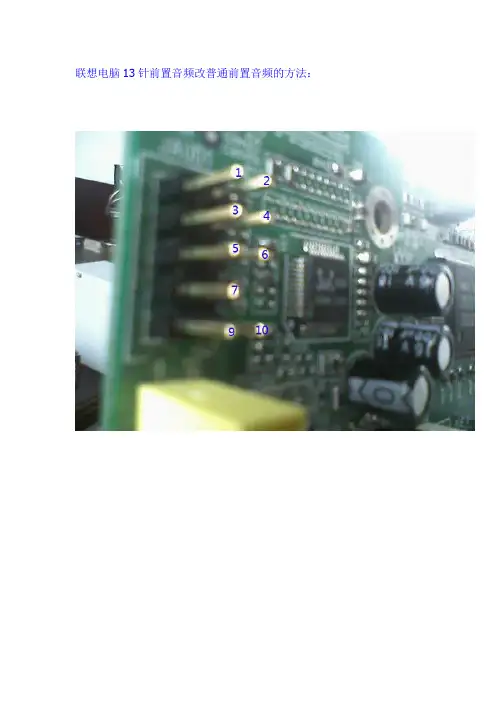

联想电脑13针前置音频改普通前置音频的方法

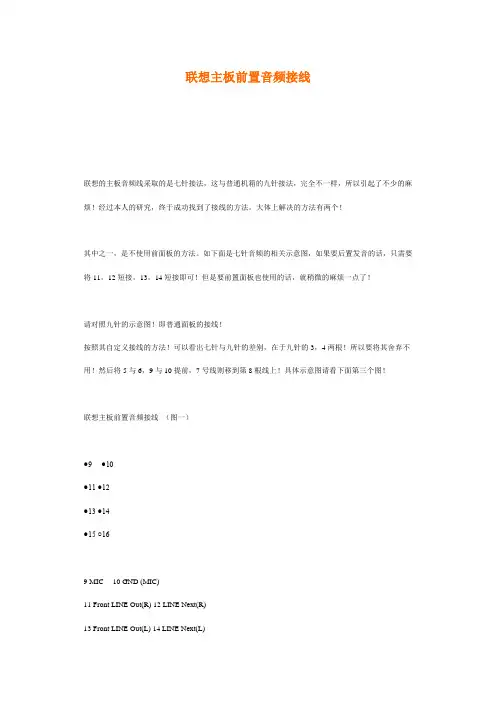

联想主板前置音频接线联想的主板音频线采取的是七针接法，这与普通机箱的九针接法，完全不一样，所以引起了不少的麻烦！经过本人的研究，终于成功找到了接线的方法。

大体上解决的方法有两个！其中之一，是不使用前面板的方法。

如下面是七针音频的相关示意图，如果要后置发音的话，只需要将11，12短接，13，14短接即可！但是要前置面板也使用的话，就稍微的麻烦一点了！请对照九针的示意图！即普通面板的接线！按照其自定义接线的方法！可以看出七针与九针的差别，在于九针的3，4两根！所以要将其舍弃不用！然后将5与6，9与10提前，7号线则移到第8根线上！具体示意图请看下面第三个图！联想主板前置音频接线（图一）●9●10●11 ●12●13 ●14●15 ○169 MIC 10 GND (MIC)11 Front LINE Out(R) 12 LINE Next(R)13 Front LINE Out(L) 14 LINE Next(L)15 GND (fLO) 16 (Cut away)但普通主板的接线定义为（图二）●1●2●3●4●5●6●7○8●9●101 、AUD_MIC 前面板麦克输入2、AUD_GND 模拟音频电路用地线3、AUD_MIC_BIAS 麦克供电电源4、AUD_VCC 给模拟音频电路用的已滤波的+5V供电5、AUD_FPOUT_R 前面板右声道音频信号6、AUD_RET_R 前面板右声道音频信号返回7、HP_ON 保留给将来耳机放大电路用8、KEY 空针脚9、AUD_FPOUT_L 前面板左声道音频信号10、AUD_RET_L 前面板右声道音频信号九针改七针（图三）●1●2●3●4●5●6●7○8●9●101与2的线不动。

3与4的线取出不用！5与6的线移动到3与4当中7的线移动到8当中，空出来不用！9与10的线移动到5与6当中！。

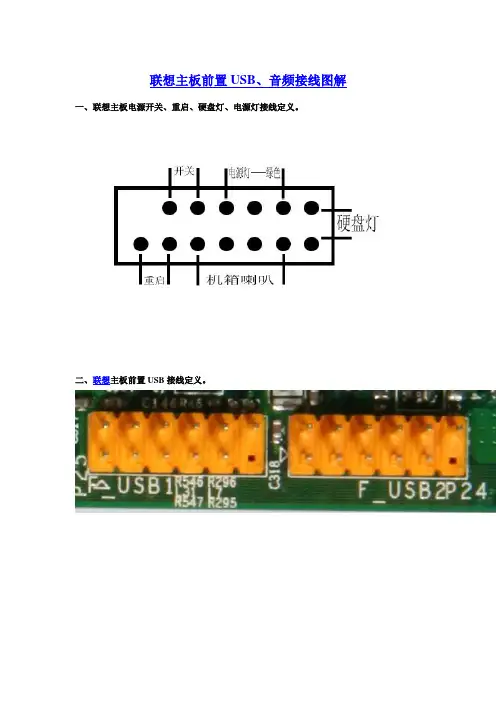

联想主板前置USB、音频接线图解一、联想主板电源开关、重启、硬盘灯、电源灯接线定义。

二、联想主板前置USB接线定义。

USB电源（VCC、POWER、5V、5VSB、U0VCC）线是红色USB数据负线（DATE2－、USBD2－，PD2－，USBDT2－、U0DA－）线是白色USB数据正线（DATE2＋、USBD2＋，PD2＋，USBDT2＋、U0DA＋）线是绿色USB接地（GND、GROUND）线是黑色的这是一个电脑前置USB的所有接线，还有一个USB跟上面的类同，只是将USB数据正、负线的名字中的数字加1，以示与第一个USB接口的区别。

来总结一下吧，其实很简单，两个前置USB接口共有8根线，每个USB接口需要4根线。

一般主板上USB接口都是两排，一排就是一个USB接口。

把红色的线接在USB电源上，白色的线（带一个“－”号）接在USB数据负线上，绿色的线（带一个“＋”号）接在USB数据正线上，最后接上黑色的接地线。

注意的是，在一排上接的两根USB正、负数据线上的数字要相同。

下面一排按上面的方法如法炮制就OK了。

接完了最好再检查一遍，看看接的线的颜色排列顺序是不是跟主板自带的后挡板USB的接口一致？这样就大功告成了！从左至右颜色:红\白\绿\黑.三、联想主板前置音频线（13针）接线定义。

联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频.新款是13针的音频相关图片: 老式的就不截图了现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5 线接口、4线接口。

对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。

标准7线接法：1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR7----不接8-----空9----LINE OUT FL 10---- LINE OUT FR11---12闭合13-14闭合简化7线接法：1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R7----不接8----空9----SPKOUT-L 10----SPKOUT-L11---12闭合13-14闭合。

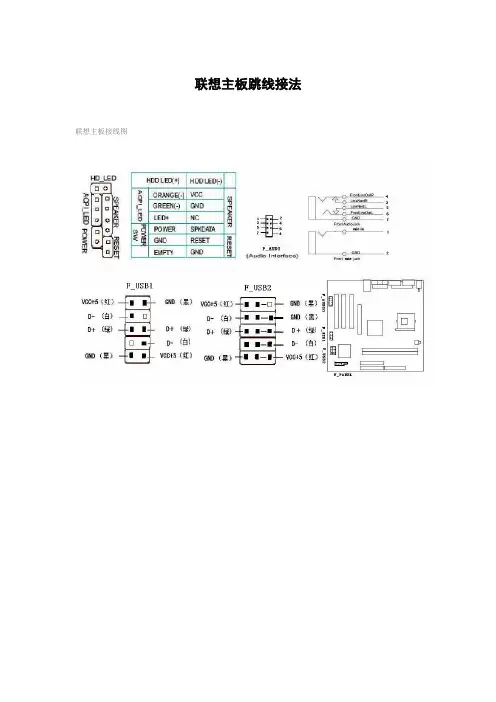

联想主板跳线接法联想主板接线图F usb1 实例图示及对应接线图：F usb2 实例图示及对应接线图：F usb3 实例图示及对应接线图：联想主板13针前置音频实例图示及对应接线图：联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频.新款是13针的音频相关图片: 老式的就不截图了下面看看现有普通机箱的音频线大概有几类普通散装7针接线整套的7针音频线普通散装7针接线标示不一样的图片那么我们怎么用普通机箱来完成联想音频的前置问题1先说普通7针的接法联想G31主板接口定义及准系统装置现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5 线接口、4线接口。

对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。

看看现在市面上，一般机箱音频线的标示：BIOSTAR 两种前置音频接口和对应的接线方法：第一种、14针接口标准7线接法：1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR7----不接8-----空9----LINE OUT FL 10---- LINE OUT FR11---12闭合13-14闭合简化7线接法：1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R7----不接8----空9----SPKOUT-L 10----SPKOUT-L11---12闭合13-14闭合第二种、10针接口前置音频接口位置如下图：注意：用户将连接器连接PC前置音频输出时，此时后置音频无输出！补充二:前置USB接口现在电脑的机箱大多数都有前置USB接口，在这个USB设备日渐丰富的年代，这极大地方便了我们。

联想主板跳线接法2011-04-18 14:06:18| 分类：电脑技术| 标签：|字号大中小订阅联想主板开关控制板接图F usb1 实例图示及对应接线图：F usb2 实例图示及对应接线图：F usb3 实例图示及对应接线图：联想主板13针前置音频实例图示及对应接线图：联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频.新款是13针的音频相关图片: 老式的就不截图了下面看看现有普通机箱的音频线大概有几类普通散装7针接线L 整套的7针音频线普通散装7针接线标示不一样的图片那么我们怎么用普通机箱来完成联想音频的前置问题1先说普通7针的接法联想G31主板接口定义及准系统装置现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5 线接口、4线接口。

对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。

看看现在市面上，一般机箱音频线的标示：BIOSTAR 两种前置音频接口和对应的接线方法：第一种、14针接口标准7线接法：1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR 7----不接8-----空9----LINE OUT FL 10---- LINE OUT FR 11---12闭合13-14闭合简化7线接法：1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R7----不接8----空9----SPKOUT-L 10----SPKOUT-L11---12闭合13-14闭合第二种、10针接口前置音频接口位置如下图：注意：用户将连接器连接PC前置音频输出时，此时后置音频无输出！补充二:前置USB接口现在电脑的机箱大多数都有前置USB接口，在这个USB设备日渐丰富的年代，这极大地方便了我们。

联想电脑13针前置音频改普通前置音频的方法：联想主板音频和 USB 跳线定义（附 F_PANEL ）来源： 编号：14305主板音频和 USB 跳线的定义有联想标准和 Intel 标准。

两种标准的定义不同。

2004 年以前开始使用的主板（主板编号是 11004XXX 开头或者更低）两种标准的都有。

商用机使用 Intel 定义的主板很少。

有部分 Intel 标准的主板带有转接线，通过转接线转成联想标准。

2004 年以后开始使用的主板，基本都统一为联想标准。

在指导用户操作时，先通过用户描述和主板图片查询跳线定义是哪种标准。

一、联想 USB 规格定义：USB Connector Definition For LEGEND USB3Pin No. SymbolPin No.Symbol EXAMPLE : USB32 101+5V 与+5VSB 共存的DUAL 方式2GND3 USB0-4 (Cut away)5 USB0+6 USB1+17 GND 8 USB1-9GND10+5V 与+5VSB 共存的DUAL 方式USB4Pin No. SymbolPin No.Symbol EXAMPLE : USB42 1011+5V 与+5VSB 共存的DUAL 方式2GND3 USB0-4 (Cut away) 5USB0+6USB1+7 GND 8 USB1-9 GND 10+5V 与+5VSB 共存的DUAL 方式二、INTEL USB 规格定义：三、联想11 针USB 规格定义：11 针增加的2 针没有实际定义，即在Intel USB 规格定义的1 和2 针前面增加2 针。

四、联想AUDIO规格定义：Audio Header: (2x8) (F_Audio)Pin No.Symbol Pin No.Symbol9MIC10GND (MIC)11Front LINE Out(R)12LINE Next(R)13Front LINE Out(L)14LINE Next(L)15GND (fLO)16(Cut away)Note多数主板1-8号引脚布线保留，但是PIN 脚去掉，如果不使用前置音频，需要把 11-12 Pin，13-14 Pin使用跳线帽短接。

联想主板跳线接法2011-04-18 14:06:18| 分类：电脑技术| 标签：|字号大中小订阅联想主板开关控制板接图F usb1 实例图示及对应接线图：F usb2 实例图示及对应接线图：F usb3 实例图示及对应接线图：联想主板13针前置音频实例图示及对应接线图：联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频.新款是13针的音频相关图片: 老式的就不截图了下面看看现有普通机箱的音频线大概有几类普通散装7针接线L 整套的7针音频线普通散装7针接线标示不一样的图片那么我们怎么用普通机箱来完成联想音频的前置问题1先说普通7针的接法联想G31主板接口定义及准系统装置现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5 线接口、4线接口。

对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。

看看现在市面上，一般机箱音频线的标示：BIOSTAR 两种前置音频接口和对应的接线方法：第一种、14针接口标准7线接法：1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR 7----不接8-----空9----LINE OUT FL 10---- LINE OUT FR 11---12闭合13-14闭合简化7线接法：1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R7----不接8----空9----SPKOUT-L 10----SPKOUT-L11---12闭合13-14闭合第二种、10针接口前置音频接口位置如下图：注意：用户将连接器连接PC前置音频输出时，此时后置音频无输出！补充二:前置USB接口现在电脑的机箱大多数都有前置USB接口，在这个USB设备日渐丰富的年代，这极大地方便了我们。

联想主板跳线接法2011-04-18 14:06:18| 分类：电脑技术| 标签：|字号大中小订阅联想主板开关控制板接图F usb1 实例图示及对应接线图：F usb2 实例图示及对应接线图：F usb3 实例图示及对应接线图：联想主板13针前置音频实例图示及对应接线图：联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频.新款是13针的音频相关图片: 老式的就不截图了下面看看现有普通机箱的音频线大概有几类普通散装7针接线L 整套的7针音频线普通散装7针接线标示不一样的图片那么我们怎么用普通机箱来完成联想音频的前置问题1先说普通7针的接法联想G31主板接口定义及准系统装置现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5 线接口、4线接口。

对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。

看看现在市面上，一般机箱音频线的标示：BIOSTAR 两种前置音频接口和对应的接线方法：第一种、14针接口标准7线接法：1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR 7----不接8-----空9----LINE OUT FL 10---- LINE OUT FR 11---12闭合13-14闭合简化7线接法：1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R7----不接8----空9----SPKOUT-L 10----SPKOUT-L11---12闭合13-14闭合第二种、10针接口前置音频接口位置如下图：注意：用户将连接器连接PC前置音频输出时，此时后置音频无输出！补充二:前置USB接口现在电脑的机箱大多数都有前置USB接口，在这个USB设备日渐丰富的年代，这极大地方便了我们。

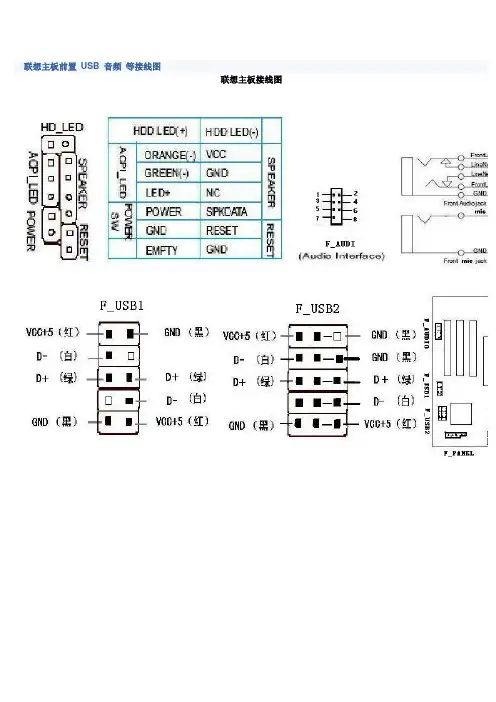

联想主板前置USB 音频等接线图
联想主板接线图
F usb1 实例图示及对应接线图：
F usb2 实例图示及对应接线图：
F usb3 实例图示及对应接线图：
联想主板13针前置音频实例图示及对应接线图：
联想最新的主板和老一些的主板的音频接口都是联想自己的标准
老款是7针的音频.
新款是13针的音频
相关图片: 老式的就不截图了
下面看看现有普通机箱的音频线大概有几类
普通散装7针接线
整套的7针音频线
普通散装7针接线标示不一样的图片
那么我们怎么用普通机箱来完成联想音频的前置问题1先说普通7针的接法。

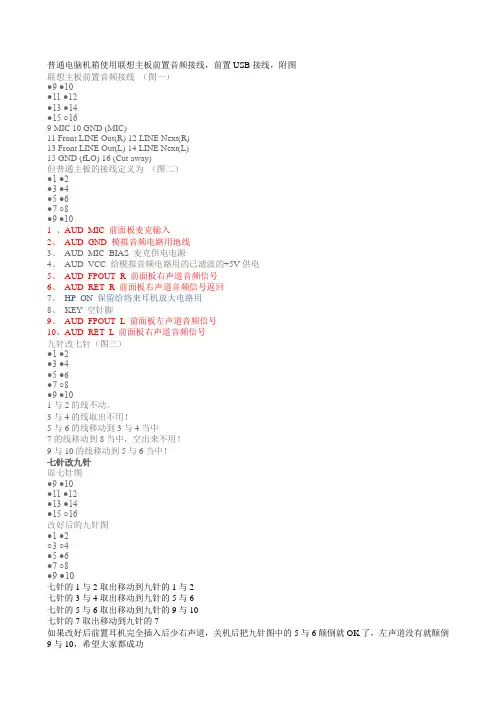

普通电脑机箱使用联想主板前置音频接线，前置USB接线，附图联想主板前置音频接线（图一）●9 ●10●11 ●12●13 ●14●15 ○169 MIC 10 GND (MIC)11 Front LINE Out(R) 12 LINE Next(R)13 Front LINE Out(L) 14 LINE Next(L)15 GND (fLO) 16 (Cut away)但普通主板的接线定义为（图二）●1 ●2●3 ●4●5 ●6●7 ○8●9 ●101 、AUD_MIC 前面板麦克输入2、AUD_GND 模拟音频电路用地线3、AUD_MIC_BIAS 麦克供电电源4、AUD_VCC 给模拟音频电路用的已滤波的+5V供电5、AUD_FPOUT_R 前面板右声道音频信号6、AUD_RET_R 前面板右声道音频信号返回7、HP_ON 保留给将来耳机放大电路用8、KEY 空针脚9、AUD_FPOUT_L 前面板左声道音频信号10、AUD_RET_L 前面板右声道音频信号九针改七针（图三）●1 ●2●3 ●4●5 ●6●7 ○8●9 ●101与2的线不动。

3与4的线取出不用！5与6的线移动到3与4当中7的线移动到8当中，空出来不用！9与10的线移动到5与6当中！七针改九针原七针图●9 ●10●11 ●12●13 ●14●15 ○16改好后的九针图●1 ●2○3 ○4●5 ●6●7 ○8●9 ●10七针的1与2取出移动到九针的1与2七针的3与4取出移动到九针的5与6七针的5与6取出移动到九针的9与10七针的7取出移动到九针的7如果改好后前置耳机完全插入后少右声道，关机后把九针图中的5与6颠倒就OK了，左声道没有就颠倒9与10，希望大家都成功其他音频接口。

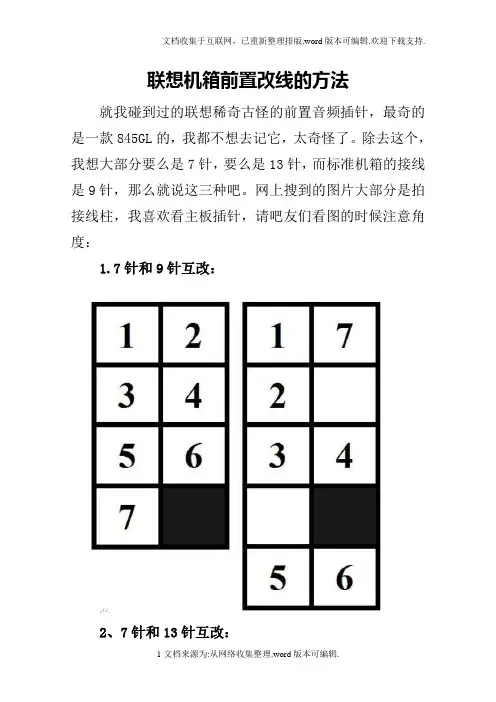

联想机箱前置改线的方法就我碰到过的联想稀奇古怪的前置音频插针，最奇的是一款845GL的，我都不想去记它，太奇怪了。

除去这个，我想大部分要么是7针，要么是13针，而标准机箱的接线是9针，那么就说这三种吧。

网上搜到的图片大部分是拍接线柱，我喜欢看主板插针，请吧友们看图的时候注意角度：1.7针和9针互改：2、7针和13针互改：3、9针和13针互改：以上是前置音频改法。

说明一下：比如9针改7针的，如果你接线柱上的4、8上面也有插针，这两个改在7针上是没有位置了的，所以请你大胆的用电胶把它藏起来不接，其他同理。

再来说说前置USB改法第一种：第二种：这种的下面那排颜色我是凭映像写的，不知道是不是棕黄蓝黑黑，如果确实错了，你记位置改就对了，抱歉，手头暂时没有联想机箱。

主要就是这两种。

奇葩的来了，注意联想这款机箱：坑爹的联想，这款的前置插针颜色是这样的：我们知道，USB的标准颜色都是红白绿黑排列的，你要是把这款的插针按颜色排成红白绿黑你就悲剧了，它应该这么改：我就上了一次当，先把针全抽出来了，然后找了个柱子上针，一看颜色，嘿，红白绿黑，好改啊，改好插上，在系统里插个U盘，提示：发现新硬件，你的硬件存在问题，草。

再一次诅咒坑爹的联想。

我接触过的其他款式的联想机箱没碰到过这种情况，欢迎大家补充。

最后说说改线工具：摄子或针：用来把插针从插线柱里挑出来；美工刀或小剪刀：用来把插线柱多余的部分切平摄子和小剪刀还要用来把插线柱堵住了的孔通一通。

有吧友可能会说去哪找接线柱啊，其实不用找，改线时，USB的插线柱是2排5孔，可以用来接音频，音频如果是7针的，那么是2排4孔，可以用来接USB 虽然很简单的内容，写起来也花了点时间，希望能给想利用联想旧机箱的朋友一点帮助。

联想主板前置USB 音频等接线图联想主板接线图F usb1 实例图示及对应接线图：F usb2 实例图示及对应接线图：F usb3 实例图示及对应接线图：联想主板13针前置音频实例图示及对应接线图：联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频.新款是13针的音频相关图片: 老式的就不截图了下面看看现有普通机箱的音频线大概有几类普通散装7针接线整套的7针音频线普通散装7针接线标示不一样的图片那么我们怎么用普通机箱来完成联想音频的前置问题1先说普通7针的接法联想G31主板接口定义及准系统装置现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5 线接口、4线接口。

对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。

看看现在市面上，一般机箱音频线的标示：BIOSTAR 两种前置音频接口和对应的接线方法：第一种、14针接口标准7线接法：1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR7----不接8-----空9----LINE OUT FL 10---- LINE OUT FR11---12闭合13-14闭合简化7线接法：1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R7----不接8----空9----SPKOUT-L 10----SPKOUT-L11---12闭合13-14闭合第二种、10针接口前置音频接口位置如下图：注意：用户将连接器连接PC前置音频输出时，此时后置音频无输出！补充二:前置USB接口现在电脑的机箱大多数都有前置USB接口，在这个USB设备日渐丰富的年代，这极大地方便了我们。

MS-7283等联想原装电脑的主板前置音频接法(2010-03-05 10:52:34)转载标签：ms-7283联想原装主板前置音频接法主板声卡无声it分类：每周推荐特别注意：由于内置音频没有外接电源，因此在信号接口处提供了一组12V电压，以便内置音箱能正常工作，该电压由ATX电源的20PIN插座直接输出到内置音频接口的第7PIN（如上图）。

了解这一点后，在安装前置音频时，只要用万用表电阻档测量ATX电源的 12V与这组插座阻值为零的针脚，就可以确认内置音频接口的第7PIN，那么与内置音频接口相邻的另一组就是前置音频接口。

由于前置音频线插错位将导致主板线路烧毁如果不连接前置音频设备，需要通过板载声卡直接输出音频信号，请将11与12PIN，13与14PIN短接(注:8PIN与16PIN为空脚)。

由于这两组接口外观完全一致，主板的标识又有差异（例如：BLSPK、F-AUDIO等），不仔细区分使用很容易插错位，引起12V电源对地短路造成主板线路板烧毁，CPU风扇不转。

因此在插装前置或内置音频线时，必须严格按照主板的正确位置安装使用。

MS-7283等联想原装电脑的主板13个针音频线接法如下：1----空 2-----空3----空 4----空5----黄 6----- 空7----红 8-----空9----OUT L 10---- OUT L （不接前置的时候可以把9-10 11-12短接，仅供参考，主板厂家很多类型基本是这样）11--- OUT R 12－－ OUT R13-－接地（黑线） 14空（针脚从下往上，从左往右数，请注意缺针的14位，ms-7283主板的13个针位置与下面图位置180°相反）第一步：ms-7283主板13针脚排序如下图表采用AD1986芯片，安装soundmax 最新驱动即可。

HD audio两排，一排六针，一排7针。

排列为13 11 9 7 5 3 1Cut away 12 10 8 6 4 2ms-7283主板不使用前置音频,需要短接9-10针.从没有断针的方向开始数为1。

联想扬天机箱新旧音频改接和USB、开关改接方法
之前让师傅改的，把USB直接给烧了。

本来想淘宝买根线了事，机箱线太多。

日后经常遇到，自己摸索的联想新旧音频线和USB改法、开关，通过实践验证。

搞定！！！
1、前置音频
①最新联想13针音频接口线颜色:1空2白3空4棕5黄6蓝7红8空9绿10黑11灰12空13粗黑14 Key
②最新联想13针改标准音频9针（非联想）接口颜色：1红2粗黑3黄4黑5绿6蓝7白8 Key9灰10棕
2 4 6 8 Key 10
1 3 5 7 9
③最新联想13针音频改老掉牙联想7针音频：1红2黄3绿4蓝5灰6棕7粗黑8Key
注意：4黑和7白两线没有用，抛弃。

2 4 6 8 Key
1 3 5 7
2、USB改法两种：
①第一种：
②第二种：
改后图是
1和3是硬盘灯，2和4是电源灯，6和8是开关。

联想机箱七针音频接口连接十三针主板方法
一台联想开天M4600的主板坏了后，买回一块联想A690的主板，在接前置音频接口时才发现，原来的接口是7孔的，但新主板是13针的，问了联想的工程师称各有定义，不能通用，只好自己找资料和测试，接口定义如下图：
对照发现要解决前置音频接口也简单，将7孔接口的2/4口对调，然后将7孔接口接到13针插座上，短接13针2/4/6针，再将5/7针短接，测试前置音频接口正常，但后置音频无音了，在音频设置中“当正面插头插入时，关闭后面板输出”选项的勾取销，再将“禁用前面板插孔检测”的选项勾上，至此问题都解决了。
