机电设备-第1章直流电动机

直流电动机工作原理1. 概述直流电动机是一种常见的电动机类型，广泛应用于各种电动设备中。

它的工作原理是利用直流电流在电磁场中的相互作用，使得电动机产生旋转运动。

直流电动机通常由定子、转子和电刷组成。

2. 定子定子是直流电动机的固定部分，通常由铁芯和绕组组成。

绕组由导线缠绕在铁芯上，形成多个线圈，每个线圈都经过一段定子绕组。

当电流通过绕组时，会在定子中产生一个磁场。

3. 转子转子是直流电动机的旋转部分，通常由铁芯、电枢和电刷组成。

电枢由导线缠绕在铁芯上，形成多个线圈，每个线圈都经过一段转子绕组。

当电通入电枢时，电枢会在转子上产生一个磁场。

4. 电刷电刷是直流电动机中非常重要的组件，它通常由碳材料制成。

电刷与定子和转子的绕组相连，用于供应电流到转子的绕组上。

电刷通过与转子绕组接触，将电流传递到转子上，同时也负责转子绕组中电流的引导。

5. 工作原理直流电动机的工作原理可以简单描述为以下几个步骤：•步骤 1: 电流通过定子绕组，产生一个磁场。

•步骤 2: 电流通过电刷传递到转子绕组上，形成转子的磁场。

•步骤 3: 转子的磁场和定子的磁场相互作用，使得转子受到一个力的作用。

•步骤 4: 受到的力使得转子旋转。

•步骤 5: 转子旋转带动机械负载运动。

6. 工作原理详解在直流电动机中，电流在定子和转子的绕组之间形成一个相互作用的环路。

当电通入定子的绕组时，会在定子中产生一个磁场。

这个磁场通过定子的铁芯传导到外部。

同时，电刷将电流传递到转子的绕组上，形成了一个磁场。

由于转子上的磁场受到定子磁场的影响，两者之间形成了相互作用的力。

这个力被称为洛伦兹力，是由电流在磁场中的相互作用引起的。

洛伦兹力使得转子受到一个力的作用，从而产生旋转运动。

转子旋转的动力来自外部施加在转子上的机械负载。

通过调整电流的大小和方向，可以控制直流电动机的转速和转向。

电刷的设计和布局也对电机性能有一定影响。

7. 应用领域直流电动机由于其简单、可靠且易于控制的特点，在工业和家庭中得到广泛应用。

教案（首页）授课班级机电高职1002授课日期课题序号 1.3 授课形式讲授授课时数 2 课题名称直流电动机的起动、反转和制动教学目标1. 了解直流电动机启动时存在的问题。

2．掌握直流电动机常用的启动方法。

3．掌握直流电动机的反转方法。

4．熟悉直流电动机的制动方法。

5．学会直流电动机常用启动、反转和制动方法的操作。

教学重点1、直流电动机常用的启动、反转和制动的方法。

2、直流电动机常用启动、反转和制动方法的操作。

教学难点1、直流电动机常用的启动、反转和制动的方法。

2、直流电动机常用启动、反转和制动方法的操作。

教材内容更新、补充及删减无课外作业见教案教学后记送审记录盐城生物工程高等职业技术学校课堂时间安排和板书设计复习5导入5新授60练习15小结5一、直流电动机的起动1、起动条件2、起动方法（1）电枢回路串电阻起动（2）降压起动二、直流电动机的反转三、直流电动机的制动1、能耗制动2、反接制动（1）倒拉反接制动（2）电枢电源反接制动3、回馈制动课堂教学安排课题序号 1.3 课题名称直流电动机的起动、反转和制动第1 页共8 页导入新授使用一台电动机时，首先碰到的问题是怎样把它启动起来。

要使电动机启动的过程达到最优，主要应考虑以下几个方面的问题：启动电流Ist的大小；启动转矩Tst的大小；启动设备是否简单等。

电动机驱动的生产机械，常常需要改变运动方向，例如起重机、刨床、轧钢机等，这就需要电动机能快速地正反转。

某些生产机械除了需要电动机提供驱动力矩外，还要电动机在必要时，提供制动的力矩，以便限制转速或快速停车。

例如电车下坡和刹车时，起重机下放重物时，机床反向运动开始时，都需要电动机进行制动。

因此掌握直流电动机启动、反转和制动的方法，对电气技术人员是很重要的。

一、直流电动机的启动直流电动机从接入电源开始，转速由零上升到某一稳定转速为止的过程称为启动过程或启动。

1．启动条件当电动机启动瞬间，n=0，Ea=0，此时电动机中流过的电流叫启动电流Ist，对应的电磁转矩叫启动转矩Tst。

《机电传动控制》实验1-直流电动机机械特性《机电传动控制》实验指导书实验⼀直流电动机的机械特性⼀、实验⽬的掌握⽤实验⽅法测取直流并励电动机的机械特性。

⼆、实验内容1、实验设备1)、电源控制屏、D31直流数字电压电流表（2件）、D42三相可调电阻器、D44可调电阻器，挂箱排列顺序见图1-1。

2）、DD03导轨、测速发电机及转速表DJ23校正直流测功机参数：I N=2.2A，P N=355W，n N=1500r/min，U fN=220A，R f=26Ω，R=2090ΩDJ15直流并励电动机参数：I N=1.2A，P N=185W，n N=1600r/min，U fN=220A，R f=57Ω，R=1387Ω转速表DJ23 DJ15 DJ15直流并励电动机电阻串联接法：旋钮在最⼤值时R=1800Ω电阻并联接法：旋钮在最⼤值时R=450Ω图1-1实验挂件及顺序D 42 D 31 （1） D 31 （2）D 44电源控制屏量程选择1000v量程选择200m A励磁电源电枢电源接线图2、实验步骤1）按上图接线。

图中直流电动机M⽤DJ15，其额定电压U N=220V，额定励磁电流I fN<0.16A。

校正直流测功机MG⽤DJ23，MG按他励发电机连接，在此作为直流电动机M的负载，⽤于测量电动机的转矩和输出功率。

R f1选⽤D44的1800Ω阻值，R f2选⽤D42的900Ω串联900Ω共1800Ω阻值，R1⽤D44的180Ω阻值，R2⽤D42的900Ω串联900Ω再加900Ω并联900Ω共2250Ω阻值。

接好线后，检查M、MG之间是否⽤联轴器直接联接好。

2）将直流并励电动机M的磁场调节电阻R f1调⾄最⼩值，电枢串联起动电阻R1调⾄最⼤值，接通控制屏下边右⽅的电枢电源开关使其启动，其旋转⽅向应符合转速表正向旋转的要求。

3）M启动正常后，将其电枢串联电阻R1调⾄零，调节电枢电源的电压为220V，调节校正直流测功机的励磁电流I f2为校正值（100mA），再调节其负载电阻R2和电动机的磁场调节电阻R f1，使电动机达到额定值：U=U N，I=I N，n=n N，此时M的励磁电流I f即为额定励磁电流I fN。

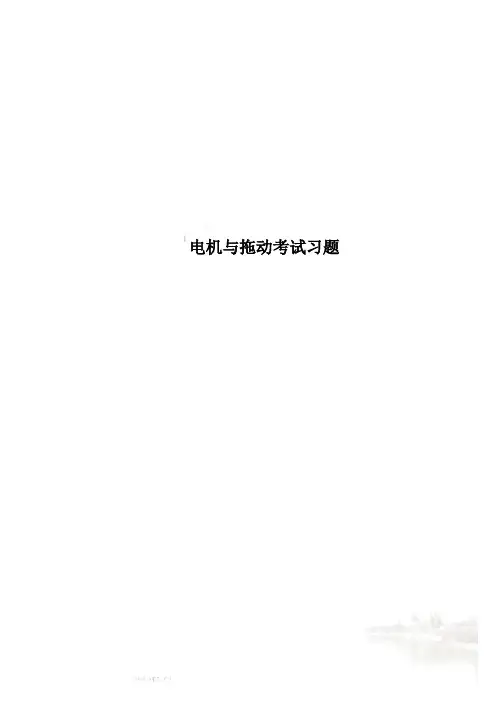

电机与拖动考试习题绪论1、电机是_________________________的电力机械设备。

（根据电磁感应原理实现机电能量转换）2、电机可分为______、______、______、______四类。

（变压器、直流电机、交流电机、控制电机）3、电力拖动装置一般由________、_______、_________、__________和________等基本环节所组成。

（电动机、传动机构、生产机械、控制设备、电源）第一章直流电机（一）填空题：1、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。

（E a〈U；E a〉U）2、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。

（叠绕组；波绕组；叠）3、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。

（相反；相同）4、直流电机的电磁转矩是由_______和_______共同作用产生的。

（每极气隙磁通量；电枢电流）5、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。

（U=U N、φ=ΦN，电枢回路不串电阻；n；T em）6、直流电动机的起动方法有_____________、______________、_____________。

（直接起动、电枢回路串变阻器起动、降压起动）7、当电动机的转速超过_______时，出现回馈制动。

（理想空载转速）8、拖动恒转矩负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采用_______调速方法。

（电枢串电阻或调节电枢电压；弱磁）（二）判断题1、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（）√2、一台并励直流电动机，若改变电源极性，则电机转向也改变。

作动力用:直流电动机将直流电能转化为机械能直流测速发电机将机械信号转换为电信信号传递-直流伺服电动机将控制电信号转换为机械信号1-1 直流电机工作原理一、原理图(物理模型图)磁极对N、S不动, 线圈（绕组）abcd 旋转, 换向片1、2旋转, 电刷及出线A、B不动二、直流发电机原理（机械能--->直流电能）( Principles of DC Generator)1.原动机拖动电枢以转速n(r/min)旋转；2.电机内部有磁场存在；或定子（不动部件）上的励磁绕组通过直流电流(称为励磁电流I f)时产生恒定磁场（励磁磁场，主磁场） (magnetic field, field pole)3.电枢线圈的导体中将产生感应电势 e = B l v ，但导体电势为交流电，而经过换向器与电刷的作用可以引出直流电势E AB，以便输出直流电能。

（看原理图1，看原理图2）(commutator and brush)1.问题1-1：直流电机电枢单个导体中感应电势的性质？2.问题1-2：直流电机通过电刷引出的感应电势的性质？3.看直流发电机原理动画4.问题1-3：直流发电机如何得到幅值较为恒定的直流电势？5.为了得到稳定的直流电势，直流电机的电枢圆周上一般有多个线圈分布在不同的位置，并通过多个换向片联接成电枢绕组。

以前曾使用环形绕组.6.问题1-4：环形绕组的缺点是什么？三. 直流电动机的原理 ( Principies of DC Motor)1.将直流电源通过电刷和换向器接入电枢绕组，使电枢导体有电流i a通过。

2.电机内部有磁场存在。

3.载流的转子（即电枢）导体将受到电磁力 f 的作用 f = B l i a（左手定则）4.所有导体产生的电磁力作用于转子可产生电磁转矩，以便拖动机械负载以n(r/min)旋转。

5.结论：直流电机的可逆性原理：同一台电机，结构上不作任何改变，可以作发电机运行，也可以作电动机运行。

直流电动机的机械特性直流电动机是一种常用的机电一体化设备，其被广泛应用于各个领域中。

本文将会介绍直流电动机的机械特性以及其对电机性能的影响。

机械特性在直流电动机中，机械特性包括以下几方面：转矩-转速特性转矩-转速特性是描述直流电动机机械性能的一项基本参数。

在电动机工作过程中，其所能输出的最大转矩随着转速的升高而逐渐降低。

这是因为当电动机转速越来越快时，铁芯和电涡流产生的反磁场会减弱，从而导致电动机所能输出的最大功率下降。

负载特性负载特性是指在不同负载下电机的输出特性。

电动机工作时，其常常需要承受较大的负载。

在负载下，电机输出的功率与输出的转矩有直接的关系，因此负载特性也是衡量电机性能的重要指标。

稳态和瞬态特性电动机的稳态和瞬态特性是描述电机工作状态的两个重要参数。

稳态特性是指电机在稳定状态下的运作特性，而瞬态特性则是指电机在启动、停止和加速等瞬态过程中的运作特性。

机械特性对电机性能的影响电动机的机械特性对其性能的影响十分显著。

其中，转矩-转速特性对电机的负荷能力、效率和稳定性都有影响。

转矩-转速特性可以用动态转矩方程来描述，在实际应用中可以根据负载情况来调整电机的运行状态，以保证其在不同负载下的运行稳定性。

另外，稳态和瞬态特性对电机的启动、停止和加速等过程有直接的影响。

在启动过程中，电机可能会受到较大的起动电流，从而导致电机元件的过载。

在停止过程中，电机可能会产生反电动势，导致能量无法全部释放，影响到电机的效率。

因此，在电机的设计过程中需要充分考虑机械特性对电机性能的影响，以使其性能更加优越。

直流电动机的机械特性是描述其工作性能的一个重要因素。

转矩-转速特性、负载特性以及稳态和瞬态特性等机械特性对电机的性能和效率都有显著的影响。

在电机设计和应用中，我们需要充分考虑这些特性的影响，以保证电机的稳定性、负荷能力和实用性。

第一章 直流电机1-3 直流发电机和直流电动机中的电磁转矩T 有何区别？它们是怎样产生的？而直流发电机和直流电动机中的电枢电动势，a E 又有何区别？它们又是怎样产生的？解：直流发电机的电磁转矩T 是制动性质的，直流电动机的电磁转矩T 是驱（拖）动性质的，它们都是由载流导体在磁场中受到的电磁力，形成了电磁转矩；直流发电机的电枢电动势E a 大于电枢端电压U ，直流电动机的电枢电动势E a 小于电枢端电压U ，电枢电动势E a 都是运动导体切割磁场感应产生的。

1-4 直流电机有哪些主要部件？各起什么作用？解：直流电机的主要部件有定子：主磁极（产生主极磁场）、机座（机械支撑和导磁作用）、换向极（改善换向）、电刷（导入或导出电量）；转子：电枢铁心（磁路的一部分，外圆槽中安放电枢绕组）、电枢绕组（感应电动势，流过电流，产生电磁转矩，实现机电能量转换）、换向器（与电刷一起，整流或逆变）1-5 直流电机里的换向器在发电机和电动机中各起什么作用？解：换向器与电刷滑动接触，在直流发电机中起整流作用，即把线圈（元件）内的交变电整流成为电刷间方向不变的直流电。

在直流电动机中起逆变作用，即把电刷间的直流电逆变成线圈（元件）内的交变电，以保证电动机能向一个方向旋转。

1-6 一台Z2型直流发电机，m in,/1450,230,145r n V U kW P N N N ==-求该发电机额定电流。

解： A U P I N N N 43.630230101453=⨯== 1-7 一台Z2型直流发电机，m in,/1500%,90,220,160r n V U kW P N N N N ===-η求该额定电流是多少？解： A U P I N N NN 08.8089.022*******=⨯⨯==η1-10 电枢反应对气隙磁场有何影响？解：电枢反应使合成磁场发生畸变，磁路饱和时有去磁作用。

1-11 有一台四极直流电机，电枢绕组为单叠整距绕组，每极磁通为3.5×10-2Wb ，电枢总导线数N=152，转速min /1200r n =。

讲稿No 1讲稿No 2讲稿No 3讲稿No 4技术课将起到很大的帮助。

本课程的主要内容是结合电机的基本结构，介绍电机的基本工作原理，分析电机内部的电磁关系和规律，在定性分析的基础上，根据电磁定律导出电机各电、磁量的关系，对电机进行定量分析。

最后，应用基本理论，分析一些运行中遇到的问题，从而找出处理方法。

5. 学习本课程应注意的几点根据本课程的性质和特点，学习时应注意以下几点：(1) 要注意理论联系实际。

在理论学习时，要联系电机的结构和所发生的电磁或机械运动现象进行分析，把理论知识应用于实际问题的分析中，不能只满足于表面的理解。

(2) 应抓住重点，深刻理解基本概念和基本理论，注意区别各类电机的同、异点。

善于掌握规律，学会综合分析，解决各种问题。

(3)教案用纸No 5讲 稿No 61、定子定子由主磁极、换向极、电刷装置、机座等组成。

（1）主磁极白银矿冶职业技术学院讲稿No 7）电刷装置白银矿冶职业技术学院讲稿No 8电刷的作用是：与换向器配合引入、引出电流。

（4）机座和端盖机座的作用是固定主磁极等部件，同时也是磁路的一部分。

白银矿冶职业技术学院讲稿No 9量电机中，气隙为0.5～3mm。

其大小对电机性能有很讲稿No10当原动机驱动电机转子逆时针旋转180°后，导体ab在S极下，a点低电位，b点高电位；导体cd在N极下，c点低电位，d点高电位；电刷A极性仍为正，电刷B极性仍为负。

白银矿冶职业技术学院讲稿No 11左向右。

该电磁力形成逆时针方向的电磁转矩。

当电磁转矩大于阻转矩时，电机转子逆时针方向旋转。

当电枢旋转到下图所示位置时，原N极性下导体ab极下，受力方向极下导极下，受力方向从右向左。

该电白银矿冶职业技术学院教案用纸No12讲稿No 13白银矿冶职业技术学院讲稿No 14电枢实际槽数。

叠绕组是指相串联的后一个元件端接部分紧叠在前一个元件端接部分的上面，整个绕组1.2.2 电枢绕组的节距．极距极距就是一个磁极在电枢表面的空间距离πZD白银矿冶职业技术学院讲稿No 15白银矿冶职业技术学院讲稿No 16讲稿No 17、单叠绕组的并联支路图画出元件的连接及有关的换向片和电刷，就成了绕组的并联支路图。
