优质结构工程施工图片

常用结构及工程细部节点做法，全方位图片展示！来源：百度文库、中建一局、豆丁施工整理如有侵权，请联系删除结构工程细部节点做法一、规定做法01直螺纹丝头加工做法说明：1、直螺纹丝头加工前，钢筋端头采用专用机具切割。

2、加工成型的有效丝头长度 ==（套筒长 /2 ））+2mm 。

3、直螺纹加工质量应牙形饱满，使用配套工具进行检查、验收。

4、丝头安装保护帽，分类码放整齐，标识清晰。

5、采用专用机具切割，保障钢筋端头垂直、平整。

02直螺纹外露丝扣要求说明：1、直螺纹套筒连接采用力矩扳手拧紧，并且钢筋端头相互顶紧。

2、直螺纹外露丝扣不大于 2 个完整丝扣，但不得不露丝扣。

3、对直螺纹接头进行验收，并及时做好标记。

施工单位质检员应对接头质量 100% 自检，合格的以蓝点标记并抽取 10% 的接头进行拧紧扭矩校核，合格的以黄点标记监理单位抽取5% 的接头进行拧紧扭矩校核合格后以红点标记。

03钢筋保护层垫块要求说明：1、混凝土构件应采用水泥垫块控制钢筋保护层厚度。

2、水泥垫块的规格、尺寸应准确，并具有相应的抗压、耐碰撞强度。

3、水泥垫块应绑扎牢固，安装的位置、间距应符合施工方案要求。

04墙拉钩煨弯做法说明：1、根据墙体截面尺寸计算双“ F ”卡加工的尺寸如左图：2、将可重复使用的双“ F ”卡放置于拉钩部位。

3、使用专用工具对墙拉钩进行煨弯。

4、使用可重复利用的双“ F ”卡，保障墙钢筋骨架宽度、拉钩的弯弧半径、平直段长度满足要求。

05导墙木模板接高节点做法说明：1、在导墙混凝土浇筑前，预留对穿螺栓。

（规格、间距按照方案要求）。

2、导墙混凝土顶部弹一条直线，用无齿锯沿线切齐，剔除混凝土软弱层至露出均匀石子，粘贴海绵条。

3、墙体次龙骨下挂至螺栓孔以下。

4、利用螺栓将主龙骨锁紧，进行验收。

5、墙体接高节点也可采用此办法。

6、防止导墙接高出现涨模、漏浆、错台的现象。

06墙、柱水平施工缝做法说明：1、墙、柱混凝土浇筑高度应高于梁底、板底标高线以上30mm 。

某综合楼施工记录(图文并茂）本工程总建筑面积约6.13万平方米，地上主体12层，地下2层，1~3层为商铺，4~12层为一栋办公楼，一栋公寓楼。

总高度49.85m，框架结构。

负二层为人防地下室。

由雅居乐地产开发，浙江永拓建设有限公司承建。

工程质量目标：“争创广东省建设工程金匠奖”；安全文明施工目标：“确保广东省房屋市政工程安全生产文明施工示范工地，争创AAA级安全文明标准化诚信工地。

“综合楼效果图本工程施工过程图片不仅仅只发做的好的，在施工过程序中存在问题及处理做法也会发出来，如果各位筑友有不同的意见或更好的做法及见解，也请不吝赐教！欢迎各位点评。

本贴计划从工程开工起至工程结束时止。

本工程目前正在主体结构施工阶段，欢迎大家在工程实录贴图过程中对存在问题进行指点。

以便今后施工过程中进行改进。

交场前抗拔锚杆施工现场状况。

开工进场接收地场状况。

本工程为天然基础，持力层为中风化岩。

岩土地勘察报告节选，本工程持续力层为中风化岩层，承载力特征值1500kpa因本工程基础持力层为中风化岩，普通挖掘机无法进行开挖，必须使用炮机进行打凿开挖。

塔吊基础开挖以下图为基础炮机打凿开挖。

基坑顶部边坡采用简易明沟截水。

基坑底部采用简易明沟加集水井，自动泵抽水排至市政雨水预留接口。

地基验槽前对基础底部进行清槽，人工用铁镐进行修整。

砖胎模砌筑，在砖模顶部做护角作混凝土边模使用，减少支模人力物力财力。

浇筑砼垫层后效果，因浇筑混凝土第二天下雨，基坑里有存水（人工清扫）。

基础底板钢筋绑扎，钢筋连接方式为绑扎搭接。

混凝土浇筑后收面效果。

混凝土使用磨光机收面。

发一些现场安全文明的图片施工车辆出入大门现场围墙基坑临边防护明沟洗车槽消防柜雅居乐工程管理十大禁令及条文说明班前讲评台基坑临边防护生活板房采用A级阻燃岩棉板施工现场采用标准45*90进口木枋地下室挡土墙接头处支模（上层支模利用下层的原有对拉螺杆在底部加固，保证挡土墙上下不错台）。

梁板钢筋绑扎干净清爽。

格构柱施工工艺工法1 前言1.1工艺工法概况格构柱是一种压弯性能较好的构件，作为梁或支撑构件的支点。

地铁深基坑工程施工中当基坑跨度较大时，内支撑挠度较大，影响基坑安全。

为了减小跨度，降低支撑挠度的影响，常在支撑中部附近增加格构柱作为立柱，将基坑内支撑横担于立柱之间的钢梁（连梁或系梁）上。

格构柱示意图见图1所示。

图1 格构柱示意图1.2工艺原理基坑开挖之前，在基坑内设置钢格构柱，通过钻机钻孔下放钢筋笼浇筑混凝土，钻孔灌注桩就是格构柱的基础，抗击偏心受力及其他侧向力，随着基坑开挖的进行露出格构柱，焊接纵连梁，通过U型筋等固定措施将支撑固定于纵连梁上，从而减小支撑的挠度变形，达到稳定支撑的目的。

2工艺工法特点该工法能够有效降低大跨度深基坑内支撑挠度变形，保证了基坑的稳定，并具有施工简单、施工速度快的特点。

3适用范围适用于围护结构跨度较大（一般超过20m）的深基坑内支撑工程，以减少支撑跨度，降低支撑挠度的影响，确保支撑稳定性。

4主要引用标准4.1《地下铁道工程施工及验收规范》（GB50299）4.2《钢结构设计规范》(GB50017)4.3《钢结构工程施工质量验收规范》(GB50205)4.4《建筑钢结构焊接技术规程》（JGJ81）4.5《建筑结构荷载规范》(GB50009)(2006年版)4.6《建筑地基基础设计规范》（GB50007）4.7《建筑桩基技术规范》(JGJ94)4.8《建筑地基基础施工质量验收规范》（GB50202）4.9《钢筋焊接及验收规程》（JGJ18）4.10《建筑机械使用安全技术规程》（JGJ33）5施工方法格构柱立柱采用槽钢或角钢与钢板等焊接而成，格构柱基础为钻孔灌注桩，桩顶面与基坑底同高，格构柱立柱插入钻孔桩钢筋笼内并与钢筋笼焊接，通过吊车吊放一并下放到孔内，浇筑混凝土，格构柱立柱锚固于钻孔灌注桩内。

基坑开挖过程中根据支撑位置，在格构柱立柱上焊接三角形钢板（牛腿）及钢梁（连梁或系梁），然后架设支撑，并通过2根U型螺栓（φ20钢筋）及三角形钢板将基坑内支撑固定于钢梁上。

建筑工程主体结构相关知识：第一:在砖混结构中,主体结构是基础\梁\圈梁\柱\构造柱\墙\楼梯\板\屋面板叫主体结构,我们施工时一般叫主体封顶.第二:在框架结构\剪力墙结构\框剪结构或框支结构工程中,主体结构是基础\梁\板\柱\砼墙\楼梯工程,对于后砌的填充墙,也叫主体部分,但不是一般说的主体封顶了.主体结构是也是建筑的主要承重及传力体：包括梁，柱，剪力墙及楼面板。

屋面梁及屋面板。

基础、梁、柱、板、承重墙、楼梯间、屋面、墙体都属于主体工程。

主体是建筑的骨骼。

室内上下水、电、煤气、暖通、通讯、闭路、宽带等各种管道、线路安装工程、楼地面工程、墙体抹灰喷涂贴砖、门窗安装、防水工程、屋面瓦铺设、立面及屋面造型安装等等都不属于主体结构工程，它属于一次装修也即基本装修。

看完之后大家是否有所收获，希望大家分享一下~1、门窗洞口预制砼块便于安装门窗框2、变形缝采用整体支模方式，砼成型效果好3、柱砼C60、梁砼C30，节点处浇筑砼先柱后梁，工艺正确4、屋顶女儿墙较高时，将施工缝留在高于屋面板的位置，有利于防渗漏5、浇筑砼前将施工缝凿毛6、砌筑皮数杆标志7、砌筑质量好8、套管成品保护到位9、女儿墙防水收头凹槽规整10、预制过梁质量较好11、将风道卸载钢筋置于砼导墙上，有利于防渗漏12、安装质量较好13、在可能固定厨具、家具的高度范围内砌筑实心砖14、斜屋面砼质量好（工艺要点：砼塌落度不超过180mm；采用塔吊吊运砼而非泵送；多次收面成型）15、混凝土成型质量较好16、出屋面套管封堵到位17、斜屋面相交处砼导墙一次性浇筑效果好18、出屋面烟风道一次性浇筑效果好19、边梁斜撑杆扫地杆、水平拉杆设置规范20、砌体质量较好，灰缝饱满、补砌规范21、墙模下部防漏浆措施到位22、设置PVC管道收集润管砂浆和洗管废水23、下沉卫生间吊模质量较好24、总包拆模后及时打磨混凝土墙面25、屋面板檐口吊模质量好26、带PVC套管的砼预制块，有利于砌体外墙防渗漏27、施工通道搭设规范28、电管成品保护较好29、降板吊模效果较好30、立杆间距合理、扫地杆整体性较好31、混凝土成型质量较好32、砼成型质量较好33、卫生间降板区侧撑设置规范34、出楼板电管成品保护措施35、楼板水平孔洞防护到位36、楼层临边防护措施牢固37、成都公司推行统一的《砼成型质量检查表》38、梁、柱砼结构构件成型质量较好39、砼墙体及时打磨40、工作层砼浇筑通道设置较规范41、边梁对拉螺杆侧撑体系设置规范，效果较好42、墙模支撑体系设置规范……鲁班奖资料推荐：1、鲁班奖工程精品创优策划及细部优秀做法集锦(鲁班奖评委编制，图文并茂)2、[江苏]服务大楼创鲁班奖策划书(土建、安装、装饰)3、鲁班奖工程施工质量创优策划、实施、复查实用性手册（500余页，附图丰富）4、[河南]国家大学科技园高层综合楼工程创优策划书（创鲁班奖，405页）5、[陕西]框架结构科教楼工程质量创优规划（鲁班奖）6、[江苏]商业大厦幕墙工程施工组织设计(鲁班奖、180页)7、[深圳]证券交易办公楼工程创优计划及保证措施（创鲁班奖）8、[广东]大剧院工程新技术应用推广验收资料（创鲁班奖）9、建筑施工质量创精品工程管理措施及鲁班奖工程细部优秀做法（附图丰富）10、[江苏]创鲁班奖商业大厦施工质量汇报(附图丰富)获取方式：1、我有筑龙币→OK，你可以直接下载了！2、我没有筑龙币→不要着急，亲，你可以用你在工作过程中积累的施工资料联系小编换取哦！（可交换资料：施工组织设计、施工方案、施工技术交底、施工工艺、施工工法、创优汇报、创优策划、项目管理手册、项目策划书、安全文明施工、标准化管理、监理细则、监理旁站、工程总结、个人总结、岗位培训、技能培训、QC成果、一级建造师、二级建造师、总承包管理、房地产、造价……）联系方式：QQ:1921707046 办公QQ：2355303337邮箱：huyapei@或者1921707046@。

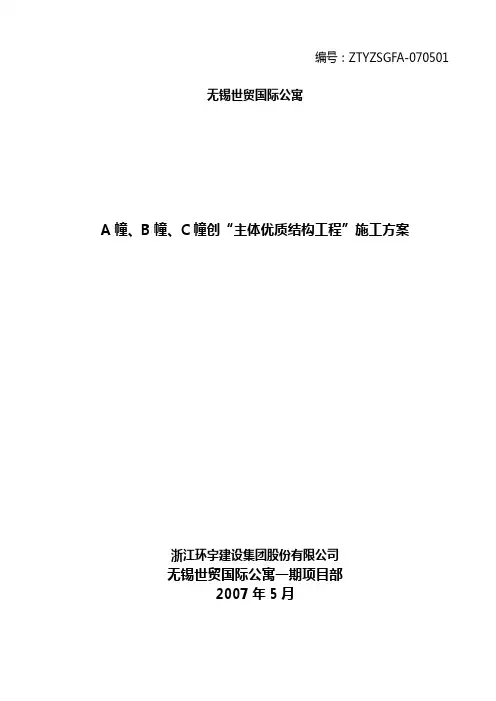

编号：ZTYZSGFA-070501无锡世贸国际公寓A幢、B幢、C幢创“主体优质结构工程”施工方案浙江环宇建设集团股份有限公司无锡世贸国际公寓一期项目部2007年5月无锡世贸国际公寓A幢、B幢、C幢创“主体优质结构”工程方案无锡世贸国际公寓是无锡世界贸易中心有限公司投资开发的，为无锡世界贸易中心服务的配套公寓楼，建成后将为无锡市CBD一道亮丽的风景线。

确保优质工程是业主的愿望，也是我们浙江环宇建设集团有限公司的企业宗旨。

为了实现企业的承诺，我们将配备了强有力的项目部班子，制定详细责任制，抓原材料的质量，抓过程控制。

经公司领导和有关部门策划，制定如下“主体优质结构”实施方案。

一、工程概况：本工程为无锡世界贸易中心有限公司开发的无锡世贸国际公寓A、B、C幢房，位于无锡市CBD中心区域，太湖大道清扬路口，设计单位为北京中和建城建筑工程设计有限公司。

A、B、C幢总建筑面积为118448 m2，其中地下室22090㎡、A幢45758㎡、B幢31600㎡、C幢19000㎡，结构层次A、B幢为33层，C幢为30层；其中地下室层高为4.5m，标准层层高为3.0m，基础底板厚度为0.5m，采用桩基础，底板面标高为-4.50m。

本工程±0.00m 相当于绝对标高4.1m，室内外高差为0.3m。

工程抗震设防类别为丙类，抗震设防烈度为六度，地基基础设计等级为乙级，地下室防水等级为二级，短肢剪力墙抗震等级为3级，一般剪力墙抗震等级为3级，建筑物安全等级为二级。

结构说明：本工程基础采用有梁式筏板基础，基底标高为-4.50m，持力层为第○2层粉质粘土层，主体为短肢剪力墙结构加一般剪力墙结构。

砼标号分别采用为：基础垫层采用C15砼，基础砼为C35P8，地下室砼为C40P8，A、B幢一层至六层结构采用C40砼、六层至九层为C35、九层至顶层剪力墙、梁、板、结构均采用C30砼；C幢一层至十层结构采用C40砼、十层至十九层为C35、十九层至顶层剪力墙、梁、板、结构均采用C30砼；。
