2018年硕士研究生统一入学考试《电路原理》

合肥工业大学2018年硕士研究生初试专业课笔试试题考试科目名称：电路适用专业：电机与电器、电力系统及其自动化、高电压与绝缘技术、电力电子与电力传动、电工理论与新技术、电气工程（专业学位）。

（考生请注意：答案请写在报考点统一发放的答题纸上，写在试卷上的一律无效） 一、判断（2x10=20分）你认为正确的，请在答题纸上作出如下表格，并在对应的题号下面画“√”，若认为说法不正确则在相应题号下画“×”。

1.1 基尔霍夫定律的适用范围是集总电路。

1.2 多个独立电压源共同作用于一个线性电路时，某一个电阻元件所消耗的功率，可以等于各个独立电压源单独作用该电阻所消耗的功率代数和。

多个独立电流源共同作用于一个线性电路，某一电阻元件所消耗的功率，则不等于各个独立电流源单独作用时该电阻所消耗的功率代数和。

1.3 理想运算放大器的同相输入端和反相输入端之间电压为零，同相输入端和反相输入端流入放大器内部的电流也为零，电路分析中称之为“虚短”和“虚断”。

1.4 换路定则在任何情况下都适用。

1.5 含有互感器的两个线圈串联，其等效电感总大于两个线圈不含互感串联的等效电感。

1.6 若电阻元件伏安特性曲线对称于坐标原点，则电阻元件具有单向性。

接入电路需考虑元件的方向性。

1.7 某非线性元件的电压和电流采用关联参考方向，其伏安特性位于u i -平面的第一象限。

其静态电阻和动态电阻都是正值。

1.8 正弦交流的频率越高，则电容元件在电路中的阻抗就越大。

1.9 压控型非线性电阻的伏安特性为保证其为单值函数，应写成()i g u =。

1.10用两表法测量三相电路的总功率时，也适用于不对称的三线制三相电路。

二、基本计算（每题9分，共99分）2.1电路和参数如图1所示，试求电流源和受控源的吸收功率。

2.2 试用戴维宁定理求图2所示电路中的电流i 。

2.3 图3所示电路中，电阻R 可调节，试求R 为何值时可获得最大功率，并求此最大功率。

上海科技大学2018年攻读硕士学位研究生招生考试试题科目代码：861 科目名称：电路原理考生须知：1.本试卷满分为150分，全部考试时间总计180分钟。

2.所有答案必须写在答题纸上，写在试题纸上或草稿纸上一律无效。

3.可以使用不带存储及编程功能的计算器。

第1题（12分）电路模型和电路定律如下图（a）所示，左边的电源/电阻网络连接到右边的一个新型电路元件SISTor B, 该元件的电流（i）- 电压（v）关系曲线如下图(b)所示。

求该新型元件消耗的功率。

SISTor B（a）图中10V为电压源，3A为电流源。

(b)i-V曲线题1图第2题（15分）含运算放大器的电阻电路分析在下图所示电路中，求输出信号v o与两个输入信号v1和v2之间的函数关系。

假设所有运算放大器都是理想的。

注意在解答中明确给出每个运算放大器的输出信号表达式。

课业专研考题2图第3题（20分）等效电路在下图所示电路中，假设运算放大器是理想的，v s 为独立电压源。

1) 求从a 、b 两端往左看，该桥接电路的戴维南等效电路；（15分）2) 使用1）中得到的等效电路，求整个电路的电压增益G =v o v s ⁄。

（5分）题3图第4题（15分）一阶电路时域分析下图所示电路有两个开关，在t =0时刻之前，两个开关已经打开了足够长的时间。

在t =0时刻，开关Switch 1闭合，接着在t =5s 时刻，开关Switch 2闭合。

求t ≥0时，电容两端的电压v C (t)的表达式。

已知V 0=24V,R 1=R 2=16kΩ,C =250μF 。

假定v C (0)=0。

图中V 0为独立电压源。

题4图第5题（20分）二阶电路时域分析在下图电路中，假设运算放大器是理想的。

求图中i L (t ),t ≥0的表达式。

已知V s =1mV , R 1=10kΩ, R 2=1MΩ, R 3=100Ω, L =5H , C =1μF 。

图中V s u(t)为独立电压源,其中u (t )是单位阶跃函数。

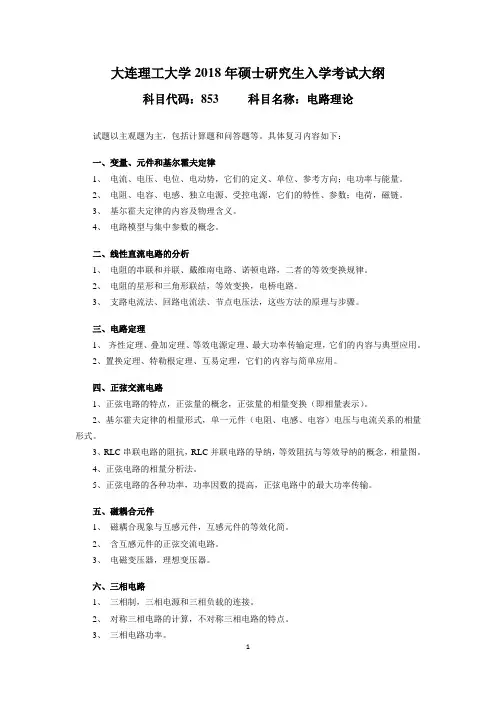

2018年硕士研究生入学考试初试考试大纲科目代码：808科目名称：电路原理适用专业：电力电子与电力传动交通信息工程及控制控制科学与工程控制工程电子与通信工程考试时间：3小时考试方式：笔试总分：150分考试范围：一、掌握电路基本概念（集总电路、参考方向、功率等）；R、L、C各元件的特性、及描述它们的VCR关系；电源（独立源、受控源）；KCL及KVL。

二、掌握电阻电路的等效变换（电源的等效变换；等效电阻的计算（串联、并联等效变换；星三角等效变换；输入电阻的计算）。

三、掌握电路的分析方法：结点法、网孔法、回路法等。

四、掌握并熟练运用叠加定理、戴维宁定理、诺顿定理。

五、掌握运用运放的两规则和结点法对含有运算放大器的电阻电路进行分析。

六、分析一阶、二阶电路各种响应，重点掌握一阶电路零输入响应、零状态响应、全响应等。

七、运用相量法分析正弦稳态电路的响应；有功功率、无功功率、视在功率、复功率计算；串并联谐振。

八、掌握含有耦合电感电路的分析计算；空心变压器、理想变压器电路的分析。

九、掌握三相电路的基本概念；线与相之间的关系；三相电路的计算。

非正弦周期电流电路的有效值、平均值和平均功率的计算；非正弦周期电流电路的计算。

十、运用Laplace变换求解电路响应及网络函数相关内容。

十一、掌握结点电压方程的矩阵形式、回路电流方程的矩阵形式、割集电压方程的矩阵形式的列写。

十二、掌握二端口网络参数矩阵Y、Z、T、H计算；二端口等效电路；回转器、负阻抗变换器。

十三、掌握非线性电路小信号分析法和分段线性化方法。

样题：一、填空题（本大题共5小题，每小题5分，总计25分）1、电路如图1所示，则I =A 。

2、电路如图2所示，则R ab =Ω。

3、已知一感性阻抗两端的电压、电流的有效值分别为50V 、1A ，其吸收的有功功率为30W ，则感性负载的等效电感值为 H 。

4、电路如图3所示，已知直流电源I 0=10A ，R 0=31Ω，非线性电阻为i =)0()0(02<>⎩⎨⎧u u u ，则非线性电阻对应的动态电阻R d =Ω。

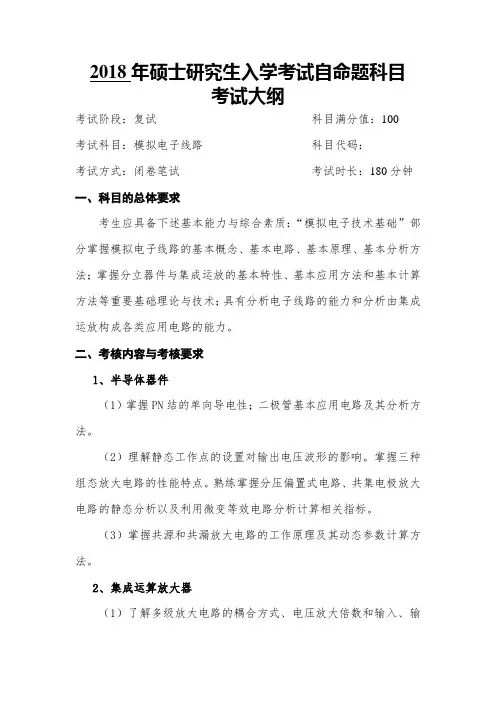

2018年硕士研究生入学考试自命题科目考试大纲考试阶段：复试科目满分值：100考试科目：模拟电子线路科目代码：考试方式：闭卷笔试考试时长：180分钟一、科目的总体要求考生应具备下述基本能力与综合素质：“模拟电子技术基础”部分掌握模拟电子线路的基本概念、基本电路、基本原理、基本分析方法；掌握分立器件与集成运放的基本特性、基本应用方法和基本计算方法等重要基础理论与技术；具有分析电子线路的能力和分析由集成运放构成各类应用电路的能力。

二、考核内容与考核要求1、半导体器件（1）掌握PN结的单向导电性；二极管基本应用电路及其分析方法。

（2）理解静态工作点的设置对输出电压波形的影响。

掌握三种组态放大电路的性能特点。

熟练掌握分压偏置式电路、共集电极放大电路的静态分析以及利用微变等效电路分析计算相关指标。

（3）掌握共源和共漏放大电路的工作原理及其动态参数计算方法。

2、集成运算放大器（1）了解多级放大电路的耦合方式、电压放大倍数和输入、输出电阻的估算方法。

（2）理解差分放大电路的工作原理和静态、动态分析方法。

（3）掌握反馈放大电路极性及组态的判断方法以及深度负反馈电路性能指标的分析和计算。

3、集成运放的应用（1）掌握比例运算电路、加法、减法电路的工作原理和分析方法。

（2）掌握电压比较器的作用以及单门限比较器和窗口比较器的工作原理和传输特性。

（3）了解波特图的意义和有源滤波电路的作用和分类。

4、信号发生电路（1）掌握产生正弦波振荡的相位平衡条件和幅度平衡条件；掌握文氏桥正弦振荡电路的工作原理。

（2）理解各种非正弦波发生电路，包括方波和三角波的工作原理。

5、功率放大电路（1）理解功率放大电路的基本要求以及功率放大电路的主要特点。

（2）掌握甲乙类互补对称电路的组成和工作原理、最大输出功率和效率的估算方法。

（3）理解交越失真的概念以及克服交越失真的基本方法。

6、直流稳压电源（1）掌握桥式整流电容滤波电路的构成、工作原理。

（2）理解串联型线性稳压电路的工作原理。

2018中国农业大学信息与电气工程学院考研复试通知复试时间复试分数线复试经验启道考研网快讯：2018年考研复试即将开始，启道教育小编根据根据考生需要，整理2017年中国农业大学信息与电气工程学院考研复试细则，仅供参考：一、复试科目（启道考研复试辅导班）二、复试通知（启道考研复试辅导班）一、招生工作领导小组与复试小组设置领导小组：组长：张漫成员：院领导及各学科负责人复试小组：按学科成立复试小组，负责组织相应学科专业的复试工作。

复试小组设正、副组长，秘书。

组长由主管研究生工作的系主任或学科招生负责人担任，复试小组成员由各学科具有本年度招生资格的导师组成，不少于 5 人，三年内人员相对稳定，每名复试小组成员有明确分工。

复试小组成员名单于复试前报院科研科，由学院统一上报研究生院备案。

二、复试办法1、复试对象及差额比例达到我校及我院复试分数线的考生，一般按不低于 100：120 的比例进行差额复试。

2、体检所有参加复试的考生，必须参加体检。

请考生下载体检表及化验单(见附件 1、2)，录入个人信息并核对无误后用 A4 纸打印，右上角粘贴本人近期一寸免冠照片。

3 月 20 日上午 7：30-9：00，请考生持本人身份证、打印的体检表、化验单、125 元钱，空腹到中国农业大学东校区校医院进行体检。

参加体检的同学，在体检前请注意自己的饮食和作息规律，早睡早起，不抽烟喝酒，不做剧烈运动。

3、报考资格审查请考生于 3 月 20 日上午 10：00-11：30 到信电楼 237 进行资格审查。

资格审查主要核查考生的报考信息、《准考证》、学历、学位证书原件和身份证(应届本科毕业生交验学生证，毕业证书入学时交验)，同等学历考生还应提交高校教务部门出具的六门以上本科课程的成绩单和公开发表的报考专业相关的第一作者研究论文原件、外语四级或六级证书等相关材料。

资格审查的同时，考生需提交以下材料复印件备案：学历、学位证书、身份证，大学成绩单(原件或复印件加盖公章);同等学历考生还应提交外语证书、补修课成绩单、发表的论文。

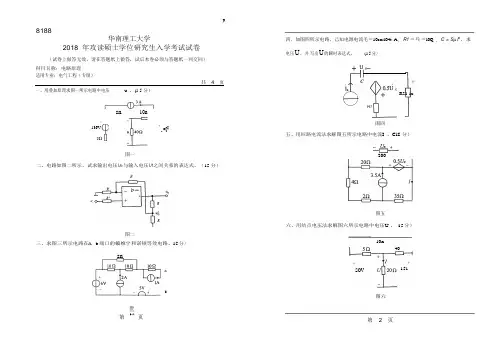

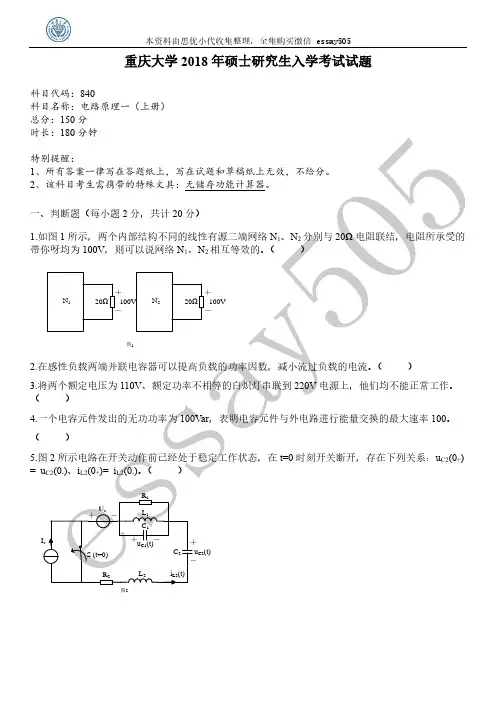

第 2 页R21 1uR1，8188’？华南理工大学2018 年攻读硕士学位研究生入学考试试卷四、如图四所示电路，己知电源电流毛＝10cosl04t A, R1 ＝乓＝10Q , C = Sµ F ，求电压U ，并 写出U 的瞬时表达式。
