电路板的老化测试方案

电路板老化测试标准一、温度测试温度测试用于评估电路板在各种温度条件下的性能和稳定性。

在此测试中，电路板将暴露在不同温度环境中，以检测其温度适应性和性能表现。

1.低温测试：将电路板置于低温环境中，逐渐降低温度并检测其性能变化。

一般测试温度范围为0°C至-40°C。

2.高温测试：将电路板置于高温环境中，逐渐升高温度并检测其性能变化。

一般测试温度范围为25°C至+85°C。

3.循环温度测试：将电路板在设定的温度范围内进行循环，以检测其在温度变化过程中的性能稳定性和适应性。

二、湿度测试湿度测试用于评估电路板在各种湿度条件下的性能和稳定性。

在此测试中，电路板将暴露在不同湿度环境中，以检测其湿度适应性和性能表现。

1.低湿度测试：将电路板置于低湿度环境中，逐渐增加湿度并检测其性能变化。

一般测试湿度范围为10%至50%相对湿度。

2.高湿度测试：将电路板置于高湿度环境中，逐渐降低湿度并检测其性能变化。

一般测试湿度范围为80%至90%相对湿度。

3.循环湿度测试：将电路板在设定的湿度范围内进行循环，以检测其在湿度变化过程中的性能稳定性和适应性。

三、耐久性测试耐久性测试用于评估电路板的可靠性和使用寿命。

在此测试中，电路板将承受一定的工作负载、温度和湿度等条件下的长期运行，以检测其耐久性和稳定性。

1.负载测试：在电路板上施加一定的工作负载，以模拟实际工作条件下的运行情况。

经过一段时间的运行后，检测电路板的性能表现和机械结构是否出现异常。

2.疲劳测试：通过周期性或随机的方式模拟电路板的实际工作状态，以检测其在长期运行过程中的疲劳性能和稳定性。

3.环境应力测试：结合温度、湿度和机械应力等环境因素对电路板进行综合应力测试，以评估其在综合环境条件下的耐久性和可靠性。

四、功能性测试功能性测试用于验证电路板的功能是否符合设计要求和预期标准。

在此测试中，电路板将在不同条件下进行功能验证，以确保其正常工作和满足性能指标。

PCB电路板老化测试方案1、PCB电路板老化的目的通过超热和超电压的情况下全面了解产品性能，提升产品品质，消除产品潜在故障及缺陷，保证产品出货合格率。

2、适用范围适用于本公司所有产品的老化试验。

3、职责3.1生产部负责产品的老化试验，在试验过程中记录试验信息，反馈异常情况。

3.2质管部负责老化试验中，试验后的产品检验和异常情况的追踪。

3.3技术部负责异常情况出现后改善方案的拟定。

4、采用标准GB/T 2423.2-2008 电工电子产品环境试验第2部分：试验方法试验B：高温GB/T 2423.3-2006 电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验JESD22-A108-D 2010 温度，偏置电压，以及工作寿命EIAJED-4701-D101 半导体器件环境和耐久性试验方法5、测试条件及判断依据125℃条件下1000小时测试通过IC可以保证持续使用4年，2000小时测试持续使用8年；150℃条件下1000小时测试通过保证使用8年，20000小时保证使用28年。

5内容5.1 PCB板老化试验方法采用150℃条件下1000小时测试。

5.2 准备内容a）高低温湿热试验箱b）电流表c）5.3老化巡检：老化试验过程中操作员每隔半小时巡检一次，巡检时要仔细观察试验箱内的情况，发现不良情况需要及时记录。

5.4老化试验过程中技术部要对操作员的巡检进行监督，并且不定时的对正在老化试验的产品进行巡检。

5.5老化试验结束后，操作员应该把设备整理好，关闭试验箱，切断电源。

电路板的老化有两点要求，这两点要求分别是：1.外观检测所有要老化的功能板需先进行目测，对于有明显缺陷的功能板，如有短路，断路，元器件安装错误，缺件等缺陷的功能板应予以剔除。

(这一部分应由质检初筛)。

2.电参数检测所有要老化的功能板还需进行电参数检测，对参数不符合要求的功能板应予以剔除。

具体分为基本分，只要芯片的输入输出导通测试，外设的导线连接有无开路，是否经过测试已经对电路板产生损害。

PCB电路板的加速老化老化测试条件及模式PCB电路板为确保其长时间使用质量与可靠度，需进行SIR (Surface Insulation Resistance)表面绝缘电阻的试验，透过其试验方式找出PCB是否会发生MIG(离子迁移)与CAF(玻纤纱阳极性漏电)现象。

对于产品的周期性来说缓不应急，而HAST是一种试验手法也是设备名称，HAST是提高环境应力(温度&湿度&压力)，在不饱和湿度环境下(湿度：85%R.H.)加快试验过程缩短试验时间，用来评定PCB压合&绝缘电阻，与相关材料的吸湿效果状况，缩短高温高湿的试验时间(85℃/85％R.H./1000h→110℃/85％R.H./264h)，PCB的HAST试验主要参考规范为：JESD22-110-B、JPCA-ET-01、JPCA-ET-08。

PCB电路板加速寿命模式：1、提高温度(110℃、120℃、130℃)2、维持高湿(85%R.H.)3、施加压力(110℃/85%/0.12MPa、120℃/85%/0.17MPa、130℃/85%/0.23MPa)4、外加偏压(DC直流电)PCB电路板的HAST测试条件：1、JPCA-ET-08：110、120、130 ℃/85%R.H. /5～100V2、高TG环氧多层板：120℃/85%R.H./100V，800小时3、低诱电率多层板：110℃/85% R.H./50V/300h4、多层PCB配线材料：120℃/85% R.H/100V/800 h5、低膨胀系数&低表面粗糙度无卤素绝缘材料：130℃/ 85 % R.H/12V/240h6、感旋光性覆盖膜：130℃/ 85 % R.H/6V/100h7、COF膜用热硬化型板：120℃/ 85 % R.H/100V/100h。

电路板焊接老化检验标准电路板焊接老化检验标准BX/QC-研(C)-100版本号：V1.0电路板焊接老化通用检验规范2012年2月重要声明：本检验规范适用于等离子、清洗机、超声波等电路板检测，自2012年2月1日起执行。

电路板焊接、老化检验规范目录元器件，其引线在安装前应成型为最终形状，引线的成型方式，应使引线到封装体的密封部分不受损害或降低其密封性能，且在随后工序中焊接到规定位置后，不会因残余应力而降低可靠性。

当双列直插式封装、扁平封装或其他多引线元件的引线在加工技术参数表面上的元器件和放置在电路上的绝缘元器件，或安装于不外露电路表面上的元器件，可以齐平安装（即接线柱高度为零）。

安装于不外露电路表面上的元器件，引线的成形应使元器件本体底面与裸露电路之间游标卡尺 2.5表面安装的轴向引线元件，与印刷版表面的最大间歇为2mm，除非元件是以胶粘剂或者其他机械方式固定与基板上。

表面安装的轴向引线元器件反面的引线，其成形应使元器件的倾斜（安装元件的底面与印刷检测条件的功能板先进行目测和初步功能检测，对不能通过的剔除。

初步功能检测是通过目测后的功能板通电测试输入输出点均正常1、将常温下的功能板放入热老化设备内2、功能板处于运行状态3、将设备内的温度以22℃/min升到60℃4、功能板在这个条件下保持2小时5、设备内的温度以2℃/min降到常温6、功能板在这个条件下保持2小时7、反复测试满96小时后，取出功能板静止通风处1小时后进行一次测量和记录全部执行。

pct老化条件
PCT（Pressure Cooker Test）老化条件是一种用于评估电子元件、电路板或其他设备在高温高湿环境下的可靠性的测试方法。

PCT老化条件通常包括以下要素：
1. 温度：PCT测试中使用的温度通常在100℃至130℃之间。

常见的老化温度为121℃。

2. 湿度：湿度是指测试环境中的相对湿度。

PCT测试常用的湿度范围为85%至100%。

常见的老化湿度为100%相对湿度。

3. 压力：PCT测试需要使用加压装置，以增加环境中水的蒸发速度。

常见的PCT老化压力为2至3大气压。

4. 老化时间：老化时间取决于所需的测试目的和应用要求。

通常，PCT老化时间从100小时至1000小时不等。

综上所述，PCT老化条件包括温度、湿度、压力和老化时间。

这些条件的选择取决于要测试的设备的要求以及所需的可靠性评估标准。

PCT测试的目的是模拟高温高湿环境下的使用条件，以检测设备的耐久性和可靠性，并提供数据支持以改进产品的设计和制造。

希望这个整洁美观的描述对您有所帮助！。

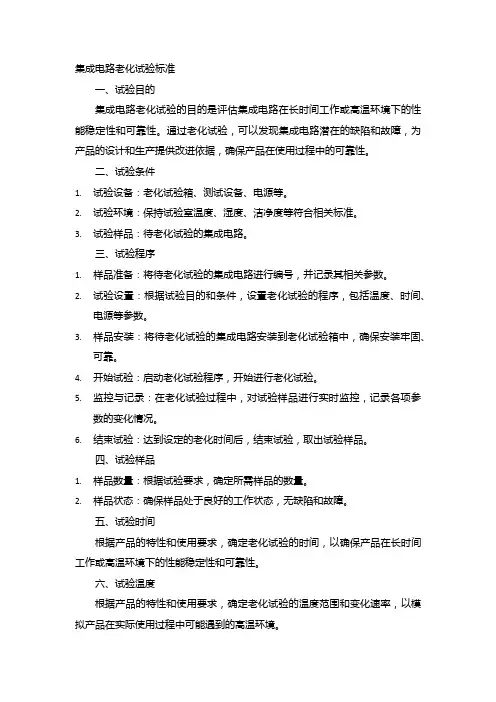

集成电路老化试验标准一、试验目的集成电路老化试验的目的是评估集成电路在长时间工作或高温环境下的性能稳定性和可靠性。

通过老化试验，可以发现集成电路潜在的缺陷和故障，为产品的设计和生产提供改进依据，确保产品在使用过程中的可靠性。

二、试验条件1.试验设备：老化试验箱、测试设备、电源等。

2.试验环境：保持试验室温度、湿度、洁净度等符合相关标准。

3.试验样品：待老化试验的集成电路。

三、试验程序1.样品准备：将待老化试验的集成电路进行编号，并记录其相关参数。

2.试验设置：根据试验目的和条件，设置老化试验的程序，包括温度、时间、电源等参数。

3.样品安装：将待老化试验的集成电路安装到老化试验箱中，确保安装牢固、可靠。

4.开始试验：启动老化试验程序，开始进行老化试验。

5.监控与记录：在老化试验过程中，对试验样品进行实时监控，记录各项参数的变化情况。

6.结束试验：达到设定的老化时间后，结束试验，取出试验样品。

四、试验样品1.样品数量：根据试验要求，确定所需样品的数量。

2.样品状态：确保样品处于良好的工作状态，无缺陷和故障。

五、试验时间根据产品的特性和使用要求，确定老化试验的时间，以确保产品在长时间工作或高温环境下的性能稳定性和可靠性。

六、试验温度根据产品的特性和使用要求，确定老化试验的温度范围和变化速率，以模拟产品在实际使用过程中可能遇到的高温环境。

七、试验电源为确保老化试验的准确性和可靠性，应使用稳定的电源为试验样品提供所需的电压和电流。

同时，应监测电源的稳定性和波动情况，以避免对试验结果产生影响。

八、数据分析与报告1.数据收集：收集老化试验过程中的各项数据，包括温度、时间、电流、电压等参数的变化情况。

2.数据分析：对收集到的数据进行整理和分析，评估集成电路在老化过程中的性能变化和可靠性。

3.报告编写：根据数据分析结果，编写老化试验报告，包括试验目的、条件、程序、样品信息、时间、温度、电源等参数的描述和分析结果。

PCB老化的概念我们平常说的PCB老化就是在一定的条件下使电路板通电工作一定时间之后，电路板上面的一些元件参数就会发生变化，这种变化和电路板使用的时间有关，这对于一些特殊用途的电路板来说，是绝对不允许的，所以很多电路板在出厂之前就会做抗老化处理，使电路稳定后在使用。

这样就可以大大的提高可靠性和安全性。

Rs410老化测试的做法在一般的工业设备里面，工作温度一般都在-40℃~+55℃之中产生交替的变化，并且可能长时间处于工作状态，那么这样就需要对其在长时间工作下的性能和老化速度进行测试来考量电路板的整体质量。

本此针对RS410的测试中采用温度交替变化，长时间通电的方式经行。

检查环境条件检测应在下列环境条件下进行：温度：15~50℃相对湿度：45％~75％大气压力：86~106Kpa，考虑现有条件用暖风机（或者可控制温度的加热器）加热至50度以上。

在密闭空间（盒子）中进行。

通过密闭保温。

保障盒内温度维持在50度左右。

需要准备测试用的盒子，板卡以及并联的电源线，PIP测试线，TAG管和温度计。

暖风机。

（可有可控制温度加热器代替）。

老化前的要求电路板的老也有两点要求，这两点要求分别是：1.外观检测所有要老化的功能板需先进行目测，对于有明显缺陷的功能板，如有短路，断路，元器件安装错误，缺件等缺陷的功能板应予以剔除。

(这一部分应由质检初筛)。

2.电参数检测所有要老化的功能板还需进行电参数检测，对参数不符合要求的功能板应予以剔除。

具体分为基本分，只要芯片的输入输出导通测试，外设的导线连接有无开路，是否经过测试已经对电路板产生损害。

老化设备1.热老化设备内工作空间的任何点应满足以下要求：1.能保持热老化所需要的高温。

2.上电时间足够长。

（测试时间定位最少72小时连续上电）2.功能板的安装与支撑1.功能板应以正常使用位置安装在支架上（六脚柱）。

2.功能板的支架的热传导应是低的，以使功能板与支架之间实际上是隔热的。

3.功能板的支架应是绝缘的，以确保受试功能板与支架之间不漏电。

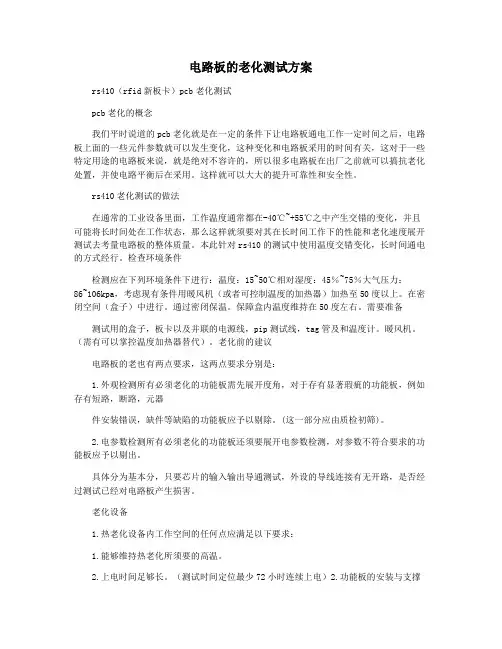

电路板的老化测试方案rs410（rfid新板卡）pcb老化测试pcb老化的概念我们平时说道的pcb老化就是在一定的条件下让电路板通电工作一定时间之后，电路板上面的一些元件参数就可以发生变化，这种变化和电路板采用的时间有关，这对于一些特定用途的电路板来说，就是绝对不容许的，所以很多电路板在出厂之前就可以搞抗老化处置，并使电路平衡后在采用。

这样就可以大大的提升可靠性和安全性。

rs410老化测试的做法在通常的工业设备里面，工作温度通常都在-40℃~+55℃之中产生交错的变化，并且可能将长时间处在工作状态，那么这样就须要对其在长时间工作下的性能和老化速度展开测试去考量电路板的整体质量。

本此针对rs410的测试中使用温度交错变化，长时间通电的方式经行。

检查环境条件检测应在下列环境条件下进行：温度：15~50℃相对湿度：45％~75％大气压力：86~106kpa，考虑现有条件用暖风机（或者可控制温度的加热器）加热至50度以上。

在密闭空间（盒子）中进行。

通过密闭保温。

保障盒内温度维持在50度左右。

需要准备测试用的盒子，板卡以及并联的电源线，pip测试线，tag管及和温度计。

暖风机。

（需有可以掌控温度加热器替代）。

老化前的建议电路板的老也有两点要求，这两点要求分别是：1.外观检测所有必须老化的功能板需先展开度角，对于存有显著瑕疵的功能板，例如存有短路，断路，元器件安装错误，缺件等缺陷的功能板应予以剔除。

(这一部分应由质检初筛)。

2.电参数检测所有必须老化的功能板还须要展开电参数检测，对参数不符合要求的功能板应予以剔出。

具体分为基本分，只要芯片的输入输出导通测试，外设的导线连接有无开路，是否经过测试已经对电路板产生损害。

老化设备1.热老化设备内工作空间的任何点应满足以下要求：1.能够维持热老化所须要的高温。

2.上电时间足够长。

（测试时间定位最少72小时连续上电）2.功能板的安装与支撑1.功能板应以正常采用边线加装在支架上（六脚柱）。

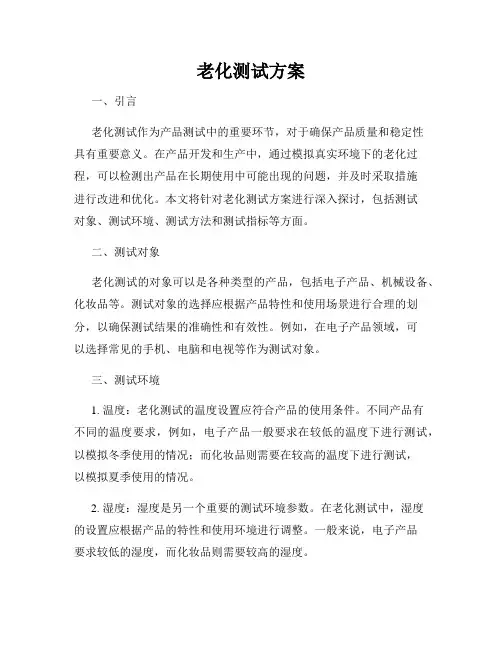

老化测试方案一、引言老化测试作为产品测试中的重要环节，对于确保产品质量和稳定性具有重要意义。

在产品开发和生产中，通过模拟真实环境下的老化过程，可以检测出产品在长期使用中可能出现的问题，并及时采取措施进行改进和优化。

本文将针对老化测试方案进行深入探讨，包括测试对象、测试环境、测试方法和测试指标等方面。

二、测试对象老化测试的对象可以是各种类型的产品，包括电子产品、机械设备、化妆品等。

测试对象的选择应根据产品特性和使用场景进行合理的划分，以确保测试结果的准确性和有效性。

例如，在电子产品领域，可以选择常见的手机、电脑和电视等作为测试对象。

三、测试环境1. 温度：老化测试的温度设置应符合产品的使用条件。

不同产品有不同的温度要求，例如，电子产品一般要求在较低的温度下进行测试，以模拟冬季使用的情况；而化妆品则需要在较高的温度下进行测试，以模拟夏季使用的情况。

2. 湿度：湿度是另一个重要的测试环境参数。

在老化测试中，湿度的设置应根据产品的特性和使用环境进行调整。

一般来说，电子产品要求较低的湿度，而化妆品则需要较高的湿度。

3. 光照：光照条件对于某些产品的老化性能测试也具有影响。

例如，某些化妆品可能在阳光下会产生变质反应，因此需要在光照条件下进行测试。

四、测试方法老化测试方法的选择应根据产品的特性和测试目的进行合理的划分。

以下是几种常见的老化测试方法：1. 恒定载荷老化测试：将产品连续使用一段时间，以检测产品在长时间使用下的可靠性和稳定性。

例如，对于电子产品，可以通过连续运行多个应用程序、打开多个文件等方式进行老化测试。

2. 温度循环老化测试：将产品在不同温度下进行循环测试，以模拟产品在不同环境条件下的使用情况。

例如，电子产品可以在高温和低温下进行交替测试。

3. 加速老化测试：通过提高环境条件，增加产品的老化速度，以缩短测试时间。

例如，可以增加温度、湿度和电压等条件，以模拟产品在极端环境下的使用情况。

4. 功能老化测试：通过对产品各项功能进行反复测试，以检测产品在长时间使用后是否出现异常。

电路板老化测试的方法和通用教程PCB老化PCB老化的概念我们平常说的PCB老化就是在一定的条件下使电路板通电工作一定时间之后，电路板上面的一些元件参数就会发生变化，这种变化和电路板使用的时间有关，这对于一些特殊用途的电路板来说，是绝对不允许的，所以很多电路板在出厂之前就会做抗老化处理，使电路稳定后在使用。

这样就可以大大的提高可靠性和安全性。

PCB老化测试的做法在一般的工业冰箱里面，单片无焊接件使用方式固定，温度一般都在-40℃~+55℃之中产生交替的变化，在这个过程中，较低的温度要保持1小时，然后再缓慢恢复至室温，在不室温情况下要保持4小时，4小时之后慢慢再升温，升到最高设定温度，这个状态也要保持2小时，然后再缓慢降至室温，这时候也需要保持2小时，取出，检查最小线路并切带有过孔的健康状况。

这个过程要做两个循环才能更有保证。

仪器仪表电路板老化通用规程下面为大家介绍一个仪器仪表电路板老化的通用规程，这个规程我们需要分为几个封面来讲，其中这几个方面包括：1、主题内容与适用范围2、定义3、目的4、检测环境条件5、老化前的要求6、老化设备7、老化8、恢复9、最后检测下面我们就分别来讲讲这九点。

主题内容与适用范围本标准规定了仪器仪表功能电路板老化筛选的基本内容和要求。

本标准适用于仪器姨表行业各类单回路调节器及各类数字化仪表的功能电路板的老化筛选。

定义仪器仪表功能电路板（以下简称功能板）系指仪器仪表中已经安装有元器件或组件，能够完成一定功能的印制电路板。

目的使功能板在一个具有温度变化的热老化设备内，经受空气温度的变化，通过高温，低温，高低温变化以及电功率等综合作用，暴露功能板的缺陷，如焊接不良，元件参数不匹配，温漂以及调试过程中造成的故障，以便以剔除，对无缺陷的功能板将起到稳定参数的作用。

检测环境条件检测应在下列环境条件下进行：温度：15~35℃ 相对湿度：45％~75％大气压力：86~106Kpa老化前的要求电路板的老也有两点要求，这两点要求分别是：1、外观检测所有要老化的功能板需先进行目测，对于有明显缺陷的功能板，如有短路，断路，元器件安装错误，缺件等缺陷的功能板应予以剔除。

在进展smt贴片加工可焊性测试前,
需要对测试pcb原型的样品进展老化处理。

因为，刚刚生产出来的元器件或PCB电路板，其焊接面的可焊性一般是不存在问题的，但是存放一段时间后，就会因为氧化而出现
劣化。

测试必须考虑正常储存条件对可焊性的影响。

在pcb电子制造行业，元器件和PCB往往要求有一定的储存保质期，通常为6~12个月。

因此，要等待这段周期后再进展测量显然不切实际，因而必须采用加速存放老化的方法。

IPC研完小组对加速老化进展了
专题研究,包括从1h蒸汽老化到一个月或数个月的湿热条件测试技术。

发现一项技术是否适宜取决于焊端镀层的金属性能和预期引起产品质量下降的原因。

对锡合金而言氧化是主要原因，而对贵金属镀层而言
那么扩散是主要原因。

电子制造业界通行的做法是，对锡合金采用8~24h的蒸汽老化；对主要由扩散而引起品质下降的镀层，采用115℃、16h
干热老化；对品质下降机理不明的镀层，那么采用蒸汽老化。

经过对不同因素影响所导致的焊接质量下降采取一定的老化措施，不经能够保证SMT加工的顺利进展，也能够保证PCBA加工的直通率，以到达提高贴片加工的生产效率和良品率，更好的效劳客户。

.精.。

电气设备绝缘老化的检测方法有哪些在现代社会中，电气设备的广泛应用给我们的生活和生产带来了极大的便利。

然而，随着使用时间的推移，电气设备的绝缘性能会逐渐下降，出现绝缘老化的现象。

绝缘老化可能导致设备故障、漏电甚至引发火灾等严重后果，因此及时检测电气设备的绝缘老化状况至关重要。

下面将为您介绍一些常见的电气设备绝缘老化检测方法。

一、绝缘电阻测试绝缘电阻测试是一种简单而常用的检测方法。

它通过测量电气设备绝缘部分的电阻值来判断绝缘性能的好坏。

在测试时，将高电压施加在设备的绝缘部分，然后测量通过的电流，从而计算出绝缘电阻值。

一般来说，绝缘电阻值越大，表明绝缘性能越好。

如果绝缘电阻值低于规定的阈值，就可能存在绝缘老化或损坏的问题。

这种方法操作相对简便，但也有一定的局限性。

它只能检测出整体的绝缘电阻情况，对于局部的绝缘缺陷可能不够敏感。

而且，测试结果容易受到环境温度、湿度等因素的影响，需要在合适的条件下进行测试，并对结果进行适当的修正。

二、介质损耗因数测试介质损耗因数测试是评估电气设备绝缘性能的另一种重要方法。

在交流电场作用下，绝缘材料会产生能量损耗，这个损耗与绝缘材料的性能以及绝缘结构中的缺陷有关。

通过测量介质损耗因数，可以了解绝缘材料的老化程度和受潮情况。

介质损耗因数通常用tanδ 表示。

正常情况下，绝缘材料的tanδ 值较小。

当绝缘老化或受潮时，tanδ 值会增大。

这种方法对于发现绝缘中的局部缺陷和劣化较为灵敏，但测试设备相对复杂，操作要求也较高。

三、局部放电检测局部放电是指在电气设备的绝缘部分，由于电场分布不均匀等原因，在局部区域出现的放电现象。

局部放电会加速绝缘的老化和损坏，因此检测局部放电对于评估绝缘状况具有重要意义。

局部放电检测的方法有多种，如脉冲电流法、超声波法、超高频法等。

脉冲电流法是通过检测放电产生的脉冲电流来判断局部放电的强度和位置；超声波法利用局部放电产生的超声波信号进行检测；超高频法则检测局部放电产生的超高频电磁波信号。

电路板的老化测试方案 Prepared on 22 November 2020RS410（RFID新板卡）PCB老化测试PCB老化的概念我们平常说的老化就是在一定的条件下使电路板通电工作一定时间之后，电路板上面的一些元件参数就会发生变化，这种变化和电路板使用的时间有关，这对于一些特殊用途的电路板来说，是绝对不允许的，所以很多电路板在出厂之前就会做抗老化处理，使电路稳定后在使用。

这样就可以大大的提高可靠性和安全性。

Rs410老化测试的做法在一般的工业设备里面，工作温度一般都在-40℃~+55℃之中产生交替的变化，并且可能长时间处于工作状态，那么这样就需要对其在长时间工作下的性能和老化速度进行测试来考量电路板的整体质量。

本此针对RS410的测试中采用温度交替变化，长时间通电的方式经行。

检查环境条件检测应在下列环境条件下进行：温度：15~50℃相对湿度：45％~75％大气压力：86~106Kpa，考虑现有条件用暖风机（或者可控制温度的加热器）加热至50度以上。

在密闭空间（盒子）中进行。

通过密闭保温。

保障盒内温度维持在50度左右。

需要准备测试用的盒子，板卡以及并联的电源线，PIP测试线，TAG管和温度计。

暖风机。

（可有可控制温度加热器代替）。

老化前的要求电路板的老也有两点要求，这两点要求分别是：1.外观检测所有要老化的功能板需先进行目测，对于有明显缺陷的功能板，如有短路，断路，元器件安装错误，缺件等缺陷的功能板应予以剔除。

(这一部分应由质检初筛)。

2.电参数检测所有要老化的功能板还需进行电参数检测，对参数不符合要求的功能板应予以剔除。

具体分为基本分，只要芯片的输入输出导通测试，外设的导线连接有无开路，是否经过测试已经对电路板产生损害。

老化设备1.热老化设备内工作空间的任何点应满足以下要求：1.能保持热老化所需要的高温。

2.上电时间足够长。

（测试时间定位最少72小时连续上电）2.功能板的安装与支撑1.功能板应以正常使用位置安装在支架上（六脚柱）。

RS410（RFI D新板卡）PCB老化测试PCB老化的概念我们平常说的PCB老化就是在一定的条件下使电路板通电工作一定时间之后，电路板上面的一些元件参数就会发生变化，这种变化和电路板使用的时间有关，这对于一些特殊用途的电路板来说，是绝对不允许的，所以很多电路板在出厂之前就会做抗老化处理，使电路稳定后在使用。

这样就可以大大的提高可靠性和安全性。

Rs410 老化测试的做法在一般的工业设备里面，工作温度一般都在-40 ℃ ~+55℃之中产生交替的变化，并且可能长时间处于工作状态，那么这样就需要对其在长时间工作下的性能和老化速度进行测试来考量电路板的整体质量。

本此针对RS410的测试中采用温度交替变化，长时间通电的方式经行。

检查环境条件检测应在下列环境条件下进行：温度：15~50℃相对湿度： 45％ ~75％大气压力： 86~106Kpa，考虑现有条件用暖风机（或者可控制温度的加热器）加热至50 度以上。

在密闭空间（盒子）中进行。

通过密闭保温。

保障盒内温度维持在50 度左右。

需要准备测试用的盒子，板卡以及并联的电源线，PIP 测试线， TAG管和温度计。

暖风机。

（可有可控制温度加热器代替）。

老化前的要求电路板的老也有两点要求，这两点要求分别是：1.外观检测所有要老化的功能板需先进行目测，对于有明显缺陷的功能板，如有短路，断路，元器件安装错误，缺件等缺陷的功能板应予以剔除。

( 这一部分应由质检初筛 ) 。

2.电参数检测所有要老化的功能板还需进行电参数检测，对参数不符合要求的功能板应予以剔除。

具体分为基本分，只要芯片的输入输出导通测试，外设的导线连接有无开路，是否经过测试已经对电路板产生损害。

老化设备1.热老化设备内工作空间的任何点应满足以下要求：1.能保持热老化所需要的高温。

2. 上电时间足够长。

（测试时间定位最少72 小时连续上电）2.功能板的安装与支撑1.功能板应以正常使用位置安装在支架上（六脚柱）。

电路板测试方案引言在电子设备的制造过程中，电路板的质量和可靠性是至关重要的。

为了确保电路板的正常运行和稳定性，需要进行严格的测试。

本文将介绍一种电路板测试方案，包括测试的流程、方法和工具，以及测试的结果分析和改进。

测试流程1.测试准备阶段：在测试之前，需要准备好测试环境和测试设备。

这包括搭建测试台和连接测试仪器，确保所有的测试设备都正常工作。

2.功能测试：首先进行功能测试，验证电路板的基本功能是否正常。

通过输入不同的信号和数据，观察输出是否符合预期。

这一步主要用来测试电路板是否按照设计要求工作。

3.性能测试：在功能测试通过后，进行性能测试，评估电路板的性能指标。

根据设计要求，设置不同的测试条件，如温度、频率、电压等，通过对电路板进行持续测试，得到性能数据。

4.可靠性测试：可靠性测试是为了验证电路板在长时间使用和恶劣环境下的稳定性。

通过模拟实际使用条件，如高温、低温、湿度等，对电路板进行连续测试，并记录下测试结果。

5.故障分析：如果在测试过程中发现问题或出现故障，需要进行仔细的分析，找出问题的原因。

通过使用各种测试设备和工具，对故障进行定位和修复。

6.测试报告：最后，将测试结果整理成测试报告，包括测试目的、测试过程、测试数据和分析。

测试报告应清晰明确，便于工程师对电路板进行改进和优化。

测试方法和工具1.功能测试方法：通过使用信号发生器、示波器、多用途测试仪等测试设备，对电路板进行输入输出的测试。

输入不同的信号和数据，观察输出是否符合预期。

可以使用自动化测试软件进行功能测试的自动化。

2.性能测试方法：按照设计要求和规范，设置不同的测试条件，如温度、频率、电压等。

通过使用测试设备，如频谱仪、电压表、功率计等进行性能测试。

测试数据可以通过数据采集卡和编程软件进行自动采集和分析。

3.可靠性测试方法：使用恶劣环境模拟设备，如高温箱、湿热箱等，对电路板进行长时间运行测试。

可以使用自动化测试设备和监控软件进行可靠性测试的自动化控制和数据采集。

电子元器件的老化测试为了达到满意的合格率，几乎所有产品在出厂前都要先藉由老化。

制造商如何才能够在不缩减老化时间的条件下提高其效率？本文介绍在老化过程中进行功能测试的新方案，以降低和缩短老化过程所带来的成本和时间问题。

在半导体业界，器件的老化问题一直存在各种争论。

像其它产品一样，半导体随时可能因为各种原因而出现故障，老化就是藉由让半导体进行超负荷工作而使缺陷在短时间内出现，避免在使用早期发生故障。

如果不藉由老化，很多半导体成品由于器件和制造制程复杂性等原因在使用中会产生很多问题。

在开始使用后的几小时到几天之内出现的缺陷（取决于制造制程的成熟程度和器件总体结构）称为早期故障，老化之后的器件基本上要求 100%消除由这段时间造成的故障。

准确确定老化时间的唯一方法是参照以前收集到的老化故障及故障分析统计数据，而大多数生产厂商则希望减少或者取消老化。

老化制程必须要确保工厂的产品满足用户对可靠性的要求，除此之外，它还必须能提供工程数据以便用来改进器件的性能。

一般来讲，老化制程藉由工作环境和电气性能两方面对半导体器件进行苛刻的试验使故障尽早出现，典型的半导体寿命曲线如右图。

由图可见，主要故障都出现在器件寿命周期开始和最后的十分之一阶段。

老化就是加快器件在其寿命前 10%部份的运行过程，迫使早期故障在更短的时间内出现，通常是几小时而不用几月或几年。

不是所有的半导体生产厂商对所有器件都需要进行老化。

普通器件制造由于对生产制程比较了解，因此可以预先掌握藉由统计得出的失效预计值。

如果实际故障率高于预期值，就需要再作老化，提高实际可靠性以满足用户的要求。

本文介绍的老化方法与 10 年前几乎一样，不同之处仅仅在于如何更好地利用老化时间。

提高温度、增加动态信号输入以及把工作电压提高到正常值以上等等，这些都是加快故障出现的通常做法；但如果在老化过程中进行测试，则老化成本可以分摊一部份到功能测试上，而且藉由对故障点的监测还能收集到一些有用信息，从总体上节省生产成本，另外，这些信息经统计后还可证明找出某个器件所有早期故障所需的时间是否合适。
