温升试验测量审核试验说明20150521

电机的温升试验及误差分析柴修山（立奇电器）1 引言温升试验是一个重要而费时的型式试验项目，超过规定的限值将会影响电机的寿命和可靠性。

为了提高产品的技术经济指标，电机的温升裕度一般不宜取得过大，但电机的电磁参数、材料性能、通风结构的制造质量等都会直接或间接影响电机的损耗和散热冷却。

电磁计算时，温升计算的准确度不高。

因而，电机的温升指标必须通过试验考核确定。

2温升试验电机温升是电机运行的重要参数之一，温升试验的方法有许多种，但应用在电机绕组中的温升试验，测量绕组温升的主要方法是电阻法。

根据绕组导线受热后电阻值增加的原理，其电阻与温度间的关系符合式(1)。

如果测得温升试验前冷态电阻R1及试验结束瞬间绕组的热态电阻R2，就可直接按式(1)计算绕组的平均温升θ。

式中t1—试验开始时的绕组温度，℃t2—试验结束时的冷却介质的温度，℃K—铜绕组取235上式中，要求定子绕组的热态电阻R2需在电机切离电源前用带电测量装置测量，但由于条件有限，普通直流电桥用以测量绕组电阻时，规定应在交流电源断开后再接赢流电桥，绕组热态电阻就只能在电机切离电源并停车后测量。

但是无论动作多么迅速。

也总需要一段时间才能测取电阻的数值，而在这一段时间内，可能电机绕组的温度已经开始下降了，因此新测出的电阻值不是运行中的电阻值，不可能正确反应运行时的温度，而是冷却了一段时间后的绕组温度。

可见，绕组热态电阻的测量足电机温升试验的重要步骤，温升计算的准确与否，关键要看所测量的方法是否正确，测量的数据是否准确。

3绕组电阻的测量电机切离电源后，绕组温度会立即降低，既使在断电后15～20s 内测得的热态电阻，计算温升也比实际温升低5℃左右，故电机停转后测得的热态电阻，可用外推法进行修正。

在不具备用带电测量定子绕组热态电阻装置时，准确估算热态电阻，不仅可提高温升的测试准确度，而且可方便地测取电机的发热血线。

下面介绍两种推算热态电阻R。

的方法。

3．1绘制曲线法电机断电后，迅速测量绕组热态电阻，是提高测试准确度的关键。

3.5 温升试验⑴ 温升试验目的温升试验是要求电机在额定工作情况下运行到热稳定时各个发热元件,例如绕组，换向器，集电环，铁心，轴承等，所达到的温升值，所谓热稳定是指发热元件在运行条件不变的情况下，前后一小时之内的温度变化不超过1K （温升值是一个温度差值，为了与实际温度单位℃相区别，电机标准中规定用另一个温度单位开尔文K 作为温升的单位，但是习惯中还是说度或者写成℃）的状态，所谓温升，就是指热态时的温度与冷态（发热元件与周围温度环境之差不超过2K 时，称该元件处在实际冷状态）时温度之差。

电机温升的高低，决定着电机绝缘的使用寿命，所以这项试验对电机的质量具有非常重要的作用。

⑵ 温升的测量方法对于获得电机各个部位温度升值的方法，因为部件的不同放法也不尽相同。

对于比较方便的放置普通酒劲温度计的部件，如外壳，开启式电机的定子铁心或者定子绕组等，可用温度计直接测量。

对于不能长时间放置温度计，但在电动机运行或停机时能直接接触到的部件，如集电环，换向器，轴承等，可用半导体温度计测量。

对于不能从外接接触的部件，例如封闭式电机的定转子绕组，一般采用电阻法测量。

所谓电阻法，是利用一般金属导体的电阻与温度有一种固定关系的原理，其关系式在前面的直流电阻测量中讲出，用此方法时，首先在实际冷态下测得绕组的直流电阻R 0和温度θ0，再测得温升稳定时的热态电阻R 1与环境温度θ1，此时该绕组的温升△θ用以下式子便可求出△θ=R f —R 0R 0(K a +θ0)+θ0－θ1 (3-10) ⑶ 冷却介质的测量方法① 对采用周围空气冷却的电动机，可用几只温度计分布在冷却空气进入电动机的途径中进行测量，温度计应安置在距电动机1-2m 处。

温度计球部处于电动机高度的一半的位置，并且应该防止外来辐射热及气流的影响，取几只温度计读数的平均值作为冷却空气的温度，习惯成为环境温度，② 对采用外接冷却器及普通管道通风冷却的电机，应放在电机的进风口处测量冷却介质的温度。

温升试验标准温升试验是指在一定条件下，测试电气设备在工作中的温度升高情况的试验。

在电气设备的设计和生产过程中，温升试验是非常重要的一项测试，它可以帮助我们评估设备的散热性能和工作稳定性，为设备的安全可靠运行提供重要依据。

因此，温升试验的标准化非常必要，下面将详细介绍温升试验的标准内容。

首先，温升试验的标准应包括试验的基本原理和方法。

试验的基本原理是什么？试验的方法是如何进行的？这些都是标准需要明确规定的内容。

只有明确了试验的基本原理和方法，才能保证试验结果的准确性和可靠性。

其次，标准还应包括试验设备和环境条件的要求。

试验设备的选择和使用应符合哪些要求？试验环境的温度、湿度、通风等条件应如何控制？这些都是影响试验结果的重要因素，需要在标准中进行详细规定。

另外，标准还应包括试验过程中的数据采集和分析方法。

试验过程中需要采集哪些数据？如何进行数据分析？这些都是保证试验结果准确性的关键步骤，需要在标准中进行详细说明。

此外，标准还应包括试验结果的评定方法。

试验结果符合哪些标准可以认为是合格的？试验结果不符合标准应该如何处理？这些都是对试验结果进行评定和处理的重要依据，需要在标准中进行规定。

最后，标准还应包括试验报告的编写要求。

试验报告应包括哪些内容？报告的格式和结构应如何规定？这些都是保证试验结果能够被有效记录和传播的重要环节，需要在标准中进行详细规定。

综上所述，温升试验标准应包括试验的基本原理和方法、试验设备和环境条件的要求、数据采集和分析方法、试验结果的评定方法以及试验报告的编写要求。

只有制定了完善的标准，才能保证温升试验能够科学、准确、可靠地进行，为电气设备的设计和生产提供有力支持。

温升测试标准温升测试是指在一定条件下，对电气设备或元器件进行连续工作一段时间后，测量其温度升高值的测试方法。

温升测试是电气设备或元器件的重要性能指标之一，对于保证设备的安全可靠运行具有重要意义。

因此，制定和执行严格的温升测试标准对于保障设备质量和用户安全具有重要意义。

首先，温升测试标准需要明确测试的对象和测试的条件。

测试对象可以是各种类型的电气设备或元器件，如变压器、电机、电缆、开关设备等。

测试条件包括环境温度、通电电流、通电时间等。

这些条件的选择需要考虑到设备的实际使用环境和工作条件，以保证测试结果的真实性和可靠性。

其次，温升测试标准需要规定测试过程中的各项操作步骤和具体要求。

包括测试前的准备工作、测试中的监测和记录、测试后的数据处理和分析等。

这些操作步骤和要求的规定，可以帮助测试人员按照统一的标准进行测试，减少人为因素对测试结果的影响，提高测试的准确性和可重复性。

另外，温升测试标准还需要规定测试结果的评定标准和限值要求。

根据不同类型的设备或元器件，其温升值的限值要求也会有所不同。

这些评定标准和限值要求的制定，需要充分考虑设备的安全性能和可靠性要求，以保证设备在正常工作条件下不会因温升过高而影响其安全可靠运行。

最后，温升测试标准还需要对测试设备和仪器的要求进行规定。

包括测试仪器的精度要求、校准周期要求、使用和维护要求等。

这些要求的规定，可以保证测试设备和仪器的准确性和可靠性，从而保证测试结果的准确性和可靠性。

总之，温升测试标准的制定和执行对于保障设备质量和用户安全具有重要意义。

只有严格执行标准，才能保证测试结果的准确性和可靠性，从而保证设备在正常工作条件下的安全可靠运行。

希望各相关部门和企业能够重视温升测试标准的制定和执行，共同努力，为电气设备和元器件的安全可靠运行保驾护航。

温升试验国家标准温升试验是指在一定条件下，通过对被试样品施加电流，观察被试样品的温升情况，以评估其耐热性能的试验方法。

温升试验国家标准对于各个行业的产品设计、生产和质量控制具有重要意义。

本文将对温升试验国家标准进行详细介绍，以帮助相关行业了解并正确应用这一标准。

首先，温升试验国家标准主要包括试验目的、试验范围、试验装置、试验方法、试验结果评定等内容。

在进行温升试验时，首先需要明确试验的目的，即通过观察被试样品在电流作用下的温升情况，来评估其耐热性能。

试验范围则包括了适用于哪些产品以及试验的环境条件等。

试验装置和方法则详细描述了进行温升试验所需的设备和具体操作步骤。

最后，试验结果评定部分则规定了对试验结果的评定标准，以便对被试样品的耐热性能进行准确评估。

其次，温升试验国家标准的制定和应用对于产品质量和安全具有重要意义。

通过严格按照国家标准进行温升试验，可以有效评估产品在电流作用下的耐热性能，从而保障产品在正常使用过程中不会因过热而引发安全隐患。

同时，制定统一的国家标准也有利于不同企业在产品设计和生产过程中具有统一的参照标准，有利于提高产品质量和降低生产成本。

再次，温升试验国家标准的正确应用需要注意以下几点。

首先，要严格按照国家标准的要求进行试验，确保试验结果的准确性和可靠性。

其次，要根据具体产品的特点和使用环境，合理选择试验条件和参数，以保证试验结果的真实性和可比性。

最后，在进行试验结果评定时，要结合国家标准的评定标准，客观、公正地对产品的耐热性能进行评估。

综上所述，温升试验国家标准对于各个行业的产品设计、生产和质量控制具有重要意义，正确应用这一标准可以有效保障产品的质量和安全。

希望相关行业能够充分了解并严格遵守温升试验国家标准，为提升产品质量和保障消费者安全做出积极贡献。

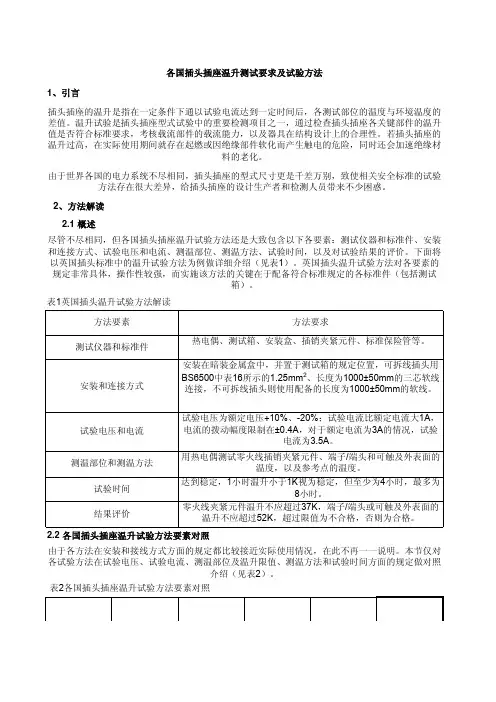

2、方法解读2.1概述各国插头插座温升测试要求及试验方法1、引言插头插座的温升是指在一定条件下通以试验电流达到一定时间后，各测试部位的温度与环境温度的差值。

温升试验是插头插座型式试验中的重要检测项目之一，通过检查插头插座各关键部件的温升值是否符合标准要求，考核载流部件的载流能力，以及器具在结构设计上的合理性。

若插头插座的温升过高，在实际使用期间就存在起燃或因绝缘部件软化而产生触电的危险，同时还会加速绝缘材料的老化。

由于世界各国的电力系统不尽相同，插头插座的型式尺寸更是千差万别，致使相关安全标准的试验方法存在很大差异，给插头插座的设计生产者和检测人员带来不少困惑。

尽管不尽相同，但各国插头插座温升试验方法还是大致包含以下各要素：测试仪器和标准件、安装和连接方式、试验电压和电流、测温部位、测温方法、试验时间，以及对试验结果的评价。

下面将以英国插头标准中的温升试验方法为例做详细介绍（见表1）。

英国插头温升试验方法对各要素的规定非常具体，操作性较强，而实施该方法的关键在于配备符合标准规定的各标准件（包括测试箱）。

表1英国插头温升试验方法解读方法要素方法要求测试仪器和标准件热电偶、测试箱、安装盒、插销夹紧元件、标准保险管等。

安装和连接方式安装在暗装金属盒中，并置于测试箱的规定位置，可拆线插头用BS6500中表16所示的1.25mm2、长度为1000±50mm的三芯软线连接，不可拆线插头则使用配备的长度为1000±50mm的软线。

试验电压和电流试验电压为额定电压+10%、-20%；试验电流比额定电流大1A，电流的拨动幅度限制在±0.4A，对于额定电流为3A的情况，试验电流为3.5A。

测温部位和测温方法用热电偶测试零火线插销夹紧元件、端子/端头和可触及外表面的温度，以及参考点的温度。

试验时间达到稳定，1小时温升小于1K视为稳定，但至少为4小时，最多为8小时。

结果评价零火线夹紧元件温升不应超过37K，端子/端头或可触及外表面的温升不应超过52K，超过限值为不合格，否则为合格。

发电机组温升试验报告模板范文模板1. 引言1.1 概述发电机组温升试验是评估发电机运行过程中的温度变化情况以及检查其散热性能的一项重要测试。

该试验通过模拟实际工作条件，对发电机组在长时间运行时所产生的热量进行测量和分析，从而评估设备在高负载状态下的可靠性和稳定性。

1.2 文章结构本文主要包含以下几个部分：引言、正文、结果与分析、结论和致谢。

其中，引言部分将介绍发电机组温升试验的背景和意义；正文部分将详细描述温升试验方法、测试设备和仪器以及试验步骤；结果与分析部分将总结试验结果并进行进一步的数据分析；结论部分将总结实验得出的结论，并提出建议和展望；最后，致谢部分将感谢参与本次试验过程中给予支持和帮助的人员。

1.3 目的本篇文章旨在提供一份发电机组温升试验报告模板范文，供读者参考。

通过撰写这份模板范文，我们希望能够揭示温升试验的重要性，并介绍试验的基本步骤和方法。

同时，我们将对试验结果进行分析和评价，并提出可能存在的问题和改进方案。

最后，我们将总结试验结论并给出对发电机组温升试验的启示和建议，以及未来进一步研究的方向和展望。

通过这篇文章，读者将能够了解到发电机组温升试验的目的和意义，并获得编写一份完整且高质量的试验报告模板的指导。

2. 正文:2.1 温升试验方法:温升试验是评估发电机组性能和稳定性的重要方法之一。

该实验通过加负载来模拟发电机运行时产生的热效应，测量发电机在工作过程中的温度变化情况，以判断其散热性能。

温升试验一般分为静态负载法和动态负载法。

静态负载法通过在发电机上施加恒定负载，使其长时间运行并稳定下来，在不同的时间间隔内测量并记录温度变化。

动态负载法则通过交替施加不同的负载水平，并根据每个负载周期内的温度变化情况进行测量。

在进行温升试验前，需要事先确定所使用的发电机额定功率和允许最高温度限值。

同时，还应制定合理的测试方案，包括试验持续时间、采样频率以及负载大小等参数。

2.2 温升测试设备和仪器:进行温升试验所需的设备和仪器主要包括以下几个方面：- 发电机组：供电源并输出所需负载；- 负载装置：用于施加恒定或交替负载；- 温度传感器：用于测量不同部位的温度变化；- 数据采集系统：用于实时记录和存储温度数据；- 控制装置：用于控制负载的施加方式和持续时间。

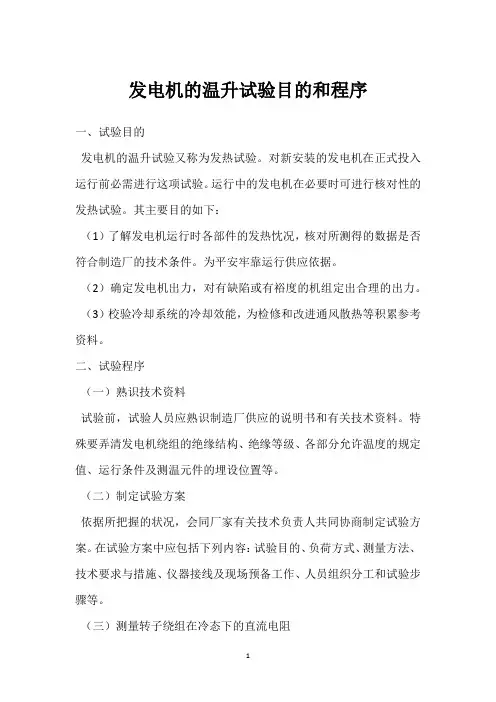

发电机的温升试验目的和程序一、试验目的发电机的温升试验又称为发热试验。

对新安装的发电机在正式投入运行前必需进行这项试验。

运行中的发电机在必要时可进行核对性的发热试验。

其主要目的如下：（1）了解发电机运行时各部件的发热忱况，核对所测得的数据是否符合制造厂的技术条件。

为平安牢靠运行供应依据。

（2）确定发电机出力，对有缺陷或有裕度的机组定出合理的出力。

（3）校验冷却系统的冷却效能，为检修和改进通风散热等积累参考资料。

二、试验程序（一）熟识技术资料试验前，试验人员应熟识制造厂供应的说明书和有关技术资料。

特殊要弄清发电机绕组的绝缘结构、绝缘等级、各部分允许温度的规定值、运行条件及测温元件的埋设位置等。

（二）制定试验方案依据所把握的状况，会同厂家有关技术负责人共同协商制定试验方案。

在试验方案中应包括下列内容：试验目的、负荷方式、测量方法、技术要求与措施、仪器接线及现场预备工作、人员组织分工和试验步骤等。

（三）测量转子绕组在冷态下的直流电阻转子绕组的直流电阻在温升试验中是很重要的数据。

由于转子温度是依据绕组的直流电阻换算而得到的，所以电阻测量精确与否将直接影响整个试验结果，为此在进行这项工作时要求做到特殊细致，尽可能削减由于测量或试验方法所带来的误差。

测量直流电阻的方法有电桥法和直流电压降法，下面简要介绍方法。

转子绕组冷态直流电阻，最好在安装竣工投入运行前进行测量，由于在这种状况下，转子温度与温室相差很小。

在试验中应精确测定温室和转子温度。

两者之间的温度差不得超过±30℃。

当两者之间温差大时，可起动电机使其空转3~4h，测量出、入口风湿，取其平均值作为转子温度。

对电流回路，应将软铜带绑在滑环上，在电压回路中的引线力求最短，使用的豪伏表应具有高内阻，一般规定表的内阻应大于引线或转子电阻200倍以上。

试验时应先合电源开关，待电流稳定后，再将电压线接上，然后读取电压、电流值。

拉闸时的操作过程与合闸时相反。
