110 kv开关控制回路及控制回路断线异常分析处理

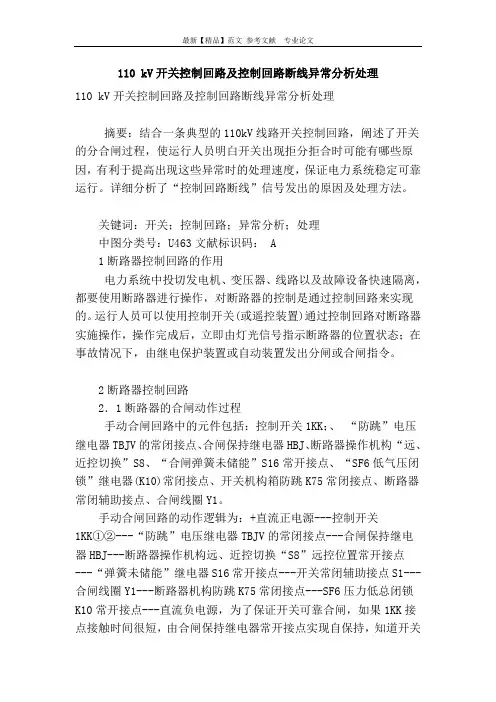

110 kV开关控制回路及控制回路断线异常分析处理110 kV开关控制回路及控制回路断线异常分析处理摘要：结合一条典型的110kV线路开关控制回路，阐述了开关的分合闸过程，使运行人员明白开关出现拒分拒合时可能有哪些原因，有利于提高出现这些异常时的处理速度，保证电力系统稳定可靠运行。
详细分析了“控制回路断线”信号发出的原因及处理方法。
关键词：开关；控制回路；异常分析；处理中图分类号：U463文献标识码： A1断路器控制回路的作用电力系统中投切发电机、变压器、线路以及故障设备快速隔离，都要使用断路器进行操作，对断路器的控制是通过控制回路来实现的。
运行人员可以使用控制开关(或遥控装置)通过控制回路对断路器实施操作，操作完成后，立即由灯光信号指示断路器的位置状态；在事故情况下，由继电保护装置或自动装置发出分闸或合闸指令。
2断路器控制回路2．1断路器的合闸动作过程手动合闸回路中的元件包括：控制开关1KK；、“防跳”电压继电器TBJV的常闭接点、合闸保持继电器HBJ、断路器操作机构“远、近控切换”S8、“合闸弹簧未储能”S16常开接点、“SF6低气压闭锁”继电器(K10)常闭接点、开关机构箱防跳K75常闭接点、断路器常闭辅助接点、合闸线圈Y1。
手动合闸回路的动作逻辑为：+直流正电源---控制开关1KK①②---“防跳”电压继电器TBJV的常闭接点---合闸保持继电器HBJ---断路器操作机构远、近控切换“S8”远控位置常开接点---“弹簧未储能”继电器S16常开接点---开关常闭辅助接点S1---合闸线圈Y1---断路器机构防跳K75常闭接点---SF6压力低总闭锁K10常开接点---直流负电源，为了保证开关可靠合闸，如果1KK接点接触时间很短，由合闸保持继电器常开接点实现自保持，知道开关合上，靠开关的辅助接点解除自保持回路。
2.1.1主要部件的作用(1)控制开关1KK1KK在综合自动化变电站中一般和微机测控装置安装在一面屏上，用于实现对断路器的操作，从断路器的控制开关到其操动机构的工作电压均为直流220V，在技术手段上通常称为“强电控制”。
110kV变电站二次回路图解
搜狐博客> 左路传中> 日志> 110kV变电站二次回路图解2007-07-14 | 第三章断路器的控制--110kV六氟化硫（SF6）断路器标签：断路器六氟化硫2.110kV六氟化硫（SF6）断路器SF6断路器是110kV电压等级最常用的开断电器，关于它的控制，本章选用的模型是西高电气公司生产的LW25-126型SF6断路器。
LW25-126型SF6断路器广泛应用于110kV电压等级，运行经验丰富，具有一定的代表性。
2.1操作机构LW25-126型SF6断路器采用弹簧机构，其机构电气回路如图3-1-1、图3-1-2所示。
图3-1-1 （点击看大图）图3-1-2（点击看大图）图3-1-1所示的是断路器机构的控制回路图，红色部分为合闸回路，绿色部分为跳闸回路，黄色部分为储能电机启动回路。
图3-1-2所示为弹簧储能电机的电源回路。
主要部件的符号与名称对应关系如表3-1所示。
表3-1 LW25-126型六氟化硫断路器控制回路主要部件符号名称备注11-52C 合闸操作按钮手动合闸11-52T 分闸操作按钮手动跳闸43LR “远方/就地”切换开关52Y “防跳”继电器8M 空气开关储能电机电源投入开关88M 储能电机接触器动作后接通电机电源48T 电动机超时继电器49M 电动机过流继电器49MX 辅助继电器反映电机过流、过热故障33hb 合闸弹簧限位开关33HBX 辅助继电器反映合闸弹簧储能状态52a、52b 断路器辅助接点52a为常开接点、52b为常闭接点63GLX SF6低气压闭锁继电器LW25-126型SF6断路器的操作回路中，有一个“远方/就地”切换开关43LR。
“就地”是指在断路器本体机构箱使用合闸按钮11-52C或分闸按钮11-52T操作，“远方”是指一切通过微机操作箱向断路器发出的跳、合闸指令。
正常运行情况下，43LR处于“远方”状态，由操作人员在控制室对断路器进行操作；对断路器进行检修时，将43LR置于“就地”状态，在断路器本体进行跳、合闸试验。

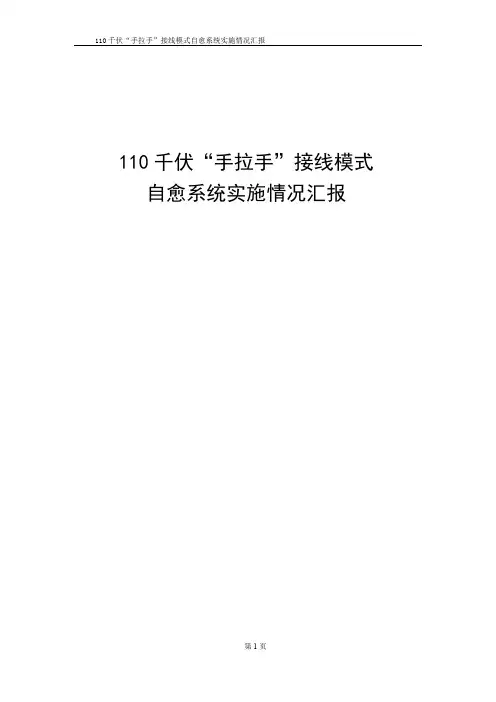

110千伏手拉手接线模式
110千伏“手拉手”接线模式自愈系统实施情况汇报1、运行方式分析本次涉及的提高供电可靠性的110kV回路，共28串。
其典型的110kV站系统互连及运行方式，如图2-1所示。
图1 正常运行方式示意图如图1所示，两侧为220kV电源站A和B,中间是3个110kV变电站C、D、E。
正常运行时，有2条供电环网，分别是A1-C1-C2-D1-D2-E1-E2-B1和A2-C4-C5-D4-D5-E4-E5-B2，所有220kV和110kV站的分段开关正常运行断开，分段自切准备中。
C1和E5正常运行时断开，作为两条供电环网的母线联络开关。
2、自愈系统设计原则和目标自愈系统的设计原则：广域实时采样、实时交换数据、实时判别、实时控制，通过实时接收区域全景信息，进行综合逻辑判断；故障时，通过故障定位、故障隔离、快速合上备用电源开关提高电网的自愈能力；如果自愈系统动作不成功，110kV失电站的10kV侧的备自投装置会接着动作使区域电网快速准确地恢复供电。
自愈系统的建设目标：正常运行方式下，最佳开环点的辅助决策；串中110kV 故障情况下，快速故障定位，自动隔离通过110kV开关的自动分合闸，实现110kV 自愈恢复供电；减少人为的判断及操作时间；实现同一电压等级的备用电源自动投入。
通过实施自愈系统，将故障处理时间,可以由以往的人工操作小时级提高到现在自动控制的秒级。
自愈系统的动作时间：按躲过110kV线路重合闸1S，同时较10kV分段自切（整定动作时间一般2.5～3s）要快，因此整定在1.5~2S左右比较合适。
各种运行方式下自愈系统动作情况表如下：3、自愈系统方案3.1自愈系统构架3.2、控制装置系统信息量采集方案根据自愈系统逻辑工作要求，其需要对手拉手环网的网络拓扑进行识别，故对整个环路上各回110kV线路的断路器位置、交流电流电压量、线路保护、母差保护动作信号量应进行采集。
对于220kV变电站，需采集110kV线路的断路器位置信号、交流电流电压量、线路保护动作信号量，若两回路均从同一个220kV变电站引出，建议增加采集110kV分段的断路器位置信号。
继电保护 信号回路图识绘
信号回路图识绘
课程目标
1
任务目标
变电站中，必要安装有完善而可靠的信号装 置，以供运行人员经常监视站内各种电气设备和 系统的运行状态。本课程目标让新员工认知学会 站内信号回路。
2
知识目标
介绍变电站信号回路，分析信号回路的发 生。
目录
一、基础介绍 二、监控信号结构来源 三、信号回路图识绘
目录
一、基础介绍 二、监控信号结构来源 三、信号回路图识绘
目录
一、基础介绍 二、封锁及开放监控信号功能介绍 二、监控信号结构来源
三、信号回路图识绘
目录
一、基础介绍 二、监控信号结构来源 三、信号回路图识绘
监控信号来源结构
这些信号报 文怎么来的
呢
监控信号来源结构
（一）监控信号发送设计分布置图
左图可见变电站传统的监测 和控制系统是通过常规的继电保 护及二次接线和RTU装置，功能 主要为完成与远方调度主站通信 实现“四遥”(遥测，遥信，遥 调，遥控)，继电保护及自动装 置与系统联结采用硬接点状态接 入。
的信号
物理上，可以看 到的，摸得到的
实际节点
ห้องสมุดไป่ตู้
硬接点不需要 加工，测控装置 采集后直接上送
监控后台
传输介质是电缆
监控信号来源结构
（四）软报文具体介绍
软报文
通过通信规约 以报文形式向后 台传输，再通过 对应规约由后台 解释出来，无需 要实际的接线
通过 以太网等通信 通道以报文的形 式上送由各厂的 规约解释最终
接地刀闸 （2241B0、2241C0、224140）
基础介绍
（二）监控信号类型
一般的提醒告知信
提
号，不需要进行处
示
课程目标
1
任务目标
变电站中，必要安装有完善而可靠的信号装 置，以供运行人员经常监视站内各种电气设备和 系统的运行状态。本课程目标让新员工认知学会 站内信号回路。
2
知识目标
介绍变电站信号回路，分析信号回路的发 生。
目录
一、基础介绍 二、监控信号结构来源 三、信号回路图识绘
目录
一、基础介绍 二、监控信号结构来源 三、信号回路图识绘
目录
一、基础介绍 二、封锁及开放监控信号功能介绍 二、监控信号结构来源
三、信号回路图识绘
目录
一、基础介绍 二、监控信号结构来源 三、信号回路图识绘
监控信号来源结构
这些信号报 文怎么来的
呢
监控信号来源结构
（一）监控信号发送设计分布置图
左图可见变电站传统的监测 和控制系统是通过常规的继电保 护及二次接线和RTU装置，功能 主要为完成与远方调度主站通信 实现“四遥”(遥测，遥信，遥 调，遥控)，继电保护及自动装 置与系统联结采用硬接点状态接 入。
的信号
物理上，可以看 到的，摸得到的
实际节点
ห้องสมุดไป่ตู้
硬接点不需要 加工，测控装置 采集后直接上送
监控后台
传输介质是电缆
监控信号来源结构
（四）软报文具体介绍
软报文
通过通信规约 以报文形式向后 台传输，再通过 对应规约由后台 解释出来，无需 要实际的接线
通过 以太网等通信 通道以报文的形 式上送由各厂的 规约解释最终
接地刀闸 （2241B0、2241C0、224140）
基础介绍
（二）监控信号类型
一般的提醒告知信
提
号，不需要进行处
示
怎样看110kV变电站典型二次回路图11-12完成版概要
第 11章外桥与内桥二次接线的比较桥形接线是在变电站只有两条线路和两台主变时经常采用的主接线形式,分为内桥和外桥两种,都是由三台断路器(进线断路器 DL1和 DL2、桥断路器 DL3组成的。
外桥和内桥两种接线形式具体如图 11-1所示。
内桥接线时,桥断路器 DL3在DL1、 DL2和两台主变之间;外桥接线时,桥断路器 DL3在 DL1、 DL2和两条110kV 线路之间。
我们在城区最常见到 110kV 桥形接线变电站多为内桥, 这种变电站一般作为110kV 电压等级的终端变电站使用,以 10kV 电压等级向城区用户输出电能。
两条110kV 线路互为备用,无 110kV 穿越功率, 不配置 110kV 线路保护, 按照进线备自投方式配置高压侧备自投。
外桥变电站多作为 110kV 电压等级环网中的联络变电站使用, 在外桥断路器处配置双向线路保护,站内不配置高压侧备自投。
11.1 两种桥型接线的特点关于内桥和外桥的优缺点以及适用原则 , 事实上各种说法并没有统一,我们仅根据图 11-2做一些表面现象的分析。
图 11-2-①:内桥,无 110kV 穿越功率。
控制 DL3即可控制 #2主变的投退 , 对 #1主变没有影响 ; #2主变保护跳闸不会影响 #1主变运行。
停运 #1主变会造成 #2主变失压; #1主变保护跳闸会造成 #2主变失压。
图 11-2-②:内桥,有 110kV 穿越功率。
内桥接线时并不是绝对不能考虑功率送出,在这种运行状态下 , 控制 DL2即可控制是否通过 #2线路对外输出电能,不影响 #2主变的运行 , 适用于 110kV 线路需要经常操作的情况 ; #2线路故障导致的 DL2跳闸不会影响 #2主变的运行。
停运 #1或 #2主变时都会造成无法通过 #2线路输出电能, 即联络线中断; #1或 #2主变保护跳闸都会造成联络线中断。
图 11-2-③:外桥,无 110kV 穿越功率。
两台主变运行而外桥断路器不投入的情况 , 其实就是两套线路变压器组接线,两台主变相互之间没有任何影响。
