单片机原理实验报告实验题目外部中断实验一、实验目的1．掌握用外部中断方式实现控制的方法。

2．掌握中断优先级的使用方法。

3. 掌握用Proteus实现单片机系统仿真的方法。

二、实验预备知识外部中断信号由P3.2(P3.3)管脚输入，当中断触发方式控制位ITO（IT1）为1时，CPU 在每个机器周期的S5P2采样P3.2(P3.3)管脚，如果连续两次采样，前一次采样为高电平，后一次采样为低电平，则认为有中断申请，随即使中断标志位IE0（IE1）置1，向CPU申请中断，直到该中断被CPU响应。

当定时器以计数方式工作，计数初值为满量程，在计数输入端T0（T1）输入负跳变信号时，计数器将加1并产生溢出，随即使溢出标志位TF0（TF1）置1，向CPU申请中断，直到该中断被CPU响应。

三、实验内容P1口做输出口,接八只发光二极管,利用手控单脉冲信号作为外部中断信号，编写控制程序，使八只发光二极管按一定的规律循环点亮。

1．程序1: 从外部中断0请求输入端(P3.2)输入脉冲信号2．程序2: 从定时器0的外部输入端(P3.4)输入脉冲信号四、实验参考电路P1口接发光二极管的阴极，P1口的管脚输出低电平时对应的发光二极管点亮，实验电路图如图4-1所示。

图4-1 外部中断实验电路五、实验参考程序ORG 0003HAJMP INT00 ORG 0013H AJMP INT11 ORG 0050H MAIN:SETB EASETB EX0SETB EX1SETB PX1SETB IT0SETB IT1MOV A,#0FEH LP1:MOV P1,ALCALL DELAY RL ASJMP LP1ORG 0100H INT00:PUSH ACCMOV A,#0FCH MOV R1,#7 LP2:MOV P1,A LCALL DELAY RL ADJNZ R1,LP2 POP ACCRETIORG 0150H INT11:PUSH ACCMOV A,#3FH MOV R2,#7 LP3:MOV P1,ALCALL DELAY RR ADJNZ R2,LP3 POP ACCRETIORG 0200H DELAY:MOV R3,#20 L1:MOV R7,#200 L2:MOV R6,#123 NOPL3:DJNZ R6,L3 DJNZ R7,L2 DJNZ R3,L1 RETEND六、实验分析与总结。

一、实验目的1. 理解单片机外部中断的工作原理和触发条件。

2. 掌握如何通过外部中断实现计数功能。

3. 学习中断服务程序的设计方法。

4. 提高单片机编程和调试能力。

二、实验环境1. 单片机：80C512. 开发工具：Keil uVision3. 实验电路：按键、LED灯、单片机及其相关外围电路三、实验原理外部中断是指单片机通过外部引脚接收到的中断信号，使得CPU暂停当前程序，转而执行中断服务程序。

本实验通过外部中断实现计数功能，具体原理如下：1. 将单片机的某个外部引脚（如P3.2）设置为外部中断0（INT0）的触发引脚。

2. 在外部中断0的中断服务程序中，设置一个计数变量，每次中断发生时，计数变量加1。

3. 将计数变量的值通过LED灯显示出来，以观察计数过程。

四、实验步骤1. 创建Keil uVision项目，并添加80C51固件库。

2. 编写C语言程序，实现以下功能：- 初始化外部中断0，设置中断触发方式为下降沿触发。

- 初始化定时器，用于产生中断。

- 编写外部中断0的中断服务程序，实现计数功能。

- 编写主函数，用于设置单片机的工作状态和显示计数结果。

3. 编译并下载程序到单片机。

4. 连接实验电路，包括按键、LED灯和单片机及其相关外围电路。

5. 观察实验现象，验证计数功能是否实现。

五、实验结果与分析1. 实验现象：按下按键，LED灯显示的计数值加1。

2. 分析：- 外部中断0的中断服务程序被正确调用。

- 计数变量在每次中断发生时加1。

- LED灯能够正确显示计数结果。

六、实验总结1. 本实验成功实现了通过外部中断实现计数功能，验证了单片机外部中断的工作原理。

2. 通过编写中断服务程序，掌握了中断编程方法。

3. 实验过程中，遇到了一些问题，如中断服务程序编写错误、程序编译错误等，通过查阅资料和调试，最终解决了问题。

4. 通过本次实验，提高了单片机编程和调试能力，加深了对单片机外部中断的理解。

单片机外部中断实验程序单片机外部中断是一种常用的硬件中断方式，可以使单片机在执行主程序的同时，及时响应外部设备的信号，并进行相应的处理。

在本实验中，我们将编写一段简单的程序，用于实现单片机外部中断的功能。

首先，我们需要明确实验的硬件配置。

本实验中，我们使用的是STC89C52单片机，其中P3.2引脚作为外部中断0的引脚。

接下来，我们将详细介绍实验的步骤。

首先，在主程序中，我们需要首先对单片机的外部中断进行初始化设置。

具体的设置步骤如下：1.设置外部中断引脚的工作方式。

我们需要将P3.2引脚设置为外部中断0的工作模式。

可以通过将P3.2引脚对应的P3CON寄存器位设置为1来实现。

2.设置外部中断的触发方式。

单片机外部中断可以通过电平触发或边沿触发来响应外部设备的信号。

在本实验中，我们选择边沿触发方式。

可以通过将IE寄存器中的EX0位设置为1来实现。

然后，在程序的主循环中，我们可以编写一个简单的实验程序，用于验证外部中断的功能。

具体的步骤如下：1.在主循环中，我们可以设置一个循环延时函数，用于模拟主程序的执行过程。

2.在循环延时函数的适当位置，可以编写一段代码来模拟外部设备的信号触发。

可以通过向P3.2引脚输出一个高电平信号来触发外部中断。

3.在外部中断的中断服务函数中，我们可以编写一段简单的代码，用于处理外部中断触发时的操作。

可以通过向LED等外设输出一个特定的信号，以验证中断服务函数的正确性。

最后，在程序的尾部，我们可以添加一个死循环，用于保证程序的持续运行。

具体的代码如下所示：```#include<reg52.h>sbit LED=P1^0;void delay(unsigned int t){unsigned int i,j;for(i=t;i>0;i--)for(j=110;j>0;j--);}void ExternalInterrupt0()interrupt0{LED=~LED;delay(100);}void main(){IT0=1;//设置外部中断0为边沿触发EX0=1;//允许外部中断0EA=1;//允许总中断while(1){//主循环中的其他操作delay(1000);}}```通过以上的程序，我们可以实现单片机的外部中断功能。

南昌大学实验报告学生姓名：学号：专业班级：实验类型：⃞验证⃞综合⃞设计⃞创新实验日期：2019. 4.30 实验成绩：实验四外部中断实验（一）实验目的1.掌握单片机外部中断原理；2.掌握数码管动态显示原理。

（二）设计要求1.使用外部中断0和外部中断1；2.在动态数码管上显示中断0次数，中断1用作次数清0，数码管采用74HC595驱动。

（三）实验原理1.中断：计算机执行主程序过程中，由于临时重要事件，需要暂停当前程序的运行，转到中断服务程序去处理临时事件，处理完后又返回原程序的断点处继续运行。

图1STC15单片机的中断系统包含21个中断源,2个中断优先级,二级中断服务嵌套,中断允许寄存器IE、IE2和INT_CLKO控制中断允许。

中断优先级寄存器IP、IP2管理中断优先级。

同优先级中断同时提出中断请求时，由内部的查询逻辑确定响应次序。

中断请求源中的外部中断0（INT0）和外部中断1（INT1）详述如下：1)外部中断0（INT0）：中断信号由P3.2引脚输入。

通过IT0来设置中断请求的触发方式。

当IT0为“1”时，外部中断0为下降沿触发；当IT0为“0”时，无论是上升沿还是下降沿，都会引发外部中断0.一旦输入信号有效，则置位IE0标志，向CPU申请终端。

2)外部中断1（INT1）：中断信号由P3.3引脚输入。

通过IT1来设置中断请求的触发方式。

当IT1为“1”时，外部中断0为下降沿触发；当IT1为“0”时，无论是上升沿还是下降沿，都会引发外部中断0.一旦输入信号有效，则置位IE0标志，向CPU申请终端。

2.LED数码管是显示数字和字母的常见显示器件，由8个发光二极管构成，结构如图2：图2段码：a、b、c、d、e、f、g、dp段的二进制代码（a为最低位），控制显示字型。

位选：公共端com，控制数码管是否显示。

3.数码管动态显示原理：任何时刻只有一个数码管处于显示状态，单片机采用“扫描”方式控制各个数码管轮流显示，通常将所有数码管段码线的相应段并联在一起，由一个8位I/O 端口控制。

单片机中断一、Interrupt 0——外部中断：初始化为：EA=1;(开启中断)IT=0；（电平触发方式，IT=1表示下降沿等边沿式触发）EX0=1;（允许中断）例子：#include<reg51.h>#include<intrins.h>sbit P3_0=P3^0;int i;void main( ){… …IT0=0; //设为电平触发方式EA=1; //CPU开放中断EX0=1; //允许中断… …}void int_0( ) interrupt 0 {P3_0=0; //由P3.0输出0_nop_( );_nop_( );P3_0=1; //由P3.0输出1，撤除i=P1; //输入数据… …}二、Interrupt 1——定时器T0溢出：1、初始化：1）、TR0=1;(启动定时器T0)EA=1；（开启中断）ET0=1；（允许T0中断）2）、对于时间的计算：对于晶振为12Mhz的单片机，其一个周期为1微秒。

方式0：TCON D7D0所以这是由十三位计数器组成的,计算方法为：)t/N (213周期注：=-=N X TMOD=OX00;方式1：所以这是由16位计数器组成的，其计算方法为： 例:TMOD=OX01;TH0=(N -65536)/256; TL0=(N -65536)%256; 同理N=t/晶振周期 方式2：TCON D7D0TCON D7D016X=2-N这是8位计数器，计算方法如下：N=82（N=t/晶振周期）X-方式2特别适合于较精确的脉冲信号发生器。

此时TMOD=OX06;例如，利用T0扩展一个外部中断源。

将T0设置为计数器方式，按方式2工作，TH0、TL0的初值均为0FFH，T0允许中断，CPU开放中断。

程序为：TMOD=0x06；//置T0为计数器方式2TL0=0x0FF；//置计数初值TH0=0x0FF;TR0=1；//启动T0工作EA=1；//CPU开中断ET0=1；//允许T0中断对于方式3一般不用所以这里暂不介绍了。

一.外部中断相关寄存器1.定时器/计数器控制寄存器控制寄存器（TCON）IT0：外部中断0触发方式控制位当IT0=0时，为电平触发方式（低电平有效）当IT0=1时，为边沿触发方式（下降沿有效）IT1：外部中断1触发方式控制位当IT1=0时，为电平触发方式（低电平有效）当IT1=1时，为边沿触发方式（下降沿有效）2.中断允许控制寄存器（IE）EX0：外部中断0允许位；EX1：外部中断1允许位；EA ：CPU中断允许（总允许）位。

二.外部中断的处理过程1、设置中断触发方式，即IT0=1或0，IT1=1或02、开对应的外部中断，即EX0=1或EX1=1;3、开总中断，即EA=1；4、等待外部设备产生中断请求，即通过,口连接外部设备产生中断5、中断响应，执行中断服务函数三.程序编写要求：通过两位按键连接外部中断0和1，设定外部中断0为下降沿触发方式，外部中断1为低电平触发方式，按键产生中断使数字加减，用一位共阳极数码管来显示数值。

目的：感受外部中断对程序的影响，体会低电平触发和下降沿触发的区别。

#include<>#define uint unsigned int #define uchar unsigned char uchar code dat[] ={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};uint num;void main(){EA=1; //开总中断IT0=1; //下降沿触发IT1=0; //低电平触发EX0=1; //外部中断0允许EX1=1; //外部中断1允许while(1){P0=dat[num%10];}}void plus() interrupt 0//外部中断0 {EX0=0;num++;EX0=1;}void minus() interrupt 2//外部中断1{EX1=0;num--;EX1=1;}。

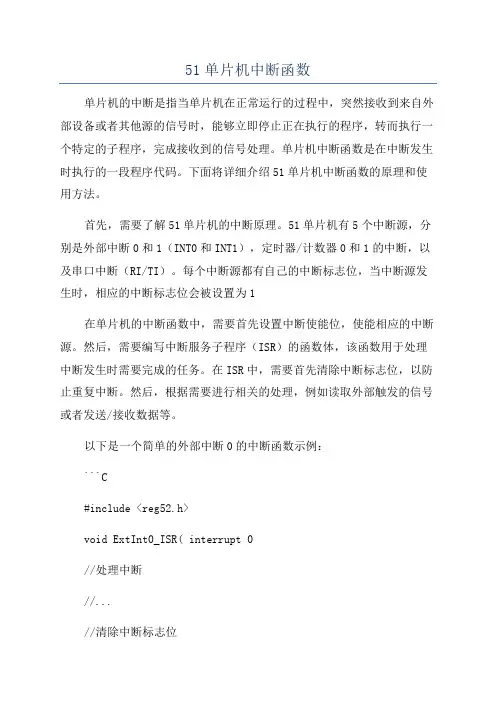

51单片机中断函数单片机的中断是指当单片机在正常运行的过程中，突然接收到来自外部设备或者其他源的信号时，能够立即停止正在执行的程序，转而执行一个特定的子程序，完成接收到的信号处理。

单片机中断函数是在中断发生时执行的一段程序代码。

下面将详细介绍51单片机中断函数的原理和使用方法。

首先，需要了解51单片机的中断原理。

51单片机有5个中断源，分别是外部中断0和1（INT0和INT1），定时器/计数器0和1的中断，以及串口中断（RI/TI）。

每个中断源都有自己的中断标志位，当中断源发生时，相应的中断标志位会被设置为1在单片机的中断函数中，需要首先设置中断使能位，使能相应的中断源。

然后，需要编写中断服务子程序（ISR）的函数体，该函数用于处理中断发生时需要完成的任务。

在ISR中，需要首先清除中断标志位，以防止重复中断。

然后，根据需要进行相关的处理，例如读取外部触发的信号或者发送/接收数据等。

以下是一个简单的外部中断0的中断函数示例：```C#include <reg52.h>void ExtInt0_ISR( interrupt 0//处理中断//...//清除中断标志位EX0=0;//使能外部中断0//...EX0=1;void main//设置中断使能位EA=1;//总中断使能位EX0=1;//使能外部中断0//...while (1)//主程序代码//...}```在上述代码中，`ExtInt0_ISR`函数是外部中断0的中断服务子程序，它使用`interrupt 0`关键字来声明，表示该函数用于处理外部中断0。

在`ExtInt0_ISR`函数体中，可以编写处理中断的代码。

在`main`函数中，首先使用`EA=1`来使能总中断，然后使用`EX0=1`使能外部中断0。

在主程序中的循环中，单片机会一直运行，直到外部中断0发生。

当外部中断0发生时，单片机会立即跳转到`ExtInt0_ISR`函数执行相应的任务。

stc8系列单片机前5个中断源的中断子函数框架中断是单片机中一种重要的事件处理机制，能够在系统发生某个指定的事件时，立即打断当前的程序执行，转而执行中断服务程序。

STC8系列单片机提供了多种中断源，本文将介绍其中前5个中断源的中断子函数框架。

一、外部中断0外部中断0是通过INT0引脚触发的中断源。

当INT0引脚的电平发生变化时，可触发外部中断0。

以下是外部中断0的中断子函数框架：```Cvoid INT0_ISR() interrupt 0{// 中断服务程序的代码// ...}```二、外部中断1外部中断1是通过INT1引脚触发的中断源。

当INT1引脚的电平发生变化时，可触发外部中断1。

以下是外部中断1的中断子函数框架：```Cvoid INT1_ISR() interrupt 2{// 中断服务程序的代码// ...}```三、定时器0中断定时器0中断是使用定时器0作为中断源。

定时器0可以设定一个计时周期，当计时器溢出时，会触发定时器0中断。

以下是定时器0中断的中断子函数框架：```Cvoid TIMER0_ISR() interrupt 1{// 中断服务程序的代码// ...}```四、定时器1中断定时器1中断是使用定时器1作为中断源。

定时器1可以设定一个计时周期，当计时器溢出时，会触发定时器1中断。

以下是定时器1中断的中断子函数框架：```Cvoid TIMER1_ISR() interrupt 3{// 中断服务程序的代码// ...}```五、串口中断串口中断是通过串口通信接收和发送数据时触发的中断源。

当接收到数据或发送完成时，可触发串口中断。

以下是串口中断的中断子函数框架：```Cvoid UART_ISR() interrupt 4{// 判断中断类型if (RI){// 接收中断// 中断服务程序的代码// ...}else if (TI){// 发送中断// 中断服务程序的代码// ...}}```总结：以上是STC8系列单片机前5个中断源的中断子函数框架。

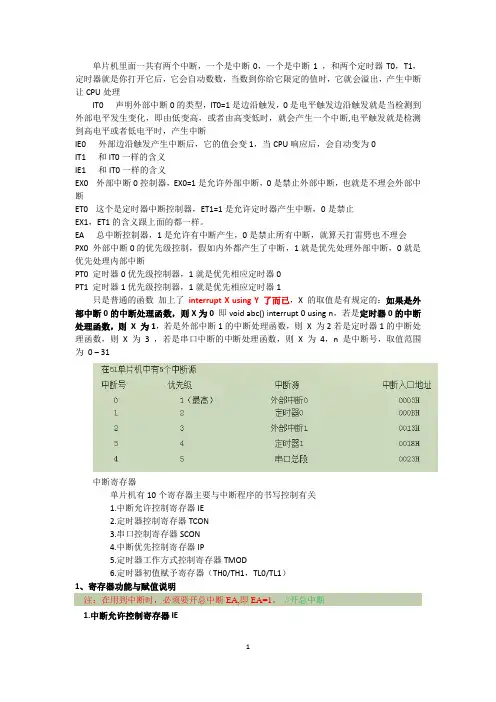

单片机里面一共有两个中断，一个是中断0，一个是中断1 ，和两个定时器T0，T1，定时器就是你打开它后，它会自动数数，当数到你给它限定的值时，它就会溢出，产生中断让CPU处理IT0 声明外部中断0的类型，IT0=1是边沿触发，0是电平触发边沿触发就是当检测到外部电平发生变化，即由低变高，或者由高变低时，就会产生一个中断,电平触发就是检测到高电平或者低电平时，产生中断IE0 外部边沿触发产生中断后，它的值会变1，当CPU响应后，会自动变为0IT1 和IT0一样的含义IE1 和IT0一样的含义EX0 外部中断0控制器，EX0=1是允许外部中断，0是禁止外部中断，也就是不理会外部中断ET0 这个是定时器中断控制器，ET1=1是允许定时器产生中断，0是禁止EX1，ET1的含义跟上面的都一样。

EA 总中断控制器，1是允许有中断产生，0是禁止所有中断，就算天打雷劈也不理会PX0 外部中断0的优先级控制，假如内外都产生了中断，1就是优先处理外部中断，0就是优先处理内部中断PT0 定时器0优先级控制器，1就是优先相应定时器0PT1 定时器1优先级控制器，1就是优先相应定时器1只是普通的函数加上了interrupt X using Y 了而已，X 的取值是有规定的：如果是外部中断0的中断处理函数，则X为0即void abc() interrupt 0 using n，若是定时器0的中断处理函数，则X 为1，若是外部中断1的中断处理函数，则X 为2若是定时器1的中断处理函数，则X 为3 ，若是串口中断的中断处理函数，则X 为4，n 是中断号，取值范围为0 – 31中断寄存器单片机有10个寄存器主要与中断程序的书写控制有关1.中断允许控制寄存器IE2.定时器控制寄存器TCON3.串口控制寄存器SCON4.中断优先控制寄存器IP5.定时器工作方式控制寄存器TMOD6.定时器初值赋予寄存器（TH0/TH1，TL0/TL1）1、寄存器功能与赋值说明注：在用到中断时，必须要开总中断EA,即EA=1。

51单片机中断原理在单片机的世界里，中断就像是一个随时待命的“紧急事务处理员”。

当单片机正在执行主程序，忙得不可开交时，突然来了一些紧急情况，比如外部设备发来的数据需要立刻处理，或者定时时间到了需要执行特定的操作，这时候中断就发挥作用了。

要理解 51 单片机的中断原理，咱们得先从几个基本概念说起。

首先是中断源。

这可以想象成是引起中断的“源头”。

在 51 单片机中，常见的中断源有外部中断 0、外部中断 1、定时器/计数器 0 溢出中断、定时器/计数器 1 溢出中断，还有串行口中断。

这些中断源就像是不同的“紧急事务”，各自有着特定的触发条件。

比如说外部中断 0 和 1，通常是由外部引脚的电平变化引起的。

当设定的引脚从高电平变为低电平（或者反过来），就会触发相应的外部中断。

定时器/计数器的溢出中断呢，则是当定时器/计数器累计到设定的值时产生的。

这就好比一个闹钟，设定的时间一到，就会响铃提醒。

串行口中断则是在串行通信过程中，出现特定的通信事件时触发。

接下来是中断允许控制寄存器 IE。

它就像是一个“总开关”，决定哪些中断源被允许响应。

如果某个中断源对应的位被设置为 1，就表示允许这个中断源产生中断；如果是 0，就表示禁止。

然后是中断优先级控制寄存器 IP。

在多个中断源同时请求中断时，中断优先级就决定了哪个中断先被处理。

优先级高的中断会先得到响应，处理完后再处理优先级低的中断。

当一个中断发生时，单片机可不是手忙脚乱地随便处理。

它有着一套严格的中断响应流程。

首先，单片机在执行主程序时，会不断检测是否有中断请求。

一旦检测到有中断请求，并且中断是被允许的，单片机会暂停当前正在执行的主程序，把当前主程序的断点地址（也就是接下来要继续执行主程序的位置）保存起来。

这就像是在一张纸上记下当前做到哪一步了，等处理完中断回来还能接着做。

然后，单片机就会跳转到相应的中断服务程序去执行。

中断服务程序就像是专门处理紧急事务的“小分队”，有着特定的任务和处理逻辑。
