滤料技术标准和规范(二期)(CJT43-2005)

解压密码滤袋检验标准及运行控制第八章、除尘布袋制造的国家标准、质量控制、安装使用等要素。

（一）中国环境保护产品认定技术条件袋式除尘器滤袋前言本技术条件为实行国家环境保护产品认定而制定。

本技术条件由国家环境保护总局提出并归口。

本技术条件由中国环境保护产业协会组织起草，并由中国境保护产业协会袋式除尘委员会具体承担。

本技术条件起草单位：哈尔滨环保设备研究所，上海袋式除尘配件有限公司。

本技术条件主要起草人：朱德生、艾葵本技术条件由国家环境保护总局负责解释。

1范围本技术条件规定了袋式除尘器使用的滤袋的技术要求、试验方法和检验规则。

本技术条件适用于由袋式除尘器用滤袋。

2引用标准下列标准所含条文，在本技术条件中被引用即构成为本技术条件的条文，与本技术条件同效。

GB 12625---90 袋式除尘器用滤料及滤袋技术条件GB 6719----86 袋式除尘器分类及规格性能表示方法GB 12138---89 袋式除尘器性能测试方法JB/T 8471---1996 袋式除尘器安装技术要求与验收规范当上述标准修订时，应使用其最新版本。

3要求3.1 基本要求1.滤袋应符合本技术条件的要求，并按照经规定程序批准的技术文件制造。

2.滤袋所用的滤料、滤袋的型号与规格、圆形滤袋的半周长偏差、扁形滤袋的内周长偏差和扁形滤袋的内周长及长度极限偏差等应符合GB 12625-90的规定。

3.外滤式滤袋也可以用外径或外周长确定规格。

4.圆形滤袋的长度极限偏差应符合表1的规定。

表1 圆形滤袋的长度极限偏差过滤方式长度L长度极限偏差外滤≤6000 +20 0>6000 L/300 0内滤≤12000 0 -405.对需在花板、短管固定的带卡环的滤袋，在工作条件下的拉紧力必须保证滤袋不从花板或短管上脱落。

3.2 滤袋的缝制1.滤袋缝线材质应与滤袋材质相同，滤袋缝线的强度必须>27N。

2.滤袋的纵向缝线必须牢固、平直且不得少于三条。

3.滤袋袋口的环状缝线必须牢固且不得少于二条；滤袋防瘪环的环状缝线必须牢固且每边不得少于二条；滤袋袋底的环状缝线允许单线，但必须缝制二圈以上。

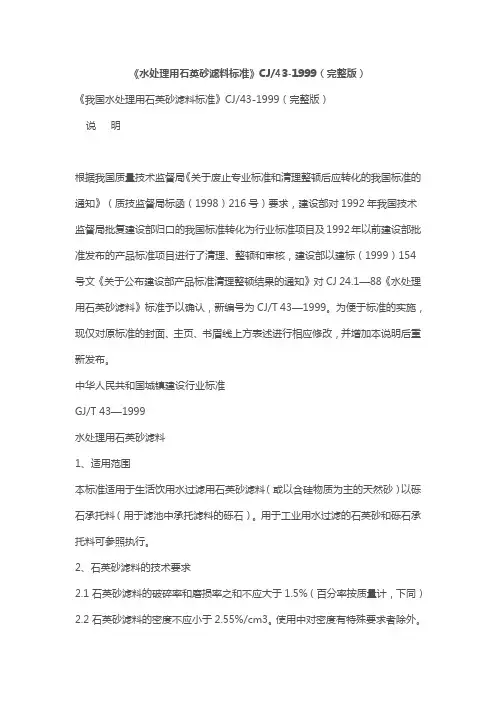

《水处理用石英砂滤料标准》CJ/43-1999（完整版）《我国水处理用石英砂滤料标准》CJ/43-1999（完整版）说明根据我国质量技术监督局《关于废止专业标准和清理整顿后应转化的我国标准的通知》（质技监督局标函（1998）216号）要求，建设部对1992年我国技术监督局批复建设部归口的我国标准转化为行业标准项目及1992年以前建设部批准发布的产品标准项目进行了清理、整顿和审核，建设部以建标（1999）154号文《关于公布建设部产品标准清理整顿结果的通知》对CJ 24.1—88《水处理用石英砂滤料》标准予以确认，新编号为CJ/T 43—1999。

为便于标准的实施，现仅对原标准的封面、主页、书眉线上方表述进行相应修改，并增加本说明后重新发布。

中华人民共和国城镇建设行业标准GJ/T 43—1999水处理用石英砂滤料1、适用范围本标准适用于生活饮用水过滤用石英砂滤料（或以含硅物质为主的天然砂）以砾石承托料（用于滤池中承托滤料的砾石）。

用于工业用水过滤的石英砂和砾石承托料可参照执行。

2、石英砂滤料的技术要求2.1 石英砂滤料的破碎率和磨损率之和不应大于1.5%（百分率按质量计，下同）2.2 石英砂滤料的密度不应小于2.55%/cm3。

使用中对密度有特殊要求者除外。

2.3 石英砂滤料应不含可见泥土，云母和有机杂物，滤料的水浸出液应不含有毒物质。

含泥量不应大于1%密度小于2g/cm3的轻物质的含量不应大于0.2%。

2.4 石英砂滤料的灼烧减量不应大于0.7%。

2.5 石英砂滤料的盐酸可溶率不应大于3.5%。

2.6 石英砂滤料的粒径2.6.1单层或双层滤料滤池的石英砂滤料粒径范围，一般0.5~1.2mm三层滤料滤池石英砂滤料粒径范围，一般为0.5~0.8mm。

2.6.2在各种粒径范围的石英砂滤料中，小于指定下限粒径的不应大于3%，大于指定上限粒径不应大于2%。

2.6.3石英砂滤料的有效粒径和不均匀系数，由使用单位确认。

滤料技术标准和规范（二期）（CJT43-2005）一、滤料清单二、技术标准和规范（1）滤料品质和铺装执行建设部C J/T43-2005《水处理用滤料》部颁行业标准，部分质量指标要求优于此标准。

（2）国家现行包装运输标准。

三、技术要求（一）技术规范要求1.均质滤料石英砂技术性能要求1.1均质滤料石英砂的破碎率和磨损率之和不大于0.3％（百分率按质量计，下同）1.2均质滤料石英砂的密度不小于2.6g/c m3。

1.3S i O2含量不小于97.8﹪。

1.4均质滤料石英砂不含可见泥土、云母和有机杂质，滤料的水浸出液应不含有毒杂质。

含泥量不大于0.1﹪.密度小于2g/c m3的轻物质的含量不大于0.15﹪。

1.5均质滤料石英砂的灼烧减量不大于0.2﹪。

1.6均质滤料石英砂的盐酸可容率不大于0.15﹪。

1.7均质滤料石英砂的有效粒径0.8～1.2m m，不均匀系数K80≤1.30。

1.8小于指定下限粒径的颗粒含量不大于2﹪，大于指定上限的粒径的颗粒含量不大于2﹪。

1.9具有良好的机械强度，经20﹪浓度的盐酸溶液浸泡24小时后，重量减少小于2﹪。

2.承托层砾石技术性能的要求2.1承托层砾石中的颗粒宜接近球形或等边形。

2.2承托层砾石的破碎率和磨损率之和不大于0.3﹪（百分率按质量计，下同）。

2.3承托层砾石的密度不小于2.6g/c m3.2.4承托层砾石不含可见泥土、页岩和有机杂质，承托层砾石的水浸出液不含有毒物质。

含泥量不大于0.1﹪。

密度小于2g/c m3的轻物质的含量不大于0.15﹪。

2.5承托层砾石的盐酸可溶率不大于0.15﹪。

2.6承托层砾石的灼烧减量不大于0.2﹪。

2.7承托层砾石粒径范围分别为2～4m m。

2.8小于指定下限粒径的颗粒含量不大于2﹪，大于指定上限的粒径的颗粒含量不大于2﹪。

3其它要求3.1标志：均质滤料石英砂和承托层砾石的包装袋上应标明产品名称、粒径范围和生产厂名。

3.2包装：使用塑料编织袋包装。

《铁路工程预算定额2011版》中国标准出版社2011年3月出版，规格：32开全套39本（预算定额全套20册）总定价：4147元，总优惠价：2880元预算定额优惠价1480元套。

概算定额优惠价1500元套全国800余城市送货上门,货到付款;其他市区县镇乡村免费办理发货1、铁路工程预算定额第一册路基工程60元2、铁路工程预算定额第二册桥涵工程170元3、铁路工程预算定额第三册隧道工程60元4、铁路工程预算定额第四册轨道工程120元5、铁路工程预算定额第五册通信工程150元6、铁路工程预算定额第六册信号工程150元7、铁路工程预算定额第七册电力工程（上）（下）250元8、铁路工程预算定额第八册电力牵引供电工程（上）（下）200元9、铁路工程预算定额第九册房屋工程（上中下）360元10、铁路工程预算定额第十册给排水工程110元11、铁路工程预算定额第十一册机务车辆机械工程170元12、铁路工程预算定额第十二册站场工程45元13、铁路工程预算定额第十三册信息工程60元14、高速铁路路基、桥梁、隧道、轨道工程补充定额25元15,铁路工程概预算工程量计算规则22元本~《铁路工程概算定额》1、铁路工程概算定额第一册路基工程35元2、铁路工程概算定额第二册桥涵工程120元3、铁路工程概算定额第三册隧道工程160元4、铁路工程概算定额第四册轨道工程130元5、铁路工程概算定额第五册通信工程（上下）200元6、铁路工程概算定额第六册信号工程（上下）180元7、铁路工程概算定额第七册电力工程（上下）240元8、铁路工程概算定额第八册电力牵引供电工程（上下）280元9、铁路工程概算定额第九册房屋工程300元10,铁路工程概算定额第十册给排水工程（上下）160元11、铁路工程概算定额第十一册机务车辆机械工程（上下）230元12、铁路工程概算定额第十二册站场工程80元13、铁路工程概算定额第十三册信息工程65元14、高速铁路路基、桥梁、隧道、轨道工程补充定额25元15,铁路工程概预算工程量计算规则22元本~预算定额优惠价1380元套。

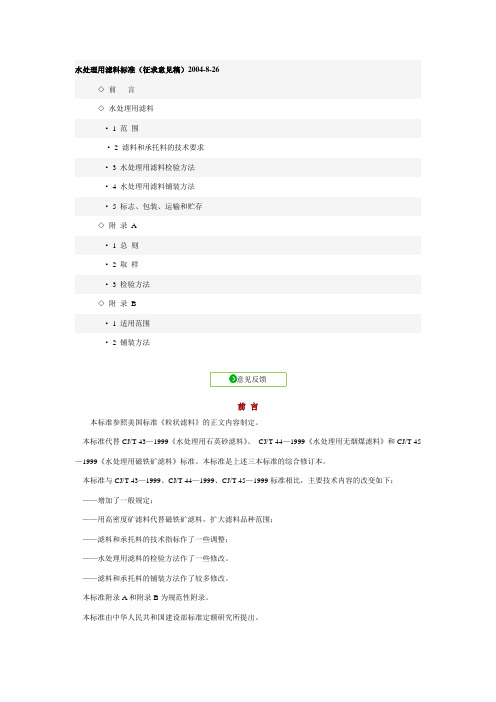

水处理用滤料标准（征求意见稿）2004-8-26◇前言◇水处理用滤料· 1 范围· 2 滤料和承托料的技术要求· 3 水处理用滤料检验方法· 4 水处理用滤料铺装方法· 5 标志、包装、运输和贮存◇附录 A· 1 总则· 2 取样· 3 检验方法◇附录 B· 1 适用范围· 2 铺装方法意见反馈前言本标准参照美国标准《粒状滤料》的正文内容制定。

本标准代替CJ/T 43—1999《水处理用石英砂滤料》、CJ/T 44—1999《水处理用无烟煤滤料》和CJ/T 45—1999《水处理用磁铁矿滤料》标准。

本标准是上述三本标准的综合修订本。

本标准与CJ/T 43—1999、CJ/T 44—1999、CJ/T 45—1999标准相比，主要技术内容的改变如下：——增加了一般规定；——用高密度矿滤料代替磁铁矿滤料，扩大滤料品种范围；——滤料和承托料的技术指标作了一些调整；——水处理用滤料的检验方法作了一些修改。

——滤料和承托料的铺装方法作了较多修改。

本标准附录A和附录B为规范性附录。

本标准由中华人民共和国建设部标准定额研究所提出。

本标准由建设部给水排水产品标准化技术委员会归口。

本标准由中国市政工程中南设计研究院负责起草。

本标准主要起草人：张小平、杨文进、乐丽孙、徐广祥。

水处理用滤料1 范围本标准规定了水处理用滤料的技术要求、检验方法、铺装方法等。

本标准适用于生活饮用水过滤用无烟煤滤料、石英砂滤料、高密度矿滤料、砾石承托料和高密度矿承托料。

用于工业用水过滤的这三种滤料和两种承托料可参照执行。

2滤料和承托料的技术要求2.1一般规定2.1.1滤料和承托料的水浸出液不应含有毒、有害物质。

2.1.2滤料的粒径范围、有效粒径、均匀系数或不均匀系数，均由用户确定。

2.1.3在用户确定的滤料和承托料粒径范围中，小于最小粒径、大于最大粒径的质量均应小于5%（按质量计，下同）。

循环水旁滤方案循环水旁滤设备编制:审核:批准:2014年8月目录1、项目概述 ..................................................................... ...................................................... - 2 - 2、设计依据 ..................................................................... ...................................................... - 2 - 3、设计原则 ..................................................................... ...................................................... - 2 - 4、系统介绍 ..................................................................... ...................................................... - 3 -4.1 介质过滤器工作原理 ..................................................................... ........................... - 3 -4.2 介质过滤器的性能特点...................................................................... ....................... - 4 -4.3 介质过滤器材质 ..................................................................... .................................. - 5 -4.4 介质过滤器运行参数 ..................................................................... ........................... - 5 -4.5 介质过滤系统控制系统简单描述...................................................................... ......... - 5 -4.6 防腐...................................................................... ................................................... - 6 - 5、设计方案 ..................................................................... ...................................................... - 6 -5.1基础数据 ..................................................................... ............................................... - 6 -5.2方案描述 ..................................................................... ............................................... - 6 -5.3技术指标 ..................................................................... ............................................... - 6 - 6、供货范围 ........................................................................................................................... - 7 - 7、售后服务 ..................................................................... ...................................................... - 8 - - 1 -1、项目概述循环水数据如下:3 循环水量: 40000 m/h回水压力: 0.2 MPa2、设计依据(1)、《建筑给水给排水工程技术规范》(GB50015-2003) (2)、《污水综合排放标准》(GB 8978-1996) (3)、《地表水环境质量标准》(GB3838-2002)(4)、《制浆造纸工业水污染物排放标准》(GB 3544-2008) (5)、《室外给水设计规范》(GB 50013-2006) (6)、《室外排水设计规范》(GB 50014-2006) (7)、《水处理设备油漆、包装技术条件》(JB2932—86) (8)、《水处理设备制造技术条件》(JB/T2932-1999) (9)、《工业企业噪声控制设计规范》(GBJ87-85) (10)《建筑给水排水设计规范》(GB 50015-2003) (11)《污水再生利用工程设计规范》(GB 50335-2002) (12)、客户提供的相关参数。

确认表用户单位：（盖章）滤料（石英砂、砾石）名称技术参数数量石英砂砾石一、技术参数1、适用于生活饮用水。

2、投标人阐述投标产品技术参数。

二、技术要求1、必须是天然海砂和砾石。

2、石英砂表面光洁、粒形圆整，含硅高，硬度强。

3、石英砂必须符合国家水处理行业滤料标准，标准号为CJ/T43—2005。

3.1破碎率≤0.12%。

3.2磨损率≤0.06%。

3.3 密度2.5—2.7g/cm3。

3.4轻质物质含量0.03%。

3.5含泥量≤0.06%。

3.6灼烧减量≤0.11%。

3.7盐酸可溶率≤0.96%。

3.8含硅物质(以sio2计)≥98%。

3.9粒径（㎜）d0.9-12。

4、砾石必须是天然河流采挖、筛选、水选的球状英砾石，无杂质、密度266、含硅量985、机械强度75，粒径（㎜）D2-4，符合国家水处理行业滤料标准，标准号为CJ/T43—2005。

4、投标人阐述投标产品其它技术指标。

三、制造厂家的资格要求数量见清单1、必须是国内注册的独立法人，必须是招标项目的制造商。

2、必须持有法人资格证书或法人委托书、法人营业执照副本原件、税务登记证副本原件。

四、保质期限保质期限为两年（自投入使用之日算起）。

滤料材料表分类材料粒径（㎜）厚度（㎜）数量（m3）滤料层石英砂d0.9-12 1400 806.4承托层砾石D2-4 100 57.6备注1.其价格为到濮阳工地落地价（含卸车费，另外驻厂监造人员费用800元，2人×20天×200元/人·天）。

2.必须符合国家标准。

3.中标方提交需方货款总额5％的现金做为质量保证金，保修期为两年。

4.合同生效后30日内全部供货到现场（招标人根据情况有权推迟供货时间，但价格不得调整）。

5.货到50%预付货款总额的30%,货到100％后再支付全部货款的30％，其余货款在验收合格后全部支付。

6.数量见清单。

注：供应商资质要求国内注册的独立法人，招标项目的制造商。

（一）工程施工采用的国家、行业、地方法律法规及规范规程1．建设法规（1）《建筑法》；（2）《建设工程质量管理条例》；（3）《工程建设标准强制性条文》（4）建设部《房屋建筑和市政工程竣工验收备案管理暂行办法》；2．质量技术规范、标准（1）GB50026-2007 《工程测量规范》；（2）GB50300－2001 《建筑工程施工质量验收统一标准》；（3）GBJ25-90 《湿陷性黄土地区建筑规范》；（4）GB50268-2008 《给水排水管道工程施工及验收规范》；（5）GB50204-2002 《混凝土结构工程施工质量验收规范》；（6）JGJ120-99 《建筑基坑支护技术规程》；（7）CJJ3－90 《市政排水管渠工程质量检验评定标准》；（8）GBJ235-97 《工业管道工程施工及验收规范》；（9）JGJ55-2000 《普通混凝土配合比设计规程》；（10）JGJ52-92 《普通混凝土用砂质量标准及检验方法》；（11）GBJ75-99 《硅酸盐水泥、普通硅酸盐水泥》；（12）GB50242-2002 《建筑给水排水及采暖工程施工质量规范》（13）GB/T14684-2001 《建筑用砂施工质量验收规范》；（14）GB50202-2002 《建筑地基基础工程施工质量验收规范》。

3．安全技术规范、标准（1）JGJ59-99 《建筑施工安全检查标准》；（2）JGJ46-2005 《施工现场临时用电安全技术规程》；（3）JGJ33-86 《建筑机械使用安全技术规程》；（4）JBJ3787-83 《手持式电动工具的管理、使用、检查和维修安全技术规程》；4．文明施工规范、标准（1）GB12523-90 《建筑施工现场界噪音限制》；（2）GB12524-90 《建筑施工现场界噪音测量方法》；5．资料归档规范、标准（1）GB/50328—2001 《建设工程文件归档整理规范》；（2）GB/T50326-2001 《建设工程项目管理规范》。

XXXX有限公司新项目方法验证能力确认报告项目名称：城市污水处理厂污泥检验方法CJ/T 221.8-2005负责人：审核人：日期：城市污水处理厂污泥检验方法CJ/T 221.8-2005方法验证能力确认报告1、方法依据及适用范围本方法规定了蒸馏后用4-氨基安替比林分光光度法测定城市污泥中的酚。

本方法适用于城市污水处理厂和城市其他污泥中酚的测定。

本方法测定范围为（0. 002～6）mg/kg。

浓度低于0.1 mg/kg 时，采用氯仿萃取法;浓度高于0.1 mng/kg时，采用直接分光光度法。

氧化剂、油类、硫化物、有机或无机还原性物质和芳香胺类干扰酚的测定。

2、方法原理酚类化合物于pH为（10.0±0.2）介质中，在铁氰化钾存在下与4-氨基安替比林反应，生成橙红色的吲哚酚安替比林燃料，其水溶液在510nm波长处有最大吸收。

3、主要仪器、设备及试剂实验用水应为无酚水。

3.1 无酚水;于1 L水中加入0.2g经200℃活化0.5 h的活性炭粉末，充分振摇后，放置过夜。

用双层中速滤纸过滤，或加氢氧化钠使水呈碱性，并滴加高锰酸钾溶液呈紫红色，移入蒸愉瓶中加热蒸馏，收集馏出液备用。

无酚水应贮于玻璃瓶中，取用时应避免与橡胶制品（橡皮塞或乳胶管）接触。

3.2 硫酸铜溶液（p=100 g/L）;称取50g硫酸铜（CuSO4.5·H2O）溶于水，稀释至500 mL。

3.3 碱酸溶液（1＋9）;量取50 mL. 磷酸（p=1.69 g/mL），加入到450 mL蒸馏水中，混匀，3.4 甲基橙指示液∶称取0.05 g甲基橙溶于100 mL 水中。

3.5 盐酸;p=1.19 g/mL，分析纯。

3.6 硫酸溶液（1＋5）;量取10 mL 浓硫酸（p=1.84 g/mL）缓缓加人到50 mL 蒸馏水中，边加边搅拌。

3.7 淀粉溶液;称取1g 可溶性淀粉，用少量水调成糊状，加沸水至100 mL，冷后，置冰箱内保存。

**水厂滤池滤料更换技改方案一、概述**地表水厂设计规模*万吨/天，目前实际处理水量*万吨/天，运行负荷**%，自*年*月正式供水以来水厂已运行*年多。

水厂设砂滤站一座，共*组滤池，每组滤池双格布置，属V型滤池，过滤面积为*㎡，设计滤速*m/h。

滤池采用气水联合冲洗方式，滤料采用石英砂均质滤料，滤层厚*m，承托层有效粒径粒径2-4mm、上层滤料有效粒径0.9mm-1.0mm，不均匀系数K60＜1.3。

经筛分试验，测量滤砂不均匀系数k80＞2.2，D10为0.7mm，D80为1.72mm。

根据《室外给水设计规范》，设计有效粒径0.9-1.2mm，不均匀系数K80应小于1.4，超过规范值与设计值。

个别滤池也存在跑砂严重问题，在夏季原水易发生水质变化时，滤池过滤效果明显下降，在改变药剂投加量的情况下，滤后浊度时有超过*NTU，滤料含泥量在1%-2%之间，含泥量处于正常区间。

目前滤板、滤头暂未发现问题，待更换滤砂时再进行检查。

综合滤料的各项数据及实际使用效果，为保证滤池过滤效果，现计划对*组滤池滤料进行换砂。

二、技改方案需采购粒径为2-4mm的承托层天然海砂*m³；采购有效粒径0.9-1.2mm，K80≤1.4，球形度不小于 0.75的石英砂滤料*m³进行换砂。

滤板、滤头等设备是否需要更换待施工过程中再确定。

滤砂具体要求如下：1、一般规定（1）滤料和承托料不应使滤后水产生有毒、有害成分。

（2）滤料和承托料粒径范围中，小于最小粒径、大于最大粒径的量均应小于5％（按质量计，下同）。

（3）有关滤料和承托料的密度、含泥量、盐酸可溶率以及破碎率与磨损率之和，应符合表1的规定。

表1 滤料和承托料规格的几项规定2、石英砂滤料（1）石英砂（或以含硅物质为主的天然砂）滤料应为坚硬、耐用、密实的颗粒。

在加工和过滤、冲洗过程中应能抗蚀，其含硅物质（以SiO2计）不应小于85％。

（2）石英砂滤料不应含可见的泥土、粉屑、云母或有机杂质。

Ｃ／４－１９ＪＴ３９９式中：—灼烧前干燥样品的质量，；Ｇ９Ｇ灼样的量，后品质９，烧一。

Ａ．盐酸可溶率３６将滤料样品用蒸馏水洗净，１５１０在０１℃的干燥箱中干燥至恒量。

称取洗净干燥样品５ｇ置于０，５００ｍＬ烧杯中，加人１盐酸（体积分析纯盐酸与１＋１（１体积蒸馏水混合）６ｍＬ使样品完全浸没）在１０（，室温下静置，偶作搅拌，待停止发泡３ｍｎ倾出盐酸溶液，０后，ｉ用蒸馏水反复洗涤样品（注意不要让样品流失）直至用ｐ，Ｈ试纸检查洗净水呈中性为止。

把洗净后的样品移人已恒量的称量瓶中，１５１＇在０－１０Ｃ的干燥箱中干燥至恒量。

盐酸可溶率按式（＞Ａ７计算。

盐可率）‘三Ｘ・・・・（）酸溶（一％铸１・・・一Ａ０・・・０・・・・・・・・・７式中：—加盐酸前样品的质量，；Ｇ９Ｇ—加盐酸后样品的质量，。

，９Ａ．筛分３７称取干燥的滤料样品１００ｇ置于一组试验筛（，按筛孔由大至小的顺序从上到下套在一起）的最上一只筛上，底盘放在最下部。

然后盖上顶盖，在行程１０频率１０次／ｎ的振荡机上振荡２ｍｉ，４ｍｍ，５ｍｉ０ｎ以每分钟内通过筛的样品质量小于样品的总质童的０１作为筛分终点。

．％，然后称出每只筛上截留的滤料质量，按表Ａ１填写和计算所得结果，并以表Ａ１中筛的孔径为横坐标，以通过该筛孔样品的百分数为纵坐标绘制筛分曲线。

根据筛分曲线确定石英砂滤料的有效粒径和不均匀系数。

通过筛的样品表Ａ１筛孔径们Ｉｎｌ截留在筛上的样品质ｆ８质ｔｇ９，百分数％ｄ，ｄ，ｄ，ｄ，ｄ，ｄ，ｇ１告１Ｘ００咎１Ｘ００咎１Ｘ００警Ｘ０１０８，￥ｅｇ，ｇ．ｇ‘ ９＇．ｇ，ｅ智Ｘ１００智Ｘ１００Ｓｓ％，ｚ表Ａ中：—Ｃ石英砂渡料样品的总质ｆ，，１ｇＡ３８砾石密度．砾石密度的测定，按照砾石承托料的铺料层次及粒径范围分组测定。

测定前将样品洗净和干燥至恒量，并按下述步骤分别测定。

粒径２－ｍｍ４的样品，＾按照本梭验方法Ａ３２．条的规定测定。

粒径４ｍ－８ｍ或８６的样品．＾１ｍｍ称取３００ｇ慢慢加人盛有２０（，煮沸并冷却至２℃左，５ｍＶ）Ｌ０右水的５０￥筒中，０ｍＬ旋转及用手轻拍量筒，以驱除气泡。
