电气化铁道牵引供电装置,又称为牵引供电系统,其系统本身没有发电设备,而就是从电力系统取得电能。
目前我国一般由11０kＶ以上得高压电力系统向牵引变电所供电。
目前牵引供电系统得供电方式有直接供电方式、BT供电方式、AＴ供电方式、同轴电缆与直供加回流线供电方式四种,京沪、沪杭、浙赣都就是采用得直供加回流线方式。
一、直接供电方式直接供电方式(T—Ｒ供电)就是指牵引变电所通过接触网直接向电力机车供电,及回流经钢轨及大地直接返回牵引变电所得供电方式。
这种供电方式得电路构成及结构简单,设备少,施工及运营维修都较方便,因此造价也低。
但由于接触网在空中产生得强大磁场得不到平衡,对邻近得广播、通信干扰较大,所以一般不采用。
我国现在多采用加回流线得直接供电方式。
二、BT供电方式所谓BＴ供电方式就就是在牵引供电系统中加装吸流变压器(约3~4km 安装一台)与回流线得供电方式。
这种供电方式由于在接触网同高度得外侧增设了一条回流线,回流线上得电流与接触网上得电流方向相反,这样大大减轻了接触网对邻近通信线路得干扰、BT供电得电路就是由牵引变电所、接触悬挂、回流线、轨道以及吸上线等组成。
由图可知,牵引变电所作为电源向接触网供电;电力机车(EL)运行于接触网与轨道之间;吸流变压器得原边串接在接触网中,副边串接在回流线中。
吸流变压器就是变比为1:1得特殊变压器、它使流过原、副边线圈得电流相等,即接触网上得电流与回流线上得电流相等。
因此可以说就是吸流变压器把经钢轨、大地回路返回变电所得电流吸引到回流线上,经回流线返回牵引变电所。
这样,回流线上得电流与接触网上得电流大小基本相等,方向却相反,故能抵消接触网产生得电磁场,从而起到防干扰作用。
以上就是从理论上分析得理想情况,但实际上由于吸流变压器线圈中总需要励磁电流,所以经回流线得电流总小于接触网上得电流,因此不能完全抵消接触网对通信线路得电磁感应影响。
另外,当机车位于吸流变压器附近时回流还就是从轨道中流过一段距离,至吸上线处才流向回流线,则该段回流线上得电流会小于接触网上得电流,这种情况称为“半段效应”。

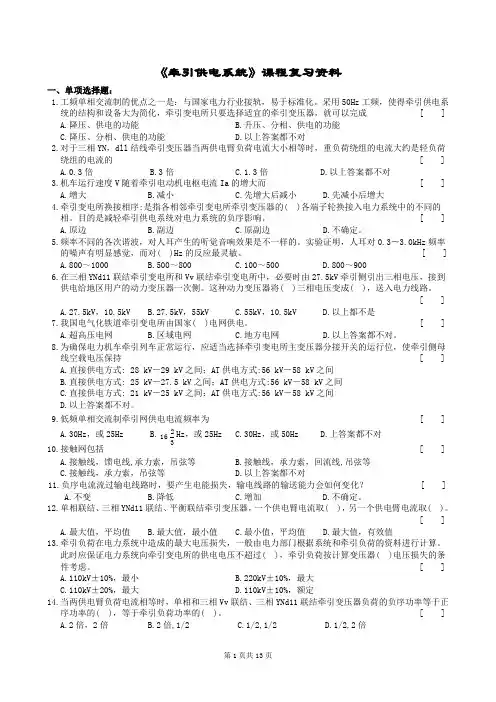

《牵引供电系统》课程复习资料一、单项选择题：1.工频单相交流制的优点之一是：与国家电力行业接轨，易于标准化。
采用50Hz 工频，使得牵引供电系统的结构和设备大为简化，牵引变电所只要选择适宜的牵引变压器，就可以完成 [ ]A.降压、供电的功能B.升压、分相、供电的功能C.降压、分相、供电的功能D.以上答案都不对2.对于三相YN ，dll 结线牵引变压器当两供电臂负荷电流大小相等时，重负荷绕组的电流大约是轻负荷绕组的电流的 [ ]A.0.3倍B.3倍C.1.3倍D.以上答案都不对3.机车运行速度V 随着牵引电动机电枢电流Ia 的增大而 [ ]A.增大B.减小C.先增大后减小D.先减小后增大4.牵引变电所换接相序:是指各相邻牵引变电所牵引变压器的( )各端子轮换接入电力系统中的不同的相。
目的是减轻牵引供电系统对电力系统的负序影响。
[ ]A.原边B.副边C.原副边D.不确定。
5.频率不同的各次谐波，对人耳产生的听觉音响效果是不一样的。
实验证明，人耳对0.3〜3.0kHz 频率的噪声有明显感觉，而对( )Hz 的反应最灵敏。
[ ]A.800～1000B.500～800C.100～500D.800～9006.在三相YNd11联结牵引变电所和Vv 联结牵引变电所中，必要时由27.5kV 牵引侧引出三相电压，接到供电给地区用户的动力变压器一次侧。
这种动力变压器将( )三相电压变成( )，送入电力线路。
[ ]A.27.5kV ，10.5kVB.27.5kV ，55kVC.55kV ，10.5kVD.以上都不是7.我国电气化铁道牵引变电所由国家( )电网供电。
[ ]A.超高压电网B.区域电网C.地方电网D.以上答案都不对。
8.为确保电力机车牵引列车正常运行，应适当选择牵引变电所主变压器分接开关的运行位，使牵引侧母线空载电压保持 [ ]A.直接供电方式: 28 kV －29 kV 之间；AT 供电方式:56 kV －58 kV 之间B.直接供电方式: 25 kV －27.5 kV 之间；AT 供电方式:56 kV －58 kV 之间C.直接供电方式: 21 kV －25 kV 之间；AT 供电方式:56 kV －58 kV 之间D.以上答案都不对。
牵引变电所基础知识(新)第一章牵引变电一次设备一、概述1、什么叫牵引供电系统?牵引供电系统由哪几部分组成?2、牵引供电系统的供电方式有哪几种?3、什么叫牵引网?4、牵引变电所的作用是什么?5、牵引变电一次设备包括什么?6、牵引变电所有哪几个电压等级?7、牵引变电所对接触网的供电方式有哪几种?8、牵引变电所一次接线方式有哪几种?9、各级电压的配电装置相别排列是如何规定的?二、变压器10、牵引变压器的作用是什么?11、变压器的工作原理是怎样的?12、牵引变压器由哪些主要部件组成?各部件的作用是什么?13、什么是变压器的额定容量(Pe)、额定电压(Ue)、额定电流(Ie)、变比k ?14、变压器并列运行的条件是什么?当不符合并列条件时会引起什么后果?15、巡视变压器时，除一般项目和要求外，还应有哪些内容?16、主变压器有哪些特殊检查项目?17、新安装或大修后的主变压器投运前应进行哪些检查?18、出现哪些情况，可不向调度汇报，先将主变压器立即切除?19、哪些故障可能使变压器重瓦斯保护动作?20、哪些故障的出现可能导致主变压器差动保护动作?22、主变压器轻瓦斯保护动作有哪些原因?23、主变压器过热保护动作有哪些原因?24、主变压器温度计所指温度是变压器什么部位的温度，多少度时发出“主变过热”信号?冷却风扇启动、停止各在多少度?25、变压器声音不正常可能是什么原因?26、运行中的变压器补油应注意哪些事项?27、自用变压器高压侧熔断器熔断有哪些原因?28、自用变压器低压侧熔断器熔断有哪些原因?29、DWJ无载分接开关的结构及工作原理是什么?30、怎样调节变压器的无载分接开关？31、全密封隔膜式储油柜有何优点？32、隔膜储油柜式变压器发生假油面的原因及处理方法是什么？33、磁针式油位表有何优点？34、110KV油纸电容式变压器套管的维护和检修内容有哪些？三、断路器35、断路器的作用是什么？36、高压断路器是如何分类的？37、断路器的主要结构分哪几部分？38、什么叫电弧？39、油在高压断路器中的作用是什么？40、断路器的操作结构应满足哪些基本要求？41、什么叫断路器的开断时间？42、为什么断路器的跳闸辅助接点要先投入后断开？43、为什么断路器不允许在带电的情况下用“千斤顶”慢合闸？44、如何根据断路器的合闸电流选择合闸保险？45、断路器检修时为什么必须断开二次回路电源，应断开的电源包括哪些？46、巡视断路器时，除一般项目和要求外，还应注意那些问题？47、断路器在运行中应符合哪些规定？48、运行中的油断路器缺油应如何处理？49、运行中的断路器温度过高如何处理？50、油断路器着火可能是什么原因造成，如何处理？51、LN1-27.5千伏气体开关爆炸有哪些原因？四、隔离开关70、隔离开关的作用是说明？71、隔离开关是如何分类的？72、隔离开关可用来进行哪些操作？73、对隔离开关有哪些基本要求？74、隔离开关为什么不能用来接通或切断负载电流或短路电流？75、操作隔离开关有哪些注意事项？76、操作中发生带负荷错拉、错合隔离开关时怎么办？77、为什么停电时要先拉负荷侧隔离开关，再拉电源侧；送电时先合电源侧，再合负荷侧？78、隔离开关接触部分发热是什么原因？应采取什么措施？79、隔离开关拉不开怎么办？80、发现隔离开关瓷瓶裂纹、崩缺怎么办？五、互感器52、什么叫电压互感器？其作用是什么？53、电压互感器的工作原理是什么？54、电压互感器一、二次保险的保护范围是怎样规定的？55、为什么110kv电压互感器一次侧不装设保险？56、为什么中央信号盘，控制盘表用电压互感器电源都装有保险？保护盘的电压互感器都不装保险？57、切换27.5kv电压互感器转换小开关时，时间为什么不能过长？应控制在几秒？58、出现什么情况应立即将电压互感器停运？59、变电所使用的电压互感器一般接有哪些保护？停运时电压互感器应注意什么？60、电压互感器断线有哪些现象？如何处理？61、电压互感器二次侧为什么不许短路？62、什么是电流互感器？其作用是什么？63、电流互感器二次为什么不许开路？开路后有什么现象？如何处理？64、短路电流互感器为什么不许用保险丝？65、变压器差动保护用的电流互感器应接在开关的母线侧还是接在开关的变压器侧，为什么？66、当各项保护和仪表共用一套电流互感器时，表计回路有工作时如何短接？注意什么？67、电流互感器有哪些常见故障？如何处理？68、在互感器二次回路上作业应注意哪些问题？69、互感器二次为什么必须接地？70、互感器在运行时要注意哪些事项？71、互感器有哪些巡视检查项目？六、熔断器72、熔断器的作用是什么？73、熔断器有何优缺点？74、RM10型低压熔断器是如何灭弧的？75、RN2/型高压管式熔断器是如何实现灭弧的？76、为什么说RN2/型高压管式熔断器具有限流作用？七、防雷与接地77、电力系统的过电压有哪两种形式？78、大气过电压有哪两种基本形式？79、雷电有哪些危害性？80、变电所避雷装置的作用是什么？81、变电所防雷设备有哪些种类？82、110kv阀型避雷器上部均压环起什么作用？83、避雷器故障如何处理？84、发现阀型避雷器磁套管裂纹如何处理？85、避雷器爆炸如何处理？86、避雷器正常巡视项目有哪些？87、特殊天气对避雷器设备有哪些巡视内容？88、我国对安全电压如何规定？89、什么叫接地？90、什么叫接地装置？91、接地装置的作用是什么？92、什么叫接触电压？什么叫跨步电压？93、什么叫工作接地？94、什么叫保护接地？95、什么叫保护接零？接零的目的是什么？。
第一章牵引变电一次设备一、概述1、什么叫牵引供电系统?牵引供电系统由哪几部分组成?铁路从地方引入110kv电源，通过牵引变电所降压至27。
5kv送至电力机车的整个系统叫牵引供电系统。
牵引供电系统由以下几部分组成:地方变电站、110kv输电线、牵引变电所、27。
5kv馈电线、接触网、电力机车、轨回流线、地回流线。
2、牵引供电系统的供电方式有哪几种?有以下三种: 直供方式---以钢轨与大地为回流；BT方式---电流通过吸流变压器与回流线再返回变电所，限制对通信线路的干扰；AT方式---利用自耦变压器对接触网供电，以减少对通信线路的干扰。
3、什么叫牵引网?通常将接触网、钢轨回路(包括大地)、馈电线和回流线组成的供电网称为牵引网。
4、牵引变电所的作用是什么?牵引变电所从地方引入110kv高压，通过牵引变压器降至适合电力机车运行的27。
5kv电压，送至接触网，供给电力机车运行。
其作用是接受、分配、输送电能。
5、牵引变电一次设备包括什么?牵引变电一次设备由以下几部分组成:牵引变压器、断路器、隔离开关、电压互感器、电流互感器、母线、避雷器、电抗器、电容器、接地装置等。
6、牵引变电所有哪几个电压等级?交流:110kv 27。
5kv 10kv 380v 220v 110v直流:220v(110v)7、牵引变电所对接触网的供电方式有哪几种?牵引变电所对接触网的供电有两种方式:单边供电和双边供电。
接触网通常在相邻两牵引变电所的中央断开，将两牵引变电所间两个供电臂的接触网分为两个供电分区。
每以供电分区的接触网只能从一端的牵引变电所获得电能，称为单边供电。
如果在中央断开处设开关设备时可将两供电分区连通，此处称为分区亭。
将分区亭的断路器闭合，则相邻牵引变电所间的两个接触网供电分区可同时从两变电所获得电能，此方式称为双边供电。
8、牵引变电所一次接线方式有哪几种?牵引变电所一次接线主要有桥式接线和双T型接线两种。
(1)桥式接线:在通过式变电所中，有电力系统的穿过功率通过，桥断路器应经常处于闭合状态，这种接线称为桥式接线。
第二章牵引变电所知识１、牵引供电系统的供电方式有哪几种?湘黔线采用了哪一种?答：牵引供电系统的供电方式有以下三种：（１）直供方式－－以钢轨和大地为回流；（２）ＢＴ方式－－电流通过吸流变压器与回流线再返回变电所，限制对通讯线路的干扰；（３）AT方式－－利用自藕变压器对接触网供电，减少对通讯线路的干扰；（4）直供加回流线方式－－回流一部份通过大地和钢轨，一部份经轭流变-吸上线-回流线回流。
段管内湘黔线主要采用直供加回流线方式。
２、牵引变电所对接触网的供电方式有哪几种？湘黔线采用哪一种? 答：牵引变电所对接触网的供电方式有以下两种：（１）单边供电——接触网通常在相邻两牵引变电所的中央断开，将两牵引变电所间两个供电臂的接触网分为两个供电分区,，每一供电分区的接触网只能从一端的牵引变电所获得电能,称为单边供电；（２）双边供电－－相邻两牵引变电所间的两个接触网供电分区均可同时从两个牵引变电所获得电能的方式称为双边供电；湘黔线采用了单边供电。
３、牵引变电所的接线方式有哪几种?湘黔线采用了哪一种?答：牵引变电所的接线方式有桥式接线和双Ｔ接线两种，湘黔线采用了双Ｔ接线。
４、湘黔线牵引变电所１１０KV电源分别由哪些电业局供电?答：湘黔线牵引变电所１１０KV电源具体情况如下：（１）新晃所、岩田铺所、怀化牵引变电所由阳塘变电所的阳新Ⅰ线（５２４）和阳新Ⅱ线（５２６）供电。
小龙门、大江口牵引变电所由阳塘、李家坡、火马冲三个变电所的阳李线（５０８）；阳火线（５１２小龙门）；李火线（５１２大江口）供电，低庄牵引变电所由李家坡、柘溪变电所的柘李线（５３４）和李低线（５０２）供电。
以上电源属怀化电业局（６０１）管辖。
（２）西河、渠江牵引变电所由上渡变电所的上渠Ⅰ线（５０８）和上渠Ⅱ线供电；冷东牵引变电所由冷东变电所的冷冷线（５１８）和上冷线（５２２）供电；涟源牵引变电所由岩口变电所的岩涟线（５０４）和洪溪变电所的洪涟线（５０６）供电；以上电源除洪溪变电所的洪涟线属于邵阳电业局（８０１）管辖外其余电源均由娄底电业局（９０１）管辖，详见附图一。
城市轨道交通牵引供电系统复习资料第一章电力牵引供电系统概述1、电力牵引的制式概念：供电系统向电动车辆或电力机车供电所采用的电流或电压制式，包括直流/交流制、电压等级、交流电频率、交流制中单相/三相等问题。
2、电力牵引系统性能要求：①启动加速性能：启动力矩大，加速平稳；②动力设备容量利用充分：轻载时，运行速度高；重载时，运行速度可以低一些。
功率容量P=FV近似于常数；③调速性能：速度调节容易实现，能量损耗小。
满足上述条件：直流串激（串励）电动机。
3、直流串励电动机优缺点：通过串联电阻调速，原理简单，调速范围宽，供电系统电压损失和能量消耗较大，而且需要换向。
4、城市轨道交通牵引制式：直流供电制式。
城市轨道机车功率不大，供电半径小，城市之间运营供电电压不能太高，以确保安全。
我国国标规定采用750V 和1500V直流供电两种制式，不推荐600V。
5、城市轨道交通电力牵引供电系统组成：发电厂（站）、升压变压器、电力网（110-220KV）、主降压变电站（110~220KV→10~35KV）、直流牵引变电所（10~35KV→1500、750V）、馈电线、接触网、走行轨道、回流线。
6、组成统一的电力供电系统的优点：①充分利用动力资源；②减少燃料运输；③提高供电可靠性；④提高发电效率。
7、环形供电接线：由两个或两个以上主降压变电站和所有的牵引变电所用输电线联成一个环行。
8、环形供电接线的优缺点：环行供电是很可靠的供电线路，因为在这种情况下，一路输电线和一个主降压变电站同时停止工作时，只要其母线仍保持通电，就不致中断任何一个牵引变电所的正常供电。
但其投资较大。
9、双边供电接线：由两个主降压变电站向沿线牵引变电所供电，通往牵引变电所的输电线都经过其母线联接，为了增加供电的可靠性．用双路输电线供电，而每路按输送功率计算。
这种接线可靠性稍低于环行供电。
当引入线数目较多时，开关设备多，投资增加。
10、电网向牵引变电所供电形式：环形供电接线、双边供电接线、单边供电接线、辐射形供电接线。
电气化铁道牵引供电装置，又称为牵引供电系统，其系统本身没有发电设备，而是从电力系统取得电能。
目前我国一般由110kV以上的高压电力系统向牵引变电所供电。
目前牵引供电系统的供电方式有直接供电方式、BT供电方式、AT供电方式、同轴电缆和直供加回流线供电方式四种，京沪、沪杭、浙赣都是采用的直供加回流线方式。
一、直接供电方式
直接供电方式(T—R供电)是指牵引变电所通过接触网直接向电力机车供电，及回流经钢轨及大地直接返回牵引变电所的供电方式。
这种供电方式的电路构成及结构简单，设备少，施工及运营维修都较方便，因此造价也低。
但由于接触网在空中产生的强大磁场得不到平衡，对邻近的广播、通信干扰较大，所以一般不采用。
我国现在多采用加回流线的直接供电方式。
二、BT供电方式
所谓BT供电方式就是在牵引供电系统中加装吸流变压器(约3～4km安装一台)和回流线的供电方式。
这种供电方式由于在接触网同高度的外侧增设了一条回流线，回流线上的电流与接触网上的电流方向相反，这样大大减轻了接触网对邻近通信线路的干扰。
BT供电的电路是由牵引变电所、接触悬挂、回流线、轨道以及吸上线等组成。
由图可知，牵引变电所作为电源向接触网供电；电力机车(EL)运行于接触网与轨道之间；吸流变压器的原边串接在接触网中，副边串接
在回流线中。
吸流变压器是变比为1：1的特殊变压器。
它使流过原、副边线圈的电流相等，即接触网上的电流和回流线上的电流相等。
因此可以说是吸流变压器把经钢轨、大地回路返回变电所的电流吸引到回流线上，经回流线返回牵引变电所。
这样，回流线上的电流与接触网上的电流大小基本相等，方向却相反，故能抵消接触网产生的电磁场，从而起到防干扰作用。
以上是从理论上分析的理想情况，但实际上由于吸流变压器线圈中总需要励磁电流，所以经回流线的电流总小于接触网上的电流，因此不能完全抵消接触网对通信线路的电磁感应影响。
另外，当机车位于吸流变压器附近时回流还是从轨道中流过一段距离，至吸上线处才流向回流线，则该段回流线上的电流会小于接触网上的电流，这种情况称为“半段效应”。
此外，吸流变压器的原边线圈串接在接触网中，所以在每个吸流变压器安装处接触网必须安装电分段，这样就增加了接触网的维修工作量和事故率。
当高速大功率机车通过，该电分段时产生很大电弧，极易烧损机车受电弓和接触线。
且BT供电方式的牵引网阻抗较大，造成较大的电压和电能损失，故已很小采用。
三、AT供电方式
随着铁路电气化技术的发展，高速、大功率电力机车的投入运行，吸—回装置供电方式已不能适应需要。
各国开始采用AT供电方式。
所谓AT 供电方式就是在牵引供电系统中并联自耦变压器的供电方式。
实践证明，这种供电方式是一种既能有效地减弱接触网对邻近通信线的感应影响，又能适应高速、大功率电力机车运行的一种比较先进的供电方式。
AT供电方式的电路包括牵引变电所S、接触悬挂T、轨道R、自耦变压器AT、正馈线AF、电力机车EL等。
牵引变电所作为电源向牵引网输送的电压为25kV。
而接触悬挂与轨道之间的电压仍为25kV，正馈线与轨道之间的电压也是25kV。
自耦变压器是并联在接触悬挂和正馈线之间的，其中性点与钢轨(保护线)相连接。
彼此相隔一定距离(一般间距为10～16km)的自耦变压器将整个供电区段分成若干个小的区段，叫做AT区段。
从而形成了一个多网孔的复杂供电网络。
接触悬挂是去路，正馈线是回路。
接触悬挂上的电流与正馈线上的电流大小相等，方向相反，因此其电磁感应影响可互相抵消，故对邻近的通信线有很好的防护作用。
AT供电方式与BT供电方式相比具有以下优点：
1、AT供电方式供电电压高。
AT供电方式无需提高牵引网的绝缘水平即可将牵引网的电压提高一倍。
BT供电方式牵引变电所的输出电压为27.5kV，而AT供电方式牵引变电所的输出电压为55kV，线路电流为负载电流的一半，所以线路上的电压损失和电能损失大大减小。
2、AT供电方式防护效果好。
AT供电方式，接触悬挂上的电流与正馈线上的电流大小相等，方向相反，其电磁感应相互抵消，所以防护效果好。
并且，由于AT供电的自耦变压器是并联在接触悬挂和正馈线间的，不象BT供电的吸流变压器，串联在接触悬挂和回流线之间，因此没有因励磁电流的存在而使原副边绕组电流不等，以及在短路时吸流变压器铁芯饱和导致防护效果很差等问题。
另外也不存在“半段效应”问题。
3、AT供电方式能适应高速大功率电力机车运行。
因AT供电方式的供电电压高、线路电流小、阻抗小(仅为BT供电方式的1/4左右)、输出功
率大，使接触网有较好的电压水平，能适应高速大功率电力机车运行的要求。
另外，AT供电也不象BT供电那样，在吸流变压器处对接触网进行电分段，当高速大功率电力机车通过时产生电弧，烧坏机车受电弓滑板和接触线，对机车的高速运行和接触网和接触网的运营维修极为不利。
4、AT供电牵引变电所间距大、数量少。
由于AT供电方式的输送电压高、线路电流小、电压损失和电能损失都小，输送功率大，所以牵引变电所的距离加大为80～120km，而BT供电方式牵引变电所的间距为30～60km，因此牵引变电所的距离大大减少，同时运营管理人员也相应减少，那么，建设投资和运营管理费用都会减少。
四、同轴电缆供电方式
同轴电力电缆供电方式(简称CC供电方式)，是一种新型的供电方式，它的同轴电力电缆沿铁路线路埋设，内部芯线作为供电线与接触网连接，外部导体作为回流线与钢轨连接。
每隔5～10km作一个分段。
由于供电线与回流线在同一电缆中，间隔很小，而且同轴布置，使互感系数增大。
由于同轴电力电缆的阻抗比接触网和钢轨的阻抗小得多，因此牵引电流和回流几乎全部经由同轴电力电缆中流过。
同时由于电缆芯线与外层导体电流大小相等，方向相反，二者形成的磁场相互抵消，对邻近的通信线路几乎无干扰。
由于电路阻抗小，因而供电距离长。
但由于同轴电力电缆造价高、投资大，很少采用。
五、直供加回流线供电方式
直供加回流线供电方式结构比较简单。
这种供电方式由于在接触网同高度的外侧增设了一条回流线，回流线上的电流与接触网上的电流方向相
反，这样大大减轻了接触网对邻近通信线路的干扰。
与直供方式比较，能对沿线通信防干扰；比BT供电减少了BT装置，既减少了建设投资，又便于维修。
与AT供电方式比较，减少了AT所和沿线架设的正馈线，不仅减少了投资，还便于接触网维修。
所以自大秦线以后的电气化铁道，基本都采用这种方式。
我段所管辖的京沪、沪昆都采用这种供电方式。
直供加回流线供电方式的原理如下图所示。
六、牵引变电所向接触网供电有单边供电和双边供电两种方式。
接触网在牵引变电所处及相邻的两个变电所中央是断开的，将两个牵引变电所之间的接触网分成两独立的供电分区，又叫供电臂。
每个供电臂只从一端的牵引变电所获得电能的供电方式称为单边供电。
每个供电臂同时从两侧变电所获得电能的供电方式称为双边供电。
双边供电可提高供电质量，减少线路损耗，但继电保护等技术存在问题。
所以我国及多数国家均采用单边供电。
但在事故情况下，位于两变电所之间的分区亭可将两个供电臂连接进来，实行越区供电，越区供电是在非常状态下采用的，因供电距离过长，难以保证末端的电压质量，所以只是一种临时应急措施，并且在实行越区供电时，应校核供电末端的电压水平是否符合要求。
在复线区段同一供电臂上、下行接触网接的是同相电，但在牵引变电所及分区亭内设有开关装置，可将上、下行接触网连通，实行并联供电，以减小线路阻抗，降低电压损失和电能损失，提高接触网的电压水平。
在事故情况下，又可将上、下行接触网分开，互不影响，使供电更加灵活可靠。
牵引变电所馈电线馈出的两供电臂上的电压是不同相位的。
为了减少对电力系统的不平衡影响，各牵引变电所要采用换连接，不同相位的接触网间要设置电分相装置。
为了灵活供电和缩小事故范围，便于检修，接触网还设置了许多电分段装置。
