急性化脓性骨髓炎的影像诊断课件

ppt课件
35
（一）、硬化型成骨肉瘤
肿瘤常起自骨膜下
及骨皮质，向各个方向
发展，侵犯骨皮质和骨
松质。
ppt课件 36
Ｘ 线 表 现：
１、骨膜反应
平行型 葱皮型
三角型
ppt课件 37
２、骨质变化
瘤骨，成骨肉瘤的组织学特征
有三种形态： 1). 象牙质: 为致密硬化，边缘 尚清的肿瘤中央部分； 2). 棉絮状瘤骨: 边缘不清，常 有环状钙化存在； 3). 针状瘤骨；密度明显增高， 为瘤组织侵犯软组织。
３ 全关节结核（混合型结核）
滑膜、关节软骨、软骨下 骨质均受侵犯，关节面严重破 坏，关节间隙不对称狭窄、消 失，半脱位畸形，骨质疏松等 。
ppt课件
15
第五节
骨 肿 瘤
ppt课件
16
ppt课件
17
骨 肿 瘤？
骨肿瘤是指在多种不同 因素（内在、外在）的共 同刺激下，导致骨组织本 身或附属于骨的其它组织 细胞异常的新生细胞群。
ppt课件 56
二、颅内占位性病变的定位诊断
1、生理性钙化移位 松果体或脉 络丛移位 2、局限性骨质改变 局限性骨质 增生或破坏 3、血管压迹改变 4、肿瘤钙化 颅咽管瘤等 5、碟鞍变化
ppt课件
57
第三节
副鼻窦和乳突
一、副鼻窦 包括上颌窦、筛窦、额窦及 蝶窦。 （一）、正常副鼻窦 上颌窦位于鼻腔二侧，骨壁 清楚，密度较眼眶略低，筛 窦在鼻腔外侧，呈八字形。
ppt课件
18
骨肿瘤
良性
骨瘤 骨软骨瘤
过度
巨细胞瘤
恶性
原发 转移
ppt课件
19
Ｘ线检查的作用：
1、可显示肿瘤的部位、判断 良、恶性。 2、可区分是原发或转移。 3、确定治疗方案、估计预后。

形成化脓性关节炎。成人无骺板，所以感染易侵入关
节，形成化脓性关节炎。
【急性化脓性骨髓炎】
一、临床表现： １、好发于青少年与儿童，主要侵犯四肢长骨的干 骺端。 ２、临床症状：起病急，发热39℃～40℃，寒颤， 局部红、肿、热、痛。 ３、化验：WBC↑，血沉↑，血培养(+)。
二、X线表现： 发病2W内可无明显之X线异常， 有轻度之软组织
３、骨膜反应：（为骨膜下脓肿剌激所引起），表 现为密度不高且不均匀的新生骨与长骨平行。可以是 层状，葱皮样，花边样，新生骨可以包绕病骨形成包 壳。
４、骨膜下型者，常有明显之骨膜增生，而无明显 之骨质破坏或反有轻微的皮质糜烂。
急性病愈：软组织肿胀消退，骨质破坏不再进展和 扩大，骨膜反应逐渐与骨皮质融合而消失，但由于骨 修复作用的增强，骨干可略粗大。
病例：穆翠兰 女-48Y 1072943MCL （骨髓炎）
MRI优势：
• 在显示骨髓炎和软组织感染上，MRI明 显优于X线和CT，可显示骨质破坏前的 早期感染。T1WI上破坏灶表现为低或中 等信号；T2WI上炎症组织、水肿、脓液 和出血呈高信号，死骨为低信号。
【慢性化脓性骨髓炎的X线诊断】
肿胀，发病2W后，可有骨骼的X线表现。 １、软组织改变：软组织影增厚，层次模糊，肌肉
间条纹状透亮间隔影模糊、消失，肌肉、 皮下脂肪之分界边不清楚。
２、骨质改变：
(1)早期可有局限性骨质疏松。 (2)骨松质内可见斑片状骨质破坏区，骨小梁结构 模糊，破坏区边缘也较模糊。 (3)骨质破坏扩展和增多，斑片状骨质破坏逐渐融 合、增大，并可累及骨皮质，侵犯大部分骨干。 (4)虽以破坏为主， 但也可见轻微之骨修复反应 存在，表现为破坏区周围轻度骨质增生硬化。也 可以有死骨形成。 (5)可合并病理性骨折。

《骨伤科影像诊断学》精品资源共享课件
急性化脓性骨髓炎
影像学表现
X线与CT：
1.软组织的改变
2.骨质破坏 3.骨膜反应 4.死骨形成 5.骨信号 2.进展期： 长T1，不均匀长T2信号 3.炎症进一步发展：
骨质破坏区域长T1长T2信号
骨膜反应呈短T1长T2信号
《骨伤科影像诊断学》精品资源共享课件
急性化脓性骨髓炎
Thank you
本单元课件制作：蒋蕾
《骨伤科影像诊断学》精品资源共享课件
急性化脓性骨髓炎
急性化脓性骨髓炎
《骨伤科影像诊断学》精品资源共享课件
急性化脓性骨髓炎
学习目录 临床与病理
影像学表现 诊断要点
鉴别诊断
《骨伤科影像诊断学》精品资源共享课件
急性化脓性骨髓炎
临床与病理
临床表现：
1.致病菌
病理改变：
1.脓肿形成期
2.症状与体征
3.实验室检查
2.脓肿蔓延
3.死骨形成 4.骨膜增生 5.瘘管形成
病变早期X线与CT 表现多不明显，MRI为首选检查方法。
《骨伤科影像诊断学》精品资源共享课件
急性化脓性骨髓炎
鉴别诊断
与骨结核鉴别
与尤文氏瘤鉴别
《骨伤科影像诊断学》精品资源共享课件
急性化脓性骨髓炎
参考指南
• • • • • • •
《骨与关节影像诊断必读》陈晓光 人民军医出版社 《骨关节影像学》 王云钊 科学出版社 《骨关节X线诊断学》 李景学 人民卫生出版社 《骨伤科影像诊断学》 尹志伟 人民卫生出版社 《骨肿瘤诊断图谱》 李瑞学 天津科技出版社 《骨与关节MRI》 江 浩 上海科技出版社 《骨与关节软组织疾病影像学鉴别诊断》 徐爱德 中国协和医科大学出版社

度的脓肿包绕。
慢性化脓性骨髓炎影像学表现
MRI: • 骨质增生、硬化、死骨在T1WI和T2WI均
为低信号。肉芽组织和脓液在T1WI上为 低或中等信号，而在T2WI上均为高信号。
慢性骨髓炎的愈合
• 骨破坏区修复，死骨消失，骨质增生硬 化逐渐吸收，髓腔再通。
• 如骨髓腔硬化不消失，虽经长期观察病 变停止，但当机体抵抗力降低时仍可突 然复发。
MRI的优越: • 在确定骨髓炎和软组织感染明显优于CT和
X线。 • 易于区分髓腔内的炎性侵润和正常的黄骨
髓,更早确诊骨髓炎。 • 更好显示急性骨髓炎的软组织病变、积液、
骨膜下脓肿。 • 不足是发现骨皮质破坏和死骨,不如CT 。
急性化脓性骨髓炎影像学表现:MRI
• T1加权像:病灶为低或中等信号,与高信号 的骨髓形成对比,脓腔常为低信号。
急性化脓性骨髓炎主要病理表现一
血源性骨髓炎蔓延途径
▪ 细菌栓子经滋养动脉进入骨髓停留于干骺端邻近骺 板的松质骨区域,形成小的骨脓肿
1、炎症向髓腔方向直接蔓延。 2、炎症向外突破干骺端骨皮质形成骨膜下脓肿。 3、细菌再经哈氏管进入骨髓腔。 4、骨膜下脓肿进入软组织形成软组织脓肿,穿破皮肤形
成瘘管。 5、进入关节引起化脓性关节炎
急性化脓性骨髓炎影像学表现:X线
• 软组织肿胀:发病两周内，骨骼可无明显变化， 仅可见一些软组织改变：①肌间隙模糊消失； ②皮下组织与肌肉的分界变模糊；③皮下脂肪 内出现致密的条纹影。
• 骨质破坏:发病两周后, 干骺端出现局限性骨质 疏松，继而出现散在和不规则的破坏区，边缘 模糊，逐渐向骨干方向延伸。同时有骨质增生, 表现破坏区周围密度增高。
• T2加权像:病灶为高信号,压脂像可抑制骨 髓的脂肪信号,炎症为高信号;脓肿腔为高 信号;死骨及骨质增生T1WI 、 T2WI均为 低信号。

• X线:形态较规整的脓腔,其周围有明显增 生硬化;骨膜反应增厚并同骨皮质融合， 成分层状，外缘呈花边状。整个骨干增 粗，密度增高,轮廓不整。骨内膜增生使 髓腔密度增高甚至闭塞。有的破坏区内 仍可见到死骨。
慢性化脓性骨髓炎影像学表现
CT: • 与X线相似,主要表现为骨皮质增厚,骨髓
腔变窄;骨干增粗，边缘不整,骨密度增高。 • 死骨的CT表现为孤立的致密骨块,被低密
Open fracture of tibia
急性化脓性骨髓炎主要病理表现二
死骨的吸收和新骨的形成
• 骨膜下脓肿使骨膜和骨皮质分离以及血栓 性动脉炎---骨质坏死,与相邻活骨分离---形 成死骨
• 发病后约10天,肉芽组织吸收坏死骨,形成空 腔,死腔逐渐被新生骨或纤维组织充填
• 存活的骨内、外膜在炎症刺激下形成新生 骨,表现骨外膜增厚,骨髓腔变窄，密度增高
急性化脓性骨髓炎主要病理表现一
血源性骨髓炎蔓延途径
▪ 细菌栓子经滋养动脉进入骨髓停留于干骺端邻近骺 板的松质骨区域,形成小的骨脓肿
1、炎症向髓腔方向直接蔓延。 2、炎症向外突破干骺端骨皮质形成骨膜下脓肿。 3、细菌再经哈氏管进入骨髓腔。 4、骨膜下脓肿进入软组织形成软组织脓肿,穿破皮肤形
成瘘管。 5、进入关节引起化脓性关节炎
度的脓肿包绕。
慢性化脓性骨髓炎影像学表现
MRI: • 骨质增生、硬化、死骨在T1WI和T2WI均
为低信号。肉芽组织和脓液在T1WI上为 低或中等信号，而在T2WI上均为高信号。
慢性骨髓炎的愈合
• 骨破坏区修复，死骨消失，骨质增生硬 化逐渐吸收，髓腔再通。
• 如骨髓腔硬化不消失，虽经长期观察病 变停止，但当机体抵抗力降低时仍可突 然复发。
急性化脓性骨髓炎影像学表现:X线

X－ray表现: X线平片
2周内: 软组织肿胀 骨质改变不明显 2周以后: 骨质破坏:
局限性骨质疏松－斑点状－大片状
累及骨干大部或全部
病灶内可见死骨
小片或长条状高密度致密影
髓内脓肿－骨膜反应－骨膜新生骨
层状、花边状稍高密度影 与骨病变范围一致
股骨急性骨髓炎
鉴别诊断
治疗:目的在于尽早控制炎症，防止 死 骨形成。
急性骨髓炎的治疗有两个重要因素，一是病 程所处阶段，二是病儿的年龄。治疗时必须 谨记四个原则：1、鉴别病原体 2、选择正确 的抗生素 3、使抗生素释放到病灶 4、停 止组织破坏。
治疗
儿童的急性化脓性骨髓炎可以分为三类：早期急 性骨髓炎、晚期急性骨髓炎和新生儿及婴幼儿骨 髓炎。第一类患者年龄>1岁，48小时内出现发热， 自觉疼痛，局部有压痛和肿胀，但是无脓肿；第 二类患者年龄> 1岁，骨髓炎合并有脓肿，X 线上 可以看到骨破坏；第三类诊断较困难，是<1 岁的 新生儿和婴幼儿。
诊断

急性骨髓炎的早期诊断，更重要的是依据典型的病 史和体征。急性骨髓炎常见败血症的全身症状，如 高热、畏寒和呕吐。并伴有患肢痛，婴幼儿出现假 性麻痹。患肢和邻近关节疼痛是突出的症状，疼痛 是由于炎性渗出使骨髓腔内压增高所致，通常不能 被患儿描述，因此通过其他表现了解症状就显得更 为重要，比如拒绝行走、拒绝负重、 跛行或拒动。 患肢极少活动（假性麻痹）可能会误 诊为麻痹性神 经肌肉疾病。在患肢的干骺部有环周触压痛，局部 皮肤温度增高和肿胀。邻近关节的肌群 常有保护性 痉挛，使关节屈曲处于较舒适的位置。新 生儿和小 婴儿一般很少有全身症状，新生儿发病后 可不发热 但表现有烦躁不安拒绝活动。

1、急性化脓性骨髓炎

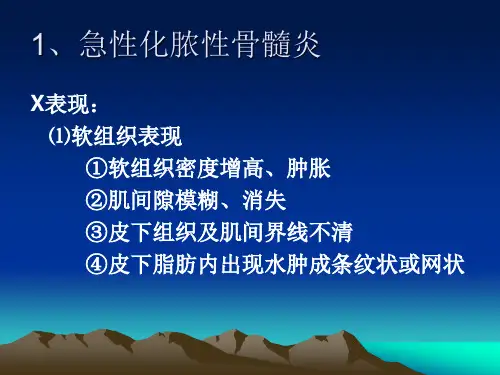

X表现： ⑴软组织表现 ①软组织密度增高、肿胀 ②肌间隙模糊、消失 ③皮下组织及肌间界线不清 ④皮下脂肪内出现水肿成条纹状或网状
⑵骨破坏 骨质疏松，骨小梁细、中断、消失呈穿凿样
⑶骨膜新生与骨质增生 葱皮状骨膜反应，骨质破坏与增生并存
⑷死骨形成 ①高密度影 ②周围有脓腔、骨质破坏，被低密度组织保绕 ③两端游离 ④死骨长轴与骨的长轴一直
肱骨慢性骨髓炎。
示肱骨广泛骨质破坏和增生， 骨干变粗。肱骨上段见孤立 的大片长方形死骨，其长轴 与骨干平行，密度显著增高 浓白
胫骨慢性骨髓炎。
示胫骨骨质增生包 壳形成，使骨干明 显增粗，包壳内有 大片死骨存留。侧 位可见通向前方软 组织的条状瘘孔。
Байду номын сангаас
慢性化脓性骨髓炎
慢性化脓性骨髓炎
二、化脓性关节炎
⑸窦道形成 ⑹病理性骨折
肱骨下段急性化脓性骨髓炎。
示肱骨下段骨松质内斑点状骨质 破坏，骨膜增生呈花边状。
急性化脓性骨 髓炎。
MRI示T2加权 横断面低信号 的骨皮质外围 可见高信号影， 是骨膜下脓肿 所致。
2、慢性化脓性骨髓炎
X线表现： ⑴骨质破坏境界清楚 ⑵破坏周围有成骨 ⑶巨大死骨 ⑷骨皮质增厚 ⑸骨膜增生 ⑹骨骼畸形不规则
病理： 滑膜感染→→→关节积液 →→→脓液中蛋
白溶解酶作用→→→关节软骨破坏 →→→
肉芽组织侵及骨端
急性期X线表现
1、关节积液，早期间隙增宽 2、关节变窄 3、承重大关节中心部位破坏
右第二掌骨－食指近 节骨化脓性关节炎
