一体化污水提升泵站

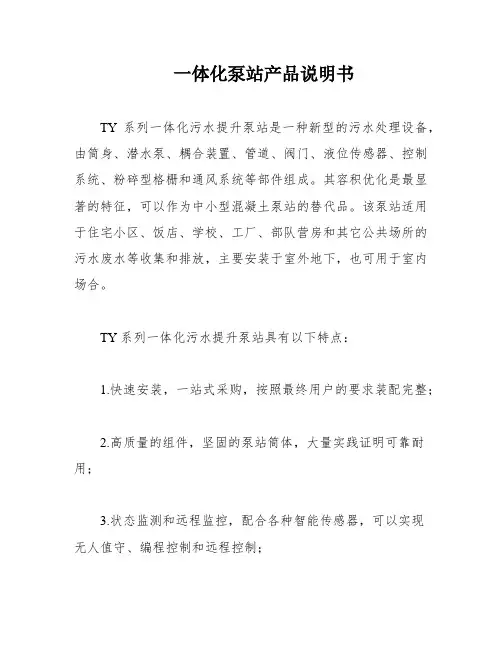

一体化泵站产品说明书TY系列一体化污水提升泵站是一种新型的污水处理设备，由筒身、潜水泵、耦合装置、管道、阀门、液位传感器、控制系统、粉碎型格栅和通风系统等部件组成。

其容积优化是最显著的特征，可以作为中小型混凝土泵站的替代品。

该泵站适用于住宅小区、饭店、学校、工厂、部队营房和其它公共场所的污水废水等收集和排放，主要安装于室外地下，也可用于室内场合。

TY系列一体化污水提升泵站具有以下特点：1.快速安装，一站式采购，按照最终用户的要求装配完整；2.高质量的组件，坚固的泵站筒体，大量实践证明可靠耐用；3.状态监测和远程监控，配合各种智能传感器，可以实现无人值守、编程控制和远程控制；4.防滑顶盖，不锈钢或玻璃纤维制成，可加装防盗安全锁，可加气压弹簧，轻松打开；5.可用不锈钢材料制作、也可用连续缠绕加强玻璃纤维筒体制作，优化设计，计算机控制缠绕工艺，确保厚度均匀并达到设计要求，质量稳定优良；6.压力管路，不锈钢或客户指定材料，所有管路在出厂前均通过压力测试，以防泄漏；7.进口管路最大达DN500，通常为不锈钢AISI304或316，可根据客户要求配置各种法兰；8.泵站上盖，玻璃钢或铝制，铝制安全格栅，不锈钢通风排气管，不锈钢扶手；9.不锈钢安装平板，方便未来的管路、水泵因为入流增大时升级；10.内置服务平台，可根据客户要求定制，不同形式、位置和高度。

TY系列一体化污水提升泵站可分为污水泵站、雨水泵站、合流泵站、污泥泵站等类型，选型订购需要提供相关技术参数。

1.泵站的流入流量Q（立方/小时）和最大流量时的变化系数需要确定；同时需要确定所需水泵的数量和扬程，可以选择一用一备或二用一备的方案；2.室外地面标高H0（米）也需要确定，也可以使用相对标高±0.00（米）；进水管的外接管径DN和管中标高H1（米），以及出水管的外接管径DN和管中标高H2（米）也需要确定；3.内部的管路材质可以是不锈钢SUS304或热镀锌管件；4.需要选择液位传感器、压力传感器、浮球或超声液位传感器等设备；5.控制系统可以选择自动液位控制、手动控制或远程控制；6.格栅类型可以选择提篮格栅或粉碎格栅；7.电控箱形式可以选择室外防雨控制柜或景观式管理房。

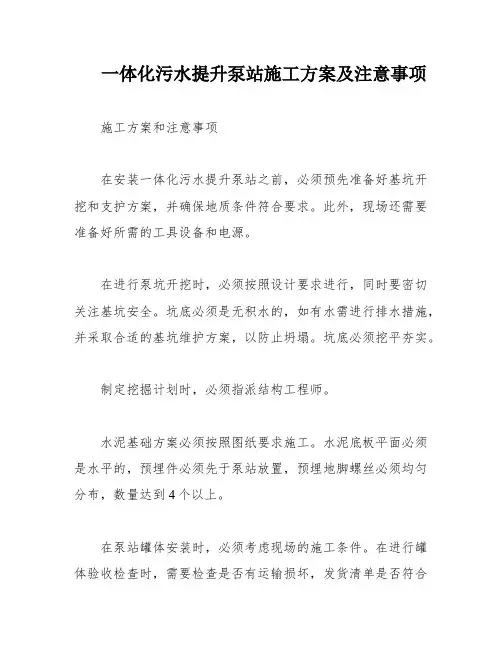

一体化污水提升泵站施工方案及注意事项施工方案和注意事项在安装一体化污水提升泵站之前，必须预先准备好基坑开挖和支护方案，并确保地质条件符合要求。

此外，现场还需要准备好所需的工具设备和电源。

在进行泵坑开挖时，必须按照设计要求进行，同时要密切关注基坑安全。

坑底必须是无积水的，如有水需进行排水措施，并采取合适的基坑维护方案，以防止坍塌。

坑底必须挖平夯实。

制定挖掘计划时，必须指派结构工程师。

水泥基础方案必须按照图纸要求施工。

水泥底板平面必须是水平的，预埋件必须先于泵站放置，预埋地脚螺丝必须均匀分布，数量达到4个以上。

在泵站罐体安装时，必须考虑现场的施工条件。

在进行罐体验收检查时，需要检查是否有运输损坏，发货清单是否符合定货清单，配件位置和尺寸，以及检查和拧紧所有螺栓，以防运输时发生松动。

其他设备也需要进行检查。

泵站罐体运输时必须水平放置，并采取固定和防护措施。

在安装和起吊至垂直位置之前，必须去掉罐体运输时固定的连接附件。

在施工区域，客户必须自行提供起吊设施。

安装管路前，必须检查并确保泵站内所有连接处已经紧固，并对进出口管进行检查，包括清洁管路和密封圈，通过补偿器对准进出水管，确保密封严实，对准管且对称均匀紧固。

其他附件，如通风管，是散装提供和发货的，在现场进行安装。

安装中常见的错误包括地下回填土没有夯实导致进出管路受力，外部管路没有妥善支护导致泵站进出水管路受力和破损，回填时卡车将物料从一边倒入导致罐体单边受力，水泥底座不平导致泵站倾斜，以及较大的石块坠入回填坑内导致罐体损坏。

挖掘计划必须彻底且由有资质的地质工程师指派并密切关注执行，以确保挖掘工作正确无误。

否则，水泥底座安装后可能会移位，对泵站造成损坏。

在回填时，必须制定周密的计划，以避免地下水滋生，最终导致泵站被水位推移。

一体化污水提升泵站是替代老式排水泵站的最理想解决方案，是一种集成式一体化预制泵站。

该泵站的筒体采用先进的加厚型中等密度玻璃钢材质制成，内部设有水泵、管路、阀门、仪表、控制设备以及其他用户需要的附件，是一种使用方便、质量可靠、土建工作少、成本较低的新型一体化泵站设备，容积优化是其最显着的特征。

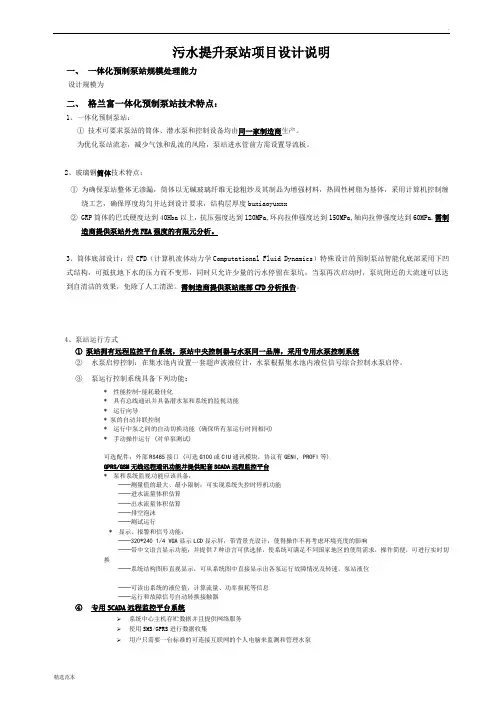

污水提升泵站项目设计说明一、一体化预制泵站规模处理能力设计规模为二、格兰富一体化预制泵站技术特点：1、一体化预制泵站：①技术可要求泵站的筒体、潜水泵和控制设备均由同一家制造商生产。

为优化泵站流态，减少气蚀和乱流的风险，泵站进水管前方需设置导流板。

2、玻璃钢筒体技术特点：①为确保泵站整体无渗漏，筒体以无碱玻璃纤维无捻粗纱及其制品为增强材料，热固性树脂为基体，采用计算机控制缠绕工艺，确保厚度均匀并达到设计要求，结构层厚度buxiaoyuxxx②GRP筒体的巴氏硬度达到40Hba以上，抗压强度达到120MPa,环向拉伸强度达到150MPa,轴向拉伸强度达到60MPa.需制造商提供泵站外壳FEA强度的有限元分析。

3、筒体底部设计：经CFD（计算机流体动力学Computational Fluid Dynamics）特殊设计的预制泵站智能化底部采用下凹式结构，可抵抗地下水的压力而不变形，同时只允许少量的污水停留在泵坑，当泵再次启动时，泵坑附近的大流速可以达到自清洁的效果，免除了人工清淤。

需制造商提供泵站底部CFD分析报告。

4、泵站运行方式①泵站拥有远程监控平台系统，泵站中央控制器与水泵同一品牌，采用专用水泵控制系统②水泵启停控制：在集水池内设置一套超声波液位计，水泵根据集水池内液位信号综合控制水泵启停。

③泵运行控制系统具备下列功能：*性能控制-能耗最佳化*具有总线通讯并具备潜水泵和系统的监视功能*运行向导* 泵的自动并联控制*运行中泵之间的自动切换功能 (确保所有泵运行时间相同)*手动操作运行 (对单泵测试)可选配件：外部RS485接口 (可选G100或CIU通讯模块，协议有GENI, PROFI等)GPRS/GSM无线远程通讯功能并提供配套SCADA远程监控平台*泵和系统监视功能应该具备：──测量值的最大、最小限制；可实现系统失控时停机功能──进水流量体积估算──出水流量体积估算──排空泡沫──测试运行*显示、报警和信号功能：──320*240 1/4 VGA显示LCD显示屏，带背景光设计，使得操作不再考虑环境亮度的影响──带中文语言显示功能；并提供7种语言可供选择，使系统可满足不同国家地区的使用需求，操作简便，可进行实时切换──系统结构图形直观显示，可从系统图中直接显示出各泵运行故障情况及转速，泵站液位──可读出系统的液位值，计算流量、功率损耗等信息──运行和故障信号自动转换接触器④专用SCADA远程监控平台系统系统中心主机存贮数据并且提供网络服务使用SMS/GPRS进行数据收集用户只需要一台标准的可连接互联网的个人电脑来监测和管理水泵5、配套水泵技术特点：①泵站须配套进口或者合资潜污泵，在设计负荷范围内，无振动和气蚀现象，运行平稳。

一体化提升泵站工程施工组织设计方案一、项目概况本一体化提升泵站位于城市中心区域，主要负责收集并提升周边区域的雨水和污水。

工程包括泵房、水池、管道、电气设备等部分，预计工期为6个月。

二、施工目标1.确保施工安全，无重大安全事故发生。

2.保证工程质量，达到国家相关标准。

3.提高施工效率，缩短工期。

4.节约成本，实现项目经济效益最大化。

三、施工组织设计1.施工准备（1）人员组织：成立项目指挥部，下设工程技术部、安全质量部、财务部、材料设备部等，明确各部门职责。

（2）技术准备：组织设计人员对施工图纸进行审查，了解工程特点及施工难点，制定施工方案。

（3）材料准备：提前预订所需材料，确保材料质量，并做好材料验收工作。

2.施工阶段（1）土建工程：按照设计图纸进行土建施工，包括泵房、水池、管道等。

（2）设备安装：在土建工程完成后，进行设备安装，包括水泵、电机、控制系统等。

（3）管道铺设：根据设计图纸进行管道铺设，确保管道畅通，无渗漏现象。

（4）电气工程：安装电气设备，包括电缆、配电箱、控制系统等。

（5）调试运行：完成设备安装后，进行调试运行，确保设备正常运行。

3.施工保障措施（1）安全措施：制定严密的安全管理制度，加强现场安全管理，确保施工安全。

（2）质量措施：制定质量管理制度，加强过程控制，确保工程质量。

（3）进度措施：制定施工计划，合理安排施工进度，确保工程按时完成。

（4）成本措施：加强成本核算，控制成本支出，实现项目经济效益最大化。

四、施工难点及应对措施1.施工环境复杂：由于泵站位于城市中心区域，施工环境复杂，周围建筑物较多。

应对措施：加强与周边建筑物的沟通协调，确保施工顺利进行。

2.施工周期紧张：工程预计工期为6个月，施工周期紧张。

应对措施：合理制定施工计划，优化施工工艺，提高施工效率。

3.技术要求高：一体化提升泵站涉及多个专业领域，技术要求较高。

应对措施：组织专业技术人员进行施工，加强技术培训，提高施工水平。

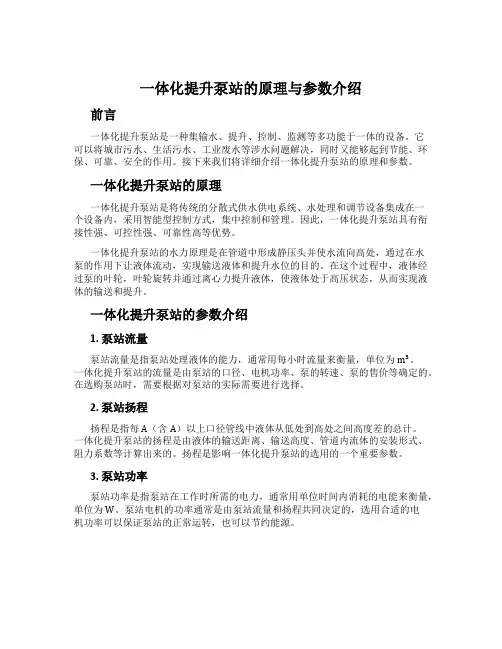

一体化提升泵站的原理与参数介绍前言一体化提升泵站是一种集输水、提升、控制、监测等多功能于一体的设备。

它可以将城市污水、生活污水、工业废水等涉水问题解决，同时又能够起到节能、环保、可靠、安全的作用。

接下来我们将详细介绍一体化提升泵站的原理和参数。

一体化提升泵站的原理一体化提升泵站是将传统的分散式供水供电系统、水处理和调节设备集成在一个设备内，采用智能型控制方式，集中控制和管理。

因此，一体化提升泵站具有衔接性强、可控性强、可靠性高等优势。

一体化提升泵站的水力原理是在管道中形成静压头并使水流向高处，通过在水泵的作用下让液体流动，实现输送液体和提升水位的目的。

在这个过程中，液体经过泵的叶轮，叶轮旋转并通过离心力提升液体，使液体处于高压状态，从而实现液体的输送和提升。

一体化提升泵站的参数介绍1. 泵站流量泵站流量是指泵站处理液体的能力，通常用每小时流量来衡量，单位为m³。

一体化提升泵站的流量是由泵站的口径、电机功率、泵的转速、泵的售价等确定的。

在选购泵站时，需要根据对泵站的实际需要进行选择。

2. 泵站扬程扬程是指每A（含A）以上口径管线中液体从低处到高处之间高度差的总计。

一体化提升泵站的扬程是由液体的输送距离、输送高度、管道内流体的安装形式、阻力系数等计算出来的。

扬程是影响一体化提升泵站的选用的一个重要参数。

3. 泵站功率泵站功率是指泵站在工作时所需的电力，通常用单位时间内消耗的电能来衡量，单位为W。

泵站电机的功率通常是由泵站流量和扬程共同决定的，选用合适的电机功率可以保证泵站的正常运转，也可以节约能源。

4. 泵站效率泵站效率是指泵站能够将机械能转换为水流能量的能力，通常用百分比来表示。

泵站的效率受到许多因素的影响，例如泵的结构、泵叶轮的质量、轴承的磨损等。

在选购泵站时，需要考虑到泵站的能耗和效率之间的关系。

结语一体化提升泵站是一种非常实用的设备，能够提高水资源的利用效率，为城市环保和节能做出自己的贡献。

一体化提升泵站施工方案1. 引言一体化提升泵站施工方案是针对目前泵站建设中存在的问题，结合先进的一体化施工理念，提出的一种高效、安全、可持续发展的施工方案。

本文档将详细介绍一体化提升泵站施工方案的设计思路、实施步骤以及注意事项。

2. 设计思路一体化提升泵站施工方案的设计思路主要包括以下几个方面：2.1 前期准备在施工前期，应有充分的调研和规划工作。

包括对泵站周边环境的调查、工程量的测算以及施工周期的合理安排等。

确保施工方案的可行性和科学性。

2.2 施工流程优化对泵站施工流程进行优化，采用先进的模块化施工理念，最大程度地减少施工环节，提高施工效率。

将原本独立的施工任务进行整合，形成一个完整的施工过程。

2.3 资源整合在一体化提升泵站施工方案中，应综合考虑人力资源、土地资源、建筑材料资源等各方面资源的整合利用。

通过合理规划和调配资源，最大限度地提高资源利用效率，并降低施工成本。

2.4 安全措施为保障施工过程中的安全性，一体化提升泵站施工方案应包括完善的安全措施。

例如，设置安全警示标志、配备安全设备以及组织安全培训等，以确保工人的人身安全。

3. 实施步骤一体化提升泵站施工方案的实施步骤如下所示：3.1 方案设计根据泵站的具体情况，设计一体化提升泵站施工方案。

包括施工流程优化、资源整合以及安全措施等。

3.2 施工准备在施工前期，进行充分的准备工作。

包括场地清理、设备安装、人员培训等，为正式施工做好准备。

3.3 施工过程按照方案设计的施工流程，按步骤进行施工工作。

在施工过程中，要做好质量控制，确保施工质量符合要求。

3.4 安全监控在施工过程中，要加强安全监控，及时发现和解决安全隐患。

配备专门的安全人员，对施工现场进行巡查和监测。

3.5 施工收尾施工结束后，进行施工收尾工作。

包括场地清理、设备拆卸、工程验收等。

确保施工现场的整洁和安全。

4. 注意事项在一体化提升泵站施工方案实施过程中，需要注意以下几个方面：4.1 施工队伍要合理配备施工队伍，确保施工队伍的素质和技术水平。

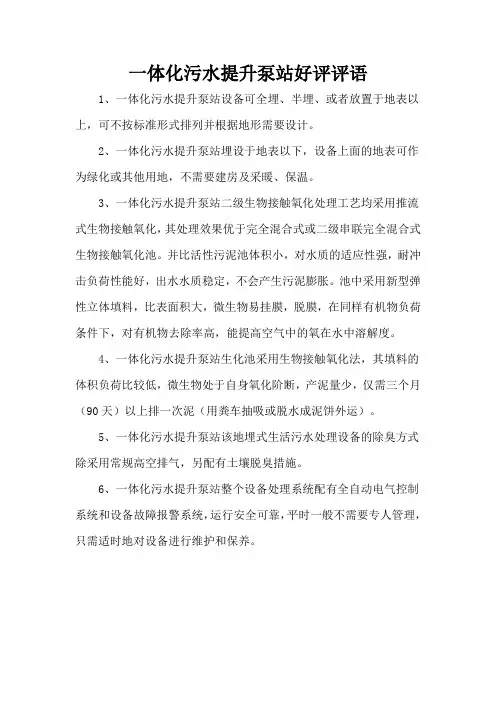

一体化污水提升泵站好评评语
1、一体化污水提升泵站设备可全埋、半埋、或者放置于地表以上，可不按标准形式排列并根据地形需要设计。

2、一体化污水提升泵站埋设于地表以下，设备上面的地表可作为绿化或其他用地，不需要建房及采暖、保温。

3、一体化污水提升泵站二级生物接触氧化处理工艺均采用推流式生物接触氧化，其处理效果优于完全混合式或二级串联完全混合式生物接触氧化池。

并比活性污泥池体积小，对水质的适应性强，耐冲击负荷性能好，出水水质稳定，不会产生污泥膨胀。

池中采用新型弹性立体填料，比表面积大，微生物易挂膜，脱膜，在同样有机物负荷条件下，对有机物去除率高，能提高空气中的氧在水中溶解度。

4、一体化污水提升泵站生化池采用生物接触氧化法，其填料的体积负荷比较低，微生物处于自身氧化阶断，产泥量少，仅需三个月（90天）以上排一次泥（用粪车抽吸或脱水成泥饼外运）。

5、一体化污水提升泵站该地埋式生活污水处理设备的除臭方式除采用常规高空排气，另配有土壤脱臭措施。

6、一体化污水提升泵站整个设备处理系统配有全自动电气控制系统和设备故障报警系统，运行安全可靠，平时一般不需要专人管理，只需适时地对设备进行维护和保养。

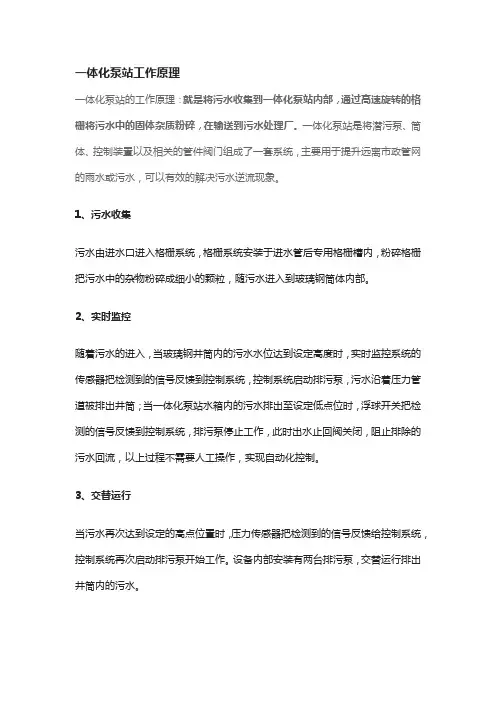

一体化泵站工作原理
一体化泵站的工作原理：就是将污水收集到一体化泵站内部，通过高速旋转的格栅将污水中的固体杂质粉碎，在输送到污水处理厂。

一体化泵站是将潜污泵、筒体、控制装置以及相关的管件阀门组成了一套系统，主要用于提升远离市政管网的雨水或污水，可以有效的解决污水逆流现象。

1、污水收集
污水由进水口进入格栅系统，格栅系统安装于进水管后专用格栅槽内，粉碎格栅把污水中的杂物粉碎成细小的颗粒，随污水进入到玻璃钢筒体内部。

2、实时监控
随着污水的进入，当玻璃钢井筒内的污水水位达到设定高度时，实时监控系统的传感器把检测到的信号反馈到控制系统，控制系统启动排污泵，污水沿着压力管道被排出井筒；当一体化泵站水箱内的污水排出至设定低点位时，浮球开关把检测的信号反馈到控制系统，排污泵停止工作，此时出水止回阀关闭，阻止排除的污水回流，以上过程不需要人工操作，实现自动化控制。

3、交替运行
当污水再次达到设定的高点位置时，压力传感器把检测到的信号反馈给控制系统，控制系统再次启动排污泵开始工作。

设备内部安装有两台排污泵，交替运行排出井筒内的污水。

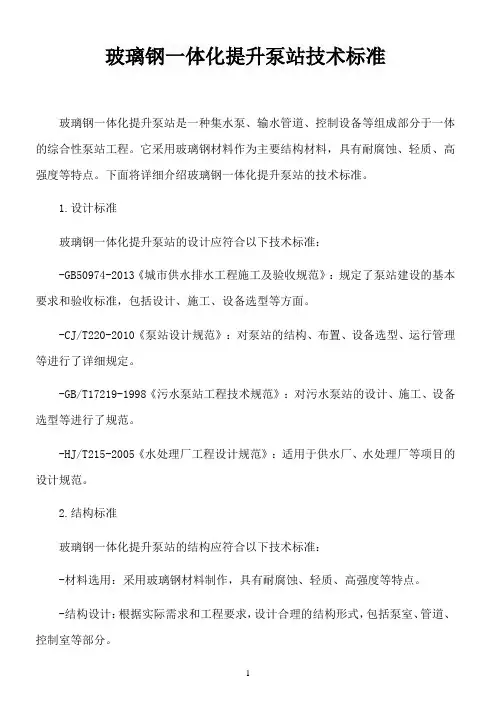

玻璃钢一体化提升泵站技术标准玻璃钢一体化提升泵站是一种集水泵、输水管道、控制设备等组成部分于一体的综合性泵站工程。

它采用玻璃钢材料作为主要结构材料，具有耐腐蚀、轻质、高强度等特点。

下面将详细介绍玻璃钢一体化提升泵站的技术标准。

1.设计标准玻璃钢一体化提升泵站的设计应符合以下技术标准：-GB50974-2013《城市供水排水工程施工及验收规范》：规定了泵站建设的基本要求和验收标准，包括设计、施工、设备选型等方面。

-CJ/T220-2010《泵站设计规范》：对泵站的结构、布置、设备选型、运行管理等进行了详细规定。

-GB/T17219-1998《污水泵站工程技术规范》：对污水泵站的设计、施工、设备选型等进行了规范。

-HJ/T215-2005《水处理厂工程设计规范》：适用于供水厂、水处理厂等项目的设计规范。

2.结构标准玻璃钢一体化提升泵站的结构应符合以下技术标准：-材料选用：采用玻璃钢材料制作，具有耐腐蚀、轻质、高强度等特点。

-结构设计：根据实际需求和工程要求，设计合理的结构形式，包括泵室、管道、控制室等部分。

-防水性能：确保泵站具备良好的防水性能，避免漏水和渗漏现象。

-防腐性能：玻璃钢材料本身具有优异的耐腐蚀性能，可以抵御酸碱等化学物质的侵蚀。

-强度计算：进行结构强度计算，确保泵站在使用过程中具备足够的承载能力和稳定性。

3.设备选型标准玻璃钢一体化提升泵站的设备选型应符合以下技术标准：-泵选型：根据输送介质、流量、扬程等参数，选择适合的水泵类型和规格。

-控制设备：选择合适的自动化控制设备，如PLC控制系统、远程监控等，以实现泵站的智能化管理。

-阀门和管道：根据输送介质和工程要求，选择适合的阀门和管道材料，并确保其耐腐蚀性能和密封性能。

-电气设备：包括电机、电缆、开关柜等，选型应符合相关的国家标准和规范。

4.施工及验收标准玻璃钢一体化提升泵站的施工及验收应符合以下技术标准：-GB50268-2008《建筑工程施工质量验收规范》：对建筑工程施工质量验收的程序和要求进行了规定。

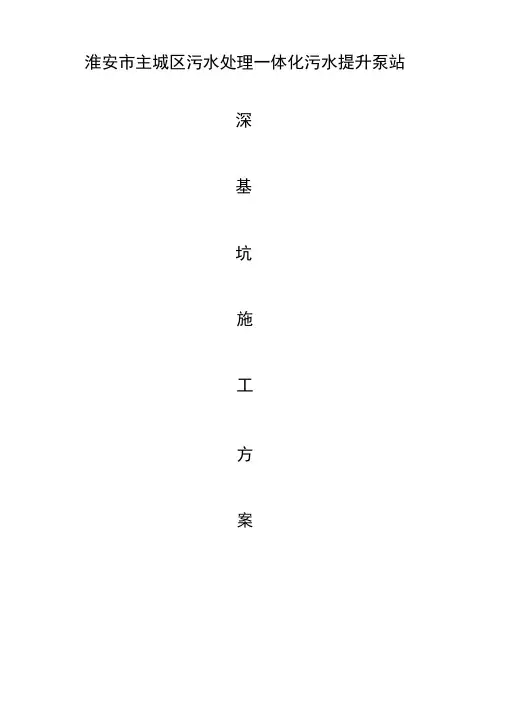

淮安市主城区污水处理一体化污水提升泵站深基坑施工方案江苏北方路桥工程有限公司淮安市主城区污水处理一体化污水提升泵站深基坑施工方案第一章工程概况一、工程概述宾馆北大沟等四个排水口截污工程：采用D200C企口钢筋砼管（离心H）20M D120C 承插式钢筋砼管（离心H）14M D100（承插式钢筋砼管（离心H）2M D600承插式钢筋砼管（离心H）32M D30（承插式钢筋砼管（离心H）14M De35齡水实用实壁管50M De28（给水实用实壁管36M De22齡水实用实壁管180M 检查井3座、截流井1座、一体化泵站3座、挡墙36M第二章支护、支撑系统的结构设计一、支护、支撑结构选型钻探资料表明，工程场地土层分布较为杂乱。

根据土层岩性、成因、时代、分布、埋藏条件，结合物理力学指标，将场地20.0m深度范围内土层分为4个工程地质层，自上而下分层描述如下：1-1层：杂填土（Q4m），层底标高10.30〜13.60m。

1-2层：素填土（Q4m）。

主要为灰黄色或暗黄色粉土或粉质粘土，夹建筑垃圾。

层厚1.10〜2.80m,层底标高8.88〜11.90m。

2层：粉土（Q4al）,夹粉质粘土薄层。

暗黄色、灰黄色，湿，中密状，摇震反应迅速，无光泽，干强度及韧性低。

层厚4.10〜6.30m,层底标高2.88〜6.20m。

3层：粉土（Q4al）。

暗黄色、灰黄色，湿，中密〜密实状，摇震反应迅速，无光泽，干强度及韧性低。

层厚2.10〜11.60m,层底标高-6.32m。

4层：粗砂（Q3al）。

黄色、灰黄色，湿，中密〜密实状。

主要成份为长石和石英，级配较差。

最大孔深20.0m未钻穿该层。

围檩HW4O 04OO W 号拉森钢板桩 桩长9m（一）基坑支护形式1、南昌路排口基坑支护方式本地段基坑深度为6.5米，采用以下方式：先放坡开挖 6m*6m*1.5基坑, 采用9米长W 型拉森钢板桩加二道内支撑进行基坑支护，形成 4.5m*4.5m 的 基坑支护，钢板桩之间采用HW4OO*4O （围檩进行连接，HW4OO*4O 啲H 型钢进 行内支撑。

玻璃钢一体化提升泵站的安装步骤概述玻璃钢一体化提升泵站是一种集输送、提升、降压、调流于一体的新型污水提升设备。

其安装步骤与传统泵站有区分，下文将介绍玻璃钢一体化提升泵站的安装步骤。

安装步骤1. 地基施工玻璃钢一体化提升泵站的地基施工是安装的第一步骤。

在选址时应确保地基的坚实稳定，且位置便于施工和维护和修理。

地基处理需要依据实在地理环境和工程要求进行，以确保设备的安装、使用和维护。

2. 玻璃钢一体化提升泵站的进出水口安装进出水口安装是设备安装的第二个步骤。

安装前需确定泵站位置及前方的排水体系，充分进出水口的位置和安装要求。

进出水口应符合原设计规范，位置精准，开挖与地面平整。

3. 泵站主体安装泵站主体安装应严格依照设计图纸和安装要求进行。

在验收设备时应检查设备主体是否符合要求，以及安装是否完全成功。

4. 电器系统安装电器系统安装是设备安装的另一个紧要步骤。

安装前应认真检查电路布线图和电器设备的接线图是否符合设计要求。

若有不妥之处，应适时更正。

电器接线应严格依照操作及维护说明进行。

5. 立管、进水管和出水管安装当泵站主体和电器系统安装完成后，就可以进行立管、进水管和出水管的安装。

立管的选择应依据设备的高度和出水量选择；进出水管应选用耐酸碱的管材，如PVC、PE等。

管材的选择要精准匹配设备的水流量和水质要求，并确保管子铺设的高度符合标准要求，并检查管子连接是否坚固，排查漏水点。

6. 设备调试安装过程中，设备的调试是不可疏忽的步骤，通过对设备的调试和检查可以排出潜在的安装问题和技术难题。

在调试过程中应依据调试要求一步步进行，确保设备的机能和使用效果符合设计要求。

结论玻璃钢一体化提升泵站的安装步骤与传统泵站的安装步骤有所不同，需要更为细致的安装步骤和更严格的验收标准。

在整个安装过程中，需要专业技术人员和相关人员的协同合作，确保泵站安装后，能够正常、高效地运行，为城市环境改善做出一份贡献。

一体化污水提升泵站的正确安装步骤前言一体化污水提升泵站是城市污水处理系统中不可或缺的设施。

正确的安装和使用方式不仅可以保证设备的正常运行，还可以有效的保障环境和人类生命财产的安全。

本文将认真介绍一体化污水提升泵站的正确安装步骤。

现场勘测在开始安装之前，需要进行现场勘测。

通过对安装环境进行全面的评估和分析，确定泵站的类型，规格和安装位置。

在进行现场勘测时，需要考虑以下几个因素：1.设备的进出口是否与现有管道相符合；2.环境是否适合设备运行，包括温度、湿度、通风等；3.是否需要进行扩建或改建；4.安全防护设施是否完备。

现场准备现场准备是为了确保现场环境符合要求，保证设备的安全运行。

在进行安装前，需要进行以下几项准备工作：1.清洁工作：清洁安装场地，移除四周任何障碍物和垃圾；2.打桩工作：依据勘察结果，测量出安装孔口的尺寸和深度，并进行打桩，保证泵站坚固稳定；3.现场布线：依据设备的要求进行现场布线，确保设备能正常供电。

设备的搬运和安装设备的搬运和安装是整个安装流程中最为关键的步骤之一、在进行设备的搬运和安装时，需要注意以下几点：设备搬运1.搬运过程中，应当保证设备平稳，并防止碰撞。

2.对于体积较大的设备，需要使用专门的起重机具进行搬运。

3.搬运过程中需要避开受力过大，应实行适当的支撑和加固措施。

设备安装1.在安装过程中，需要保证设备的高度水平和稳定。

2.安装时，需要调整设备的位置，确保其进出口与现有管道相符合。

3.依据设备的操作说明书，对设备进行安装固定。

管道连接管道连接是污水提升泵站安装过程中最紧要的工作之一、正确的管道连接能够保证设备的运行效率和安全性。

对于管道连接，需要注意以下几个问题：1.确认管道连接口，以保证连接点的精准性和高效性；2.使用密封胶水进行防水处理；3.安装之后，必需进行测试，确保管道连接的稳定性和水密性。

现场调试设备的调试特别关键，它关系到设备是否能够正常运行。

在调试时，需要注意以下几个问题：1.对于设备管道的宣泄阀、空气阀、泄压阀等进行正确的调整；2.依据设备的说明书，调整传感器、掌控箱等设备；3.启动设备，依据检测结果进行相应调整。

一体化污水提升泵站就是通过水泵的动力给予泵站动力和压势,使得在不能自流的液体可以正常的进行排放和输送的设备。

一体化污水提升泵站主要采用水位压差来实现泵的启动和关闭进行控制,压差的测试有两种方式,当压差传感器完好时,就用压差传感器对水位进行判断,实现泵的启动和关闭,当压差传感器损坏时,就使用普通浮球对水位的反馈,实现泵的启动和关闭的控制。

在泵站的使用中,提篮格栅需要定时清淤和清洗,根据水流的不同,粉碎性格栅工作是将一些杂质打碎,污水流入泵站,期间粉碎性格栅要进行休息,这是污水直接流入泵站杂质则被堵在外面,当它再次启动时杂质会被打碎。

一体化污水提升泵站根据不同的工况,从而采取不同的安装方式,大程度的保证泵站长寿命、高效率的运行。

常规情况下,我们建议采用①全内置基层湿井泵站的安装方式,除此之外,还可以采用②外置阀门湿井泵站、③干湿分开泵站、④
带维修间泵站等安装方式。

客户可根据设计图纸或现场具体使用情况来决定采用哪种安装方式。

河南上田泵业有限公司是一家成集泵产品开发、给排水工程设计、变频调速恒压供水、消防成套及电气控制设备的生产、销售、服务为一体的大型现代化企业，专注于消防系统、污水系统、循环系统、二次供水系统和控制系统等民用建筑用泵及其成套设备的研发与生产。

应用技术与设计2018年第07期55科技发展的飞速发展，带动了传统行业的技术革新。

在新技术的指引下污水行业中高新技术的运用也越来越多。

一体化污水处理提升泵站，因其具有占地小施工周期短等传统污水提升泵站无可比拟的优点，并且能通过运平台等服务平台可进行自动控制及报警，在污水处理领域的使用也越加广泛。

1　一体化污水泵站与传统污水泵站的比选传统污水处理系统中，污水通过重力流方式接入污水处理厂（站），当污水未能通过重力流输送时，往往需要在中间选择合适的地方加建污水提升泵站。

传统污水提升泵站传统泵站一般采用钢筋混凝土结构，泵站一般包含格栅间、集水池、配电室、值班室等，占地面积较大，投资较高。

而一体化污水提升泵站一般采用耐腐蚀玻璃钢结构，格栅集水池配电室等均集成在一个筒体内。

项目一体化泵站污水传统污水泵站占地面积预制泵站系统集成度高，占地面积约10平方米，可建于地下无需征地占地面积大，征地成本高施工周期施工量小，施工期短施工程序多周期较长控制系统可实现泵站远程控制、无人值守，自动报警需专人管理泵站防漏出厂前进行防渗漏压力测试，100％不渗漏由于地层不稳定产生裂缝，不防漏。

泵站臭气泵站可自清洁底部，最大程度的降低泵站底部的淤积，减少臭气产生平坦的泵坑底部设计、较长的水力停留设计易产生淤积和臭气室外安装要求可广泛安装于室外、绿化带、道路等场所。

尤其在施工作业面小、人口密度大、建筑集中的地方更有优势要求有开阔的施工空间投资及维护成本投资成本比传统式混凝土泵站节省大约10%—15%。

可实现无人值守，无需人工成本，设备运营费用低前期投资成本较高，需要专人值守，人力成本较高，设备运营费用较高分期建设根据建设需求分期埋设，筒体设备可重复利用土建按远期一次建成，设备分期安装3　泵站设计3.1　工程概况西湖一路污水提升泵站位于某镇西湖广场附近，污水提升泵站服务面积为78.98ha，服务人口约0.87万人，区域内远期合流制占比按30%计，地下水渗入量按10%计，截流倍数n 0=3。

一体化污水提升泵站的安装步骤污水提升泵站是城市污水处理系统中不可或缺的设施。

而一体化污水提升泵站由于其结构紧凑、装配快捷且使用维护便利的特点而受到了市场广泛的关注。

以下将介绍一体化污水提升泵站的安装步骤。

第一步：基础施工在施工之前，首先需要对地面进行勘察和勘测，确认基础的承载力和基础施工方案。

对于不同的场地环境，选择相应的基础方案，确保基础稳固和设备使用的牢靠性。

然后，依据基础施工方案，在地面上挖下基础坑，同时应依据施工计划、土壤性质等订立好搅拌桩的布置方案。

可依据需要，选择混凝土或者钢筋混凝土，进行基础加固。

完成基础后，应进行固结和灌浆处理，确保基础稳定且无漏水问题。

第二步：电气施工电气施工是污水提升泵站安装的紧要环节之一、首先，需要对泵站供电线路进行改造或者新建，在施工期间应遵守安全操作规定，实行合适的安全防护措施，确保施工安全。

然后，依据泵站实际需求，设计、布置和接线各类电气元件，进行接线和调试，确保各个系统协调工作。

同时，在施工中，应注意防潮、防鼠、防火等问题。

第三步：泵站设备安装泵站设备安装包括机泵安装、管道连接、水池建设等。

设备安装需要选择专业的设备技术人员或施工队伍，依照规范操作步骤进行安装。

在安装过程中，应遵奉并服从相关技术标准和操作规程。

其中，机泵的选型应与汇水流量、扬程等参数相适应，并进行测量调试；管道连接应依据设计方案进行，保证连接的坚固和密封性；水池建设应依据场地环境和实际需求进行设计和施工，保证运营安全和便利。

第四步：自动化掌控系统的安装自动化掌控系统是一体化污水提升泵站的紧要构成部分，其作用是实现泵站的自动化掌控，避开人为操作产生的错误，提高泵站的运行效率和牢靠性。

自动化掌控系统的安装包括：系统选型、设备连接、软件编程等。

在施工过程中，应注意设备连接的正确性和编程的次序，确保自控系统能够正常工作并实现泵站的自动化运行。

第五步：实际的调试和试运行设备安装完毕后，需要进行实际的调试和试运行，包括设备操作、掌控系统、通讯联网等。

一体化提升泵站施工方案
泵站施工方案的一体化提升是指将泵站施工中的所有环节进行整合和优化，从而提高工程施工效率和质量。

以下是一体化提升泵站施工方案的具体内容：
1. 前期准备：在项目启动之前，通过充分的前期调研和方案设计，确定泵站施工的技术要求和施工方案，并明确工期和质量目标。

2. 统一管理：建立完善的施工管理体系，包括项目进度管理、质量控制、安全管理等，实现泵站施工中各个环节的无缝衔接和信息共享，提高协同工作效率。

3. 优化施工流程：通过优化施工流程，减少工序之间的重复和浪费，提高施工速度和效率。

比如，在施工前进行全面的场地测量和勘探，确定最佳的施工顺序和方案。

4. 引入新技术：利用新型的施工技术和设备，提高施工精度和效率。

比如，引入先进的泵站施工机械设备，自动化施工和监测系统，减少人力劳动和人为错误。

5. 加强施工质量控制：建立严格的质量控制体系，从源头上抓好质量，确保施工过程中的每一个环节都符合规范要求。

比如，设立质量检查点，定期检验施工质量，并对不合格情况进行整改。

6. 安全施工：加强施工现场的安全管理和监督，确保施工人员
的人身安全和设备的安全运行。

比如，制定详细的安全操作规程，进行安全培训和演练，提高施工人员的安全意识。

通过一体化提升泵站施工方案，可以有效地提高施工效率和质量，减少施工期间的安全事故和质量问题，降低工程成本，提高工程的经济效益。

同时，也能够增强施工单位的竞争力，提升行业的整体发展水平。

一体化提升泵站工作原理
一体化提升泵站是指将水泵、控制柜、管道和阀门等设备集成
在一起，构成一个整体，以实现自动化、集中化控制和运行管理。

其工作原理主要包括以下几个方面：
1. 水泵工作原理，一体化提升泵站中的水泵通常采用离心泵或
潜水泵，其工作原理是利用电动机驱动叶轮旋转，从而产生离心力
将水吸入泵内并通过管道输送至指定位置。

泵站会根据水压、流量
等参数自动控制水泵的启停和运行状态，以满足不同的供水或排水
需求。

2. 控制柜工作原理，一体化提升泵站的控制柜包括PLC控制系
统和人机界面，通过传感器采集水泵运行状态、水位、压力等数据，经过逻辑控制和算法计算，控制水泵的启停、调速、故障保护等功能，实现对泵站的智能化管理和远程监控。

3. 管道和阀门工作原理，管道和阀门是一体化提升泵站中的重
要组成部分，其工作原理是通过合理的布局和设计，将水泵输送的
水流按照设计要求分配到不同的管道和用水设备中，同时通过阀门
的开启和关闭来实现对水流的控制和调节，保证水的正常供应和排
放。

总的来说，一体化提升泵站通过集成各种设备和系统，实现了自动化控制、智能化管理和远程监控，提升了泵站的运行效率和可靠性，降低了人工维护成本，是现代城市供水、排水系统中的重要设施。
