CASS地形图数据预处理标准解析

1：:500地形图入库数据整理流程本文针对1:500地形图建立数据库前数据整理工作流程进行介绍。

按照《京维基础地形图内业整理技术细则》的要求，经拼图分幅、数据处理、属性录入、数据汇总、数据核查、拓扑检查、数据入库等工序，对1:500数字化地形图数据进行整理。

详细流程图如下：一、准备工作1、培训主要是使员工对入库标准规范、cass处理流程、需要避免的问题等有具体的认知，达到数据能统一指标、统一流程、统一结果的目的。

2、上机实操主要是测试培训的效果，以便为按实操能力对人员进行任务的分配做参考。

二、数据预处理1、资料准备收集项目有关的地形图的所有版本，以最新版作为标准，对每一分块进行简单预处理（伪结点删除，重复实体删除），并对每一分块的图层按规范整理，图层标准命名如下表：2、数据预处理根据项目区域图对收集的地形图进行无缝拼接，构成一个整体，按照规范对其进行分幅。

3、任务分配、时间安排以图幅分单位，进行分配任务；根据任务量，并指定一个可实现的时间。

三、数据处理以图幅为单位，按以下步骤进行地形图数据整理（按照面、点、线进行综合整理）1、要素构面（JMD, SXM, ZBM）一个图层中有点线面三种元素，所以在执行这一步时，首先需将面独立分离成层。

其中只需要对JMD执行这一步骤即可。

构面的方式有以下几种：(1)可应用CASS软件的构面功能，即手动跟踪构面：将断断续续的复合线连接起来构成一个面。

例如：花坛、道路边线、房屋边线等等断开的线，可以通过手动构面，把它们围成的面域构造出来；即搜索封闭房屋：自动搜索某一图层上复合线围成的面域，并把它自动生成房屋面。

(2)原有轨迹复制编辑闭合(3)重新绘制(4)以上三种方法相互结合构面后需要自检：通过运行“面状地物封闭检查”功能实现。

面状地物封闭检查是面状地物入库前所必须进行的步骤。

在此功能下定义“首尾点间限差”，程序自动将没有闭合的面状地物将其首尾强行闭合，当首尾点的距离大于限差，则用新线将首尾点直接相连，否则尾点将并到首点，以达到入库的要求。

CASS地形图的编辑与整饰在大比例尺数字测图的过程中，由于实际地形、地物的复杂性，漏测、错测是难以避免的，这时必须要有一套功能强大的图形编辑系统，对所测地图进行屏幕显示和人机交互图形编辑，在保证精度情况下消除相互矛盾的地形、地物，对于漏测或错测的部分，及时进行外业补测或重测。

另外，对于地图上的许多文字注记说明，如：道路、河流、街道等也是很重要的。

图形编辑的另一重要用途是对大比例尺数字化地图的更新，可以借助人机交互图形编辑，根据实测坐标和实地变化情况，随时对地图的地形、地物进行增加或删除、修改等，以保证地图具有很好的现势性。

对于图形的编辑，CASS 2008提供“编辑”和“地物编辑”两种下拉菜单。

其中，“编辑”是由AutoCAD提供的编辑功能：图元编辑、删除、断开、延伸、修剪、移动、旋转、比例缩放、复制、偏移拷贝等，“地物编辑”是由南方CASS 系统提供的对地物编辑功能：线型换向、植被填充、土质填充、批量删剪、批量缩放、窗口内的图形存盘、多边形内图形存盘等。

下面举例说明。

3.4.1图形重构通过右侧屏幕菜单绘出一个围墙、一块菜地、一条电力线、一个自然斜坡，如图3-47。

屏幕菜单的使用参见《参考手册》第一章。

图3-47 作出几种地物CASS4.0以来都设计了骨架线的概念，复杂地物的主线一般都是有独立编码的骨架线。

用鼠标左键点取骨架线，再点取显示蓝色方框的结点使其变红，移动到其它位置，或者将骨架线移动位置，效果如图3-48。

图3-48 改变原图骨架线将鼠标移至“地物编辑”菜单项，按左键，选择“图形重构”功能（也可选择左侧工具条的“图形重构”按钮），命令区提示：选择需重构的实体:<重构所有实体>回车表示对所有实体进行重构功能。

此时，原图转化为图3-49。

图3-49 对改变骨架线的实体进行图形重构3.4.2改变比例尺将鼠标移至“文件”菜单项，按左键，选择“打开已有图形”功能，在弹出的窗口中输入“C:\CASS2008\DEMO\STUDY.DWG”，将鼠标移至“打开”按钮，按左键，屏幕上将显示例图STUDY.DWG，如图3-50。

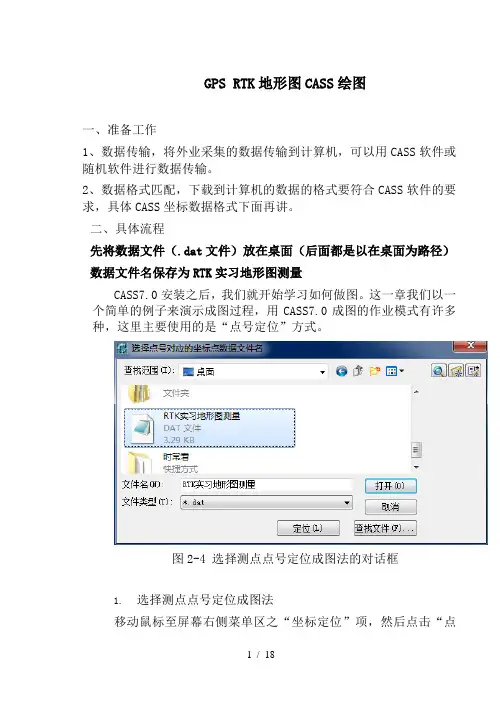

GPS RTK地形图CASS绘图一、准备工作1、数据传输，将外业采集的数据传输到计算机，可以用CASS软件或随机软件进行数据传输。

2、数据格式匹配，下载到计算机的数据的格式要符合CASS软件的要求，具体CASS坐标数据格式下面再讲。

二、具体流程先将数据文件（.dat文件）放在桌面（后面都是以在桌面为路径）数据文件名保存为RTK实习地形图测量CASS7.0安装之后，我们就开始学习如何做图。

这一章我们以一个简单的例子来演示成图过程，用CASS7.0成图的作业模式有许多种，这里主要使用的是“点号定位”方式。

图2-4 选择测点点号定位成图法的对话框1.选择测点点号定位成图法移动鼠标至屏幕右侧菜单区之“坐标定位”项，然后点击“点1 / 18号定位”，按左键，即出现图2-4所示的对话框，点击打开。

命令区提示：读点完成! 共读入 106 个点3．展点先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键，这时系统弹出一个下拉菜单。

再移动鼠标选择“绘图处理”下的“展野外测点点号”项，如图2-5所示，按左键后，便出现如图2-3所示的对话框。

图2-5 选择“展野外测点点号”图2-6 STUDY.DAT展点图输入对应的坐标数据文件名如图3 /18后，便可在屏幕上展出野外测点的点号，如图2-6所示。

4． 绘平面图下面可以灵活使用工具栏中的缩放工具进行局部放大以方便编图。

我们先把左上角放大，选择右侧屏幕菜单的“交通设施”按钮，弹出如下图的界面。

图2-7 选择屏幕菜单“交通设施”通过“Next”按钮找到“平行等外公路”并选中，再点击“OK”，命令区提示：绘图比例尺 1:输入500，回车。

点P/<点号>输入92，回车。

点P/<点号>输入45，回车。

点P/<点号>输入46，回车。

点P/<点号>输入13，回车。

点P/<点号>输入47，回车。

点P/<点号>输入48，回车。

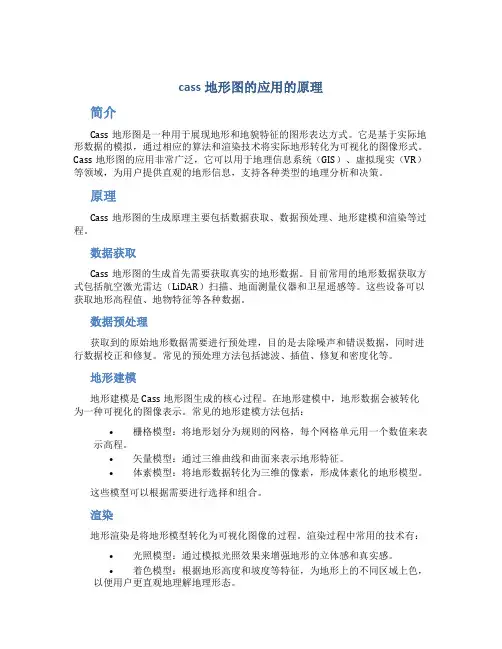

cass地形图的应用的原理简介Cass地形图是一种用于展现地形和地貌特征的图形表达方式。

它是基于实际地形数据的模拟，通过相应的算法和渲染技术将实际地形转化为可视化的图像形式。

Cass地形图的应用非常广泛，它可以用于地理信息系统（GIS）、虚拟现实（VR）等领域，为用户提供直观的地形信息，支持各种类型的地理分析和决策。

原理Cass地形图的生成原理主要包括数据获取、数据预处理、地形建模和渲染等过程。

数据获取Cass地形图的生成首先需要获取真实的地形数据。

目前常用的地形数据获取方式包括航空激光雷达（LiDAR）扫描、地面测量仪器和卫星遥感等。

这些设备可以获取地形高程值、地物特征等各种数据。

数据预处理获取到的原始地形数据需要进行预处理，目的是去除噪声和错误数据，同时进行数据校正和修复。

常见的预处理方法包括滤波、插值、修复和密度化等。

地形建模地形建模是Cass地形图生成的核心过程。

在地形建模中，地形数据会被转化为一种可视化的图像表示。

常见的地形建模方法包括：•栅格模型：将地形划分为规则的网格，每个网格单元用一个数值来表示高程。

•矢量模型：通过三维曲线和曲面来表示地形特征。

•体素模型：将地形数据转化为三维的像素，形成体素化的地形模型。

这些模型可以根据需要进行选择和组合。

渲染地形渲染是将地形模型转化为可视化图像的过程。

渲染过程中常用的技术有：•光照模型：通过模拟光照效果来增强地形的立体感和真实感。

•着色模型：根据地形高度和坡度等特征，为地形上的不同区域上色，以便用户更直观地理解地理形态。

•纹理映射：将真实的地貌纹理贴到地形模型上，使地形图更具真实感。

渲染过程可以根据需求设置不同的参数和效果。

应用地理信息系统（GIS）Cass地形图在GIS中广泛应用，为地理数据的可视化和地理分析提供了强大的支持。

Cass地形图可以用于制作地形图、三维建模、地形分析和可视化等方面。

通过Cass地形图，用户可以直观地了解地形变化、地物分布等地理特征，为城市规划、资源管理、灾害预警等提供有力的决策支持。

CASS环境下大比例尺地形数据的后处理技术【摘要】经过大比例尺地形图测绘后得到的数据必须经过一系列的后处理才能为应用部门提供服务。

本文探讨了CASS环境下大比例尺地形图存在的问题，以及相对应的后处理技术。

【关键词】地形测量；CASS；ObjectArx；二次开发CASS地形地籍成图软件是基于AutoCAD平台技术的GIS前端数据处理系统，能很好的应用与传统的以制图为目的的测绘生产中。

但是，随着测绘技术的不断发展、国家图示规范的不断更新完善、应用部门对数据要求的不断提高，以及测绘行业对测绘人才的要求不断严格，传统的大比例尺地形数据产品已经不能满足日新月异的应用需求，必须经过一系列的后处理，才能为后期的土地规划、城镇地籍、以及数字城市建设服务。

1传统地形数据存在的问题1.1 数据类型异常CASS成果数据要求点状地物用符号块（Block）表示，线状地物用多段线表示，文字注记用单文本表示。

但是由于内业编绘成图过程中，各作业员的操作习惯不同，数据中常常会存在不合法的的数据类型，如圆，圆弧，直线，二维多段线，图案填充，点，多文本等。

1.2 数据属性错误数据中存在属性错误现象，即编码、图层、数据类型三者不一致，或者地物编码缺失，这些在图面上是无法检查出来的。

造成这一错误的主要原因为作业员反复使用CASS下面的属性刷功能。

比如：文字刷成了线地物的CASS编码，点状地物刷成了线状地物的CASS编码，等等。

存在这些错误的数据虽然能够满足制图功能，但无法正确的进行数据入库，将无法提供进一步的GIS服务。

1.3 数据与地方标准不符1.3.1 分层体系不符CASS测图环境中数据分层原则为KZD、JMD、DLDW、DLSS、SXSS、JJ、DMTZ、ZBTZ、DGX、GCD、GXYZ等多个图层，但是各个地方标准中规定了新的分层体系，例如嘉兴地方标准将地形要素分为KZD、SXSS、JMD、JTSS、GXSS、JJ、DM、ZBTZ、ZJFZ这9个图层，宁波地方标准将地形要素分为NET、HYD、RES、TRA、PIP、BOU、TER、VEG、SUB这9个图层。

1:1000地形图数据预处理标准一、基础地形数据在入库之前需要满足如下要求：1.所有地物需要赋予符合南方标准的编码；2.图幅在处理时，原则上都不允许对图面地物进行更改，同时遵循所见即所得原则。

如遇到特殊情况：地物线形与编码不一致，无法判断的、接边处由于测量时间不一致无法接边的、图面信息不完整，地物缺失等这些情况，需与客户沟通交流一致后方可进行更改。

3.对于标准分幅的地形图数据，每幅图都需要有：a)内图廓，内图廓应该为四个点的封闭矩形，编码为121110，所在图层为TK层，颜色随层白色；b)接图表参照总结合表，将接图表注记不完整的补充完整，不一致的，修改一致。

4.等高线需要有高程值（整数值），且等高距为1米，每5条中有一条为计曲线（高程值能被5整除者），其余为首曲线。

等高线不能与坎子、房屋、围墙、道路等地物相交（当等高线穿过坟地、范围线、打谷场、球场范围线、单线沟渠、小路等，可以不做处理）；当等高线起始于坎背时，尽量保持等高线搭上坎背；当等高线起始于坎毛时，尽量使等高线与坎子间隔坎毛长度的距离。

5.高程点需要有Z值，其中Height属性需要与Z值保持一致。

6.若当前高程点和周边高程点的值相差较大时，需判断是否合理。

7.所有超出或未搭上内图廓的地物都需要剪切或延长，尽量保持内图廓与周边的地物呈相切状态。

8.注记超出内图廓，注记点落在图廓内的，将其拖进内图廓；注记点落在图廓外的，将其删除，并将其周边对应的幅图填充上。

9.线连续，例如围墙、坎子、等高线、道路、水系等线状地物尽量不要间断（合并相连线）；且线类型尽量用多段线，避免使用二维多段线、拟合线等。

可通过重量线转轻量线，转换成多段线，无法转换的线型，可通过重绘再转。

10.所有地名注记需要组合，并赋予相应等级编码，字体大小可通过文字大小整饰功能重新调整。

11.在城区，所有输电线、配电线、通信线等电杆之间不需要生成连接线，即只需要骨架线、电杆和箭头；郊区试情况而定，当地物较多时也不需要连接线，反之，则可生成；电杆落在房屋内的，需要删除。
