智能马弗炉技术规格书

SK-5-10型马弗炉使用说明书一、马弗炉，实验室电阻炉，科伟SK-5-10高温炉用途概述：马弗炉，实验室电阻炉，科伟SK-5-10高温炉系周期作业式，供实验室、工矿企业、科研单位作元素分析测定和一般小型钢件淬火、退火、回火等热处理时加热用，还可作金属、陶瓷的烧结、溶解、分析等高温加热用。

二、马弗炉，实验室电阻炉，科伟高温炉特点：1、马弗炉，实验室电阻炉，科伟高温炉外壳SK-5-10采用优质冷轧钢板制作，表面喷涂工艺处理、炉门采用侧开式结构、启闭灵活。

2、马弗炉，实验室电阻炉，科伟SK-5-10高温炉中温箱式采用封闭型炉膛，以电热合金丝为发热元件制成螺旋形后盘绕于炉膛四壁之中，散热时炉温均匀，延长了使用寿命。

3、马弗炉，实验室电阻炉，科伟SK-5-10高温炉采用耐高温燃烧管，以硅碳棒作为发热元件在炉膛外套内安装。

4、马弗炉，实验室电阻炉，科伟SK-5-10高温炉以硅碳棒为发热元件直接在炉膛内安装，热利用率高。

5、马弗炉，实验室电阻炉，科伟SK-5-10高温炉保温材料选用0.4-0.6轻质泡沫保温砖以及硅酸铝纤维棉，使其蓄热量和导热系数减少，致使炉膛蓄热量大，升温时间缩短、表面温升低、空炉损耗. 三，安装和使用1. 电炉不需特殊安装,只需平放在室内地面或台架上。

控制器应放在工作台上,工作台面的倾斜度不得超过5度.控制器离电炉最小距离不得少于0.5米.控制器不宜放在电炉上面,以免影响控制器正常工作.2. 与控制器及电炉相连的电源线,开关及熔断器的负载能力应稍大于电炉的额定功率.3. 接线时,首先转松控制器外壳左右两侧的螺钉,然后将罩壳上翻,按图示接好电源线.控制器与电炉的连线及热电偶连接线(最好使用补偿导线).将热电偶从热电偶固定座的小孔中插入炉膛,孔与热电之间间隙用石棉绳堵塞,然后固定.(注意:电源的相-与中线不可接反,为了操作安全,控制器和电炉均需可靠接地)4. 检查接线无误后即可通电,首先合上电源开关,然后将控制器面板上的钮子开关拔向开的位置,调节设定按钮,把温度设定到您所需要的度数上，如果把设定开关拔向测量位置上,红灯灭(NO),亦有接触器的吸合声响,电炉通电,电流表指示加热电流值,温度随炉内温度升高而徐徐上升,说明工作正常.当温度上升至设定的所需要温度时,红灯灭(NO),绿灯亮(OFF),电炉自动断电,停止升温.稍后,当炉内温度稍微下降,绿灯灭,红灯亮,电炉又自动通电.周而复始,达到自动控制炉内温度的目的.5.在使用前，将温度表指示仪调整到零点，在使用补偿导线及冷端补偿器时，应将机械零点调整至冷端补偿器的基准温度点，不使用补偿导线时，则机械零点调整至零刻度位时，所指示的温度为测量点和热点偶冷端的温度。

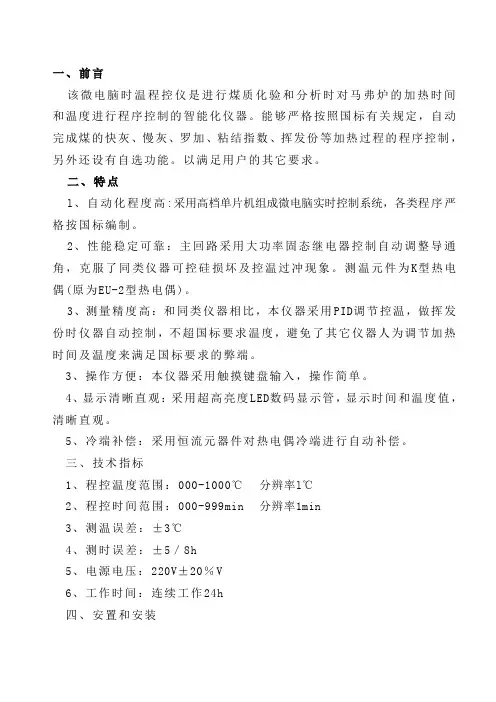

一、前言该微电脑时温程控仪是进行煤质化验和分析时对马弗炉的加热时间和温度进行程序控制的智能化仪器。

能够严格按照国标有关规定，自动完成煤的快灰、慢灰、罗加、粘结指数、挥发份等加热过程的程序控制，另外还设有自选功能。

以满足用户的其它要求。

二、特点l、自动化程度高:采用高档单片机组成微电脑实时控制系统，各类程序严格按国标编制。

2、性能稳定可靠：主回路采用大功率固态继电器控制自动调整导通角，克服了同类仪器可控硅损坏及控温过冲现象。

测温元件为K型热电偶(原为EU-2型热电偶)。

3、测量精度高：和同类仪器相比，本仪器采用PID调节控温，做挥发份时仪器自动控制，不超国标要求温度，避免了其它仪器人为调节加热时间及温度来满足国标要求的弊端。

3、操作方便：本仪器采用触摸键盘输入，操作简单。

4、显示清晰直观：采用超高亮度LED数码显示管，显示时间和温度值，清晰直观。

5、冷端补偿：采用恒流元器件对热电偶冷端进行自动补偿。

三、技术指标1、程控温度范围：000-1000℃分辨率l℃2、程控时间范围：000-999min 分辨率1min3、测温误差：±3℃4、测时误差：±5／8h5、电源电压：220V±20％V6、工作时间：连续工作24h四、安置和安装1、安置场所：(1)、室内温度：0—40℃。

(2)、相对湿度：不大于80％。

(3)、室内不应有强烈热气流、冷气流或腐蚀性气流(4)、应尽量远离强电磁场设备。

2、外接线安装在仪器的后面板上。

如图一后面板图(图一)(1)按图一所示，通过相应的接线柱接220V电源和电炉的炉丝引线(注意：千万不能将电源中线当地线使用)。

(2)热电偶+、一极对应接后面板上接线端子的+(红)、—（黑）。

(3)接地线请接实验室附近地线，勿与电源中线共用。

(4)仪器前面板上的开关断开或接通控制回路。

五、操作键及显示说明1、操作键说明：(1)慢灰、快灰、挥发份、罗加指数、自选键分别为相应的工作程序键，测定某—指标须按相应的操作键。

微电脑程控仪使用说明书微电脑温度控制器适用于功率不大于5KW，测温为K型电偶的马弗炉或其它电阻炉，在进行物质成分分析和生产过程中进行温度控制和测量。

在煤炭，电力，冶金，建材等系统已获得广泛应用。

一、适用范围与环境1、可控温度：（0-1200）℃，准确度：0.5级。

分辩率：1℃。

2、可控时间：（0-999）min，准确率：±30S/24H。

3、可连续工作。

4、安装在环境温度（5-40）℃，相对湿度：≤80 c/0 ，周边无腐蚀性气体且空气流通的场所。

二、性能特点该仪器除具有一般温控仪的程序控制、显示直观、冷端自动补偿、自动校正、自动诊断（见表1）等功能外，还具有如下显著特点：1、自编程功能。

2、断电保护功能。

3、查询功能。

4、挥发份控温程序灵活方便。

5、慢灰程序更合理，严格按国标要求，炉温升到500℃用30分钟，815℃恒温结束后，根据需要可继续进行恒温等待以检查性灼烧试验或停机。

6、安全可靠性高，便于维护。

采用高科技CPU，“以软代硬”减少易引起故障的硬件，提高了系统可靠性。

【注】：查明是可控硅关不断，还是误操作所致（如炉温高于560℃时切换到慢灰加热程序，因它的第一、二阶段程序整定值500℃，高于要求值60℃）。

三、面板及键1、后面板安装说明：（1）连接电源的接线柱二个：红、黑接线柱分别接220V交流电源的相线和中线。

（2）连接电炉（加热电阻丝的）接线柱二个：红柱为仪器相线出线，黑柱为中线出线。

（3）地线接线柱与试验室地线相连接，请勿与电源中线相接。

（4）熔丝座内装1A保险管。

（5）热电偶接线柱二个，其正、负极分别与补偿导线的正、负极相连接，而补偿导线的另一端的正、负极与测温电偶输出端子的正、负极相连接。

2、前面板面板说明：（1）数码管从左到右：第1-4位显示时间，单位：秒，符号：（S）（可编程项目9单位为分钟）；第5-8位显示温度，单位：度，符号：（℃）；第9位显示程序段号：第10位显示项目序号，与项目序号所对应的项目见面板菜单。

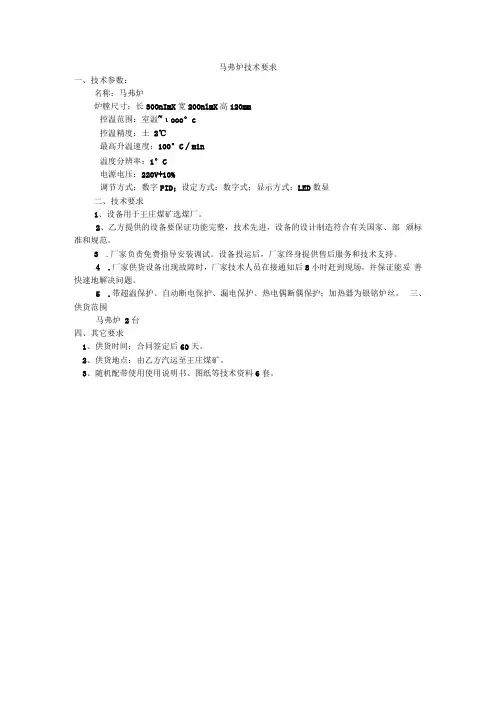

马弗炉技术要求一、技术参数：名称：马弗炉炉膛尺寸：长30OnImX宽20OnlmX高120mm控温范围：室温~ιooo°c控温精度：土2℃最高升温速度：100°C∕min温度分辨率：1°C电源电压：220V+10%调节方式：数字PID；设定方式：数字式；显示方式：LED数显二、技术要求1、设备用于王庄煤矿选煤厂。

2、乙方提供的设备要保证功能完整，技术先进，设备的设计制造符合有关国家、部颁标准和规范。

3.厂家负责免费指导安装调试。

设备投运后，厂家终身提供售后服务和技术支持。

4.厂家供货设备出现故障时，厂家技术人员在接通知后8小时赶到现场，并保证能妥善快速地解决问题。

5.带超温保护、自动断电保护、漏电保护、热电偶断偶保护；加热器为银铭炉丝。

三、供货范围马弗炉2台四、其它要求1、供货时间：合同签定后60天。

2、供货地点：由乙方汽运至王庄煤矿。

3、随机配带使用使用说明书、图纸等技术资料6套。

磁选管技术要求一、技术参数：1、空气隙52mm；2、磁场强度：350mt,无线在线可调3、玻璃管直径：50 mm；4、摆动频率：L 7HZ5、行程:40mm6、试验粒度：＜0. 5mm7、电压:220V8、功率：0.25KW二、技术要求1、本设备安装使用于王庄煤矿选煤厂：2、所有设备必须满足《煤矿安全规程》和《选煤厂安全规程》有关要求。

3.厂家负责免费指导安装调试。

设备投运后，厂家终身提供售后服务和技术支持。

4.厂家供货设备出现故障时，厂家技术人员在接通知后8小时赶到现场，并保证能妥善快速地解决问题。

三、供货范围磁选管1台四、其它要求1、供货时间：合同签定后90天。

2、供货地点：由乙方汽运至王庄煤矿。

3、随机配带使用使用说明书、图纸等技术资料6套。

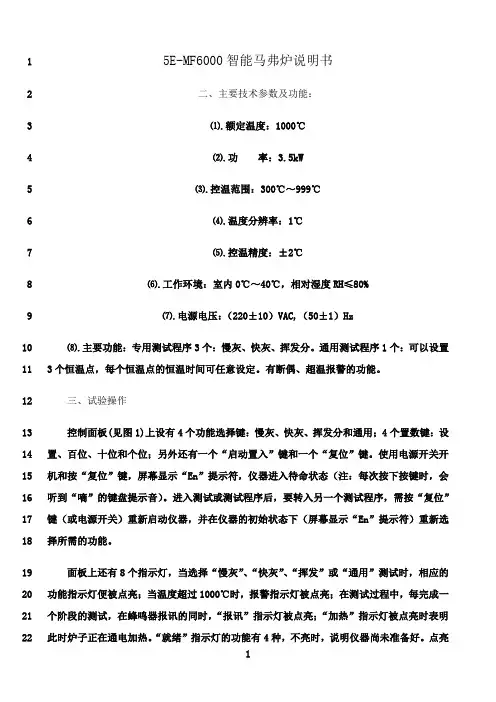

5E-MF6000智能马弗炉说明书12二、主要技术参数及功能：3⑴.额定温度：1000℃4⑵.功率：3.5kW5⑶.控温范围：300℃～999℃6⑷.温度分辨率：1℃7⑸.控温精度：±2℃8⑹.工作环境：室内0℃～40℃，相对湿度RH≤80%⑺.电源电压：（220±10）VAC,（50±1）Hz910⑻.主要功能：专用测试程序3个：慢灰、快灰、挥发分。

通用测试程序1个：可以设置113个恒温点，每个恒温点的恒温时间可任意设定。

有断偶、超温报警的功能。

12三、试验操作13控制面板(见图1)上设有4个功能选择键：慢灰、快灰、挥发分和通用；4个置数键：设14置、百位、十位和个位；另外还有一个“启动置入”键和一个“复位”键。

使用电源开关开机和按“复位”键，屏幕显示“En”提示符，仪器进入待命状态（注：每次按下按键时，会1516听到“嘀”的键盘提示音）。

进入测试或测试程序后，要转入另一个测试程序，需按“复位”17键（或电源开关）重新启动仪器，并在仪器的初始状态下（屏幕显示“En”提示符）重新选择所需的功能。

1819面板上还有8个指示灯，当选择“慢灰”、“快灰”、“挥发”或“通用”测试时，相应的20功能指示灯便被点亮；当温度超过1000℃时，报警指示灯被点亮；在测试过程中，每完成一个阶段的测试，在蜂鸣器报讯的同时，“报讯”指示灯被点亮；“加热”指示灯被点亮时表明2122此时炉子正在通电加热。

“就绪”指示灯的功能有4种，不亮时，说明仪器尚未准备好。

点亮时表明仪器准备就绪，用户可以进行试验了，比如用户选择快灰测试，当炉温升到850℃时，2324“就绪”指示灯亮，表明用户可以送样了。

就绪指示灯慢速闪烁时，表明正在进行试验。

就25绪指示灯快速闪烁时，表明炉门没有关好或者是炉门监控开关损坏。

另外，面板上还有2个显示窗口，较大的为温度显示屏，是用来显示温度的；另一个是2627时间显示屏，其显示格式为“时：分：秒”，用来显示测试时间的。

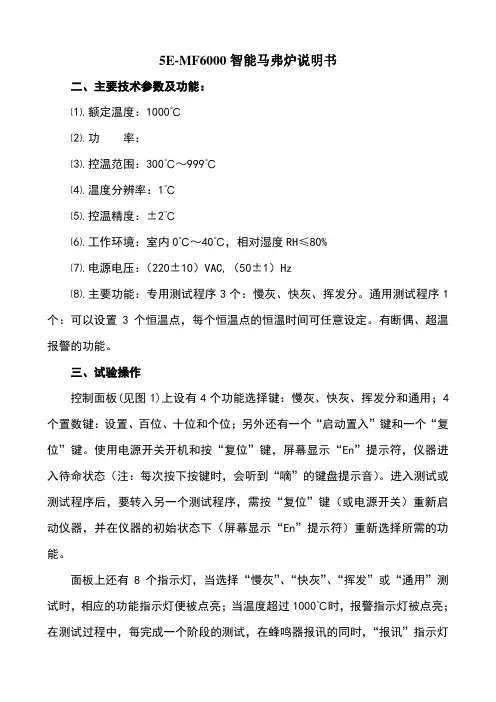

5E-MF6000智能马弗炉说明书二、主要技术参数及功能：⑴.额定温度：1000℃⑵.功率：⑶.控温范围：300℃～999℃⑷.温度分辨率：1℃⑸.控温精度：±2℃⑹.工作环境：室内0℃～40℃，相对湿度RH≤80%⑺.电源电压：（220±10）VAC,（50±1）Hz⑻.主要功能：专用测试程序3个：慢灰、快灰、挥发分。

通用测试程序1个：可以设置3个恒温点，每个恒温点的恒温时间可任意设定。

有断偶、超温报警的功能。

三、试验操作控制面板(见图1)上设有4个功能选择键：慢灰、快灰、挥发分和通用；4个置数键：设置、百位、十位和个位；另外还有一个“启动置入”键和一个“复位”键。

使用电源开关开机和按“复位”键，屏幕显示“En”提示符，仪器进入待命状态（注：每次按下按键时，会听到“嘀”的键盘提示音）。

进入测试或测试程序后，要转入另一个测试程序，需按“复位”键（或电源开关）重新启动仪器，并在仪器的初始状态下（屏幕显示“En”提示符）重新选择所需的功能。

面板上还有8个指示灯，当选择“慢灰”、“快灰”、“挥发”或“通用”测试时，相应的功能指示灯便被点亮；当温度超过1000℃时，报警指示灯被点亮；在测试过程中，每完成一个阶段的测试，在蜂鸣器报讯的同时，“报讯”指示灯被点亮；“加热”指示灯被点亮时表明此时炉子正在通电加热。

“就绪”指示灯的功能有4种，不亮时，说明仪器尚未准备好。

点亮时表明仪器准备就绪，用户可以进行试验了，比如用户选择快灰测试，当炉温升到850℃时，“就绪”指示灯亮，表明用户可以送样了。

就绪指示灯慢速闪烁时，表明正在进行试验。

就绪指示灯快速闪烁时，表明炉门没有关好或者是炉门监控开关损坏。

另外，面板上还有2个显示窗口，较大的为温度显示屏，是用来显示温度的；另一个是时间显示屏，其显示格式为“时：分：秒”，用来显示测试时间的。

⑴．慢灰测试：在初始状态下（仪器屏幕显示“En”提示符），首先通过设置键设置好慢灰测试的参数T1、t1、T2、t2（具体操作见设置菜单的说明，若同上一次测试参数相同，则不需设置），按下面板上的“慢灰”键，屏幕显示“HF”，面板上的慢灰指示灯被点亮，然后按下“启动置入”键确认，面板上的就绪指示灯闪烁，仪器将会按以下过程进行自动控制：试验第1阶段：在不低于30min从室温升至T1（500℃为典型值）。

智能马弗炉使用说明书上海欧锐仪器设备有限公司电话：邮编：地址：上海市虹梅南路号栋室第一章产品概述适用范围该智能马弗炉是高性能机电一体化的新一代智能产品，适用于煤炭、电力、化工、冶金、水泥、地质勘探和医药、科研等行业和部门进行工业分析，本仪器采用微处理器作为控制中心，触摸键盘输入。

煤质化验时，能严格按照国标、、有关规定，自动完成慢灰、快灰、罗加指数、粘结指数、挥发分等测定。

性能特点●采用微处理器作为控制中心，利用微处理器的智能判断方法自动调整预加热温度，并存储记忆，确保试验顺利完成自动化程度高。

●采用控制算法和自适应控制技术，控温精度优于国标要求，性能稳定可靠。

●温度控制符合国标、、规定，具有快速灰化法、缓慢灰化、挥发分、罗加指数、粘结指数等专用加热程序，性能优越，控制精度高。

●具有自选程序，用户可根据需要分别设定十五段时间温度控制进程，完成多种升温曲线控制，应用广泛，操作简单。

●采用液晶屏汉字显示界面，人机界面友好。

同时显示试验进程、时间、温度和功能。

●采用新型整体炉膛，保温效果好，升温速度快，节能节电显著,与传统马弗炉相比,节约时间,节约电能。

●整体设计合理，使用寿命长,采用双回转中心，四臂水平转动炉门和新型可控烟囱开关装置，操作方便。

●造型美观，工艺考究，坚固耐用，不易变形。

使用条件及用户自备材料1.温度：℃～40℃2.相对湿度：≤3.供电电源：±，±。

4.使用环境不应有强蚀气体、强电磁设备和强永久磁场，通风良好。

5.产品应牢固放置于试验室工作台上，室内面积宽敞、光线明亮适度。

6.开机工作前，必须对使用的产品及其它仪器和设施进行仔细检查，特别是检查电气系统的接线应正确牢靠，发现异常情况应及时处理。

7.操作人员必须是经过专业培训的人员，熟悉本使用说明书和有关配套的机电、仪器、设施等，不合格操作员不得上岗操作。

8.自备40A以上的空气开关或闸刀开关。

9.自备灰皿、灰皿架、挥发分坩埚、挥发分坩埚架。

一、概述5E-MF 6000智能马弗炉（见外形图）是一种通用的加热设备。

该产品使用独特的新颖的上开盖式炉门结构，采用新型的保温材料，结构设计合理，操作简单，配有智能程序控温装置，与传统的马弗炉相比具有轻型、升温快、能耗低、控温准确等优点，是煤炭的灰分、挥发分测定用的理想设备，并适用于其他物体的加热试验和加工件的热处理。

对体积笨重、能耗高、无智能操作的传统马弗炉来讲是一种理想的更新换代产品。

安装使用产品前，请仔细阅读使用说明书本说明书版次：2008年4月第二版二、主要技术参数及功能：⑴.额定温度：1000℃⑵.功率：3.5kW⑶.控温范围：300℃～999℃⑷.温度分辨率：1℃⑸.控温精度：±2℃⑹.工作环境：室内0℃～40℃，相对湿度RH≤80%⑺.电源电压：220VAC±10VAC,50Hz±1Hz⑻.主要功能：专用测试程序3个：慢灰、快灰、挥发分。

通用测试程序1个：可以设置3个恒温点，每个恒温点的恒温时间可任意设定。

有断偶、超温报警的功能。

三、试验操作控制面板(见图1)上设有4个功能选择键：慢灰、快灰、挥发分和通用；4个置数键：设置、百位、十位和个位；另外还有一个“启动置入”键和一个“复位”键。

使用电源开关开机和按“复位”键，屏幕显示“En”提示符，仪器进入待命状态（注：每次按下按键时，会听到“嘀”的键盘提示音）。

图1 控制面板示意图进入测试或测试程序后，要转入另一个测试程序，需按“复位”键（或电源开关）重新启动仪器，并在仪器的初始状态下（屏幕显示“En”提示符）重新选择所需的功能。

面板上还有8个指示灯，当选择“慢灰”、“快灰”、“挥发”或“通用”测试时，相应的功能指示灯便被点亮；当温度超过1000℃时，报警指示灯被点亮；在测试过程中，每完成一个阶段的测试，在蜂鸣器报讯的同时，“报讯”指示灯被点亮；“加热”指示灯被点亮时表明此时炉子正在通电加热。

“就绪”指示灯的功能有4种，不亮时，说明仪器尚未准备好。

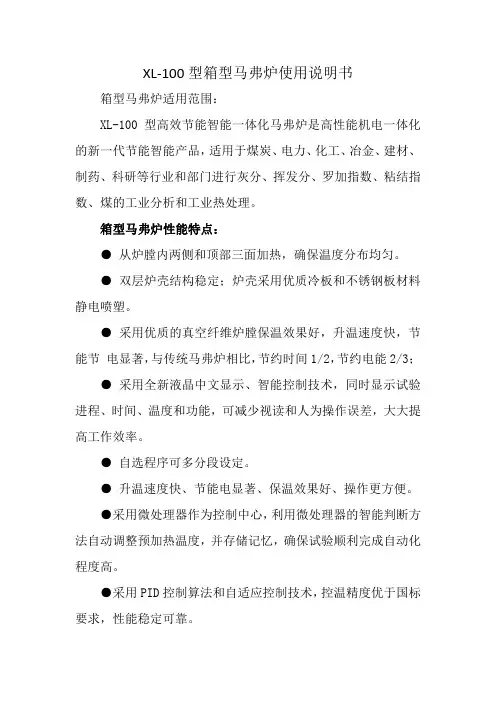

XL-100型箱型马弗炉使用说明书箱型马弗炉适用范围：XL-100型高效节能智能一体化马弗炉是高性能机电一体化的新一代节能智能产品，适用于煤炭、电力、化工、冶金、建材、制药、科研等行业和部门进行灰分、挥发分、罗加指数、粘结指数、煤的工业分析和工业热处理。

箱型马弗炉性能特点：●从炉膛内两侧和顶部三面加热，确保温度分布均匀。

●双层炉壳结构稳定；炉壳采用优质冷板和不锈钢板材料静电喷塑。

●采用优质的真空纤维炉膛保温效果好，升温速度快，节能节电显著，与传统马弗炉相比，节约时间1/2，节约电能2/3；●采用全新液晶中文显示、智能控制技术，同时显示试验进程、时间、温度和功能，可减少视读和人为操作误差，大大提高工作效率。

●自选程序可多分段设定。

●升温速度快、节能电显著、保温效果好、操作更方便。

●采用微处理器作为控制中心，利用微处理器的智能判断方法自动调整预加热温度，并存储记忆，确保试验顺利完成自动化程度高。

●采用PID控制算法和自适应控制技术，控温精度优于国标要求，性能稳定可靠。

●温度控制符合国标 GB212、GB5447、GB5449 规定，具有快速灰化法、缓慢灰化、挥发分、罗加指数、等专用加热程序，性能优越，控制精度高。

●整体设计合理，使用寿命长，采用双回转中心，四臂水平转动炉门和新型可控烟筒开关装置，操作方便。

●造型美观，工艺考究，坚固耐用，不易变形。

箱型马弗炉技术参数：●温度范围：（0－1000）℃●测温精度：±3℃●控温精度：±10℃●工作电压：AC220V±10％，50Hz±1HZ；●整机功率：3.8kW●升温速度：850℃＜25min ●重量约：45kg。

●工作室尺寸：300×200×120mm ●外形尺寸：540×605×680mm箱型马弗炉箱型马弗炉操作流程：1．开炉前应检查煤气管道阀门密封性和煤气管路上的压力不能低于规定值。

5E-M F6000智能马弗炉说明书二、主要技术参数及功能：⑴.额定温度：1000℃⑵.功率：3.5kW⑶.控温范围：300℃～999℃⑻个：个置（注：另一个测试程序，需按“复位”键（或电源开关）重新启动仪器，并在仪器的初始状态下（屏幕显示“En”提示符）重新选择所需的功能。

?面板上还有8个指示灯，当选择“慢灰”、“快灰”、“挥发”或“通用”测试时，相应的功能指示灯便被点亮；当温度超过1000℃时，报警指示灯被点亮；在测试过程中，每完成一个阶段的测试，在蜂鸣器报讯的同时，“报讯”指示灯被点亮；“加热”指示灯被点亮时表明此时炉子正在通电加热。

“就绪”指示灯的功能有4种，不亮时，说明仪器尚未准备好。

点亮时表明仪器准备就绪，用户可以进行试验了，比如用户选择快灰测试，当炉温升到850℃时，“就绪”指示灯亮，表明用户可以送样了。

就绪指示灯慢速闪烁时，表明正在进行试验。

就绪指示灯快速闪烁时，表明炉门没有关好或者是炉门监控开关损坏。

?声。

?声。

??试验第5阶段：在T2恒温。

?试验第6阶段：?在T2恒温20min，时间到报讯6声。

?慢灰程序开始后，按照国标要求打开炉门15mm左右的缝隙（拨出炉口左侧支板），大约30分钟炉温升至T1，此时报讯3声，时间清零，开始进入第2阶段。

在T1的恒温时间t1到时，报讯6声，时间清零，试验进入第3阶段。

当温度升到T2时，报讯3声，时间清零，试验进入第4阶段。

在T2恒温t2时间到时，报讯6声，提醒用户取出样品，试验进入第5阶段，一直在T2恒温。

如果需要做灰分的检查性试验，放入试样后只需按“启?动置入”键即可，当温度回升到T2时，报讯3声，时间清零，试验进入第6阶段。

当第6阶段的20min到时，报讯6声，程序又跳回到第5阶段，如此循环下去。

????“就绪”指示灯被点亮，表明仪器准备就绪，可以开始试验可。

缓慢放入样品，等样品全部放完，关上炉门，按下“启动置入”键，时间清零，面板的“就绪”指示灯闪烁，试验进入第2阶段。

智能马弗炉技术规格书智能马弗炉技术规格书一、规格型号：5E—MF6100K二、数量：一台三、适用范围能严格按照国标有关规定，自动完成慢灰、快灰、粘结指数、挥发份等测定。

还可以适用于其他行业中对被测物品进行定点恒温、定时加热等一系列的加热、灼烧或干燥处理。

四、技术要求1、确保温度分布均匀，符合国标GB/T212-2008《煤的工业分析方法》的标准要求。

2、炉膛轻，绝热保温节能，恒温区域广，温度控制精度高，升、降温速度快，15分钟可升温到920℃。

3、炉膛寿命长，不掉灰，测试结果准确。

4、慢灰、快灰、挥发，标准测试流程，一键设定。

非标准测试流程可用“通用”键自行设置，固化执行。

5、能够设置升温时间，满足生物质燃料的测试要求。

6、液晶屏背光显示，清晰，有声光警示。

7、测试过程中炉门自动锁定，防人为因素干扰测试结果。

8、测试过程的温度、测试时间、炉门状态等参数可记录、上传，温度异常报警。

9、一台主机联网控制多台马弗炉，记录上传每台马弗炉的测试项目，样品编号、样重，温升时间，各时点温度和测试结果等。

五、技术参数额定温度(℃)：999温度分辨率( ℃)：0.1功率(kW) ：≤4重量(kg) ：60炉膛尺寸(mm)：300×200×120外形尺寸(mm)：740×400×670六、技术服务条款：1、厂方技术人员到用户地点安装调试合格，投入正常运转。

2、厂方负责免费培训操作人员。

3、质保期内出现故障，厂方无偿保修及更换配件。

4、主机质保期一年。

技术联系人：房善卿。

一、概述该电阻炉系周期作业式，以铁铬铝合金丝为加热元件，炉膛内最高使用温度为1000℃。

电炉自带智能温度控制系统，可对炉膛内的温度进行测量、显示、控制，并使炉膛内的温度保持恒温。

该电阻炉采用新型耐火、保温纤维材料，具有升温块，重量轻、高效节能等特点，可供实验室、工矿企业、科研单位做元素分析和一般小型钢件的淬火、退火、回火等热处理加热用。

二、主要技术参数：额定功率： 4KW 炉温稳定度：≤±1℃额定电压： 220V 炉温均匀度：≤±6℃相数：单相额定温度：≤1000℃炉膛尺寸：长300×宽200×高120（mm）空炉升温时间：≤15min外形尺寸：长560×宽410×高560（mm）空炉损耗功率：≤0.5KW三、结构简介该电阻炉为炉控一体型，外壳由钢板折制焊接而成，外壳表面采用静电喷涂，漆膜美观牢固。

炉膛为炉口与炉膛一体式的全纤维整体结构，炉膛内嵌电热丝，炉体与外壳采用空气隔热结构，表面温升低，工作环境好，结构合理，使用与维修方便。

四、安装和使用方法1. 首先检查电炉成套系统是否完好。

说明书、合格证是否齐全，仔细阅读说明书。

2. 将电炉水平放置在工作台上，将电源线与电源连接即可使用。

连接时注意导线的接线标记。

3. 电炉外壳应有可靠的保护接地，以确保使用安全。

4. 当电炉初次使用或长期使用时，必须进行烘炉干燥。

烘炉方法：设定温度在200℃，工作4小时（略开炉门，放走潮气）。

设定温度600℃，工作4小时，烘炉完毕后，电炉既可以投入正常使用。

五、维修和安全注意事项1. 该电炉工作中，炉膛内温度严禁超过1000℃，为延长寿命，其长期工作温度应比额定温度低50℃。

2. 工作中应减少开启炉门的次数，避免炉膛内温度急冷急热，保护炉膛的完好。

3. 炉门应轻开轻关，取放工件应轻拿轻放，避免损坏炉口、炉膛。

取放被加热的工件时，应切断电源，以保证人身安全。

4. 当热电偶或温控仪表损坏后，需要更换时，应保证热电偶与温控仪表温渡一致，否则将会造成炉温与温控仪表显示的温度不一致，严重时将会使电炉烧毁。

马弗炉技术参数
一、技术要求：
1.最高温度1100 ℃或以上
2.陶瓷加热板内嵌加热丝，防止受到挥发及喷溅物的污染
3.坚固耐用的真空强化纤维模块
4.炉壳由优质条纹不锈钢板构成―双层炉壳结构稳定，降低外壳温度
5.翻转式炉门(L)（可用于工件摆放），
6.炉后壁设有排气口
7.静音电子继电器
8标准配置数字式控制器，可调节升温曲线、保温温度和保温时间
炉型翻转式
最高温度1100℃或以上
内部尺寸（mm）230×340×170（W×D×H）或相当
内容量（L）15
外部尺寸（mm）480×650×570（W×D×H）或相当
功率（kw） 3.6
使用电源单相
达到最高温度用时（min）90或以下
二、配置
主机一台。

三、售后服务
1.仪器到货后，由技术工程师进行免费安装调试，在现场安装调试完毕后，进行使用仪器的操作培训保证用户掌握仪器的基本操作技能。

2.提供1年或以上的免费保修服务。

3.负责仪器终身维修，维修响应时间小于48小时。

高效节能智能一体马弗炉说明书目录一、产品概述 (2)二、安全注意事项 (2)三、主要技术参数 (3)产品使用环境 (3)四、产品安装与维护 (3)五、贮藏运输 (3)六、面板及操作说明 (3)1、控制器面板示意图 (3)2、显示 (3)3、操作按键使用说明 (4)4、面板操作说明 (4)七、实验操作说明 (4)（一）挥发分测定 (4)（二）缓慢灰化法（慢灰） (4)（三）快速灰化法（快灰） (5)（四）罗加指数、粘结指数 (5)（五）自选程序 (5)产品概述适用范围DYXL－600型马弗炉是智能一体化高效节能产品，广泛用于煤炭行业和其他部门进行工业分析，本产品采用智能控制、中文显示、触摸键盘输入，能严格按照国标有关规定，自动完成慢灰、快灰、罗加指数、粘结指数、挥发分等检测。

性能特点控制仪采用微处理器作为控制中心，采用PID控制算法和自适应控制技术，能够智能控制预加热温度，控温精度高，性能稳定可靠。

温度控制能严格符合国标规定，控制仪具有快速灰化、缓慢灰化、挥发分、罗加指数、粘结指数等专用加热程序，性能更优越。

控制仪采用中文液晶显示屏，触摸键盘输入，可同时显示试验进程、时间、温度和项目。

具有自选程序，用户可根据需要分别设定十五段时间温度控制进程。

结构特点炉体采用优质冷板或不锈钢板制造而成；炉体表面采用静电喷涂且双层炉体结构稳定；采用进口真空纤维整体炉膛，保温效果好、升温速度快，与传统马弗炉相比，节能节电显著。

整体设计合理，操作方便。

一、安全注意事项1、在使用本产品前，务请详细阅读安全注意事项和安全操作方法。

2、在使用本产品时，应正确使用产品上的电源标识。

3、安装前，请确认电源插座或闸刀开关的电气参数是否符合本产品的要求。

4、本产品供电电源不得与其它大功率用电设备共用一相电路。

5、严禁带电拆卸本产品。

6、工作结束后，必须切断设备的所有外接电源及设备上的电源开关，以保证马弗炉设备的安全。

7、设备温度未降至室温，不能罩盖设备。

文件号：5E-MF6000智能马弗炉使用与维护规程2010年月日发布 2010年月日实施鞍钢集团朝阳鞍凌钢铁有限公司CMW/AnLsteel 6240 EA (0403)-2010/0 第1页共4页化检验中心文件更改一览表5E-MF6000智能马弗炉使用与维护规程本规程适用于智能马弗炉的使用与维护。

该设备是一种通用的加热设备一、操作1、主要技术参数a、功率：3.5kwb、控温范围：300℃-999℃c、温度分辨率：1℃d、控温精度：±2℃e、工作环境:室内0℃-40℃，相对湿度RH≤80%f、电源电压：220VAC±10VAC，50Hz±1Hz2、操作方法1）在初始状态下，按下面板上的“快灰”键，屏幕显示“FF”，面板上的快灰指示灯被点亮，然后按下“启动置入”键确认，快灰程序开始后，炉温直接升至850℃，温度到时报讯3声，时间清零，面板的“就绪”指示灯亮，表明仪器准备就绪，可以开始试验可。

缓慢放入样品，灯样品全部放完，关上炉门，按下“启动置入”键，时间清零，面板的“就绪”指示灯闪烁。

当温度回升到815时，报讯3声，时间清零，在815恒温1小时，取出样品，按“复位”键退出快灰测试程序。

3）挥发分试验在初始状态下，打开电源，按“挥发分”键，屏幕显示“HFF”，“挥发”指示灯被点亮，在按下“启动置入”键确认，仪器进入挥发分测试程序。

首先炉温升到920℃，然后报讯3声，“就绪”指示灯被点亮，炉温在920恒温。

放入试样，关上炉门，按下“启动键入”键，时间清零，开始进入7min的计时阶段，在3分钟内回到900℃），3分钟时报讯3声。

当时间还剩最后30秒时，报讯5声提醒用户准备在7min时，报讯3声，用户取出试样，然后炉温自动转到初始的升温简短，以便用户进行下一次挥发分测试。

按“复位”键退出挥发分测试程序。

二、维护1、开机前，检查设备电源；2、试验完毕后，及时清理设备卫生。

编制人：罗慧远审核人：王身庆批准人：宋任伟。
