实验1-软件工程case工具

计算机辅助软件工程中的工具和技术在现代软件开发中，计算机辅助工具和技术已经成为了不可或缺的一部分。

这些工具和技术通常被称为计算机辅助软件工程（CASE）技术。

CASE技术可以帮助开发人员更有效地管理和开发软件，并提高软件的质量。

本文将介绍几种常见的CASE工具和技术。

1. 需求分析工具需求分析是软件开发中非常重要的一环。

一个好的需求分析可以确保软件的正确性、稳定性和可靠性。

这里有一些常见的需求分析工具：- 用例建模：用例是一个系统行为的描述。

用例图可以描述用户和系统之间的交互，并且可以帮助开发人员理解系统的架构和模块之间的关系。

- 数据流图：数据流图可以表示数据在系统中的流动以及流动的路径。

这对于识别系统中的数据流程和数据来往非常有用。

- 原型工具：原型是一个类似于“草图”的设计，它可以帮助开发人员确定系统的布局和用户界面。

原型工具可以让开发人员更轻松地创建原型。

2. 设计工具设计工具主要用于设计系统的架构和模块。

这些工具通常包括以下几种：- UML建模：UML是一种用于创建图形化模型的语言，它可以描述系统的结构和行为。

开发人员可以使用UML来设计系统的架构，并且可以通过UML检查系统的正确性和一致性。

- 架构设计工具：架构设计工具可以帮助开发人员创建和维护系统的架构和组件之间的关系。

这些工具通常包括绘图工具、版本控制、依赖管理工具等。

- 数据库设计工具：数据库设计工具可以帮助开发人员创建和管理数据库。

这些工具可以自动生成数据库表和字段，并提供数据统计和查询功能。

3. 编码工具编码工具是用于编写和管理代码的工具。

以下是一些常见的编码工具：- 集成开发环境（IDE）：IDE是一个集成了编辑器、编译器和调试器的开发环境。

它可以让开发人员更方便地编写代码、测试和调试代码。

- 版本控制：版本控制工具可以帮助开发人员跟踪代码的变化，记录每个版本的差异并协作开发。

Git和SVN是最流行的版本控制工具。

- 自动化测试工具：自动化测试工具可以帮助开发人员自动化测试，验证代码是否符合预期和规格。

软件工程CASE工具背景知识1．软件工程CASE 工具软件开发环境是面向软件整个生存周期，为支持各个阶段的需要，在基本硬件和宿主软件的基础上使用的一组软件系统，也称作软件工程环境（Software Engineering Environment , SEE ）。

SEE 是实现软件生产工程化的重要基础。

它建立在先进软件开发方法的基础上，正影响和改变着软件生产方式，反过来又进一步促进了软件方法的推广与流行。

SEE 包括生产一个软件系统所需要的过程、方法和自动化的集合。

建立一个开发环境首先要确定一种开发过程模型，提出成套的、有效的开发方法，然后在这一基础上利用各种软件工具实现开发活动的自动化。

SEE 有一套包括数据集成、控制集成和界面集成的集成机制，让各个工具使用统一的规范存取环境信息库，采用统一的用户界面，同时为各个工具或开发活动之间的通信、切换、调度和协同工作提供支持。

SEE 用于辅助软件开发、运行、维护和管理等各种活动的软件（程序），是一个软件工具集（或工具包）。

这不仅意味着SEE 支持开发功能的扩大，也反映了工具集成化程度的提高。

软件工具是指能支持软件生存周期中某一阶段（如需求分析、系统定义、设计、编码、测试或维护等）的需要而使用的软件系统。

软件设计的理论、模型、方法论、表示法上的研究成果，构成软件工具的重要基础，因此，软件工具的研制应该与整个软件工程的理论方法紧密结合起来。

软件工具的另一个基础是计算机的许多先进技术，包括：编译技术、数据库技术、人工智能技术、交互图形技术和VLSI 技术等等。

软件工具应具有较强的通用性，不依赖于某一实现环境、某一高级语言和某种设计方法。

一般说，越是基础的、越是成熟的，往往通用性较好；而一些和软件开发方法有关的软件工具，则往往专用程度较高。

软件工具通用性的要求应该根据工具的特点和用户的情况全面考虑。

2 ．软件CASE 工具计算机辅助软件工程（CASE ）是通过一组集成化的工具，辅助软件开发者实现各项活动的全部自动化，使软件产品在整个生存周期中，开发和维护生产率得到提高，质量得到保证。

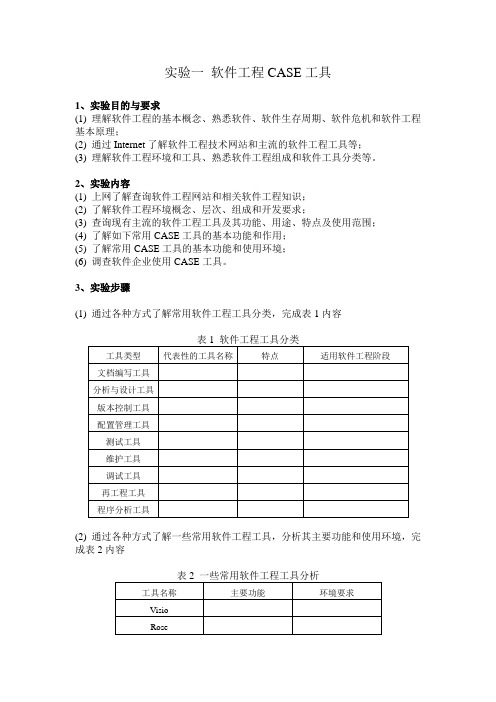

实验一软件工程CASE工具
1、实验目的与要求
(1) 理解软件工程的基本概念、熟悉软件、软件生存周期、软件危机和软件工程基本原理；
(2) 通过Internet了解软件工程技术网站和主流的软件工程工具等；
(3) 理解软件工程环境和工具、熟悉软件工程组成和软件工具分类等。

2、实验内容
(1) 上网了解查询软件工程网站和相关软件工程知识；
(2) 了解软件工程环境概念、层次、组成和开发要求；
(3) 查询现有主流的软件工程工具及其功能、用途、特点及使用范围；
(4) 了解如下常用CASE工具的基本功能和作用；
(5) 了解常用CASE工具的基本功能和使用环境；
(6) 调查软件企业使用CASE工具。

3、实验步骤
(1) 通过各种方式了解常用软件工程工具分类，完成表1内容
(2) 通过各种方式了解一些常用软件工程工具，分析其主要功能和使用环境，完成表2内容
(3) 通过各种方式了解企业使用哪些CASE工具以及使用环境，完成表3内容
4、实验结果
(1)文档编程工具：xx
分析与设计工具：xx
版本控制工具：xx
配置管理工具：xx
测试工具：xx
维护工具：xx
调试工具：xx
再工程工具：xx
程序分析工具：xx
以上工具的特点和适用阶段见表1
(2) Visio, Rose, VSS, CVS, Project, PowerDesigner, WinRunner, LoadRunner, Eclipse等工具的主要功能、界面特点、环境要求简表2
(3) XX等公司的使用的工具、环境和公司规模见表3。

软件工程case工具介绍实验报告实验项目：软件工程case工具实验目的：（1）理解软件工程的基本概念，熟悉软件、软件生存周期、软件危机和软件工程基本原理。

（2）理解软件工程环境和工具，熟悉软件工程环境组成和软件工具分类等。

（3）通过Internet了解软件工程技术网站和主流的软件工程工具等。

实验仪器：Pc一台附注：实验内容及步骤（或程序清单）：一：Microsoft Visio（文档编写工具）Microsoft Visio是windows操作系统下运行的流程图和矢量绘图软件。

在使用word的时候有些图片用word做出来并不好看，这时候就需要用Microsoft Visio处理。

Microsoft Visio是Windows操作系统下运行的流程图和矢量绘图软件，它是Microsoft Office软件的一个部分。

另外，VISIO虽然是Microsoft Office软件的一个部分。

但通常以单独形式出售，并不捆绑于Microsoft Office套装中。

其中有以下几种版本：* 1.0 (Standard, Lite, Home)* 2.0* 3.0* 4.0 (Standard, Technical)* 4.1 (Standard, Technical)* 4.5 (Standard, Professional, Technical)* 5.0 (Standard, Professional, Technical)* 2000 (6.0; Standard, Professional, Enterprise)* 2002 (10.0; Standard, Professional, Enterprise Architects;a.k.a. XP)* 2003 (11.0; Standard, Professional, Enterprise Architects)* 2007 (12.0; Standard, Professional, Enterprise Architects)* 2010 (13.0; Standard, Professional, Premium)[2]* 2013 (14.0; Standard, Professional)二：PowerDesigner（分析与设计工具）Power Designer 是Sybase公司的CASE工具集，使用它可以方便地对管理信息系统进行分析设计，他几乎包括了数据库模型设计的全过程。

软件工程 CASE 工具答案什么是 CASE 工具CASE （Computer Aided Software Engineering）工具是用于帮助软件开发人员设计、开发、维护和管理软件工程的软件，以提高软件工程的生产能力和质量。

CASE 工具通常应用于以下软件生命周期活动：•需求分析•设计•编码•测试•维护CASE 工具可以帮助软件开发人员提高生产力，减少错误和缺陷，并提供高质量的软件。

CASE 工具的分类CASE 工具可以分为以下几类：需求工程工具需求工程工具可以帮助软件开发人员理解客户需求、规划项目和制定项目计划。

这类工具包括：•需求定义工具，帮助团队收集、分类、分析和跟踪需求。

•案例建模工具，通过描述具体场景和系统事件来明确用户需求。

•项目管理工具，用于计划、安排和跟踪软件项目。

设计工程工具设计工程工具可以帮助软件开发人员创建软件设计模型和技术文档。

这类工具包括：•建模工具，通常是使用统一建模语言（UML）来描述软件的静态和动态特性，以及系统组件和子系统之间的关系。

•模板库工具，提供多种设计模板和样式，可用于生成技术文档。

•记录工具，实现团队间协作，并记录设计讨论和决策。

编程工程工具编程工程工具可以帮助软件开发人员创建和编写源代码。

这类工具包括：•集成开发环境（IDE），提供一个统一的界面，包含代码编辑器、编译器、调试器和版本控制等工具，用于开发和测试软件。

•模板库工具，提供一些通用代码段或函数库，帮助软件开发人员快速生成代码。

•自动化测试工具，可以自动化测试用例并生成测试报告。

测试工程工具测试工程工具用于测试和验证软件的质量和符合度。

这类工具包括：•单元测试框架，帮助开发人员编写和运行自动化测试用例，以保证代码的正确性。

•集成测试工具，用于测试软件组件之间的交互是否正确。

•性能测试工具，用于测试软件的性能和吞吐量。

•缺陷管理工具，帮助测试团队跟踪和管理缺陷。

配置和版本控制工程工具配置和版本控制工程工具用于管理和跟踪软件开发的变更和历史。

实验1软件工程case工具1. 简介软件工程是现代软件开发过程中不可或缺的一部分，为了更好地进行软件开发，团队需要使用一些合适的工具来支持软件开发和项目管理过程。

本文将介绍一些实验1中常见的软件工程case工具，以及它们的特点和作用。

2. ExcelExcel是一种非常流行的电子表格应用程序，可以用于创建和处理各种数据表格，也可以用于制作统计图表和计算公式等。

在软件工程中，Excel通常被用来管理项目数据、制作时间表和计算预算等。

Excel具有简单易用、功能强大等特点，使得它成为了绝大多数软件开发团队的首选。

3. JIRAJIRA是一款流行的项目管理工具，由Atlassian公司开发，被广泛用于软件开发中。

它支持项目管理和问题跟踪，包括缺陷跟踪、需求管理、工作流程等。

JIRA的特点是配置灵活，可快速适应各种团队需求。

它还具有多种插件，使得开发者可以扩展其功能。

4. GitLabGitLab是一个开源的基于Git的软件开发工具，它是一个集代码仓库、问题追踪、持续集成和部署于一身的平台。

GitLab支持多人协作开发，简化了开发者的工作流程，提高了开发的效率。

它还有一个强大的CI/CD功能，可以帮助开发者构建和部署软件。

5. GitHubGitHub是一个基于Git的代码托管平台，是全球最大的社交编程和开源社区之一。

它提供Git的代码托管服务，并支持团队协作开发、问题跟踪和代码审查等。

GitHub的强大社区和开源共享的精神，使得它成为了全球最著名的代码库之一。

6. 综合比较Excel、JIRA、GitLab和GitHub都是软件工程case工具的代表，每种工具都有其独特的优点和应用场景。

Excel简单易用，适用于项目管理和数据处理等；JIRA适用于团队协作和问题跟踪等；GitLab是一个基于Git的平台，适用于代码仓库托管、持续集成和持续部署等；GitHub则是一个用于开源共享和团队协作的代码托管平台，适用于共享和协作开发等。

大学实验报告2018年3月26日课程名称：软件工程导论实验名称：实验1熟悉常用的CASE工具班级及学号：姓名：同组人：签名：指导教师：指导教师评定：一、实验环境Win7、VISIO软件。

二、实验目的1)熟悉工具。

2)使用VISIO画出E-R图。

三、实验内容3.1利用Visio绘制业务流程图。

1、制作业务流程图图元业务流程图5种基本图元（主体、单证、业务处理、数据存储和业务流程流转方向）可直接利用Visio提供的基本图形对象绘制，也可利用多个对象组合形成。

可选择“文件”->“形状”->“框图”->“基本形状”绘制主体（圆形）、单证（文档）和业务处理（矩形）；选择“文件”->“形状”->“软件”->“Gane-Sarson”选项，打开Gane-Sarson图形对象集绘制数据存储；选择“文件”->“形状”->“其他Visio方案”->“连接线”选项，选择“有向线1”，选择“无线端”绘制业务处理。

2.绘制业务流程图双击图元添加文字，了解绘制业务流程图的方法。

3.2利用Visio绘制数据流图。

1.制作数据流图图元数据流图4种基本图元（外部项、处理功能、数据流和数据存储）中，外部项也需要利用“直线”和“正方形”对象组合形成，其他图元类似前面方法绘制。

2.绘制完整的数据流图。

3.3利用Visio绘制概要设计模型。

可选择“文件”->“形状”->“软件”->“窗口和对话框”绘制主体；选择“文件”->“形状”->“软件”->“公共控件”选项绘制按钮文本框；四、实验结果E-R图。

分析在软件生命周期各阶段的CASE工具随着现代科学技术的发展，计算机技术取得了长远的发展，与此同时软件工程行业也发展迅速。

软件是人类智慧的结晶，不管是生物工程、现代通信还是商务处理、工业控制方面，软件都发挥着巨大作用。

而随着软件在整个信息系统中占得比重不段升高，软件的开发越来越复杂，有的软件甚至需要几百甚至上千人经过几年的团结协作才能够完成。

而怎么能让软件项目成功的实现目标，控制好开发成本，保证好交付时间和产品性能就成了必须要技术人员面临的问题。

而随着软件工程的产生和发展，一大批优秀的软件开发工具也应运而生，而CASE工具就是这其中的代表。

本文就当今业界广泛使用的CASE工具的种类及应用特点、实例等作了详细的介绍。

一、为什么我们会需要CASE工具呢？计算机辅助软件工程即CASE工具为与软件过程相关的每个活动中的软件工程管理者和实践者提供帮助。

它将软件开发过程中各过程中的工作通过其集成的平台共享，从而解决了重复编码、代码混乱，目标进度不清等缺点。

不仅提高了软件开发的效率和质量，同时也解放了广大IT技术人员，降低了软件开发的成本。

二、什么是CASE工具呢？CASE即Computer Aided Software Engineering，是计算机技术在系统开发活动、技术和方法中的应用，是软件工具与开发方法的结合体。

可以简单地把CASE 理解为：CASE=软件工程+自动化工具。

CASE的一个基本思想就是提供一组能够自动覆盖软件开发生命周期各个阶段的集成的、减少劳动力的工具。

它们自动化项目管理活动、管理所有在过程中生产的工作产品并且辅助工程师完成他们的分析、设计、编码和测试工作。

三、CASE工具有什么功能呢？（1）辅助软件开发过程中的项目管理，提高了软件开发的效率和软件的质量，实现软件系统开发的自动化。

（2）CASE工具自动生成了部分程序代码，减轻了编码人员的编程工作。

（3）比如图示工具，图示工具提供给了用户、分析人员和编程人员一种都易理解的描述方式，并辅助系统分析员和总体设计员进行系统分析和设计。

CASE工具在软件开发中的应用概述CASE工具是现代软件开发过程中必不可少的工具，全称Computer-Aided Software Engineering，即基于计算机的软件工程支持工具。

它是一种综合性系统，包含了多种工具和技术，可以大幅提升软件开发的效率和质量，降低成本和风险。

本文将就CASE工具的定义、分类、特点、应用等方面进行探讨。

定义CASE工具是一种软件工程的支持系统，可以帮助开发人员在开发过程中进行各种活动，如需求分析、数据建模、系统设计、程序编写、测试、维护等。

它包含了多种工具和技术，如图形工具、数据库管理系统、代码生成器、测试工具、文档生成器等，可以有效地协调和管理软件开发的各个环节。

分类根据不同的角度，CASE工具可以分为多种类型，如下：1. 根据应用目的：CASE工具分为需求分析工具、设计工具、编码工具、测试工具、维护工具等等。

2. 根据支持方式：CASE工具分为模型驱动工具、文档驱动工具、原型驱动工具等等。

3. 根据应用领域：CASE工具分为Web应用开发工具、嵌入式系统开发工具、移动应用开发工具等等。

特点CASE工具具有以下显著特点：1. 提高开发效率：CASE工具可以自动生成代码、文档、测试用例等，避免开发人员重复劳动，大幅提高开发效率。

2. 降低开发成本：CASE工具可以减少人力和物力成本，提高开发效率，从而降低开发成本。

3. 提高开发质量：CASE工具可以帮助开发人员规范化开发过程、降低错误率，从而提高软件质量。

4. 支持协同开发：CASE工具可以支持多人协同开发，提高开发效率和工作效率。

5. 支持迭代开发：CASE工具可以快速进行原型开发、试错、修改和测试，支持快速迭代开发模式。

应用CASE工具在软件开发中具有广泛的应用，可以应用在以下方面：1. 需求分析：需求分析工具可以帮助开发人员更好地理解用户需求和系统要求，为后续的系统设计提供依据。

2. 数据建模：数据建模工具可以用于绘制数据结构图，方便开发人员进行数据库设计和管理。
