汽车发动机电喷系统故障排查与诊断标题：汽车发动机电喷系统故障排查与诊断引言：汽车发动机电喷系统是现代汽车的重要组成部分，其负责管理燃油供应和喷射，直接影响车辆的性能和燃油经济性。

然而，电喷系统故障常常会导致发动机失效或燃油消耗异常，因此我们需要掌握一些故障排查和诊断的方法，以保证汽车的正常运行。

一、常见的汽车发动机电喷系统故障1. 发动机点火不正常：可能是火花塞老化、点火线路断开或点火线圈损坏导致。

2. 发动机启动困难：可能是燃油压力不足、喷油嘴堵塞或电喷系统电路故障导致。

3. 发动机怠速不稳：可能是进气道堵塞、进气传感器故障或空气流量计故障导致。

4. 发动机加速不畅：可能是燃油喷射不足、节气门故障或传感器故障导致。

二、汽车发动机电喷系统故障排查步骤1. 检查电喷系统的电源和接地：查看电瓶电压是否正常，检查电喷系统的接地是否良好。

2. 检查点火系统：检查火花塞的状况，更换老化的火花塞；检查点火线路是否断开，修复或更换损坏的线路；检查点火线圈是否工作正常，如有问题应及时更换。

3. 检查燃油供应系统：检查燃油泵是否正常工作，确保燃油的压力足够；清洁或更换堵塞的喷油嘴，保证喷油正常。

4. 检查空气供应系统：检查进气道是否有堵塞，清除杂物；检查进气传感器和空气流量计的工作状态，如有故障应及时修复或更换。

5. 检查传感器和控制模块：使用诊断仪检查各传感器的工作状态，确保传感器正常工作；检查电喷系统的控制模块是否有故障，如有问题应及时修复或更换。

6. 检查排放系统：检查废气处理系统，如催化转化器、氧传感器等是否正常工作，如有需要应及时维修或更换。

三、汽车发动机电喷系统故障诊断方法1. 使用诊断仪：现代汽车配备了诊断仪，通过连接汽车的OBD接口，可以读取到发动机的故障码，根据故障码来排查故障。

根据故障码可以定位到具体的传感器或控制模块，更方便快速地排查故障。

2. 观察发动机运行状态：在发动机工作时，仔细观察发动机的运行情况，如是否有异响、抖动等异常表现。

国三电喷柴油发动机常见故障诊断国三柴油机故障诊断一、发动机起动困难。

案例1故障症状：起动机和发动机均有正常起动转速，但不着火；或者有时经过多次长时间的起动方可着火。

故障原因：燃油管路有空气。

故障性质：机械故障。

处理方法：燃油管路排空气。

故障分析：国车采用共轨系统，油路排空气相对困难一些，往往操作人员感觉到空气排除干净的，实际还是没有彻底排干净。

根据实际使用情况来看，应该松开油泵回油螺栓来排空气，必要时可松开高压油管，利用起动机带动发动机空转来排空气；如果仅仅是松开燃油滤清器的放气螺钉来排空气，可能不容易彻底排除燃油管路的空气，比较费力。

案例2故障症状：起动机和发动机均有正常起动转速，但不着火。

故障原因：柴油管路或油水分离器堵塞。

故障性质：机械故障。

处理方法：清理柴油管路或油水分离器、对有水分离器进行放水，必要时更换，最后要对油路进行彻底排空气。

故障分析：目前，我国的柴油品质还不能完全满足国系统的柴油机对于柴油品质的要求，因此，国发动机的柴油滤清器或油水分离器要经常保养，其保养周期要比以前的发动机大大缩短。

（还有一种情况，如果进油软管或回油软管内径太细太长导致进回油进回油不畅，比较严重的也会使发动机启动困难或无法起动。

此时，需要更换符合要求的进回油管，内径最好12毫米以上）。

案例3故障症状：起动机和发动机均有正常起动转速，但不着火。

故障原因：存在故障码。

故障性质：电器故障。

处理方法：清除故障码。

故障分析：此车从机械方面检查均正常，用诊断仪诊断发现有“水温传感器”、“轨压传感器”、“油门踏板”等一些故障显示，清除故障码后，发动机顺利起动。

这种情况估计是维修或操作人员对电控系统的接插件进行了带电插拔的操作，这样系统会产生故障码储存在中，系统起保护作用会限制一些功能甚至无法起动。

案例4故障症状：起动机和发动机均有正常起动转速，但不着火。

故障原因：发动机线束损坏或接插件接触不良。

故障性质：电器故障。

处理方法：更换发动机线束或重新拔插各接插件（注意：此时一定要先关闭电源）。

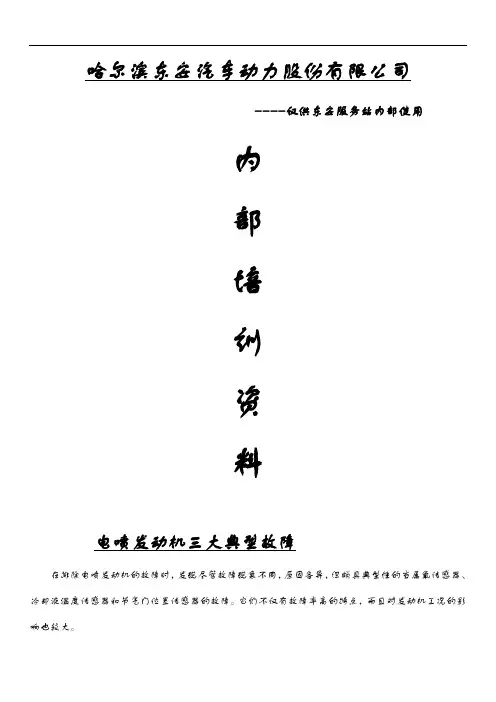

哈尔滨东安汽车动力股份有限公司----仅供东安服务站内部使用内部培训资料电喷发动机三大典型故障在排除电喷发动机的故障时，发现尽管故障现象不同，原因各异，但颇具典型性的当属氧传感器、冷却液温度传感器和节气门位置传感器的故障。

它们不仅有故障率高的特点，而且对发动机工况的影响也较大。

1.氧传感器故障氧传感器工作失常会影响电脑ECU对混合气空燃比精确的控制，带来发动机动力性、经济性的下降和排气净化性的恶化。

此时发动机易出现怠速不稳、缺火、喘抖和油耗增加等现象。

通常情况下氧传感器出现故障或线路连接不良时，ECU会存储记忆并警告。

氧传感器早期损坏的原因有：使用了含铅汽油，使铅沾附在传感器的工作面而发生铅“中毒”；发动机维修时使用了硅密封胶，加之汽油和润滑油中含有的硅化合物燃烧后生成的二氧化硅，导致氧传感器失效；有时发动机温度过高，也易导致氧传感器的早期损坏。

该传感器尽管有氧化锆、二氧化钛等形式，其检测方法、数据也有差异，现介绍一种普遍适用的检测方法：将传感器的接线板拆下，使电压表的测头触及传感器端的接头。

先使发动机在怠速暖机状态下，电压表的数据应大于基准值（浓混合气时氧传感器上的发生电压）；再把空气流量计的调整螺钉向左转动，让混合气的浓度变稀（仍要维持怠速运转），这时电压表应低于基准值（较稀混合气状态下氧传感器的发生电压）。

氧传感器损坏，通常应予更换。

有些厂家规定每行驶一定里程后就应更换氧传感器，使发动机永远保持良好的工作状态。

2.冷却液温度传感器故障该传感器为电脑ECU提供的重要信息，是ECU控制喷油量的重要依据。

若传感器工作失常，将导致混合气控制的过浓或过稀，多数发动机会出现冷起动困难，怠速不良和油耗增加等现象。

该传感器，ECU会存储记忆并警告。

该传感器的检测方法是（以丰田2JZ-GE电喷发动机为例）：拔下传感器线束插头，拆下传感器；将传感器置于水中并对水加热（传感器接线端应露出水面），同时测量在不同温度下传感器两接线端之间的电阻；将测得电阻值与标准值比较（见表）。

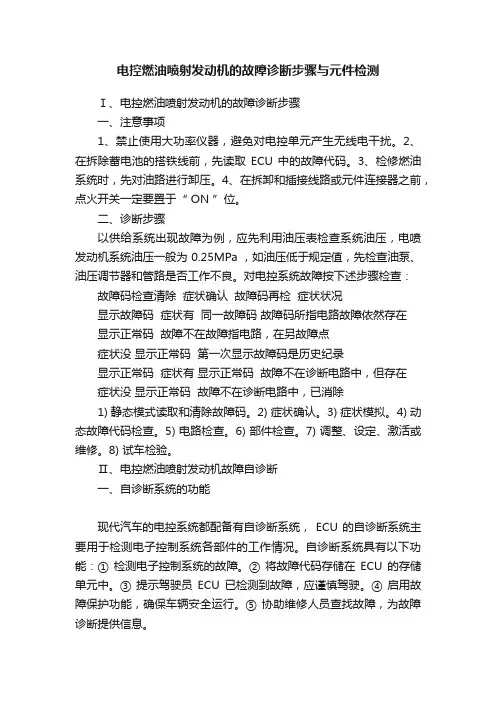

电控燃油喷射发动机的故障诊断步骤与元件检测Ⅰ、电控燃油喷射发动机的故障诊断步骤一、注意事项1、禁止使用大功率仪器，避免对电控单元产生无线电干扰。

2、在拆除蓄电池的搭铁线前，先读取ECU 中的故障代码。

3、检修燃油系统时，先对油路进行卸压。

4、在拆卸和插接线路或元件连接器之前，点火开关一定要置于“ ON ”位。

二、诊断步骤以供给系统出现故障为例，应先利用油压表检查系统油压，电喷发动机系统油压一般为 0.25MPa ，如油压低于规定值，先检查油泵、油压调节器和管路是否工作不良。

对电控系统故障按下述步骤检查：故障码检查清除症状确认故障码再检症状状况显示故障码症状有同一故障码故障码所指电路故障依然存在显示正常码故障不在故障指电路，在另故障点症状没显示正常码第一次显示故障码是历史纪录显示正常码症状有显示正常码故障不在诊断电路中，但存在症状没显示正常码故障不在诊断电路中，已消除1) 静态模式读取和清除故障码。

2) 症状确认。

3) 症状模拟。

4) 动态故障代码检查。

5) 电路检查。

6) 部件检查。

7) 调整、设定、激活或维修。

8) 试车检验。

Ⅱ、电控燃油喷射发动机故障自诊断一、自诊断系统的功能现代汽车的电控系统都配备有自诊断系统， ECU 的自诊断系统主要用于检测电子控制系统各部件的工作情况。

自诊断系统具有以下功能：① 检测电子控制系统的故障。

② 将故障代码存储在ECU 的存储单元中。

③ 提示驾驶员ECU 已检测到故障，应谨慎驾驶。

④ 启用故障保护功能，确保车辆安全运行。

⑤ 协助维修人员查找故障，为故障诊断提供信息。

二、故障代码的读取与清除方法1、准备工作：① 拉紧驻车制动，变速器置于空挡。

② 用直观检查法对发动机控制系统进行全面检查。

③ 检查蓄电池电压，电压值应在 11V 以上。

④ 启动发动机，怠速运转，使发动机达到正常工作温度。

⑤ 关闭所有电控系统和辅助设备。

⑥ 检查发动机故障指示灯是否正常。

2、故障代码的读取与清除方法：① 静态读码的方法。

摩托车电喷系统故障诊断和检修方法摘要：本文针对电喷摩托车维修过程中对电喷系统故障诊断的一些原则进行总结、以及对电喷摩托车故障诊断基本方法进行归纳。

关键词：摩托车；故障；检修引用：随着摩托车保有量的急剧增加，排放污染问题越来越严重。

化油器摩托车大部分达不到国家最新颁布的摩托车排放标准要求，为加强环境保护，减轻排放污染，各摩托车生产企业均推出规格和排量不一样的电喷摩托车。

电喷摩托车结构复杂，一旦需要维护，呈现在眼前的密密麻麻的传感器、执行器以及复杂的管路，使维修人员无从下手。

为此，总结了电喷摩托车的故障诊断的基本原则，以及故障诊断方法，检修过程中应注意的基本事项。

一、电喷摩托车故障诊断的基本原则电喷系统是一个精密而复杂的系统，对发动机的运转性能有很大的影响，不论是该系统的ECU、控制线路还是其它任何一个传感器、执行器出现故障，都会在一定程度上影响发动机的起动性、运转稳定性、动力性、经济性等。

而造成电喷发动机不工作或工作不正常的原因可能是电子控制系统，也有可能是电子控制系统以外其它部分的问题，也可能是机械方面的；而且不同车型的电喷系统往往有很大的差异，故障检查的难易程度也不一样，因此给故障的检查与排除带来一定的困难。

如果我们能够遵循电喷摩托车故障诊断的一些基本原则，故障的诊断与排除便可迎刃而解。

电喷摩托车故障诊断排除的基本原则可概括为以下几点。

1、先外后内在发动机出现故障时，先对电子控制系统以外的可能故障部位予以检查。

这样可避免本来是一个与电子控制系统无关的故障，却对系统的传感器、ECU、执行器及线路等进行复杂且又费时费力的检查，即真正的故障可能是较容易找到却未能找到。

以进气系统为例，ECU主要根据空气流量计测得的空气流量或进气管压力传感器测得的进气歧管压力来控制喷油量，因此进气系统密封不严而漏气会导致发动机失调，造成怠速不稳、易熄火、动力性和加速性变差，对系统的影响程度要比化油器式发动机要大得多。

诊断进气系统故障时，首先应按未装电控元件的基本诊断程序进行检查排除；如故障仍未排除，并确认是进气系统发生了故障时，首先应拆除空气滤清器，进行目测检查，排除一些一般性故障因素。

汽车发动机传感器故障排查与修复技巧在现代汽车中，发动机传感器起着至关重要的作用。

它们通过收集和传输各种数据，帮助发动机实现正常运行。

然而，传感器故障是司机最常遇到的问题之一。

在这篇文章中，我们将探讨一些常见的发动机传感器故障，并提供一些排查和修复的技巧，帮助您解决这些问题。

一、氧气传感器故障氧气传感器是用于测量排出的废气中氧气含量的关键组件。

它对于发动机的燃烧过程和尾气排放的控制非常重要。

当氧气传感器出现故障时，您可能会遇到以下问题：1. 发动机运转不稳定：氧气传感器的故障可能导致发动机在运行时变得不稳定或怠速不稳。

2. 燃油经济性降低：故障的氧气传感器可能会导致燃油效率下降，使您的车辆耗油更快。

3. 尾气排放过高：故障的氧气传感器可能导致尾气排放超过环保标准。

要排查和修复氧气传感器故障，您可以采取以下步骤：1. 检查传感器连接：确保传感器的连接良好且没有松脱。

2. 清洁传感器：使用专用氧气传感器清洁剂清洁传感器，以去除积聚在其表面的碳积物和污垢。

3. 更换传感器：如果以上步骤都无效，您可能需要更换氧气传感器。

二、节气门位置传感器故障节气门位置传感器用于监测节气门的位置，控制发动机进气量。

当节气门位置传感器故障时，您可能会遇到以下问题：1. 发动机加速不良：故障的节气门位置传感器可能导致发动机在加速时无法正常响应。

2. 发动机启动困难：传感器故障可能导致发动机启动困难或无法启动。

3. 发动机停车后怠速高：当车辆停止后，发动机怠速可能不稳定或过高。

为了排查和修复节气门位置传感器故障，您可以尝试以下方法：1. 检查传感器连接：确保传感器的连接良好且没有松脱。

2. 清洁传感器：使用专用清洁剂清洁节气门位置传感器，以去除积聚在其表面的污垢和油垢。

3. 调整传感器位置：有时传感器的位置需要进行微调，以确保准确读取节气门位置的数据。

4. 更换传感器：如果以上步骤都无效，您可能需要更换节气门位置传感器。

三、曲轴位置传感器故障曲轴位置传感器用于监测发动机曲轴的位置和转速。

066氧传感器故障诊断与电喷车检修注意要点（1）文、图/鹰　眼众所周知，人类生存在地球上的三大要素是空气、阳光和水。

其中，空气是否纯洁对人类的生存环境和生存寿命影响最大。

人类进入现代社会以来，大力发展机械工业，机动车给人类的交通带来了极大便利。

但是，发动机排出的废气（包括一氧化碳CO、氮氧化物NO x、碳氢化合物HC、硫氧化物SO x、微粒污染物）等污染物排放（如图1所示）到大气中，遇水滴便形成酸雨。

酸雨会伤害植物，并使我们使用的物品及建筑物之寿命变短。

酸雨若附着在微粒，会经人的呼吸进入肺，而刺激呼吸道，导致慢性的肺部疾病。

科学实验表明，大气中的雾霾天气，除了大型工业排放污染物外，机动车废气排放也是罪魁祸首之一，这些人为产生的污染物对我们人类的生存影响极大（城市大气污染如图2、3所示）。

更为令人忧虑的是机动车发动机不完全燃烧生成的一氧化碳(CO)是一种无色无味的气体，不易被人察觉。

相关媒体不时报道部分汽车驾驶员在停车时打开空调睡觉而导致一氧化碳中毒，救治不及时，很快因呼吸抑制而死亡的事例。

因此，机动车辆排出的废气对人类的危害绝不是危言耸听，而是活生生的事实。

因此，如何减少机动车辆的废气排放是人类共同奋斗的目标。

为切实保护人类生存环境，贯彻《中华人民共和国大气污染防治法》，严格控制机动车污染，国家环保总局发布公告，自2018年7月1日起在我国境内的生产的轻便摩托车和摩托车开始实施国四排放标准。

化油器车或达不到国四排放标准的摩托车将停止生产。

销售环节预计从2019年7月1日开始实施，届时达不到国四排放标准的摩托车必须停止销售。

也就是说，化油器式摩托车这个旧主角即将退出历史舞台，同时迎来新主角——电喷摩托车的到来，意味着原来采用化油器式的摩托车即将进入历史博物馆。

为满足广大维修服务人员学习电喷摩托车知识的迫切要求，本文着重对氧传感器故障诊断与电喷摩托车检修注意要点进行探讨，供大家参考。

1　氧传感器故障诊断采用闭环控制的电喷系统摩托车，通常在排气歧管与消声器之间装配了氧传感器。

电喷发动机故障诊断一般方法摘要电喷发动机是现代汽车发动机的主流。

然而，由于许多因素的影响，电喷发动机可能会出现故障。

因此，正确的故障诊断方法是确保电喷发动机安全运行的重要手段。

本文介绍了电喷发动机故障诊断的一般方法，包括故障检测、故障排除和故障修理。

通过有效的故障诊断方法，可以及时发现故障并采取正确的措施加以解决，确保电喷发动机的正常运行。

关键词：电喷发动机；故障诊断；故障检测；故障排除；故障修复正文一、故障检测电喷发动机故障的检测通常包括可视检查和电气检查两种。

可视检查需要检查各种管道、传感器、线束和汽车系统中的所有其他部件，以确保它们没有损坏或损坏。

电气检查需要使用电气仪器进行测试以确定只要发现问题在哪里。

在故障检测中，首先需要确定故障的严重性。

例如，故障可能是短路、断路、电连接不良等。

接下来需要定位故障的部位。

这需要仔细检查每个部件，并使用必要的工具检查故障设备。

在检查过程中，需要记录所有发现的信息以便更好地帮助解决问题。

二、故障排除在确定故障的类型和位置后，需要采取适当的措施解决问题。

故障排除的过程中，需要注意一些基本原则。

首先，需要找到解决问题的根本原因，而不是仅仅解决表面问题。

其次，需要检查整个系统以确保没有其他潜在的问题。

最后，需要根据检查结果对系统进行必要的修复和维护。

在故障排除中，需要遵循一定的流程。

首先，需要通过互换测试来确认问题是否与特定的元件相关。

然后，需要将问题的来源局限于一个或几个组成部分，以便更容易地识别问题的根本原因。

最后，需要检查整个系统，以确保已经彻底解决了故障。

三、故障修复在查找和解决故障的根本原因后，需要采取适当的措施修复系统。

通常，这需要更换或修复损坏的部件。

在进行修复之前，需要彻底清洗和检查所有部件，以确保它们没有其他问题。

同时，需要注意使用正确的工具和设备进行修复，以确保不会对系统造成进一步的损坏。

在对电喷发动机进行故障修复时，需要注意以下几个方面。

电喷发动机常见故障与诊断1、发动机的ECU（电子控制单元）虽然可靠性很高，轻易不会出现问题，但是对那些使用年限较长的老车（行驶里程超过150000km尤其是使用条件恶劣者）难免会出现这样或那样的故障。

如某个集成块损坏，ECU固定脚螺栓松动，某电子元件焊脚接头开焊以及电阻、电容元件失效等，都可能造成发动机起动困难、怠速不稳、油耗增大、动力性差、排放劣化等恶果。

出现这些故障时，应送特约维修部门去检测和修理，实在没有条件时，可采用置换比较的方法去验证，即借用同型号车上相应的完好元器件，换装后进行效果比较以确定故障原因。

2、插接件联接故障。

电控系统的电路中有很多插接件，常常因为使用时间长造成插件老化，或由于多次拆装使插件接头松动而接触不良导致发动机工作不稳定（时好时坏）。

这是因为ECU中的一个接脚接触不良，或气流传感器插件中与电动油泵开关相联的插头接触不良而造成发动机不易甚至不能起动。

还有其它种种故障也都是源于“接触不良”或“短路”，譬如一台车的发动机两缸不工作，竟然是因为电控喷油阀的电源插线脱落而致。

可见，插接件虽小，却轻视不得。

3、传感器故障。

汽车用传感器虽结构不尽相同，但大致是以下几种类型，如热敏电阻式、真空压力式、电磁式、机械传动式等。

由于传感器中的易损零件损坏，如弹片弹性弱、真空膜片破损、回位弹簧疲软、断裂或脱落，都将及时、准确地反馈发动机的工况，从而使得电子控制系统工作失常甚至失效，继而导致发动机工作不协调，甚至根本不能工作。

4、管路密封不严。

如胶管老化、管口破裂或卡子松弛，会造成气、水、油的渗漏，结果导致混合气过稀，润滑、冷却失效等，从而使发动机起动困难，或怠速运转不稳、运转无力等。

5、电控燃油喷射系统的汽油雾化，颇类似于柴油机的高压喷嘴喷油雾化的情况。

不过前者的喷嘴多是由于组电磁线圈、衔铁开关、喷油针和阀座组成。

针阀开启时就喷油雾化，而针阀的开启动作是由ECU俞来的电脉冲控制的。

有时候会因为电磁线圈工作不良或喷油针被阻滞卡死，而造成某缸汽油雾化不良或不雾化（滴油）从而导致该缸的工作不良或不工作。

电控发动机氧传感器故障分析摘要：汽车中普遍装有氧传感器，也是汽车传感器中的易损件,该文主要介绍了电控发动机氧传感器的结构类型及常见的故障现象，并对氧传感器的故障现象和检测方法进行了简要分析。

关键词：汽车氧传感器故障目前，汽车上普遍装有氧传感器。

氧传感器装在汽车排气管道内，用它来检测废气口的氧含量。

因而可根据氧传感器所得到的信号，把它反馈到控制系统，形成闭环控制，来微调燃料的喷射量，使A/F 控制在最佳状态，既大大降低了污染，又节省了能源。

[1]1 氧传感器的种类目前在汽车上使用的氧传感器有氧化钛式和氧化锆式两种。

不过随着汽车工业的发展，有些车型也用到了新型的氧传感器，新型氧传感器包括平面型氧传感器和宽频带型氧传感器。

氧传感器一般有单线、双线、三线、四线4种引线形式。

单线为氧化锆式氧传感器；双线为氧化钛式氧传感器；三线和四线为氧化锆式氧传感器。

三线和四线的区别：三线氧传感器的加热器负极和信号输出负极共用一根线，四线氧传感器的加热器负极和信号负极分别各用一根线[2]。

（1）氧化锆氧传感器。

氧化锆式氧传感器元件是一陶瓷管，外侧通排气，内侧通大气。

当陶瓷管的温度较高(高于300～40?℃)时，氧气发生电离成为氧离子，即具有固态电解质的特性，在氧分子浓度差的作用下产生电动势[3]。

（2）氧化钛型氧传感器是高电阻半导体，当表面缺氧时，电阻变小与发动机冷却液温度传感器(ECT)相似，氧化钛氧传感器的电阻值则随其周围氧含量的变化而变化。

（3）新型氧传感器平面型传感器(线性)。

核心为陶瓷材料，两边有涂层。

涂层的优点是对尾气中的氧浓度更敏感，两边涂层的氧浓度不同，产生电压信号。

（4）宽带型氧传感器是以普通氧化锆型氧传感器为基础扩展而来。

宽域氧传感器是在普通开关型氧传感器的基础上增加了一个泵氧膜片。

当发动机排放气体流经宽域氧传感器头部时，它将反馈一个电压信号给控制器，告知控制器气缸内混合气是稀了还是浓了；之后控制器将产生一个泵电流流经宽域氧传感器泵氧膜片，从而消耗过量的氧气或燃料，使气缸内混合气的浓度始终维持在理论值附近。

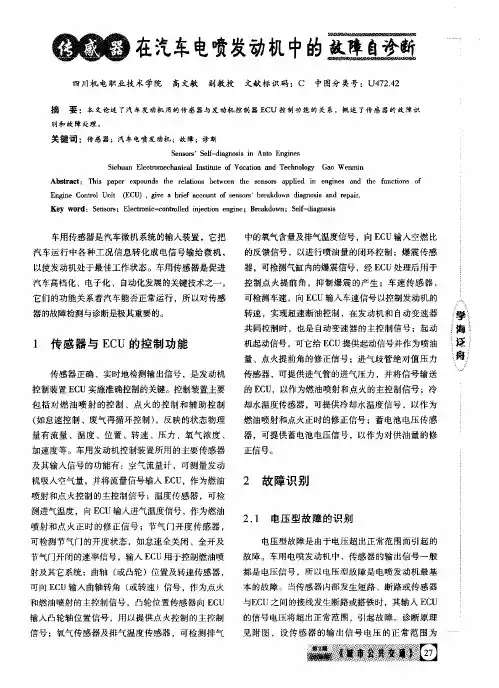

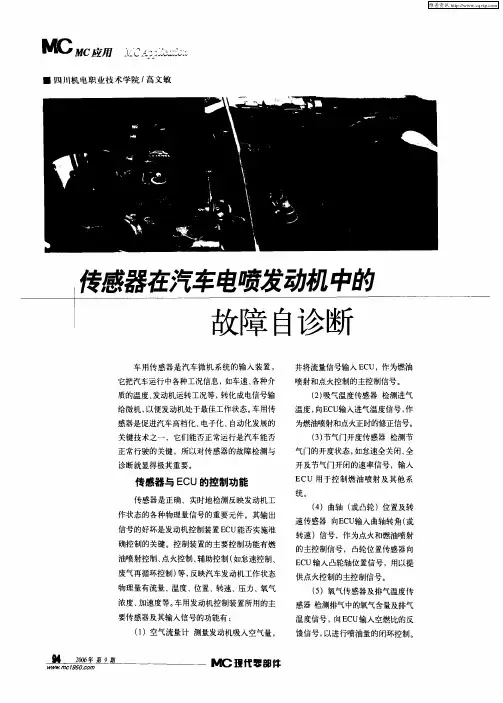

电喷发动机传感器的故障检测与排除摘要：随着汽车工业的发展，电子控制系统在汽车上的应用越来越普遍。

电喷发动机即电子控制燃油喷射发动机系统，其核心是有一个16位单片机、集成电路和一些精密的电子元件组成的控制装置（简称ECU）。

ECU的作用是接受各种传感器送来的信息，对它们进行运算、处理、判断后再发出指令信号。

虽然带装置在设计上有很高的可靠性，但由于使用条件复杂，故障还是时有发生。

电控系统在提高汽车性能的同时，也使汽车的故障诊断变得复杂。

汽车故障自诊断系统的开发应用，对于及时发现故障一级故障维修提供了方便。

汽车维修人员通过解读故障代码，大多数能判明故障可能发生的原因和部位。

然而，在维修汽车时若仅靠故障代码需找故障，往往会出现判断上的错误。

实际上，故障代码只是电控汽车电脑（ECU）认可的一个是或否的界定结论，不一定是汽车真正的故障部位。

因此，在对电控汽车进行维修时应综合分析判断，结合汽车故障的现象来寻找真正的故障部位。

一、电控发动机有哪些传感器，都有什么用处1）爆震传感器KS功能：检测发动机缸体振动情况，以供电子控制器识别发动机爆震工况。

原理：爆震传感器是一种振动加速度传感器。

它装在发动机气缸体上，可装一只或多只。

传感器的敏感元件为一压电晶体，发动机爆震时，发动机振动通过传感器内的质块传递到晶体上。

压电晶体由于受质块振动产生的压力，在两个极面上产生电压，把振动转化为电压信号输出。

特点：结构牢固、紧凑；测量敏感度高。

怠速调节器EWD3功能：提供怠速旁通空气通道，并通过改变通道截面积影响旁通气量，实现发动机怠速工况时转速闭环控制。

原理：怠速调节器内一块可在轴上自由转动的永久磁铁上刚性连接着一块旋转滑块，永久磁铁可以在电缆线圈驱动下旋转，使滑块随之旋转。

滑块的角位置决定了执行器旁通气流通道的开度，因而可以调节旁通气量的大小。

电子控制器通过改变输送给执行器脉冲信号的占空比决定滑块的角位置，从而决定了旁通空气流量。
