pcb铝基板过炉后开裂原因1.引言1.1 概述在概述部分,你需要介绍一下文章的主题以及讨论的问题。
以下是可能的内容:概述部分:PCB(Printed Circuit Board,印刷电路板)是现代电子产品中不可或缺的组成部分。
为了满足高性能和高可靠性的要求,越来越多的电子设备采用了铝基板来替代传统的玻璃纤维板。
然而,一些从过炉后的铝基板中开裂的问题成为了制造商和研究人员的关注焦点。
本文将详细探讨PCB铝基板过炉后开裂的原因,并提出一些对策建议。
首先,我们将介绍PCB铝基板的特点,包括其优点和应用领域。
接着,我们将分析导致铝基板在过炉后开裂的可能原因,从材料和工艺两个方面进行探讨。
最后,我们将总结本文的内容,并给出一些建议,帮助制造商和研究人员减少或解决这一问题。
通过对PCB铝基板过炉后开裂原因的深入研究,我们可以更好地了解铝基板的性能和限制,并为解决开裂问题提供有益的指导。
这对于提高电子产品的可靠性和性能具有重要意义,并为相关行业的发展做出贡献。
接下来,我们将开始介绍PCB铝基板的特点。
1.2 文章结构文章结构部分的内容可以包括以下内容:本文将首先介绍PCB铝基板的特点,然后深入探讨PCB铝基板过炉后开裂的原因。
在文章的结尾,将对前文进行总结,并提出一些对策建议。
其中,第一部分将以概述的形式介绍PCB铝基板的特点,包括其主要应用领域、结构特点以及优势等。
通过对PCB铝基板的特点进行概述,读者可以对其有一个整体的了解。
第二部分将详细探讨PCB铝基板过炉后开裂的原因。
该部分将分析可能导致PCB铝基板开裂的各种因素,如材料选择、制程参数、加热过程等。
通过深入分析这些原因,读者可以更加全面地了解为什么PCB铝基板会在过炉后出现开裂情况。
最后,在结论部分,将对前文进行总结,对PCB铝基板过炉后开裂的原因进行概括。
同时,根据前文的分析,提出一些对策建议,帮助读者预防和解决PCB铝基板过炉后开裂的问题。
这些对策建议可以包括材料选择的注意事项、制程参数的调整建议等。

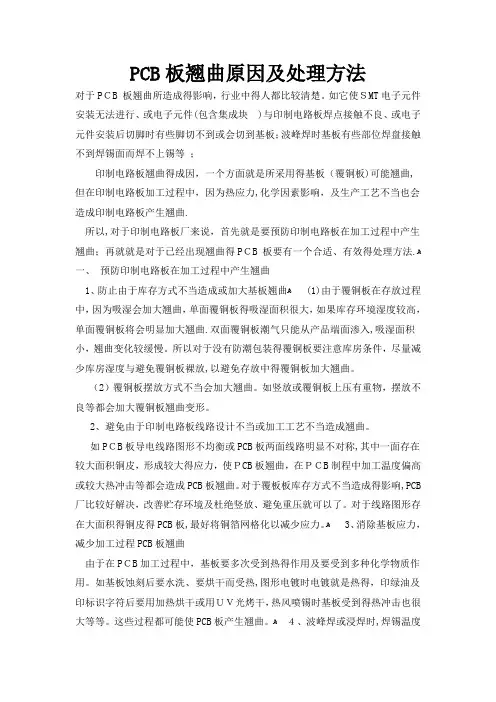

PCB板翘曲原因及处理方法对于PCB 板翘曲所造成得影响,行业中得人都比较清楚。
如它使SMT电子元件安装无法进行、或电子元件(包含集成块)与印制电路板焊点接触不良、或电子元件安装后切脚时有些脚切不到或会切到基板;波峰焊时基板有些部位焊盘接触不到焊锡面而焊不上锡等;印制电路板翘曲得成因,一个方面就是所采用得基板(覆铜板)可能翘曲,但在印制电路板加工过程中,因为热应力,化学因素影响,及生产工艺不当也会造成印制电路板产生翘曲.所以,对于印制电路板厂来说,首先就是要预防印制电路板在加工过程中产生翘曲;再就就是对于已经出现翘曲得PCB 板要有一个合适、有效得处理方法.ﻫ一、预防印制电路板在加工过程中产生翘曲1、防止由于库存方式不当造成或加大基板翘曲ﻫ (1)由于覆铜板在存放过程中,因为吸湿会加大翘曲,单面覆铜板得吸湿面积很大,如果库存环境湿度较高,单面覆铜板将会明显加大翘曲.双面覆铜板潮气只能从产品端面渗入,吸湿面积小,翘曲变化较缓慢。
所以对于没有防潮包装得覆铜板要注意库房条件,尽量减少库房湿度与避免覆铜板裸放,以避免存放中得覆铜板加大翘曲。
(2)覆铜板摆放方式不当会加大翘曲。
如竖放或覆铜板上压有重物,摆放不良等都会加大覆铜板翘曲变形。
2、避免由于印制电路板线路设计不当或加工工艺不当造成翘曲。
如PCB板导电线路图形不均衡或PCB板两面线路明显不对称,其中一面存在较大面积铜皮,形成较大得应力,使PCB板翘曲,在PCB制程中加工温度偏高或较大热冲击等都会造成PCB板翘曲。
对于覆板板库存方式不当造成得影响,PCB 厂比较好解决,改善贮存环境及杜绝竖放、避免重压就可以了。
对于线路图形存在大面积得铜皮得PCB板,最好将铜箔网格化以减少应力。
ﻫ3、消除基板应力,减少加工过程PCB板翘曲由于在PCB加工过程中,基板要多次受到热得作用及要受到多种化学物质作用。
如基板蚀刻后要水洗、要烘干而受热,图形电镀时电镀就是热得,印绿油及印标识字符后要用加热烘干或用UV光烤干,热风喷锡时基板受到得热冲击也很大等等。

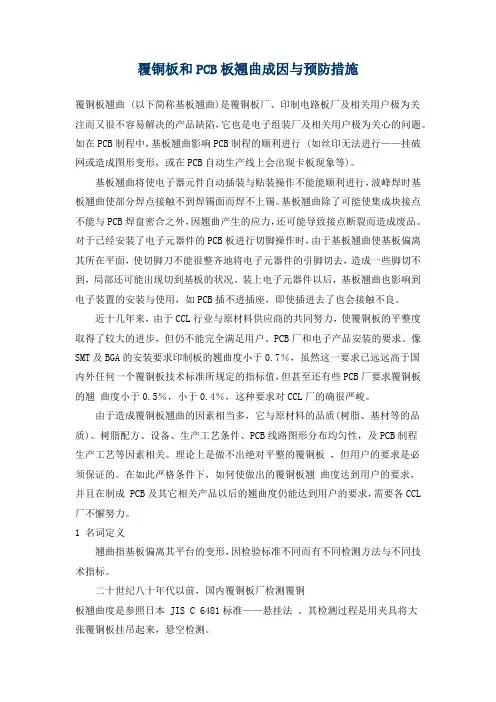

覆铜板和PCB板翘曲成因与预防措施覆铜板翘曲 (以下简称基板翘曲)是覆铜板厂、印制电路板厂及相关用户极为关注而又很不容易解决的产品缺陷,它也是电子组装厂及相关用户极为关心的问题。
如在PCB制程中,基板翘曲影响PCB制程的顺利进行 (如丝印无法进行——挂破网或造成图形变形,或在PCB自动生产线上会出现卡板现象等)。
基板翘曲将使电子器元件自动插装与贴装操作不能能顺利进行,波峰焊时基板翘曲使部分焊点接触不到焊锡面而焊不上锡。
基板翘曲除了可能使集成块接点不能与PCB焊盘密合之外,因翘曲产生的应力,还可能导致接点断裂而造成废品。
对于已经安装了电子元器件的PCB板进行切脚操作时,由于基板翘曲使基板偏离其所在平面,使切脚刀不能很整齐地将电子元器件的引脚切去,造成一些脚切不到,局部还可能出现切到基板的状况。
装上电子元器件以后,基板翘曲也影响到电子装置的安装与使用,如PCB插不进插座,即使插进去了也会接触不良。
近十几年来,由于CCL行业与原材料供应商的共同努力,使覆铜板的平整度取得了较大的进步,但仍不能完全满足用户、PCB厂和电子产品安装的要求。
像SMT及BGA的安装要求印制板的翘曲度小于0.7%,虽然这一要求已远远高于国内外任何一个覆铜板技术标准所规定的指标值,但甚至还有些PCB厂要求覆铜板的翘曲度小于0.5%,小于0.4%,这种要求对CCL厂的确很严峻。
由于造成覆铜板翘曲的因素相当多,它与原材料的品质(树脂、基材等的品质)、树脂配方、设备、生产工艺条件、PCB线路图形分布均匀性,及PCB制程生产工艺等因素相关。
理论上是做不出绝对平整的覆铜板,但用户的要求是必须保证的。
在如此严格条件下,如何使做出的覆铜板翘曲度达到用户的要求,并且在制成 PCB及其它相关产品以后的翘曲度仍能达到用户的要求,需要各CCL 厂不懈努力。
1 名词定义翘曲指基板偏离其平台的变形,因检验标准不同而有不同检测方法与不同技术指标。
二十世纪八十年代以前,国内覆铜板厂检测覆铜板翘曲度是参照日本 JIS C 6481标准——悬挂法。
pcb变形的量测方法PCB变形是指PCB板在使用过程中发生的形状改变,通常由于热膨胀、机械应力或不正确的制造过程引起。
这种形状变形可能导致PCB板上元件的失效,并使整个电路系统无法正常工作。
因此,测量和评估PCB变形的方法对于保证电路性能和可靠性至关重要。
本文将介绍几种常用的PCB变形量测方法。
一、光学显微镜测量法光学显微镜是一种非接触式测量方法,通过放大视野,在显微镜下直接观察PCB板的形状变形。
这种方法适用于测量较小的PCB板变形,可以精确地定量评估变形情况。
使用光学显微镜进行测量时,需要事先进行合适的标定,以确保测量结果的准确性。
二、投影仪测量法投影仪是一种通过光学投射放大工件的影像来测量尺寸和形状的设备。
在PCB变形的测量中,投影仪可以将放大的PCB板影像映射到放大屏上,通过比较影像与标准模板之间的差异,评估PCB板的形状变形。
这种方法适用于相对较大的PCB板,可以较快地进行形状变形的定性测量。
三、激光扫描仪测量法激光扫描仪是一种通过激光测距原理来测量物体形状和尺寸的设备。
在PCB变形的测量中,激光扫描仪可以扫描PCB板的表面,获取其形状信息,并生成对应的三维点云模型。
通过对点云模型进行分析和比较,可以准确地测量PCB板的形状变形。
激光扫描仪的优势是具有较高的测量精度和速度,适用于复杂形状的PCB板变形测量。
四、应变片测量法应变片是一种直接测量应变的传感器,可以精确地测量PCB板上的应变分布。
在PCB变形的测量中,应变片可以粘贴在PCB板的表面,通过测量应变片的长度、宽度和应变变化,计算出PCB板的形状变形情况。
应变片测量法具有较高的测量精度,适用于评估PCB板的局部形状变形。
五、X射线测量法X射线测量法是一种间接测量PCB板形状变形的方法,通过测量X射线透射的方式获取PCB板的内部结构信息,从而反推PCB板的形状变形情况。
这种方法适用于评估较深的PCB板变形,能够提供较为准确的变形结果。

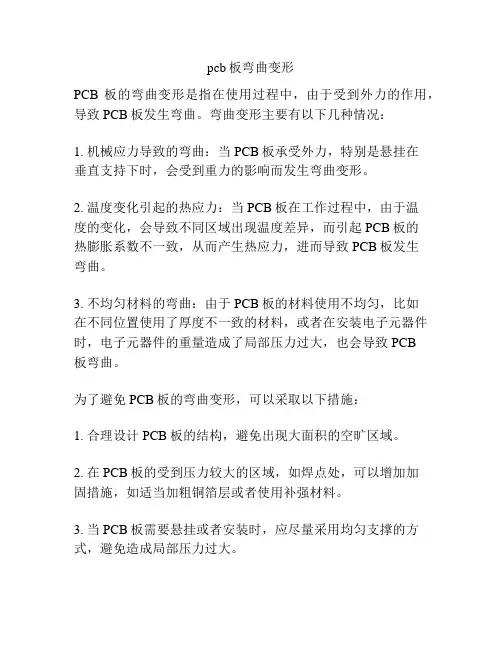

pcb板弯曲变形
PCB板的弯曲变形是指在使用过程中,由于受到外力的作用,导致PCB板发生弯曲。
弯曲变形主要有以下几种情况:
1. 机械应力导致的弯曲:当PCB板承受外力,特别是悬挂在
垂直支持下时,会受到重力的影响而发生弯曲变形。
2. 温度变化引起的热应力:当PCB板在工作过程中,由于温
度的变化,会导致不同区域出现温度差异,而引起PCB板的
热膨胀系数不一致,从而产生热应力,进而导致PCB板发生
弯曲。
3. 不均匀材料的弯曲:由于PCB板的材料使用不均匀,比如
在不同位置使用了厚度不一致的材料,或者在安装电子元器件时,电子元器件的重量造成了局部压力过大,也会导致PCB
板弯曲。
为了避免PCB板的弯曲变形,可以采取以下措施:
1. 合理设计PCB板的结构,避免出现大面积的空旷区域。
2. 在PCB板的受到压力较大的区域,如焊点处,可以增加加
固措施,如适当加粗铜箔层或者使用补强材料。
3. 当PCB板需要悬挂或者安装时,应尽量采用均匀支撑的方式,避免造成局部压力过大。
4. 在PCB板的设计阶段,考虑到温度变化因素,并选择合适的材料,以减小热应力的影响。
5. 在生产过程中,严格控制每个工序的温度和压力,避免PCB板受到过大的机械应力。
pcb常见缺陷原因与措施pptx汇报人:2023-12-15•PCB常见缺陷概述•常见缺陷原因分析•预防措施与改进建议目录•检测方法与技巧分享•案例分析:实际应用中的缺陷处理与改进方案•总结与展望:未来PCB行业的发展趋势及挑战01PCB常见缺陷概述定义材料缺陷设计缺陷环境缺陷制造缺陷分类PCB,即Printed Circuit Board,意为印刷电路板,是一种将电子器件和连接器件固定连接并实现电路连接的基板。
常见的PCB缺陷是指制造过程中产生的质量问题,这些缺陷可能影响电路板的性能和可靠性。
根据缺陷的表现形式和产生原因,PCB缺陷可以分为以下几类这类缺陷主要由于制造过程中的操作不当或工艺问题导致的,如孔洞、划痕、短路等。
这类缺陷与使用的材料有关,如材料质量问题、材料不均匀等。
这类缺陷与设计有关,如布线不合理、元件布局不当等。
这类缺陷与环境因素有关,如污染、湿度、温度等。
定义与分类缺陷对产品性能的影响直接性能影响一些缺陷如短路、断路等会直接导致电路板无法正常工作。
间接性能影响一些缺陷如材料不均匀、布线不合理等,虽然不会直接导致电路板无法工作,但会影响电路的性能和稳定性。
安全影响一些缺陷如材料质量问题、元件布局不当等,可能会影响产品的安全性能,如过热、过电压等。
02常见缺陷原因分析制造工艺问题是PCB板制造过程中可能出现的一系列工艺问题,如曝光、显影、蚀刻等环节的控制不当等。
总结词制造工艺问题可能会导致PCB板出现线条不清晰、短路、断路等问题,影响电路板的电气性能和可靠性。
详细描述制造工艺问题材料问题主要源于PCB板使用的原材料和组件的质量问题。
材料问题可能会导致PCB板出现开裂、脱落、短路等问题,影响电路板的性能和可靠性。
材料问题详细描述总结词设计问题主要源于PCB板的设计不合理,如布局、布线等设计因素。
总结词设计问题可能会导致PCB板的可制造性降低,增加制造难度和成本,同时也会影响电路板的电气性能和可靠性。

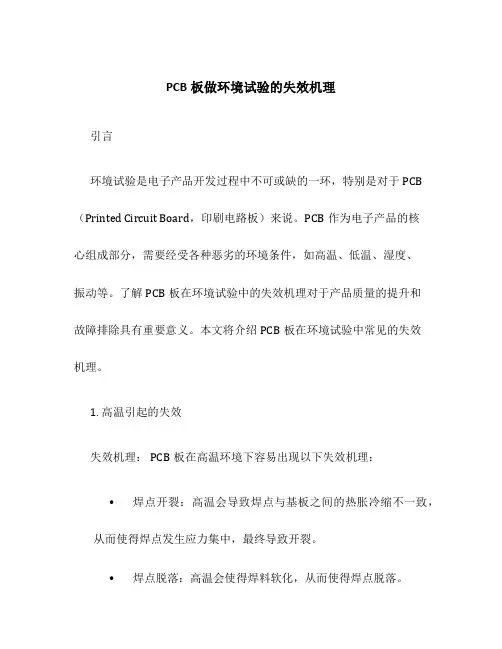

PCB板做环境试验的失效机理引言环境试验是电子产品开发过程中不可或缺的一环,特别是对于PCB (Printed Circuit Board,印刷电路板)来说。
PCB作为电子产品的核心组成部分,需要经受各种恶劣的环境条件,如高温、低温、湿度、振动等。
了解PCB板在环境试验中的失效机理对于产品质量的提升和故障排除具有重要意义。
本文将介绍PCB板在环境试验中常见的失效机理。
1. 高温引起的失效失效机理: PCB板在高温环境下容易出现以下失效机理:•焊点开裂:高温会导致焊点与基板之间的热胀冷缩不一致,从而使得焊点发生应力集中,最终导致开裂。
•焊点脱落:高温会使得焊料软化,从而使得焊点脱落。
•扭曲变形:高温会引起PCB板的形变和材料的膨胀,导致PCB板扭曲变形。
预防措施:•选择高温抗性材料:在设计PCB板时,选择具有高温抗性的基材和焊接材料,以降低高温引起的失效机理。
•控制高温环境:在进行高温环境试验时,需合理控制温度,避免超过PCB板能够承受的极限温度。
2. 低温引起的失效失效机理: PCB板在低温环境下容易出现以下失效机理:•基材脆化:低温会使得PCB板的基材变得脆化,容易发生断裂。
•焊点开裂:低温会使得焊点的韧性减弱,容易发生开裂。
•元件失效:低温会导致元件的性能下降,从而影响整个PCB板的工作。
预防措施:•选择低温抗性材料:在设计PCB板时,选择具有低温抗性的基材和焊接材料,以降低低温引起的失效机理。
•控制低温环境:在进行低温环境试验时,需合理控制温度,避免低温对PCB板造成不可逆的影响。
3. 湿度引起的失效失效机理: PCB板在湿度环境下容易出现以下失效机理:•电气性能下降:湿度会导致PCB板表面污染和导电介质的吸湿,从而导致电气性能下降。
•金属腐蚀:湿度会加速金属元件的腐蚀,导致PCB板的性能衰减。
•绝缘性能下降:湿度会导致绝缘材料吸湿,从而降低绝缘性能。
预防措施:•使用防潮材料:在PCB板的设计和制造过程中,使用具有防潮功能的材料,如防潮胶、防潮涂层等。

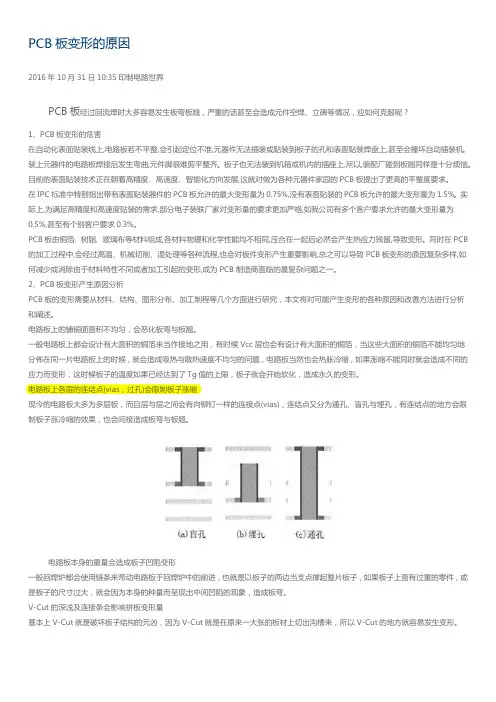

PCB板变形的原因2016年10月31日10:35 印制电路世界PCB板经过回流焊时大多容易发生板弯板翘,严重的话甚至会造成元件空焊、立碑等情况,应如何克服呢?1、PCB板变形的危害在自动化表面贴装线上,电路板若不平整,会引起定位不准,元器件无法插装或贴装到板子的孔和表面贴装焊盘上,甚至会撞坏自动插装机。
装上元器件的电路板焊接后发生弯曲,元件脚很难剪平整齐。
板子也无法装到机箱或机内的插座上,所以,装配厂碰到板翘同样是十分烦恼。
目前的表面贴装技术正在朝着高精度、高速度、智能化方向发展,这就对做为各种元器件家园的PCB板提出了更高的平整度要求。
在IPC标准中特别指出带有表面贴装器件的PCB板允许的最大变形量为0.75%,没有表面贴装的PCB板允许的最大变形量为1.5%。
实际上,为满足高精度和高速度贴装的需求,部分电子装联厂家对变形量的要求更加严格,如我公司有多个客户要求允许的最大变形量为0.5%,甚至有个别客户要求0.3%。
PCB板由铜箔、树脂、玻璃布等材料组成,各材料物理和化学性能均不相同,压合在一起后必然会产生热应力残留,导致变形。
同时在PCB 的加工过程中,会经过高温、机械切削、湿处理等各种流程,也会对板件变形产生重要影响,总之可以导致PCB板变形的原因复杂多样,如何减少或消除由于材料特性不同或者加工引起的变形,成为PCB制造商面临的最复杂问题之一。
2、PCB板变形产生原因分析PCB板的变形需要从材料、结构、图形分布、加工制程等几个方面进行研究,本文将对可能产生变形的各种原因和改善方法进行分析和阐述。
电路板上的铺铜面面积不均匀,会恶化板弯与板翘。
一般电路板上都会设计有大面积的铜箔来当作接地之用,有时候Vcc层也会有设计有大面积的铜箔,当这些大面积的铜箔不能均匀地分佈在同一片电路板上的时候,就会造成吸热与散热速度不均匀的问题,电路板当然也会热胀冷缩,如果涨缩不能同时就会造成不同的应力而变形,这时候板子的温度如果已经达到了Tg值的上限,板子就会开始软化,造成永久的变形。

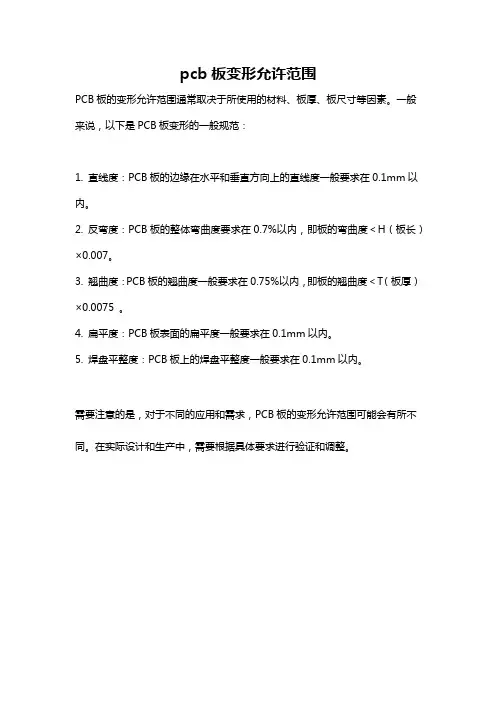

pcb板变形允许范围
PCB板的变形允许范围通常取决于所使用的材料、板厚、板尺寸等因素。
一般来说,以下是PCB板变形的一般规范:
1. 直线度:PCB板的边缘在水平和垂直方向上的直线度一般要求在0.1mm以内。
2. 反弯度:PCB板的整体弯曲度要求在0.7%以内,即板的弯曲度<H(板长)×0.007。
3. 翘曲度:PCB板的翘曲度一般要求在0.75%以内,即板的翘曲度<T(板厚)×0.0075 。
4. 扁平度:PCB板表面的扁平度一般要求在0.1mm以内。
5. 焊盘平整度:PCB板上的焊盘平整度一般要求在0.1mm以内。
需要注意的是,对于不同的应用和需求,PCB板的变形允许范围可能会有所不同。
在实际设计和生产中,需要根据具体要求进行验证和调整。
PCB变形的原因及改善电路板经过回流焊时大多容易发生板弯板翘,严重的话甚至会造成元件空焊、立碑等情况,应如何克服呢?1、PCB线路板变形的危害在自动化表面贴装线上,电路板若不平整,会引起定位不准,元器件无法插装或贴装到板子的孔和表面贴装焊盘上,甚至会撞坏自动插装机。
装上元器件的电路板焊接后发生弯曲,元件脚很难剪平整齐。
板子也无法装到机箱或机内的插座上,所以,装配厂碰到板翘同样是十分烦恼。
目前的表面贴装技术正在朝着高精度、高速度、智能化方向发展,这就对做为各种元器件家园的PCB板提出了更高的平整度要求。
在IPC标准中特别指出带有表面贴装器件的PCB板允许的最大变形量为0.75%,没有表面贴装的PCB板允许的最大变形量为1.5%。
实际上,为满足高精度和高速度贴装的需求,部分电子装联厂家对变形量的要求更加严格,如我公司有多个客户要求允许的最大变形量为0.5%,甚至有个别客户要求0.3%。
PCB板由铜箔、树脂、玻璃布等材料组成,各材料物理和化学性能均不相同,压合在一起后必然会产生热应力残留,导致变形。
同时在PCB 的加工过程中,会经过高温、机械切削、湿处理等各种流程,也会对板件变形产生重要影响,总之可以导致PCB板变形的原因复杂多样,如何减少或消除由于材料特性不同或者加工引起的变形,成为PCB制造商面临的最复杂问题之一。
2、变形产生原因分析PCB板的变形需要从材料、结构、图形分布、加工制程等几个方面进行研究,本文将对可能产生变形的各种原因和改善方法进行分析和阐述。
电路板上的铺铜面面积不均匀,会恶化板弯与板翘。
一般电路板上都会设计有大面积的铜箔来当作接地之用,有时候Vcc 层也会有设计有大面积的铜箔,当这些大面积的铜箔不能均匀地分佈在同一片电路板上的时候,就会造成吸热与散热速度不均匀的问题,电路板当然也会热胀冷缩,如果涨缩不能同时就会造成不同的应力而变形,这时候板子的温度如果已经达到了Tg值的上限,板子就会开始软化,造成永久的变形。
pcb变形翘曲标准PCB(Printed Circuit Board)是印制电路板的英文缩写,是电子产品中不可或缺的组成部分。
由于其在电路传输中起到了至关重要的作用,因此PCB的质量标准也是非常重要的。
其中,变形和翘曲是评估一个PCB质量的重要指标之一。
一、PCB变形和翘曲的定义PCB变形和翘曲是指在使用过程中或者制造过程中,PCB板的平面度发生变化,造成板面不平整、弯曲或扭曲的现象。
这种变形和翘曲可能导致电子元器件的间距过小、集成电路连接不良等问题,进而影响到设备的正常工作。
二、变形和翘曲的原因1. 材料选择:不合适的基板材料或者厚薄不一的铜箔可能导致PCB变形和翘曲。
2. 温度影响:高温烧结、焊接或者长时间的高温环境都可能导致PCB变形和翘曲,因为热胀冷缩会对PCB产生影响。
3. 制造工艺:制造过程中的不当压力、焊接质量不稳定等因素也可能导致PCB变形和翘曲。
4. 外力作用:在运输或者装配过程中,如果受到外力的影响,也可能导致PCB板变形和翘曲。
三、PCB变形和翘曲的标准为了评估和控制PCB变形和翘曲,PCB行业制定了一系列标准,以确保产品质量和可靠性。
以下是几种常见的PCB变形和翘曲标准:1. IPC-6012:这是美国电子产业联合会(IPC)制定的标准,包括了刚性、纸基和布基材料的PCB。
该标准定义了不同类型的PCB变形和翘曲的限制值,以及测试方法和评估规则。
2. IPC-4101:这个标准是关于PCB基材的物理和机械性能要求的,通过对基材的性能指标进行测试和评估,可以控制和减少PCB的变形和翘曲。
3. JIS C 6471:这个标准是日本工业标准制定的,用于评估刚性PCB的变形和翘曲。
它规定了不同等级的变形和翘曲限制值,并给出了测试方法。
4. GB/T 20410-2006:这个是中国国家标准,主要适用于高密度互连多层印制板的变形和翘曲。
它对变形和翘曲的测量方法和要求进行了详细的规定。
PCB板在低温下变形的问题是一个涉及到材料科学、机械性能和环境适应性的复杂问题。
下面我将根据实际情况进行回答,其中包括对问题的分析、可能的解决方案以及实施建议。
一、问题的分析PCB板在低温下变形的原因主要可以归结为以下几点:1. 材料的特性:PCB板通常由各种材料如玻璃纤维、聚酯、铜等组成。
这些材料在低温下可能会变得脆性更大,导致变形。
2. 温度的骤变:PCB板在温度骤变的情况下可能会产生热应力,这种应力可能会导致变形。
3. 结构设计:PCB板的布局和结构设计不合理也可能导致变形。
例如,过薄的边缘、过于密集的元件或过大的散热器都可能增加变形风险。
二、解决方案针对以上问题,我们可以采取以下解决方案:1. 选择适合的材料:在设计和采购PCB板时,应选择具有良好温度稳定性和耐候性的材料。
这可能需要与供应商进行深入讨论,了解他们在不同温度和环境条件下的性能表现。
2. 避免温度骤变:尽量保持环境温度的稳定,以减少PCB板承受的热应力。
对于需要移动或运输的PCB板,应采取适当的保温措施。
3. 优化结构设计:在设计PCB板布局和结构时,应尽量保持边缘厚度均匀,避免过于密集的元件布局。
同时,应合理设计散热器,避免过度影响PCB板的整体结构。
4. 预应变管理:在生产过程中,可以对PCB板进行预应变管理,如通过热处理或冷压工艺,使PCB板在低温下具有一定的柔韧性。
5. 使用适当的固定方式:对于需要安装的PCB板,应使用适当的固定方式,以减少变形风险。
例如,使用具有高耐候性的粘合剂、夹具或支架等。
三、实施建议在实施以上解决方案时,应遵循以下建议:1. 验证解决方案:在进行任何更改之前,应先进行必要的验证和测试,以确保解决方案能够有效地解决PCB板在低温下的变形问题。
2. 跟踪监测:在生产过程中,应定期对PCB板进行温度和应力的监测,以确保其符合预期的性能要求。
3. 反馈优化:根据实际生产中的反馈和数据,不断优化解决方案,以提高PCB板的耐候性和稳定性。
PCB变形的原因及改善PCB(Printed Circuit Board,印制电路板)是电子产品中最重要的组成部分之一、然而,在一些特定情况下,PCB可能会发生变形,这会影响电路板的性能和可靠性。
在本文中,我们将探讨PCB变形的原因,并提出一些改善的方法。
1.热膨胀:PCB在工作过程中会受到热膨胀的影响。
当电子设备工作时,电路板上的元器件发热,导致PCB局部区域温度升高。
由于不同材料的热膨胀系数不同,PCB的不同部分会以不同速度膨胀,从而引起变形。
2.湿热环境:在潮湿和高温的环境中,PCB的基材可能会吸湿。
当基材吸湿时,其尺寸会膨胀,从而导致PCB变形。
3.力学应力:在运输、安装和使用过程中,PCB可能会受到外部力学应力的影响,如挤压力、拉伸力等。
这些力学应力可能来自于不合适的装配方法、设计缺陷或误操作等。
1.材料选择:选择具有较低热膨胀系数的基材可以减少PCB的热膨胀。
例如,FR4是一种常用的基材,其热膨胀系数较高,因此在高温环境下容易发生变形。
相比之下,使用材料如PTFE、BT等,其热膨胀系数较低,可以减少PCB变形的风险。
2.设计优化:在PCB设计阶段,可以采取一些措施来减少PCB的变形。
例如,通过增加PCB的层数,可以提高其强度和刚性,从而减少变形的机会。
此外,避免在PCB上集中布置大功率元器件,以免产生过多的热量导致变形。
3.加强防护措施:在使用PCB时,需要加强防护措施以减少外部力学应力对PCB的影响。
可以使用合适的支架或垫片支撑PCB,避免长时间承受挤压力。
另外,使用合适的安装方法和工具可以减少安装过程中对PCB的力学应力。
4.控制环境条件:在运输、存储和使用PCB时,需要控制环境条件,尽量避免高温、潮湿等不利因素对PCB的影响。
可以在存储PCB时使用干燥剂,防止PCB吸湿。
此外,在工作环境中使用合适的散热和通风设备,控制PCB的温度,减少变形的机会。
总结起来,PCB变形是由多种因素造成的,如热膨胀、湿热环境和力学应力等。
pcb变形的量测方法摘要:一、PCB 变形的原因二、PCB 变形的量测方法三、PCB 变形的修正方法四、总结正文:一、PCB 变形的原因PCB 变形的主要原因包括:材料问题、焊接问题、热应力问题、设计和生产工艺问题等。
1.材料问题:PCB 由铜箔、树脂、玻璃布等多种材料组成,这些材料在加工过程中可能会出现变形。
2.焊接问题:装上元器件的电路板焊接后,可能会因为焊接温度、时间等因素导致板子变形。
3.热应力问题:PCB 在生产过程中,需要经过高温工艺,冷却后可能会出现内应力,导致板子变形。
4.设计和生产工艺问题:PCB 设计和生产过程中,如果设计不合理或生产工艺控制不当,也可能导致板子变形。
二、PCB 变形的量测方法PCB 变形的量测方法主要包括以下几种:1.利用平整度测量:平整度是衡量PCB 板变形问题的重要指标,主要由弓曲度和翘曲度两种特性确定。
2.利用连接点限制效果测量:铆钉一样的连接点(通孔、盲孔、埋孔),在有连结点的地方,会限制板子热涨冷缩的效果,也会间接造成板弯与板翘。
3.利用V-cut 设计测量:V-cut 的设计会影响拼板变形量,V-cut 很容易成为外力导致板子变形的原因。
三、PCB 变形的修正方法对于PCB 板变形问题,可以采取以下几种修正方法:1.剪接法:对于线路简单、线宽及间距较大、变形不规则的图形,将底片变形的部分剪开,对照钻孔试验板的孔位重新拼接,然后再进行拷贝。
2.替换法:对于无法通过剪接法修正的PCB 板,可以考虑重新制作一块新的PCB 板替换原有的变形板。
3.热处理法:通过加热或冷却的方式,消除PCB 板内的内应力,从而减小变形。
pcb炉后变形的原因
PCB板在炉后变形的可能原因包括:
1.PCB板过炉温度过高,当回流焊的温度过高,高于电路板的最大承受值时,会导致板子软化,引起变形。
2.PCB板材原因,无铅工艺的流行使得过炉温度比有铅要高,板材工艺要求越来越高。
板材的TG值越低,越容易在过炉时变形,TG 值越高,板材价格越贵。
3.PCB板的尺寸过大或者拼板数量过多,导致电路板往中间点凹陷,造成变形。
4.PCB板的厚度较薄,电子产品朝小而薄的方向发展,电路板的厚度越来越薄,在过回流焊时,受高温影响易导致板子的变形。
5.设计方面的问题,例如涨缩系数匹配性不好、电路板上各层的连结点限制了板子的涨缩、V-cut的设计影响了拼板变形量等。
以上原因都会导致PCB板的变形,具体原因需要结合实际情况进行分析。
pcb板变形的原因
pcb板变形的原因1、电路板本身的重量会造成板子凹陷变形
一般回焊炉都会使用链条来带动电路板于回焊炉中的前进,也就是以板子的两边当支点撑起整片板子,如果板子上面有过重的零件,或是板子的尺寸过大,就会因为本身的种量而呈现出中间凹陷的现象,造成板弯。
2、V-Cut的深浅及连接条会影响拼板变形量
基本上V-Cut就是破坏板子结构的元凶,因为V-Cut就是在原来一大张的板材上切出沟槽来,所以V-Cut的地方就容易发生变形。
3、PCB板加工过程中引起的变形
PCB板加工过程的变形原因非常复杂可分为热应力和机械应力两种应力导致。
其中热应力主要产生于压合过程中,机械应力主要产生板件堆放、搬运、烘烤过程中。
下面按流程顺序做简单讨论。
覆铜板来料:覆铜板均为双面板,结构对称,无图形,铜箔与玻璃布CTE相差无几,所以在压合过程中几乎不会产生因CTE不同引起的变形。
但是,覆铜板压机尺寸大,热盘不同区域存在温差,会导致压合过程中不同区域树脂固化速度和程度有细微差异,同时不同升温速率下的动黏度也有较大差异,所以也会产生由于固化过程差异带来的局部应力。
一般这种应力会在压合后维持平衡,但会在日后的加工中逐渐释放产生变形。
压合:PCB压合工序是产生热应力的主要流程,其中由于材料或结构不同产生的变形见上一节的分析。
与覆铜板压合类似,也会产生固化过程差异带来的局部应力,PCB板由于厚度更厚、图形分布多样、半固化片更多等原因,其热应力也会比覆铜板更多更难消除。
而PCB板中存在的应力,在后继钻孔、外形或者烧烤等流程中释放,导致板件产生变形。
阻焊、字符等烘烤流程:由于阻焊油墨固化时不能互相堆叠,所以PCB板都会竖放在架子里烘板固化,阻焊温度150℃左右,刚好超过中低Tg材料的Tg点,Tg点以上树脂为高弹态,板件容易在自重或者烘箱强风作用下变形。
