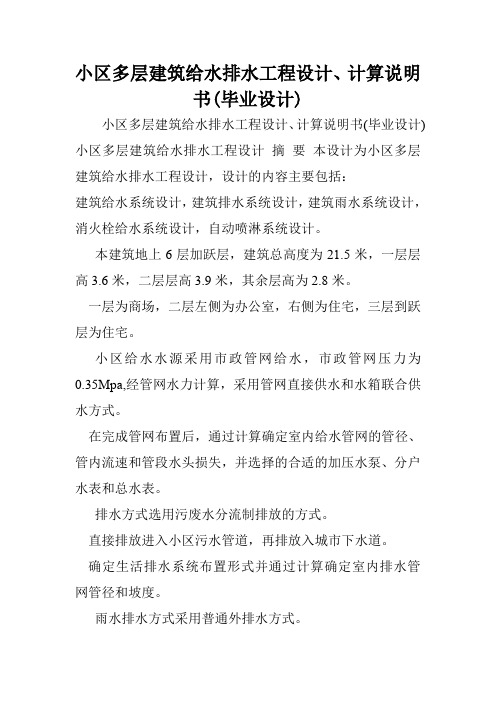

小区多层建筑给水排水工程设计、计算说明书(毕业设计)小区多层建筑给水排水工程设计、计算说明书(毕业设计) 小区多层建筑给水排水工程设计摘要本设计为小区多层建筑给水排水工程设计，设计的内容主要包括：建筑给水系统设计，建筑排水系统设计，建筑雨水系统设计，消火栓给水系统设计，自动喷淋系统设计。
本建筑地上6层加跃层，建筑总高度为21.5米，一层层高3.6米，二层层高3.9米，其余层高为2.8米。
一层为商场，二层左侧为办公室，右侧为住宅，三层到跃层为住宅。
小区给水水源采用市政管网给水，市政管网压力为0.35Mpa,经管网水力计算，采用管网直接供水和水箱联合供水方式。
在完成管网布置后，通过计算确定室内给水管网的管径、管内流速和管段水头损失，并选择的合适的加压水泵、分户水表和总水表。
排水方式选用污废水分流制排放的方式。
直接排放进入小区污水管道，再排放入城市下水道。
确定生活排水系统布置形式并通过计算确定室内排水管网管径和坡度。
雨水排水方式采用普通外排水方式。
通过计算屋顶的汇水面积，确定了雨水管的管径。
消防系统，住宅、办公室采用消火栓给水灭火系统，商场采用自动喷淋灭火系统。
关键词：给水系统；直接供水；普通外排水；自动喷淋The Water Supply and Drainage Engineering Design of Anshan Jinfu Garden High-rise Residential Building Abstract The design is water supply and drainage engineering design of Anshan City Garden high-rise residential building. The content of my design includes the design of the building water supply system, the building water drainage system, the building storm-water system, the hydrant water supply system and the automatic sprinkler system. The present building on 6 floors with the thermocline, the building height of 21.5 meters, a layer of 3.6 meters high, two layers upon layer 3.9 meters tall, the layer is 2.8 meters high.A layer is a shopping mall, two floors and on the left for the office, the right to housing, three layer to layer for residential. District water supply water source uses the municipal network water supply, the pressure of the municipal pipe network is 0.35Mpa, administered by the network hydraulic calculation, using direct water-supply pipe and tank joint water supply mode. At the completion of the network layout, determined bycalculation of indoor water supply pipe system, the diameter of the flow velocity in the tube and tube water head loss, and select the suitable pressurized water pumps, individual water meter and total water meter. Drainage mode selects the way of sewage and waste water discharged in separation. Direct discharge into the sewage pipe, and then discharged into the city sewer. Determine the life water system layout and determined through calculation of indoor drainage pipe network and slope. Rainwater drainage use the way of common external drainage. Through the calculation of the roof of the catchment area, determined the rain water pipe diameter. Fire control system, residential and office use the fire hydrant extinguishing water supply system, market adopts the automatic sprinkler system. Key words：Water supply system;Direct water supply;Common drainage; Automatic sprinkler 目录前言1 1 总论3 1.1 设计概况3 1.2 原始资料3 1.3 设计依据3 1.4 设计任务3 1.4.1 建筑内部给水系统设计任务3 1.4.2 建筑内部排水系统设计任务41.4.3 建筑内部消防系统设计任务4 2 室内给水系统设计52.1 给水水源5 2.2 给水系统选择5 2.3 给水系统的组成5 2.4 管道布置与敷设5 2.5 水表6 2.5.1水表的设置条件6 2.5.2 常用水表的类型、特征6 2.6 管段保护措施6 2.7 室内给水系统计算7 2.7.1 计算目的7 2.7.2 计算方法与步骤7 2.7.3 计算公式8 2.8 用水量计算11 2.9 最不利管段计算13 2.10 建筑内给水系统所需压力24 2.11其他给水管道水力计算25 3 室内排水设计41 3.1 排水系统选择41 3.2 排水系统组成41 3.3 管道、管材的布置和铺设41 3.4 最小管径、当量和坡度42 3.4.1 最小管径42 3.4.2 排水管径坡度42 3.4.3卫生器具排水当量43 3.5 通气管的安装应注意43 3.6 计算公式43 3.7 排水管WL-3水力计算过程44 3.8 其他排水管网水力计算48 3.9 雨水排水系统58 3.9.1 排水方式的选择58 3.9.2 雨水量计算公式58 3.9.3 设计暴雨强度和汇水面积583.9.4 普通外排水系统计算59 4 建筑消防给水系统计算624.1 消火栓系统62 4.2 自动喷淋系统62 4.3 消火栓给水系统计算63 4.3.1 计算公式63 4.3.2 消火栓的布置66 4.3.3 水枪喷嘴处水压67 4.3.4 水带水头损失67 4.3.5 消火栓口所需水压67 4.3.6 校核67 4.3.7 消火栓管网水力计算68 4.4自动喷水灭火系统70 4.4.1 自动喷淋管网水力计算公式70 4.4.2 自动喷淋管网水力计算72 结论75 参考文献76 谢辞77 前言由于时代的发展，人们的生活水平渐渐提高，对于自身居住的环境也越来越重视，建筑逐渐向高层发展，这些年，高楼林立。

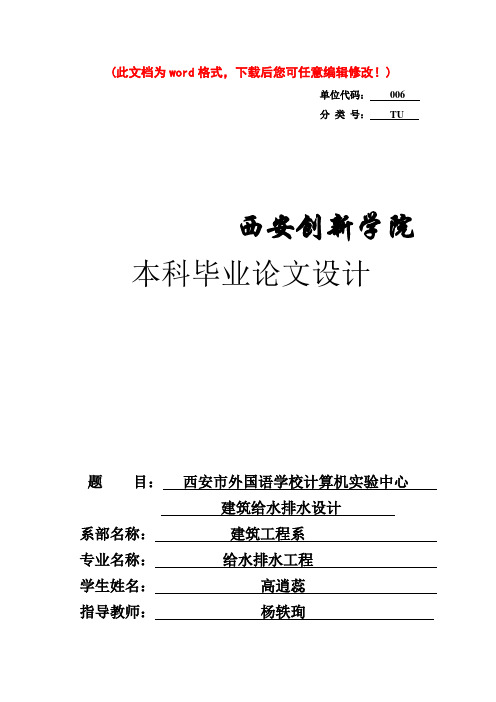

(此文档为word格式，下载后您可任意编辑修改！)单位代码：006分类号：TU西安创新学院本科毕业论文设计题目：西安市外国语学校计算机实验中心建筑给水排水设计系部名称：建筑工程系专业名称：给水排水工程学生姓名：高逍蕊指导教师：杨轶珣毕业时间：二〇一三年六月西安市外国语学校计算机实验中心建筑给水排水设计摘要：本设计是西安市外国语学校计算机实验中心建筑给水排水设计，主要包括给水系统、排水系统以及消防给水系统。
给水系统设计包括给水方式的选择、给水管材、管径的选择和相应水力计算。
排水系统包括排水管材、管径的选择布置和相应的水力计算，排水系统出水直接排入市政污水管网，底层单独排水，排水立管设伸顶通气。
消防系统包括消火栓的布置和相应的水力计算，室内消火栓系统火灾初期10min消防用水量由屋顶消防水箱供给，消防水箱由生活给水系统供给。
关键词：给水系统；排水系统；消防给水系统Design of water supply and drainage experiment center computer Foreign Language School of Xi'an city building Abstract: This design is the design of water supply and drainage experiment center computer Foreign Language School of Xi'an city buildings, including water supply system, drainage system and fire water supply system. Water system design including the calculation of water supply mode selection, water supply pipe, pipe diameter selection and the corresponding of drainage system comprises a drainage pipe, pipe diameter selection and layout of the corresponding water, drainage water directly into the municipal sewage pipe network, the separate drainage, drainage tube set stack ventilation. Fire of the arrangement and the corresponding early fire 10min fire water supply from the roof fire water tank, fire water tank is supplied by the living water supply system.Keywords: water supply system; drainage system; fire water supply system目录1设计资料 (1)2设计任务 (1)3各系统方案的确定 (1)3.1给水系统方案的确定 (1)3.1.1给水方式 (1)3.1.2给水系统的组成 (1)3.1.3给水管材的选择 (1)3.1.4给水管道布置和敷设 (1)3.2消防系统方案的确定 (2)3.2.1消防系统的选择 (2)3.2.2消防水箱的尺寸和设置 (2)3.2.3消火栓的选择与布置 (3)3.2.4室内消防系统管材的选择 (3)3.2.5水泵接合器的选择与确定 (4)3.3排水系统方案的确定 (4)3.3.1方案确定 (4)3.3.2建筑物废水排放方式 (4)3.3.3管材选择 (4)3.3.4排水管道的布置 (4)3.3.5通气管的安装 (5)3.3.6检查口、清扫口和检查井的设置 (5)4各系统的计算 (7)4.1给水系统的计算 (7)4.1.1给水用水定额及时变化系数 (7)4.1.2最高日用水量 (7)4.1.3最大时用水量 (7)4.1.4设计秒流量 (7)4.1.5JL-1给水管道计算 (8)4.1.6JL-2给水管道计算 (9)4.2消防系统的计算 (11)4.2.1消防水箱 (11)4.2.2消火栓的布置 (11)4.2.3灭火器 (12)4.2.4水枪喷嘴处所需压力 (12)4.2.5水枪喷嘴的出流量 (13)4.2.6水带阻力系数 (13)4.2.7消火栓口所需的压力 (14)4.2.8校核 (14)4.2.9消防贮水池 (14)4.2.10消防水力计算 (15)4.3排水系统的计算 (16)4.3.1WL-1排水管道计算 (16)4.3.2WL-2排水管道计算 (18)4.3.3WL-3排水管道计算 (19)4.3.4WL-4排水管道计算 (20)参考文献 (22)致谢 (23)1设计资料西安市外国语学校计算机实验中心是一幢五层的公共建筑。

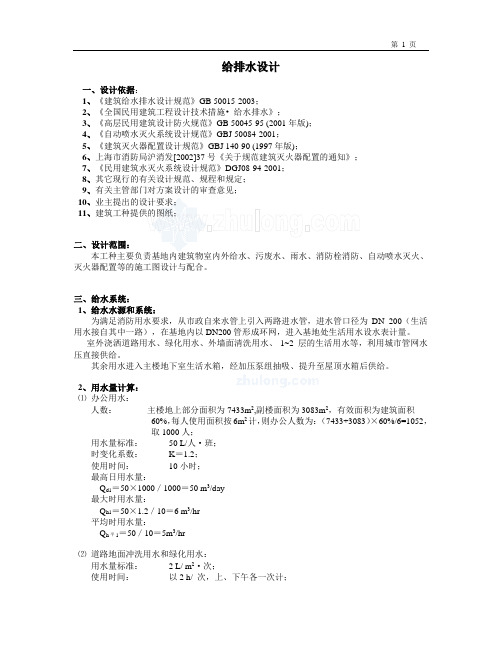

给排水设计一、设计依据：1、《建筑给水排水设计规范》GB 50015-2003；2、《全国民用建筑工程设计技术措施•给水排水》；3、《高层民用建筑设计防火规范》GB 50045-95 (2001年版)；4、《自动喷水灭火系统设计规范》GBJ 50084-2001；5、《建筑灭火器配置设计规范》GBJ 140-90 (1997年版)；6、上海市消防局沪消发[2002]37号《关于规范建筑灭火器配置的通知》；7、《民用建筑水灭火系统设计规范》DGJ08-94-2001；8、其它现行的有关设计规范、规程和规定；9、有关主管部门对方案设计的审查意见；10、业主提出的设计要求；11、建筑工种提供的图纸；二、设计范围：本工种主要负责基地内建筑物室内外给水、污废水、雨水、消防栓消防、自动喷水灭火、灭火器配置等的施工图设计与配合。
三、给水系统：1、给水水源和系统：为满足消防用水要求，从市政自来水管上引入两路进水管，进水管口径为DN 200（生活用水接自其中一路），在基地内以DN200管形成环网，进入基地处生活用水设水表计量。
室外浇洒道路用水、绿化用水、外墙面清洗用水、-1~2层的生活用水等，利用城市管网水压直接供给。
其余用水进入主楼地下室生活水箱，经加压泵组抽吸、提升至屋顶水箱后供给。
2、用水量计算：⑴办公用水：人数：主楼地上部分面积为7433m2,副楼面积为3083m2，有效面积为建筑面积60%，每人使用面积按6m2计，则办公人数为：（7433+3083）×60%/6=1052，取1000人；用水量标准：50 L/人·班；时变化系数：K＝1.2；使用时间：10小时；最高日用水量：Q d1＝50×1000／1000＝50 m3/day最大时用水量：Q h1＝50×1.2／10＝6 m3/hr平均时用水量：Q h平1＝50／10＝5m3/hr⑵道路地面冲洗用水和绿化用水：用水量标准： 2 L/ m2·次；使用时间：以2 h/ 次，上、下午各一次计；最高日用水量：Q d2＝2×4000×2／1000＝16 m 3/day 最大时用水量：Q h2＝16／4＝4 m 3/hr 平均时用水量： Q h 平2＝4 m 3/hr⑶ 未预见水量：按用水量10～15 %计。
第一部分设计总说明第一章概述1.1 工程概况本工程为龙口市病房楼给排水设计，建筑性质为一类公共建筑，建筑耐火等级为一级。
建筑防火分区详建筑图。
建筑性质为一类公共建筑，主要功能：建筑层数 19层，全为地上层。
总建筑面积89590m2，一到四层每层建筑面积6626.8 m2，五层到十九层每层建筑面积4205.5 m2。
一层层高 5.7 米，二、三层层高 4.5 米，其余层层高 3.9米，室内外高差 0.3米。
市政给水管网压力0.35MPa ，市政给水管道位于建筑的南侧，市政排水管道位于建筑的北侧。
1.2 设计依据已批准的初步设计文件；建设单位提供的本工程有关资料和设计任务书；建设和有关工种提供的作业图和有关资料；国家现行有关给水、排水、消防和卫生等设计规范及要求。
1.3 设计内容本设计包括生活给水系统，排水系统，消火栓系统，自动喷水灭火系统的设计。
第二章设计方案说明2.1 给水系统2.1.1 系统选择建筑内采用独立的生活给水系统。
根据设计资料,已知室外给水管网常年水头为35米,不能满足该建筑的用水要求,故室内给水系统采用分区给水方式,分为高、中、低三区。
低区1-3层由城市管网直接供水，采用下行上给供水方式；中区4-11层和高区12-19层采用变频泵供水，采用下行上给供水方式。
但中、高区下三层（即4、5、6、12、13、14层）静水压力超过了0.45MPa, 故在这六层的横支管上设减压阀。
2.1.2 系统组成整个系统包括引入管，水表节点，给水管网及附件，此外尚包括中、高区所需的变频调速水泵机组等。
2.1.3 给水管道布置与安装⑴各层给水管道采用暗装敷设，管材均采用给水塑料管（埋地引入管采用给水铸铁管），采用承插式接口，用弹性密封套连接。
⑵管道外壁距墙面不小于150 mm,离梁、柱及设备之间的距离为50mm，立管外壁距墙、梁、柱净距为20-25mm。
(3)给水管与排水管平行、交叉时，其距离分别大于0.5m和0.15m，交叉给水管在排水管上面，给水管与热水管平行时，给水管设在热水管下面100mm。
摘要本设计是十二层教师公寓的建筑给排水设计，主要包括给水系统、排水系统、消防系统。
给水系统采用分区供水，一到十层为一区，由市政管网直接供水；十一层到十二层为二区，由水泵从地下贮水池加压供水，并设变频调速装置。
排水系统采用污、废水合流制，排水立管设专用通气管。
消防系统主要采用室内消火栓系统，火灾初期10min 消防用水量由屋顶消防水箱供给，消防水箱的水源由生活水泵从生活水池抽取；10min 后的消防启动消防水泵，从消防水池抽水供消火栓使用。
排水系统采用螺旋消能排水管材，就近排入市政污水管网。
关键词：建筑给排水高层建筑AbstractThis design is 12 teachers apartment building drainage design, including water supplysystem, drainage system, fire fighting system. Water supply system partition, 1 to 10 layers as a region, by the municipal water supply pipe network directly; 11 to 12 layers for thetwo district, the water pump from the underground cistern pressurized water supply, and afrequency conversion device. Drainage system using sewage, waste water drainage system,drainage pipe special. Fire control system is mainly used for indoor fire hydrant system, firefighting water consumption by the early 10min roof fire water supply, fire water tank of water by the water pump from the pool of life from life; after the fire started 10min fire pumps, water supply from the fire hydrant. Drainage system with spiral dissipation drainage pipe, into the nearest municipal sewage pipe network.Key words: building water supply and drainage, high-rise building.一、设计任务及资料1概述某建筑的室内给水排水设计，建筑所处地区（或城镇）自定；室内外高差在0.45~0.6m 范围内自选；室外有给水、排水管道；室外给水、排水管道埋深符合冰冻深度及覆土深度要求；室外给水管网的流量满足室内给水的要求;供水压力为0.45MPa、；室内给水、排水管道进出户位置及方向自定。
毕业设计给排水设计计算书一、工程概况本建筑为某高校六层学生公寓楼(层高3.3米),共有宿舍103间（其中，四人间宿舍12×6+5=77间、两人间宿舍6×6=36间、两间会客室、一间值班室、自修室五间）。
给水工程根据设计资料，已知室外给水管网常年可保证的工作水压仅为200Kpa，故室内给水拟采用上、下区供水方式。
即一至三层由室外给水管网直接供水，采用下行上给方式，四至六层采用水泵、水箱联合供水方式，管网上行下给。
因为市政给水部门不允许从市政管网直接抽水，故在建筑物旁设置一贮水池。
屋顶水箱设水位继电器自动启闭水泵。
1、排水工程采用污水、废水合流排放方式。
2、消防给水本建筑属二类建筑，设室内、外消火栓给水系统。
（详见计算）3、管道的平面布置室外给水排水管道布置详见水施图中底层给水排水平面图。
二、设计计算1、给水系统水力计算(1) 给水用水定额及时变化系数Q d=200L/人.天,时变化系数Kh=2.5(2) 最高日用水量Q d=mq d=（77×4+36×2+2）×200／1000=76.4m3/d，值班室按两人估计；(3) 最高日最大时用水量Q h= Q d.K h/T=76.4×2.5/24=7.95 m3/h≈8m3/h(4) 设计秒流量q g=0.2α√Ng+kNg本工程为集体宿舍,查表得α=2.5,K=0所以,qg=0.2×2.5√Ng=0.5√Ng(5) 屋顶水箱容积计算一至三层虽然不由水箱供水，但是考虑市政给水事故停水，水箱仍应短时供下区用水（下区设置连同管）故水箱容积应按一至六层全部用水确定。
V生活调节水=15% Q d=0.15×76.4=11.46 m3V消防=10×60×Q x=10×60×5/1000=3 m3V有效=11.46+3=14.46 m3≈15m3水箱尺寸：长×宽×高=3.2×2.2×(2.4+0.25)=3.2×2.2×2.65 其中0.25为水箱超高选用标准水箱：S151(一)页13,长×宽×高=3.2×2.2×2.4(6) 水池贮水容积V生活调节水=12% Q d=0.12×76.4=9.2 m3V消防=20×2×3600／1000=144 m3V有效=9.2+144=153.2 m3水池尺寸：长×宽×高=10×7.5×(2.04+0.3)=10×7.5×2.34 其中0.3为水池超高(7) 水泵选择H=H1+H2+H3+H4=(24.05-0.5)×10+1.1×(2+36)+20 =235.5+17.35+20=272.85KPaQ h= Q d.K h/T=76.4×2.5/24=7.95m3/h=7.95/3.6=2.21L/S吸水管采用DN80的镀锌管V=2.01L/S i=1.17KPa/m压水管采用DN80的镀锌管V=2.01 L/S i=1.17KPa/m(8) 给水管网水力计算四人间宿舍均配有低位水箱蹲式大便器一套,洗脸盆两个，淋浴器一个，双格盥洗槽一个，给水管材为塑料管；两人间宿舍均配有低位水箱坐式大便器一套,洗脸盆一个，浴缸一个、双格盥洗槽一个，给水管材为塑料管。
目录第一章建筑结构设计 (2)第一节工程概况 (2)第二节设计依据 (2)第三节结构选型 (3)第四节结构布置和构造要求 (4)第二章室内给水系统的设计与计算 (7)第一节室内给水系统的确定 (7)第二节设计参数的确定 (9)第三节给水管网水力计算 (13)第三章室内排水系统的设计与计算 (19)第一节建筑排水系统与排水体制 (19)第二节室内排水系统的确定 (20)第三节排水管道水力计算 (21)第四章建筑给水排水管道及卫生器具的安装 (28)第一节室内给水管道的安装 (28)第二节室内排水管道的安装 (31)第三节常用卫生器具的安装 (34)第一章建筑结构设计第一节工程概况本工程为一栋六层的住宅楼，建筑面积：地下：528.7平方米，地上3172.2平方米，建筑总高度19.1米，耐火等级为Ⅱ级，地上六层，地下一层，地下一层为储藏间，地上六层为民用住宅。
设两单元，每梯两户，户型为三室两厅，一厨两卫，每户建筑面积为129平米。
结构形式为砖混结构，抗震设防烈度为七度，合理使用年限为50年，结构安全等级为二级，基础为毛石基础。
第二节设计依据一、自然条件自然条件基本风压基本雪压标准冻深0.60 KN㎡0.40 KN㎡ 1.1m二、设计规范及使用相关图集设计规范及使用相关图集建筑结构荷载规范建筑地基基础设计规范混凝土结构设计规范建筑抗震设计规范砌体结构设计规范三、楼面设计活荷载楼面设计活荷载不上人屋面0.5 KN㎡客厅卧室 2.0 KN㎡阳台 2.5 KN㎡卫生间厨房楼梯2.0 KN㎡使用及施工堆料重量不得超过以上值四、结构计算程序：（PK.PM.2003.5）编制单位：中国建筑科学研究院PK.PM工作部。
第三节结构选型一、砌体结构形式根据楼板传递荷载的路径可分为横墙承重体系、纵墙承重体系、纵横墙承重体系。
(一)横墙承重体系的特点:1.横墙间距小，纵横墙有拉结，所以房间的整体性好，空间刚度也大，对抵抗风荷载，水平地震作用，以及地基不均匀变形有利；2.横墙承重体系，纵墙主要起维护、隔断和将横墙连成整体的作用，因此，有利于在纵墙上开设门、窗洞口，外纵墙的立面处理比较灵活；3.由于预制楼板直接放在横墙上，省去了进深梁，减少了楼盖厚度，增加了室内空间，施工也比较方便，但增加了墙体材料用量；4.竖向荷载的主要传递路线屋面(或楼面)荷载→楼板→横墙→基础→地基(二) 纵横墙承重体系的特点：1、横墙间距可以加大，房间的使用空间较横墙承重体系增加，但横墙间距受现浇板的跨度和墙体截面的限制不宜太大；2、纵横墙承受的荷载比较均匀，常常可以简化基础的类型，便于施工；3、纵横两个方向的空间刚度均比较好。
目录第一章设计任务说明 (1)1.1设计资料 (1)1.2设计任务及要求 (1)1.2.2要求 (1)1.3课程设计图纸及说明要求 (2)1.3.1图纸 (2)1.3.2设计计算说明书 (2)第2章方案设计说明 (3)2.1 建筑排水工程设计 (3)2.1.1 系统的选择 (3)2.1.2 系统的组成 (3)2.2 排水管道安装要求 (3)2.2.1排水管道布置的基本原则 (3)2.2.2排水管道的连接 (4)2.2.3排水管道以及设施的安装 (4)第3章建筑排水工程设计计算 (5)3.1 排水工程设计计算 (5)3.1.1排水设计秒流量 (5)3.2 排水系统水力计算 (5)3.2.1 排水管水力计算 (6)3.2.2.污水泵的计算 (15)致谢 (16)参考文献 (17)第一章设计任务说明1.1设计资料（1）给水水源该建筑以城市给水管网为水源，室外给水管网来自主体建筑距西面墙8m，接管点埋深1.5m，管径为200毫m，另一条市政给水管道距主体建筑北面15m，接管点埋深1.4m，管径为DN200，管材为铸铁管，常年提供的资用水头为0.3MPa。
（2）排水条件建筑粪便污水需经化粪池处理后方可排入城市下水道，室外排水管道位于主体建筑东面,埋深2.0m。
管径350mm，管材为混凝土管。
1.2设计任务及要求根据建筑的性质、用途和建设单位的要求，该住宅楼设有较为完善的给水排水卫生设备和集中热水供应系统;其中热水供应系统全天满足住宅楼用户要求。
1.2.1内容课程设计题目为某大厦排水工程设计，主要内容为：（1）方案设计：根据所给出的设计条件，以及有关设计规范的要求，合理确定建筑内部给水系统、排水系统的设计方案。
（2）管道系统布置：根据所选择的排水方式，综合考虑技术、经济、安全、可靠等方面的因素，合理地选择和布置卫生器具，合理地布置管道系统。
（3）设计计算：根据设计规范，确定排水的设计指标，进行建筑内部排水的设计计算，编制设计计算书。
本科毕业设计计算书题目 :长春市某商住楼给水排水工程设计学院建筑工程学院专业给水排水工程学号学生姓名指导教师日期2011年6月摘要本设计的建筑为二十三层的办公综合楼，给排水工程设计包括了室内生活给水系统设计，室内排水系统设计，室内消防给水系统设计，以及雨水系统设计。
生活给水系统分为两个区：地下室至三层为低区，采用市政给水管网直接供水；四层至二十三层为高区，利用屋顶高位水箱给系统供水。
消防给水系统分为消火栓给水系统和自动喷淋灭火系统，本建筑为一类民用建筑，而其建筑高度≥50m，按《高层民用建筑防火设计规范》规定，室内消火栓用水量和室外消火栓用水量分别取20L/s和15L/s，自动喷淋系统计算用水量为16L/s，自动喷淋系统在屋顶设增压设备。
排水系统采用污废合流制，排水系统采用特殊的伸顶通气单立管排水系统，通气冒高出屋顶1.00m。
给水系统采用PP-R给水管材，消火栓给水系统和自动喷淋灭火系统采用无缝镀锌钢管，排水系统立管采用PPI螺旋排水管，各层排水支管采用普通的UPVC排水管。
在地下层设贮水池和加压泵房，地下室另设集水坑，集水坑中设潜污泵，保证污水及时排出。
关键词：建筑给水消防喷淋排水AbstractWork in the complex building for23 floors of trade in the building originally designed, is itdrain off water engineering design including room is it supply water system design , indoor fire control supply water the system is designed and the indoor drainage system set up to live to give. Life supplies water and is divided into two districts systematically: The ground lower floor to 3floor are the low district, adopt the pipe network of municipal water supply and supply water directly; 4are the high district to the 23th Floor, supply water for the system with the high-order water tank of the roof. Fire control supply water system divide into fire hydrant supply water system and automatic spray fire extinguishing system, building this one building, but area its does not exceed 1000m2, stipulate according to " high-story civil building fire prevention the design specification ", water consumption of the indoor fire hydrant and outdoor fire hydrant water consumption fetch 20L/s and15L/s respectively, automatic spray systematic water consumption fetch 16L/s, automatic spray system set up the pressurized equipment on the roof. Supply water system adopt PP-R supply water pipe , fire hydrant supply water system and automatic spray fire extinguishing system adopted and has not sewn the zinc-plated steel tube , the drainage system sets up and is in charge of adopting PPI spiral drain pipe, drain off water and prop up in charge of adopting ordinary UPVC drain piping on the everyth floor. Sets up the storage cistern and pressurizes in the pump house in the ground lower floor, the basement sets up and collects the puddle separately , collect and set up and sneak the corrupt pump in the puddle, guarantee sewages are discharged in time.Keyword: Building Supply water Fire control Spray目录1.设计任务及设计资料 (4)1.1设计任务 (4)1.2设计文件及设计资料 (4)1.3设计成果 (5)2.设计说明 (6)2.1室内给水系统 (6)2.2室内消防系统 (8)2.3室内排水系统 (11)2.4雨水系统 (12)3.设计计算 (13)3.1冷水系统计算 (13)3.2室内消火栓系统计算 (32)3.3室内自动喷淋系统计算 (38)3.4室内排水系统计算 (41)4.总结 (58)致谢信 (59)参考文献 (60)1设计任务及设计资料1.1设计任务根据有关部门的批准，长春市拟建一幢商住楼（详见建筑平面图），该建筑属一类高层建筑，建筑高度69米，地上23层，地下1层。
第一篇设计说明书第1章工程概况1.1 建筑设计资料根据上级有关部门批准的设计任务书，拟建一幢16层的XXXX大厦总的建筑面积为7112㎡；场地为150×57.6㎡；最高层为16层，不设地下层。
，建筑高度为60.3 m，该楼是集营业、办公、住宿、娱乐等为一体的综合性建筑。
本楼功能复杂，房间种类繁多，一~三层为商场，包括营业厅，值班室，财务室，会客室，会议室等，商场部分允许客流量达1.200万人次，工作工作人员86人；二~十四层为办公场所，包括1500人的大会议室，50人小会议室，大空间写字间，套间，6人写字间和2人写字间；十五~十六层为住宅和娱乐场所，包括乒乓球室，棋牌室和读书室。
为满足各种房间面积的需要，同时也必须考虑整楼的结构布置，辅助用房面积配合主要房间的使用，建筑长度必须满足防火要求。
在主楼与群楼交接处共设四条后浇。
会议室的设计:以1㎡/人左右设计面积，大会议室为40×57㎡，由于面积很大，为满足防火要求，端部两头设有9m×7.2M楼梯两部；小会议室为9×4.2㎡。
办公间的设计: 大写字楼采用开间36m，进深28.8m。
以0.9㎡/人左右设计面积,为满足采光通风的要求，在中间设了9M×8.4M的天井。
卫生间的设计: 卫生间设在建筑物东西两侧北向，以男生50人一个蹲位、50人1m的小便槽，女生25人一个蹲位，取男女人数平均进行设计。
开间均为3.6m，进深为10.8m。
厕所设在北楼两侧，其大小符合规范要求。
办公室3㎡/人，计算机房3㎡/人。
根据建筑的性质、用途及兴建单位要求，室内设有完善的给水排水卫生设备及集中热水供应系统，要求全天供应冷热水，热水供应最不利配水管设计水温不低于60 ℃，要求任何时刻都能达到设计水温。
该建筑要求给水安全可靠，设独立的消火栓系统及自动喷淋系统。
每个消火栓箱内设电钮，消防时直接启动消防泵。
生活用水泵要求自动启动。
管道一律为暗装敷设。
1.2 结构设计资料采用框架-----剪力墙结构，柱距柱网形式，基于本建筑高度较高,面积较大,在设计过程中,采用现浇混凝土框架剪力墻结构，其中搂梯电梯间采用剪力墻结构。
1.3 市政给水排水设计资料1、给水水源该建筑以市政管网为水源，市政给水干管位于该建筑东南侧的道路人行道下，其管径为DN600，接点管顶埋深为地面以下1.01m，常年可供水压为0.20MPa，最冷月平均水温为7 ℃。
城市给水管网不允许直接抽水。
2、排水条件该地区目前尚无生活污水处理厂，城市排水管道采用污、废、雨水分流制，室内粪便污水需经化粪池处理后才允许和洗涤废水一起排入市政排水管。
雨水经专用雨水立管排入底层雨水井，再排入市政排水管。
市政排水管位于该建筑北侧，其管径为DN800，覆土。
第2章建筑给水系统2.1 给水水源的确定该建筑以市政管网为水源，市政给水干管位于该建筑东南侧的道路人行道下，其管径为DN600，接点管顶埋深为地面以下1.1 m，常年可供水压为0.20 MPa，城市给水管网不允许直接抽水。
因为城市常年可保证的资用水头为0.20 MPa，建筑高度为60.3 m，所以城市管网压力不能满足用水要求，故需考虑二次加压。
2.2 给水方式的选择本建筑属于高层建筑，市政给水管网水压只能满足建筑3层以下的供水需求，为了有效利用室外管网的水压，该建筑采用分区给水方式，系统竖向分为两区。
低区采用由市政管网供水的直接给水方式，考虑市政管网不允许直接抽水，高区则采用设贮水池、水箱、水泵的间接给水方式。
高层建筑竖向分区给水方式有以下几种：1、并列给水方式在各分区独立设水箱和水泵，水泵集中设置在建筑底层或地下室，分别向各区供水。
优点：各区是独立的给水系统，互不影响，当某区发生事故时，不影响全局，供水安全可靠；水泵集中，管理维护方便；运行动力费用低。
缺点：水泵台数多，压力高，管线长，设备费用增加；分区水箱占用楼层空间，给建筑房间布置带来不便，使经济效益下降。
2、串联给水方式即分区串联给水方式，水泵分散设置在各区的楼层或技术层中，低区的水箱兼作上一区的水池。
优点：无高压水泵和高压管道；运行动力费用低。
缺点：水泵分散设置，连同水箱所占楼层空间较大；水泵设在楼层，对防振隔音要求高，水泵分散，管理维护不方便；若下区发生事故，则其上部数区供水受影响，供水可靠性降低。
3、减压水箱给水方式整个高层建筑的用水量全部由设置在底层的水泵提升至屋顶总水箱，然后再分送至各区水箱，分区水箱起减压作用。
优点：水泵数量最少，设备费用低，管理维护简单；水泵房面积小，各分区减压水箱调节容积小。
缺点：水泵运行动力费用高；屋顶总水箱容积大，对建筑的结构和抗震不利；建筑物高度较大、分区较多时，下区减压水箱中阀门承压过大，导致关不严或经常维修；供水可靠性差。
4、减压阀给水方式工作原理与减压水箱给水方式相同，其不同之处在于以减压阀来代替减压水箱。
减压阀的最大优点是占用楼层空间较小，使建筑面积发挥最大的经济效益，简化了给水系统。
其缺点是水泵运行动力费用较高。
根据提供的建筑条件，通过方案比较，采用第4种方案，即，此方案可以充分利用条件，减少投资。
根据办公楼最低卫生器具配水点处的静水压宜为350 ~ 450 kPa的标准，拟在第9层设置减压阀。
2.3 给水系统分区系统竖向分为两区：1) 1~3层为低区，由市政给水管网直接供水。
若市政给水管网事故停水时，打开低区电动阀，暂时由屋顶冷水箱利用减压阀减压供水；若市政给水管网正常供水时，低区电动阀则保持关闭状态。
给水管网采用下行上给的供水方式。
2) 4~16层为高区，由地下的水泵将贮水池中的水提升至屋顶水箱，然后再利用减压阀减压供水。
给水管网采用上行下给的供水方式。
为保证供水安全，高区供水干管成环状。
2.4 生活水泵的选择生活水泵选用65DL30-15型立式多级分段式离心泵2台（1用1备），转速n= 1480 r/min，流量Q= 36 m3/h，扬程H b= 91.0 m，功率14.87 kW，效率η= 60%，电机型号Y160L-4(B5)，水泵基础尺寸为214 mm×590 mm。
2.5 给水系统的组成本建筑的给水系统包括引入管、水表节点、给水管道、给水附件、地下贮水池、水泵与水箱设备等。
第3章建筑消防系统3.1 室内消火栓给水系统3.1.1 方案比较根据建筑物高度、室外管网压力、流量和室内消防流量、水压等要求，室内消防系统可分为三类：1、无加压泵和水箱的室内消火栓给水系统此种系统常在建筑物不太高，室外给水管网的压力和流量完全能满足室内最不利点消火栓的设计水压和流量时采用。
2、设有水箱的室内消火栓给水系统此种系统常用在水压变化较大的城市或居住区，当生活、生产用水量达到最大时，室外管网不能保证室内最不利点消火栓的压力和流量，而当生活、生产用水量较小时，室外管网的压力较大，能向高位水箱补水。
水箱应贮存10 min的消防用水量。
3、设置消防泵和水箱的室内消火栓给水系统室外管网压力经常不能满足室内消火栓给水系统的水量和水压要求时，宜设置水泵和水箱。
消防用水与生活、生产用水合并的室内消火栓给水系统，其消防泵应保证供应生活、生产、消防用水的最大秒流量，并应满足室内管网最不利点消火栓的水压。
水箱应贮存10 min的消防用水量。
经过比较，该建筑由于层数较多，室外管网不能满足室内消火栓给水系统的水量和水压要求，故采用设置消防泵和水箱的室内消火栓给水系统，在地下室设消防泵，在屋顶设水箱。
按照高层建筑的高度来考虑，室内消火栓给水系统有分区和不分区两种类型。
该建筑的建筑高度为60.3 m，但由于有大型消防车的供水支援，故室内消火栓给水系统可不分区。
按照消防给水压力的不同，消火栓给水系统可分为：(1)、高压消火栓给水系统高压消火栓给水系统指管网内经常保持灭火所需水量、水压、不需启动升压设备，可直接使用灭火设备救火。
该系统简单，供水安全，有条件时应优先采用。
(2)、临时高压给水系统临时高压系统有两种情况：一种是管网最不利点周围平时水压和水量不满足灭火要求，火灾时需启动消防水泵，使管网压力、流量达到灭火要求。
另一种是管网内经常保持足够的压力，压力由稳压泵或气压给水设备等增压设施来保证，在泵房内设消防水泵，火灾时需启动消防泵使管网压力满足消防水压要求。
临时高压给水系统需有可靠的电源，才能确保安全供水。
经过比较，该高层建筑火灾时需启动消防水泵，并且该建筑有可靠的电源，故该建筑采用临时高压给水系统。
根据消防给水系统的供水范围，室内消火栓给水系统分：1)、独立的消火栓给水系统即每幢高层建筑设置室内消火栓给水系统。
这种系统安全性高，但管理比较分散，投资也较大，在地震区、人防要求较高的建筑以及重要建筑物宜采用独立的室内消火栓给水系统。
2)、区域集中的消火栓给水系统即数幢或数十幢高层建筑物共用一个泵房的消火栓给水系统。
这种系统便于集中管理，节省投资，但在地震区可靠性较低，在规划合理的高层建筑区，可采用区域集中的高压或临时高压消火栓给水系统。
综上，该建筑室内消火栓给水系统采用设消防泵、水箱不分区的临时高压独立给水系统。
3.1.2 消火栓布置消火栓应设在明显易于取用的地点，如走廊过道等，消防电梯前室、楼梯间都应设消火栓。
消火栓的保护半径为27.07 m，为了保证有两支水枪的充实水柱同时到达室内任何部位，在该建筑1-3层设3个消火栓（个别层适当有所减少），当相邻一个消火栓受到火灾威胁而不能使用时，该栓和不能使用的消火栓协同仍能保护任何部位。
另外，在屋顶处设有检验用消火栓1个。
该建筑均采用同一规格的消火栓水枪和水带，选择口径为65mm的单出口消火栓，喷口直径d f = 19 mm，麻织水龙带长度L d = 25m。
对于临时高压给水系统，每个消火栓处均设有远距离启动消防水泵的按钮，为防止误启动，按钮有保护措施。
消火栓水枪的充实水柱长度通过水力计算确定，但考虑该建筑高度为60.3 m，为保证灭火效果，所以水枪充实水柱长度取为10 m。
消火栓的出水方向与设置消火栓的墙面成90º，离地1.1 m3.1.3 消火栓系统用水量本建筑属于一类高层公共建筑。
根据《高层民用建筑设计防火规范》（GB50045-95）规定，室内消火栓用水量为40 L/s，每根竖管最小流量为15 L/s，每支水枪最小流量5 L/s。
室外消火栓用水量为30 L/s。
水枪的充实水柱长度取10m，喷嘴流量为5.0 L/s，该幢建筑发生火灾时能保证同时供应8股水柱，并能保证任何部位发生火灾时，同层都有每股流量不少于5 L/s、充实水柱不小于10m的两股水柱同时到达。
故消防立管管径为DN100，环管管径为DN125。
当消火栓栓口出水压超过0.5MPa时，在消火栓处设减压孔板消除剩余水头。
