视频接口简介PPT课件

视频接口简介PPT课件

.
10
常见模拟视频接口——S端子
接口：也叫S-Video，4针接头，两针接地，另外两针分别传输亮度和色度信号。
➢ 特点：
在CVBS端子的基础上将色度信号C 和亮度信号Y进行分离，再分别以不同 的通道进行传输，同C端子相比由于亮度信号和色亮信号分开传输，因此避 免了复合视频信号的亮色串扰问题
• 效果好于复合视频
一些显卡和显示器已经开始支持DisplayPort，但是，总体而言，作为HDMI的竞争者及DVI的 替代者，DisplayPort的普及还需要时间
➢ 特点
• 高质量的影音信号传送 • 高数据传输速度 • 开放接口
.
33
其他视频接口
IEEE1394（Firewall，火线）、UDI、DFP等数字接口
为了保持与早期黑白显示系统的良好兼容性，很多厂商就将RGB颜色空间转换为YUV颜色空间，以兼容黑白 显示系统，若需显示彩色信号，再将YUV转换为RGB。
YUV（也称YCrCb）是被欧洲电视系统所采用的一种颜色编码方法（属于PAL制式）。YUV主要用于优化彩 色视频信号的传输，使其向后兼容老式黑白电视。与RGB视频信号传输相比，它最大的优点在于只占用极少的带 宽，而RGB要求三个独立的视频信号同时传输。在YUV中，“Y”代表明亮度（Luminance或Luma），也就是灰 阶值；而“U”和“V”表示的则是色度（Chrominance或Chroma），作用是描述影像色彩及饱和度，用于指定像 素的颜色。“亮度”是通过RGB输入信号来创建的，方法是将RGB信号的特定部分叠加到一起。“色度”则定义 了颜色的两个方面——色调与饱和度，分别用Cr和Cb来表示。其中，Cr反映了RGB输入信号红色部分与RGB信 号亮度值之间的差异，而Cb反映的是RGB输入信号蓝色部分与RGB信号亮度值之间的差异，此即所谓的色差信 号，也就是我们常说的分量信号（Y、R-Y、B-Y）。

音视频培训-01常见的音视频信号、接口及传输介质

音视频培训-01常见的音视频信号、接口及传输介质

VGA接口
VGA接口又叫D-Sub接口，连接CRT显示器显示 器效果最好，连接LCD或DLP显示器性能会有下降
DVI数字接口



DVI全称为Digital Visual Interface 目前的DVI常见的接口分为两种： DVI-D和 DVI-I 主要用于高清数字视频或电视 DVI视频的传输距离只有5米左右，一般不 超过8米，如果要延长传输距离需要使用放 大器或中继器，或使用双绞线或光缆的传 输方式。
模拟音频非平衡传输

非平衡传输只有两个端子信号端与接地端， 在要求不高和近距离信号传输的场合使用， 如家庭音响系统。这种连接也常用于电子 乐器、电吉他等设备
非平衡模拟音频

传输介质：单根带屏蔽的同轴电缆 传输阻抗：高低阻 常用接头：直型(TRS)接头、莲花(RCA)接 头 接线标准：插针=同轴信号线，外壳公共地 ＝屏蔽网线(下图所示)
色差线
保证效果的传输距离一般10-15米
VGA视频


传输介质：3+2、3+4、3+6、3+7电缆 传输阻抗：75Ω 常用接头：15针HD型接头接线标准：1脚=红基 色，2脚=绿基色，3脚=蓝基色，6脚=红色地，7 脚=绿色地，8脚=蓝色地，13脚=行同步，14脚= 场同步，5脚=自测试，10脚=数字地，4、11、 12、15脚=地址码(下图所示) 3+4电缆标准要做到11个焊点，但简化时可以做 公共接地 单根VGA线的传输距离应该控制在20~25M（优 质线缆），一般需控制在20米以内
DVI-D接口

只能接收数字信号，接口上只有3排8列共 24个针脚，其中右上角的一个针脚为空。 不兼容模拟信号。
DVI-I接口

音视频接口介绍PPT课件

音视频接口介绍PPT课件
1
音视频接口介绍
12/24/2019
音视频接口介绍
2 音视频接口分类：
CVBS接口：视频输出接口
S-Video接口 又称s端子或Y/C信号输出端口
Scart接口 SCART 接口（销欧洲项目会涉及）
YPbPr 接口 分量信号或色差信号(或YCbCr)
HDMI 接口 分1.3版本以下，和1.4版
USB 接口 分2.0接口3.2接口
L/R红白音频接口，包括cvbs 和YPbPr 上的音频输出接口； Scart 接口 remark：模拟声音声道为左右声道，支持Mono ，Stereo，DualⅠ/Ⅱ
2.数字声音输出
SPDIF 输出（包括同轴或光纤接口）可支持LPCM , Dolby 5.1/7.1 声道， 如AC3的音频格式，此时需要外接功放才能播放. HDMI接口输出支持LPCM，DVD- Audio， Dolby5.1/7.1 HD,DTS -HD 输出.HDMI 的声音可以通过带HDMI接口的电视机播放，也可以通过带 HDMI接口的功放解码。对于AC3 的声音电视能否输出，要看具体做法。
1.2
1.3a
1.2a
1.3b
1
1.1
1.3
1.4
1.3b1
1.3c
是
是
是
是
是
是
是
是
是
是
是
是
是
是
是
是ቤተ መጻሕፍቲ ባይዱ
是
是
是
是
是
是
是
是
是
是
是
是
是
是
否
是
是
是
是
是
否
否
是

音视频接口讲解

音视频接口讲解
4排60针
常见视频类型-VGA
• VGA 已成为一般的术语 • VGA 广泛用于描述计算机监视器信号的输出
计算机显示接口
• 模拟
– RGsB 3BNC接口，几乎不用 – RGBS 4BNC接口，几乎不用 – RGBHV 5BNC接口，常用
• 数字
– DVI-I 兼容DVI-D和VGA – DVI-D 纯数字 – DFP
常见音频接口-数字音频接口
• 光缆
• 用于内部连接数字产品 ，像 Mini Disc 和 DVD Players
谢 谢
High Definition Multimedia Interface 大概15米的传输距离 传输速率可达 10.2G（V1.3） 包含音频 兼容DVI及HDCP（内容保护） 传输1080P信号
HDMI接口类型
常见视频类型-DP
DisplayPort的简称 支持10.8Gbps的速率(V1.1)
常见音频类型
• Toslink 缆使用光束传输来自音频组件的数字 信息. • 普遍用于CD 机, DVD 机.
常见音频类型
AES/EBU Audio Engineering Society / European Broadcast Union 是一个数字音频标准，广泛用 于专业数字音频设备. AES/EBU 数字接口普遍使用 3-pin XLR 连接头, 同样的连接头用于专业麦克风. 一根电缆承载左右声道. AES/EBU 是S/PDIF 标 准的另外一个选择.
DVI - Digital Visual Interface
pin 1 - Audio Output, Right pin 2 - Audio Output, Left pin 3 - Audio Output, Return pin 4 - Sync return pin 5 - Horizontal Sync (TTL) pin 6 - Vertical Sync (TTL) pin 7 - reserved pin 8* - reserved pin 9 - 1394 pair A, data pin 10 - 1394 pair A, data + pin 11 - Charging power input, (+) pin 12 - Charging power input, (-) pin 13 - Video input Y or Composite in pin 14 - Video input, return pin 15 - Video input, C in pin 16 - USB data (+) pin 17 - USB data (-) pin 18* - USB/1394 common mode shield pin 19 - 1394 Vg pin 20 - 1394 Vp pin 21 - Audio Input, Left pin 22 - Audio Input, Right pin 23 - Audio Input, Return pin 24 - Stereo Sync (TTL) EVC Connector

培训-常用音视频线接口简介

培训-常用音视频线接口简介

8、分量视频（RGBHV 信号）
色差接口是在S接口的基础上，把色度（C）信号里的蓝色差（b）、红色差（r）分开 发送，其分辨率可达到600线以上。它通常采用YPbPr和YCbCr两种标识，前者表示 逐行扫描色差输出，后者表示隔行扫描色差输出。现在很多电视类产品都是靠色差输 入来提高输入讯号品质，而且透过色差接口，可以输入多种等级讯号，从较基本的 480i到倍频扫描的480p，甚至720p、1080i等等，都是要通过色差输入才有办法将信 号传送到电视当中。75-2RGB的传输距离是30-50M，75-3RGB的传输距离是5070M。
同AV接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行 亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免 了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。 但S-Video仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传 输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一 定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进 行测试时仍能发现)。而且由于Cr Cb的混合导致色度信号的带宽也有 一定的限制，所以S-Video虽然已经比较优秀，但离完美还相去甚远。 S-Video虽不是较好的，但考虑到目前的市场状况和综合成本等其它因 素，它还是应用较普遍的视频接口之一。
3、 非平衡模拟二芯6.3mm TRS
二芯的TRS接头可以用来传送非平衡的单声道 音频信号，比如电吉他用的线就是二芯的TRS 线。所以，单从TRS接口外观来 看，我们不会 知道它是否支持平衡传输；单从芯数来看，我 们也不能确定四芯及以上的TRS接头是否支持 平衡传输，具体情况需要看设备。
4、 小三芯插头或3.5mm三芯插头
6、 数字音频接口之同轴接口

03第19~20学时音视频线和接口的识别

03第19~20学时音视频线和接口的识别
（1）单芯音频线与RCA接头互联
①将单芯音频线截取适当长度，将其两端外部 的绝缘层剥去适当长度，然后将信号线外层的 绝缘皮剥去。
②按照装配电路（上图），将单芯音频线一端 的信号线的金属层以及屏蔽线与其中一个RCA 接头的对应端子相连，如图。
③将连接处通过电烙铁进行焊接，并将“卡爪”夹紧导 线的外层，以固定RCA接头与导线的位置，如图
10脚 数字信号地，接棕色细芯线 13脚 行同步HSYNC，接黄色细芯线⑥ 14脚 场同步VSYNC，接白色细芯线⑦ 总屏蔽层压到外壳上，多余线剪掉。
焊接步骤： 1、首先将灰色外壳剥掉4cm。粗的红绿蓝信号线分 别剥头5mm.细的黑棕黄白线剥头4mm。 2、首先焊接6、7、8接地脚，然后焊接红绿蓝信号 线。 3、焊接细的黑棕黄白线。
头”），在实际应用中，由于习惯，人们 经常将接口（interface）和接头 （connector）二者不加区分的通用。
二、音频接口
1.TRS接头 TRS 接头是一种常见的音频接头。TRS 的含义是
Tip（signal）、Ring（signal）、Sleeve（ground）。 分别代表了该接头的 3 个接触点。TRS 插头为圆柱 体形状，触点之间，用绝缘的材料隔开。为了适应不 同的设备需求，TRS 有三种尺寸：6.3 mm，3.5mm， 2.5mm
接下来,为大家分别介绍3.5mm和6.3mm两种规格的 TRS接头。
1.1.（3.5mm）TRS接头
3.5mmTRS接头又叫做小三芯或者立体声 接头，这是我们目前看到的最主要的声卡 接口，除此之外，包括绝大部分MP3播放 器，MP4播放器和部分音乐手机的耳机输 出输出接口也使用这种接头。
1.2.(6.3mm) TRS接头（俗称：大三芯）

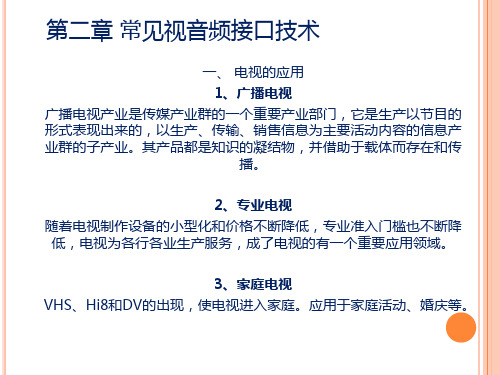

第二章 常见视音频接口技术精品PPT课件

第二章 常见视音频接口技术精品PPT课件
特点：设备小型轻便、便于携带。 设备组成：有一体摄录机、话筒（无线、有线）、灯 具、支架、通讯工具等。
主要摄制特点： ENG对突发事件报道，能快速反应，机动灵活。如 9.11事件报道。 ENG设备和人员在现场工作相对灵活，一般一人一 机就能完成任务。 ENG在突发事件报道中，影响现场因素少。如：战 场、火灾现场等。
特点：现场采集、现场制作、现场编辑、现场播出。＊时 效性 强，方便现场制作。 设备组成：多台摄像机、切换台、录像机、转播车等大型 电视制作设备。如：综艺大观。如香港回归、上海APGE 会议等。
主要摄制特点： 对突发事件报道，简化了制作程序，提高工作效率
3、ENG（Electronic News Gathering）
3、家庭电视 VHS、Hi8和DV的出现，使电视进入家庭。应用于家庭活动、婚庆等。
二、 电视节目的制作方法分类
1、ESP（Electronic Studio Production） 特点：演播室制作方式。 设备组成：摄像机、切换台、录像机、录音系统、灯 光系统等。
主要摄制特点： 在一个大的演播室内制作，可同时用多台摄像机进
2、兼容的实现
在彩色电视信号中首先必须使亮度和色度信号分开传 送，以便使黑白电视和彩色电视能够分别重现黑白和 彩色图像。用YUV空间表示法就能解决这个问题。 采用YUV空间还可以充分利用人眼对亮度细节敏感 而对彩色细节迟钝的视觉特性，大大压缩色度信号的 带宽。我国规定的亮度信号带宽为6MHz，而色度信 号U、V的带宽分别仅为1.3MHz。色度信号的高频 分量几乎都被压缩掉了，如果仅靠两个1.3MHz的色 信号来反映图像细节将会使图像模糊，界限不清楚。 实际上由于亮度信号具有6MHz的带宽，其细节是很 清晰的，用它完全可以补偿色度信号缺少高频分量的 缺陷。这种用亮度信号来补偿色度信号高频不足的方 法称为高频混合法，它类似于大面积着色原理，图像 细节完全依靠黑白细节来满足。

常用音频及视频接口简介ppt课件

常用音频及视频接口简介ppt课件

.
CopyRight ©重慶工務2處3
名词解释
平衡电路：用于产生相同和相反信号的电路，它将这些信号送入 两个导线；电路的平衡特性越好，信号的散射就越小；它的噪声 抑制特性也越好 (因此它的 EMC性能就越好)。 在平衡电路中电流所产生的磁场会相互抵消而不会对外发出干扰
.
CopyRight ©重慶工務2處4
.
CopyRight ©重慶工務1處6
二、常用视频接口介绍
2.5 VGA接口
VGA (Video Graphics Array)接口又称(S-Dub)，这是源于电脑 的输入接口，由于CRT显示器无法直接接受数字信号的输入，所 以显卡只能采取将模拟信号输入显示器的方式来获得画面，而 VGA就是将模拟信号传输到显示器的接口。 VGA接口共有15针，分成三排，每排五个。VGA接口是显卡上 应用最为广泛的接口类型，绝大多数的显卡都带有此种接口
.
CopyRight ©重慶工務2處1
名词解释
视频（Video）泛指将一系列静态影像以电信号的方式加以捕捉、 纪录、处理、储存、传送与重现的各种技术。连续的图像变化每秒 超过24帧（frame）画面以上时，根据视觉暂留原理，人眼无法辨 别单幅的静态画面；看上去是平滑连续的视觉效果，这样连续的画 面叫做视频。视频技术最早是为了电视系统而发展，但现在已经发 展为各种不同的格式以利消费者将视频记录下来。网络技术的发达 也促使视频的纪录片段以串流媒体的形式存在于因特网之上并可被 电脑接收与播放。 音频(Audio) 人类能够听到的所有声音都称之为音频，它可能包括 噪音等。声音被录制下来以后，无论是说话声、歌声、乐器都可以 通过数字音乐软件处理，或是把它制作成CD，这时候所有的声音 没有改变，因为CD本来就是音频文件的一种类型。而音频只是储 存在计算机里的声音。如果有计算机再加上相应的音频卡——就是 我们经常说的声卡，我们可以把所有的声音录制下来，声音的声学 特性如音的高低等都可以用计算机硬盘文件的方式储存下来。反过 来，我们也可以把储存下来的音频文件用一定的音频程序播放，还 原以前录下的声音

培训常用音视频线接口简介 ppt课件

培训常用音视频线接口简介 ppt课件
这里我们简单说一下平衡信号与非平衡信号。声波转换成电信号后，如 果直接传送就是非平衡信号，如果把原始 信号反相180度，然后同时传 送原始信号和反相信号，这就是平衡信号。平衡传输就是利用相位抵消 原理，将音频信号传输过程中受到的其他干扰降至最低。 当然，XLR接 口也跟“大三芯”TRS接口一样，可以传输非平衡信号，因此光从接口看， 我们是看不出来它到底传输的是哪种信号。
另外VGA接口是不支持传输音频的，所以如果需要通过VGA接 口将视频传输至电视上观看，还需要单独连接音频接口。
从Nvidia的GTX-9系开始，公版显卡就已经不配置VGA接口了 （个别低定位的GT系列显卡依然会配置VGA接口）。目前VGA 接口主要是为了适配老旧显示设备，对显示效果要求比较高 的用户，就只能弃用VGA接口了。
同轴传输阻抗恒定，传输带宽高，因此能够保证音频的 质量。不过虽然RCA同轴接口的外观与RCA模拟接口相同， 但线最好不要混用，由于RCA同轴线是固定75欧姆阻抗， 因此混用线会造成声音传输的不稳定，使音质下降。
培训常用音视频线接口简介
光 纤接口的英文名字为TOSLINK，来源于东芝（TOSHIBA）制定的 技术标准，器材上一般标为“Optical”。它的物理接口分为两种类 型，一种是 标准方头，另一种是在便携设备上常见的外观与3.5mm TRS接头类似的圆头。由于它是以光脉冲的形式来传输数字信号， 因此单从技术角度来说，它是传输速度最快的。
培训常用音视频线接口简介
数字同轴（Digital Coaxial）是利用S/PDIF接口输出 数字音频的接口。
同轴接口分为两种，一种是RCA同轴接口，另一种是BNC 同轴接口。前者的外观跟模拟RCA接口没有任何区别， 而后者则与我们在电视机上常见的信号接口有点类似， 而且加了锁紧设计。同轴线缆接头有两个同心导体，导 体和屏蔽层共用同一轴心，线的阻抗是75欧姆。

常用视频传输接口35页PPT

常用视频传输接口35页PPT

31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一接口
6、纪律是自由的第一条件。——黑格 尔 7、纪律是集体的面貌，集体的声音， 集体的 动作， 集体的 表情， 集体的 信念。 ——马 卡连柯
8、我们现在必须完全保持党的纪律， 否则一 切都会 陷入污 泥中。 ——马 克思 9、学校没有纪律便如磨坊没有水。— —夸美 纽斯
10、一个人应该：活泼而守纪律，天 真而不 幼稚， 勇敢而 鲁莽， 倔强而 有原则 ，热情 而不冲 动，乐 观而不 盲目。 ——马 克思

各种音视频线的焊接方法ppt课件

各种音视频线的焊接方法ppt课件
.
VGA线序（1）
针脚
公头
RGB线
母头
1
红色（芯）
红色（芯）
2
绿色（芯）
绿色（芯）
3
蓝色（芯）
蓝色（芯）
4
5
白色（屏蔽）
白色（屏蔽）
6
红色（屏蔽）
红色（屏蔽）
7
绿色（屏蔽）
绿色（屏蔽）
8
蓝色（屏蔽）
蓝色（屏蔽）
.
VGA线
公头 红色（芯） 绿色（芯） 蓝色（芯）
公头 红色（芯） 绿色（芯） 蓝色（芯）
.
音频焊接线序错误产生问题
2、平衡式卡侬焊接成平衡式大三芯：话筒输出是平衡式卡侬口，低 电平信号接入高电平放大回路，会先被衰减20dB. 低电平信号经过调 音台增益放大回路后的声音较小，即使是经过后级放大声音提升也不 多。 3、平衡式大三芯焊接成平衡式卡侬：专业DVD的输出口是平衡式卡 侬输出，但是输出的是高电平信号。应该接入调音台的LINE口（平衡 式大三芯）。一旦将此信号
Standard HDMI Cable with Ethernet 中文规范名称：标准以太网HDMI线
High Speed HDMI Cable with Ethernet 中文规范名称：高速以太网HDMI线
.
三种HDMI接头
HDMI Atype:19针 HDMI B Type：总共有29pin, 可传输HDMI A type两倍的TMDS资料 量 , 相 对 等 于 DVI Dual-Link 传 输 , 用 于 传 输 高 分 辨 率 (WQXGA 2560x1600以上)。 HDMI C Type：总共有19pin, 可以说是缩小版的HDMI A type, 但脚位 定义有所改变。 主要是用在便携式装置上, 例如DV、数码相机、便携 式多媒体播放机等。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤同样采用S/PDIF接口输出，其是带宽高，信号衰减小，常常用 于连接DVD播放器和AV功放，支持PCM数字音频信号、Dolby以 及DTS音频信号。
光纤连接可以实现电气隔离，阻止数字噪音通过地线传输，有利于 提高DAC的信噪比。然而由于它需要光线发射口和接收口，而这两 个口的光电转换需要用光电二极 管，光纤和光电二极管之间不可能 有紧密接触，从而会产生数字抖动类的失真，而且这个失真是叠加 的。再加上在光电转换过程中的失真，它在数字抖动方面比同轴差 了很多。也因此，现在光纤接口也开始逐渐淡出人们的视野。
ppt课件
10
8、 凤凰头
凤凰头也经常被用来作为音频的输入和输出端口。
ppt课件
11
ppt课件
12
凤凰接口转非平衡音频法2
ppt课件
14
9、 音箱插头欧姆头
ppt课件
15
音箱插头欧姆头接法
ppt课件
第二部分 视频接口介绍
16
ppt课件
17
这里我们简单说一下平衡信号与非平衡信号。声波转换成电信号后，如 果直接传送就是非平衡信号，如果把原始 信号反相180度，然后同时传 送原始信号和反相信号，这就是平衡信号。平衡传输就是利用相位抵消 原理，将音频信号传输过程中受到的其他干扰降至最低。 当然，XLR接 口也跟“大三芯”TRS接口一样，可以传输非平衡信号，因此光从接口看， 我们是看不出来它到底传输的是哪种信号。
同轴传输阻抗恒定，传输带宽高，因此能够保证音频的 质量。不过虽然RCA同轴接口的外观与RCA模拟接口相 同，但线最好不要混用，由于RCA同轴线是固定75欧姆 阻抗，因此混用线会造成声音传输的不稳定，使音质下 降。
ppt课件
9
7 、 数字音频接口之光纤接口
光 纤接口的英文名字为TOSLINK，来源于东芝（TOSHIBA）制定的 技术标准，器材上一般标为“Optical”。它的物理接口分为两种类 型，一种是 标准方头，另一种是在便携设备上常见的外观与 3.5mm TRS接头类似的圆头。由于它是以光脉冲的形式来传输数字 信号，因此单从技术角度来说，它是传输速度最快的。
ppt课件
5
3、 非平衡模拟二芯6.3mm TRS
二芯的TRS接头可以用来传送非平衡的单声道 音频信号，比如电吉他用的线就是二芯的TRS 线。所以，单从TRS接口外观来 看，我们不会 知道它是否支持平衡传输；单从芯数来看，我 们也不能确定四芯及以上的TRS接头是否支持 平衡传输，具体情况需要看设备。
的是，S/PDIF接口是一种标准，同轴数字接口和光线接口都属于S/PDIF接口的范畴。
8
6、 数字音频接口之同轴接口
数字同轴（Digital Coaxial）是利用S/PDIF接口输出数 字音频的接口。
同轴接口分为两种，一种是RCA同轴接口，另一种是 BNC同轴接口。前者的外观跟模拟RCA接口没有任何区 别，而后者则与我们在电视机上常见的信号接口有点类 似，而且加了锁紧设计。同轴线缆接头有两个同心导体， 导体和屏蔽层共用同一轴心，线的阻抗是75欧姆。
ppt课件
6
4、 小三芯插头或3.5mm三芯插头
通常的音响工程中小三芯插头多用于电脑及 便携式音源
ppt课件
7
5、 S/PDIF数字接口
S/PDIF（Sony/Philips Digital Interface，索尼和飞利浦数字接口）是由SONY公司与PHILIPS公司联合制定的 一种数字音频输出接口。该接口广泛应用在CD播放机、声卡及家用电器等设备上，能改善CD的音质，给我们 更纯正的听觉效果。ppt课该件 接口传输的是数字信号，所以不会像模拟信号那样受到干扰而降低音频质量。需要注意
视频接口汇总
目前常见的显示器视频接口有以下几种：VGA、DVI、HDMI、DP、USB Type-C。
而显示器能支持多高的分辨率和刷新率，取决于显卡、显示器、视频接口、视频线 之中性能较低的那端。
ppt课件
18
一、VGA（Video Graphics Array视频图形阵
列，别名D-Sub）
ppt课件
4
2 、平衡模拟音频
与RCA模拟音频线缆直接传输声音的方式完全不同，平衡模拟音频 （Balanced Analog Audio）接口使用两个通道分别传送信号相同而相 位相反的信号。接收端设备将这两组信号相减，干扰信号就被抵消掉， 从而获得高质量的模拟信号。平衡模拟音频通常采用XLR接口和大三芯接 口。XLR俗称卡侬头，有三针插头和锁定装置组成，2正 3负 1接地。 由于采用了锁定装置，XLR连接相当牢靠。大三芯接口则采用直径为6.35 毫米的插头，其优点是耐磨损，适合反复插拔。平衡模拟音频连接主要 出现在高级模拟音响器材或专业音频设备上。
音视频线缆接口简介
1
ppt课件
第一部分：音频接口介绍
2
ppt课件
3
1、 RCA模拟音频
RCA接头就是常说的莲花头，利用RCA线缆传输模拟信号是目前 最普遍的音频连接方式。RCA接口采用同轴传输信号的方式，中 轴用来传输信号，外沿一圈的接触层用来接地。每一根RCA线缆 负责传输一个声道的音频信号，所以立体声信号，需要使用一对 线缆。对于多声道系统，就要根据实际的声道数量配以相同数量 的线缆。立体声RCA音频接口，一般将右声道用红色标注，左声 道则用蓝色或者白色标注。
ppt课件
19
ppt课件
虽然现在VGA接口能支持的分辨率可以满足大部分用户的 使用需求，但在接口设计上，它始终是为了CRT屏幕而生。 而现在的显示器已经是LED屏幕的时代，VGA接口在将模拟 信号转换成数字信号时，会必不可少地造成影像细节丢失。 所以在使用VGA线进行长距离传输，或者采用不适配的分 辨率和刷新率时，偶尔会看到显示器出现虚影和闪屏现象。
VGA接口可以说是最古老的计算机接口之一，至 今已经有30多年的历史了。最早的VGA接口最大 只能支持640x480分辨率，所以当时也把640x480 称为VGA分辨率。
而随着显示器和显卡的性能不停地在提升，VGA 接口所能支持的最大分辨率也在提升，目前VGA 接口和视频线最大支持2048x1536的分辨率。但 是现在新款显卡和显示器已经弃用VGA接口，所 以以后也不会有更高的VGA接口参数出现了。
