硬盘录像机安装硬盘总容量的参考计算方法

硬盘录像机容量计算1）MJPEGMJPEG （Motion JPEG）压缩技术标准源于JPEG图片压缩技术，是一种简单的帧内JPEG压缩，它对视频的每一帧进行压缩，压缩比率较小，数量大，通常每路每小时325X288分辨率录像需要硬盘空间1G左右。

2）小波算法小波算法是基于小波变换的视频压缩，该技术是使图像信号的时域分辨率和频域分辨率同时达到最高。

内核是采用行进中压缩和解压缩方式，视频中帧与帧之间没有相关性，以352X288录像，每路每小时一般为350M左右.以上2种算法基本已被MPEG-4或H.264算法代替，主要介绍下面的2种算法。

其实国内很纯粹的H.264算法是没有的，充其量只是MPEG-4算法的一些改进而已。

3）MPEG-4MPEG-4标准是面向对象的压缩方式，不是像MPEG-1和MPEG-2简单地将图像分为一些像块，而是根据图像内容，将其中的对象（物体、人物、背景）分离出来分别进行帧内、帧间编码压缩，并允许在不同的对象之间灵活分配码率，对重要的对象分配较多的字节，对次要的对象分配较少的字节，从而大大提高了压缩比，使其在较低的码率下获得较好的效果。

MPEG-4的传输速率为4.8~64kbit/s，使用时占用的存储空间比较小，以352X288录像，每路每小时一般为120M左右.以D1：720*576录像，每路每小时一般为396M左右.4)H.264这种压缩模式和MPEG-4基本一致，所以计算的时候大家可以按照MPEG-4的容量进行计算。

计算方法：其容量计算公式G=H*N*T*X/1024其中G就是最后算出的硬盘的容量H代表每天要录像几个小时T代表想录像的天数X代表上面的4种压缩模式举例说明，某小区用MPEG-4算法的来做监控，主机12路，要求24小时录像15天，需要多大的硬盘容量？根据公式我们的到H=24, N=12，X=396M ，T=15最后得到G=24*12*396*15/1024=1559.25G这样就是最后硬盘的容量大小了。

硬盘容量的计算方法
国内主流的硬盘录像机采用两种分辨率：CIF和4CIF（D1），分为两种型号。

硬盘录像机常见的路数有1路、2路、4路、8路、9路、12路和16路。

最大可以连接8块2000GB的硬盘，总容量可高达1.6TV（可续目前市面上最大的硬盘只有1000GB），如果采用CIF分辨率，通常计算硬盘录像机的录像的硬盘容量为180MB~250MB/小时，通常情况下取值200MB/小时；如果是D1的分辨率每小时录像需要的硬盘容量为720MB~1000MB/小时，通常情况下为了减少硬盘的容量可以按照500MB/小时计算，帧率智能设置比25fps少一些，码流也要少一些！相信大家可以计算出一台装满8块500GB的16路硬盘录像机可以录像多长时间了吧？
硬盘容量的计算公式为：
总硬盘容量（M）=通道数X 需求时间（小时）X 每小时占用硬盘空间（M/小时）。

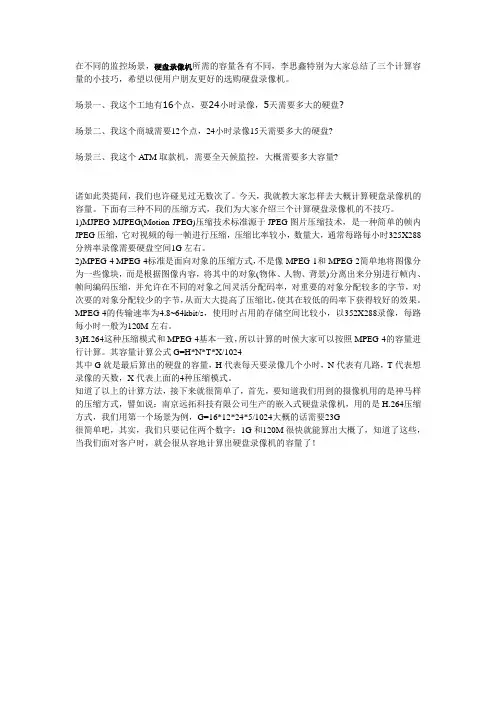

在不同的监控场景，硬盘录像机所需的容量各有不同，李思鑫特别为大家总结了三个计算容量的小技巧，希望以便用户朋友更好的选购硬盘录像机。

场景一、我这个工地有16个点，要24小时录像，5天需要多大的硬盘?场景二、我这个商城需要12个点，24小时录像15天需要多大的硬盘?场景三、我这个A TM取款机，需要全天候监控，大概需要多大容量?诸如此类提问，我们也许碰见过无数次了。

今天，我就教大家怎样去大概计算硬盘录像机的容量。

下面有三种不同的压缩方式，我们为大家介绍三个计算硬盘录像机的不技巧。

1)MJPEG MJPEG(Motion JPEG)压缩技术标准源于JPEG图片压缩技术，是一种简单的帧内JPEG压缩，它对视频的每一帧进行压缩，压缩比率较小，数量大，通常每路每小时325X288分辨率录像需要硬盘空间1G左右。

2)MPEG-4 MPEG-4标准是面向对象的压缩方式，不是像MPEG-1和MPEG-2简单地将图像分为一些像块，而是根据图像内容，将其中的对象(物体、人物、背景)分离出来分别进行帧内、帧间编码压缩，并允许在不同的对象之间灵活分配码率，对重要的对象分配较多的字节，对次要的对象分配较少的字节，从而大大提高了压缩比，使其在较低的码率下获得较好的效果。

MPEG-4的传输速率为4.8~64kbit/s，使用时占用的存储空间比较小，以352X288录像，每路每小时一般为120M左右。

3)H.264这种压缩模式和MPEG-4基本一致，所以计算的时候大家可以按照MPEG-4的容量进行计算。

其容量计算公式G=H*N*T*X/1024其中G就是最后算出的硬盘的容量，H代表每天要录像几个小时，N代表有几路，T代表想录像的天数，X代表上面的4种压缩模式。

知道了以上的计算方法，接下来就很简单了，首先，要知道我们用到的摄像机用的是神马样的压缩方式，譬如说：南京远拓科技有限公司生产的嵌入式硬盘录像机，用的是H.264压缩方式，我们用第一个场景为例，G=16*12*24*5/1024大概的话需要23G很简单吧，其实，我们只要记住两个数字：1G和120M很快就能算出大概了，知道了这些，当我们面对客户时，就会很从容地计算出硬盘录像机的容量了！。

硬盘录像机容量算法如何计算录像容量存储空间=（码流*3600*24）/（8*1024*1024），计算结果单位是G/天例如：一个720P的摄像头，码流值设定为2048Kb/S时，存储一天的容量为（2048*3600*24）/（8*1024*1024）≈21G常识：字节（Byte /bait/ n. [C]）是计算机信息技术用于计量存储容量的一种计量单位，也表示一些计算机编程语言中的数据类型和语言字符。

B（Byte）与b（bit）数据存储是以“字节”（Byte）为单位，数据传输是以大多是以“位”（bit，又名“比特”）为单位，一个位就代表一个0或1（即二进制），每8个位（bit，简写为b）组成一个字节（Byte，简写为B），是最小一级的信息单位。

不同数量级间数据存储是以10进制表示，数据传输是以2进制表示的，所以1KB不等于1000B。

1KB=1024B；1MB=1024KB=1024×1024B。

其中1024=210。

1B（byte，字节）= 8 bit（见下文）；1KB（Kibibyte，千字节）=1024B= 2^10 B；1MB（Mebibyte，兆字节，百万字节，简称“兆”）=1024KB= 2^20 B；1GB（Gigabyte，吉季节，十亿字节，又称“千兆”）=1024MB= 2^30 B；1TB（Terabyte，万亿字节，太字节）=1024GB= 2^40 B；1PB（Petabyte，千万亿字节，拍字节）=1024TB= 2^50 B；1EB（Exabyte，百亿亿字节，艾字节）=1024PB= 2^60 B；1ZB（Zettabyte，十万亿亿字节，泽字节）= 1024EB= 2^70 B；1YB（Yottabyte，一亿亿亿字节，尧字节）= 1024ZB= 2^80 B；1BB（Brontobyte，一千亿亿亿字节）= 1024YB= 2^90 B；1NB（NonaByte，一百万亿亿亿字节） = 1024 BB = 2^100 B；1DB（DoggaByte，十亿亿亿亿字节） = 1024 NB = 2^110 B；硬盘生产商是以GiB（十进制，即10的3次方=1000，如1MiB=1000KB）计算的，而电脑（操作系统）是以GB（2进制，即2的10次方，如1MB=1024KB）计算的，但是国内用户一般理解为1MiB=1M=1024 KB, 所以为了便于中文化的理解，翻译MiB为MB也是可以的。

安装硬盘总容量的参考计算方法
根据录像要求（录像类型、录像资料保存时间）计算出一台硬盘录像机所需总容量。

计算方法：
第一步：根据式（1）计算单个通道每小时所需要的存储容量q
i
, 单位MByte。

q i =d
i
/8*3600/1024（1）
其中：d i－码率（即录像设置中的“位率/位率上限”），单位Kbit/s
第二步：确定录像时间要求后，根据式（2）计算单个通道所需要的存储容量m
i
，单位MByte。

m
i = q×h×D
i
（2）
其中：h
i －每天录像时间（小时）D
i
－需要保存录像的天数
第三步：根据式（3）计算硬盘录像机所有通道定时录像时所需总容量（累加）q T。

其中：c—一台硬盘录像机的通道总数。

第四步：根据式（4）计算硬盘录像机所有通道报警录像（包括移动侦测）所需总容量（累加）q
T。

例：根据以上公式当位率类型设置为定码率时根据不同的码流大小1个通道1小时产生的文件大小如下表所示：。

计算公式：码流*3600/8/1024*24*路数*天数2592000M每通道每通道硬盘容量计算公式：码流*3600/8/1024=MB/小时225M硬盘录像机硬盘容量计算：每小时录像文件大小*每天录像时间*录像机路数*需要保存天数25920002592CIF格式每小时的文件大小180-230M(静态图像-动态图像）DVR路数为1、2、9、12路的特殊型号可据上表计算正常画面质量下，每路的录像文件大小一般取值200Mbps/小时，16路DVR的图像文件文件大小320G/小时，根据不同的场所，采用动态录像等方式录像，可以保证录像资料都为有效部分。

为节约磁盘空间的投入，每路的录像文件大小可取值100Mbps/小时，但画面质量无法保证，智能在要求不高的场所使用。

常用的存储格式和码流CIF512Kbps在变码率设置下图像质量选择“较好”或“次好”DCIF768Kbps在变码率设置下图像质量选择“较好”或“次好”D12Mbps在变码率设置下图像质量选择“较好”或“次好”目前国内主流的DVR采用“CIF”和“D1”，如果采用“CIF”分辨率，每一路的硬盘存储量要达到180Mbps~250Mbps/小时，一般取值200Mbps/小时。

如果采用“D1”分辨率，每小时每一路的硬盘存储量为720Mbps~1000Mbps/小时，一般取值500Mbps/小时，此时帧率智能设置少于25fps,码流也要少一些。

音频码流为固定的16Kbps，每小时占用存储空间很少，可以忽略不计。

上述所列情况是在视频格式和分辨率确定的前提下硬盘容量的工程计算，由于采用其它各类编码技术（软件压缩）和编码设备（硬件压缩）对码率进行调整压缩后节约的空间不在考虑范围之内。

200万摄像机H.264编码码流：4MbpsH.265编码码流：2.5Mbps2T硬盘实际容量：1862.6GB4T硬盘实际容量：3725.3GB格式化损耗：1%在计算存储空间时需先计算出所有路数存储一定的时间所需的存储总空间，用总路数乘以每路码流大小，再乘以总的存储时间即可算出总的存储空间，在计算过程中保持单位的一致性。

存储空间计算公式：单路实时视频的存储容量(GB)＝【视频码流大小(Mb)×60秒×60分×24小时×存储天数/8】/1024下表为分别按照1路每天存储24小时、采用H.264算法进行编码，按照D1、720P、1080P的分辨率存储不同天数所需的存储空间表，如下表。

（H.265编码设备的码率为H.264设备的1/2，故存储空间也仅需1/2）表1存储空间需求表录像容量计算公式:码率上限(720P的标准码率是2048Kbps)/8*3600(秒=1小时)=921600KB/每小时1、D1D1是数字电视系统显示格式的标准。

2、720P720P是在逐行扫描下达到1280×720的分辨率的显示格式。

数字720表示垂直方向有720条水平扫描线，字母P（Progressive scan）表示逐行扫描。

3、960P960P是在逐行扫描下达到1280×960的分辨率的显示格式。

数字960表示垂直方向有960条水平扫描线，字母P（Progressive scan）表示逐行扫描。

4、1080P1080P是在逐行扫描下达到1920×1080的分辨率的显示格式。

数字1080表示垂直方向有1080条水平扫描线，字母P（Progressive scan）表示逐行扫描。

视频监控硬盘容量计算硬盘容量的单位为兆字节（MB）或千兆字节（GB），以120GB的硬盘为例：厂商容量计算方法：120GB=120,000MB=120,000,000KB=120,000,000,000字节换算成操作系统计算方法：120,000,000,000字节/1024=117,187,500KB/1024=114,440.9MB/1024=111.8GB。

简单算法：硬盘容量 /（1024*1024*1024）80,000,000,000/(1024*1024*1024)=74.5GB40,000,000,000/(1024*1024*1024)=37.25GB硬盘容量计算 = 柱面数(表示每面盘面上有几条磁道，一般总数是1024) × 磁头数(表示盘面数) × 扇区数（表示每条磁道有几个扇区，一般总数是64）× 扇区(存储基本单元，大小一般为512B/4KB) 容量关系计算机硬盘存储容量通常使用字节（B，Byte）、千字节（KB，KiloByte）、兆字节（MB，MegaByte）、吉字节（GB，Gigabyte）、太字节（TB，TeraByte）、拍字节(PB，PetaByte)、艾字节(EB，ExaByte)、泽字节(ZB，ZettaByte)、尧字节 (YB，YottaByte)和BB（BrontoByte）、NB(NonaByte）、 DB(DoggaByte)等来衡量。

计算方式：1DB=1024NB；1NB=1024BB，1BB=1024YB；1YB=1024ZB；1ZB=1024EB；1EB=1024PB；1PB=1024TB；1TB=1024GB；1GB=1024MB；1MB=1024KB；1KB=1024B硬盘录像机硬盘容量计算遵循以下公式：每小时录像文件大小【硬盘录像机码流值（Mbps:即每秒多少兆位bit）×3600(1小时)÷8（8bit为1Byte）÷1024(Mbyte换算成Gbyet】×每天录像时间×硬盘录像机路数×需要保存的天数。

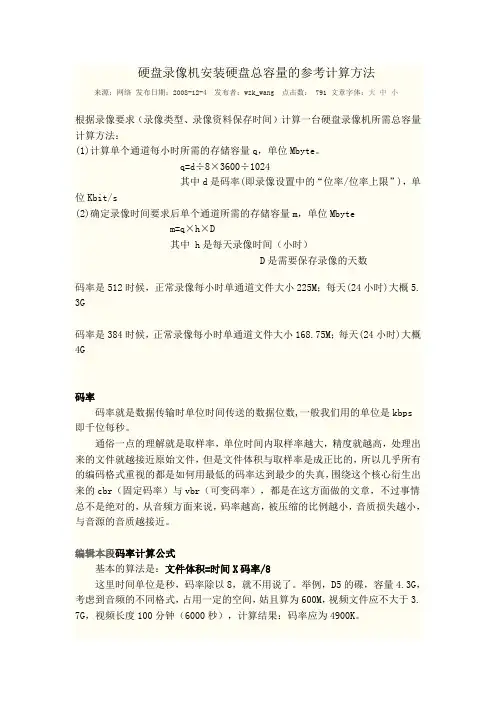

硬盘录像机安装硬盘总容量的参考计算方法来源：网络发布日期：2008-12-4 发布者：wzk_wang 点击数：791 文章字体：大中小根据录像要求（录像类型、录像资料保存时间）计算一台硬盘录像机所需总容量计算方法：(1)计算单个通道每小时所需的存储容量q，单位Mbyte。

q=d÷8×3600÷1024其中d是码率(即录像设置中的“位率/位率上限”)，单位Kbit/s (2)确定录像时间要求后单个通道所需的存储容量m，单位Mbytem=q×h×D其中 h是每天录像时间（小时）D是需要保存录像的天数码率是512时候，正常录像每小时单通道文件大小225M；每天(24小时)大概5. 3G码率是384时候，正常录像每小时单通道文件大小168.75M；每天(24小时)大概4G码率码率就是数据传输时单位时间传送的数据位数,一般我们用的单位是kbps即千位每秒。

通俗一点的理解就是取样率，单位时间内取样率越大，精度就越高，处理出来的文件就越接近原始文件，但是文件体积与取样率是成正比的，所以几乎所有的编码格式重视的都是如何用最低的码率达到最少的失真，围绕这个核心衍生出来的cbr（固定码率）与vbr（可变码率），都是在这方面做的文章，不过事情总不是绝对的，从音频方面来说，码率越高，被压缩的比例越小，音质损失越小，与音源的音质越接近。

编辑本段码率计算公式基本的算法是：文件体积=时间X码率/8这里时间单位是秒，码率除以8，就不用说了。

举例，D5的碟，容量4.3G，考虑到音频的不同格式，占用一定的空间，姑且算为600M，视频文件应不大于3. 7G，视频长度100分钟（6000秒），计算结果：码率应为4900K。

编辑本段码率几点原则1、码率和质量成正比（废话），但是文件体积也和码率成正比。

这是要牢记的。

2、码率超过一定数值，对图像的质量没有多大影响。

3、DVD的容量有限，无论是标准的4.3G，还是超刻，或是D9，都有极限。

干货，监控硬盘容量的计算，不在为买多大硬盘烦恼很多时候我们安装监控不知道如何计算用多大监控硬盘，到底一个监控摄像头要买多大硬盘才是最合适的，今天和大家说下先了解下监控中这些常见名称到底是什么意思，搞清楚这些，你才好去算，如果经常调监控的会发现，软件平台里经常会出现这些，帧率、比特率、码流、分辨率、上行带宽、上行带宽等，先说下它们的概念。

1、帧率概念一帧就是一副静止的画面，连续的帧就形成动画，如电视图像等。

我们通常说帧数，简单地说，就是在1秒钟时间里传输的图片的帧数，也可以理解为图形处理器每秒钟能够刷新几次，通常用fps（Frames Per Second）表示。

每一帧都是静止的图象，快速连续地显示帧便形成了运动的假象。

高的帧率可以得到更流畅、更逼真的动画。

每秒钟帧数(fps)愈多，所显示的动作就会愈流畅。

2、比特率的概念比特率就是每秒数据传送的比特数，单位是bps.比特率越高，数据量就越大，比特率就是音视频信息经过压缩编码之后，数据需要多少个比特来表示。

比特率越高，比特率越高编码后的问价就越大，图像的质量就越好。

比特率的bit在计算机世界里，bit表示一个位宽，bps表示每秒传输的比特位。

而我们常常说的kb、M、G、T这个是按照字节来计算的，1kb就是1024个字节。

1个字节=8bit。

3、分辨率概念视频分辨率是指视频成像产品所成图像的大小或尺寸。

常见的视像分辨率有352×288，704×576，1280×720，1920×1080。

在成像的两组数字中，前者为图片长度，后者为图片的宽度，两者相乘得出的是图片的像素，长宽比一般为4：3或16:9。

因此，对于静止的场景，可以用很低的码流获得较好的图像质量，而对于剧烈运动的场景，可能用很高的码流也达不到好的图像质量，所以结论是设置帧率表示您要的实时性，设置分辨率是您要看的图像尺寸大小，而码率的设置取决于摄像机及场景的情况，通过现场调试，直到取得一个可以接受的图像质量，就可以确定码流大小。

关于硬盘容量的计算硬盘容量计算，很多工程商和销售人员都不是很清楚，我个人做监控行业4年多了，一直是做技术支持，接到诸如“我有个项目16个点要24小时录像5天需要多大的硬盘”，“我有个项目12个点要24小时录像15天需要多大的硬盘”？等等此问题已经N遍了，今天在此以我的经验列个小公式供大家计算使用，不足之处还请指点.1）MJPEGMJPEG （Motion JPEG）压缩技术标准源于JPEG图片压缩技术，是一种简单的帧内JPEG压缩，它对视频的每一帧进行压缩，压缩比率较小，数量大，通常每路每小时325X288分辨率录像需要硬盘空间1G左右。

2）小波算法小波算法是基于小波变换的视频压缩，该技术是使图像信号的时域分辨率和频域分辨率同时达到最高。

内核是采用行进中压缩和解压缩方式，视频中帧与帧之间没有相关性，以352X288录像，每路每小时一般为350M左右.以上2种算法基本已被MPEG-4或H.264算法代替，主要介绍下面的2种算法。

其实国内很纯粹的H.264算法是没有的，充其量只是MPEG-4算法的一些改进而已。

3）MPEG-4MPEG-4标准是面向对象的压缩方式，不是像MPEG-1和MPEG-2简单地将图像分为一些像块，而是根据图像内容，将其中的对象（物体、人物、背景）分离出来分别进行帧内、帧间编码压缩，并允许在不同的对象之间灵活分配码率，对重要的对象分配较多的字节，对次要的对象分配较少的字节，从而大大提高了压缩比，使其在较低的码率下获得较好的效果。

MPEG-4的传输速率为4.8~64kbit/s，使用时占用的存储空间比较小，以352X288录像，每路每小时一般为120M左右.以D1： 720*576录像，每路每小时一般为396M左右.4) H.264这种压缩模式和MPEG-4基本一致，所以计算的时候大家可以按照MPEG-4的容量进行计算。

计算方法：其容量计算公式G=H*N*T*X/1024其中G就是最后算出的硬盘的容量H代表每天要录像几个小时T代表想录像的天数X代表上面的4种压缩模式举例说明，某小区用MPEG-4算法的来做监控，主机12路，要求24小时录像15天，需要多大的硬盘容量？根据公式我们的到H=24,N=12，X=396M ，T=15最后得到G=24*12*396*15/1024=1559.25G这样就是最后硬盘的容量大小了。

硬盘机安装硬盘总容量的参考计算方法
当位率类型设置为定码率时根据不同的码流大小，1个通道1小时产生的文件大小如下表所示
免责声明：此表提供的数据仅供参考，表格中的“文件大小”估算值可能与实际值有偏差。

根据以上文件大小提硬盘采购容量，采购时大于计算容量的20%。

根据企业的常规设置，码流大小为512K.图像质量设置为最好，码流类型设置成视频流（给据实际情况如果配备拾音头就应设置成复合流）分辨率设为4CIF.
以上内容仅供参考。

监控录像机所需硬盘大小
计算方法
This manuscript was revised by the office on December 22, 2012
硬盘容量计算
1、常见录像格式的码流大小：QCIF：256KbpsCIF：
512KbpsDCIF：768Kbps
Half_D1：768Kbps4CIF：1536KbpsFull_D1：2048Kbps720P：
3096Kbps
1080P：10240Kbps
2、如何进行硬盘容量的计算
每小时录像文件大小计算公式：码流大小×3600÷8÷1024=MB/小时
硬盘录像机硬盘容量计算遵循以下公式：
每小时录像文件大小×每天录像时间×硬盘录像机路数×需要保存的天数
例如：8路硬盘录像机，视音频录像，采用512Kbps定码流，每天定时录像12小时，录像资料保留15天，计算公式如下：每小时录像文件大小=512×3600÷8÷1024=225MB
硬盘录像机所需硬盘容量=225×8×12×15=324000MB≈320GB
存储空间计算:。
