色度信号与色同步信号

第一篇电视技术基础知识题型示例一、填空题1．天空中传输的电波遇到导体会在导体上感应出。

该导体被称为。

天线的和直接影响电波的灵敏度。

2．常用的声音信号调制方法有两种，和。

3．电视信号主要由和两大部分组成。

图像信号的频率为,伴音信号的频率一般为.4．我国射频电视信号的波段分为和两波段.其中前者频率范围为，后者频率为。

5．在PAL制编码中,两色差信号的带宽为.6．在PAL制编码中，两色差信号的色副载波相位差为。

7．PAL开关的控制信号为行频。

即7。

8kHz的,它由经分频整形后得到.8．在PAL制编码中，色度信号和亮度信号在进入加法器前,亮度信号还要进行大约的延迟。

再加入及形成PAL .9．我国电视信号彩色编码采用的是制，它是将NTSC制中色度信号的一个逐行倒相，抵消了在传输过程中产生的.把相位误差的容限由NTSC制的提高到.10．PAL制信号的主要特点是和。

11．在正交平衡调幅中，合成矢量的相位角代表,合成矢量的振幅代表。

12．PAL是的缩写,是在正交平衡调幅的基础上加一个措施，所以称为.把倒相行称为，把不倒相行称为.13．解码电路主要由和两部分组成。

14．色度信号处理电路的作用是将已编码的还原成3个，在末级视放中与亮度信号相加还原成。

15．色同步处理电路的作用是恢复、和的副载波，使准确地还原.16．色度信号处理电路中,带通滤波器的带宽为，阻止，取出。

17．梳状滤波器是由、、组成的。

它又称.18．视频信号中各种信号分离的方法是：色度信号和亮度信号采用分离法，色度信号和色同步信号采用分离法，U、V两信号的分离采用分离法。

19．电视图像是由摄像机将变成进行传输的。

一幅图像是由和排列的构成的.20．在电视技术中,一幅静止的图像叫,每秒传输的帧数称为，用表示，帧周期为，行频用字母表示，行周期为，用或表示；场频用字母表示，场周期为。

13121．图像信号的最高频率为，我国规定，图像信号的最高频率为。

22．为解决每秒传送25帧图像产生的像,采用的办法。

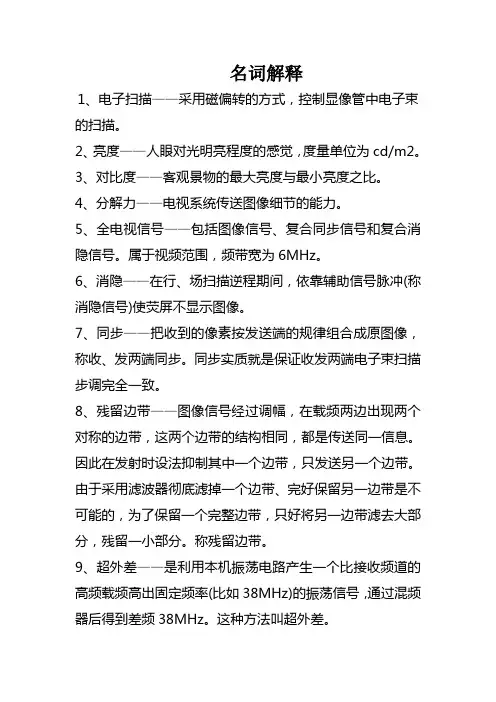

名词解释1、电子扫描——采用磁偏转的方式，控制显像管中电子束的扫描。

2、亮度——人眼对光明亮程度的感觉，度量单位为cd/m2。

3、对比度——客观景物的最大亮度与最小亮度之比。

4、分解力——电视系统传送图像细节的能力。

5、全电视信号——包括图像信号、复合同步信号和复合消隐信号。

属于视频范围，频带宽为6MHz。

6、消隐——在行、场扫描逆程期间，依靠辅助信号脉冲(称消隐信号)使荧屏不显示图像。

7、同步——把收到的像素按发送端的规律组合成原图像，称收、发两端同步。

同步实质就是保证收发两端电子束扫描步调完全一致。

8、残留边带——图像信号经过调幅，在载频两边出现两个对称的边带，这两个边带的结构相同，都是传送同一信息。

因此在发射时设法抑制其中一个边带，只发送另一个边带。

由于采用滤波器彻底滤掉一个边带、完好保留另一边带是不可能的，为了保留一个完整边带，只好将另一边带滤去大部分，残留一小部分。

称残留边带。

9、超外差——是利用本机振荡电路产生一个比接收频道的高频载频高出固定频率(比如38MHz)的振荡信号，通过混频器后得到差频38MHz。

这种方法叫超外差。

10、孔阑效应——电子束在完成水平扫描时，由于电子束截面不可能太小，因此当电子束中心处于黑条和白条中间时，随着电子束向右移动覆盖黑条和白条的面积变化，将使产生电压信号存在一个灰色过渡期。

这种现象称为孔阑效应。

11、调频——因需要传送的伴音信号去调制载波的频率，使载波频率随着伴音信号的瞬时值而变化。

12、调幅——高频载波的振幅随着所要传送的信号的瞬时值而变化。

13、载频——用于传送低频(声音或图像)信息的高频正弦波。

14、谱色——每一种单色光呈现的色调。

15、非谱色——两种或两种以上的单色光聚合产生复合光，复合光呈现的混合色。

16、色调——彩色的种类，它取决于彩色的主色波长。

17、灰度——从黑色到白色之间的过渡色。

18、色饱和度——彩色的纯度，即掺入白光的程度，或指颜色的深浅程度。

电视原理之彩色电视信号的传输彩色电视信号的传输是电视原理中的重要内容之一。

彩色电视信号的传输需要通过转换、编码和解码等系列过程，以保证图像色彩的还原和清晰度。

在彩色电视信号传输中，首先需要将彩色画面转换为电视信号。

彩色画面的颜色是由红色（R）、绿色（G）和蓝色（B）三种基本色组合而成的。

在彩色电视信号中，这三种基本色会被用来产生亮度信号（Y）和色度信号（I、Q）。

其中，亮度信号表示图像的亮暗程度，而色度信号则表示图像的颜色信息。

接下来，这些信号需要经过编码处理。

编码的目的是将亮度信号和色度信号转换为数字信号，以方便传输和解码。

通常采用的编码方式包括PAL（相位选择性调制）和NTSC（美国全国电视系统委员会）等。

PAL编码是一种利用相位差来实现彩色图像传输的编码方式。

具体来说，亮度信号和色度信号会分别进行调制，并按照固定的相位差关系相加。

这种相加的方法可以在接收端恢复出亮度信号和色度信号，以还原出彩色图像。

NTSC编码是一种将亮度信号和色度信号分开传输的编码方式。

在NTSC编码中，亮度信号会直接传输，而色度信号则经过颜色子载波的调制后传输。

接收端通过解码器将亮度信号和色度信号重新合成，从而得到彩色图像。

最后，接收端需要对传输过来的信号进行解码处理。

解码的目的是将数字信号转换为模拟信号，以还原出原始的彩色图像。

解码器会根据编码方式和参数对信号进行处理，并通过反向的调制和解调过程将信号转换为模拟信号。

总的来说，彩色电视信号的传输涉及到转换、编码和解码等过程。

通过这些处理，彩色电视信号可以被有效地传输和还原，以呈现出清晰、准确的彩色图像。

这为我们提供了丰富多彩的观影体验。

彩色电视信号的传输是电视原理中的重要内容之一。

彩色电视信号的传输需要通过转换、编码和解码等系列过程，以保证图像色彩的还原和清晰度。

在彩色电视信号传输中，首先需要将彩色画面转换为电视信号。

彩色画面的颜色是由红色（R）、绿色（G）和蓝色（B）三种基本色组合而成的。

电视简答题★★简答1、什么是三基色？在电视技术中常用的相加混色法有哪几种？★★简答2、PAL制彩色全电视视频信号有哪些成分？各有什么作用？（作业题）书本P961 亮度信号反映了电视系统所传送的图像信息，是全电视信号的主体2 色度信号 PAL制色度信号采用了逐行倒序，克服了NTSC制的相位敏感，在一定程度上可允许不对称边带方式传送色度信号。

3 色同步信号提供接收机恢复副载波的基准和V信号中NTSC和PAL行的识别信号【携带发送端色副载波的频率和相位信号，以控制接收机色副载波的频率和相位与发送端一致，提供接收机的倒相识别信息。

】4 复合消隐信号消除行场回扫线【提供行、场扫描逆程期间截止电子束的电平、时间、宽度的信息；为图像信号提供基准电平；使电子束回扫时截止以消除回归痕迹的信号】5 复合同步信号保证收发两端图像完全一致【提供和传送电子束扫描规律的信息给接收端，以使行、场扫描电路的扫描频率相位与发送端一致】PAL制：相位逐行交变，逐行倒相正交平衡调幅制，针对ntsc制相位失真敏感的缺点而提出。

★★3、什么叫兼容？为实现黑白与彩色电视兼容，彩色电视必须满足那些基本要求？★★简答4、场消隐期间的场同步开槽并配置前后的均衡脉冲的作用是什么？（作业题）场同步开槽脉冲作用：为了保证在场同步信号期间，行同步依然有效，于是提出了在场同步脉冲开几个窄凹槽，利用凹槽的后沿来代替行同步信号的前沿作用，这些凹槽称为开槽脉冲。

场均衡脉冲：在场同步脉冲前后若干行内，将行同步脉冲的频率提高一倍，为了使频率提高后的行同步脉冲的平均电平不变，将这些脉冲的宽度减少到原来的一半，他们分别被称为前均衡脉冲和后均衡脉冲。

作用：为消除相邻两场同步时间的误差△t，保证隔行扫描的准确性，使扫描时偶数长正好镶嵌在奇数场之间，不会产生并行现象。

★★简答5、在彩色接收机中，为什么设置轮廓校正电路？（轮廓补偿电路）在亮度通道中插入了副载波吸收电路，使亮度信号的高频成份也损失了一些，导致重现图像的清晰度下降，轮廓变得模糊。

一、单项选择题1、我国电视标准规定：图象信号的调制方式为（A ）。

A．负极性调幅B．平衡调幅C．调频D ．调相1、我国电视标准规定：伴音信号的调制方式为（C ）。

A．正极性调幅B．负极性调幅C．调频D ．既调幅又调相2、我国电视标准规定：每一个频道的频带宽度为（C ）。

A．4.2 MHz B．6 MHz C．8 MHz D ．12 MHz2、我国电视标准规定：视频信号的频带宽度为（ B ）。

A．4.2 MHz B．6MHz C．8 MHz D ．12 MHz3．我国电视机中，图象中频规定为（ D ）MHz。

A．5 B．31.5 C．33.57 D ．383、我国电视标准规定的帧频和每帧的扫描行数分别为（ A ）。

A．25 Hz、625行B．60 Hz、525行C．50 Hz、625行D．30Hz、525行4、彩色电视机浮现无光栅、无图象、无伴音故障现象的可能部位是（C ）。

A．场扫描电路B．伴音电路C．开关电源D．A 与C4、某电视机浮现有光栅、无图象、无伴音，故障原因是（B ）。

A．电源B．高频头C．行扫描电路D ．显像管及附属电路5、电视机中，行扫描电路住手工作时，将会浮现（C ）的故障现象。

A．水平一条亮线B．有光栅无图象C．垂直一条亮线D ．无光栅5、电视机中，场扫描电路住手工作时，将会浮现（A ）的故障现象。

A、水平一条亮线B．有光栅无图象C、垂直一条亮线D ．无光栅6、人眼具有最大视敏度的彩色光的波长是（B ）A．λ= 380 nm B．λ= 555 nm C．λ= 680 nm D．λ= 780nm7、色调是由彩色光的（C ）决定。

A．辐射功率B．颜色的深浅C．波长D．掺入白光的多少7、彩色的色饱和度指的是彩色的（C ）。

A ．亮度B ．种类C ．深浅D ．以上都不对8、当三基色信号的强度相等R = G = B 时，屏幕呈现的颜色为（ D ）。

A ．红色B ．绿色C ．蓝色D ．白色9、实现频谱交织时，NTSC 制采用了（ A ）。

一、简单题1、PAL制彩色电视视频信号有哪些成分？各有什么作用？彩色全电视信号是由亮度信号、色度信号、复合消隐信号、复合同步信号、色同步信号组成。

亮度信号——传递图像的是亮度信息，这个信号被黑白电视接受后可重现黑白图像；色度信号——传递图像的色度信息；消隐信号——用以消除行，场回归线的干扰（使电子束回归时截止以消除回归痕迹的信号）同步信号——保证图像行、场稳定接收；色同步信号——传送彩色副载波的相位信息及识别信息，提供接收机恢复副载波的基准，提供V信号中NTSC行和PAL行的识别信号。

2、高频调谐器有哪些主要作用？高频调谐器主要含高放、本振、混频三部分。

其主要作用为选择、放大所接收的微弱信号，抑制干扰信号，并进行频率交换，输出固定的载频分别为38MHz和31.5MHz的图象中频和第一伴音中频信号。

3、什么是负极性调制，负极性的调制的优点是什么？负极性调制是以负极性的图象信号调制高频载波。

图像越亮，信号的电平越低。

即图像的信号幅度越大，图像就越黑，外来干扰引起的幅度突增表现为暗点，人眼识别不太明显，故其抗干扰能力强。

4、亮度、色差与基色信号之间有何种关系？为什么彩色电视系统中不选用基色信而选用色差信号作为色度信号？基色信号（R、G、B）=亮度信号（Y）+色差信号（R-Y、B-Y、G-Y）；原因：1、兼容性好；2、能够实现恒定亮度传输（原理）；恒定亮度原理—亮度信号只携带亮度信息，色差信号只携带色度信息。

亮度的恒定：由于传输系统是线性的，色差信号在传输过程中所引入的干扰，会在合成亮度信号时互相抵消，因此保证了亮度的恒定。

采用恒定亮度传输的原因：色通道引入的干扰不会干扰亮度通道（人眼对亮度变化的敏感度高于色度变化）。

3、有利于高频混合；高频混合原理——用窄带（0~1.3MHz）传输真实的色度信号，图像的高频部分即细节部分均由Y信号代替混合重现的原理。

这样既满足了人眼分辨力的要求，又减少了亮色之间的干扰。

显像管是一种特殊的电真空器件，其电子枪主要由灯丝阴极、栅极、加速极、聚焦极、高压阳极等组成。

在我国采用的隔行扫描广播电视系统中，行频为15625Hz，场频为50Hz，帧频为25Hz。

彩色的三要素是指亮度、色调、色饱和度电视系统中选用的三基色分别是红（R）、绿（G）、蓝（B）]彩色全电视信号的组成包括亮度信号、色度信号、色同步信号、复合同步信号、复合消隐信号.在我国使用的电视系统中，图像和伴音的调制方式分别是调幅和调频高频头的基本组成包括输入回路、高频放大器、变频电路等中放通道的主要组成部分包括预中放电路、声表面波滤波器、中频放大器、视频检波器、中频AGC、ANC等。

亮度通道的组成包括色副载波陷波器、亮度延时电路、直流箝位电路、轮廓补偿电路、末级视放电路等。

伴音通道的组成包括伴音制式转换电路、伴音中放电路、伴音鉴频电路、低放电路、功放电路等扫描系统的组成包括同步分离电路、行扫描电路、场扫描电路行扫描电路的组成包括行AFC电路、行振荡电路、行推动电路、行输出电路等场扫描电路的组成包括场振荡电路、锯齿波形成电路、场推动电路、场输出电路目前国际上流行的三大彩色制式分别是PAL制、NTSC制、SECAM制NTSC制编码器的主要组成包括编码矩阵、低通滤波器、副载波振荡器、延时电路、平衡调幅器、加法器NTSC制解码器的主要组成包括带通滤波器、副载波恢复电路、同步检波器、延时电路、矩阵电路、副载波陷波器PAL制编码器与NTSC制编码器相比增加了倒相器、PAL开关等电路。

在PAL制解码器中，梳状滤波器的组成包括加法器、减法器、一行延时线电路。

PAL制解码器的组成包括亮度通道、色度通道、副载波恢复电路、解码矩阵电路在PAL制解码器中，色度通道的组成包括色度带通放大器、ACC电路、ACK 电路、梳状滤波器、同步检波器副载波恢复电路的主要组成包括色同步选通电路、压控振荡器、鉴相器、低通滤波器、PAL开关、90o移相器射频电视信号中，伴音载频比图像载频高6.5MHz。

电视原理（图像信号系统）原理思考题及答案11级图像信号系统原理思考题及答案本⽂档由黄纲、张鉴、黄鑫、李跃虎整理制作其中，有⼀些错误或不合理的地⽅，请⼤家批评指正。

第⼀章电视基础知识1、什么是像素？答：将⼀幅图分解为许多细⼩的局部单元，将这种⼩单元称为像素。

2、像素有多⼤？答：⼀幅图像的像素为有限⼤，有限多。

3、像素⼤的图像清楚，还是像素⼩的图像清楚？答：图像的像素越⼩，像素密度越⼤，图像清晰度越⾼，包含的信息量越多。

4、什么是⼀帧图像？答：⼀幅平⾯图像上所有像素的集合。

5、图像的清晰度与像素有什么关系？答：图像的像素越⼩，像素密度越⼤，图像清晰度越⾼，包含的信息量越多。

6、对图像进⾏扫描的作⽤是什么？答：传送图像。

7、⽤什么⽅法传送⼀幅图像？答：扫描、抽样。

8、什么是⼈眼的视觉惰性？答：⼈眼对亮度感觉的出现和消失有⼀个滞后时间（暂留时间），约0.05s ~ 0.2s，只要两幅间断图像的间隔时间⼩于这个时间，⼈眼就会感到画⾯是连续的，变化的也是连续的，不会有间断的感觉。

9、图像为什么会活动？答：只要按扫描的顺序还原每个像素，只要抽样速度⾜够快，⼈眼就能感觉到正常的活动图像。

10、怎样⽤静⽌图像产⽣出活动的图像？答：只要两幅间断图像的间隔时间⼩于0.05s ~ 0.2s，⼈眼就会感到画⾯是连续的，变化的也是连续的，不会有间断的感觉。

11、怎样传送活动图像？答：采⽤扫描抽样的⽅式获得图像信息，可以只⽤⼀个信号通道。

12、怎样将图像光信号变成图像电信号？答：摄像管：是将光信号转换成电信号的器件。

13、怎样从图像电信号还原出可见的图像？答：显像管：是将电信号还原成图像信号的器件，显像管因电⼦束打击荧光粉⽽发光。

14、扫描电⼦束的偏转是怎样被控制的？答：电⼦束偏转控制器：偏转线圈。

15、什么是扫描光栅？答：当⾏、场偏转线圈分别加有扫描电波时，电⼦束便在⽔平和垂直偏转⼒的共同作⽤下进⾏有规律的扫描，屏幕上变出现⼀条条有规律的亮线，这些亮线常被称为光栅。

二．同步检波原理与色同步信号1．同步检波原理要从彩色全电视信号中获得两个色差信号，首先必须通过带16 通滤波器把色度信号从全电视信号中分离出来，然后送同步检波电路。

同步检波是利用两个色度分FU 和 F V 的相位差来解调出色差信号的，这一方法也称之为同步解调，其解调原理如图2-11 （a）。

这里需要说明的是，正交调制信号用包络检波是不能解调的。

⑴方框图⑵开关控制示意图图2-11 同步检波原理色度信号的两个分量相差90 0 ，且当Usinsct 为最大值时，Vcossct 等于零；当Vcossct 为最大值时，Usinωsct 等于零。

同步检波正是根据已调信号的这一特点实现的。

为了便于理解同步检波原理，我们可将同步检波器看成两个受副载波控制的开关，如图2-10（b）所示。

开关的工作特点是，当副载波为最大正值时开关闭合，其余时间开关断开。

将色度信17 号F=Usinωsct+Vcossct 送入这两个同步检波开关。

在FU =Usin ωsct 分量出现最大值时，U同步解调开关闭合，这时FV 分量恰好为零，从而把U 分量解调出来。

要做到这一点，控制U 同步解调开关的副载波相位应与FU 分量相位相同，即为sinωsct ；同理，V同步解调开关应在Fv出现最大值时闭合，控制V同步解调开关的副载波相位应与FV 分量相同，即为cosωsct。

这样，两个副载波的最大值轮流出现，两个检波开关轮流导通，分别输出U 和V 两个色差信号。

由于控制同步检波的副载波必须与被检波的色度信号分量相同，所以称其为同步检波。

其对应波形如图2-12 所示。

图2-12 同步检波器波形分析18 同步检波可解调出色差信号，还可由数学分析加以证明。

对于U同步检波，色度信号F与sinωsct 相乘：F sinωsct=（Usinωsct+ Vcosωsct）sinωsct= Usin 2 ωsct+Vcossct·sinωsct=U/2—（U/2）cos2ωsct+（V/2）sin2ωsct（2-14）式中，U/2 即是解调出的蓝色差信号，频带为0~1.3MHz；其余两项为副载波的谐波成分，频率为8，86MHz。
