2018年桂林中考物理完美打印版

2018年广西省桂林市中考物理试题和参考答案及评分标准
2018年桂林市初中毕业升学考试试卷
物理
（考试用时100分钟满分100分）
注意事项
1．试卷分为试题卷和答题卡两部分，在本试题卷上作答无效。

2．答题前，请认真阅读答题卡上的注意事项。

3．考试结束后，将本试卷和答题卡一并交回。

4．计算时取 g＝10N／kg
下面列出的一些物理式供你解题时选用 P = UI G = mg Q = I2Rt Q＝qm Q＝cm(t－t0) c＝λ f W＝Fs
一、去伪存真（单项选择，每小题3分，共39分。

每小题给出的四个选项中，只有一个是正确的。

用铅笔把答题卡上对应题目的答案标号涂黑。

每小题选对的得3分，不选、多选或选错的均得0分。

）1．小明坐在行驶的列车内，若说他是静止的，则所选择的参照物是（）
A．车窗 B．铁轨
C．路边的树 D．在车内走动的乘务员
2．用小提琴和二胡演奏同一首乐曲，我们能分辨出它们发出的声音有所不同，主要是因为这两种乐器发出的声音（）
A．音调不同 B．响度不同
C．音色不同 D．传播速度不同
3．你在使用水性笔解答中考试题时，水性笔中的墨水保持不变的物理量是（）
A．质量 B．密度 C．重力 D．体积
4．在日常生活中，用10N的拉力不能提起重15N的物体的简单机械是（）
A．一个定滑轮 B．一个动滑轮。

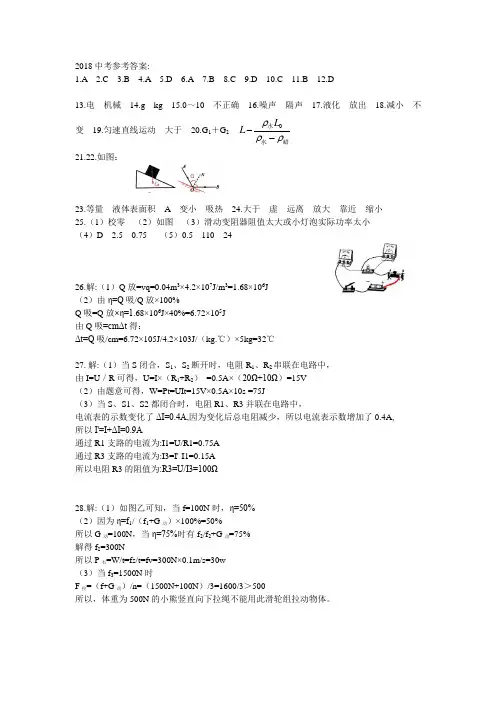

2018中考参考答案:1.A2.C3.B4.A5.D6.A7.B8.C9.D 10.C 11.B 12.D13.电 机械 14.g kg 15.0～10 不正确 16.噪声 隔声 17.液化 放出 18.减小 不变 19.匀速直线运动 大于 20.G 1＋G 2 蜡水水ρρρ--0L L21.22.如图：23.等量 液体表面积 A 变小 吸热 24.大于 虚 远离 放大 靠近 缩小25.（1）校零 （2）如图 （3）滑动变阻器阻值太大或小灯泡实际功率太小（4）D 2.5 0.75 （5）0.5 110 2426.解:（1）Q 放=vq=0.04m 3×4.2×107J/m 3=1.68×106J（2）由η=Q 吸/Q 放×100%Q 吸=Q 放×η=1.68×106J×40%=6.72×105J由Q 吸=cmΔt 得：Δt=Q 吸/cm=6.72×105J/4.2×103J/（kg.℃）×5kg=32℃27. 解:（1）当S 闭合，S 1、S 2断开时，电阻R 1、R 2串联在电路中，由I=U ／R 可得，U=I×（R 1+R 2） =0.5A×（20Ω+10Ω）=15V（2）由题意可得，W=Pt=UIt=15V×0.5A×10s =75J（3）当S 、S1、S2都闭合时，电阻R1、R3并联在电路中，电流表的示数变化了ΔI=0.4A,因为变化后总电阻减少，所以电流表示数增加了0.4A, 所以I'=I+ΔI=0.9A通过R1支路的电流为:I1=U/R1=0.75A通过R3支路的电流为:I3=I'-I1=0.15A所以电阻R3的阻值为:R3=U/I3=100Ω28.解:（1）如图乙可知，当f=100N 时，η=50%（2）因为η=f 1/（f 1+G 动）×100%=50%所以G 动=100N ，当η=75%时有f 2/f 2+G 动=75%解得f 2=300N所以P 有=W/t=fs/t=fv=300N×0.1m/s=30w（3）当f 3=1500N 时F 拉=（f+G 动）/n=（1500N+100N ）/3=1600/3＞500所以，体重为500N 的小熊竖直向下拉绳不能用此滑轮组拉动物体。

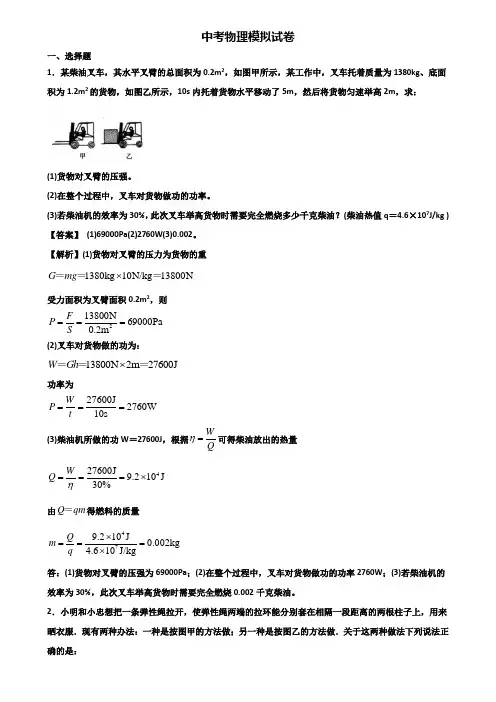

中考物理模拟试卷一、选择题1．某柴油叉车，其水平叉臂的总面积为0.2m 2，如图甲所示，某工作中，叉车托着质量为1380kg 、底面积为1.2m 2的货物，如图乙所示，10s 内托着货物水平移动了5m ，然后将货物匀速举高2m ，求：(1)货物对叉臂的压强。

(2)在整个过程中，叉车对货物做功的功率。

(3)若柴油机的效率为30%，此次叉车举高货物时需要完全燃烧多少千克柴油？(柴油热值q ＝4.6×107J/kg )【答案】 (1)69000Pa(2)2760W(3)0.002。

【解析】(1)货物对叉臂的压力为货物的重1380kg 10N/kg 13800N G mg ⨯＝＝＝受力面积为叉臂面积0.2m 2，则213800N 69000Pa 0.2m F P S === (2)叉车对货物做的功为：13800N 2m 27600J W Gh ⨯＝＝＝功率为27600J 2760W 10sW P t === (3)柴油机所做的功W ＝27600J ，根据W Q η=可得柴油放出的热量 427600J 9.210J 30%WQ η===⨯ 由Q qm ＝得燃料的质量479.210J 0.002kg 4.610J/kgQ m q ⨯===⨯ 答：(1)货物对叉臂的压强为69000Pa ；(2)在整个过程中，叉车对货物做功的功率2760W ；(3)若柴油机的效率为30%，此次叉车举高货物时需要完全燃烧0.002千克柴油。

2．小明和小忠想把一条弹性绳拉开，使弹性绳两端的拉环能分别套在相隔一段距离的两根柱子上，用来晒衣服．现有两种办法：一种是按图甲的方法做；另一种是按图乙的方法做．关于这两种做法下列说法正确的是：A．图甲中每个人所用的力比图乙中每个人所用力要小B．图乙中每个人所用的力比图甲中每个人所用力要小C．图甲中每个人所用的力与图乙中每个人所用力相同D．条件不足，无法比较图甲中每个人所用的力与图乙中每个人所用力的大小【答案】B【解析】弹性绳在两种情况下承受的拉力相同，两个人沿相反方向拉弹性绳和将弹性绳一端固定，两个人同时用力拉弹性绳，效果一样，因为两个人拉时，某一个人拉相当于固定在柱子上，根据力的作用是相互的，人拉弹性绳的力和弹性绳拉人的力相当，所以两种情况下，拉力相等，所以乙图中每个人的拉力是甲图中每个人拉力的1/2，所以B选项正确．3．小丽将一杯常温下的水放入正常工作的冰箱冷冻室中，经过较长一段时间后，杯中的水发生了物态变化．下面四个图象中能正确反映这杯水的物态变化过程的是A．B．C．D．【答案】D【解析】常温下的水放入正常工作的冰箱冷冻室中，水变成冰块是凝固过程AB．都是熔化图象，但A的熔点不是0℃，所以A. B不符合题意．CD．温度都有下降的趋势，所以是晶体的凝固图象，D的凝固点是0℃，并且在凝固过程中温度保持不变，C的凝固点不是0℃，因此不符合题意；所以D正确．4．对热学概念的理解，下列说法正确的是()A．水的比热容是4.2×103 J/(kg·℃)，表示1 kg的水温度升高(降低)1 ℃吸收(放出)4.2×103 J的热量B．热量是指物体具有能量的多少C．温度高的物体具有的内能一定多D．热值大的燃料完全燃烧放出的热量一定多【答案】A【解析】A．水的比热容是4.2×103 J/(kg·℃)，其物理意义为1 kg的水温度升高(降低)1 ℃吸收(放出)4.2×103 J的热量，A正确B．热量是个过程量，只能说“吸收”和“放出”不能说“具有”，B选项说法错误；C．内能和温度、质量、状态都有关系，不能单靠温度决定内能的多少，C错误；D．根据Q=qm，完全燃烧放出的热量Q与热值q和质量m都有关系，热值大的燃料完全燃烧放出的热量不一定多，D错误．5．如图，下列对图象的表述正确的是（）A．当a为路程b为运动时间，甲表示该物体正在做加速运动B．当a 为速度b为运动时间，乙表示该物体处于静止状态C．当a为质量b为体积，甲说明该物质的质量与体积成正比D．当a为温度b为加热时间，丙表示晶体的凝固过程【答案】C【解析】解答：A. 当a为路程b为运动时间，甲图线是一条过原点的直线，表示物体做匀速直线运动。

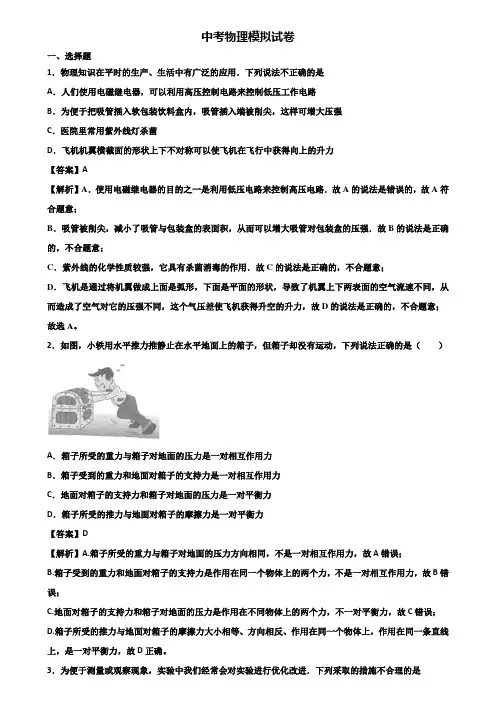

中考物理模拟试卷一、选择题1．物理知识在平时的生产、生活中有广泛的应用．下列说法不正确的是A．人们使用电磁继电器，可以利用高压控制电路来控制低压工作电路B．为便于把吸管插入软包装饮料盒内，吸管插入端被削尖，这样可增大压强C．医院里常用紫外线灯杀菌D．飞机机翼横截面的形状上下不对称可以使飞机在飞行中获得向上的升力【答案】A【解析】A．使用电磁继电器的目的之一是利用低压电路来控制高压电路．故A的说法是错误的，故A符合题意；B．吸管被削尖，减小了吸管与包装盒的表面积，从而可以增大吸管对包装盒的压强．故B的说法是正确的，不合题意；C．紫外线的化学性质较强，它具有杀菌消毒的作用．故C的说法是正确的，不合题意；D．飞机是通过将机翼做成上面是弧形，下面是平面的形状，导致了机翼上下两表面的空气流速不同，从而造成了空气对它的压强不同，这个气压差使飞机获得升空的升力，故D的说法是正确的，不合题意；故选A。

2．如图，小轶用水平推力推静止在水平地面上的箱子，但箱子却没有运动，下列说法正确的是（）A．箱子所受的重力与箱子对地面的压力是一对相互作用力B．箱子受到的重力和地面对箱子的支持力是一对相互作用力C．地面对箱子的支持力和箱子对地面的压力是一对平衡力D．箱子所受的推力与地面对箱子的摩擦力是一对平衡力【答案】D【解析】A.箱子所受的重力与箱子对地面的压力方向相同，不是一对相互作用力，故A错误；B.箱子受到的重力和地面对箱子的支持力是作用在同一个物体上的两个力，不是一对相互作用力，故B错误；C.地面对箱子的支持力和箱子对地面的压力是作用在不同物体上的两个力，不一对平衡力，故C错误；D.箱子所受的推力与地面对箱子的摩擦力大小相等、方向相反、作用在同一个物体上，作用在同一条直线上，是一对平衡力，故D正确。

3．为便于测量或观察现象，实验中我们经常会对实验进行优化改进．下列采取的措施不合理的是A．可以在鼓面上放纸屑，通过纸屑跳动高度反映鼓面的振幅大小B．在研究蜡烛熔化特点的实验中，采用“水浴法”加热，使蜡烛受热均匀C．为了显示光在空气中传播路径，可以在空气中喷洒烟或雾D．在探究平面镜成像时，为了使跳棋子的像更清晰，我们用手电筒照亮玻璃板【答案】D【解析】A．在研究声音是由物体振动产生的实验时，利用转换法将纸屑放在鼓面上，通过纸屑跳动高度反映鼓面的振幅大小A的措施合理；B．在研究烛蜡熔化特点的实验中，为了使温度上升缓慢且被加热物质受热均匀而采用“水浴法”加热，使烛蜡受热均匀，B的措施合理；C．为了显示光在空气中传播路径，在空气中悬浮细小颗粒，即在空气中喷洒烟或雾，C措施合理；D．在探究平面镜成像时，为了使跳棋子的像更清晰，应该使物体的亮度更强，即我们用手电筒照亮棋子，D措施不合理．4．如图所示，婷婷同学用12N的水平拉力F拉滑轮，使足够长的木板A以0.2m/s的速度在水平地面上匀速运动，物体B相对于地面静止，弹簧测力计的示数为2N．若不计滑轮重、弹簧测力计重、绳重和滑轮摩擦，则下列说法中正确的是（）A．B受到的摩擦力大小为2N，方向为水平向左B．木板A受到地面的摩擦力大小为2N，方向水平向左C．拉力F做功的功率为1.2WD．在运动过程中若将拉力F增大，弹簧测力计的示数也将增大【答案】C【解析】A．因为物体B相对于地面静止，弹簧测力计的示数为2N，因此B受到A对它的向右的摩擦力，大小为2N，A错；B．拉力F为12N，则A受到向右的拉力为6N，受到B向左摩擦力2N，则受到地面的摩擦力为4N，B错；C．拉力F的功率P=FV=12N×0.1m/s=1.2W，C正确；D．若拉力F增大，B受到的摩擦力与压力大小和接触面的粗糙程度有关，不变仍为2N，D错。

《[2018年广西中考物理试卷真题及答案解析] 2018中考物理试卷真题答案解析》摘要：故答案();0～06;()零刻线;砝码与物体位置放反了;3，故答案()左;()②;5;(3);;()能，故答案()B、、、;()防止散热;(3);;()液化;吸热广西考已慢慢逼近对些认真学习人想必现应该做了几套考物理试卷了吧下面由编提供关08年广西考物理试卷真题及答案析希望对有助!08年广西考物理试卷选择题、选择题(共题每题3分满分36分)电能表可以直接测量()电流通用电器所做功B电路两端电压电路电流用电器消耗电功率防止噪声产生、阻断噪声传播和防止噪声进入耳朵是控制噪声三种措施图属阻断噪声传播措施是()摩托车消声器B穿越北京动物隔蛟龙工厂用防噪声耳罩学校附近禁止汽车鸣笛3下列数据与实际不相是()托起两鸡蛋所用力约B真空光速近似305k学生课桌高约80节新干电池电压约5V如图所示四实例与气压作用无关是()悬空塑管里水不会流出B塑吸盘被紧压平滑墙上用塑吸管吸饮锅炉外面安装水位计5如图所示是人眼看到池底某光路其正确是( )B6如图所示四种情景人对物体做功是()提着滑板水平路面上前行B搬而起推着车向前运动了段距离举着杠铃静止不动7车水平拉力作用下光滑水平面上做加速直线运动撤拉力车将()继续做加速运动B加速段再做匀速直线运动做减速运动直至速零做匀速直线运动8如图所示电路闭合开关当滑动变阻器滑片向左滑动滑动变阻器接入电路电阻R和通电流表电流变化情况是()R减增BR减减R增增R增减9如图所示水平地面上、B两圆柱形容器液面相平甲、乙、丙三处液体压强分别甲、乙和丙(水煤油)则甲、乙和丙关系()甲乙丙B甲乙丙甲0多数汽油机是由吸气、压缩、做功、排气四冲程不断循环保证连续工作其做功冲程发生能量化是()能化电能B能化机械能机械能化能电能化能如图所示四实验研究电动机工作原理是()B如图所示四电路图与实物电路对应是()B08年广西考物理试卷非选择题二、填空题(共8题每空分满分6分)3如图所示明平面镜前5处镜像与他相距若他向镜面靠近05则镜像与平面镜相距环卫工人驾驶着洒水车以9k速市区道路上行驶进行路面洒水工作通5k道路所用洒水车行驶路程是5农民用盐水选种要把盐水密从0503k3配成03k3应向盐水加(选填盐或水)将谷种放入配制盐水密03kg3将液面上6人们外出旅游不再用纸质地图而是利用手机导航识别旅游线路手机上显示线路图象信息是通传送这些图象信息(选填能或不能)真空传播7如图所示物体重G505拉力作用下向左匀速运动若不计细绳与滑轮摩擦则物体受到地面摩擦力方向向8如图所示电路开关闭合电灯L和L是断开开关电流表示数(选填变、变或不变)9开展课外活动李学摇控型无人机匀速竖直上升速功率30则无人机上升0升力所做功无人机重0R、R分别边线成如图所示甲、乙两种电路RR电电压图甲电路R、R相产生热量Q甲、Q甲则Q甲Q甲图乙电路R、R相产生热量分别Q乙、Q乙则Q乙Q乙三、作图、实验探究题(共5题满分分)如图甲所示用托盘秤称苹苹对托盘压力请图乙画出示图请图完成三脚插座接入电路连线3()将图甲电流表接入图乙、B两测电路电流电流表正接线柱应与(选填或B)相连若电路电流约0则电流表量程选用()兰学用天平测物体质量调节横梁平衡应将游码移至标尺处调节天平平衡进行如图甲所示操作其操作错误是改正错误兰用正确方法称物体质量天平平衡盘只有0g砝码游码位置如图乙所示则被测物体质量g某学习组进行探究杠杆平衡条件实验()实验前发现杠杆左高右低这应将平衡螺母向(选填左或右)调节使杠杆水平位置平衡()调节杠杆平衡不位置挂不数量钩码使杠杆重新平衡得到如表实验数据次数动力动力臂l 阻力阻力臂l6 5 5 65 0 0 53 5 6 00 8分析实验数据得到两种结论①+l+l;②ll你认正确是(选填①或②)种结论实验阻力臂是(3)如图甲所示杠杆左端0处挂50g钩码而杠杆右端0处用弹簧测力计竖直往下拉使杠杆水平位置平衡这测力计数;如测力计沿图虚线方向向下拉使杠杆水平位置平衡则测力计数(选填、、)g取0kg()杠杆图乙水平位置平衡用手使杠杆缓慢地角(如图丙)松手杠杆(选填能或不能)保持静止5物理兴趣组进行探究水沸腾温变化特实验()要安装实验器材有烧杯和水;B酒精灯;纸板和温计;铁圈和石棉装置如图所示安装顺序是(填写器材前母)()烧杯和加纸板盖目是(3)甲、乙两学用样实验装置相实验环境下分别用质量甲和乙水进行实验根据实验数据描绘温随变化图象如图所示分析图象可知甲乙实验气压(选填、等或)标准气压()实验发现水沸腾出现量白气形成是现象(填物态变化)要(选填吸热或放热)四、综合应用题(共3题满分分)6天然气具有热值高、投成低、价格实惠、污染少、安全等优我市今年天然气用户预计达到6万户年用气量将达到350万3以上李5月份使用天然气03已知天然气价格37元3热值8073()完全烧03天然气放出热量;()李5月份天然气费用7某学习组实践活动设计了调光台灯电路用铅笔芯代替电阻线模拟制作盏实验台灯如图所示是台灯原理图B表示铅笔芯是滑片L是标有6V 3样灯泡闭合开关把滑片移到端灯泡正常发光;把滑片移到B端电流表示数0(假设灯泡电阻不随温变化)()电电压;()灯泡电阻;(3)铅笔芯阻值;()当滑片滑到B端灯泡实际功率8如图甲所示重3底面积0﹣圆柱形玻璃容器放水平桌面上重5边长L0正方体木块(不吸水)静止容器底部用根长L005细线(质量和体积不计)将木块与容器底部相连现向容器缓慢水直到木块受到浮力等6停止水(如图乙所示)已知水密003kg3g取0kg容器厚不计()木块密;()水程浮力对木块所做功;(3)木块受到浮力等6容器对桌面压强08年广西考物理试卷答案、选择题(共题每题3分满分36分)电能表可以直接测量()电流通用电器所做功B电路两端电压电路电流用电器消耗电功率【考】电能表参数理与电能法【分析】电能表是测量电功仪表根据对各物理量测量工具掌握分析答题【答】、电能表可以直接测量电功即可以测量电流通用电器所做功故正确;B、电路两端电压用电压表测量故B错误;、电流可以用电流表测量故错误;、用电器消耗电功率可以用伏安法测量故错误故选防止噪声产生、阻断噪声传播和防止噪声进入耳朵是控制噪声三种措施图属阻断噪声传播措施是()摩托车消声器B穿越北京动物隔蛟龙工厂用防噪声耳罩学校附近禁止汽车鸣笛【考】防治噪声途径【分析】减弱噪声途径有三种声处减弱噪声、阻断噪声传播、人耳处减弱噪声【答】、摩托车消声器是声处减弱噪声;不合题;B、穿越北京动物隔蛟龙是传播程减弱噪声合题;、工厂用防噪声耳罩是人耳处减弱噪声不合题;、学校附近禁止汽车鸣笛是声处减弱噪声;不合题故选B3下列数据与实际不相是()托起两鸡蛋所用力约B真空光速近似305k学生课桌高约80节新干电池电压约5V【考】长估测;重力估测;光传播速与光年;电压【分析】利用生活我们熟悉些数据作根据进行单位换算有要利用基公式知物理量化成己熟悉量然作出判断【答】、两鸡蛋质量00g0kg左右托起两鸡蛋力约Gg0kg0kg故合实际;B、真空光速约308305k故B合实际;、学生课桌高约80故不合实际;、节新电池电压约5V故合实际故选如图所示四实例与气压作用无关是()悬空塑管里水不会流出B塑吸盘被紧压平滑墙上用塑吸管吸饮锅炉外面安装水位计【考】气压综合应用【分析】气压利用般都是某处使气压降低然外界气压作用下产生了某种效【答】、纸外受到向上气压作用纸受到管水产生压强作用气压远管水产生压强所以水和纸被气压托着不会下落利用了气压故不合题;B、用力将吸盘压光滑墙壁上排出里面空气由吸盘空气减少部气压外界气压外界气压将吸盘紧压墙壁上利用了气压故B不合题;、吸管吸饮是先把吸管空气吸走外界气压作用下饮被压进吸管里利用了气压故不合题;、锅炉水位计和锅炉就构成了连通器水不流动液面保持水平面上我们通观察水位计水位高低就可以知道锅炉水多少以便及加水因锅炉水位计是利用连通器原理工作与气压无关故合题故选5如图所示是人眼看到池底某光路其正确是()B【考】作光折射光路图【分析】首先知道光由水斜射进入空气遵循规律折射光线、入射光线和法线平面折射光线、入射光线分居法线两侧光由水斜射进入空气折射光线远离法线偏折折射角入射角;其次明白题是池底某反射光线到达水面折射折射光线进入人眼人看到池底某像进入人眼折射光线反向延长线上【答】()光由池底某发出水面射入人眼睛故光线是从水到空气图和图光线传播方向画错了故错误;()光由池底某发出水面射入空气发生折射折射角入射角而射入人眼;眼睛观察到是该虚像折射光线反向延长线上;故B错误正确故选6如图所示四种情景人对物体做功是()提着滑板水平路面上前行B搬而起推着车向前运动了段距离举着杠铃静止不动【考】力是否做功判断【分析】做功两必要因素是作用物体上力二是力方向上移动距离二者缺不可据分析判断【答】、提着滑板水平路面上前行有力但力方向上没有移动距离不做功;B、搬而起有力但没有移动距离不做功;、推着车向前运动了段距离施加了力并且力方向上移动了距离对车做了功;、举着杠铃静止不动有力但没有移动距离不做功故选7车水平拉力作用下光滑水平面上做加速直线运动撤拉力车将()继续做加速运动B加速段再做匀速直线运动做减速运动直至速零做匀速直线运动【考】牛顿定律【分析】由牛顿定律可知当物体不受力原静止物体将直静止原运动物体将保持匀速直线运动状态【答】车原是运动当撤外力由水平面是光滑则车水平方向上不再受任何力作用根据牛顿定律可得车将以原速直做匀速直线运动故选8如图所示电路闭合开关当滑动变阻器滑片向左滑动滑动变阻器接入电路电阻R和通电流表电流变化情况是()R减增BR减减R增增R增减【考】电路动态分析;欧姆定律变形公式【分析】由电路图可知滑动变阻器与灯泡串电流表测电路电流根据滑片移动可知接入电路电阻变化根据欧姆定律可知电路电流变化【答】由电路图可知滑动变阻器与灯泡串电流表测电路电流当滑动变阻器滑片向左滑动接入电路电阻丝长变接入电路电阻变电路总电阻变故错误;由可知电路电流变即电流表示数变故正确B错误故选9如图所示水平地面上、B两圆柱形容器液面相平甲、乙、丙三处液体压强分别甲、乙和丙(水煤油)则甲、乙和丙关系()甲乙丙B甲乙丙甲【考】液体压强计算公式应用【分析】由液体压强特可知液体压强与液体密和深有关且密越深越深液体压强越因要比较甲、乙、丙三处液体压强就要从液体密和所处深两方面考虑【答】乙、丙两液体密相但深不由乙所处深丙所处深所以乙丙;甲、乙两所处深相液体水B液体煤油由水煤油所以甲压强乙压强即甲乙所以甲、乙、丙三处液体压强甲、乙和丙关系关系甲乙丙故错误B正确故选B0多数汽油机是由吸气、压缩、做功、排气四冲程不断循环保证连续工作其做功冲程发生能量化是()能化电能B能化机械能机械能化能电能化能【考】机四冲程【分析】汽油机工作循环由四冲程组成吸气冲程、压缩冲程、做功冲程、排气冲程机四冲程有两冲程发生能量化是压缩冲程机械能化能压缩冲程是依靠飞轮惯性完成;二是做功冲程能化机械能【答】机四冲程是吸气、压缩、做功、排气冲程;其做功冲程高温高压气推动活塞向下运动将能化机械能使发动机获得动力故选B如图所示四实验研究电动机工作原理是()B【考】磁场对通电导线作用【分析】电动机工作原理是通电导体磁场受到力作用【答】、是奥斯特实验图磁针发生偏说明通电导体周围有磁场故不合题;B、是电磁感应实验图属发电机原理故B不合题;、是通电螺线管实验图说明通电螺线管周围有磁场故不合题;、电路有电流通电线圈或导体受到磁场力作用发生运动是电动机工作原理故合题故选如图所示四电路图与实物电路对应是()B【考】根据实物图画电路图【分析】从实物图可以看出两只灯泡并开关控制干路电流表测量灯泡L电流据分析【答】从实物图可以看出两只灯泡并开关控制干路电流表测量灯泡L电流、两只灯泡并开关控制干路电流表测量灯泡L电流合题;B、两只灯泡并开关控制干路电流表测量干路电流不合题;、两只灯泡并电流表测量灯泡L电流不合题;、两只灯泡并开关控制L支路而实物图开关控制干路不合题故选二、填空题(共8题每空分满分6分)3如图所示明平面镜前5处镜像与他相距 3 若他向镜面靠近05则镜像与平面镜相距【考】平面镜应用【分析】答题应掌握平面镜成像特像和物体形状、相;像和物体各对应到平面镜距离相等【答】因平面镜所成像和物体各对应到平面镜距离相等所以由该学到平面镜距离5可得镜所成像与平面镜距离5则像与他距离53;若他向镜面靠近05他与平面镜距离5+05;根据平面镜成像特可知她像到平面镜距离也故答案3;环卫工人驾驶着洒水车以9k速市区道路上行驶进行路面洒水工作通5k道路所用05 洒水车行驶路程是 5【考】速公式及其应用【分析】()已知洒水车速和路程根据公式v 变形出通5k道路所用()已知洒水车速和行驶根据v 变形出洒水车行驶路程【答】()v9k5k根据公式v 可得通5k道路所用 05;()v9k9 5根据公式v故答案05;55农民用盐水选种要把盐水密从0503k3配成03k3应向盐水加盐(选填盐或水)将谷种放入配制盐水密03kg3将漂浮液面上【考】物体浮沉条件及其应用【分析】如盐水密配制盐水密则要加水;如配制盐水密则要加盐;物体浮沉条件是浮力重力上浮;浮力等重力悬浮;浮力重力下沉物体浮沉条件可变成以下形式①物液上浮②物液悬浮③物液下沉【答】已知0503k303k3因要把盐水密从0503k3配成03k3应向盐水加盐;由物体浮沉条件可知物液上浮将谷种放入配制盐水密03kg3将上浮漂浮液面上故答案盐;漂浮6人们外出旅游不再用纸质地图而是利用手机导航识别旅游线路手机上显示线路图象信息是通电磁波传送这些图象信息能(选填能或不能)真空传播【考】电磁波传播【分析】广播、电视和移动通信都是利用电磁波传递信息且电磁波可以真空传播;【答】手机导航是利用电磁波进行定位和导航且电磁波传播不要介质可以真空传播故答案电磁波;能7如图所示物体重G505拉力作用下向左匀速运动若不计细绳与滑轮摩擦则物体受到地面摩擦力0 方向向右【考】动滑轮拉力计算;动滑轮及其工作特【分析】由图知是动滑轮作用动滑轮上绳子有股拉力作用是克物体与地面摩擦力不计细绳与滑轮摩擦拉力据摩擦力和和方向由图可知是水平使用动滑轮不计细绳与滑轮摩擦拉力则物体受到摩擦力50方向水平向右故答案0;右8如图所示电路开关闭合电灯L和L是并断开开关电流表示数不变(选填变、变或不变)【考】电路基连接方式【分析】由电路图可知开关闭合电灯L和L是并;电流表测量灯泡L电流当开关断开电路灯泡L基电路电流表测量灯泡L电流根据并电路特和电流规律分析电流表示数变化【答】由图可知开关闭合电流从正极出发分两支支灯泡L、电流表;另支开关、灯泡L然共会极由可知电灯L和L是并;断开开关电路灯泡L基电路灯泡L两端电压没变电阻没变电流表仍然测量灯泡L电流故电流表示数不变故答案并;不变9开展课外活动李学摇控型无人机匀速竖直上升速功率30则无人机上升0升力所做功300 无人机重 5【考】功计算;功率计算公式应用【分析】()知道功率和利用无人机上升0升力所做功;()知道速和利用v无人机上升高再利用G无人机重【答】()由得无人机上升0升力所做功300300;()由v 得无人机上升高由G得无人机重G 5故答案300;50R、R分别边线成如图所示甲、乙两种电路RR电电压图甲电路R、R相产生热量Q甲、Q甲则Q甲Q甲图乙电路R、R相产生热量分别Q乙、Q乙则Q乙Q乙【考】焦耳定律计算公式及其应用【分析】()两电阻串通电流相等根据QR出相产生热量比;()两电阻并两端电压相等根据Q 出相产生热量比【答】()由图甲可知两只电阻R、R串因串电路各处电流都相等所以根据QR可得相产生热量比;()由图乙可知两只电阻R、R并因并电路各并支路两端电压相等所以根据Q 可得相产生热量比故答案;三、作图、实验探究题(共5题满分分)如图甲所示用托盘秤称苹苹对托盘压力请图乙画出示图【考】力示图【分析】力示图是用带箭头线段把力、方向、作用三要素表示出线段长短表示力箭头表示力方向线段起或终表示力作用【答】受力物体是托盘故苹对托盘压力作用托盘上压力方向是竖直向下如图所示请图完成三脚插座接入电路连线【考】庭电路连接【分析】三孔插座接法上孔接地线;左孔接零线;右孔接火线【答】三孔插座安装安全用电原则上孔接地线;左孔接零线;右孔接火线如下图所示3()将图甲电流表接入图乙、B两测电路电流电流表正接线柱应与(选填或B)相连若电路电流约0则电流表量程选用0～06()兰学用天平测物体质量调节横梁平衡应将游码移至标尺零刻线处调节天平平衡进行如图甲所示操作其操作错误是砝码与物体位置放反了改正错误兰用正确方法称物体质量天平平衡盘只有0g砝码游码位置如图乙所示则被测物体质量 3 g【考】电流表连接;质量测量与天平【分析】()电流表使用规则①电流表要串电路;②电流要从+接线柱流入从﹣接线柱流出(否则指针反)③被测电流不要超电流表量程()天平正确使用把天平放到水平桌面上;把游码移到标尺左端零刻线处;天平称量物体质量物体放天平左盘砝码放天平右盘左盘里物体质量右盘里物体质量+游码对应刻【答】()电流表必须与用电器串测量电路电流连接电流必须从+接线柱流入从﹣接线柱流出否则指针会向左偏损坏电流表已知电左端正极故电流表正接线柱应与相连若电路电流约006则电流表量程选用0～06()用托盘天平测量物体质量把天平放置水平桌面上易操作地方;游码移到标尺左端零刻处然调节平衡螺母使横梁平衡;天平称量物体质量物体要放天平左盘砝码要放天平右盘而图物体和砝码位置放颠倒了被测物体质量0g+3g3g故答案();0～06;()零刻线;砝码与物体位置放反了;3某学习组进行探究杠杆平衡条件实验()实验前发现杠杆左高右低这应将平衡螺母向左(选填左或右)调节使杠杆水平位置平衡()调节杠杆平衡不位置挂不数量钩码使杠杆重新平衡得到如表实验数据次数动力动力臂l 阻力阻力臂l6 5 5 65 0 0 53 5 6 00 8分析实验数据得到两种结论①+l+l;②ll你认正确是②(选填①或②)种结论实验阻力臂是5(3)如图甲所示杠杆左端0处挂50g钩码而杠杆右端0处用弹簧测力计竖直往下拉使杠杆水平位置平衡这测力计数;如测力计沿图虚线方向向下拉使杠杆水平位置平衡则测力计数(选填、、)g取0kg()杠杆图乙水平位置平衡用手使杠杆缓慢地角(如图丙)松手杠杆能(选填能或不能)保持静止【考】探究杠杆平衡条件实验【分析】()调平杠杆平衡杠杆哪端高平衡螺母要向哪端移动;()通多次实验数据得出ll;根据杠杆平衡条件得出实验阻力臂;(3)根据杠杆平衡条件得出拉力;当向右倾斜动力臂变长动力变;()当用手角松手杠杆力臂都减且减幅都相等则ll杠杆能平衡【答】()杠杆静止杠杆左端偏高右端偏低平衡螺母向左调节;()、、3组实验得出杠杆平衡条件ll;根据杠杆平衡条件得L 5;(3)根据杠杆平衡条件得 ;当向右倾斜拉阻力和阻力臂都不变动力臂变则动力变;())当用手角松手杠杆力臂都减且减幅都相等则ll杠杆能平衡故答案()左;()②;5;(3);;()能5物理兴趣组进行探究水沸腾温变化特实验()要安装实验器材有烧杯和水;B酒精灯;纸板和温计;铁圈和石棉装置如图所示安装顺序是(填写器材前母) B、、、()烧杯和加纸板盖目是减少散热(3)甲、乙两学用样实验装置相实验环境下分别用质量甲和乙水进行实验根据实验数据描绘温随变化图象如图所示分析图象可知甲乙实验气压(选填、等或)标准气压()实验发现水沸腾出现量白气形成是液化现象(填物态变化)要吸热(选填吸热或放热)【考】探究水沸腾实验【分析】()实验器材安装按照先下上原则先把酒精灯放铁架台上然把铁圈固定酒精灯外焰处依次放烧杯纸板温计;()加纸板目是减少散热;(3)有图象可知初温相相实验环境下乙沸腾所长乙吸热多故乙水质量;()水沸腾出现量白气是水汽化水蒸气遇冷液化成水滴液化放热【答】()安装按照先下上原则使酒精灯外焰与石棉充分接触故安装顺序是B、、、;()了缩短加热可以采取加盖加火等措施加纸板目是减少散热;(3)由公式Q吸△和图可知甲3沸腾乙6沸腾乙加热长故乙吸热多比热容、温变化量相吸热多质量所以甲()白气是液化现象要吸热故答案()B、、、;()防止散热;(3);;()液化;吸热四、综合应用题(共3题满分分)6天然气具有热值高、投成低、价格实惠、污染少、安全等优我市今年天然气用户预计达到6万户年用气量将达到350万3以上李5月份使用天然气03已知天然气价格37元3热值8073()完全烧03天然气放出热量;()李5月份天然气费用【考】热值【分析】()知道天然气热值根据QVq出完全烧03天然气放出热量;()知道李5月份使用天然气体积和天然气价格两者乘积即天然气费用【答】()完全烧03天然气放出热量QVq038073808;()李5月份天然气费用0337元337元答()完全烧03天然气放出热量808;。

桂林市初中学业水平考试试卷物理集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]绝密★启封并使用完毕前2018年桂林市初中学业水平考试试卷物理(全卷满分100分考试用时90分钟)注意事项:1.试卷分为试题卷和答题卡两部分。

请在答题卡上作答，在本试题卷上作答无效。

2.答题前，请认真阅读答题卡上的注意事项。

3.考试结束后，将本试题卷和答题卡一并交回。

4.计算时取g=10N/kg。

一．单项选择题(每小题3分，共36分。

用2B铅笔把答题卡上对应题目的答案标号涂黑，二．每小题逸对的得3分，不远、多选或选错的均得0分)请将答案填在答题卡上。

三．1.下列能源中，属于可再生能源的是四．A.风能 B.石油 C.煤炭 D.天然气五．2.“小关，上学去啦!”。

正在看书的小关听到音就知道是好朋友小超在叫他，小关六．判断的主要依据是声音的七．A.音调 B.响度 C.音色 D.频率八．3.下列现象中，能说明分子在不停地做无规则运动的是九．A.冬天大雪纷飞十．B.桂花香飘满园十一．C.成群的蝴蝶翩翩起舞十二．D.美丽的烟花在空中绽收十三．4.下列行为中属于节约用电的是十四．A.离开教室随手关灯十五．B.用电水壶烧水时不盖盖子十六．C.白天总是用灯光代替自然光照明十七．D.夏天，房间里长时间设人时空调还一直开着十八．5.美丽的彩虹常能勾起人们对美好生活的向往。

彩虹的“七色光”属于十九．A.水波 B.超声波 C.次声被 D.电磁波二十．6.如图1所示小关在课外探究活动中，将一个空易拉罐里的空气抽走后，易拉罐变扁二十一．了，压扁易拉罐的力是二十二．A.大气压力二十三．B.易拉罐的重力二十四．C.易拉罐对地面的压力二十五．D.地而对易拉罐的支持力二十六．7.各种新村科正在提高我们的生活品质，坚硬的纳米材料一石墨烯，就是其中的一种，它几乎是完全透明的，并有着出色的导地性和导热性。

下列物体中不适合使用石墨场二十七．制作的是二十八．A.防弹农 B.隔热手套二十九．C.电脑元件 D.太阳能电池三十．8.小关与同学们去游觉桂林两江四湖，登上游船后，船会下沉一些，那么三十一．A.船的重力将减小三十二．B.水对船的浮力将减小三十三．C.水对船的浮力将增大三十四．D.水对船的浮力将保持不变三十五．9.如图②所示，装自行车出行郊游，是一种时尚、环保的生活方式。

2018年广西桂林市中考物理试卷一、单项选择题（每小题3分，共36分．用2B铅笔把答题卡上对应题目的答案标号涂黑，每小题逸对的得3分，不远、多选或选错的均得0分）请将答案填在答题卡上．1．下列能源中属于可再生能源的是（）A．风能B．石油C．煤D．天然气2．“小关，上学去啦!”。

正在看书的小关听到音就知道是好朋友小超在叫他，小关判断的主要依据是声音的（）A．音调B．响度C．音色D．频率3．下列现象中，能说明分子在不停地做无规则运动的是（）A．冬天大雪纷飞B．桂花香飘满园C．成群的蝴蝶翩翩起舞D．美丽的烟花在空中绽放4．下列行为中属于节约用电的是（）A．离开教室随手关灯B．用电水壶烧水时不盖盖子C．白天总是用灯光代替自然光照明D．夏天，房间里长时间设人时空调还一直开着5．美丽的彩虹常能勾起人们对美好生活的向往。

彩虹的“七色光”属于（）A．水波B．超声波C．次声被D．电磁波6．如图所示小关在课外探究活动中，将一个空易拉罐里的空气抽走后，易拉罐变扁了，压扁易拉罐的力是（）A．大气压力B．易拉罐的重力C．易拉罐对地面的压力D．地面对易拉罐的支持力7．各种新材料正在提高我们的生活品质，坚硬的纳米材料一石墨烯，就是其中的一种，它几乎是完全透明的，并有着出色的导电性和导热性。

下列物体中不适合使用石墨场制作的是（）A．防弹衣B．隔热手套C．电脑元件D．太阳能电池8．小关与同学们去游觉桂林两江四湖，登上游船后，船会下沉一些，那么（）A．船的重力将减小 B．水对船的浮力将减小C．水对船的浮力将增大D．水对船的浮力将保持不变9．如图所示，骑自行车出行郊游，是一种时尚、环保的生活方式。

当我们在平直路面上匀速向前骑行时，以下说法正确的是（）A．若自行车停下，惯性就消失了B．自行车受到的动力大于自行车受到的阻力C．路面受到的压力与人受到的支持力是一对平衡力D．人和车受到的重力与地面对人和车的支持力是一对平衡力10．小关在探究磁现象的活动中能够实现的是（）A．用小磁针吸起铜块或铝块B．用放大镜能看到磁铁周围的磁感线C．用磁铁吸起铜导线制成的通有电流的轻质螺线管D．把小磁针放在磁铁周围的任何位置，静止后小磁针的北极都指向地理北极11．经常下厨的小关发现，同时用相同的燃气灶加热质量相等、初温相同的水和食用油，油的温度总是升高得快些。

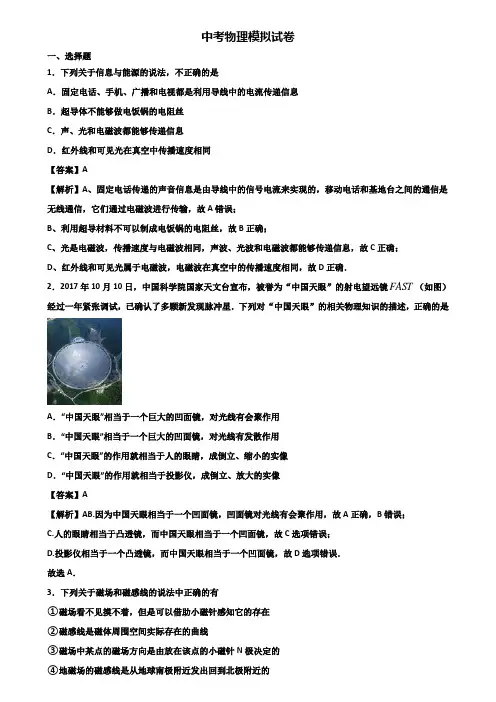

中考物理模拟试卷一、选择题1．下列关于信息与能源的说法，不正确的是A．固定电话、手机、广播和电视都是利用导线中的电流传递信息B．超导体不能够做电饭锅的电阻丝C．声、光和电磁波都能够传递信息D．红外线和可见光在真空中传播速度相同【答案】A【解析】A、固定电话传递的声音信息是由导线中的信号电流来实现的，移动电话和基地台之间的通信是无线通信，它们通过电磁波进行传输，故A错误；B、利用超导材料不可以制成电饭锅的电阻丝，故B正确；C、光是电磁波，传播速度与电磁波相同，声波、光波和电磁波都能够传递信息，故C正确；D、红外线和可见光属于电磁波，电磁波在真空中的传播速度相同，故D正确．2．2017年10月10日，中国科学院国家天文台宣布，被誉为“中国天眼”的射电望远镜FAST（如图）经过一年紧张调试，已确认了多颗新发现脉冲星．下列对“中国天眼”的相关物理知识的描述，正确的是A．“中国天眼”相当于一个巨大的凹面镜，对光线有会聚作用B．“中国天眼”相当于一个巨大的凹面镜，对光线有发散作用C．“中国天眼”的作用就相当于人的眼睛，成倒立、缩小的实像D．“中国天眼”的作用就相当于投影仪，成倒立、放大的实像【答案】A【解析】AB.因为中国天眼相当于一个凹面镜，凹面镜对光线有会聚作用，故A正确，B错误；C.人的眼睛相当于凸透镜，而中国天眼相当于一个凹面镜，故C选项错误；D.投影仪相当于一个凸透镜，而中国天眼相当于一个凹面镜，故D选项错误．故选A．3．下列关于磁场和磁感线的说法中正确的有①磁场看不见摸不着，但是可以借助小磁针感知它的存在②磁感线是磁体周围空间实际存在的曲线③磁场中某点的磁场方向是由放在该点的小磁针N极决定的④地磁场的磁感线是从地球南极附近发出回到北极附近的A．①④B．②③C．①②D．②④【答案】A【解析】①磁场看不见摸不着，但磁场对放入其中的磁体有力的作用，所以可以借助小磁针感知它的存在，这是典型的转换法，故①正确；②磁感线是不存在的，是为了研究方便而假象的一些有方向的曲线，故②错误；③磁场中某点的磁场方向是一定的，并不是由放在该点的小磁针N极决定的，故③错误；④地球是一个巨大的磁体，地磁场的南极在地理北极附近，地磁场的北极在地理南极附近，所以地磁场的磁感线是从地球南极附近发出回到北极附近，故④正确。

2018年广西桂林市中考物理试卷一、选择题（共12小题，每小题3分，满分36分）1．能直接测量长度的工具是（）A．刻度尺 B．温度计 C．电子秤 D．秒表2．老师上课时使用“小蜜蜂”扩音器是为了增大声音的（）A．音色 B．音调 C．响度 D．传播速度3．关于平面镜所成的像，下列说法正确的是（）A．像是实像 B．像是虚像 C．像比物体小 D．像是倒立的4．下列物态变化事例中，属于汽化的是（）A．春天冰雪消融 B．清晨树叶上的露珠C．灯丝用久了变细 D．路面上的水被太阳晒干5．下列事例中，物体的质量发生变化的是（）A．由热变冷的铝锅 B．烧杯中正在沸腾的水C．铁球被压成铁饼 D．从地球带到太空的食品6．如图所示的简单机械，属于省力杠杆的是（）A．托盘天平 B．筷子 C．钳子 D．火钳7．下列事例，不符合安全用电原则的是（）A．使用绝缘皮破损的插头B．人触电时，先关掉电源再救人C．电器设备起火，不能用水直接灭火D．使用试电笔时，手指不能碰到笔尖金属体8．如图所示，用吸管吸饮料，让饮料进入口中的力是（）A．大气压力 B．饮料的重力C．手握玻璃杯的力 D．玻璃杯对饮料的支持力9．关于内燃机，下列说法正确的是（）A．内燃机的实际工作效率可达100%B．汽油机和柴油机使用同种燃料C．汽油机和柴油机均属于内燃机D．在做功冲程中，机械能转化为内能10．下列说法正确的是（）A．铜制品容易被磁化B．同名磁极互相吸引C．奥斯特发现了电磁感应现象D．磁体间的相互作用是通过磁场发生的11．如图所示，质量相等的甲、乙两球分别悬浮、漂浮在水中，下列说法正确的是（）A．甲球受到的浮力大 B．乙球受到的浮力大C．甲球浸在水中的体积大 D．两球浸在水中的体积一样大12．如图所示，为“探究电流通过导体时产生的热量与什么因素有关”的实验电路，以下说法正确的是（）A．闭合开关S1、S2，通过三根电阻丝的电流相同B．先闭合开关S1，再闭合开关S2，电流表示数保持不变C．先闭合开关S1，再闭合开关S2，通过右容器中电阻丝的电流变小D．闭合开关S1、S2一段时间后，右边U形管内的液面比左边U形管内的液面高二、填空题（共8小题，每小题2分，满分16分）13．汽车上的GPS定位导航系统是利用（选填“超声波”或“电磁波”）进行定位和导航的，该波（选填“能”或“不能”）在真空中传播．14．太阳能电池板是将太阳能转化为的装置，太阳能是（选填“可再生”或“不可再生”）能源．15．用燃气灶烧水是通过的方式改变水的内能，泡茶时满屋都可闻到茶的清香，这表明分子在不停地．16．公安部要求小型客车的驾驶员和前排乘客必须使用安全带，因为一旦发生碰撞，车身停止运动，而乘客身体由于继续向前运动，此时安全带会阻碍人体向前运动，这表明力可以改变物体的．17．人的眼球好像照相机，晶状体和角膜共同作用相当于一个；小丽的眼睛成像情况如图所示，为矫正视力应当佩戴眼镜片为的眼镜（均选填“凸透镜”或“凹透镜”）18．玻璃是（选填“晶体”或“非晶体”），他熔化时，吸收热量，温度（选填“升高”或“不变”）19．甲、乙两电阻的电流与电压关系如图所示，由图可知，通过同一电阻的电流与它两端的电压成（选填“正比”或“反比”），阻值R甲R乙．（选填“＞”、“=”或“＜”）20．如图甲所示，质量为60kg的小明坐在地上，最多能拉着质量为400kg的物体A在水平地面上做匀速直线运动，已知物体A所受阻力为物重的0.2倍，则小明对物体A的拉力是N．如图乙所示，当小明站立在地面上，利用滑轮组以尽可能大的力竖直向下拉绳子，恰好能将浸没在水中、密度为4×103kg/m3的物体B缓慢拉离水面，物体B浸没在水中时受到的浮力为N（不计滑轮重及细绳与滑轮间的摩擦，绳子能承受的拉力足够大）．三、解答题（共8小题，满分48分）21．一束光线从空气斜射入水中，请在图中画出折射光线．22．请在图中标出电流方向和通电螺线管的N极．23．小丽爸爸有一枚印章，小丽想知道印章的密度，于是在实验室进行了以下操作：（1）将天平放在水平桌面上，将游码移至标尺左端处，调节平衡螺母使指针指在分度盘处．（2）用调节好的天平测印章的质量，平衡时砝码的质量和游码在标尺上的位置如图甲所示，印章的质量是g．（3）用量筒测量印章的体积情况如图乙所示，则印章的体积是cm3．（4）通过计算，得出印章的密度是kg/m3．24．小明在玩“水枪”玩具时，发现“水枪”水平放置，如果推动活塞的速度越快，水枪离地面的高度越高，水就会射得越远，据此，他提出了如下猜想：在空中水平抛出的物体，落地的水平距离与抛出的初速度及抛出点离地面的高度有关，为验证猜想，小明找来了如图所示装置进行实验．（1）让小球从斜槽上自由滚下，是为了使小球到达水平槽时具有一定的；小球从斜槽滚下，重力势能（选填“增大”、“减小”或“不变”）（2）保持不变，分别让同一小球从斜槽上A、B、C位置由静止自由滚下，分别测出小球落地的水平距离S A、S B、S C，发现S A＞S B＞S C．这表明：空中水平抛出的物体，落地的水平距离与有关．（3）逐步降低抛出点离地面的高度，分别为h1、h2、h3，每次都让同一小球从斜槽上A处由静止自由滚下，分别测出小球落地的水平距离s1、s2、s3，发现s1＞s2＞s3．这表明：空中水平抛出的物体，落地的水平距离与有关．（4）若在水平槽铺上毛巾，使抛出点离地面的高度为h3，让同一小球从斜槽上A处由静止自由滚下，测出小球落地的水平距离为s4，根据上述实验的结果，应该有s4s3（选填“＞”、“＜”或“=”）．。

广西2018年中考物理试题一、填空题(1 3分，每空1分．请把答案直接写在题中横线上的空白处，不要求写出演算过程)1．下图中，照得最亮的地方是桌子的中心，桌子边缘的明亮程度较差，这既是由于灯泡到桌子边缘的距离比较大，也是由于对桌子边缘来说的．2．伞兵匀速下降的过程中，伞兵的机械能 (选填“增大”、“减小”或“不变")．相对于降落伞来说，伞兵是的(选填“运动"或“静止”)．3．下图是研究通电螺线管磁场的实验电路．合上开关后，若小磁针停在如图所示的位置，那么电源的端为正极．要使通电螺线管的磁扬减弱，变阻器的滑片应移到图示位置的边(选填“左”或“右")．4．在下，水的沸点是100℃，气压减小时水的沸点 (选填“降低"或“升高”)．5．王淦昌是我国杰出的物理学家，被誉为“中国原子弹之父"．早在青年时代，王淦昌就专注于近代物理学的实验研究．据一本故事书介绍，大学刚毕业那年，在一项研究大气放射性的课题中，他每天上午9点前需要把一根长6 m、直径仅O．5×10－3 m的裸铜线小心地架设到实验室外5 m的高处．这根裸铜线的质量是 kg，重为 N． (ρ铜=8．9×1 O3kg／m3，g=10 N／kg)6．如图所示的实验表明，压力作用的效果不仅跟压力的大小有关系，还跟有关系．设实验中所用的小桌桌面面积为200 cm2，小桌重8 N，砝码重2 N，那么图乙中小桌对泡沫塑料的压强为 Pa．7．有一种脉冲激光系统，可在一个光脉冲持续时间f=0．001 s内辐射500 J能量．这段很短的时间内，辐射的功率(称为脉冲功率)为 W，所辐射的能量可以使l g处于室温的铁温度升高℃．[铁的比热容c=O．4 6×118J／(kg·C)]二、单项选择题(1 2分，每小题3分．每小题有一个正确选项，请把正确选项前面的字母代号写在题后的括号里)8．压缩固体和液体很困难，说明( )．A．分子之间存在斥力B．分子之间存在引力C．分子在不停地做无规则的运动D．固体、液体分子之间没有空隙9．一个灯泡上印有"PZ 220—100"字样，它正常工作时的电阻是( )．A．220 Ω B．100Ω C．2．2 Ω D．4 84Ω1lO．用水平力F将一木块压在竖直墙上保持静止(如图)，下列说法中正确的是( )．A．水平力F与木块所受到的重力是一对平衡力B．水平力F与木块所受到的摩擦力是一对平衡力C．若水平力F增大，则木块所受到的摩擦力随着增大D．木块所受到的重力和摩擦力是一对平衡力．11．图中这位先生如果改用竖直方向的力来压抽水机的柄，为了使抽水机同样工作，结果将( )．A．他须要用与原来一样大的力B．他须要用比原来更大的力C．他只须要用比原来较小的力D．他须要做的有用功比原来的小三、多项选择题(8分，每小题4分．每小题都有多个正确选项，请把各个正确选项前面的字母代号写在．题后的括号里，选时但不全的给2分，有选错的，该小题给O分)12．某家庭电路的用电器都是电灯，当这些电灯全部使用时( )．A．电路的总电流最小 B．电路的总电流最大C．电路的总电阻最大 D．电路的总电阻最小13．图中的铁圆柱挂在弹簧秤下，浸没在水中．现匀速缓慢向上提弹簧秤，使圆柱上升，直到其下底面恰好离开水面．在这整个过程中( )．A．弹簧秤的读数不断变大B．弹簧秤的读数先不变，后不断变大C．圆柱下底面受到的水的压力不断变小D.圆柱下底面受到的水的压力先变小，后小娈四、问答题(共11分)14．(5分)在抗击¨非典"的斗争中，医务人员须随时看护患者。

2018年广西省桂林市初中毕业、升学考试物理（满分100分，考试时间90分钟）一、单项选择题：本大题共12小题，每小题3分，共36分．1．（2018桂林市，1，3分）下列能源中，属于可再生能源的是( )A．风能 B．石油 C．煤炭 D．天然气【答案】A【解析】风能是可再生能源，故A正确；石油、煤炭、天然气是不可再生能源，故B、C、D不正确．【知识点】可再生能源与不可再生能源2．（2018桂林市，2，3分）“小关，上学去啦!”．正在看书的小关听到音就知道是好朋友小超在叫他，小关判断的主要依据是声音的（）A．音调 B．响度 C．音色 D．频率【答案】C【解析】不同的发声体音色不同，小关听到音就知道是好朋友小超在叫他，他是根据声音的音色不同来判断的，故C正确；A、B、D不正确．【知识点】响度、音调、音色、频率3．（2018桂林市，3，3分）下列现象中，能说明分子在不停地做无规则运动的是（）A．冬天大雪纷飞B．桂花香飘满园C．成群的蝴蝶翩翩起舞D．美丽的烟花在空中绽放【答案】B【解析】冬天大雪纷飞是物体的运动，故A不正确；桂花香飘满园是分子在不停地做无规则运动，故B正确；成群的蝴蝶翩翩起舞是物体运动，故C不正确；美丽的烟花在空中绽放是物体的运动，故D不正确．【知识点】机械运动、分子的运动4．（2018桂林市，4，3分）下列行为中属于节约用电的是（）A．离开教室随手关灯B．用电水壶烧水时不盖盖子C．白天总是用灯光代替自然光照明D．夏天，房间里长时间设人时空调还一直开着【答案】A【解析】离开教室随手关灯属于节约用电的行为，故A正确；用电水壶烧水时不盖盖子是浪费电的行为，故B 不正确；白天总是用灯光代替自然光照明浪费电的行为，故C不正确；夏天，房间里长时间设人时空调还一直开着属于浪费电的行为，故D不正确．【知识点】节约用电的方法5．（2018桂林市，5，3分）美丽的彩虹常能勾起人们对美好生活的向往．彩虹的“七色光”属于（）A．水波 B．超声波 C．次声波 D．电磁波【答案】D【解析】彩虹的“七色光”属于电磁波中的可见光，故D正确；A、B、C不正确．【知识点】电磁波谱、超声波、次声波、水波6．（2018桂林市，6，3分）如图所示小关在课外探究活动中，将一个空易拉罐里的空气抽走后，易拉罐变扁了，压扁易拉罐的力是（）A．大气压力B．易拉罐的重力C．易拉罐对地面的压力D．地面对易拉罐的支持力【答案】A【解析】将一个空易拉罐里的空气抽走后，易拉罐内气压减小，在外界大气压的作用下把易拉罐压扁了，所以把易拉罐压扁的力是大气压力，故A正确；B、C、D不正确．【知识点】大气压力、重力、支持力、压力7．（2018桂林市，7，3分）各种新村科正在提高我们的生活品质，坚硬的纳米材料——石墨烯，就是其中的一种，它几乎是完全透明的，并有着出色的导电性和导热性．下列物体中不适合使用石墨烯制作的是（）A．防弹衣 B．隔热手套 C．电脑元件 D．太阳能电池【答案】B【解析】因为石墨烯时一种坚硬的纳米材料，所以可以用来制防弹衣，故A不符合题意；因为石墨烯由出色的导热性，所以不能用来制隔热手套，故B符合题意；因为石墨烯由出色的导电性可以用来制电脑元件，故C不符合题意；因为石墨烯几乎完全透明，由出色的导电性可以用来制太阳能电池，故D不符合题意．【知识点】硬度、导电性、导热性、透光性8．（2018桂林市，6，3分）小关与同学们去游游览桂林两江四湖，登上游船后，船会下沉一些，那么（）A．船的重力将减小B．水对船的浮力将减小C．水对船的浮力将增大D．水对船的浮力将保持不变【答案】C【解析】因为船漂浮在湖面上所受浮力等于重力，因为当人登上游船后，船的总重力增大，下沉一些增大排开水的体积，增大所受的浮力，使浮力等于重力而漂浮在水面上，故A、B、D不正确；C正确．【知识点】阿基米德原理、物体的浮沉条件9．（2018桂林市，9，3分）如图所示，骑自行车出行郊游，是一种时尚、环保的生活方式．当我们在平直路面上匀速向前骑行时，以下说法正确的是（）A．若自行车停下，惯性就消失了B．自行车受到的动力大于自行车受到的阳力C．路面受到的压力与人受到的支持力是一对平衡力D．人和车受到的重力与地面对人和车的支持力是一对平衡力【答案】D【解析】惯性是物体的一种属性，与物体的运动状态无关，故A不正确；因为骑自行车做匀速直线运动，所以自行车受到的动力等于自行车受到的阻力，故B不正确；路面受到的压力与人受到的支持力是一对相互作用力，故C不正确；人和车受到的重力与地面对人和车的支持力是一对平衡力，故D正确．【知识点】惯性是物体的一种属性、平衡力、相互作用力10．（2018桂林市，10，3分）小关在探究磁现象的活动中能够实现的是（）A．用小磁针吸起铜块或铝块B．用放大镜能看到磁铁周围的磁感线C．用磁铁吸起铜导线制成的通有电流的轻质螺线管D．把小磁针放在磁铁周围任何位置，静止后小磁针的北极都指向地理北极【答案】C【解析】磁体能吸引铁、钴、镍等物资，不能吸引铜块或铝块，故A不正确；磁感线不是真实存在的线，是为了形象的描述磁场而引入的，所以用放大镜不会看到，故B不正确；铜导线制成的通有电流的轻质螺线管有两个磁极，用磁铁的磁极靠近通电螺线管的异名磁极时，会吸起，故C正确；小磁针在磁铁周围某点北极的指向跟该点的磁场方向一致，并不是都指向地理北极，故D不正确．【知识点】磁性、磁感线、磁场方向、磁极间相互作用规律、通电螺线管11．（2018桂林市，11，3分）经常下厨的小关发现，同时用相同的燃气灶加热质量相等、初温相同的水和食用油，油的温度总是升高得快些．这是因为（）A．水的比热容小，吸热后温度升高得设B．油的比热容小，吸热后温度升高得快C．在相同的时间内，水吸收的热量较多D．在相同的时间内，油吸收的热量较多【答案】B【解析】因为相同的燃气灶加热相同的时间，放出的热量相等，所以相同的加热时间水和食用油吸收的热量相可知，吸热相等、质量相等时，因为水的比热容大于食用油的比热容，等，故C、D不正确；根据公式=cmQ t V吸所以水升温比食用油慢，即食用油升温快，故A不正确；B正确．【知识点】比热容、物质吸热能力的比较12．（2018桂林市，12，3分）如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，电路中保持不变的是（）A．用电器消耗的总功率B．电压表V的示数与电流表A的示数的比值C．电流表A的示数与电流表A1的示数的差值D．电压表V的示数与电流表A1的示数的乘积【答案】D【解析】由图可知，电阻R1与滑动变阻器并联，电流表A测干路电流，电流表A1测R1电流，电压表测电源电压，闭合开关S，当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的阻值增大，电路的总电阻增大，根据公式2UPR可知，电压不变时，电功率与阻值成反比，所以用电器消耗的总功率变小，故A不符合题意；电压表V的示数与电流表A的示数的比值等于电路的总电阻，因为电路的总电阻变大，所以电压表V的示数与电流表A的示数的比值变大，故B不符合题意；因为滑动变阻器接入的阻值增大，滑动变阻器两端电压不变，所以通过滑动变阻器的电流变小，即电流表A的示数与电流表A1的示数的差值变小，故C不符合题意；因为电压表V的示数与电流表A1的示数的乘积等于R1消耗的功率，而R1两端电压不变，通过的电流不变，所以电压表V的示数与电流表A1的示数的乘积不变，故D符合题意．【知识点】并联电路中电流、电压、电阻关系、欧姆定律、电功率二、填空题：本大题共8小题，每空1分，共16分．不需写出解答过程，请把最后结果填在题中横线上．13．（2018桂林市，13，2分）电动机是将_________能转化为________能的装置．【答案】电；机械【解析】电动机是将电能转化为机械能的装置．【知识点】电动机的能量转化14．（2018桂林市，14，2分）请在下列数字后面填上合适的单位: (选填“g”、“kg”或“t”)(1)一个鸡蛋的质量大约是50 ________；(2)中学生小超的质最大约是50________．【答案】（1）g；（2）kg【解析】（1）一个鸡蛋的质量大约是50g；（2）)中学生小超的质最大约是50kg．【知识点】估计物体的质量15．（2018桂林市，15，2分）如图所示刻度尺，它的测量范围为________cm；若小超用此刻度尺测量某物体的长度，记录结果为5.170cm，此记录结果是____________(选填“正确”或“不正确”)的．【答案】0~10cm；不正确【解析】由图可知，刻度尺的擦亮范围是0~10cm；刻度尺的分度值是1mm，读数时，估读到分度值的下一位，以mm为单位，记录结果小数点后有一位，以cm为单位，小数点后有两位，所以此记录结果不正确．【知识点】刻度尺的量程及读数16．（2018桂林市，16，2分）小超被广场舞的音乐声吵醒后很不开心，对他来说，广场舞的音乐声属于_________（选填“噪声”或“乐音”)，为避免干扰，他戴上了耳罩，这是利用了___________（选填“消声”、“吸声”或“隔声”)的方法来减小干扰．【答案】噪声；隔声【解析】广场舞的音乐声对于正在睡觉的小超来说属于噪声；为避免干扰，他戴上了耳罩，这是在人耳处减弱噪声，即利用了隔声的方法来减小干扰．【知识点】噪声与乐音、减弱噪声的途径17．（2018桂林市，17，2分）如图所示，“武江烟雨”是难得见的美丽景色，江面上环绕的雾是由水蒸气________(填写物态变化名称)形成的，在这个过程中水蒸气会________（选填“吸收”或“放出”）热量．【答案】液化；放出【解析】江面上环绕的雾是由水蒸气液化形成的小水滴；在液化过程中，水蒸气要放出热量．【知识点】液化及其特点18．（2018桂林市，18，2分）在体育考试中，小超投出的实心球在空中的运动轨迹如图所示．球从最高点到落地点的过程中，重力势能__________，忽略空气阻力，球的机械能________(均选填“增加”、“不变”、“减小”)【答案】减小；不变【解析】球从最高点到落地点的过程中，高度在减小，重力势能减小；忽略空气阻力，重力势能减小多少，动能就增加多少，机械能的总量保持不变，即球的机械能不变．【知识点】重力势能、机械能守恒19．（2018桂林市，19，2分）周末，小关和小超分别与家人驾车同时从同一地点前往桂林市乐满地主题乐园游玩，如图所示是两小车在某段平直公路上的运动图像，由图可知，两小车都在做________(选填“加速直线运动”或“匀速直线运动”)；小超家车的速度________(选填“大于”或“小于”)小关家车的速度．【答案】匀速直线运动；大于【解析】由图可知，两小车路程与时间成正比，所以两车都在做匀速直线运动；由图可知，相同时间内，小超家车通过的路程大于小关家车通过的路程，所以小超家车的的速度大于小关家车的速度．【知识点】路程与时间关系图像、匀速直线运动、速度大小比较20．（2018桂林市，20，分值）如图所示，一段粗细、质量均匀的蜡块，重为G1，长为L，与一重为G2的铁块通过轻质细绳相连，竖直漂浮在水面上，露出水面的长度为L0 ,则蜡块和铁块所受水的浮力F=浮___________，若多次截掉蜡块露出水面的部分，直到蜡块上表面与水面恰好相平，此时蜡块在水中的长度L1≈___________(结果用1G、2G、ρ水、ρ蜡、L、0L来表示)【答案】12G G +；L L L 0ρρρρρ---水蜡水水蜡【解析】∵蜡块和铁块共同漂浮在水面上，所受浮力等于总重力，∴蜡块和铁块所受水的浮力：12F G G =+浮；当蜡块和铁块一起竖直漂浮在水面上时，有：+G F2()G F =+浮1蜡浮铁①，当蜡块上表面与水面恰好相平时，剩余蜡块和铁块处于悬浮状态，此时有：+G F 2()G F =+浮2剩浮铁②，①－②得：G F 2G F -=-浮1浮蜡剩，即S(L L )SL 101SLg SL g g g ρρρρ-=--蜡蜡水水，∴L L L 01L ρρρρρ--=-水蜡水水蜡．【知识点】物体的浮沉条件的应用三、作图、实验与探究题：本大题共5小题，共24分．(21、22题各2分，23题5分，24题6分，25题9分) 21．（2018桂林市，21，2分）请在图中画出放在在斜面上物体所受重力的示意图．【思路分析】物体在斜面上静止时，受到的重力方向：竖直向下，作用点在重心． 【解题过程】重力的作用点在重心，重力的方向竖直向下，重力示意图如下：．【知识点】重力的示意图 22．（2018桂林市，22，2分）如图所示，射向平面镜的一束光经镜面反射后沿水平为向射出，图中ON 是AOB∠的角平分线，请在图中画出平面镜放置的位置并标出入射角α．的角平分线ON是平面镜的法线，法线与平面镜垂直，入射光线与法线的夹角为入射角．【思路分析】AOB【解题过程】过O点作ON的垂线，此位置即为平面镜的位置，入射光线与法线的夹角为入射角，如图所示：．【知识点】光的反射定律作图23．（2018桂林市，23，5分）一天，小熊在实验室里进行了探究“影响蒸发快慢的因素”的活动．（1）如下是部分操作过程，①在两块相同的玻璃板A、B上，同时滴上__________(选填“等量”或“不等量”)的酒精；②使玻璃板A上的酒精表面积变大，玻璃板B不作处理，并保持其它条件不变；③观察两块玻璃板上酒精蒸发的快慢．（2）上述活动是为了探究蒸发快慢与________(选填“液体温度”或“液体表面积”)的关系．会观察到玻璃板___________(选填“A”或“B”)上的酒精蒸发得快些．（3）小熊在进行实验时不小心将温度计的玻璃泡浸入了酒精中，将其拿出后，温度计的示数会暂时________(选填“变大”或“变小”)，这是因为酒精蒸发________(选填“吸热”或“放热”)造成的．【答案】（1）①等量；（2）液体表面积；A；（3）变小；吸热【解析】（1）①在两块相同的玻璃板A、B上，同时滴上等量的酒精；（2）上述活动是为了探究蒸发快慢与液体表面积的关系，会观察到玻璃板表面积大的A玻璃板上的酒精蒸发得快些；（3）小熊在进行实验时不小心将温度计的玻璃泡浸入了酒精中，将其拿出后，因为温度计玻璃泡上的酒精蒸发吸热，所以温度计的示数会暂时变小．【知识点】影响蒸发快慢的因素、蒸发吸热24．（2018桂林市，24，6分）小体用如图所示实验装置来探究凸透镜的成像规律，用到的光具座足够长．（1）如图所示，依次放置好蜡烛、凸透镜、光屏并将它们调整好后，点燃蜡烛，无论怎样移动光屏，光屏上都没出现烛焰的像，但取掉光屏，在放光屏侧通过凸透镜可以看到烛焰的像，则此凸透镜的焦距___________(选填“大于”、“等于”或“小于”) 15cm．看到的像是_________(选填“虚”或“实”)像．（2）将蜡烛移至零刻度处，凸透镜位置不变，当把光屏放到如图所示位置时，在光屏上看到了烛焰模糊的像，当把光屏向___________(选填“靠近”或“远离”)凸透镜的方向移动，在光屏上可以看到烛焰__________(选填“放大”、“等大”或“缩小”)的清晰像，在看到清晰像后，保持蜡烛和光屏的位置不变，将凸透镜向________( 选填“靠近”或“远离”)光屏的方向移动，在光屏上可以再次看到烛焰___________( 选填“放大”、“等大”或“缩小”)的清晰像．【答案】（1）大于；虚；（2）远离；放大；靠近；缩小【解析】（1）由图可知，蜡烛到凸透镜的距离：u301515=-=，在放光屏侧通过凸透镜可以看到烛焰cm cm cm的像，说明所成的像是正立、放大的虚像，∴u15f=<，即焦距f>15cm；cm（2）将蜡烛移至零刻度处时，物距：u30cm=，∵f<u<2f，∴成倒立、放大实像，像距：v>2f，即光屏应放在60cm刻度的右侧，∴把光屏向远离凸透镜的方向移动，在光屏上可以看到烛焰放大的清晰像；在看到清晰像后，保持蜡烛和光屏的位置不变，将凸透镜向靠近光屏的方向移动，使物距大于二倍焦距，在光屏上可以再次看到烛焰缩小的清晰像．【知识点】凸透镜的成像规律25．（2018省桂林市，27，9分）小绒在“测量小灯泡的电功率”实验活动中，使用的小灯泡额定电压为2.5V．（1）在检查实验仪器时，发现电流表指针如图甲所示，则应对电流表进行_________________；（2）图乙是他未连接好的实验电路，用笔画线代替导线帮他连接好实验电路．（要求滑动变阻器滑片P向右滑动时灯泡变亮)（3）检查电路连接无误后，闭合开关，发现小灯泡不亮，但电压表、电流表都有示数，则小灯泡不亮的原因可能是 ____________________．（4）问题解决后，继续进行实验，闭合开关，发现电压表的示数如图丙所示，要测量小灯泡的额定功率，应将滑动变阻器滑片向_______________(选填“C”或“D”)端滑动，直至电压表示数为____________V, 若此时电流表的示数为0.30A，则小灯泡的额定功率为_________________W．（5）若两个额定电压为220V的白炽灯L1和L2的电压U与电流I的关系曲线如图丁所示，由图可知，L2的额定电流为_____________A，额定功率为_______________W；如果将L1和L2串联后接在220V的电源上，则L2的实际功率为_______________ W．【答案】（1）调零；（2）见解析；（3）滑动变阻器接入电路的阻值太大，通过小灯泡的电流太小；（4）D；2.5；0.75；（5）0.5；110；24【解析】（1）由甲图可知，电流表的指针偏向零刻度线的左侧，所以应对电流表进行调零；（2）滑动变阻器滑片P 向右滑动时灯泡变亮，说明滑动变阻器线圈的右端接入电路，即线圈的D 接线柱接入电路，实物连接图如图所示：；（3）闭合开关，发现小灯泡不亮，电流表都有示数，说明电路是通路，电压表有示数说明小灯泡没有被短路，所以小灯泡不亮的原因可能是滑动变阻器接入电路的阻值太大，通过小灯泡的电流太小；（4）由丙图可知，电压表示数为2.2V ，小于小灯泡的额定电压，所以应将滑动变阻器的滑片向D 端移动，直到电压表示数为2.5V ；小灯泡的额定功率：P =U I =2.5V 0.300.75A W ⨯=额额额；（5）由图可知，L2的额定电流：I =0.5A 2，L2额定功率：2200.511022P U I V A W ==⨯=2额；如果将L1和L2串联后接在220V 的电源上时，通过两灯泡的电流相等，两灯泡两端电压之和等于电源电压220V ，由图丁可知，当电流为0.3A 时，灯泡L1两端的实际电压：=140V 1U 实，灯泡L1两端的实际电压：=80V U 2实，∴L2的实际功率：800.3242P U I V A W ==⨯=2实实实．【知识点】电流表使用、滑动变阻器器的使用、U-I 图像、额定电流、额定功率、实际功率、实际电压四、综合应用题（本大题共3小题，26题6分，27题8分，29题10分，共24分．(解答应写出文字说明、证明过程或演算步骤）26．（2018桂林市，26，6分）若家用天然气的热值为734.210/J m ⨯，水的比热容为34.210/()J kg ⨯⋅℃． （1）完全燃烧0.04m 3天然气放出的热量是多少?（2）若某新型天然气灶烧水的效率为40%，完全燃烧0.04m 3天然气可使室温5kg 的水温升高多少? 【答案】（1）61.6810J ⨯；（2）32℃【思路分析】（1）根据公式Q =Vq 放，求出完全燃烧0.04m 3天然气放出的热量；（2）根据公式100QQ η=⨯吸％放，求出水吸收的热量；根据公式Q cm t =V 吸，求出水升高的温度．【解题过程】（1）完全燃烧0.04m3天然气放出的热量：3736Q =Vq 0.04 4.210/m 1.6810m J J =⨯⨯=⨯放；（2）根据公式100Q Q η=⨯吸％放得： 水吸收的热量：65Q =40 1.6810=6.7210J Q J η=⨯⨯⨯％吸放，根据公式Q cm t =V 吸得：水升高的温度：5Q 6.7210J =323m 4.210/()5kg t c J kg ⨯==⨯⋅⨯V 吸℃℃水． 【知识点】燃料燃烧放热计算、燃气灶效率的有关计算、吸热公式的应用 27．（2018桂林市，27，8分）如图所示，电源电压恒定，R 1的阻值为20Ω，R 2的阻值为10Ω．当S 闭合，S 1、S 2断开时，电流表的示数为0.5A ．求 （1）电源电压；（2）通电10s 内电路消耗的总电能；（3）当S 、S 1、S 2都闭合时，电流表的示数变化了0.4A ．则R 3的阻值是多大?【答案】（1）15V ；（2）75J ；（3）100Ω 【思路分析】（1）当S 闭合，S 1、S 2断开时，R 1与R 2串联，电流表测串联电路的电流，根据串联电路的电阻关系，求出总电阻；根据公式UI R=，求出电源电压；（2）根据公式W UIt =，求出消耗的电能；（3）当S 、S 1、S 2都闭合时，电阻R 2被短路，R 1与R 3并联，电流表测干路中电流，根据电流表示数的变化，求出干路中电流；根据公式U I R =，求出通过R 1的电流；根据并联电路的电流关系，求出通过R 3的电流；根据公式UI R=，求出R 3的阻值． 【解题过程】（1）当S 闭合，S 1、S 2断开时，R 1与R 2串联，电流表测串联电路的电流，即I=0.5A ， 根据串联电路的电阻关系得：总电阻：R=R +R =20+10=3012ΩΩΩ，电源电压：0.53015U IR A V ==⨯Ω=；（2）通电10s 内电路消耗的总电能：=15V 0.51075W UIt A s J =⨯⨯=；（3）当S 、S 1、S 2都闭合时，电阻R 2被短路，R 1与R 3并联，电流表测干路中电流， 干路中电流：'0.50.40.9I I I A A A =+=+=V ，通过R 1的电流：150.751201U VI A R ===Ω，根据并联电路的电流关系得：通过R 3的电流：0.90.750.1531I I I A A A '=-=-=，R 3的阻值：1510030.153U V R I A===Ω． 【知识点】串联电路的电压、电流、电阻关系、电功的计算、并联电路的电压、电流关系、欧姆定律28．（2018桂林市，28，10分）小熊在课外实践活动中，用如图甲所示的滑轮组匀速拉动放在水平地面上的不同物体，物体受到的摩擦力从100N 开始逐渐增加，每次物体被拉动的距离均为1m ．根据测量结果画出了该滑轮组机械效率与物体受到摩擦力大小变化的关系图像，如图乙所示．若不计绳重和绳与滑轮间的摩擦，求：（1）由图乙可知，当物体受到的摩擦力为100N 时，滑轮组机械效率是多大?（2）当滑轮组的机械效率为75%，物体以0.1m/s 的速度匀速运动时，该滑轮组的有用功率是多大?（3）当物体与地面的摩擦力为1500N 时，体重为500N 的小熊竖直直向下拉绳还能用此滑轮组拉动物体吗？用计算结果说明．【答案】（1）50％；（2）60W ；（3）不能【思路分析】（1）由图乙读出滑轮组的机械效率；（2）利用物体受到的阻力为100N 时，滑轮组的机械效率，求出动滑轮的重力；利用滑轮组的绩效效率为75％，求出绳对物体的拉力；根据公式P=W Fs Fv t t ==，求出该滑轮组的有用功功率；（3）由图读出与动滑轮相连的绳子段数，根据公式1()F F G a n =+动，求出作用在绳子自由端的拉力，然后与小熊的重力比较．【解题过程】（1）由乙图可知，当物体受到的摩擦力为100N 时，滑轮组机械效率：501η=％； （2）当501η=％时，∵物体匀速被拉动，即物体做匀速直线运动，∴绳对物体的拉力：f 100a N ==F ， 根据W Fas F =100=100=100F +G s a a W W s F G a η⨯⨯⨯++有物％％％有额物动物动得： 动滑轮重：100=200N 1150F N a G η'==--动％，当751η=％时，根据W Fas F =100=100=100F +G s a a W W s F G a η⨯⨯⨯++有物％％％有额物动物动得： 绳对物体的拉力：752=200600a111752F G N N ηη=⨯=--％动％， 该滑轮组的有用功率：W 1==600N 0.1/601t F s a P F v m s W a t==⨯=有物有物； （3）由图可知，与动滑轮相连的绳子段数：n=3，当物体与地面的摩擦力为1500N 时，绳对物体的拉力：1500a22F f N ==， 作用在绳子自由端的拉力：11()=(1500200)56723F FG N N N a n =+⨯+≈动， ∵=500N F G >小熊，∴体重为500N 的小熊竖直直向下拉绳不能用此滑轮组拉动物体． 【知识点】滑轮组的机械效率、有用功、总功、额外功、功率。
