-QG-LD128E II火灾报警控制器 (联动型)安装使用说明书目录第一章概述 (3)第二章技术特性 (3)第三章结构特性 (5)第四章安装与调试 (8)第五章使用与操作 (10)第八章故障分析与排除 (72)第九章注意事项 (73)第一章概述-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。
它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。
本火灾报警控制器联动型适用国家标准GB4717-2005《火灾报警控制器通用技术条件》和GB16806—1997《消防联动控制设备通用技术条件》。
LD128EⅡ采用稳定、可靠的嵌入式控制部件及DCS的设计方式，保证系统长时间正常运行。
通过驱动板可方便地扩充探测回路。
同样，在系统的设计时充分考虑了在多机联网时的应用，采用对等式无主从的网络构架，在任何一台主机上均可以看到其它主机的信息，可实现主机之间的冗余和备份。
网络采用CAN(Control Area Networks)Bus（现场局域控制总线）方式，特别适合于消防、自动控制等工业领域，具有通讯稳定可靠，高抗干扰等特性。
第二章技术特性2.1 技术参数2.1.1 电源：主电与备电自动切换。
主电： AC 187V-242V 50Hz备电： DC 12V/38AH(2节)备电保护电压：21V±0.5V备电恢复电压：23V±0.5V2.1.2 负载能力：最大探测点：16384（探测器、联动模块等混合编址）回路电压：DC 15V-20V回路电流：＜200mA2.1.3 使用环境：环境温度：0℃～45℃相对湿度：≤95%RH（40℃±2℃）2.2 主要性能2.2.1 系统容量LD128EⅡ控制器单机最大可输出64条探测回路，每条回路上最大可联接256个总线设备（探测器或联动控制模块）。
回路编号为00-63，总线设备（探测器或联动控制模块）编号为00-255。
一．系统介绍JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。
它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。
本火灾报警控制器适用标准为中华人民共和国国家标准《火灾报警控制器通用技术条件》（GB4717—93）和《消防联动控制设备通用技术条件》（GB16806—1997）。
0.1设计方式LD128EⅡ采用稳定、可靠的嵌入式控制部件及DCS的设计方式，保证系统长时间正常运行。
通过驱动板可方便地扩充探测回路。
同样，在系统的设计时充分考虑了在多机联网时的应用，采用对等式无主从的网络构架，在任何一台主机上均可以看到其它主机的信息，可实现主机之间的冗余和备份。
网络采用CAN(Control Area Networks)Bus（现场局域控制总线）方式，特别适合于消防、自动控制等工业领域，具有通讯稳定可靠，高抗干扰等特性。
0.2主要功能0.2.1操作界面LD128EⅡ使用大屏幕彩色TFT液晶作为显示的主要部件，集报警和联动的显示和操作为一身。
多窗口显示，互不影响和覆盖，大大方便使用人员操作。
全图形化的界面和不同设备和功能图标化的显示方式，更加直观，体现以人为本的设计理念。
0.2.2平面图显示可以显示各类单体建筑及建筑群的消防平面图，平面图数量不限。
在发生火警后，可以在平面图上显示报警控制器的位置。
0.2.3报警及操作记录可以贮存2000条报警、命令和人员操作记录。
关机后继续保存，不能被修改和删除，为事故分析提供了可靠的依据。
0.2.4二次编址每个设备均可以输入8个汉字，以表示具体位置。
除此之外，可以设定楼层号、房间号及房间名称。
使编址更方便，清晰。
0.2.5双语显示可以通过设置灵活切换中、英文语种并进行显示，方便在各地使用。
0.2.6119报警引导在火灾发生时，值班人员在拨打119过程中，往往因为情况紧急，不能清晰简明地将报警情况做出说明。
北京利达LD128EII主机使用说明书JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书目录第一章概述 (1)第二章技术特性...................................................................................................................................................... 1-3第三章结构特性....................................................................................................................................................... 4-6第四章安装与调试................................................................................................................................................. 6-7第五章使用与操作................................................................................................................................................... 7-43第八章故障分析与排除 (44)第九章注意事项 (45)第一章概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。
它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。
北京利达LD128EII主机使用说明书JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书目录第一章概述...............................................................................................................................................................错误!未定义书签。
第二章技术特性......................................................................................................................................................错误!未定义书签。
-3第三章结构特性.......................................................................................................................................................4-6第四章安装与调试.................................................................................................................................................6-7第五章使用与操作...................................................................................................................................................7-43第八章故障分析与排除...........................................................................................................................................44第九章注意事项 (45)第一章概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。
北京利达128EⅡ火灾自动报警设备的一般操作1、查寻火警信息.在我的主机画面下:按火警信息。
查询即可,2、查看故障在主屏幕右侧,依次有火警,监管,反馈,命令,延时…等,例如,点击故障,在故障右侧有001.004-052,下面还有显示时间,001表示一个故障,004代表回路,052代表地址,具体位置可看右下角“网请”下的方框中位置。
若有多个故障,可多次点击“故障”在网请下方框中可查看。
火警,反馈,也可以这样查看注:反馈是某个设备已经动作,主机收到返回信号,例如:如果风口打开,主机上有反馈信号。
3、火灾自动报警控制器的复位(火警误报时,查看处理火警后,即可进行主机复位,复位至正常状态)在触摸屏下方,有单独设置的两个键,“复位”和“消音”,按“复位”键,触摸屏左上角出现“主机复位”,点击即可;如果是联网工程,点击“网络复位”即可。
消音键是消除本机报警音。
4、火灾自动报警控制器中进行自动/手动转换(火警真实发生后,按消防规范,应将消防报警主机转入自动状态)在我的主机画面下:点击(控制面板),输入密码6789;进入下一界面,再按(启动方式),主机提示选择本机启动或网络启动方式(联网主机),选择后进入下一界面提示,最后选择全局自动或全局手动,选择即可。
注:正常运行时在手动运行方式,发生火警时,立刻将主机转换到自动状态。
5、多线控制盘的使用方法。
(1)强制启停:用钥匙打开强制开关(指示红灯亮),直接按启动键或停止键。
(2)主机联动启动:将主机和手动盘都打在自动状态。
6、在控制器中启动联动控制设备。
在我的主机画面下:按:(联动命令),选择需要启动的类型,在选择具体的设备启动。
7、设备的屏蔽和解除在我的主机画面下:按:(设备管理),选择需要的驱动板(几回路),打开后选择屏蔽。
解除屏蔽是打开已屏蔽的设备,选择屏蔽即可。
8、打印机设置在我的主机画面下,点击控制面板,出现对话框,输入密码6789,点击打印机设置,选择“开启”或“关闭”选择你所打印的内容。
LD128E（Q）Ⅱ主机操作说明书操作说明一、开关机1、先开主开关再开主机电源及备用电源。
关机程序与开机程序相反。
二、主机复位：先按“复位”键，再按“↑”“↓”“←”“→”输入密码。
三、主机手动/自动切换：按“F2”、“菜单”键，进入“2 全局”，根据需要选择“1 全局自动”或“2 全局手动”。
再按“确定”键即可。
四、按消音键关闭报警音响。
五、火警、故障等等信息的查询可按相应的“火警”、“故障”、“命令”、“回答”键使光标移到相应的地址栏，再按“↑”“↓”键选择查询。
六、设备屏蔽：先按“F1”键，再按“屏蔽”键，提示输入密码，输入4次“→”键，然后输入要屏蔽的设备号码（如01001），最后按“确定”键即可。
解除隔离：按“屏蔽”键后光标移到要屏蔽设备处，按“F2”键后按“屏蔽”键即可。
七、启动联动设备：按“启动”键，再按4次“→”输入密码，然后输入要启动的设备号码（如02190）后按“确定”键即可。
八、停止联动设备：按“命令”将光标放在已启动的设备上，先按“F1”键，再按“停止”键，则光标所显示的设备将被停止。
或者复位主机也可以停止设备。
九、8路联动控制盘的使用：先按主机上的“F1”键再按“请求”键进入打开本机8路盘按键锁，屏幕提示“按确定键开八路盘按键锁有效30秒”后按“确定”键开启本机8路盘按键，30秒内可以直接按盘上的按键直接启动相应设备，同时启动指示灯亮。
再次按下按盘上的按键，被控设备停止运行。
十、电话系统：主机呼叫分机，拿起电话手柄后输入密码5个“1”，按下需要呼叫分机号如5（5号分机），然后按接通键呼叫分机，所呼叫的分机响铃，分机摘机即可通话；分机呼叫主机，电话分机摘机后电话主机响铃，拿起电话手柄即可通话。
十一、广播系统：打开录放盘和功放盘，启动相应楼层的广播模块，选择播音方式（如话筒）即可对外广播。
十二、火警、故障的处理及分析：发生火警时，值班人员应高度重视，立即现场确认，并采取相应的灭火措施，如属误报，应迅速查明原因，及时解决，自行解决不了的，可联系施工方或设备方尽快解决；如有故障，应迅速查明原因，及时处理，使系统尽快恢复正常。

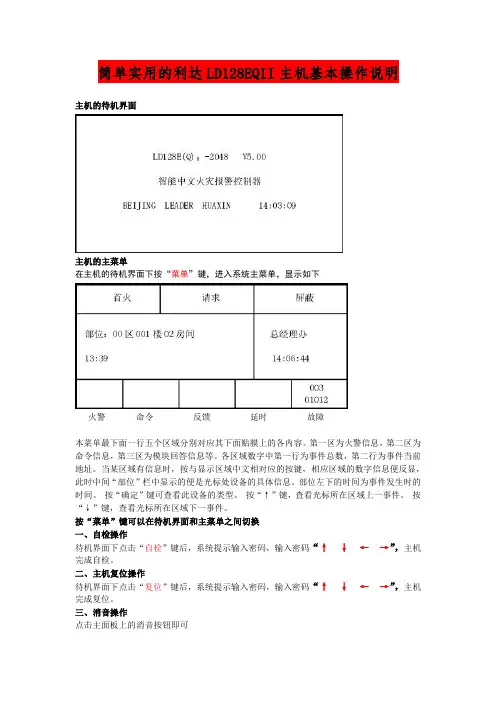

简单实用的利达LD128EQII主机基本操作说明主机的待机界面主机的主菜单在主机的待机界面下按“菜单”键，进入系统主菜单，显示如下火警命令反馈延时故障本菜单最下面一行五个区域分别对应其下面贴膜上的各内容。
第一区为火警信息，第二区为命令信息，第三区为模块回答信息等。
各区域数字中第一行为事件总数，第二行为事件当前地址。
当某区域有信息时，按与显示区域中文相对应的按键，相应区域的数字信息便反显，此时中间“部位”栏中显示的便是光标处设备的具体信息。
部位左下的时间为事件发生时的时间。
按“确定”键可查看此设备的类型。
按“↑”键，查看光标所在区域上一事件。
按“↓”键，查看光标所在区域下一事件。
按“菜单”键可以在待机界面和主菜单之间切换一、自检操作待机界面下点击“自检”键后，系统提示输入密码，输入密码“↑↓←→”，主机完成自检。
二、主机复位操作待机界面下点击“复位”键后，系统提示输入密码，输入密码“↑↓←→”，主机完成复位。
三、消音操作点击主面板上的消音按钮即可四、设备信息查看1、火警信息（红色指示灯）：主菜单下按“0（火警）”黑色光标所在之处即为所有的火警信息，通过“↑↓”键和“确定”键便可查看具体信息。
2、故障信息（黄色指示灯）：：主菜单下按“4（故障）”黑色光标所在之处即为所有的火警信息，通过“↑↓”键和“确定”键便可查看具体信息。
3、反馈、命令、请求等查看方法与火警和故障一样查询即可五、“屏蔽”（若遇某个设备无法当时修复时，经领导确认后可以暂时屏蔽该设备，该设备屏蔽后，如该区域有火警时此设备无法报警。
）在临近界面下按“F1”“屏蔽”后输入密码“→→→→”再输入要屏蔽设备的地址（如：02043）按“确认”键，则该设备被屏蔽。
如要取消屏蔽，可先按“屏蔽”键再按“↑”或“↓”选中要解除屏蔽的设备，按“F2”“屏蔽”即取消屏蔽。
六、强制启动外部设备（1）主菜单下按“7（启动）”键，（2）按系统提示输入启动密码“→→→→(四个向右箭头)”，（3）再按提示输入要启动的设备的回路及地址（回路为2位数，地址为3位数，不足的要用0补足，如要启动5回路的20号就输入05020），（4）点击“确认”键完成操作。
JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书目录第一章概述............................................... 错误!未定义书签。
第二章技术特性........................................... 错误!未定义书签。
第三章结构特性........................................... 错误!未定义书签。
第四章安装与调试......................................... 错误!未定义书签。
第五章使用与操作......................................... 错误!未定义书签。
第八章故障分析与排除..................................... 错误!未定义书签。
第九章注意事项........................................... 错误!未定义书签。
第一章概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。
它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。
本火灾报警控制器联动型适用国家标准GB4717-2005《火灾报警控制器通用技术条件》和GB16806—1997《消防联动控制设备通用技术条件》。
LD128EⅡ采用稳定、可靠的嵌入式控制部件及DCS的设计方式，保证系统长时间正常运行。
通过驱动板可方便地扩充探测回路。
同样，在系统的设计时充分考虑了在多机联网时的应用，采用对等式无主从的网络构架，在任何一台主机上均可以看到其它主机的信息，可实现主机之间的冗余和备份。
网络采用CAN(Control Area Networks)Bus（现场局域控制总线）方式，特别适合于消防、自动控制等工业领域，具有通讯稳定可靠，高抗干扰等特性。
利达LD128EII消防主机图解教程•主机概述与特点•硬件组成与安装步骤•软件操作界面介绍•报警处理流程及方法目录•故障诊断与排除技巧•实际操作演练与考核主机概述与特点LD128EII消防主机简介0102主要功能及应用场景通过接入感烟、感温等探测器，实时监测火灾险情并发出声光报警。
可与消防设备、安防系统等实现联动，自动或手动控制相关设备的启停。
提供直观的图形化界面，方便用户查看设备状态、报警信息等。
适用于住宅、办公楼、工厂、仓库等不同场所的火灾报警需求。
火灾探测与报警联动控制图形化显示多种应用场景技术参数与性能指标01020304容量通讯方式响应时间电源要求外观结构及接口说明外观结构接口说明硬件组成与安装步骤关键硬件部件介绍显示屏幕打印机用于显示系统状态、报警信息等内容的液晶显示屏。
用于打印系统事件记录、报警信息等内容的设备。
主机板按键面板电源模块集成消防控制核心功能的主电路板。
包含操作按键，用于实现系统控制、功能切换等。
为主机提供稳定工作电压的电源部件。
安装前准备工作确认安装环境准备安装工具检查主机配件阅读安装说明连接电源模块将电源模块与主机板连接，接通电源测试主机是否正常工作。
将打印机固定在机柜内，连接好打印线并确保打印正常。
连接按键面板将按键面板与主机板连接，测试按键功能是否正常。
安装主机板将主机板固定在机柜内，连接安装显示屏幕将显示屏幕安装在主机面板上，主机安装流程详解接线方法及注意事项接线方法注意事项在接线过程中，应注意避免短路、断路等现象的发生；同时，要确保线缆的走向整齐、美观，方便后期维护。
软件操作界面介绍登录界面与主界面布局登录界面主界面布局设备监控菜单报警信息菜单系统设置菜单030201菜单功能选项说明帮助文档快捷键，快速查看软件使用说明。
F1Ctrl+C/VAlt+TabEsc复制粘贴快捷键，方便进行信息复制和粘贴操作。
程序切换快捷键，快速在多个程序间进行切换。
退出当前操作或返回上一级菜单。
北京利达LD128E‖主机及联动控制操作说明
一、火警的一般处理
火灾发生，组织扑救工作。
点型感烟：摘下探头，擦掉灰尘，重新装上，
若复位不了，可进行屏蔽操作。
手动按钮：现场用钥匙复原，按右下角的复位键，然后按屏幕左上角的主机复位，若复位不了，可进行屏蔽操作。
消火栓按钮：现场用钥匙复原，若复位不了，可进行屏蔽操作。
二、动作的一般处理
当主机收到火警信息时，会自动联动以下现场设备，可根据显示部位和设备类型现场查看
1.声光报警器
2. 非消防电源强切
3.消防广播
4.电梯迫降
三、故障的一般处理
或备电故障等，通知我公司进行处理。
四、屏蔽与释放的操作
五、启动方式设置
1、再√即可。
2、再√即可。
LD128EII主机操作流程1、主菜单2、地址查看本系统设备地址表示方式为五位数表示：如01009，表示第1回路9号；02198，表示第2回路198号。
3、位图查看按“位图”键，进入总回路列表，点击相应回路进入下图。
其中“T”表示探测类设备，“M”表示控制类模块；红色表示有火警发生，黄色表示故障，青色表示请求，指火警发生时要求启动的相应部位的设备（只适用于“全局手动”时，“全局自动”状态时无请求，设备直接启动，显示在命令行）4、火警查看：在主菜单界面下，按“火警信息”键，查看所有火警。
5、“手动/自动”转换：在主菜单界面下，按“控制面板”键，输入密码：“6789”进入控制面板菜单。
点击“启动方式”，进入“全局手动/全局自动”选择。
“全局手动”状态：表示发生火警时需要人工手动起动外部设备，现场设备不会自动动作。
“全局自动”状态：表示发生火警后立刻消防主机会自动启动相应现场设备，不再需要人工手动起动。
6、打印机设置在主菜单界面下，按“控制面板”键，输入密码：“6789”进入控制面板菜单。
点击“打印机”，进入打印机设置。
如图：选择想要打印的内容，再点击青色钩保存设置。
7、设备的启动/停止/屏蔽当设备处于火警或故障状态，又不能处理时，请使用“屏蔽”功能。
进入位图选择设备如下图，点击“屏蔽”即可；需解除“屏蔽”时，按上述操作再点击一次“屏蔽”，即可解除屏蔽。
设备的启动/停止操作同“屏蔽”8、多线手动盘多线盘是单独的设备，在火警发生时，同时主机在“全局自动”手动盘在“允许”状态下，相应部位的设备会自动启动，面板“启动”灯点亮。
注：打开手动盘“允许”锁，不管在什么状态下，按下手动盘按钮键都可以启动该设备。
设备动作后，返回回答信号，“回答”灯点亮。
9、系统复位：按“复位”键，进入复位界面，点击“主机复位”后消防主机自动复位。
（外部设备发生火警时，需要现场先复位，再主机复位。
）北京利达华信电子有限公司。
北京利达LD128EII主机使用说明书JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书目录第一章概述 0第二章技术特性...................................................................................................................................................... 0-3第三章结构特性....................................................................................................................................................... 4-6第四章安装与调试................................................................................................................................................. 6-7第五章使用与操作................................................................................................................................................... 7-43第八章故障分析与排除 (44)第九章注意事项 (45)第一章概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。
它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。
LD128EII主机操作流程
1、主菜单
2、地址查看
本系统设备地址表示方式为五位数表示：如01009，表示第1回路9号；02198，表示第2回路198号。
3、位图查看
按“位图”键，进入总回路列表，点击相应回路进入下图。
其中“T”表示探测类设备，“M”表示控制类模块；红色表示有火警发生，黄色表示故障，青色表示请求，指火警发生时要求启动的相应部位的设备（只适用于“全局手动”时，“全局自动”状态时无请求，设备直接启动，显示在命令行）
4、火警查看：
在主菜单界面下，按“火警信息”键，查看所有火警。
5、“手动/自动”转换：
在主菜单界面下，按“控制面板”键，输入密码：“6789”进入控制面板菜单。
点击“启动方式”，进入“全局手动/全局自动”选择。
“全局手动”状态：表示发生火警时需要人工手动起动外部设备，现场设备不会自动动作。
“全局自动”状态：表示发生火警后立刻消防主机会自动启动相应现场设备，不再需要人工手动起动。
6、打印机设置
在主菜单界面下，按“控制面板”键，输入密码：“6789”进入控制面板菜单。
点击“打印机”，进入打印机设置。
如图：
选择想要打印的内容，再点击青色钩保存设置。
7、设备的启动/停止/屏蔽
当设备处于火警或故障状态，又不能处理时，请使用“屏蔽”功能。
进入位图选择设备如下图，点击“屏蔽”即可；需解除“屏
蔽”时，按上述操作再点击一次“屏蔽”，即可解除屏蔽。
设备的启动/停止操作同“屏蔽”
8、多线手动盘
多线盘是单独的设备，在火警发生时，同时主机在“全局自动”手动盘在“允许”状态下，相应部位的设备会自动启动，面板“启动”灯点亮。
注：打开手动盘“允许”锁，不管在什么状态下，按下手动盘按钮键都可以启动该设备。
设备动作后，返回回答信号，“回答”灯点亮。
9、系统复位：
按“复位”键，进入复位界面，点击“主机复位”后消防主机自动复位。
（外部设备发生火警时，需要现场先复位，再主机复位。
）
