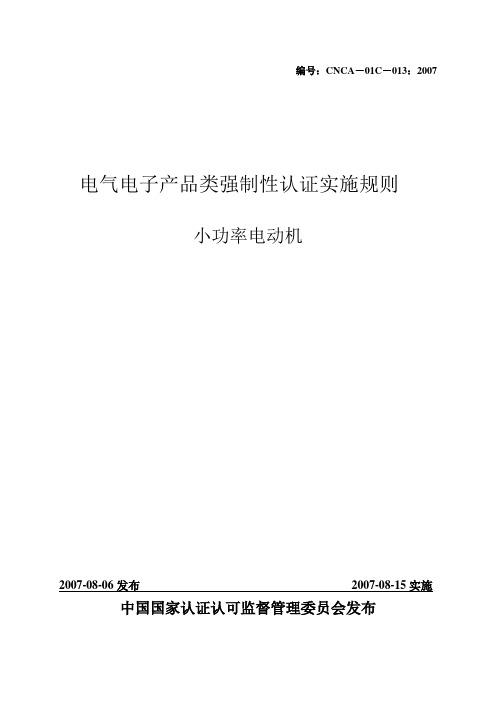

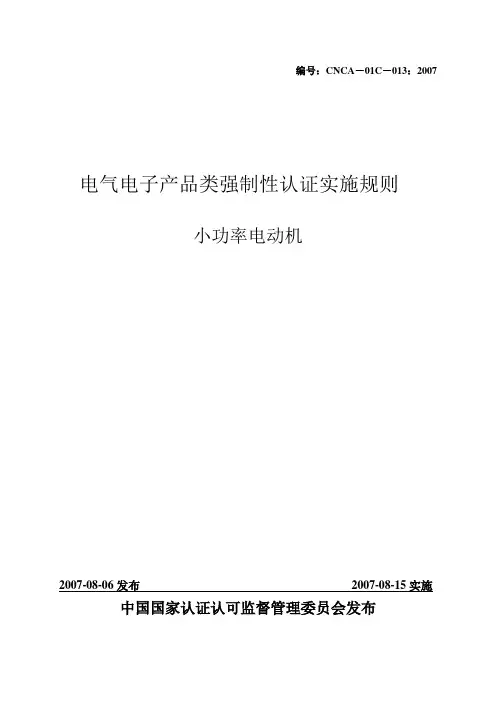

编号：CNCA－01C－013：2007电气电子产品类强制性认证实施规则小功率电动机2007-08-06发布2007-08-15实施中国国家认证认可监督管理委员会发布目录1.适用范围 (2)2.认证模式 (2)3.认证的基本环节 (2)3.1认证的申请 (2)3.2型式试验 (2)3.3初始工厂检查 (2)3.4认证结果评价与批准 (2)3.5获证后的监督 (2)4.认证实施 (2)4.1认证的申请 (2)4.2型式试验 (3)4.3初始工厂检查 (5)4.4认证结果评价与批准 (6)4.5获证后的监督 (7)5.认证证书 (9)5.1认证证书的保持 (9)5.2认证证书覆盖产品的扩展 (10)5.3认证证书的暂停、注销和撤销 (10)6.强制性产品认证标志的使用 (11)6.1准许使用的标志样式 (11)6.2 变形认证标志的使用 (11)6.3 加施方式 (11)6.4 标志位置 (12)7.收费 (12)8.其他要求 (12)附件1 (13)附件2 (15)附件3 (18)附件4 (20)附件5 (25)附件6 (28)1. 适用范围本规则适用于额定电压36V以上（不含36V），直流1500V、交流1000V 以下的驱动用小功率电动机，包括：（1）转速折算到1500 r/min时，最大连续定额不超过1.1 kW的各类交流异步电动机、交流同步电动机；（2）最大连续定额不超过1.1 kW的交流换向器电动机、直流电动机。
注1：额定功率≤同步转速×1.1 kW/1500。
注2：不包括防爆电动机和控制电动机（如伺服电动机、步进电动机、自整角机、旋转变压器、测速发电机、感应移相器等）。
注3：不适用于有一种定额超出以上适用范围的多电压、多转速电动机。
2. 认证模式型式试验+初始工厂检查+获证后监督。
3. 认证的基本环节3.1 认证的申请3.2 型式试验3.3 初始工厂检查3.4 认证结果评价与批准3.5 获证后的监督4．认证实施的基本要求4.1 认证的申请4.1.1 申请单元划分原则上按电动机品种、用途、工作原理、安全结构（外壳防护等级、冷却方式、保护方式）、外壳材料（金属和非金属）、绕组材料、制造工艺、绝缘等级、工作制的不同划分单元（见附件1）。
小功率电机产品描述-申请人填(中文)

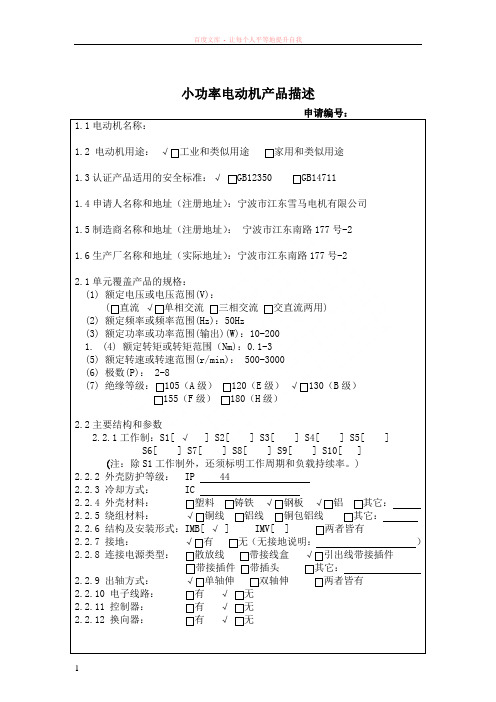

小功率电动机产品描述1.1电动机名称：1.2 电动机用途：√工业和类似用途家用和类似用途1.3认证产品适用的安全标准：√GB12350 GB147111.4申请人名称和地址（注册地址）：宁波市江东雪马电机有限公司1.5制造商名称和地址（注册地址）：宁波市江东南路177号-21.6生产厂名称和地址（实际地址）：宁波市江东南路177号-22.1单元覆盖产品的规格：(1) 额定电压或电压范围(V)：(直流√单相交流三相交流交直流两用)(2) 额定频率或频率范围(Hz)：50Hz(3) 额定功率或功率范围(输出)(W)：10-2001.(4) 额定转矩或转矩范围（Nm)：0.1-3(5) 额定转速或转速范围(r/min)： 500-3000(6) 极数(P)： 2-8(7) 绝缘等级：105（A级）120（E级）√130（B级）155（F级）180（H级）2.2主要结构和参数2.2.1工作制：S1[ √ ] S2[ ] S3[ ] S4[ ] S5[ ]S6[ ] S7[ ] S8[ ] S9[ ] S10[ ] (注：除S1工作制外，还须标明工作周期和负载持续率。
)2.2.2 外壳防护等级： IP 442.2.3 冷却方式： IC2.2.4 外壳材料：塑料铸铁√钢板√铝其它：2.2.5 绕组材料：√铜线铝线铜包铝线其它：2.2.6 结构及安装形式：IMB[ √ ] IMV[ ] 两者皆有2.2.7 接地：√有无（无接地说明：）2.2.8 连接电源类型：散放线带接线盒√引出线带接插件带接插件带插头其它：2.2.9 出轴方式：√单轴伸双轴伸两者皆有2.2.10 电子线路：有√无2.2.11 控制器：有√无2.2.12 换向器：有√无2.3 单元型号命名方式说明（型号中每一个代号（或字母）的含义）：例: YS XX-X-X1 2 3 41—规格代号；2—表示中心高或机座号；3—铁心类别；4—极数型号功率极数代号极2.4 单元覆盖产品的差异说明：2.4.1 申请单元中有 10W-200W种功率等级。
编号：CNCA-01C-013小功率电动机认证实施细则(补充条件)
编号：CNCA—01C—013：2001/A1 电气电子产品类强制性认证实施规则小功率电动机补充件2004-01-16发布2004-05-01实施中国国家认证认可监督管理委员会发布该补充件是对《电气电子产品强制性认证实施规则小功率电动机产品》（编号：CNCA-01C-013:2001）（以下简称《小功率电动机认证实施规则》）的补充，应与《小功率电动机认证实施规则》一并使用。
1．适用范围本规则适用于按GB 14711标准进行考核的小型电机中低端功率电动机，功率范围电动机的同步转速折算到1500转/分时，最大连续定额不超过1.1千瓦2.认证的申请2．1申请单元的划分原则上按产品型号申请认证，同一制造商、同一产品型号但生产厂不同的产品不可为一个申请单元。
单元划分如下：1）Y系列（IP44）三相异步电动机2）YD系列（IP44）变极多速三相异步电动机3）YZC系列（IP44）低噪声三相异步电动机4）YH系列（IP44）高转差率三相异步电动机5）YCT系列电磁调速电动机6）YCTD系列电磁调速电动机7）YCJ系列齿轮减速三相异步电动机8）Y2系列（IP54）三相异步电动机9）Y2E系列（IP54）三相异步电动机10）YDT系列（IP44）变极多速三相异步电动机11）YEP系列（IP44）旁磁制动三相异步电动机12）YEJ系列（IP44）电磁制动三相异步电动机13）Y-W系列及Y-WF系列户外及户外化学腐蚀三相异步电动机14）Y-F系列防腐蚀型三相异步电动机15）Y-M系列木工用三相异步电动机16）振动源三相异步电动机17）YLJ系列力矩三相异步电动机18）CK系列三相异步电动机19）小型变频变压调速电动机20）小型平面制动三相异步电动机21）YDF2系列阀门电动装置用三相异步电动机未列入的其它系列小功率电机的申请单元可参照本目录中类似产品予以确定。
2.2 申请时需提交的文件资料申请认证应提交正式申请书，并随附以下文件：1）产品总装图、电气原理图、线路图等；2）产品描述3）产品标准一份（若执行国家标准、行业标准，可注明标准编号而不必提供标准。
-中国节能产品认证规则
第1页 共1页
CQC31-461113-2011 小功率电动机
4.2.3 样品及资料处置 检验结束并出具检验报告后，有关检验记录和相关资料由检测机构保存，样品按 CQC 有关要求处置。
产品名称
小功率三相异步电动机 电容运转异步电动机 电容起动异步电动机 双值电容异步电动机 房间空调器风扇电动机
表 1 检测单元划分原则及选样原则、数量
6．认证结果评价与批准 6.1 认证结果评价与批准
CQC 对产品检验结论、工厂检查结论进行综合评价。评价合格后，按认证单元向申请人颁发认证证书。
6.2 认证时限 在完成产品检验和工厂检查后，对符合认证要求的，一般情况下在 30 天内颁发认证证书。
6.3 认证终止 当产品检验不合格或工厂检查不通过时，CQC 做出不合格决定，终止认证。终止认证后如要继续认证，
5.2 初始工厂检查时间
一般情况下，产品检验合格后，再进行初始工厂检查。工厂检查原则上应在产品检验结束后一年内完 成，否则应重新进行产品检验。初始工厂检查时，工厂应生产申请认证范围内的产品。
根据工厂的生产规模确定工厂检查人日数，初始工厂检查人日数见表 5。如果申请认证产品未获安全认 证证书，可增加 1 人日进行安全项目的检查；如果 CCC 认证或 CQC 标志认证工厂检查同时进行，可减少 1 人 日数。
制定单位：中国质量认证中心 参与起草单位：广州威凯检测技术研究院、上海电器设备检测所参与制定。 主要起草人：罗妍、罗军波、倪立新、梁斌。
CQC31-461113-2011 小功率电动机
1．适用范围 本规则适用于 690V 及以下的电压和 50Hz 交流电源供电的小功率三相异步电动机（2、4、6 极，10W～
注3.工厂应具备完成所申请认证产品确认检验的设备能力。
CQC31-461113-2011 小功率电动机
4.2.3 样品及资料处置 检验结束并出具检验报告后，有关检验记录和相关资料由检测机构保存，样品按 CQC 有关要求处置。
产品名称
小功率三相异步电动机 电容运转异步电动机 电容起动异步电动机 双值电容异步电动机 房间空调器风扇电动机
表 1 检测单元划分原则及选样原则、数量
6．认证结果评价与批准 6.1 认证结果评价与批准
CQC 对产品检验结论、工厂检查结论进行综合评价。评价合格后，按认证单元向申请人颁发认证证书。
6.2 认证时限 在完成产品检验和工厂检查后，对符合认证要求的，一般情况下在 30 天内颁发认证证书。
6.3 认证终止 当产品检验不合格或工厂检查不通过时，CQC 做出不合格决定，终止认证。终止认证后如要继续认证，
5.2 初始工厂检查时间
一般情况下，产品检验合格后，再进行初始工厂检查。工厂检查原则上应在产品检验结束后一年内完 成，否则应重新进行产品检验。初始工厂检查时，工厂应生产申请认证范围内的产品。
根据工厂的生产规模确定工厂检查人日数，初始工厂检查人日数见表 5。如果申请认证产品未获安全认 证证书，可增加 1 人日进行安全项目的检查；如果 CCC 认证或 CQC 标志认证工厂检查同时进行，可减少 1 人 日数。
制定单位：中国质量认证中心 参与起草单位：广州威凯检测技术研究院、上海电器设备检测所参与制定。 主要起草人：罗妍、罗军波、倪立新、梁斌。
CQC31-461113-2011 小功率电动机
1．适用范围 本规则适用于 690V 及以下的电压和 50Hz 交流电源供电的小功率三相异步电动机（2、4、6 极，10W～
注3.工厂应具备完成所申请认证产品确认检验的设备能力。
电动旋转电机参数
电动旋转电机是一种小型传动减速电机，主要传动结构由微型驱动电机、减速齿轮箱集成制造组装而成，输出功率在50W以内，电压在24V以下的小功率的传动电机；微型电机，是一种体积、容量较小，输出功率一般在数百瓦以下，用途、性能及环境条件要求特殊的一类电动机。

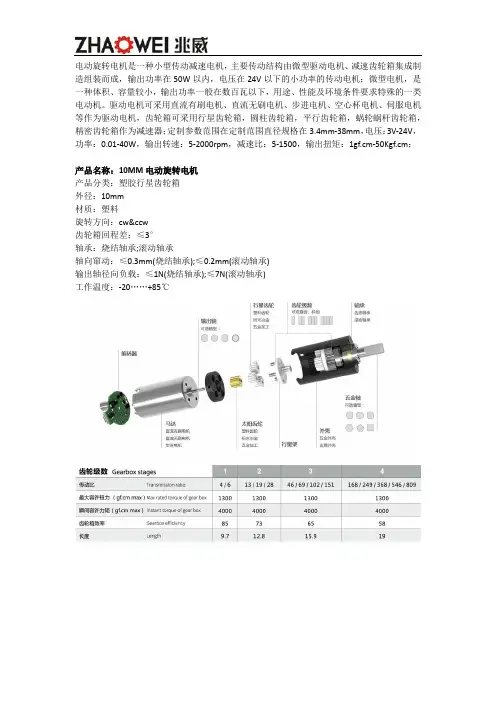

驱动电机可采用直流有刷电机、直流无刷电机、步进电机、空心杯电机、伺服电机等作为驱动电机，齿轮箱可采用行星齿轮箱，圆柱齿轮箱，平行齿轮箱，蜗轮蜗杆齿轮箱，精密齿轮箱作为减速器；定制参数范围在定制范围直径规格在3.4mm-38mm，电压：3V-24V，功率：0.01-40W，输出转速：5-2000rpm，减速比：5-1500，输出扭矩：1gf.cm-50Kgf.cm；产品名称：10MM电动旋转电机产品分类：塑胶行星齿轮箱外径：10mm材质：塑料旋转方向：cw&ccw齿轮箱回程差：≤3°轴承：烧结轴承;滚动轴承轴向窜动：≤0.3mm(烧结轴承);≤0.2mm(滚动轴承)输出轴径向负载：≤1N(烧结轴承);≤7N(滚动轴承)工作温度：-20 (85)产品名称：20MM减速齿轮箱产品分类：塑胶行星齿轮箱外径：20mm材质：塑料旋转方向：cw&ccw齿轮箱回程差：≤3°（可定制）轴承：烧结轴承;滚动轴承轴向窜动：≤0.1mm(烧结轴承);≤0.1mm(滚动轴承)输出轴径向负载：≤30N(烧结轴承);≤50N(滚动轴承)输入速度:≤15000rpm工作温度：-20 (85)微型电动旋转电机参数、规格范围：尺寸规格系列：3.4mm、4mm、6mm、8mm、10mm、12mm、16mm、18mm、20mm、22mm、24mm、28mm、32mm、38mm；材质系列：塑胶行星齿轮箱、金属行星齿轮箱输出力矩范围：1gf-cm至50kg-cm；减速比范围：5-1500；输出转速范围：5-2000rpm；特点：体积小、扭矩大、减速范围广、精度高、寿命长、耐用，噪音小等特点。
