Auto CAD教案2014

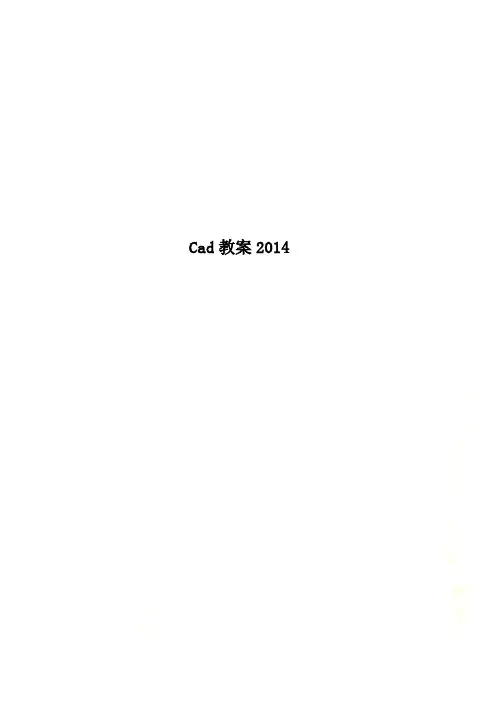

Cad教案2014AUTO CAD 2007教案目录返回操作：CTRL+Z、U+空格、三、4、多义线（PL）５、文字命令（Ｔ）６、对象捕捉（F3）７、圆弧（A）８、椭圆（EL）8、正多边形（POL）9、填充命令（H）四、1.删除、（E）2.移动、（M）3.复制、（Co）4.旋转、（Ro）5.偏移、（O）6.镜像命令（Mi）7.阵列、（Ar）8.等分点、（Div）8.编辑文字命令（Ed）=双击文字五、１缩放、（SC３剪切、（TR）４延伸、（EX）５圆角、（Ｆ）６切角命令（ＣＨＡ）７炸开（X）８编辑（ＰＥ）９辅助命令（各种查询）10、图块的创建六图层、七、线形样式七、尺寸标注线性标注：DLI 水平或竖直对齐标注：Dal弧长标注：Dar半径标注：DRA直径标注：DDI角度标注：DAN连续标注：DCO引线标注：LE八、图框、打印九、将CAD转化成JPEG图片十、施工图纸十、实践教学内容：一、掌握CAD工作界面的组成标题行、下拉菜单、工具条、绘图区、命令行、状态栏二、常用命令：通过菜单栏1、Ctrl+o、打开2、CTRL+S、保存3、CTRL+N、新建4、 ESC、取消操作★5、空格键 = 回车键：执行命令结束命令重复上次命令6、滑轮功能：视图缩放：滚动滑轮双击滑轮全图显示视图平移：按住滑轮7、坐标系统：相对直角坐标系：@ X ，Y相对极坐标系：@ ρ <θ8、返回操作：CTRL+Z、U+空格9、删除：Ｄｅｌｅｔｅ键１０动态输入：Ｆ１２切换键---------------------------------------------------------三、绘制二维图形1、直线命令 ( L )★长度输入：给定方向，输入长度值，空格利用相对坐标，输入端点坐标★正交F8：水平＼竖直方向闭合图形：Ｃ回退操作：Ｕ＋空格2、矩形（REC）、REC空格―――任点一点―――＠长（宽），宽（长）空格3、圆（C）C空格―――任点一点作为圆心―――输入半径值，空格4、多义线（PL）、1）用法与直线相同，结果不同（是一个整体）2）宽度Ｗ：箭头3)弧度Ａ５、文字命令（Ｔ）Ｔ空格――拖出文本框――字体、字高――打字――确定双击文字可以修改６、对象捕捉（F3、）执行绘图命令过程中使用右键点击状态栏中的“对象捕捉”进行设定作业练习：绘制教室墙体平面图------------------------------------------111111111四编辑图形1、删除、（E）2、移动、（M）复制、（Co）Co（M）空格---选择形体空格确认---任点一点作为基点---给定方向---输入数值3、旋转、（Ro）Ro空格---选择形体空格确认---任点一点作为基点---输入角度值逆时针---正顺时针---负练习作业：基本图形绘制、填充单一房间平面图，及家具。

【最新整理，下载后即可编辑】目录第一章初识AutoCAD 2013 ········4页第二章辅助绘图·············6页第三章绘制简单二维图形对象·······9页1．·····················································绘制直线、构造线、射线···········9页2．·····················································绘制点、矩形、正多边形··········10页3．·····················································绘制圆、圆弧、椭圆、椭圆弧········14页第四章绘制复杂的二维图形········17页绘制多线、多段线、修订云线、样条曲线17页第五章使用面域与文字的创建·······22页第六章图案填充与创建管理块命令·····23页第七章使用图形编辑命令·········30页1.删除、复制、镜像、偏移······30页2.阵列、移动、旋转、缩放、拉伸··33页3.修剪、延伸、打断与打断于点····36页4.倒角与圆角、分解·········40页第八章图层的使用与管理·········42页第九章尺寸标注的创建与编辑·······47页1.尺寸标注的组成、创建与设置标注的样式47页2.尺寸标注的类型··········57页第十章三维对象的创建及编辑·······61页1.绘制三维实体···········61页2.三维实体的编辑··········71页3.渲染三维实体···········76页第十一章图形的输出、打印·········81页第十二章设计理念·············82页Auto CAD是由美国Autodesk公司开发的专门用于计算机绘图设计的软件，Auto CAD的绘图功能、三维绘图功能非常强大，可以绘制出逼真的模型，目前Auto CAD己经广泛应用于机械、建筑、电子、航天和水利等工程领域。

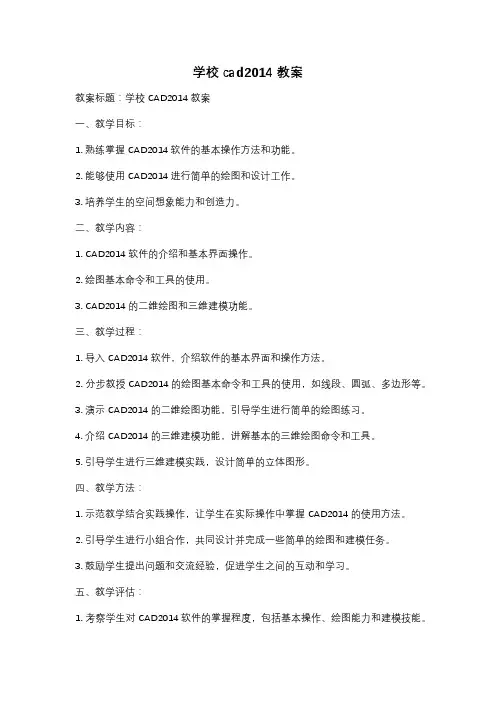

学校cad2014教案教案标题：学校CAD2014教案一、教学目标：1. 熟练掌握CAD2014软件的基本操作方法和功能。

2. 能够使用CAD2014进行简单的绘图和设计工作。

3. 培养学生的空间想象能力和创造力。

二、教学内容：1. CAD2014软件的介绍和基本界面操作。

2. 绘图基本命令和工具的使用。

3. CAD2014的二维绘图和三维建模功能。

三、教学过程：1. 导入CAD2014软件，介绍软件的基本界面和操作方法。

2. 分步教授CAD2014的绘图基本命令和工具的使用，如线段、圆弧、多边形等。

3. 演示CAD2014的二维绘图功能，引导学生进行简单的绘图练习。

4. 介绍CAD2014的三维建模功能，讲解基本的三维绘图命令和工具。

5. 引导学生进行三维建模实践，设计简单的立体图形。

四、教学方法：1. 示范教学结合实践操作，让学生在实际操作中掌握CAD2014的使用方法。

2. 引导学生进行小组合作，共同设计并完成一些简单的绘图和建模任务。

3. 鼓励学生提出问题和交流经验，促进学生之间的互动和学习。

五、教学评估：1. 考察学生对CAD2014软件的掌握程度，包括基本操作、绘图能力和建模技能。

2. 通过学生的实际作品和表现来评价其学习成果和创造能力。

3. 鼓励学生积极参与课堂讨论和展示，展示他们的设计作品和想法。

六、教学资源：1. CAD2014软件及相关教学资料。

2. 课堂投影仪、电脑和相关绘图设备。

七、教学反思：1. 结合学生的实际情况和反馈，及时调整教学内容和方法，以提高教学效果。

2. 鼓励学生提出意见和建议，促进教学过程的不断改进和完善。

以上是针对学校CAD2014教案的初步设计，希望能够为您提供一些参考和指导。

如果有需要进一步完善或调整，欢迎您提出意见和建议。

第1章AutoCAD 2014入门AutoCAD是由美国Autodesk公司开发的通用计算机辅助设计软件。

在深入学习AutoCAD绘图软件之前，本章首先介绍AutoCAD 2014的概述、用户界面、基本文件操作和绘图环境设置等基本知识，使读者对AutoCAD及其操作方式有一个全面的了解和认识，为熟练掌握该软件打下坚实的基础。

了解AutoCAD软件的基本功能和应用范围。

了解AutoCAD的用户界面构成，掌握工作空间的切换方法。

掌握AutoCAD文件的新建、打开、保存等操作方法。

掌握AutoCAD的图形界限、绘图单位、背景颜色等环境设置操作。

1.1 AutoCAD概述AutoCAD是美国Autodesk公司首次于1982年开发的自动计算机辅助设计软件，用于二维绘图、详细绘制、设计文档和基本三维设计，现已成为国际上广为流行的绘图工具。

经过多年的发展，最新版本的AutoCAD 2014于2013年5月正式面市，本书的内容即是基于该最新版本编写的。

1.1.1 什么是AutoCADAutoCAD的全称是Auto Computer Aided Design，即计算机辅助设计，作为一款通用的计算机辅助设计软件，它可以帮助用户在统一的环境下灵活完成概念和细节设计，并在一个环境下创作、管理和分享设计作品，所以十分适合广大普通用户使用。

AutoCAD是目前世界上应用最广的CAD软件，市场占有率居世界第一。

该软件具有如下特点。

具有完善的图形绘制功能。

具有强大的图形编辑功能。

可以采用多种方式进行二次开发或用户定制。

可以进行多种图形格式的转换，具有较强的数据交换能力。

支持多种硬件设备。

支持多种操作平台。

具有通用性和易用性，适用于各类用户。

与以往版本相比，AutoCAD 2014又增添了许多强大的功能，从而使AutoCAD系统更加完善。

虽然AutoCAD本身的功能集已足以协助用户完成各种设计工作，但用户还可以通过AutoCAD的脚本语言——Auto Lisp进行二次开发，将AutoCAD改造成为满足各专业领域的专用设计工具，包括建筑、机械、电子、室内装潢以及航空航天等工程设计领域。

Cad教案2014.AutoCAD 2007 教学大纲一、掌握 AutoCAD 工作界面的组成标题行下拉菜单工具条绘图区命令行状态栏二、常用命令打开：Ctrl+O保存：Ctrl+S新建：Ctrl+N取消操作：XXX空格键=回车键：执行命令、结束命令、重复上次命令滑能：视图缩放、双击滑轮全图显示、视图平移坐标系统：相对直角坐标系、相对极坐标系返回操作：Ctrl+Z、U+空格删除：Delete键动态输入：F12切换键三、绘制二维图形直线命令(L)长度输入：给定方向，输入长度值，空格利用相对坐标，输入端点坐标正交F8：水平\竖直方向闭合图形：C回退操作：U+空格矩形（REC）REC空格―――任点一点―――@长（宽），宽（长）空格圆（C）C空格―――任点一点作为圆心―――输入半径值，空格多义线（PL）用法与直线相同，结果不同（是一个整体）宽度W：箭头弧度A文字命令（T）T空格――拖出文本框――字体、字高――打字――确定双击文字可以修改四、编辑图形删除（E）XXX（M）复制（Co）旋转（Ro）偏移（O）镜像命令（Mi）阵列（Ar）等分点（Div）编辑文字命令（Ed）=双击文字五、修改图形缩放（SC）拉伸（S）剪切（TR）延伸（EX）圆角（F）切角命令（CHA）炸开（X）编辑（PE）辅助命令（各种查询）图块的创建六、图层七、线型样式八、尺寸标注线性标注：DLI水平或竖直对齐标注：Dal弧长标注：Dar半径标注：DRA直径标注：DDI角度标注：XXX连续标注：DCO引线标注：LE九、图框、打印十、将 AutoCAD 转化成 JPEG 图片十一、施工图纸制作实践对象捕捉是在绘图命令过程中使用的功能。

可以通过右键点击状态栏中的“对象捕捉”进行设定。

练作业可以是绘制教室墙体平面图。

圆弧可以通过点三点任意绘制，也可以利用圆心和半径绘制。

在利用圆心和半径绘制时，需要根据命令行提示进行操作。

椭圆的绘制也需要根据命令行提示进行操作。

教案用纸（1）《走进AutoCAD》课题1 初识AutoCAD一、 AutoCAD在机械设计中的应用AutoCAD是美国Autodesk公司1982年开发的计算机辅助设计软件，至今已有28年了，主要应用领域有，机械制造业、电子工业、建筑业等。

AutoCAD提供了绘图所需要的各种工具，并具有手工绘图无法比拟的优点，其主要优点如下：●可以将常用图形（如轴承、螺栓、螺母等）分别建成图库，供随时调出使用；●当一张图纸上有多个相同图形、或者所绘图形对称于某一直线时，可利用复制、镜像、阵列等功能快速地从已有图形得到；●可以将已有零件图组装成装配图，也可通过装配图拆零件图；打印图纸、存储绘图文件即方便又可靠，特别是粗细线的绘制。

AutoCAD 不便之处：当绘制图幅较大的图形时，由于计算机屏幕的限制，用户不能很直观地查看整个图形，而只能通过缩放、显示移动等功能了解全图。

图1-1 AutoCAD 工作界面二、启动AutoCAD在使用AutoCAD 之前，首先要掌握AutoCAD 的启动和退出的方法。

1、启动AutoCAD2011同学们可以双击桌面上的AutoCAD2011快捷图标单击“开始”菜单中的相应命令来启动AutoCAD2011应用程序 2、退出AutoCAD2011在使用完AutoCAD2011应用程序后，单击AutoCAD2011应用程序窗口右上角的“关闭”按钮；或单击“菜单浏览器”按钮，然后在弹出的菜单中选择“退出AutoCAD ”命令，即可退出AutoCAD2011应用程序，如图1-5所示。

三、 工作界面介绍启动AutoCAD 只需要用鼠标双击AutoCAD 的图标，即可进入其工作界面，如图1-1所示。

1．标题栏―――左侧有AutoCAD 版本、文件路径、文件名；右侧有窗口最小化、最大化的转换，关闭。

2．菜单栏―――自左至右有“文件”“编辑”“视图”“输入”“格式”“工具”“绘图”“标注”“修改”“窗口”“帮助”⑴ 右侧有“”的菜单项，表示还有子菜单； ⑵ 右侧有“．．．”的菜单项，表示还有对话框； ⑶ 右侧没有内容的菜单项，单击后执行该命令。
