成品油库建设标准
- 格式:pdf
- 大小:2.48 MB
- 文档页数:64
石化油库建设标准文稿归稿存档编号:[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-编制说明为规范中国石化销售企业所属成品油库新建、改扩建项目的工程管理,采用先进的工艺设备、控制技术和设计理念,充分发挥油库在销售环节的功能,全面提升油库管理水平,以满足成品油市场全面开放后的需求。
结合行业特点,针对销售企业油库普遍存在的主要问题,在总结“试点油库”经验和《中国石化销售企业油库改造设计导则》试行的基础上,我们编制了《中国石化销售企业油库建设标准》,以指导油库新建、改造过程中所涉及的油库规模、铁路收发油、公路发油、管道收发油工作流程以及油品计量、安全监控系统、供配电系统、安全及环保等系统设计方案的确定。
新建及改造后的油库应达到“布局合理、技术先进、安全可靠、管理方便、绿化美化、本质安全、防止污染、确保油品质量”。
本标准归纳了新建、改扩建成品油库需注意的设计要点和建设过程中需执行的国家、行业相关标准、规范。
在符合国家及行业标准、规范的基础上,应严格按本标准执行。
附图部分包括油库工艺流程图、发油棚建筑效果及发油平台布置图及实景照片等,供各单位参考。
鉴于本标准系初次编制,希望各单位在试行过程中,注意积累资料,总结经验,如发现有需要修改和补充之处,请将意见和资料寄送油品销售事业部发展规划处,以便今后修改时参考。
目录1.总则 (1)2.采用的主要标准、规范 (3)3.总平面布置及建(构)筑物 (5)3.1总平面布置要求3.2建(构)筑物4.铁路收发油系统 (8)4.1一般规定4.2工艺流程4.3设备选型及安装要求4.4电气5.水路收发油系统 (12)5.1工艺流程5.2设备选型及安装要求5.3配套设施6.公路发油系统 (14)6.1一般规定6.2工艺流程6.3设备选型及安装要求6.4电气7.储油罐区 (16)7.1轻油罐区布置原则7.2库容的确定7.3油罐选型7.4工艺管道7.5电气及防雷防静电7.6油罐及管道防腐8.消防系统 (20)8.1泡沫灭火系统8.2消防给水9.自控系统 (22)9.1概述9.2罐群自动计量系统9.3公路微机发油系统9.4安全监控系统10.环保 (27)10.1含油污水处理10.2 给排水11.标识 (28)11.1建(构)筑物11.2管道表面色和标识11.3油罐表面色和标识11.4机泵、阀门及管道附件表面色11.5其他11.6油罐编号规定附录-1油罐计量系统简介附图附图-1发油台鹤管布置图-2发油亭建筑效果-3泵棚及发油台实景效果-4油罐标识效果-5试点油库分区示意图1、总则1.1 为在中国石化销售企业油库新建和改扩建过程中,统一技术要求,统一建设标准,统一形象标识,突出行业特点,特制定本标准。
成品油库建设标准讲义一、建设选址与布局1.选址要求:成品油库应选址在交通便利、水源充足、电力供应可靠、地质条件良好、远离居民区和重要设施的地区。
2.布局规划:成品油库的布局应合理,符合安全、环保、消防等要求。
储罐区、装卸区、泵站区、控制室等区域应明确划分,并设置相应的安全设施。
二、储罐设计与安装1.储罐类型:根据储存油品的性质和数量,选择合适的储罐类型,如拱顶罐、内浮顶罐等。
2.储罐容量:根据实际需求和储存油品的性质,确定合理的储罐容量。
3.安装要求:储罐安装应符合相关标准和规范,确保储罐的稳定性和安全性。
三、管道与泵站建设1.管道设计:管道设计应合理,满足油品输送和储存的要求。
管道材料应符合相关标准和规范,确保管道的耐腐蚀性和耐压性。
2.泵站建设:泵站建设应符合相关标准和规范,确保泵站的稳定性和安全性。
泵站设备应选用性能优良、维护方便的设备。
四、自动化与智能化建设1.自动化系统:成品油库应建立自动化系统,实现油品储存、输送、计量等环节的自动化控制和管理。
2.智能化建设:成品油库应建立智能化系统,实现信息化管理、数据采集和分析等功能,提高管理效率和安全性。
五、安全与环保要求1.安全措施:成品油库应建立完善的安全管理制度和操作规程,加强员工安全培训和教育,确保员工掌握安全操作技能。
同时,应设置相应的安全设施,如防火设施、防雷设施等。
2.环保要求:成品油库应遵守环保法规和标准,加强环保管理,减少对环境的影响。
同时,应采取相应的环保措施,如废气处理、废水处理等。
六、消防设施与应急设备1.消防设施:成品油库应设置完善的消防设施,如灭火器、消防栓等,确保在火灾等紧急情况下能够及时有效地进行灭火和救援。
2.应急设备:成品油库应配备相应的应急设备,如应急照明、应急电源等,确保在紧急情况下能够及时有效地进行应急处理。
七、人员培训与操作规范1.人员培训:成品油库应对员工进行全面的培训和教育,包括安全操作规程、消防知识等,确保员工具备必要的安全意识和操作技能。
国家成品油库建设标准国家成品油库建设标准是指在我国成品油库建设过程中,需要遵循的一系列规范和要求。
成品油库是存储和分销各类成品油产品的重要设施,其建设标准直接关系到成品油生产、储存和运输的安全和效率。
因此,严格遵循国家成品油库建设标准,对于确保成品油行业的正常运转和安全生产具有重要意义。
首先,国家成品油库建设标准对成品油库的选址提出了明确要求。
成品油库应远离居民区、交通要道和易燃易爆场所,周围环境应平整、无积水,地质条件应稳定,以确保成品油库的安全性和稳定性。
其次,成品油库的建设应符合国家相关的建筑设计标准和消防安全标准,建筑结构应牢固耐用,消防设施应齐全有效,以应对可能发生的火灾和其他突发事件。
除此之外,国家成品油库建设标准还对成品油库的设施和设备提出了详细要求。
成品油库应配备先进的储油罐、输油管道、泄油防护设施等设备,以确保成品油的储存和运输安全可靠。
同时,成品油库内部应设置严格的安全防护措施和作业规程,对成品油的储存、装卸和运输过程进行严格管理,避免发生安全事故。
另外,国家成品油库建设标准还对成品油库的环境保护提出了要求。
成品油库建设应符合国家环保法律法规,采取有效的环保措施,减少对周围环境的影响,保护当地生态环境。
成品油库建设过程中,应合理规划排水系统,防止污染物外泄,确保周围水源和土壤的安全。
综上所述,国家成品油库建设标准是成品油库建设过程中必须遵循的一系列规范和要求,其目的在于确保成品油库的安全、高效运转,保障成品油行业的正常发展和生产秩序。
只有严格按照国家成品油库建设标准进行规范建设,才能有效防范和减少成品油库事故的发生,保障人民生命财产安全,促进成品油行业的可持续发展。
成品油库建设标准设计一、前言。
成品油库是石油生产、储存、运输和销售环节中不可或缺的一部分,其建设标准设计对保障成品油质量、安全生产和环境保护具有重要意义。
本文档将围绕成品油库建设标准设计展开详细介绍,包括选址、布局、结构设计、设备选型、安全防护等方面的内容,旨在为成品油库的规划和建设提供指导。
二、选址。
成品油库选址应考虑周边环境、地形地貌、地质条件等因素。
首先,应远离居民区、水源地、文物保护区等敏感区域,以减少对周边环境的影响。
其次,地形地貌应平坦稳定,便于建设和运营。
地质条件要求地下水位不宜过高,土壤承载力和稳定性良好。
三、布局。
成品油库的布局应科学合理,包括罐区、泊位、加油站、办公区、消防设施等功能区域。
罐区应根据储罐数量和容量确定,罐体之间应留有一定的安全间距,便于消防和检修。
泊位应考虑成品油运输车辆的进出,并设置泊位管理设施。
加油站应符合相关标准,设置合理的加油岛和加油设备。
办公区应满足管理和运营需求,消防设施应布局合理,保证全面覆盖。
四、结构设计。
成品油库的结构设计应符合相关规范要求,包括储罐结构、管道布置、防火墙设置等。
储罐结构应具有一定的防腐蚀性能和抗震性能,管道布置应合理,便于管线维护和管理,防火墙设置应满足消防要求,保证安全距离。
五、设备选型。
成品油库的设备选型应考虑安全性、可靠性和经济性。
包括储罐、泵站、计量设备、防火设施等。
储罐应选择符合国家标准的产品,泵站应具有双重备份和远程监控功能,计量设备应具有高精度和防作弊功能,防火设施应满足消防规范要求。
六、安全防护。
成品油库的安全防护是建设的重点和难点,包括防火防爆、泄漏防控、应急预案等方面。
应采取有效的防火防爆措施,如设置爆破隔离区、防静电设施等。
泄漏防控应加强设备检修和操作管理,设置泄漏报警和应急处理设施。
应急预案应包括日常巡检、演练和应急处置流程,保证在突发事件发生时能够迅速有效地应对。
七、结语。
成品油库建设标准设计是保障成品油质量、安全生产和环境保护的重要保障。
编制说明为规范中国石化销售企业所属成品油库新建、改扩建项目的工程管理,采用先进的工艺设备、控制技术和设计理念,充分发挥油库在销售环节的功能,全面提升油库管理水平,以满足成品油市场全面开放后的需求。
结合行业特点,针对销售企业油库普遍存在的主要问题,在总结“试点油库”经验和《中国石化销售企业油库改造设计导则》试行的基础上,我们编制了《中国石化销售企业油库建设标准》,以指导油库新建、改造过程中所涉及的油库规模、铁路收发油、公路发油、管道收发油工作流程以及油品计量、安全监控系统、供配电系统、安全及环保等系统设计方案的确定。
新建及改造后的油库应达到“布局合理、技术先进、安全可靠、管理方便、绿化美化、本质安全、防止污染、确保油品质量”。
本标准归纳了新建、改扩建成品油库需注意的设计要点和建设过程中需执行的国家、行业相关标准、规范。
在符合国家及行业标准、规范的基础上,应严格按本标准执行。
附图部分包括油库工艺流程图、发油棚建筑效果及发油平台布置图及实景照片等,供各单位参考。
鉴于本标准系初次编制,希望各单位在试行过程中,注意积累资料,总结经验,如发现有需要修改和补充之处,请将意见和资料寄送油品销售事业部发展规划处,以便今后修改时参考。
目录1.总则 (1)2.采用的主要标准、规范 (3)3.总平面布置及建(构)筑物 (5)3.1总平面布置要求3.2建(构)筑物4.铁路收发油系统 (8)4.1 一般规定4.2 工艺流程4.3 设备选型及安装要求4.4 电气5.水路收发油系统 (12)5.1 工艺流程5.2 设备选型及安装要求5.3 配套设施6.公路发油系统 (14)6.1 一般规定6.2 工艺流程6.3 设备选型及安装要求6.4 电气7.储油罐区 (16)7.1 轻油罐区布置原则7.2 库容的确定7.3 油罐选型7.4工艺管道7.5电气及防雷防静电7.6油罐及管道防腐8.消防系统 (20)8.1 泡沫灭火系统8.2 消防给水9.自控系统 (22)9.1 概述9.2 罐群自动计量系统9.3 公路微机发油系统9.4 安全监控系统10.环保 (27)10.1 含油污水处理10.2 给排水11.标识 (28)11.1 建(构)筑物11.2 管道表面色和标识11.3 油罐表面色和标识11.4 机泵、阀门及管道附件表面色11.5 其他11.6 油罐编号规定附录-1 油罐计量系统简介附图附图-1 发油台鹤管布置图-2 发油亭建筑效果-3 泵棚及发油台实景效果-4 油罐标识效果-5 试点油库分区示意图1、总则1.1为在中国石化销售企业油库新建和改扩建过程中,统一技术要求,统一建设标准,统一形象标识,突出行业特点,特制定本标准。

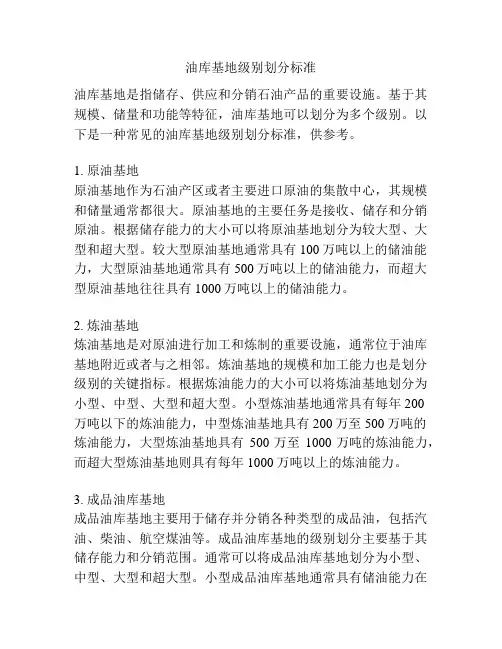

油库基地级别划分标准油库基地是指储存、供应和分销石油产品的重要设施。
基于其规模、储量和功能等特征,油库基地可以划分为多个级别。
以下是一种常见的油库基地级别划分标准,供参考。
1. 原油基地原油基地作为石油产区或者主要进口原油的集散中心,其规模和储量通常都很大。
原油基地的主要任务是接收、储存和分销原油。
根据储存能力的大小可以将原油基地划分为较大型、大型和超大型。
较大型原油基地通常具有100万吨以上的储油能力,大型原油基地通常具有500万吨以上的储油能力,而超大型原油基地往往具有1000万吨以上的储油能力。
2. 炼油基地炼油基地是对原油进行加工和炼制的重要设施,通常位于油库基地附近或者与之相邻。
炼油基地的规模和加工能力也是划分级别的关键指标。
根据炼油能力的大小可以将炼油基地划分为小型、中型、大型和超大型。
小型炼油基地通常具有每年200万吨以下的炼油能力,中型炼油基地具有200万至500万吨的炼油能力,大型炼油基地具有500万至1000万吨的炼油能力,而超大型炼油基地则具有每年1000万吨以上的炼油能力。
3. 成品油库基地成品油库基地主要用于储存并分销各种类型的成品油,包括汽油、柴油、航空煤油等。
成品油库基地的级别划分主要基于其储存能力和分销范围。
通常可以将成品油库基地划分为小型、中型、大型和超大型。
小型成品油库基地通常具有储油能力在10万吨以下,中型成品油库基地具有10万至50万吨的储油能力,大型成品油库基地具有50万至100万吨的储油能力,而超大型成品油库基地则具有100万吨以上的储油能力。
4. 润滑油基地润滑油基地主要用于储存、调配和分销各种类型的润滑油品。
润滑油基地的级别划分主要考虑其储存能力和润滑油品种的多样性。
根据储存能力的大小可以将润滑油基地划分为小型、中型和大型。
小型润滑油基地通常具有储油能力在1000吨以下,中型润滑油基地具有1000至5000吨的储油能力,大型润滑油基地则具有5000吨以上的储油能力。

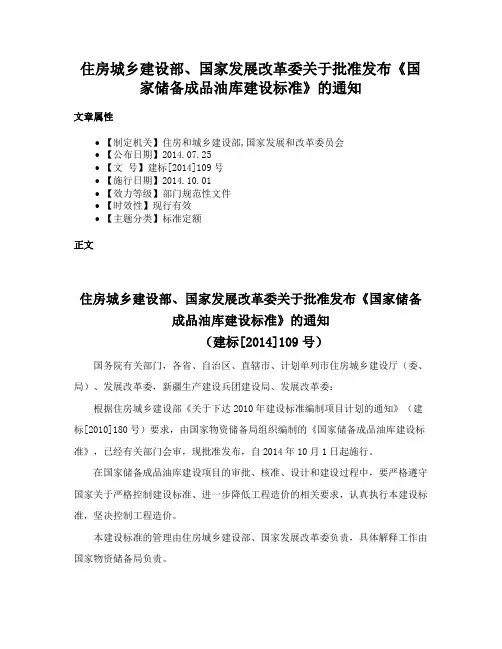

住房城乡建设部、国家发展改革委关于批准发布《国家储备成品油库建设标准》的通知
文章属性
•【制定机关】住房和城乡建设部,国家发展和改革委员会
•【公布日期】2014.07.25
•【文号】建标[2014]109号
•【施行日期】2014.10.01
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】标准定额
正文
住房城乡建设部、国家发展改革委关于批准发布《国家储备
成品油库建设标准》的通知
(建标[2014]109号)
国务院有关部门,各省、自治区、直辖市、计划单列市住房城乡建设厅(委、局)、发展改革委,新疆生产建设兵团建设局、发展改革委:
根据住房城乡建设部《关于下达2010年建设标准编制项目计划的通知》(建标[2010]180号)要求,由国家物资储备局组织编制的《国家储备成品油库建设标准》,已经有关部门会审,现批准发布,自2014年10月1日起施行。
在国家储备成品油库建设项目的审批、核准、设计和建设过程中,要严格遵守国家关于严格控制建设标准、进一步降低工程造价的相关要求,认真执行本建设标准,坚决控制工程造价。
本建设标准的管理由住房城乡建设部、国家发展改革委负责,具体解释工作由国家物资储备局负责。
住房和城乡建设部国家发展和改革委员会2014年7月25日。
国家储备成品油库建设标准(建标168-2014)是为确保国家储备成品油库的建设质量和安全而制定的。
该标准由中华人民共和国住房和城乡建设部、中华人民共和国国家发展和改革委员会联合发布,并于2014年10月1日起施行。
主要内容包括以下几个方面:
1. 范围:本标准适用于国家储备成品油库的新建、改建和扩建项目。
2. 术语和定义:本标准明确了与成品油库建设相关的术语和定义,如成品油、储备油、油库等。
3. 布局和选址:油库布局应符合国家相关规划要求,选址应充分考虑地质、地形、气候、交通等因素,确保油库安全、经济、合理。
4. 库容规模:国家储备成品油库的库容规模应根据国家储备需求、地区分布等因素合理确定。
5. 设施设备:油库设施设备应满足储油、输油、加油、消防、安全监测等要求,确保油库正常运行。
6. 工艺设计:成品油库的工艺设计应合理、先进、安全、可靠,满足成品油储备和调运需求。
7. 建筑结构:油库建筑结构应符合国家相关设计规范,确保安全、耐久、美观。
8. 电气自动化:油库应采用可靠的电气自动化系统,实现油库设备的精确控制和监测。
9. 环境保护:油库建设应严格执行国家环境保护法规,确保环境安全。
10. 安全管理:油库应建立完善的安全管理体系,加强安全生产和防范措施,确保油库安全运行。
食用油库建设标准1994北京食用油库建设标准(限内部印发)主编部门:中华人民共和国国内贸易部批准部门:中华人民共和国建设部中华人民共和国国家计划委员会施行日期:1994年3月1日1994北京关于批准发布《食用油库建设标准》的通知建标[1993]879号国务院各有关部门,各省、自治区、直辖市、计划单列市建委(建设厅)、计委(计经委):根据国家计委计标[1987]2323号和建设部、国家计委(90)建标字第519号文的要求,按照国家计委计标[1988]281号文的安排,由原商业部负责编制的《食用油库建设标准》,业经有关部门会审,现批准为全国统一标准予以发布,自1994年3月1日起施行。
本建设标准的管理及解释工作,由国内贸易部负责。
中华人民共和国建设部中华人民共和国国家计划委员会1993年12月13日编制说明《食用油库建设标准》是根据国家计委计标[1987]2323号《关于制订工程项目建设标准的几点意见》、计标[1988]281号《一九八八年工程项目建设标准制订计划》和建设部、国家计委(90)建标字第519号《关于工程项目建设标准编制工作暂行办法》的要求,由原商业部负责主编,具体由原商业部粮食设计院编制的。
在编制过程中,遵照国家现行的有关法律、法规和行业发展政策,开展了广泛的调查研究,收集了大量的资料,进行了必要的科学技术分析工作,总结了我国在食用油库建设方面的经验,同时广泛地征求有关部门、单位的意见,最后由我部召开全国审查会,会同有关部门审查定稿。
本建设标准共分为六章。
主要内容有:总则、建设规模与项目构成、选址与建库条件、工艺设备与配套工程、建筑与建设用地和主要技术经济指标等。
食用油库建设一直是油脂行业基本建设的重要内容之一,建国四十年来,建造了大批的食用油库,从中央到地方就食用油库建设都积累了不少经验。
但由于食用油库建设标准的编制尚属首次,加之长期以来食用油库基本建设基础工作比较薄弱,有关建设项目技术经济的参数和指标有待进一步收集、分析、整理,不断总结经验和积累资料。
国家储备成品油库建设标准
国家储备成品油库建设标准通常包括以下方面的要求:
1. 储油库位置选取:要求选择远离人口密集区、水源保护区和火灾易发区的地理位置,且具备便捷运输条件。
2. 储油库设计规模:根据国家规定的油品储备量,确定库容大小。
同时考虑展望未来需求增长的情况,确保建成后能满足一段时间的储备需求。
3. 储油库结构设计:包括地下油罐、管道系统、配套设备等的设计,要求安全可靠,能够防止油品泄漏、火灾和爆炸等事故的发生。
4. 安全防护措施:包括火灾防护措施、安全设备(如应急切断阀、泄漏报警系统、自动灭火系统等)的设置,以及相应的防雷、防爆等措施。
5. 库区环境管理:要求建设合理的环境保护设施,包括废水处理设备、废气处理设备等,确保不对周边环境造成污染。
6. 库区管理规范:包括储油库的日常管理、安全培训、库存管理、卫生消防等方面的规定,保证储油库的正常运行和安全管理。
7. 库区检测监测措施:要求建立完善的油品质量检测和库区监
测系统,能够及时发现油品质量异常、泄漏等情况,并采取相应措施进行处理。
版成品油库建设项目建设方案一、项目概述1.1项目背景近年来,我国石油市场需求不断增长,而成品油的库存供给存在不足的状况。
为了满足市场需求、提高我国石油产业竞争力,亟需建设成品油库。
1.2项目目标本项目旨在建设一座具有现代化设施和先进管理模式的成品油库,以提高成品油的储备能力,保障供应安全,并促进石油产业升级发展。
1.3项目规模项目共计划建设3座成品油储备库,总储油能力不少于300万立方米。
每座油库由油罐区、配送区、管理区、办公区等组成。
二、建设内容及工程规模2.1油罐区油罐区包括储油罐、管道连接、油罐的基础设施等。
每个油库设备不少于10个油罐,罐容量不少于10万立方米。
2.2配送区配送区包括输油管道、加油站、车辆进出通道等设施。
输油管道连接油库和加油站,以实现成品油的快速分配。
2.3管理区管理区包括油库管理办公楼、监控系统、安全设施等。
油库的运营和管理需要配备专业人员,以确保库存的安全和正常运转。
三、项目建设进度3.1前期准备阶段(1个月)完成项目可行性研究报告、环境影响评价报告、初步设计等前期准备工作,组建项目建设团队。
3.2建设准备阶段(6个月)进行土地征用、土地平整、地基处理等前期工作,制定施工计划和安全管理方案,采购设备、材料等。
3.3建设施工阶段(18个月)按照设计方案进行现场施工,包括土建工程、设备安装等,确保工程质量和进度。
3.4试运行阶段(3个月)完成油库设备调试、验收,开展试运行,进行人员培训、运行规程制定等。
3.5正式运营阶段正式投入使用,实现成品油的储备和分配,进行日常运营和管理。
四、项目投资和融资4.1项目总投资预计为20亿元人民币。
4.2资金筹措方式主要包括银行贷款、自有资金和其他投资方合作等方式。
五、项目经济效益5.1预计项目投资回收期为10年。
5.2预计项目年均收入为2亿元,年均利润为5000万元。
六、项目管理与运营6.1组建项目管理团队,负责项目的全过程管理。
6.2进行项目进展情况的定期检查和评估,及时解决问题。
油库设计规范4库址选择4.0.1石油库的库址选择应根据建设规模、地域环境、油库各区的功能及作业性质、重要程度,以及可能与邻近建(构)筑物、设施之间的相互影响等,综合考虑库址的具体位置,并应符合城镇规划、环境保护、防火安全和职业卫生的要求,且交通运输应方便。
4.0.2企业附属石油库的库址,应结合该企业主体建(构)筑物及设备、设施统一考虑,并应符合城镇或工业区规划、环境保护和防火安全的要求。
4.0.3石油库的库址应具备良好的地质条件,不得选择在有土崩、断层、滑坡、沼泽、流沙及泥石流的地区和地下矿藏开采后有可能塌陷的地区。
4.0.4一、二、三级石油库的选址,不得选在抗震设防烈度为9度及以上的地区。
4.0.5一级石油库不宜建在抗震设防烈度为8度的Ⅳ类场地地区。
4.0.6覆土立式储罐区宜在山区或建成后能与周围地形环境相协调的地带选址。
4.0.7石油库应选在不受洪水、潮水或内涝威胁的地带;当不可避免时,应采取可靠地防洪、排涝措施。
4.0.8一级石油库防洪标准应按重现期不小于100年设计;二、三级石油库防洪标准应按重现期不小于50年设计;四、五级石油库防洪标准应按重现期不小于25年设计。
4.0.9石油库的库址应具备满足生产、消防、生活所需的水源和电源的条件,还应具备污水排放的条件。
5库区布置5.1总平面布置5.1.1石油库的总平面布置,宜按储罐区、易燃和可燃液体装卸区、辅助作业区和行政管理区分区布置。
石油库各区内的主要建(构)筑物或设施,宜按表5.1.1的规定布置。
5.1.4储罐应集中布置。
当储罐区地面高于邻近居民点、工业企业或铁路线时,应加强防止事故状态下库区易燃和可燃液体外流的安全防护措施。
5.1.5石油库的储罐应地上露天设置。
山区和丘陵地区或有特殊要求的可采用覆土等非露天方式设置,但储存甲B类和乙类液体的卧式储罐不得采用罐式方式设置。
地上储罐、覆土储罐应分别设置储罐区。
5.1.9同一储罐区内,火灾危险性类别相同或相近的储罐宜相对集中布置。
序销售业务作为集团公司价值链的最终环节和实现收入的主渠道,履行三大责任、展示企业形象的重要窗口,很大程度上是通过加油站和油库体现出来。
这也反映出加油站和油库对销售业务的重要性。
重组以来,销售企业围绕打造中国石油业务链的“黄金终端”,继承和发扬中国石油优良传统,学习借鉴国外石油销售企业的先进经验,不断提高油库、加油站的建设和管理水平,努力提高运行效率和效益,取得了明显的成效。
2008年,在总结工作经验的基础上,编制出版了《成品油库建设标准》和《加油站建设标准》,把打造“管理精品、服务精品、形象精品、效益精品”的理念贯穿到工程建设的每一个环节,整体提升了加油站和油库的建设水平.2009年,集团公司召开油品销售工作会议,确定了建设“效益领先、规模发展、管理科学、服务优良”的国际水准销售的发展目标,提出要坚持“标准化设计、集约化采购、模块化建设、规范化管理",进一步优化完善加油站和油库建设标准。
2010年,又召开油品销售精细化管理会议,要求在坚持“业绩导向、顶层设计、程序至上、注重执行、量化评价、持续改进”原则的前提下,按照“理念国际化、设计标准化、形象统一化、效率最大化”的要求,设计好、建设好、管理好加油站和油库.这次修订《成品油库建设标准》和《加油站建设标准》,就是为了贯彻两次会议精神,按照国际水准和精细化管理的要求,实现工程建设水平的新突破.新修订的2010版《成品油库建设标准》和《加油站建设标准》,较好地贯彻了顶层设计的要求,融入了高效快捷、安全环保、节能节地和以人为本的设计理念,集中体现工程建设“一好三高两少”的国际水准,即:综合效益好,设计和建设水平高、自动化程度高、劳动效率高,土地占用少、用工少.是今后一段时期销售企业油库和加油站建设的规范性文件.希望各单位严格执行这一标准,高水平地建设油库和加油站,全面提升销售企业工程建设水平,加快建设国际水准销售企业.中国石油天然气股份有限公司副总裁二〇一〇年九月《成品油库建设标准》编委会主任:刘宏斌副主任:田景惠上官建新付斌王波赵传香金安耀杜烈奋孙宗民委员:李炜张宏关玲赵滨阮晓刚李鸿学赵剑春刘矢丛新兴陈望远师野王彬婷胜秋月王长江郭春韩聿波李金国吕东悦朱文杨峰亭主编:田景惠副主编:郭春安玉亮编制人员:王全占崔有泉周金明胡乃科徐明江梁新民李树森郑水成于兴鹏钟开祥邹大路丛培云李秉祥李林江徐达桥李东原张莉胡涛卢慧杰魏宾宾关于印发《成品油库建设标准》《成品油库建设标准设计》《成品油库建设标准设计造价参考指标》的通知各销售企业:为加强油库的标准化建设和规范化管理工作,在经过充分调研,并总结近几年油库建设的经验基础上,销售公司组织编制了《成品油库建设标准》(2010版)和《成品油库建设标准设计》(2010版)《成品油库建设标准设计造价参考指标》三个标准性文件,经过多次讨论修订完善,已正式出版,予以印发。
成品油库建设项目建设方案成品油库建设项目建设方案(本文档为word格式,下载后可修改编辑!)成品油库建设项目建设方案目录1总论 (1)1.1 建设项目基本情况 (1)1.2 编制原则 (1)1.3 项目提出的背景及必要性 (2)1.3.1 建设背景 (2)1.3.2 建设的必要性 (5)1.4 遵循的主要标准、规范 (6)1.5 主要研究结果 (7)1.5.1 项目概况 (7)1.5.2 简要结论 (8)1.6 存在问题及建议 (9)2市场分析及资源供应 (10)2.1 市场需求 (10)2.2 目标市场 (11)2.3 资源分析 (12)3建设规模 (13)4 总图运输 (14)4.1 地理位置 (14)4.2 工程地质条件 (15)4.2.1 区域地质构造 (15)4.2.2 工程地质 (15)4.2.3 水文地质 (15)4.3 气象及自然条件 (16)4.4 交通运输条件 (16)4.5 公用工程条件 (17)4.6 总平面布置及方案比较 (17)4.6.1 总平面布置原则 (17)4.6.2 总平面布置 (18)成品油库建设项目建设方案4.6.3 方案比较 (21)4.7 竖向布置及道路 (23)4.7.1 布置原则 (23)4.7.2 竖向布置 (23)4.7.3 库区道路 (24)4.8 主要指标及工程量 (24)5 工艺 (26)5.1 油品种类及物性 (26)5.2 油品运输量 (26)5.3 工艺流程 (27)6 主要工艺设备 (29)6.1 油罐 (29)6.2 火车装车鹤管 (29)6.3 汽车装车鹤管 (30)6.4 机泵 (33)6.5 油气回收装置 (34)6.6 添加剂装置 (35)6.7 工艺阀门及管道 (35)6.8 工艺管道敷设 (35)7 储罐 (37)7.1 基本概况 (37)7.2 现场自然条件 (38)7.3 设计原则 (38)7.4 主体材料 (38)7.5 结构设计 (39)8 自动控制系统 (41)8.1 概述 (41)8.2 监控系统 (41)8.3 自动控制方案 (41)8.4 控制室 (44)8.5 仪表选型 (45)8.6 仪表电源 (46)8.7 仪表接地 (46)成品油库建设项目建设方案8.8 主要仪表设备一览表 (47)9 供电 (49)9.1 研究范围和原则 (49)9.2 供电电源 (49)9.3 供电方案 (50)9.4 防雷、防静电及接地 (51)10给水排水 (53)10.1 设计原则 (53)10.2 含油污水系统 (54)10.3 罐区排水设计 (54)10.4 雨水收集、污水提升及预处理设施 (55)11 节能 (57)11.1 能耗分析 (57)11.2 节能措施 (58)12 消防 (60)12.1 概述 (60)12.2 消防水管网 (60)12.3 泡沫消防管网 (61)12.4 消防检测及报警方式 (63)12.5 泡沫设施 (64)12.6 消防设施的启动控制及通讯联系 (65)13 项目实施计划 (67)成品油库建设项目建设方案1总论1.1建设项目基本情况(1)建设项目名称:某某成品油库建设项目。
中国石油四川销售分公司彭州成品油库建设结构设计1 总论1.1 建设项目基本情况(1)建设项目名称:中国石油四川销售分公司彭州成品油库。
(4)建设条件:油库位于炼油区西南侧,紧邻石化区大道—乙烯南路,与四川石化公司成品油储罐区、公路装卸车区及铁路装卸区同区布置,具有便捷的油品运输条件。
炼油区储运系统设计现已进入详细设计阶段。
油库建设用地由四川石化公司统一征用。
炼油厂内建设有8×104m3汽油罐容、12×104m3柴油罐容;铁路装车采用大鹤管装车工艺,油槽车按50辆组列进厂,设有1座汽油装车台、1座柴油装车台,汽、柴油装车大鹤管各2套[1]。
1.2 编制原则(1)严格执行国家及行业有关基本建设的方针和政策,以及有关工程设计的标准和规范;(2)工艺流程具有一定的灵活性,方便生产操作和管理;(3)设备选型做到技术先进、经济合理、安全可靠;(4)力求合理用能源和节约能源,降低水、电等公用系统消耗。
油库公用工程尽量依托四川石化公司,库内公用工程设施尽量整合,避免重复建设;(5)贯彻“安全第一、预防为主”的方针,确保生产过程中的安全与健康。
总平面布置在符合规范要求的前提下,尽量合理紧凑。
(6)本着近、远期结合、适当留有设计余量的原则,在保证工程建设的同时考虑远期发展的需要,并充分考虑工程建设投资合理性,充分发挥工程的经济效益和社会效益。
1.3 项目提出的背景及必要性1.3.1 建设背景长期以来,四川省原油资源贫乏,省内没有大型石化项目,所需绝大部分成品油主要依靠“兰—成—渝”管道和铁路从西部炼厂运入。
由于受管道检修和入川铁路运输瓶颈制约的影响,时常出现成品油断档脱销情况。
为加快四川省石化产业发展步伐,满足社会经济发展对石化产品需求增长的需要,彭州油库即将进行建设与运营。
石油作为一种重要的战略资源,对国民经济的发展和国家的安全保障都有着极其重要的作用[2]。
据统计,四川省内现共有成品油库70座,总库容100.54×104m3,政府规划至2015年全省油库数量将达到77座,总库容达到217×104m3,其中要关闭7座油库,新建14座油库。
成品油库建设标准2010 版中国石油天然气集团公司1序销售业务作为集团公司价值链的最终环节和实现收入的主渠道,履行三大责任、展示企业形象的重要窗口,很大程度上是通过加油站和油库体现出来。
这也反映出加油站和油库对销售业务的重要性。
重组以来,销售企业围绕打造中国石油业务链的“黄金终端”,继承和发扬中国石油优良传统,学习借鉴国外石油销售企业的先进经验,不断提高油库、加油站的建设和管理水平,努力提高运行效率和效益,取得了明显的成效。
2008 年,在总结工作经验的基础上,编制出版了《成品油库建设标准》和《加油站建设标准》,把打造“管理精品、服务精品、形象精品、效益精品”的理念贯穿到工程建设的每一个环节,整体提升了加油站和油库的建设水平。
2009 年,集团公司召开油品销售工作会议,确定了建设“效益领先、规模发展、管理科学、服务优良”的国际水准销售的发展目标,提出要坚持“标准化设计、集约化采购、模块化建设、规范化管理”,进一步优化完善加油站和油库建设标准。
2010 年,又召开油品销售精细化管理会议,要求在坚持“业绩导向、顶层设计、程序至上、注重执行、量化评价、持续改进”原则的前提下,按照“理念国际化、设计标准化、形象统一化、效率最大化”的要求,设计好、建设好、管理好加油站和油库。
这次修订《成品油库建设标准》和《加油站建设标准》,就是为了贯彻两次会议精神,按照国际水准和精细化管理的要求,实现工程建设水平的新突破。
新修订的2010 版《成品油库建设标准》和《加油站建设标准》,较好地贯彻了顶层设计的要求,融入了高效快捷、安全环保、节能节地和以人为本的设计理念,集中体现工程建设“一好三高两少”的国际水准,即:综合效益好,设计和建设水平高、自动化程度高、劳动效率高,土地占用少、用工少。
是今后一段时期销售企业油库和加油站建设的规范性文件。
希望各单位严格执行这一标准,高水平地建设油库和加油站,全面提升销售企业工程建设水平,加快建设国际水准销售企业。
