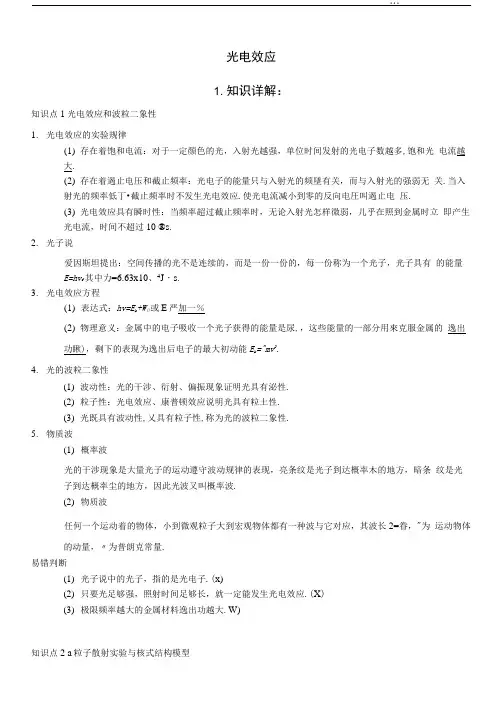

• • •光电效应1. 知识详解：知识点1光电效应和波粒二象性1.光电效应的实验规律(1)存在着饱和电流：对于一定颜色的光，入射光越强，单位时间发射的光电子数越多,饱和光电流越大.(2)存在着遏止电压和截止频率：光电子的能量只与入射光的频墜有关，而与入射光的强弱无关.当入射光的频率低丁•截止频率时不发生光电效应.使光电流减小到零的反向电圧叫遏止电压.(3)光电效应具有瞬时性：当频率超过截止频率时，无论入射光怎样微弱，儿乎在照到金属时立即产生光电流，时间不超过10 ®s.2.光子说爱因斯坦提出：空间传播的光不是连续的，而是一份一份的，每一份称为一个光子，光子具有的能量E=hv f其中力=6.63x10、4J・s.3.光电效应方程(1)表达式：hv=E k+W()或E严加一％(2)物理意义：金属中的电子吸收一个光子获得的能量是尿,，这些能量的一部分用來克服金属的逸出功瞅)，剩下的表现为逸出后电子的最大初动能E k=^mv2.4.光的波粒二象性(1)波动性：光的干涉、衍射、偏振现象证明光具有泌性.(2)粒子性：光电效应、康普顿效应说明光具有粒土性.(3)光既具有波动性,乂具有粒子性,称为光的波粒二象性.5.物质波(1)概率波光的干涉现象是大量光子的运动遵守波动规律的表现，亮条纹是光子到达概率木的地方，暗条纹是光子到达概率尘的地方，因此光波又叫概率波.(2)物质波任何一个运动着的物体，小到微观粒子大到宏观物体都有一种波与它对应，其波长2=眷，"为运动物体的动量，〃为普朗克常量.易错判断(1)光子说中的光子，指的是光电子.(x)(2)只要光足够强，照射时间足够长，就一定能发生光电效应.(X)(3)极限频率越大的金属材料逸出功越大.W)知识点2 a粒子散射实验与核式结构模型1.实验现象绝大多数a粒子穿过金箔后，基本上仍沿原來的方向前进，但少数a粒子发生了大角度偏转, 极少数a 粒子甚至被撞了回來.如图所示.a粒子散射实验的分析图2.原子的核式结构模型在原子中心有一个很小的核，原子全部的正电荷和儿乎全部质量都集中在核里,带负电的电子在核外空间绕核旋转.易错判断(1)原子核集中了原子全部的正电荷和质量.(x)(2)原子中绝大部分是空的，原子核很小.W)(3)核式结构学说是卢瑟福在a粒子散射实验的基础上提出的.W)知识点3氢原子光谱和玻尔理论1.光谱(1)光谱：用光栅或棱镜可以把光按波长展开，获得光的竝(频率)和强度分布的记录，即光谱.(2)光谱分类：①线状谱光谱是一条条的亮线.②连续谱光谱是连在一起的光带.(3)氢原子光谱的实验规律：巴耳末线系是氢原子光谱在可见光区的谱线，其波长公式士=二*)(”=3,4,5,…)，R是里徳伯常量:，/?=1.10xl0'm *, ”为量子数.2.玻尔理论(1)定态：原子只能处于一系列不连续的能量状态中,在这些能量状态中原子是稳定的,电子虽然绕核运动，但并不向外辐射能量.(2)跃迁：原子从一种定态跃迁到另一种定态时，它辐射或吸收一定频率的光子，光子的能量由这两个定态的能量差决定，即hv=E,n—En(h是普朗克常量，力=6.63x10 * J.S).(3)轨道：原子的不同能量状态跟电子在不同的圆周轨道绕核运动相对应.原子的定态是不连续他，因此电子的可能轨道也是不连续的.3. 氢原子的能级、能级公式(1) 氢原子的能级图能级图如图所示.(2) 氢原子的能级公式匕=右£心=1,2,3,…)，其中&为基态能量，其数值为 E\ = — 13.6_eV.(3) 氢原子的半径公式尸”=也(”=1,2,3, ...)»其中门为基态半径，乂称玻尔半 径,其数值为 ri=O.53xlO-,o m.易错判断(1) 在玻尔模型中，原子的状态是不连续的.W )(2) 发射光谱可能是连续光谱，也可能是线状谱.W)(3) 玻尔理论成功地解释了氢原子光谱，也成功地解释了氨原子光谱.(X )2. 题型分析：一、对光电效应的理解1. 与光电效应有关的五组概念对比(1) 光子与光电子：光子指光在空间传播时的每一份能量，光子不带电：光电子是金属表而受到光照射时 发射出来的电子，其本质是电子.光子是因，光电子是果.(2) 光电子的动能与光电子的最大初动能：只有金属表而的电子直接向外飞出时，只需克服原子核的引力 做功的情况，才具有最大初动能.(3) 光电流和饱和光电流：金属板飞岀的光电子到达阳极，回路中便产生光电流，随着所加正向电压的增 大，光电流趋于一个饱和值，这个饱和值是饱和光电流，在一定的光照条件下，饱和光电流与所加电压 大小无关.(4) 入射光强度与光子能疑：入射光强度指单位时间照射到金属表而单位面积上的总能量.(5) 光的强度与饱和光电流：频率相同的光照射金属产生光电效应，入射光越强，饱和光电流越大，但不 是简单的正比关系.2. 两条对应关系：入射光强度大T 光子数目多-发射光电子多-光电流大：光子频率高T 光子能疑大-光电子的最大初动能大.A7c V例1.关于光电效应和康普顿效应的规律，下列说确的是()A.光电效应中，金属板向外发射的光电子又可以叫作光子B.康普顿效应说明光具有波动性C.对于同种金属而言，遏止电压与入射光的频率无关D.石墨对X射线散射时，部分X射线的散射光波长会变长，这个现象称为康普顿效应D ［光电效应中，金属板向外发射的电子叫光电子，光子是光量子的简称，A错误；根据光电效应方程hv=Wo+eU c可知，对于同种金属而言（逸出功一样），入射光的频率越大，遏止电压也越大，即遏止电压与入射光的频率有关，C错误；在石墨对X射线散射时，部分X射线的散射光波长会变长的现象称为康普顿效应，康普顿效应说明光具有粒子性，B错误，D正确.］例2.（多选）光电效应的实验结论是：对某种金属（）A.无论光强多强，只要光的频率小于极限频率就不能产生光电效应B.无论光的频率多低，只要光照时间足够长就能产生光电效应C.超过极限频率的入射光强度越弱，所产生的光电子的最大初动能就越小D.超过极限频率的入射光频率越高，所产生的光电子的最大初动能就越大AD ［每种金属都有它的极限频率w,只有入射光子的频率大于极限频率vo时，才会发生光电效应，选项A正确，B错误；光电子的初动能与入射光的强度无关，随入射光频率的增加而增大，选项D正确，C错误.］二、爱因斯坦的光电效应方程及应用1.三个关系（1）爱因斯坦光电效应方程Ek=hv-Wo.（2）光电子的最大初动能5可以利用光电管用实验的方法测得，即E S其中0•是遏I匕电压. （3）光电效应方程中的附）为逸岀功，它与极限频率％的关系是Wo=hv c.2.考向1光电效应方程的应用例3.（多选）（2017-全国【II卷）在光电效应实验中，分别用频率为％、巾的单色光°、b照射到同种金属上，测得相应的遏止电压分别为S和5、光电子的最大初动能分别为Ek“和Ekb.h 为普朗克常量.下列说确的是（）A.若Va>Vb,则一定有Ua<UbB.若v a>v b,则一定有Ekd>EkbC.若UEUb，则一定有EkdVEk”D.若VQVb，则一定有hVa — Eka>hvb — E灶［题眼点拨］①“照射同种金属”，说明两种情况下的逸出功相同；②用E k=hv-Wo分析Ek的大小，用qU=Ek分析遏止电压的大小.BC ［光电效应中遏止电压与最大初动能之间的关系为eU=Ek，根据光电效应方程可知Ek=hv— VV（）,若则Eka>Ek/” Ua>Ub，选项A错误，选项B正确；若Ua<U hf则肋，选项C正确；由光电效应方程可得W{}=hv-E k，则hv0-E ka=hv b-E kh,选项D错误.］例4.（多选）在探究光电效应现象时，某小组的同学分别用波长为人、爼的单色光照射某金属, 逸出的光电子最大速度之比为2 ：1,普朗克常量用力表示，光在真空中的速度用c表示.则（）A.光电子的最大初动能之比为2 : 1B.该金属的截止频率为芸C.该金属的截止频率为#AD.用波长为|久的单色光照射该金属时能发生光电效应BD ［由于两种单色光照射下，逸出的光电子的最大速度之比为2： 1,由E^rnv2可知，光电子的最大初动能之比为4 ： 1, A错误；又由加=*+5知，号=用+林硏，烷=W+如谄，乂6=202,解得吟磴，则该金属的截止频率为芸，B正确，C错误；光的波长小于或等于3久时才能发生光电效应，D正确.］考向2与光电效应有关的图象问题例5. (2018-模拟)如图中所示是研究光电效应的电路图.某同学利用该装置在不同实验条件下得到了三条光电流/与A、K两极之间的电压U AK的关系曲线(屮光、乙光、丙光)，如图乙所示.则下列说确的是()甲乙A.屮光照射光电管发出光电子的初动能一定小于丙光照射光电管发出光电子的初动能B.单位时间甲光照射光电管发出光电子比乙光的少C.用强度相同的屮、丙光照射该光电管，则单位时间逸出的光电子数相等D.对于不同种金属，若照射光频率不变，则逸出光电子的最大初动能与金属的逸出功为线性关系【自主思考】(1)在题图乙中，以|和以2的意义是什么？山此能否得出，甲、乙、丙三种光的频率关系？［捉示］&表示光电流为零时的反向电压，也就是遏止电压.此时似=5诚，乂因如诚=hv-w.由以上两式得Uc大的光的V大，所以甲、乙、丙三种光的频率关系为V«>vq. =卩乙(2)光强相同的两种色光，如何比较单位时间照射到单位面积上的光子数的多少？［捉示］频率大的光子能量大，在光强相同时，单位时间照射到单位面积上的光子数就少.D ［当光照射到K极时，如果入射光的频率足够大(大于K极金属的极限频率)，就会从K极发出光电子•当反向电压增加到某一值时，电流表A中电流就会变为零，此时如“说=eU Cf式中S表示光电子的最大初速度，e为电子的电荷量，S为遏止电压，根据爱因斯坦光电效应方程可知丙光的最大初动能较大，故丙光的频率较大，但丙光照射光电管发出光电子的初动能不一定比屮光照射光电管发出光电子的初动能大，所以A错误.对于屮、乙两束频率相同的光来说，入射光越强，单位时间发射的光电子数越多，所以B错误.对中、丙两束不同频率的光来说，光强相同是单位时间照射到光电管单位面积上的光子的总能量相等，山于丙光的光子频率较高，每个光子的能量较大，所以单位时间照射到光电管单位面积上的光子数就较少，所以单位时间发出的光电子数就较少，因此C错误.对于不同金属，若照射光频率不变，根据爱因斯坦光电效应方程Ek =hv~W,知Ek与金属的逸出功为线性关系，D正确.]例6.研究光电效应规律的实验装置如图所示，用频率为卩的光照射光电管阴极K时，有光电子产生.由于光电管K、A间加的是反向电压，光电子从阴极K发射后将向阳极A做减速运动.光电流汕1图中电流计G测出，反向电压U山电压表V测出.当电流讣的示数恰好为零时，电压表的示数称为反向截止电压队，在下列表示光电效应实验规律的图象中，错误的是（）0 V 錢止电压U与频率卩C的关系BU a u 光强/和频率〃一定时,光电流i 与反向电压U的关系C反向电压&和频率少一定时■光电流i与光强Z的关系光强/和频率"一定时,光电流i与产生光电子的时间r的关系DB [山光电效应规律可知，光电流的强度与光强成正比，光射到金属上时，光电子的发射是瞬时的，不需要时间积累，故A、D图象正确；从金属中发出的光电子，在反向电压作用下做减速运动，随着反向电压的增大，到达阳极的光电子数减少，故C图象正确；由光电效应方程可知：亦匸血+Ekm,而eUc = Ekm,所以有加=/m)+et/c,由此可知，B图象错误.］例7. (2017-抚州模拟)人们发现光电效应具有瞬时性和对各种金属都存在极限频率的规律.请问谁提岀了何种学说很好地解释了上述规律？已知锌的逸出功为3.34 eV,用某单色紫外线照射锌板时，逸出光电子的最大速度为106 nVs,求该紫外线的波长2•(电子质量Mc=9.11xl0f kg,普朗克常量A=6.63xlO_34J-s,l eV= 1.60x10_ 19 J)［解析］爱因斯坦提出的光子说很好地解释了光电效应现象.由爱因斯坦光电效应方程：E k=hv-W Q①光速、波长、频率之间关系：联立①②得紫外线的波长为._ he1 iWo+尹琳6.63xlO_34x3xlO8= 1 m3.34x1.6x10-19+^9.11x107x101202.009x10-7 m.［答案］爱因斯坦的光子说很好地解释了光电效应2. 009x10-7m例8.(多选)(2017-模拟)如图是某金属在光的照射下产生的光电子的最大初动能Ek与入射光频率V 的关系图象•山图象可知（）A. 该金属的逸出功等于EB. 该金属的逸出功等于加（）C. 入射光的频率为2比时，产生的光电子的最大初动能为EABC [山爱因斯坦的光电效应方程：E k =hv-W 09对应图线可得，该金属的逸出功Wo=E=Jiv^ A 、B 均正确；若入射光的频率为2vo,则产生的光电子的最大初动能Ek = 2hv 0-W 0=hv 0=E,故C 正确；入射光的频率为号时，该金属不发生光电效应，D 错误.]例9.某光电管的阴极是用金属钾制成的，它的逸出功为2.21 eV,用波长为2.5x10—7m 的紫外线照射阴极.已知真空中光速为3.0xl08m/s,元电荷为1.6xlO-,9C,普朗克常量为6.63x10 _34J s,求得钾的极限频率和该光电管发射的光电子的最大初动能应分别是（）A ・ 5.3X10M H 乙2.2J B. 5.3xlO 14 HzA4xlO",9J C. 3.3xlO 33H 乙2.2 J D. 3.3xlO 33 HzA4xlO _,9JB [III得Wp 2・21xl ・6xl0 一19 ~h = 6.63X10"34山光电效应方程加=Wo + Em 得D ・入射光的频率为号时，产生的光电子的最大初动能为号 极限频率vo= H Z =5.3X 10I4H ZE km =hv-W 0=hj-W 0三、对波粒一•象性的理解1. 对光的波动性和粒子性的进一步理解2 （1）大量光子易显示出波动性，而少量光子易显示出粒子性.⑵波长长（频率低）的光波动性强，而波长短（频率髙）的光粒子性强.（3） 光子说并未否泄波动说，E=hv =今中，v 和2就是波的概念. （4） 波和粒子在宏观世界是不能统一的，而在微观世界却是统一的.例10. （2018-模拟）关于波粒二象性，下列说法中正确的是（）6・63x 10竹妆3・0><1082.5x10—7~2.21xl.6xl0'19J=4.4X 10'19J]甲乙丙丁A.图甲中紫光照射到锌板上可以发生光电效应，则其他可见光照射到锌板上也一定可以发生光电效应B.图乙中入射光的强度越大，则在阴极板上产生的光电子的最大初动能越大C.图丙说明光子既有粒子性也有波动性D.戴维和汤姆利用图丁证明了电子具有波动性D [在可见光中，紫光的频率最大，故紫光光子的能量最大，紫光照射到锌板上可以发生光电效应，但其他可见光照射到锌板上不一定发生光电效应，A错误；入射光的强度只能改变单位时间逸出光电子的数量，但不能增大逸出光电子的最大初动能，B错误；光的散射揭示了光的粒子性，没有揭示光的波动性，C错误；衍射是波特有的现象，故电子束衍射实验证明了电子具有波动性，D正确.]例11. (2017-高考)2017年年初，我国研制的“光源”一极紫外自111电子激光装置，发出了波长在100 nm(l nm=10-9 m)附近连续可调的世界上最强的极紫外激光脉冲，“光源”因其光子的能量大、密度高，可在能源利用、光刻技术、雾霾治理等领域的研究中发挥重要作用.一个处于极紫外波段的光子所具有的能量可以电离一个分子，但乂不会把分子打碎.据此判断，能够电离一个分子的能量约为(取普朗克常量/^G.GxlO-34 J s,真空光速c = 3xlO8 m/s)()A.10一21 JB. 10_,8JC. 10-15 JD. 10_,2JB [—个处于极紫外波段的光子所具有的能量加=»=6.6xlOK盍罗冋0-5, 选项B正确.]四、氢原子能级和能级跃迁1.两类能级跃迁(1)自发跃迁：高能级-低能级，释放能戢，发出光子.光子的频率、=¥=匚宀.(2)受激跃迁：低能级-高能级，吸收能量.①光照(吸收光子)：光子的能量必须恰等于能级差7/v=AE.②碰撞、加热等：只要入射粒子能量大于或等于能级差即可，EZE.③大于电离能的光子被吸收，将原子电离.2.电离电藹态与电离能电离态:n=8, E=0基态T电离态：E吸=0—(一13.6 eV)=13.6 eV电离能.n=2—电离态：E^=0-E2=3.4 eV如吸收能量足够大，克服电离能后，获得自由的电子还携带动能.3.谱线条数的确左方法(1)一个氢原子跃迁发岀可能的光谱线条数最多为("一1).(2)—群氢原子跃迁发出可能的光谱线条数的两种求解方法.①用数学中的组合知识求解：艸二c‘二几5「1)・n 2②利用能级图求解：在氢原子能级图中将氢原子跃迁的各种可能情况一一画出，然后相加.例12.(多选)氢原子光谱在可见光部分只有四条谱线，它们分别是从〃为3、4、5、6的能级直接向/i = 2能级跃迁时产生的.四条谱线中，一条红色、一条蓝色、两条紫色，则下列说确的是（）A.红色光谱是氢原子从“ =3能级向” =2能级跃迁时产生的B.蓝色光谱是氢原子从” =6能级或n = 5能级直接向”=2能级跃迁时产生的C.若氢原子从” =6能级直接向n=l能级跃迁，则能够产生红外线D.若氢原子从n=6能级直接向n = 3能级跃迁时辐射的光子不能使某金属发生光电效应，则氢原子从〃能级直接向“ =2能级跃迁时辐射的光子将可能使该金属发生光电效应AD ［从〃为3、4、5、6的能级直接向n = 2能级跃迁时，从“ =3跃迁到”=2能级辐射的光子频率最小，波长最大，可知为红色光谱，A正确；蓝光光子频率大于红光光子频率，小于紫光光子频率，可知是从“=4跃迁到n=2能级辐射的光子，B错误；氢原子从畀=6能级直接向能级跃迁，辐射的光子频率大于从“ =6跃迁到“ =2能级时辐射的紫光光子频率，即产生紫外线，C错误；从” =6 跃迁到”=2能级辐射的光子频率大于从“ =6跃迁到〃能级辐射的光子频率，III氢原子从“ =6能级直接向〃=3能级跃迁时辐射的光子不能使某金属发生光电效应，但从〃=6跃迁到〃=2能级跃迁时辐射的光子可能使该金属发生光电效应，D正确.］例13.（2018.模拟）如图所示为氢原子能级图，氢原子中的电子从“=4能级跃迁到”=1能级可产生“光；从n = 3能级跃迁到“=1能级可产生方光，“光和b光的波长分别为儿和几，“、〃两光照射逸出功为4.5 eV的金属餌表面均可产生光电效应，遏止电压分别为/和3,,则D ［氢原子中的电子从n=4能级跃迁到n=1能级产生a光，d光的光子能量hv a=E a =E4-£1 = 12.75 eV,氢原子中的电子从n = 3能级跃迁到n=\能级产生A光，b光的光子能量血=Q,=5—Q = 12.09eV,"光的光子能量高，则"光的频率大，波长小，即几vU，A、C项错误；由光电效应方程E^hv-Wo和5=0以可知，频率越大，对应遏止电压0越大，即UQUb, B项错误；Ekb=Av/,-VV0=7.59 eV, D项正确.］［反思总结］（1）一个区另U一个氢原子和一群氢原子能级跃迁的可能性.（2）两点提醒①原子能级之间跃迁时吸收或放出的光子能量一定等于两能级之间的差值.②要使氢原子发生电离，原子吸收的能量可以是大于原子该能级值的任意值.例14：氢原子跃迁时，山n = 3的激发态跃迁到基态所释放的光子可以使某金属刚好发生光电效应，则下列说确的是（）A.氢原子由“ =3的激发态跃迁到基态时，电子的动能减少B.氢原子山〃=3的激发态跃迁到基态时，原子的能量增加C.增加由〃的激发态跃迁到基态的氢原子的数量，从该金属表面逸出的光电子的最大初动能不变D.氢原子由n = 2的激发态跃迁到基态所释放的光子照射该金属足够长时间，该金属也会发生光电效应C ［氢原子山激发态跃迁到基态时，释放光子，原子的能量减少，电子的动能增加，A、B错；增加跃迁氢原子的数量，不能改变释放出的光子的频率，从该金属表面逸出的光电子的最大初动能不变，C对；从〃的激发态跃迁到基态的氢原子，其释放的光子的频率较小，不能使该金属发生光电效应，D错.］3. 小练：考査点：光的波粒二象性1.（多选）下列说法中正确的是（）A.光的波粒二象性学说彻底推翻了麦克斯韦的光的电磁说B.在光的双缝干涉实验中，暗条纹的地方是光子永远不能到达的地方C.光的双缝干涉实验中，大量光子打在光屏上的落点是有规律的，暗纹处落下光子的槪率小D.单个光子具有粒子性，大疑光子具有波动性［答案］CD考査点：光电效应规律2.（多选）在光电效应实验中，用频率为v的光照射光电管阴极，发生了光电效应，下列说确的是（）A.增大入射光的强度，光电流增大B.减小入射光的强度，光电效应现象消失C.改用频率小于v的光照射，一迄不发生光电效应D.改用频率大于v的光照射，光电子的最大初动能变大［答案］AD考査点：玻尔理论3.氢原子由“=1的状态激发到”=4的状态，在它回到的状态的过程中，有以下说法：①可能激发的能量不同的光子只有3种②可能发出6种不同频率的光子③可能发出的光子的最大能量为12.75 eV④可能发岀光子的最小能量为0.85 eV 其中正确的说法是（）A. ®（3）c. ®@［答案］D考查点：（X粒子散射实验B.②④D.②③4.（多选）在a粒子散射实验中，如果两个具有相同能量的a粒子以不同的角度散射出来，则散射角度大的这个a粒子（）A.更接近原子核B.更远离原子核C.受到一个以上的原子核作用D.受到原子核较大的冲量作用［答案］AD4.巩固提升:光子说光电效应现象1.2016年8月16 S01时40分，由我国研制的世界首颗疑子科学试验卫星“墨子号"在卫星发射中心用长征二号丁运载火箭成功发射升空.它的成功发射和在轨运行，不仅将有助于我国广域量子通信网络的构建, 服务于国家信息安全，它将开展对呈:子力学基本问题的空间尺度试验检验，加深人类对量子力学自身的理解，关于量子和量子化，下列说法错误的是（）A.玻尔在研究原子结构中引进了量子化的概念B.普朗克把能量子引入物理学，破除了“能量连续变化“的传统观念C.光子的概念是爱因斯坦提岀的D.光电效应实验中的光电子，也就是光子D ［由玻尔理论可知，在研究原子结构时，引进了量子化的概念，故A正确：普朗克在1900年把能量子引入物理学，破除了“能疑连续变化“的传统观念，提出疑子化理论，故B正确：为解释光电效应现象，爱因斯坦提岀了光子说，引入了光子的槪念，故C正确；光电子就是在光电效应中产生的电子，本质是金属板的电子，故D错误.］2.用一朿紫外线照射某金属时不能产生光电效应，可能使该金属发生光电效应的措施是（）A.改用频率更小的紫外线照射B.改用X射线照射C.改用强度更大的原紫外线照射D.延长原紫外线的照射时间选B某种金属能否发生光电效应取决于入射光的频率，与入射光的强度和照射时间无关。

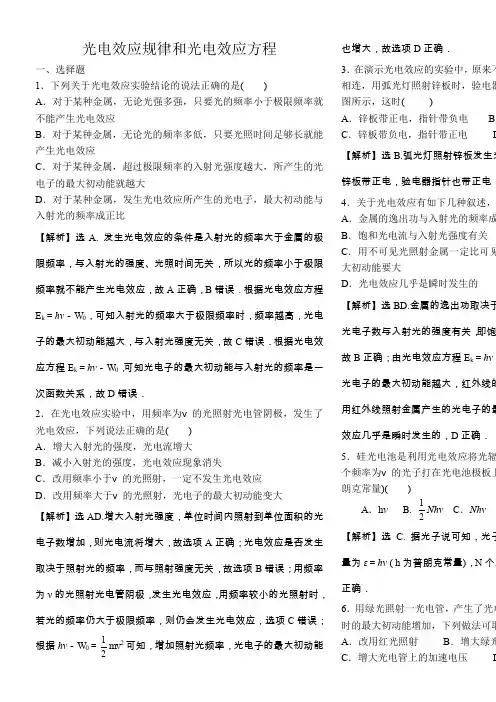

光电效应规律和光电效应方程一、选择题1．下列关于光电效应实验结论的说法正确的是()A．对于某种金属，无论光强多强，只要光的频率小于极限频率就不能产生光电效应B．对于某种金属，无论光的频率多低，只要光照时间足够长就能产生光电效应C．对于某种金属，超过极限频率的入射光强度越大，所产生的光电子的最大初动能就越大D．对于某种金属，发生光电效应所产生的光电子，最大初动能与入射光的频率成正比【解析】选A. 发生光电效应的条件是入射光的频率大于金属的极限频率，与入射光的强度、光照时间无关，所以光的频率小于极限频率就不能产生光电效应，故A正确，B错误．根据光电效应方程E k＝hν－W0，可知入射光的频率大于极限频率时，频率越高，光电子的最大初动能越大，与入射光强度无关，故C错误．根据光电效应方程E k＝hν－W0，可知光电子的最大初动能与入射光的频率是一次函数关系，故D错误．2．在光电效应实验中，用频率为ν的光照射光电管阴极，发生了光电效应，下列说法正确的是()A．增大入射光的强度，光电流增大B．减小入射光的强度，光电效应现象消失C．改用频率小于ν的光照射，一定不发生光电效应D．改用频率大于ν的光照射，光电子的最大初动能变大【解析】选AD.增大入射光强度，单位时间内照射到单位面积的光电子数增加，则光电流将增大，故选项A正确；光电效应是否发生取决于照射光的频率，而与照射强度无关，故选项B错误；用频率为ν的光照射光电管阴极，发生光电效应，用频率较小的光照射时，若光的频率仍大于极限频率，则仍会发生光电效应，选项C错误；根据hν－W0＝21mv2可知，增加照射光频率，光电子的最大初动能也增大，故选项D正确．3．在演示光电效应的实验中，原来不带电的一块锌板与灵敏验电器相连，用弧光灯照射锌板时，验电器的指针就张开了一个角度，如图所示，这时()A．锌板带正电，指针带负电B．锌板带正电，指针带正电C．锌板带负电，指针带正电D．锌板带负电，指针带负电【解析】选B.弧光灯照射锌板发生光电效应，锌板上有电子逸出，锌板带正电，验电器指针也带正电，故B正确4．关于光电效应有如下几种叙述，其中叙述正确的是()A．金属的逸出功与入射光的频率成正比ssB ．饱和光电流与入射光强度有关C ．用不可见光照射金属一定比可见光照射金属产生的光电子的最大初动能要大D ．光电效应几乎是瞬时发生的【解析】选BD.金属的逸出功取决于金属本身，故A 错误；逸出的光电子数与入射光的强度有关，即饱和光电流与入射光的强度有关，故B 正确；由光电效应方程E k ＝hν－W 0 可知，入射光的频率越大，光电子的最大初动能越大，红外线的频率小于可见光的频率，所以用红外线照射金属产生的光电子的最大初动能较小，C 错误；光电效应几乎是瞬时发生的，D 正确．5．硅光电池是利用光电效应将光辐射的能量转化为电能．若有N 个频率为ν的光子打在光电池极板上，这些光子的总能量为(h 为普朗克常量)( )A ．hν B.21Nhν C ．Nhν D ．2Nhν 【解析】选C. 据光子说可知，光子能量与频率有关，一个光子能量为ε＝hν ( h 为普朗克常量)，N 个光子的能量为Nhν，所以选项C 正确．6．用绿光照射一光电管，产生了光电效应，欲使光电子从阴极逸出时的最大初动能增加，下列做法可取的是( ) A ．改用红光照射 B ．增大绿光的强度C ．增大光电管上的加速电压D ．改用紫光照射【解析】选D.由爱因斯坦光电效应方程hν＝W 0+21mv 2，在逸出功一定时，只 有增大光的频率，才能增加最大初动能，与光的强度无关，D 对．7．在光电效应实验中，用单色光照射某种金属表面，有光电子逸出，则光电子的最大初动能取决于入射光的( ) A ．频率 B ．强度 C ．照射时间 D ．光子数目【解析】选A.由爱因斯坦光电效应方程程E k ＝hν－W 0 可知：Ek 只与频率ν有关，故选项B 、C 、D 错误，选项A 正确8．在光电效应实验中，用同一种单色光，先后照射锌和银的表面，都能发生光电效应现象．对于这两个过程，下列四个物理量中，一定不同的是( )A ．单位时间内逸出的光电子数B ．反向截止电压C ．饱和光电流D ．光电子的最大初动能【解析】选BD.单位时间内逸出的光电子数以及饱和电流由光照强度决定，所以可能相同，故A 、C 错误；用同一种单色光照射，光电子的能量相同，不同金属的逸出功不同，根据光电效应方程E k ＝hν－W 0 可得光电子的最大初动能一定不同，D 正确；再根据E k ＝eU c 知，反向截止电压一定不同，B 正确9．研究光电效应的电路如图所示．用频率相同、强度不同的光分别照射密封真空管的钠极板(阴极K)，钠极板发射出的光电子被阳极A 吸收，在电路中形成光电流．下列光电流I 与A 、K 之间的电压U AK 的关系图象中，正确的是( )【解析】选C. 虽然入射光强度不同，但光的频率相同，所以遏止电压相同；又因当入射光强时，单位时间逸出的光电子多，饱和光电流大，所以选C.10．在光电效应实验中，分别用频率为νa、νb的单色光a、b照射到同种金属上，测得相应的遏止电压分别为U a和U b、光电子的最大初动能分别为E ka和E kb。

高中光电效应试题及答案一、选择题1. 光电效应是指光照射到金属表面时，金属会释放出电子的现象。

这种现象最早是由哪位科学家发现的？A. 牛顿B. 爱因斯坦C. 普朗克D. 波尔答案：B2. 光电效应的实验验证了光的粒子性，下列关于光电效应的描述中，哪一项是错误的？A. 光照射到金属表面，金属会释放出电子B. 光的频率越高，释放出的电子动能越大C. 光的强度越大，释放出的电子数量越多D. 光电效应的产生与光的频率有关，与光的强度无关答案：C3. 根据光电效应方程，电子的最大动能与入射光的频率成正比。

这个方程是：A. Kmax = hν - φB. Kmax = hν + φC. Kmax = hν / φD. Kmax = φ - hν答案：A二、填空题4. 光电效应的实验中，当入射光的频率大于金属的______时，才会发生光电效应。

答案：极限频率5. 光电效应实验表明，电子的发射与光的______有关，而与光的______无关。

答案：频率；强度三、简答题6. 简述光电效应的基本原理。

答案：光电效应是指当光照射到金属表面时，金属中的电子吸收了光子的能量，如果光子的能量大于金属的逸出功，电子就能克服金属的束缚力，从金属表面逸出，形成光电子流。

7. 为什么说光电效应实验验证了光的粒子性？答案：光电效应实验表明，光子的能量与光的频率成正比，而与光的强度无关。

这与光的波动理论相矛盾，因为波动理论认为光的能量应该与光的强度有关。

因此，光电效应实验支持了光的粒子性，即光是由一系列粒子（光子）组成的。

四、计算题8. 假设一束频率为5.0×10^14 Hz的光照射到金属表面，金属的逸出功为4.7 eV。

求电子的最大动能。

答案：首先，将频率转换为能量，使用公式E = hν，其中h为普朗克常数（6.626×10^-34 Js），ν为频率。

计算得到E = 6.626×10^-34 Js × 5.0×10^14 Hz = 3.313×10^-19 J。

【繁體轉換簡體方法】打開文檔---功能表列---審閱---繁轉簡---轉換完成【簡體轉換繁體方法】打開文檔---功能表列---審閱---簡轉繁---轉換完成31 光電效應【專題導航】目錄熱點題型一光電效應現象和光電效應方程的應用............................................................... 错误!未定义书签。

熱點題型二光電效應的圖象問題 .......................................................................................... 错误!未定义书签。

（一）對E k－ν圖象的理解............................................................................................... 错误!未定义书签。

（二）對I－U圖象的理解 ................................................................................................ 错误!未定义书签。

（三）對Uc－ν圖象的理解.............................................................................................. 错误!未定义书签。

熱點題型三對光的波粒二象性的理解 .................................................................................. 错误!未定义书签。

【題型演練】 .............................................................................................................................. 错误!未定义书签。

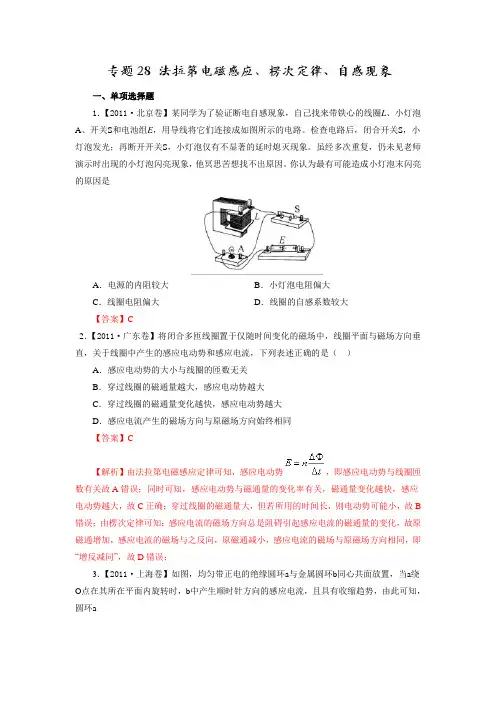

一、单项选择题1．【2011·北京卷】某同学为了验证断电自感现象，自己找来带铁心的线圈L、小灯泡A、开关S和电池组E，用导线将它们连接成如图所示的电路。

检查电路后，闭合开关S，小灯泡发光；再断开开关S，小灯泡仅有不显著的延时熄灭现象。

虽经多次重复，仍未见老师演示时出现的小灯泡闪亮现象，他冥思苦想找不出原因。

你认为最有可能造成小灯泡末闪亮的原因是A．电源的内阻较大B．小灯泡电阻偏大C．线圈电阻偏大D．线圈的自感系数较大【答案】C2．【2011·广东卷】将闭合多匝线圈置于仅随时间变化的磁场中，线圈平面与磁场方向垂直，关于线圈中产生的感应电动势和感应电流，下列表述正确的是（）A．感应电动势的大小与线圈的匝数无关B．穿过线圈的磁通量越大，感应电动势越大C．穿过线圈的磁通量变化越快，感应电动势越大D．感应电流产生的磁场方向与原磁场方向始终相同【答案】C【解析】由法拉第电磁感应定律可知，感应电动势，即感应电动势与线圈匝数有关故A错误；同时可知，感应电动势与磁通量的变化率有关，磁通量变化越快，感应电动势越大，故C正确；穿过线圈的磁通量大，但若所用的时间长，则电动势可能小，故B 错误；由楞次定律可知：感应电流的磁场方向总是阻碍引起感应电流的磁通量的变化，故原磁通增加，感应电流的磁场与之反向，原磁通减小，感应电流的磁场与原磁场方向相同，即“增反减同”，故D错误；3．【2011·上海卷】如图，均匀带正电的绝缘圆环a与金属圆环b同心共面放置，当a绕O点在其所在平面内旋转时，b中产生顺时针方向的感应电流，且具有收缩趋势，由此可知，圆环a（A）顺时针加速旋转（B）顺时针减速旋转（C）逆时针加速旋转（D）逆时针减速旋转【答案】B．4．【2012·北京卷】物理课上，老师做了一个奇妙的“跳环实验”．如图，她把一个带铁芯的线圈L、开关S和电源用导线连接起来后，将一金属套环置于线圈L上，且使铁芯穿过套环，闭合开关S的瞬间，套环立刻跳起．某同学另找来器材再探究此实验．他连接好电路，经重复实验，线圈上的套环均未动，对比老师演示的实验，下列四个选项中，导致套环未动的原因可能是A．线圈接在了直流电源上B．电源电压过高C．所选线圈的匝数过多D．所用套环的材料与老师的不同【答案】D【解析】线圈接在直流电源上，闭合开关的瞬间，穿过套环的磁通量仍然会改变，套环中会产生感应电流，会跳动．故A错误；电源电压过高，在套环中产生的感应电流更大，更容易跳起．故B错误；线圈匝数过多，在套环中产生的感应电流越大，套环更容易跳起．故C错误；D、所用的套环材料不同，可能不产生感应电流，则不会受到安培力，不会跳起．故D正确。

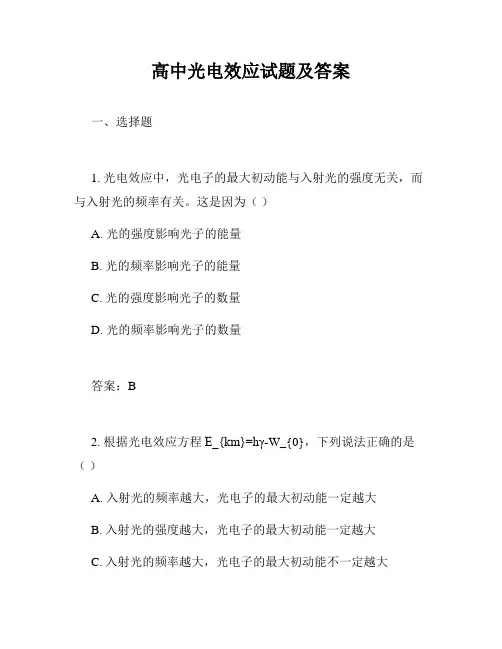

高中光电效应试题及答案一、选择题1. 光电效应中，光电子的最大初动能与入射光的强度无关，而与入射光的频率有关。

这是因为（）A. 光的强度影响光子的能量B. 光的频率影响光子的能量C. 光的强度影响光子的数量D. 光的频率影响光子的数量答案：B2. 根据光电效应方程E_{km}=hγ-W_{0}，下列说法正确的是（）A. 入射光的频率越大，光电子的最大初动能一定越大B. 入射光的强度越大，光电子的最大初动能一定越大C. 入射光的频率越大，光电子的最大初动能不一定越大答案：C3. 光电效应中，光电子的最大初动能与入射光的频率有关，而与入射光的强度无关。

这是因为（）A. 光的强度影响光子的能量B. 光的频率影响光子的能量C. 光的强度影响光子的数量D. 光的频率影响光子的数量答案：B4. 根据光电效应方程E_{km}=hγ-W_{0}，下列说法正确的是（）A. 入射光的频率越大，光电子的最大初动能一定越大B. 入射光的强度越大，光电子的最大初动能一定越大C. 入射光的频率越大，光电子的最大初动能不一定越大答案：C二、填空题5. 光电效应中，光电子的最大初动能与入射光的频率有关，而与入射光的强度无关，这是因为光的频率影响光子的能量，而光的强度影响光子的数量。

6. 根据光电效应方程E_{km}=hγ-W_{0}，入射光的频率越大，光电子的最大初动能不一定越大，这是因为光电子的最大初动能还与金属的逸出功有关。

7. 光电效应中，光电子的最大初动能与入射光的频率有关，而与入射光的强度无关，这是因为光的频率影响光子的能量，而光的强度影响光子的数量。

8. 根据光电效应方程E_{km}=hγ-W_{0}，入射光的频率越大，光电子的最大初动能不一定越大，这是因为光电子的最大初动能还与金属的逸出功有关。

三、计算题9. 某金属的逸出功为2.5eV，当用波长为400nm的光照射该金属时，求光电子的最大初动能。

解：根据光电效应方程E_{km}=hγ-W_{0}，其中h为普朗克常数，γ为入射光的频率，W_{0}为金属的逸出功。

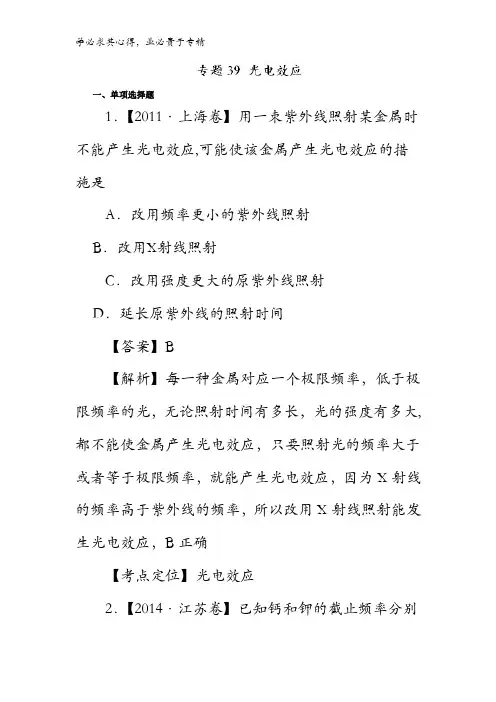

一、单项选择题1．【2011·上海卷】用一束紫外线照射某金属时不能产生光电效应,可能使该金属产生光电效应的措施是A．改用频率更小的紫外线照射B．改用X射线照射C．改用强度更大的原紫外线照射D．延长原紫外线的照射时间【答案】B【解析】每一种金属对应一个极限频率，低于极限频率的光，无论照射时间有多长，光的强度有多大,都不能使金属产生光电效应，只要照射光的频率大于或者等于极限频率，就能产生光电效应，因为X射线的频率高于紫外线的频率，所以改用X射线照射能发生光电效应，B正确【考点定位】光电效应2．【2014·江苏卷】已知钙和钾的截止频率分别为7。

73×1014Hz和5。

44×1011Hz，在某种单色光的照射下两种金属均发生光电效应，比较它们表面逸出的具有最大初动能的光电子,钙逸出的光电子具有较大的A．波长B．频率C．能量D．动量【答案】A【考点定位】本题主要考查了对爱因斯坦光电效应方程、德布罗意波长公式的理解与应用问题,属于中档偏低题。

3．【2013·上海卷】当用一束紫外线照射锌板时,产生了光电效应,这时A．锌板带负电B．有正离子从锌板逸出C．有电子从锌板逸出D．锌板会吸附空气中的正离子【答案】C【解析】光电效应发生的过程是锌板原子核外层电子在吸收光子后摆脱原子核的束缚逃离锌板,导致锌板带正电，选项AB错误,C正确;锌板失去电子后带正电,因同种电荷排斥，所以锌板不会吸引空气中的正离子，D错误。

【考点定位】光电效应的发生.4．【2013·天津卷】下列说法正确的是（）A．原子核发生衰变时要遵守电荷守恒和质量守恒的规律B．射线、射线、射线都是高速运动的带电粒子流C．氢原子从激发态向基态跃迁只能辐射特定频率的光子D．发生光电效应时光电子的动能只与入射光的强度有关【答案】C【考点定位】原子核衰变、玻尔理论、光电效应。

5．【2012·上海卷】在光电效应实验中，用单色光照时某种金属表面，有光电子逸出，则光电子的最大初动能取决于入射光的（）A．频率B．强度C．照射时间D．光子数目【答案】A【解析】发生光电效应的条件是入射光的频率大于金属的极限频率，由公式知,为逸出功不变，所以光电子的最大初动能取决于入射光的频率，A正确.【考点定位】本题考查光电效应及其相关知识6．【2012·上海卷】根据爱因斯坦的“光子说”可知（）A．“光子说"本质就是牛顿的“微粒说”B．光的波长越大，光子的能量越小C．一束单色光的能量可以连续变化D．只有光子数很多时，光才具有粒子性【答案】B【解析】爱因斯坦的“光子说”认为光是一份一份的不连续的它并不否定光的波动性，而牛顿的“微粒说”而波动说是对立的，因此A不对；在爱因斯坦的“光子说"中光了的能量；可知波长越长，光子的能量越小，因此C正确；某一单色光，波长恒定，光子的能量也是恒定的，因此C不对;大量光子表现为波动性,而少数光子才表现为粒子性，因此D不对。

高考物理专题复习：光电效应一、单选题1．用甲、乙、丙三种单色光在同一个光电管上做光电效应实验，发现光电流I与电压U的关系如图所示，下列说法正确的是（）A．甲、乙两种单色光的强度相同B．三种单色光在同种介质中传播时，丙的波长最短C．单色光甲的频率大于单色光丙的频率D．三种单色光中，丙照射时逸出光电子的最大初动能最小2．用如图甲所示的电路研究光电效应中光电流与照射光的强弱、频率等物理量的关系。

图中A、K两极间的电压大小可调，电源的正负极也可以对调，分别用a、b、c三束单色光照射，调节A、K间的电压U，得到光电流I与电压U的关系如图乙所示，由图可知（）A．单色光a和c的频率相同，且a光更弱些，b光频率最大B．单色光a和c的频率相同，且a光更强些，b光频率最大C．单色光a和c的频率不同，且a光更弱些，a光频率最大D．单色光a和c的频率不同，且a光更强些，c光频率最小3．如图所示，用波长为λ0的单色光照射某金属，调节滑动变阻器，当电压表的示数为某值时，电流表的示数恰好减小为零；再用波长为45λ0的单色光重复上述实验，当电压表的示数增加到原来的2倍时，电流表的示数又恰好减小为零。

已知普朗克常量为h，真空中光速为c、下列分析正确的是（）A．用波长为2λ0的单色光照射该金属一定能发生光电效应B．该金属的逸出功为7 4 hc λC．两种光照射出的光电子的最大初动能之比为1：2D．若将电源的正负极调换，仍用波长为λ0的单色光照射，将滑动变阻器滑片向右移动，电流表的示数将一定增大4．如图甲，合上开关，用光子能量为2.5eV的一束光照射阴极K，发现电流表读数不为零。

调节滑动变阻器，发现当电压表读数小于0.60V时，电流表读数仍不为零，当电压表读数大于或等于0.60V时，电流表读数为零。

把电路改为图乙，当电压表读数为1.5V时，逸出功W及电子到达阳极时的最大动能E k为（）A．W=3.1eV E k=4.5eV B．W=1.9eV E k=2.leVC．W=1.7eV E k=1.9eV D．W=1.5eV E k=0.6eV5．下列说法正确的是（）A．一切物体都能向外辐射电磁波B．用蓝光照射某金属时能发生光电效应，则改用红光照射该金属也一定能发生光电效应C．光电效应中，从金属中逸出的光电子就是光子D．光电效应和康普顿效应说明光具有波动性6．分别用波长为λ和34λ的单色光照射同一金属板，发出的光电子的最大初动能之比为12∶，以h 表示普朗克常量，c 表示真空中的光速，则此金属板的逸出功为（ ）A ．2hc λB ．23hc λC ．34hc λD ．22h cλ 7．关于光电效应的叙述，下列说法中正确的是（ ）A ．饱和电流的强度与入射光的强度无关B ．用频率相同的紫外线照射不同金属时产生的光电子的最大初动能相同C ．某种光照射某金属时不产生光电效应，换用频率较小的光照射时可能产生光电效应D ．某种光照射某金属时不产生光电效应，换用极限频率较小的金属时可能产生光电效应 8．关于光子说对光电效应的解释，下列说法中正确的是（ ）A ．金属内的每个电子一次只能吸收一个光子B ．只要入射光强度足够大，便一定能发生光电效应C ．当入射光频率一定时，入射光越强，光电子的最大初动能就一定越大D ．光电子的最大初动能与入射光的频率、光强均有关二、多选题9．含有光电管的电路如图（a ）所示，图（b ）是用甲、乙、丙三束光分别照射光电管得到的I ﹣U 图线，U c1、U c2表示遏止电压，下列说法中正确的有（ ）A ．甲、乙是相同频率的光，甲比乙光照强B ．甲光照射时光电子的最大初动能比丙光照射时光电子的最大初动能大C ．图（a ）中光电管两端的电压为反向电压D ．使用（a ）图电路做实验，当光的强度一定时，调节触头P 使电压表示数增加，电流表示数并不是一直增大，说明单位时间内产生的光电子数量是一定的10．美国物理学家密立根利用图甲所示的电路研究金属的遏止电压c U 与入射光频率v 的关系，描绘出图乙中的图像，由此算出普朗克常量h ，电子电荷量用e 表示，下列说法正确的是（ ）A ．入射光的频率增大，为了测遏止电压，则滑动变阻器的滑片P 应向M 端移动B ．由c U v -图像可知，这种金属的截止频率为c vC ．增大入射光的强度，光电子的最大初动能也增大D ．由c U v -图像可求普朗克常量表达式为11cU eh v v =-11．某种金属发生光电效应现象时，其遏止电压c U 与入射光频率υ的关系图像如图所示，则下列说法正确的是（图像中的物理量均为已知量）（ ）A ．当入射光的频率为012υ时，有光电子逸出 B ．入射光的光照强度增大时，遏止电压增大C ．若已知电子电荷量为e ，就可以求出普朗克常量hD ．入射光的频率为02υ时，产生的光电子的最大初动能为0h υ12．如图所示，绝缘固定擦得很亮的金属板A 水平放置，其下方水平放置接地的铜板B 。

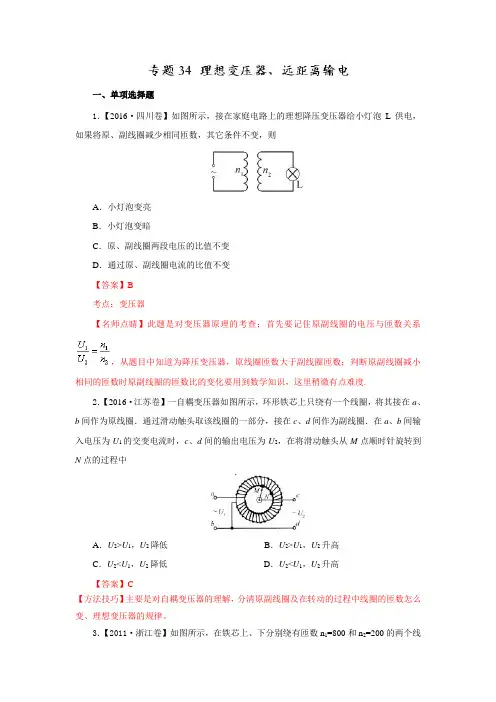

一、单项选择题1．【2016·四川卷】如图所示，接在家庭电路上的理想降压变压器给小灯泡L供电，如果将原、副线圈减少相同匝数，其它条件不变，则A．小灯泡变亮B．小灯泡变暗C．原、副线圈两段电压的比值不变D．通过原、副线圈电流的比值不变【答案】B考点：变压器【名师点睛】此题是对变压器原理的考查；首先要记住原副线圈的电压与匝数关系，从题目中知道为降压变压器，原线圈匝数大于副线圈匝数；判断原副线圈减小相同的匝数时原副线圈的匝数比的变化要用到数学知识，这里稍微有点难度.2．【2016·江苏卷】一自耦变压器如图所示，环形铁芯上只绕有一个线圈，将其接在a、b间作为原线圈．通过滑动触头取该线圈的一部分，接在c、d间作为副线圈．在a、b间输入电压为U1的交变电流时，c、d间的输出电压为U2，在将滑动触头从M点顺时针旋转到N点的过程中A．U2>U1，U2降低B．U2>U1，U2升高C．U2<U1，U2降低D．U2<U1，U2升高【答案】C【方法技巧】主要是对自耦变压器的理解，分清原副线圈及在转动的过程中线圈的匝数怎么变、理想变压器的规律。

3．【2011·浙江卷】如图所示，在铁芯上、下分别绕有匝数n1=800和n2=200的两个线圈，上线圈两端u=51sin314t V的交流电源相连，将下线圈两端接交流电压表，则交流电压表的读数可能是A．2.0V B．9.0V C．12.7V D．144.0V 【答案】A【解析】交流电源电压的有效值，如果看成理想的来处理有：、、，解得，故交流电压表的读数应该小于，所以答案为A。

4．【2012··海南卷】如图，理想变压器原、副线圈匝数比为20∶1，两个标有“12V，6W”的小灯泡并联在副线圈的两端。

当两灯泡都正常工作时，原线圈中电压表和电流表（可视为理想的）的示数分别是A．120V，0.10A B．240V，0.025A C．120V，0.05A D．240V，0.05A【答案】D【解析】灯泡正常工作，所以副线圈电压，电流,根据得：,根据,解得：,所以电压表和电流表的示数分别为：,故选D．5．【2014·四川卷】如图所示，甲是远距离的输电示意图，乙是发电机输出电压随时间变化的图象，则（）A．用户用电器上交流电的频率是100HzB．发电机输出交流电的电压有效值是500VC．输电线的电流只由降压变压器原副线圈的匝数比决定D．当用户用电器的总电阻增大时，输电线上损失功率减小【答案】D6．【2014·福建卷】图为模拟远距离输电实验电路图，两理想变压器的匝数n1=n4＜n2=n3，四根模拟输电线的电阻R1、R2、R3、R4的阻值均为R，A1、A2为相同的理想交流电流表，L1、L2为相同的小灯泡，灯丝电阻R L＞2R，忽略灯丝电阻随温度的变化。

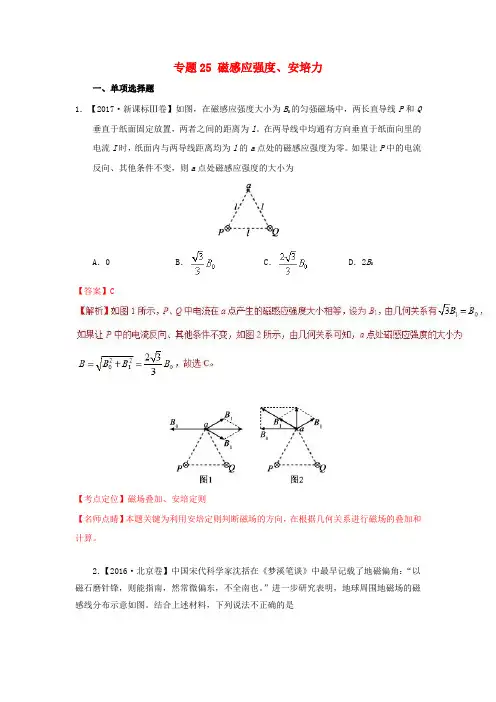

专题25 磁感应强度、安培力一、单项选择题1．【2017·新课标Ⅲ卷】如图，在磁感应强度大小为B0的匀强磁场中，两长直导线P和Q 垂直于纸面固定放置，两者之间的距离为l。

在两导线中均通有方向垂直于纸面向里的电流I时，纸面内与两导线距离均为l的a点处的磁感应强度为零。

如果让P中的电流反向、其他条件不变，则a点处磁感应强度的大小为A．0 B． C． D．2B0【答案】C【考点定位】磁场叠加、安培定则【名师点睛】本题关键为利用安培定则判断磁场的方向，在根据几何关系进行磁场的叠加和计算。

2．【2016·北京卷】中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也。

”进一步研究表明，地球周围地磁场的磁感线分布示意如图。

结合上述材料，下列说法不正确的是A．地理南、北极与地磁场的南、北极不重合B．地球内部也存在磁场，地磁南极在地理北极附近C．地球表面任意位置的地磁场方向都与地面平行D．地磁场对射向地球赤道的带电宇宙射线粒子有力的作用【答案】C【考点定位】考查了地磁场【方法技巧】地球本身是一个巨大的磁体。

地球周围的磁场叫做地磁场。

地磁北极在地理南极附近，地磁南极在地理北极附近，所以地磁场的方向是从地磁北极到地磁南极。

3．【2016·上海卷】如图，一束电子沿z轴正向流动，则在图中y轴上A点的磁场方向是A．+x方向B．-x方向C．+y方向D．-y方向【答案】A【解析】据题意，电子流沿z轴正向流动，电流方向沿z轴负向，由安培定则可以判断电流激发的磁场以z轴为中心沿顺时针方向（沿z轴负方向看），通过y轴A点时方向向外，即沿x轴正向，则选项A正确。

【考点定位】安培定则、电子束产生电流的方向【方法技巧】首先需要判断出电子束产生电流的方向，再根据安培定则判断感应磁场的方向。

4．【2011·全国卷】如图，两根相互平行的长直导线分别通有方向相反的电流I1和I2，且I1>I2；a、b、c、d为导线某一横截面所在平面内的四点，且a、b、c与两导线共面；b 点在两导线之间，b、d的连线与导线所在平面垂直。
