C30普通混凝土配合比设计(掺粉煤灰)

一、设计依据普通混凝土配合比设计规程《JGJ55-2011》二、设计目的和要求（1）设计坍落度180±20mm;（2）混凝土设计强度为30MPa°三、材料（1）水泥：P.042.5,28d胶砂抗压强度48.6MPa,安定性合格；（2）砂：II区中砂，细度模数2.6；（3）碎石：最大粒径25mm,连续级配；（4）外加剂：聚竣酸高性能减水剂，固含量12%,掺量1.8%,减水率25%；（5）粉煤灰：F-H级粉煤灰，细度18.3%,需水量比99%；（6）粒化高炉矿渣粉：S95级，流动度比98%,28d活性指数101%；（7）拌和水：饮用水。

四、配合比设计计算（一）计算配制强度（fbu,O）由于缺乏强度标准差统计资料，因此根据《规程》表4.0.2选择强度标准差O为5.0MPa o表4.0.2C25-C45C5O-C55Σ 4.0 5.0 6.0根据公式fcu,02fcu,k+1.645B式中：fcu,0——混凝土试配强度（MPa）fcu,k ----- 设计强度（MPa）6 ----- 标准差，取5试配强度：fcu,0=fcu,k+l∙645σ230+1.645X5238.2（MPa）（二）混凝土水胶比（W/B）（1）确定矿物掺合料掺量应根据《规程》中表3.0.5-1的规定，并考虑混凝土原材料、应用部位和施工工艺等因素来确定矿物掺合料掺量。

表最大掺量（%）采用硅酸盐水泥采用普通硅酸盐水泥≤0.404535粉煤灰>0.404030粒化高炉矿渣≤0.406555粉>0.405545钢渣粉—3020磷渣粉—3020硅灰—1010≤0.406555复合掺合料>0.405545注：1采用其它通用硅酸盐水泥时，宜将水泥混合材掺量20%以上的混合材量计入矿物掺合料；2复合掺合料各组分的掺量不宜超过单掺时的最大掺量；3在混合使用两种或两种以上矿物掺合料时，矿物掺合料总掺量应符合表中复合掺合料的规定。

C30混凝土配合比计算书一、设计依据1、普通混凝土配合比设计规程《JGJ55-2011》二、设计目的和要求1、设计坍落度180±20mm；2、混凝土设计强度为30MPa。

三、组成材料1、水泥：P.042.5，28d抗压强度47MPa；2、砂：II区中砂，细度模数2.7；3、碎石：5～25mm合成级配碎石（5～10mm；10～25mm=30%:70%）；4、外加剂：聚羧酸高性能减水剂，掺量1.8%，减水率25%；5、粉煤灰：F-II级粉煤灰；6、粒化高炉矿渣粉：S95级；7、拌和水：饮用水。

四、配合比设计计算(1)计算配制强度(fcu,0)根据公式fcu,0≥fcu,k+1.645δ式中：fcu,0——混凝土试配强度（MPa）fcu,k——设计强度（MPa）δ——标准差，取5试配强度fcu,0=fcu,k+1.645σ=30+1.645×5=38.2(MPa)(2)混凝土水胶比（W/B）W/B=ɑa×fb/(fcu,0+ɑa×ɑb×fb)式中：ɑa，ɑb——回归系数，分别取0.53，0.20，fb——胶凝材料强度。

已知，水泥28d胶砂抗压强度为47.0MPa,方案一，粉煤灰掺量为30%，影响系数取0.75，则胶凝材料强度为：47.0×0.75＝35.3MPa；方案二，矿粉、粉煤灰双掺，各掺20%，影响系数：粉煤灰取0.8矿粉取0.98。

则胶凝材料强度为：47.0×0.8×0.98＝36.8MPa；由水胶比公式求得：方案一：W/B＝0.53×35.3/（38.2＋0.53×0.20×35.3）＝0.45。

方案二：W/B＝0.53×36.8/（38.2＋0.53×0.20×36.8）＝0.46。

（3）确定用水量碎石最大粒径为25mm，坍落度75～90mm时，查表用水量取210kg，未掺外加剂、坍落度180mm时单位用水量为：（180－90）/20×5＋210＝232.5kg/m3。

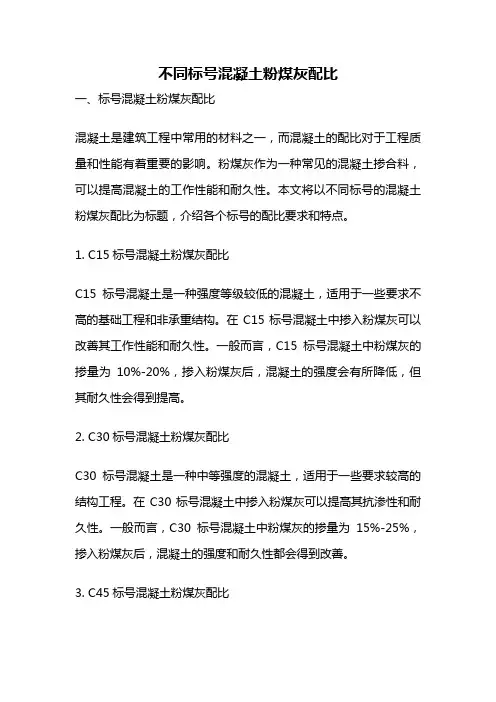

不同标号混凝土粉煤灰配比一、标号混凝土粉煤灰配比混凝土是建筑工程中常用的材料之一，而混凝土的配比对于工程质量和性能有着重要的影响。

粉煤灰作为一种常见的混凝土掺合料，可以提高混凝土的工作性能和耐久性。

本文将以不同标号的混凝土粉煤灰配比为标题，介绍各个标号的配比要求和特点。

1. C15标号混凝土粉煤灰配比C15标号混凝土是一种强度等级较低的混凝土，适用于一些要求不高的基础工程和非承重结构。

在C15标号混凝土中掺入粉煤灰可以改善其工作性能和耐久性。

一般而言，C15标号混凝土中粉煤灰的掺量为10%-20%，掺入粉煤灰后，混凝土的强度会有所降低，但其耐久性会得到提高。

2. C30标号混凝土粉煤灰配比C30标号混凝土是一种中等强度的混凝土，适用于一些要求较高的结构工程。

在C30标号混凝土中掺入粉煤灰可以提高其抗渗性和耐久性。

一般而言，C30标号混凝土中粉煤灰的掺量为15%-25%，掺入粉煤灰后，混凝土的强度和耐久性都会得到改善。

3. C45标号混凝土粉煤灰配比C45标号混凝土是一种较高强度的混凝土，适用于一些要求较高的承重结构。

在C45标号混凝土中掺入粉煤灰可以改善其工作性能、耐久性和可持续性。

一般而言，C45标号混凝土中粉煤灰的掺量为20%-30%，掺入粉煤灰后，混凝土的强度和耐久性都会得到显著提高。

4. C60标号混凝土粉煤灰配比C60标号混凝土是一种较高强度的混凝土，适用于一些要求极高的承重结构。

在C60标号混凝土中掺入粉煤灰可以提高其工作性能、耐久性和可持续性。

一般而言，C60标号混凝土中粉煤灰的掺量为25%-35%，掺入粉煤灰后，混凝土的强度和耐久性都会得到显著提高。

总结起来，不同标号的混凝土粉煤灰配比有着不同的要求和特点。

在选择混凝土配比时，需要根据工程的具体要求和使用环境来确定合适的粉煤灰掺量。

掺入粉煤灰后，混凝土的工作性能、耐久性和可持续性都会得到提高，但同时也会对混凝土的强度产生一定的影响，因此需要综合考虑各个因素来确定最佳的配比方案。

C30混凝土配合比设计书一 设计条件设计条件 1 水泥品种水泥品种南方P .042.5,水泥活性42.5MPa 2 混凝土强度等级混凝土强度等级 C30 3 坍落度坍落度 30~50(mm)4 砂 石 中砂,密度ρs =2570(㎏/m 3);1-3卵石,ρg =2630(㎏/m 3) 5 减水剂减水剂 永利,推荐掺量1.1% 6粉煤灰粉煤灰Ⅱ级灰,密度ρf =2300(㎏/m 3)二 设计依据设计依据1、普通混凝土配合比设计规程(JGJ 55-2000)2、粉煤灰混凝土应用技术规范(GBJ 146-90)3、混凝土结构工程施工及验收规范(GB 50204-2002)4、GBJ107-87（混凝土强度评定标准）（混凝土强度评定标准）5、GB14902-2003（预拌混凝土）（预拌混凝土）6、GB50119-2003混凝土外加剂应用技术规程混凝土外加剂应用技术规程三 混凝土C30初步配合比设计初步配合比设计1 试配强度fcu,o按JGJ55-2000第3.0.1条规定: f cu,o =f cu,k +1.645σf cu,o =30+1.645×4=36.58(MPa) 2水灰比W/C按JGJ55-2000第5.0.3条 W/C= αa ×f ce f ce ---水泥实际强度水泥实际强度f cu,o +αa ×αb ×f ce αa 、αb ---回归系数回归系数W/C= 0.46×42.5=0.52取W/C=0.52 36.58+0.46×0.07×42.53 初步用水量m w0按JGJ55-2000表4.0.1-2规定坍落度50mm 时用水量根据骨料的粒径选择。

径选择。

m w0取165(㎏/m 3)4掺外加剂时用水量m wam wa = m w0×(1-β) 减水剂减水率采用13% m wa ---掺外加剂时用水量掺外加剂时用水量β---外加剂减水率外加剂减水率m wa =165×(1-13%)=144(㎏/m 3)5水泥用量m ca按JGJ55-2000第5.0.6条m ca =m wa /(w/c) m ca =144/0.55=287(㎏/m 3)取287(㎏/m 3)6掺粉煤灰后水泥用量m cf 按GBJ146-90附3-19、3-22式m cf =m ca ×(1-βc )βc ---掺粉煤灰取代水泥系数掺粉煤灰取代水泥系数 取15.0%m cf =287×（1-15.0%）=244(㎏/m 3) 7粉煤灰用量m f按GBJ146-90附3-20式m f =m ca ×βc ×θcm f ---粉煤灰用量粉煤灰用量 θc ---超掺量系数超掺量系数超量系数1.4 m f =244×15.0%×1.4=51(㎏/m 3) 8 确定砂率确定砂率 砂率取Sp=36%9 砼外加剂用量m am a =(m cf +m f ) ×A% m a ---外加剂掺量系数外加剂掺量系数m a =(244+51) ×1.1%=3.3固含量3%用水量:m wa0=144-3.3×（1-3%)=136.2 取141(㎏/m 3)10砂、石用量m sm g 按JGJ55-2000第5.0.8条 m cf +m f +m s +m g +m wa =m cpSp=m s /(m s +m g ) 244+51+m s +m g +3.3+141=2450m s /(m s +m g )=36%得:m s =724 m g =1287(㎏/m 3)11 砼配合比初步确定砼配合比初步确定 m wa0: m cf : m s : m g : m f : m a141:244:724:1287:51:3.312 砼方量估算砼方量估算 m cf /ρc +m f /ρf +m s /ρs +m g /ρg +m a /ρw +0.01a=1244/3100+51/2300+724/2570+1287/2630+141/1000+0.01×1=1=1.023 1.023审核: 设计:。

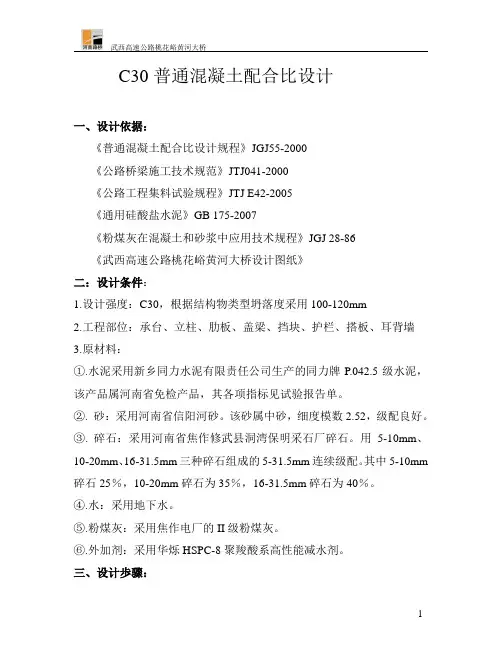

C30普通混凝土配合比设计一、设计依据：《普通混凝土配合比设计规程》JGJ55-2000《公路桥梁施工技术规范》JTJ041-2000《公路工程集料试验规程》JTJ E42-2005《通用硅酸盐水泥》GB 175-2007《粉煤灰在混凝土和砂浆中应用技术规程》JGJ 28-86《武西高速公路桃花峪黄河大桥设计图纸》二：设计条件：1.设计强度：C30，根据结构物类型坍落度采用100-120mm2.工程部位：承台、立柱、肋板、盖梁、挡块、护栏、搭板、耳背墙3.原材料：①.水泥采用新乡同力水泥有限责任公司生产的同力牌P.042.5级水泥，该产品属河南省免检产品，其各项指标见试验报告单。

②. 砂：采用河南省信阳河砂。

该砂属中砂，细度模数2.52，级配良好。

③. 碎石：采用河南省焦作修武县洞湾保明采石厂碎石。

用5-10mm、10-20mm、16-31.5mm三种碎石组成的5-31.5mm连续级配。

其中5-10mm 碎石25％，10-20mm碎石为35％，16-31.5mm碎石为40％。

④.水：采用地下水。

⑤.粉煤灰：采用焦作电厂的II级粉煤灰。

⑥.外加剂：采用华烁HSPC-8聚羧酸系高性能减水剂。

三、设计歩骤：1.计算初步配合比1）.确定混凝土配制强度（ƒcu.o）设计强度（ƒcu.k）=30MPaƒcu.o=ƒcu.k+1.645σ=30+1.645×5=38.2 MPa2）.计算水灰比（1）.按强度要求计算水灰比①.水泥实际强度ƒce=γc׃ce.ｇ=1.13×42.5=48.0MPa②.计算混凝土水灰比W/C=a a׃ce/（ƒcu.o+a a×a b׃ce）=0.46×48.0/（38.2+0.46×0.07×48.0）=0.56根据《普通混凝土配合比设计规程》JTJ55-2000表5.0.4规定选定a a=0.46、a b=0.07考虑混凝土耐久性要求拟采用三个水灰比w/c=0.37、w/c=0.42、w/c=0.47 3）.选定单位用水量根据设计规程，查表4.0.1-2可知，用水量m wa=216 kg，由于掺入减水剂后可减水25％，故用水量m wa=162kg4）计算单位用灰量（m co）m co=m wa/（w/c）=162/0.42=390kg掺加粉煤灰为水泥用量的20.5％=80kg，水泥实际用量为310kg。

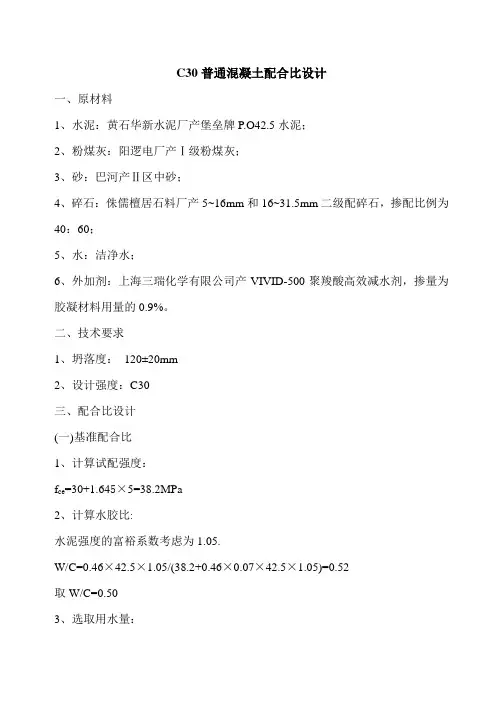

C30普通混凝土配合比设计一、原材料1、水泥：黄石华新水泥厂产堡垒牌P.O42.5水泥；2、粉煤灰：阳逻电厂产Ⅰ级粉煤灰；3、砂：巴河产Ⅱ区中砂；4、碎石：侏儒檀居石料厂产5~16mm和16~31.5mm二级配碎石，掺配比例为40：60；5、水：洁净水；6、外加剂：上海三瑞化学有限公司产VIVID-500聚羧酸高效减水剂，掺量为胶凝材料用量的0.9%。

二、技术要求1、坍落度：120±20mm2、设计强度：C30三、配合比设计(一)基准配合比1、计算试配强度：f ce=30+1.645×5=38.2MPa2、计算水胶比:水泥强度的富裕系数考虑为1.05.W/C=0.46×42.5×1.05/(38.2+0.46×0.07×42.5×1.05)=0.52取W/C=0.503、选取用水量：根据减水剂的减水率，用水量取150 kg / m3.4、计算胶凝材料用量：胶凝材料用量为：150/0.50=300kg/m3.5、计算水泥用量和粉煤灰用量：综合考虑验收标准要求和施工实际，粉煤灰掺量取为28%。

则：水泥用量C=300×（1-28%）=216 kg/m3粉煤灰用量F=300×28%=84 kg/m36、选取砂率：砂率取38%。

7、计算砂、石用量：假定混凝土密度为2400 kg/m3则：216+84+S+G+150=2400 (1)S/(S+G)=38% (2)综合（1）和（2），得砂用量S=818kg/m3石用量G=1040kg/m3，其中：5~16mm碎石416 kg/m3，16~31.5mm624 kg/m3 8、计算外加剂用量：外加剂掺量为0.9%则外加剂用量为360×0.9%=3.24kg/m3则基准配合比为水泥：粉煤灰：砂：石：水：减水剂=270：90：818：1040：162：3.24 (二)水胶比下调0.04,为0.41用水量为162kg/m3则胶凝材料用量为395 kg/m3,水泥用量为296kg/m3,粉煤灰用量为99kg/m3。

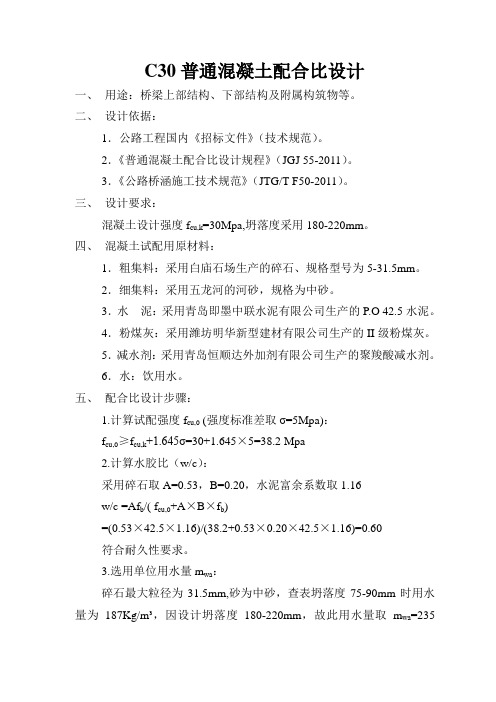

C30普通混凝土配合比设计一、用途：桥梁上部结构、下部结构及附属构筑物等。

二、设计依据：1．公路工程国内《招标文件》（技术规范）。

2．《普通混凝土配合比设计规程》（JGJ 55-2011）。

3．《公路桥涵施工技术规范》（JTG/T F50-2011）。

三、设计要求：混凝土设计强度f cu,k=30Mpa,坍落度采用180-220mm。

四、混凝土试配用原材料：1．粗集料：采用白庙石场生产的碎石、规格型号为5-31.5mm。

2．细集料：采用五龙河的河砂，规格为中砂。

3．水泥：采用青岛即墨中联水泥有限公司生产的P.O 42.5水泥。

4．粉煤灰：采用潍坊明华新型建材有限公司生产的II级粉煤灰。

5．减水剂：采用青岛恒顺达外加剂有限公司生产的聚羧酸减水剂。

6．水：饮用水。

五、配合比设计步骤：1.计算试配强度f cu,0 (强度标准差取σ=5Mpa)：f cu,0≥f cu,k+1.645σ=30+1.645×5=38.2 Mpa2.计算水胶比（w/c）：采用碎石取A=0.53，B=0.20，水泥富余系数取1.16w/c =Af b/( f cu,0+A×B×f b)=(0.53×42.5×1.16)/(38.2+0.53×0.20×42.5×1.16)=0.60符合耐久性要求。

3.选用单位用水量m wa：碎石最大粒径为31.5mm,砂为中砂，查表坍落度75-90mm时用水量为187Kg/m³，因设计坍落度180-220mm，故此用水量取m wa=235Kg/m³。

通过掺入 1.0%CX-8聚羧酸缓凝高效减水剂试拌用水量m wa=162Kg/ m³时坍落度180 mm，故此用水量选取m wa=162Kg/ m³。

4. 计算水泥、粉煤灰用量及外加剂用量：根据经验及确保工程质量水胶比选取0.45。

C30普通混凝土配合比报告配合比是指在一定强度要求下，各种原材料按照一定比例配制而成的混凝土的组成比例关系。

在混凝土工程中，合理的配合比对混凝土的强度、耐久性、可施工性和经济性等方面都有重要影响。

本文将针对C30普通混凝土的配合比进行报告。

C30普通混凝土的强度等级要求是强度等于30MPa，这里我们采用常用的水胶比法进行配合比设计。

首先我们需要确定水胶比，水胶比是水和胶凝材料质量之比。

水胶比是决定混凝土强度与耐久性的重要因素之一，一般要根据可得水胶比范围来选择。

根据相关规范和经验，C30普通混凝土的水胶比通常在0.45到0.55之间。

本次设计我们选择水胶比为0.50，既能满足强度要求又能保证混凝土的工作性能。

其次，我们需要确定水灰比（质量配比）。

水灰比是指水和水泥质量之比。

水灰比是影响混凝土强度、工作性能和耐久性的重要因素，一般情况下，水灰比应根据试验和经验进行选择。

根据相关规范和经验，C30普通混凝土的水灰比一般在0.55到0.65之间。

本次设计我们选择水灰比为0.60，既能满足强度要求又能保证混凝土的工作性能和耐久性。

再次，我们需要确定砂石比（质量配比）。

砂石比是指砂和骨料质量之比。

砂石比是影响混凝土强度和工作性能的重要因素之一，一般要根据试验和经验进行选择。

根据相关规范和经验，C30普通混凝土的砂石比一般在2.0到2.5之间。

本次设计我们选择砂石比为2.3，既能满足强度要求又能保证混凝土的工作性能。

最后，我们根据前面得到的水胶比、水灰比和砂石比来计算各种原材料的配合量。

比如可以根据水胶比和水的质量确定水的用量，然后根据水泥的用量和水灰比可以确定水泥的用量，再根据砂石比可以确定砂的用量和骨料的用量。

此外，还需要考虑掺合料的添加，如粉煤灰、矿渣粉等，以提高混凝土的性能。

在C30普通混凝土中，一般可以选择适量的粉煤灰掺入，控制在20%以内。

总之，在C30普通混凝土的配合比设计中，我们应综合考虑混凝土的强度、耐久性、可施工性和经济性等因素，采用合理的水胶比、水灰比和砂石比，同时考虑掺合料的添加，以满足工程要求和提高混凝土的性能。

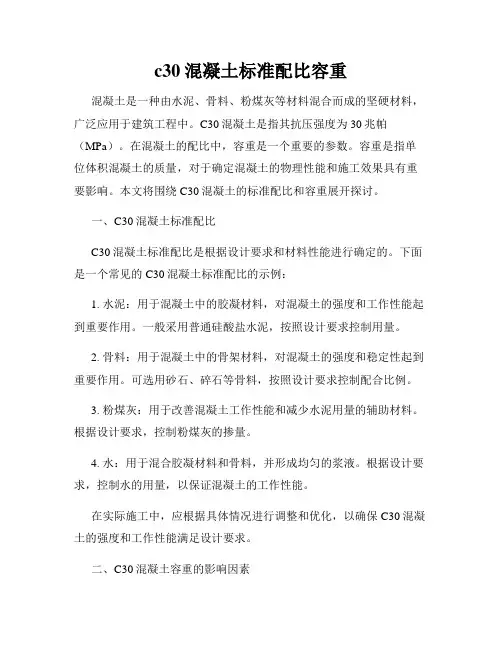

c30混凝土标准配比容重混凝土是一种由水泥、骨料、粉煤灰等材料混合而成的坚硬材料，广泛应用于建筑工程中。

C30混凝土是指其抗压强度为30兆帕（MPa）。

在混凝土的配比中，容重是一个重要的参数。

容重是指单位体积混凝土的质量，对于确定混凝土的物理性能和施工效果具有重要影响。

本文将围绕C30混凝土的标准配比和容重展开探讨。

一、C30混凝土标准配比C30混凝土标准配比是根据设计要求和材料性能进行确定的。

下面是一个常见的C30混凝土标准配比的示例：1. 水泥：用于混凝土中的胶凝材料，对混凝土的强度和工作性能起到重要作用。

一般采用普通硅酸盐水泥，按照设计要求控制用量。

2. 骨料：用于混凝土中的骨架材料，对混凝土的强度和稳定性起到重要作用。

可选用砂石、碎石等骨料，按照设计要求控制配合比例。

3. 粉煤灰：用于改善混凝土工作性能和减少水泥用量的辅助材料。

根据设计要求，控制粉煤灰的掺量。

4. 水：用于混合胶凝材料和骨料，并形成均匀的浆液。

根据设计要求，控制水的用量，以保证混凝土的工作性能。

在实际施工中，应根据具体情况进行调整和优化，以确保C30混凝土的强度和工作性能满足设计要求。

二、C30混凝土容重的影响因素C30混凝土的容重受多种因素的影响，下面将介绍影响C30混凝土容重的几个主要因素：1. 骨料的种类和质量：不同种类和质量的骨料具有不同的密度，会直接影响混凝土的容重。

2. 骨料的配合比例：合理的骨料配合比例可以提高混凝土的密实性，从而增加其容重。

3. 水泥用量：水泥的用量会影响混凝土的砂浆含量，从而影响混凝土的容重。

4. 混凝土的水灰比：水灰比是指水的质量与水泥质量之比，水灰比越小，混凝土容重越大。

5. 混凝土的施工工艺：在混凝土的拌合、浇筑和养护过程中，施工工艺的不同会对混凝土的容重产生影响。

综上所述，C30混凝土的容重是由多个因素综合作用的结果。

在实际工程中，需要掌握这些因素的关系，通过调整配比和优化施工过程，来控制C30混凝土的容重。

【干货推送】C30混凝土配合比计算、强度详解，历年都会考一、设计依据1、普通混凝土配合比设计规程《JGJ55-2011》2、施工图纸等相关标准二、设计目的和要求1、设计坍落度180±20mm；2、混凝土设计强度为30MPa。

三、组成材料1、水泥：P.042.5，28d抗压强度47MPa；2、砂：II区中砂，细度模数2.7；3、碎石：5～25mm合成级配碎石（5～10mm；10～25mm=30%:70%）；4、外加剂：聚羧酸高性能减水剂，掺量1.8%，减水率25%；5、粉煤灰：F-II级粉煤灰；6、粒化高炉矿渣粉：S95级；7、拌和水：饮用水。

四、配合比设计计算1、计算配制强度(fcu,0)根据公式fcu,0≥fcu,k+1.645δ式中：fcu,0——混凝土试配强度（MPa）fcu,k——设计强度（MPa）δ——标准差，取5试配强度fcu,0= fcu,k+1.645σ=30+1.645×5=38.2(MPa)2、混凝土水胶比（W/B）W/B=ɑa×fb/(fcu,0+ɑa×ɑb×fb)式中：ɑa，ɑb——回归系数，分别取0.53，0.20，fb——胶凝材料强度。

已知，水泥28d胶砂抗压强度为47.0MPa,方案一：粉煤灰掺量为30%，影响系数取0.75，则胶凝材料强度为：47.0×0.75＝35.3MPa；方案二：矿粉、粉煤灰双掺，各掺20%，影响系数：粉煤灰取0.8矿粉取0.98。

则胶凝材料强度为：47.0×0.8×0.98＝36.8MPa；由水胶比公式求得：方案一：W/B＝0.53×35.3/（38.2＋0.53×0.20×35.3）＝0.45。

方案二：W/B＝0.53×36.8/（38.2＋0.53×0.20×36.8）＝0.46。

3、确定用水量碎石最大粒径为25mm，坍落度75～90mm时，查表用水量取210kg，未掺外加剂、坍落度180mm时单位用水量为：（180－90）/20×5＋210＝232.5kg/m3。

砼配合比设计说明书C30一、概述使用部位：桥梁/通道/涵洞坍落度：70-90 mm1、原材料来源水泥：河南锦荣水泥有限公司 P.O42.5普通硅酸盐水泥河砂：卢氏苏村Ⅱ区中砂碎石：三门峡张茅石场4.75-31.5mm连续级配碎石粉煤灰：三门峡唐润资源综合利用有限公司生产的粉煤灰，掺量占胶凝材料的13%外加剂：山西博益化工有限公司生产的萘系高效减水剂，掺量占胶凝材料1%2、制作与养生方法把用于砼配合比的各种原材料混合并机械搅拌均匀，性能测试结果符合规范要求后，制作试件，二十四小时拆模后，移入标准恒温恒室养护养生。

二、配合比参数的初步确定1、水胶比确定①试配强度fcu,o= fcu,k +1.645σ=30+1.645×5=38.2MPa②水胶比W/J=A·fce/(fcu,o+AB·fce)fce＝r c fce,g=1.0·42.5=42.5 MPaW/J=aa·fce/(fcu,o+aa·ab·fce)=0.46×42.5/(38.2+0.46×0.07×42.5)=0.49根据耐久性校核水胶比根据JTJ041-2000公路桥涵施工技术规范11.3.4规定水胶比最大为0.55，计算水胶比为0.49，为方便施工根据实际情况选定水胶比为W/J=0.392、用水量确定基准用水量mwo=185kg加减水剂量为胶凝材料掺量1%，减水率20%时实际用水量为mwo=185×(1-20%)=148kg3、砂率的选定：βs=36%4、各材料用量：a)胶凝材料用量 =mwo/(W/J)＝148/0.39＝379kg粉煤灰占胶凝材料用量的13% 粉煤灰＝379×13%＝49kgb)水泥用量：水泥=胶凝材料–粉煤灰 =379-49＝330kgc)计算每m3砼砂、石用量：采用砼假定容重法，假定砼容重mcp= 2400 kg/m3，计算砂（mso）、石（mgo）用量，计算公式如下：mcp=mwo+mso+mco+mgo+mfo=2400βs=mso/(mso+mgo)×100%=36%式中：mco(水泥)=330kg mwo(水)=148kg mfo(粉煤灰)=49kg计算得：mso(砂)=674kg ；mgo(碎石)=1199 kg,4.75-31.5mm掺配碎石（5-10mm碎石20%得240kg；10-20mm 碎石60%得719kg；10-30mm碎石20%得240kg).确定基准配合比水泥:砂:碎石:水:粉煤灰:外加剂=330:674:1199:148:49:3.79=1:2.04:3.63:0.45:0.15:0.011三、配合比试拌与调整1、试拌按初步配合比，取0.03m3砼的材料用量进行试拌各材料用量为：试拌后，拌和物性能实测如下：坍落度（mm）：1、80 2、 90 平均：85粘聚性：良好；保水性：无；含砂：中；棍度:中2、调整：调整情况说明：坍落度符合要求，粘聚性良好，保水性良好。

掺粉煤灰C30混凝土配合比设计一、原始资料：1)混凝土设计强度等级为C30，强度标准差为3.0MPa 。

要求由机械拌和、振捣，施工要求混凝土拌和物坍落度为35～50mm 。

桥梁所在地属寒冷地区。

大体积混凝土。

2) 组成材料为可供应强度等级42.5MPa 普通硅酸盐水泥，实测28d 抗压强度为46.8MPa ；中砂，表观密度为2.65×103kg/m 3；水为自来水。

3）掺加Ⅰ级粉煤灰，粉煤灰密度为2.2g/cm 3，设计要求:1) 按所给资料计算出初步配合比。

设计步骤:1．计算基准混凝土配合比(一) 计算初步配合比1．确定混凝土配制强度f cu,o设计要求混凝土强度为30MPa ，标准差为3.0MPa 。

则混凝土配制强度为f cu,o = f cu,k +1.645σ=30+1.645×3=34.9MPa2．计算水灰比W/C(1) 按强度要求计算水灰比 已知混凝土配制强度为34.9MPa ，水泥实际强度为46.8MPa 。

本单位无混凝土强度回归系数统一资料，查表回归系数αa =0.46、αb =0.07，则水灰比为59.08.4607.046.09.348.4646.0,=⨯⨯+⨯=+=ce b a o cu ce a f f f C W ααα (2 )按耐久性枝核水灰比 根据混凝土所处环境属于寒冷地区，查表，允许最大水灰比为0.55，按强度计算的水灰比不能满足耐久性要求，掺粉煤灰。

3．选用单位用水量m w0由题意已知，要求混凝土拌和物坍落度为30～50mm ，碎石最大粒径为37.5mm 。

查表，选用混凝土用水量为175kg/m 3。

4．计算单位水泥用量m c0(1) 按强度计算单位水泥用量 已知混凝土单位用水量为175kg/m 3，水灰比为0.59，混凝土单位水泥用量为300/6.29659.0175m kg CW m m w c === (2) 按耐久性校核单位水泥用量 根据混凝土所处环境属于寒冷地区，查表，最小水泥用量不得小于280kg/m 3。

混凝土中掺加粉煤灰的配合比设计方法混凝土是一种常见的建筑材料，其性能直接影响到建筑物的质量和耐久性。

为了提高混凝土的性能，并减少对环境的影响，人们逐渐开始掺加粉煤灰（Fly Ash）作为混凝土材料的一部分。

粉煤灰是一种燃煤过程中产生的矿渣，具有良好的硬化性能和环境友好性。

然而，要在混凝土中正确使用粉煤灰，就需要进行合理的配合比设计。

配合比是指通过确定混凝土中各种原料（水泥、粉煤灰、细骨料、粗骨料等）的比例，以获得所需的混凝土性能。

下面将介绍一种基于深度和广度标准的混凝土中掺加粉煤灰的配合比设计方法。

1. 了解粉煤灰的性质和特点在进行粉煤灰掺量设计之前，首先需要了解粉煤灰的性质和特点。

粉煤灰可以分为Ⅰ类和Ⅱ类两种，其主要区别在于煤炭的硫含量。

粉煤灰中还含有未燃烧的碳，这会对混凝土的性能产生影响。

粉煤灰的细度也是一个重要的参数，它会影响混凝土的工作性能和强度发展。

2. 确定混凝土的性能要求在进行配合比设计时，需要明确混凝土的性能要求。

这包括强度等级、工作性能、耐久性要求等。

这些要求将直接影响到粉煤灰的掺量。

3. 选择合适的水泥类型和掺合材料比例根据混凝土的性能要求和粉煤灰的特点，选择合适的水泥类型和掺合材料比例。

一般来说，可以选择普通硅酸盐水泥、矿渣水泥或复合水泥作为水泥基。

掺合材料比例的确定需要考虑到混凝土的强度、工作性能和耐久性等方面。

4. 设计粉煤灰的掺量根据混凝土的性能要求、水泥类型和掺合材料比例，设计粉煤灰的掺量。

掺量的确定需要通过试验来进行。

一般来说，可以按照不同掺量下的混凝土性能指标（如抗压强度、抗折强度、收缩性能等）进行试验，从而确定最佳的粉煤灰掺量。

5. 考虑混凝土的配合比在确定粉煤灰的掺量后，需要进行混凝土的配合比设计。

在设计过程中，需要按照一定的原则和方法确定水灰比、砂浆配合比、骨料配合比等。

这些比例的确定将直接影响到混凝土的工作性能、强度和耐久性。

通过以上的设计方法，可以有效地进行混凝土中掺加粉煤灰的配合比设计。

C30混凝土配合比设计书一、设计依据：1、设计图纸2、J GJ55-2011普通混凝土配合比设计规程3、J TG/T F50-2011《公路桥涵施工技术规范》4、J TG F60-2009《公路隧道施工技术规范》5、J TG/T F60-2009《公路隧道施工技术细则》6、G B/T50081-2002《普通混凝土力学性能试验方法》7、G B/T50080-2016《普通混凝土拌合物性能试验方法标准》& JTG E30-2005《公路工程水泥及水泥混凝土试验规程》9、JTG F80/1-2004《公路工程质量检验评定标准》第一册（土建工程）二、设计说明：1、设计强度等级：C3C。

2、设计混凝土坍落度：160~200mm3、水泥：海螺水泥P.O 42.5。

细骨料：选用泾川0~4.75mm天然中砂。

粗骨料：选用策底坡石料厂5~31.5mm碎石。

（注：该配合比所用粗集料为三级级配，5~10mm:10~20mm:20~31.5mr碎石按2:5:3比例掺配）。

外加剂：采用咸宁天安新型材料有限公司聚羧酸系高性能减水剂，按胶凝材料用量0.8%掺配拌合水：饮用水。

4、拟使用工程部位：路基锚杆框格梁，防撞护栏；桥梁桩基、承台、柱式墩、系梁、盖梁、墙式护栏；桥台台身、台帽、耳墙、背墙、防震挡块、桥头搭板；涵洞箱身、箱通路面、圆管涵管节、盖板涵预制及现浇盖板；隧道洞门挡水圈、二衬。

5、原材料主要技术指标及试验结论（1水泥）（3:粗集料）（4: 细集料） 三、混凝土基准配合比设计1计算配制强度-----混凝土强度标准差，取5.0MP& 混凝土设计强度：f cu,k 二 30MPa混凝土配制强度：f cu,o =f C u,k +1.645仃=30+1.645 X 5=38.2MPa2、水胶比：丫 c----水泥强度等级值的富余系数，取1.0。

a .f c/cW/B =-fcu ,0 0（a ■ a b ■ f ce,g ■ c0.53汉 42.5汉 1.0clc==0.5338.2 0.53 0.20 42.5 1.0根据试拌效果取水胶比0.47。

C30混凝土配合比试验报告设计强度： C30使用部位：承台、墩柱、系梁、肋板、盖梁、扩大基础、耳背墙、台帽、桥头搭板等单方用量：水泥:砂:碎石:水:矿粉:粉煤灰=270:708:1107:173：70：70：3.7材料配比：水泥:砂:碎石:水:矿粉:粉煤灰=1:2.62:4.1:4.1：0.64：0.26:0.26: 0.014C20水泥混凝土配合比设计报告一：使用工程部位C30水泥混凝土主要用于承台、墩柱、系梁、肋板、盖梁、墩台、盖梁、扩大基础、耳背墙、台帽、桥头搭板等部位（详见设计文件）。

二：设计依据1.《公路桥涵施工技术规范》JTJ 041-20002.《普通混凝土配合比设计规程》JGJ 55-20003.《公路工程水泥及水泥混凝土试验规程》JTG E30-20054.《公路工程集料试验规程》JTG E42-2005三：设计要求1.强度要求：混凝土7d抗压强度不小于配置强度的70%，28d抗压强度大于配置强度，但不超过设计强度的150%。

2.工作性要求：混凝土的运输方式为混凝土罐车搅拌运输，要求混凝土的出罐流动性好，出罐坍落度不低于120mm，现场浇筑坍落度介于120mm～160mm，试验测得减水剂的半小时经时坍落度损失为30mm，因此要求混凝土拌合物的出机坍落度>140mm。

同时混凝土拌合物须具有良好的流动性、和易性、粘聚性、保塑性以满足质量及施工工艺的要求。

3.耐久性要求：据《公路桥涵施工技术规范》JTJ 041-2000中要求用于有冻害的潮湿环境和钢筋混凝土的最大水灰比不超过0.55及最小水泥胶合用量不低于300kg/m3。

在满足规范及强度要求的前提下尽量减少水泥用量，以降低混凝土绝热温升。

在满足混凝土粘聚性要求的前提下，尽量降低砂率，以减少混凝土的干缩。

在满足流动性的前提下降低单位用水量，以保证混凝土的耐久性。

4.经济性要求：建议在混凝土中掺入一级或二级粉煤灰、矿渣超细粉等外掺料，以降低水泥单位用量，在满足耐久性、强度、工作性的前提下，配制最佳单位水泥用量，降低单位减水剂用量，节约成本。
