锅炉钢结构制造工艺的应用分析(新版)

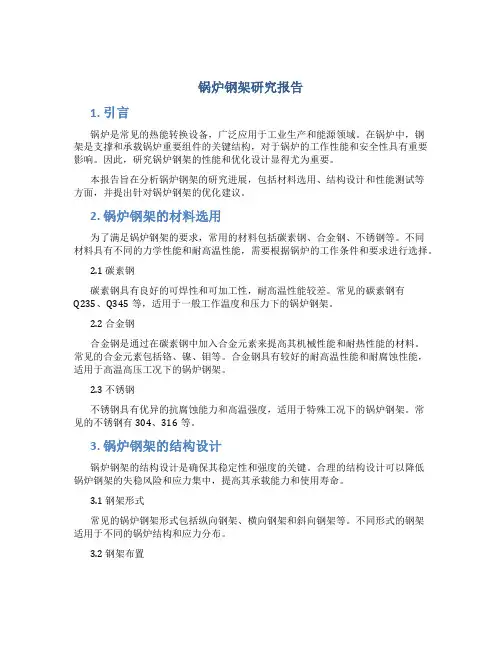

锅炉钢架研究报告1. 引言锅炉是常见的热能转换设备，广泛应用于工业生产和能源领域。

在锅炉中，钢架是支撑和承载锅炉重要组件的关键结构，对于锅炉的工作性能和安全性具有重要影响。

因此，研究锅炉钢架的性能和优化设计显得尤为重要。

本报告旨在分析锅炉钢架的研究进展，包括材料选用、结构设计和性能测试等方面，并提出针对锅炉钢架的优化建议。

2. 锅炉钢架的材料选用为了满足锅炉钢架的要求，常用的材料包括碳素钢、合金钢、不锈钢等。

不同材料具有不同的力学性能和耐高温性能，需要根据锅炉的工作条件和要求进行选择。

2.1 碳素钢碳素钢具有良好的可焊性和可加工性，耐高温性能较差。

常见的碳素钢有Q235、Q345等，适用于一般工作温度和压力下的锅炉钢架。

2.2 合金钢合金钢是通过在碳素钢中加入合金元素来提高其机械性能和耐热性能的材料。

常见的合金元素包括铬、镍、钼等。

合金钢具有较好的耐高温性能和耐腐蚀性能，适用于高温高压工况下的锅炉钢架。

2.3 不锈钢不锈钢具有优异的抗腐蚀能力和高温强度，适用于特殊工况下的锅炉钢架。

常见的不锈钢有304、316等。

3. 锅炉钢架的结构设计锅炉钢架的结构设计是确保其稳定性和强度的关键。

合理的结构设计可以降低锅炉钢架的失稳风险和应力集中，提高其承载能力和使用寿命。

3.1 钢架形式常见的锅炉钢架形式包括纵向钢架、横向钢架和斜向钢架等。

不同形式的钢架适用于不同的锅炉结构和应力分布。

3.2 钢架布置钢架的布置应考虑锅炉的结构特点和受力情况，避免应力集中和失稳。

合理的钢架布置可以提高锅炉的整体刚度和稳定性。

3.3 钢架连接方式钢架的连接方式直接影响其整体刚度和强度。

常见的连接方式包括焊接、螺栓连接等。

选择合适的连接方式可以提高锅炉钢架的稳定性和承载能力。

4. 锅炉钢架的性能测试为了评估锅炉钢架的性能，需要进行相应的实验测试。

常见的性能测试项目包括载荷试验、振动试验和疲劳寿命试验等。

4.1 载荷试验载荷试验是评估钢架承载能力和稳定性的主要方法。

锅炉钢结构的焊接工艺和接头设计研究一、引言锅炉是工业生产中常见的设备之一，它将水变为蒸汽，用于驱动动力设备或提供热水。

而锅炉的钢结构作为支撑和保护设备的关键组成部分，其焊接工艺和接头设计至关重要。

本文将探讨锅炉钢结构的焊接工艺和接头设计，以提供指导和参考。

二、焊接工艺研究1. 焊接工艺选择在选择焊接工艺时，应考虑锅炉钢结构的材质、结构形式和工作环境等因素。

常见的焊接工艺包括电弧焊、气焊、激光焊等。

对于锅炉钢结构的焊接，常用的工艺是电弧焊，因其灵活性和广泛性。

电弧焊分为手工电弧焊和自动焊接两种形式，可根据实际需求选择合适的焊接工艺。

2. 焊接设备和材料选择在进行锅炉钢结构的焊接时，选择合适的焊接设备和材料也是至关重要的。

焊接设备应具备稳定的电流输出和相应的保护措施，以确保焊接过程的安全和稳定。

焊接材料通常选择与锅炉钢结构相适应的焊丝，并考虑到焊缝的强度和耐腐蚀性。

3. 焊接操作规程焊接操作规程对焊接过程中的各项操作进行了详细规定，确保焊接质量和安全。

规程应包括焊接位置、焊接顺序、预热温度、焊接速度等内容。

操作规程需严格遵守，以保证焊接质量和链接的可靠性。

三、接头设计研究1. 接头类型选择锅炉钢结构中常见的接头类型包括搭接接头、对接接头、管板接头等。

根据不同的应力和受力情况，选择合适的接头类型对于确保结构的强度和整体稳定性至关重要。

2. 接头设计原则在进行接头设计时，应考虑以下几个原则：（1）接头的强度要求：根据锅炉的应力和受力情况，确定接头的强度要求，以满足结构的安全性和可靠性。

（2）接头形式的选择：根据接头类型和受力情况，选择合适的接头形式，如搭接、对接、锁紧等。

（3）接头的几何形状：设计接头时需合理摆放焊缝，避免焊缝集中于应力集中部位，以减少应力集中和应力腐蚀的发生。

（4）材料的匹配选择：接头材料需与锅炉钢结构的材料相匹配，以确保接头与结构的一致性。

四、结论锅炉钢结构的焊接工艺和接头设计对于锅炉设备的性能和安全性至关重要。

钢结构支撑框架结构体系在锅炉主厂房设计中应用摘要：简要介绍某项目锅炉及发电装置（110MW、7度、二类场地）主厂房采用钢筋混凝土框排架结构及布置，并重点介绍钢结构支撑框架结构体系锅炉主厂房设计中应用优势和发展方向关键词：钢筋混凝土主厂房；钢结构主厂房；钢结构支撑框架结构体系1 锅炉主厂房布置及结构体系该装置锅炉主厂房为传统三跨布置（包括汽机厂房和煤仓间），柱距均为8m，其中煤仓间跨度均为9m两跨，汽机厂房的跨度为24m。

剖面图见图1、2。

汽机厂房中间层平台标高4.500m，运转层楼面标高为9.000m，吊车（50t）轨顶标高19.000m，厂房柱顶标高为23.500m。

煤仓间给煤机层楼面标高19.500m，运煤皮带层楼面标高为38.000m，屋面标高为42.500m。

此传统布置的特点：层高大；楼面开洞面积大；框架、框排架两种体系并存；钢筋混凝土框排架主厂房混凝土量大、施工难度大、施工周期长、预埋件数量大。

2 支撑框架结构体系介绍2.1 支撑框架体系的基本概念支撑框架主要分为偏心支撑框架和中心支撑框架。

中心支撑框架是由竖向桁架组成的结构抗侧体系，构件连接采用铰接，构件的工作线均汇交于节点处；实际上这种结构体系我们已经在许多工程中使用过，抗震性能不佳，支撑屈服后，抗侧刚度急剧下降，从而造成结构体系破坏。

偏心支撑框架是通过梁的一小部分剪力和弯矩将支撑中的轴力传递到柱子和其它支撑结构体系；偏心支撑在平时风载及小震下，作用类似中心支撑，能够提供较好的抗侧刚度；在大震时，由于耗能梁段先屈服支撑不屈服；而设计好的耗能梁段，能较好的吸收地震能量，从而使结构具有较好的延性，滞回曲线饱满。

这里所采用的支撑框架便是采用的以偏心支撑和中心支撑相结合的支撑框架体系2.2支撑框架结构设计要点支撑框架体系的抗震性能是通过概念设计和一系列的措施来实现的．1）结构布置，应使结构刚度均匀，传力路径明确，垂直支撑的数量足够且连续，并有冗余．2）严格控制构件和连接的破坏模式，并按分等级次序安排破坏模式．3）除了进行弹性设计外，弹塑性阶段的计算不可缺少．4）严格的构造措施规定．3 支撑框架结构体系在锅炉主厂房中的应用方向3.1垂直支撑布置1）垂直支撑形式支撑框架体系采用的垂直支撑包括单斜撑、交叉撑、V形撑或人字形撑，设计中除了拉链式体系未采用，其余几种体系均有采用．支撑框架体系不宜采用K形撑．所有支撑均按既能受拉也能受压进行设计．2）垂直支撑布置位置因为火力发电厂主厂房为满足工艺布置的要求，导致有些位置仅能设置单斜撑，甚至根本就不可能布置上支撑。

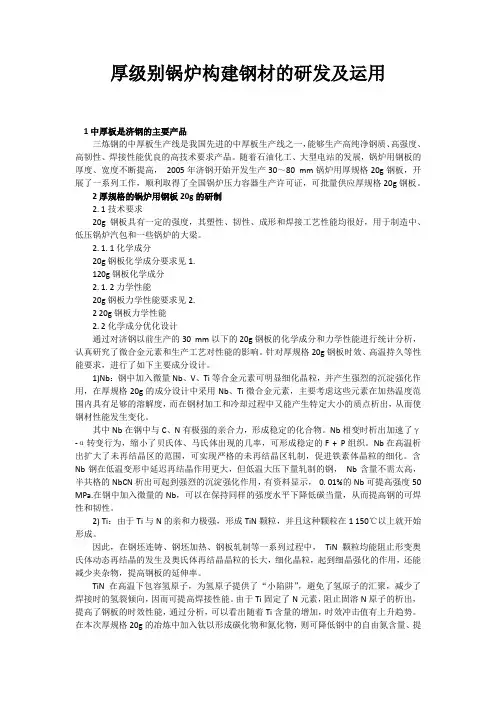

厚级别锅炉构建钢材的研发及运用1中厚板是济钢的主要产品三炼钢的中厚板生产线是我国先进的中厚板生产线之一，能够生产高纯净钢质、高强度、高韧性、焊接性能优良的高技术要求产品。

随着石油化工、大型电站的发展，锅炉用钢板的厚度、宽度不断提高，2005年济钢开始开发生产30～80 mm锅炉用厚规格20g钢板，开展了一系列工作，顺利取得了全国锅炉压力容器生产许可证，可批量供应厚规格20g钢板。

2厚规格的锅炉用钢板20g的研制2. 1技术要求20g钢板具有一定的强度，其塑性、韧性、成形和焊接工艺性能均很好，用于制造中、低压锅炉汽包和一些锅炉的大梁。

2. 1. 1化学成分20g钢板化学成分要求见1.120g钢板化学成分2. 1. 2力学性能20g钢板力学性能要求见2.2 20g钢板力学性能2. 2化学成分优化设计通过对济钢以前生产的30 mm以下的20g钢板的化学成分和力学性能进行统计分析，认真研究了微合金元素和生产工艺对性能的影响。

针对厚规格20g钢板时效、高温持久等性能要求，进行了如下主要成分设计。

1)Nb：钢中加入微量Nb、V、Ti等合金元素可明显细化晶粒，并产生强烈的沉淀强化作用，在厚规格20g的成分设计中采用Nb、Ti微合金元素，主要考虑这些元素在加热温度范围内具有足够的溶解度，而在钢材加工和冷却过程中又能产生特定大小的质点析出，从而使钢材性能发生变化。

其中Nb在钢中与C、N有极强的亲合力，形成稳定的化合物。

Nb相变时析出加速了γ-α转变行为，缩小了贝氏体、马氏体出现的几率，可形成稳定的F + P组织。

Nb在高温析出扩大了未再结晶区的范围，可实现严格的未再结晶区轧制，促进铁素体晶粒的细化。

含Nb钢在低温变形中延迟再结晶作用更大，但低温大压下量轧制的钢，Nb含量不需太高，半共格的NbCN析出可起到强烈的沉淀强化作用，有资料显示，0. 01%的Nb可提高强度50 MPa.在钢中加入微量的Nb，可以在保持同样的强度水平下降低碳当量，从而提高钢的可焊性和韧性。

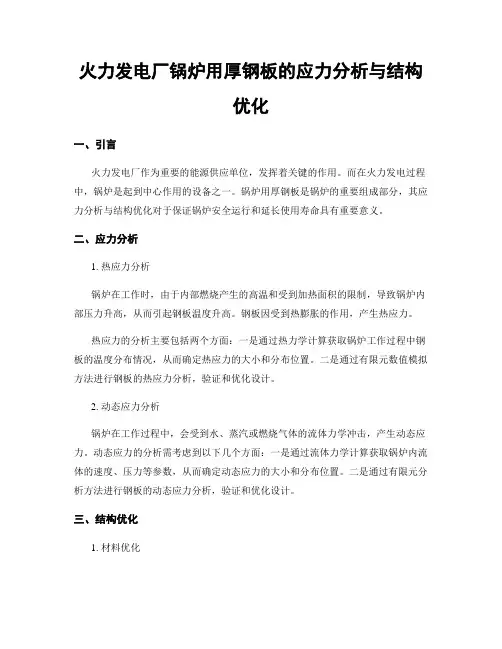

火力发电厂锅炉用厚钢板的应力分析与结构优化一、引言火力发电厂作为重要的能源供应单位，发挥着关键的作用。

而在火力发电过程中，锅炉是起到中心作用的设备之一。

锅炉用厚钢板是锅炉的重要组成部分，其应力分析与结构优化对于保证锅炉安全运行和延长使用寿命具有重要意义。

二、应力分析1. 热应力分析锅炉在工作时，由于内部燃烧产生的高温和受到加热面积的限制，导致锅炉内部压力升高，从而引起钢板温度升高。

钢板因受到热膨胀的作用，产生热应力。

热应力的分析主要包括两个方面：一是通过热力学计算获取锅炉工作过程中钢板的温度分布情况，从而确定热应力的大小和分布位置。

二是通过有限元数值模拟方法进行钢板的热应力分析，验证和优化设计。

2. 动态应力分析锅炉在工作过程中，会受到水、蒸汽或燃烧气体的流体力学冲击，产生动态应力。

动态应力的分析需考虑到以下几个方面：一是通过流体力学计算获取锅炉内流体的速度、压力等参数，从而确定动态应力的大小和分布位置。

二是通过有限元分析方法进行钢板的动态应力分析，验证和优化设计。

三、结构优化1. 材料优化钢板的材料选择对于锅炉的运行安全和寿命具有重要影响。

在考虑材料的机械性能、耐热性能的同时，还需考虑成本和可供性等因素。

近年来，随着材料科学的发展，出现了一系列高性能钢材，如耐热钢、耐高温钢等。

通过合理选择材料可以在满足机械性能和耐热性能要求的前提下，降低成本并延长锅炉的使用寿命。

2. 结构优化钢板结构的优化可通过以下几个方面来实现：一是通过有限元分析方法对不同结构的钢板进行应力分析，找出存在应力集中的位置，进而进行结构优化。

二是通过改变材料的厚度或布局，使应力分布均匀，提高钢板的承载能力。

三是通过添加支撑或增加钢板的支撑结构来提高钢板的稳定性和抗挠性。

结构优化需要综合考虑机械性能、成本和可操作性等因素，并采取针对性的措施来实施，既能满足锅炉的使用要求，又能保证安全可靠和经济合理。

四、案例分析以某火力发电厂锅炉为例，进行厚钢板的应力分析和结构优化。

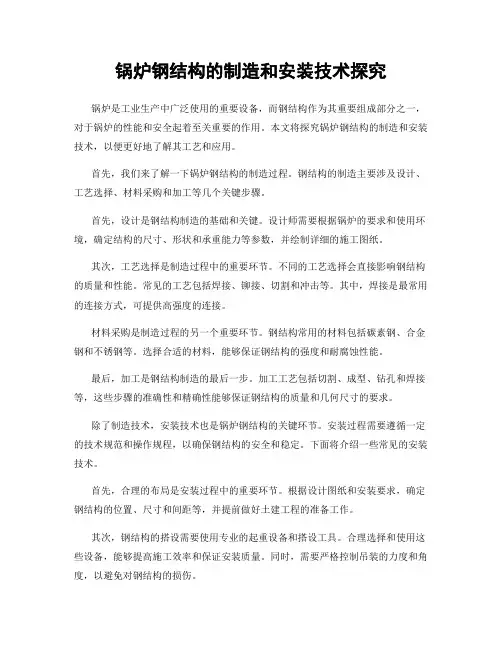

锅炉钢结构的制造和安装技术探究锅炉是工业生产中广泛使用的重要设备，而钢结构作为其重要组成部分之一，对于锅炉的性能和安全起着至关重要的作用。

本文将探究锅炉钢结构的制造和安装技术，以便更好地了解其工艺和应用。

首先，我们来了解一下锅炉钢结构的制造过程。

钢结构的制造主要涉及设计、工艺选择、材料采购和加工等几个关键步骤。

首先，设计是钢结构制造的基础和关键。

设计师需要根据锅炉的要求和使用环境，确定结构的尺寸、形状和承重能力等参数，并绘制详细的施工图纸。

其次，工艺选择是制造过程中的重要环节。

不同的工艺选择会直接影响钢结构的质量和性能。

常见的工艺包括焊接、铆接、切割和冲击等。

其中，焊接是最常用的连接方式，可提供高强度的连接。

材料采购是制造过程的另一个重要环节。

钢结构常用的材料包括碳素钢、合金钢和不锈钢等。

选择合适的材料，能够保证钢结构的强度和耐腐蚀性能。

最后，加工是钢结构制造的最后一步。

加工工艺包括切割、成型、钻孔和焊接等，这些步骤的准确性和精确性能够保证钢结构的质量和几何尺寸的要求。

除了制造技术，安装技术也是锅炉钢结构的关键环节。

安装过程需要遵循一定的技术规范和操作规程，以确保钢结构的安全和稳定。

下面将介绍一些常见的安装技术。

首先，合理的布局是安装过程中的重要环节。

根据设计图纸和安装要求，确定钢结构的位置、尺寸和间距等，并提前做好土建工程的准备工作。

其次，钢结构的搭设需要使用专业的起重设备和搭设工具。

合理选择和使用这些设备，能够提高施工效率和保证安装质量。

同时，需要严格控制吊装的力度和角度，以避免对钢结构的损伤。

安装过程中的焊接和连接也是需要特别注意的环节。

焊接需要按照相关规范和标准进行，确保焊缝的质量和强度。

连接件的选择和安装也需要符合设计要求，能够提供可靠的连接。

在安装过程中，还需要注意钢结构的防腐蚀和防震措施。

防腐蚀可采用涂层或镀锌等方式，防震则需要合理设置和安装抗震设备，以提高锅炉的安全性。

总之，锅炉钢结构的制造和安装技术是保证锅炉性能和安全的重要环节。

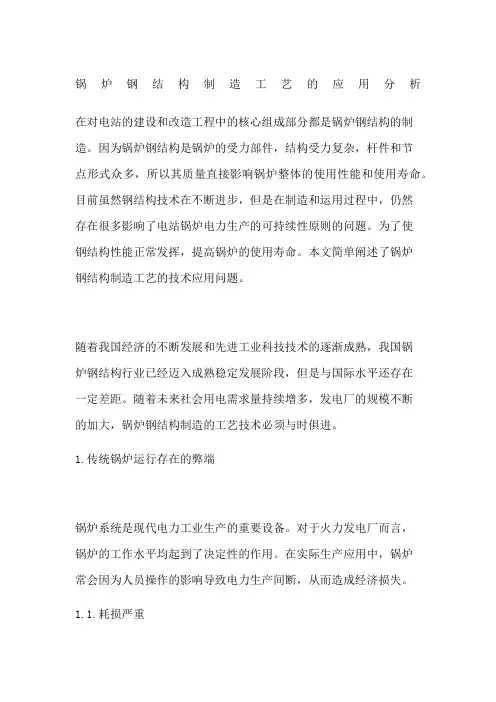

锅炉钢结构制造工艺的应用分析在对电站的建设和改造工程中的核心组成部分都是锅炉钢结构的制造。

因为锅炉钢结构是锅炉的受力部件，结构受力复杂，杆件和节点形式众多，所以其质量直接影响锅炉整体的使用性能和使用寿命。

目前虽然钢结构技术在不断进步，但是在制造和运用过程中，仍然存在很多影响了电站锅炉电力生产的可持续性原则的问题。

为了使钢结构性能正常发挥，提高锅炉的使用寿命。

本文简单阐述了锅炉钢结构制造工艺的技术应用问题。

随着我国经济的不断发展和先进工业科技技术的逐渐成熟，我国锅炉钢结构行业已经迈入成熟稳定发展阶段，但是与国际水平还存在一定差距。

随着未来社会用电需求量持续增多，发电厂的规模不断的加大，锅炉钢结构制造的工艺技术必须与时俱进。

1.传统锅炉运行存在的弊端锅炉系统是现代电力工业生产的重要设备。

对于火力发电厂而言，锅炉的工作水平均起到了决定性的作用。

在实际生产应用中，锅炉常会因为人员操作的影响导致电力生产间断，从而造成经济损失。

1.1.耗损严重锅炉的效率体现了锅炉能量转化高低的程度，由于工业产业结构优化升级，客户对电力产品质量的要求更加严格。

因缺乏专业的理论知识，工作人员操作不规范，使原料燃烧的热能产量达不到期望值，致使热耗损偏大。

耗能的偏大既增加发电成本给企业带来经济损失，也不利于节约能源。

1.2.结构受损火力发电在我国各种发电形式中占很大部分，其原理是运用燃煤、垃圾、生物质等原料在锅炉内充分燃烧产生热能，通过把水加热为水蒸气推动汽轮机做功的一种发电方式。

如果锅炉在燃烧过程中因技术和物资等方面的限制使锅炉支撑体系达不到设计要求，就会导致锅炉结构受损程度，从而减弱其内部的燃烧性能。

如：炉膛内钢结构应用少，钢结构因为骤冷骤热而性能改变，无法承受高温刺激而损坏炉膛结构。

1.3.人员不足锅炉系统是一个复杂庞大的系统。

为了能够保证良好的发电，工作人员就应该熟练掌握锅炉的各项性能和具体的操作步骤。

建立培训体系是企业培养人才的良好方式，也是带动电力生产活动持续进行的保障。

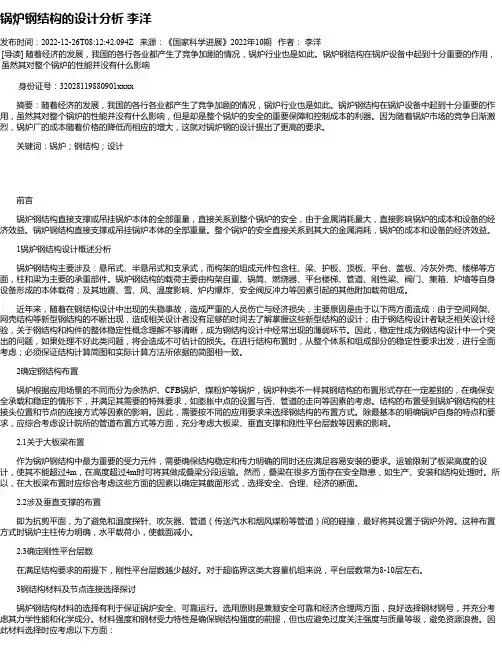

锅炉钢结构的设计分析李洋发布时间：2022-12-26T08:12:42.094Z 来源：《国家科学进展》2022年10期作者：李洋[导读] 随着经济的发展，我国的各行各业都产生了竞争加剧的情况，锅炉行业也是如此。

锅炉钢结构在锅炉设备中起到十分重要的作用，虽然其对整个锅炉的性能并没有什么影响身份证号：32028119880901xxxx 摘要：随着经济的发展，我国的各行各业都产生了竞争加剧的情况，锅炉行业也是如此。

锅炉钢结构在锅炉设备中起到十分重要的作用，虽然其对整个锅炉的性能并没有什么影响，但是却是整个锅炉的安全的重要保障和控制成本的利器。

因为随着锅炉市场的竞争日渐激烈，锅炉厂的成本随着价格的降低而相应的增大，这就对锅炉钢的设计提出了更高的要求。

关键词：锅炉；钢结构；设计前言锅炉钢结构直接支撑或吊挂锅炉本体的全部重量，直接关系到整个锅炉的安全，由于金属消耗量大，直接影响锅炉的成本和设备的经济效益。

锅炉钢结构直接支撑或吊挂锅炉本体的全部重量。

整个锅炉的安全直接关系到其大的金属消耗，锅炉的成本和设备的经济效益。

1锅炉钢结构设计概述分析锅炉钢结构主要涉及：悬吊式、半悬吊式和支承式，而构架的组成元件包含柱、梁、护板、顶板、平台、盖板、冷灰外壳、楼梯等方面，柱和梁为主要的承重部件。

锅炉钢结构的载荷主要由构架自重、锅筒、燃烧器、平台楼梯、管道、刚性梁、阀门、集箱、炉墙等自身设备形成的本体载荷；及其地震、雪、风、温度影响、炉内爆炸、安全阀反冲力等因素引起的其他附加载荷组成。

近年来，随着在钢结构设计中出现的失稳事故，造成严重的人员伤亡与经济损失，主要原因是由于以下两方面造成：由于空间网架、网壳结构等新型钢结构的不断出现，造成相关设计者没有足够的时间去了解掌握这些新型结构的设计；由于钢结构设计者缺乏相关设计经验，关于钢结构和构件的整体稳定性概念理解不够清晰，成为钢结构设计中经常出现的薄弱环节。

因此，稳定性成为钢结构设计中一个突出的问题，如果处理不好此类问题，将会造成不可估计的损失。

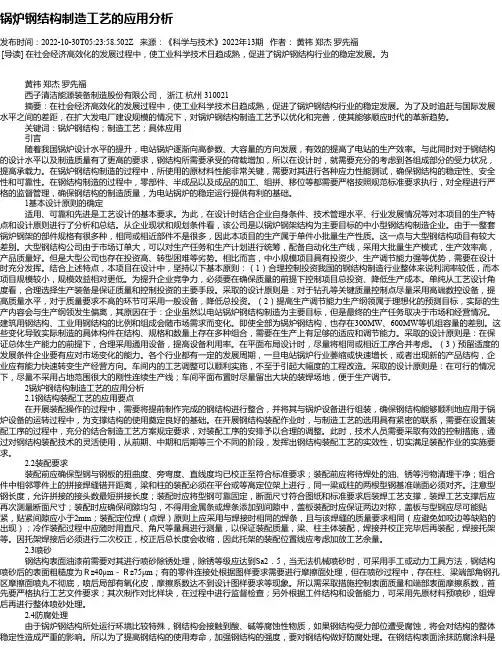

锅炉钢结构制造工艺的应用分析发布时间：2022-10-30T05:23:58.502Z 来源：《科学与技术》2022年13期作者：黄祎郑杰罗先福[导读] 在社会经济高效化的发展过程中，使工业科学技术日趋成熟，促进了锅炉钢结构行业的稳定发展。

为黄祎郑杰罗先福西子清洁能源装备制造股份有限公司，浙江杭州 310021摘要：在社会经济高效化的发展过程中，使工业科学技术日趋成熟，促进了锅炉钢结构行业的稳定发展。

为了及时追赶与国际发展水平之间的差距，在扩大发电厂建设规模的情况下，对锅炉钢结构制造工艺予以优化和完善，使其能够顺应时代的革新趋势。

关键词：锅炉钢结构；制造工艺；具体应用引言随着我国锅炉设计水平的提升，电站锅炉逐渐向高参数、大容量的方向发展，有效的提高了电站的生产效率。

与此同时对于钢结构的设计水平以及制造质量有了更高的要求，钢结构所需要承受的荷载增加，所以在设计时，就需要充分的考虑到各组成部分的受力状况，提高承载力。

在锅炉钢结构制造的过程中，所使用的原材料性能非常关键，需要对其进行各种应力性能测试，确保钢结构的稳定性、安全性和可靠性。

在钢结构制造的过程中，零部件、半成品以及成品的加工、组拼、移位等都需要严格按照规范标准要求执行，对全程进行严格的监督管理，确保钢结构的制造质量，为电站锅炉的稳定运行提供有利的基础。

1基本设计原则的确定适用、可靠和先进是工艺设计的基本要求。

为此，在设计时结合企业自身条件、技术管理水平、行业发展情况等对本项目的生产特点和设计原则进行了分析和总结。

从企业现状和规划条件看，该公司是以锅炉钢架结构为主要目标的中小型钢结构制造企业。

由于一整套锅炉钢架的部件规格有很多种，相同或相近部件不是很多，因此本项目的生产属于单件小批量生产性质。

这一点与大型钢结构项目有较大差别。

大型钢结构公司由于市场订单大，可以对生产任务和生产计划进行统筹，配备自动化生产线，采用大批量生产模式，生产效率高，产品质量好。

浅谈锅炉钢结构制造工艺的技术应用摘要：我国近年来不断加大在电力发展方面的投入，因此电站建设和改造升级项目不断出现。

这些项目的核心中都是锅炉钢结构重要的组成部分。

因为，锅炉钢结构是锅炉的主要受力部件，其质量的好坏直接影响到锅炉整体的使用性能和使用寿命。

目前钢结构技术得到了进步，新材料也得到了应用，但是其在制造过程中，仍有不完善的地方。

本文就从锅炉钢结构的设计准备、拼接、装配等环节阐述了其技术应用要点，目的就在于提高锅炉的综合利用率和使用寿命。

关键词：锅炉钢结构工艺技术应用我国锅炉钢结构行业已经随着我国经济的发展而不断提升，在国际上有了一定的竞争力，但是由于其基础较落后，因此与国际水平还存在一定差距。

再者，目前各种新材料的不断出现，技术也日新月异，同时随着社会用电量的不断增加，发电厂的规模也将不断加大，锅炉钢结构制造的工艺技术必须与时俱进。

1.锅炉运行存在问题我国的电厂锅炉已经由传统的小容量、低自动化逐步进入了大容量、多样化、自动化发展的新阶段。

各类机械技术、电器技术、液压技术逐步成为了主要的核心技术。

但是在实际的运用过程中，仍然存在很多问题影响了电站锅炉电力生产的可持续性原则。

1.1.钢结构性能较差。

锅炉运行的原理是通过煤、油等燃料的直接燃烧产生热能，再通过机械转化为电能的过程。

在燃烧和能量的转化的过程中，存在高温、撞击等直接具有破坏性的特征，因此在钢结构设计和制造过程中，不可避免地出现易损钢结构部件，该部件受损后，就降低了锅炉的整体性能。

1.2.锅炉整体耗能严重。

锅炉的效能就是能量的转化率，其存在若干影响因素，一是锅炉本身设计问题，一是燃料的自身特征，另外就是生产操作的不规范。

各种原因使得原料燃烧的热能转化率和理论值存在差异，锅炉整体耗能的偏大既给企业带来了经济损失，也阻碍了电能转化率的提升。

1.3.各种特性设计需加强。

诸如在锅炉的运行过程中，经常出现“四管”爆漏、结渣、NOx排放质量浓度高及有关锅炉存在的高温腐蚀等问题，在推广应用空气分级低NOx燃烧技术的同时，应该根据不同燃料研发不同的燃烧技术，另外，要适应锅炉调峰性能的要求，就必须根据不同燃料、不同炉型进行燃烧器低负荷稳燃性能的研究。
