大学机械设计基础知识点整理

50个机械设计基础知识点1.刚体力学：研究物体在作用力下的平衡和运动。

2.静力学：研究物体在静止状态下的力学性质。

3.动力学：研究物体在运动状态下的力学性质。

4.运动学：研究物体的运动特性，如速度、加速度和位移。

5.力学系统：由若干物体组成，并且相互作用，受到外界力的作用。

6.力的合成：通过矢量相加的方法计算多个力的合力。

7.力的分解：将一个力分解为多个力的合力。

8.平衡：物体受到的合力和合力矩均为零。

9.功：力在物体上产生的位移所做的功。

10.能量：物体的能力做功的量度。

11.弹性力：物体受到变形后，恢复原状的力。

12.摩擦力：物体在运动或静止时受到的阻力。

13.运动学链：由多个刚体连接而成的机构，用来进行运动传递和转换。

14.齿轮传动：利用齿轮的互相啮合实现运动传递和转换。

15.杠杆机构：利用杠杆的原理实现力的放大或缩小的机构。

16.曲柄连杆机构：利用曲柄和连杆的结构实现运动转换。

17.铰链机构：通过铰链连接物体的机构，实现固定、旋转或滑动。

18.滑块机构：由滑块和导轨构成的机构，实现直线运动。

19.传动比：用来衡量运动传递的效率。

20.齿轮比：齿轮传动中两个齿轮的旋转速度比值。

21.离合器：用来连接或分离两个旋转物体的装置。

22.制动器：用来减速、停止或固定运动物体的装置。

23.轴承：用来支撑和减小机械运动中的摩擦力的装置。

24.轴线：用来连接和支撑旋转物体的直线。

25.键连接：通过键连接来实现轴线和轴承的固定。

26.螺纹连接：通过螺纹连接实现两个物体的拧紧或松开。

27.轴承间隙：轴承内外圈之间的间隙，用来调整摩擦力和轴承的转动。

28.轴向力：作用于轴线方向上的力。

29.径向力：作用于轴线垂直方向上的力。

30.弹簧：用来储存和释放能量的装置。

31.拉伸强度：材料抵抗拉伸破坏的能力。

32.压缩强度：材料抵抗压缩破坏的能力。

33.硬度：材料抵抗划伤或穿透的能力。

34.拉伸试验：测试材料的拉伸性能和强度。

机械设计基础》知识点汇总1、具有以下三个特征的实物组合体称为机器。

（1）都是人为的各种实物的组合。

（2）组成机器的各种实物间具有确定的相对运动。

（3）可代替或减轻人的劳动，完成有用的机械功或转换机械能。

2、机构主要用来传递和变换运动。

机器主要用来传递和变换能量。

3、零件是组成机器的最小单元，也是机器的制造单元，机器是由若干个不同的零件组装而成的。

各种机器经常用到的零件称为通用零件。

特定的机器中用到的零件称为专用零件。

4、构件是机器的运动单元，一般由若干个零件刚性联接而成，也可以是单一的零件。

若从运动的角度来讲，可以认为机器是由若干个构件组装而成的。

根据功能的不同，一部完整的机器由以下四部分组成：1. 原动部分：机器的动力来源。

2. 工作部分：完成工作任务的部分。

3. 传动部分：把原动机的运动和动力传递给工作机。

4. 控制部分：使机器的原动部分、传动部分、工作部分按一定的顺序和规律运动，完成给定的工作循环。

5、物体间机械作用的形式是多种多样的，力对物体的效应取决于力的大小、方向和作用点，这三者被称为力的三要素。

公理1 二力平衡公理作用在刚体上的两个力，使刚体保持平衡的必要和充分条件是：这两个力大小相等，方向相反，且作用在同一条直线上。

对于变形体而言，二力平衡公理只是必要条件，但不是充分条件。

公理2 加减平衡力系公理在已知力系上加上或者减去任意平衡力系，并不改变原力系对刚体的作用。

推论1 力的可传性原理作用在刚体上某点的力，可以沿着它的作用线移动到刚体内任意一点，并不改变该力对刚体的作用效应。

公理 3 力的平行四边形公理作用在刚体上同一点的两个力，可以合成为一个合力。

合力的作用点也在该点，合力的大小、方向，由这两个力为边构成的平行四边形的对角线确定。

推论2 三力平衡汇交原理：作用在刚体上三个相互平衡的力，若其中两个力的作用线汇交于一点，则第三个力的作用线通过汇交点。

公理4 作用与反作用公理两物体间的作用力与反作用力总是同时存在，且大小相等、方向相反、沿同一条直线，分别作用在这两个物体上。

机械设计基础常识50条1、机器由原动机部分、传动部分、执行部分、控制部分组成。

2、带传动的主要失效形式:带的疲劳损坏和打滑。

3、机械设计中贯彻标准化、系列化、通用化的意义：①、减轻设计工作量；②、标准零部件是由专业工厂大规模生产的，效率高，成本低、质量可靠；③、便于维护使用，便于更换维修，④、三化是设计应贯彻的原则，也是国家的一项技术政策。

4、联接可分为可拆联接和不可拆联接。

5、螺纹联接又可分为：螺栓联接、双头螺柱联接、螺钉联接。

6、螺纹联接的防松措施：摩擦防松、机械防松、永久防松。

7、销联接分类：定位销、联接销、安全销。

8、键联接分为：平键联接、半圆键联接、花键联接。

9、轴功用分类：传动轴、心轴、转轴。

10、联轴器分两大类：刚性联轴器和挠性联轴器。

11、轴承有：滑动轴承和滚动轴承；滑动轴承按承受载荷分为：向心轴承和推力轴承。

12、①含油轴承定义：一般将青铜、铁或铝等金属粉末与石墨调匀，压形成轴瓦，经高温烧结，即得到类似陶瓷结构的非致密、多孔性轴瓦，把它在润滑油中充分侵润后，微孔中充满了润滑油，故称为含油轴承。

含油轴承用粉末冶金材料制成。

②含油轴承特点：强度较低、不耐冲击，结构简单、价格便宜。

13、滚动轴承: 优点：①、摩擦阻力小，起动灵敏，效率高，发热少温升低；②、轴向尺寸有利于整机机构的紧凑和简化；③、径向间隙小，并且可以用预紧方法调整间隙，因此旋转精度高；④、润滑简单，耗油量小，维护保养方便；⑤、标准件，大批量生产供应市场，性价比高，使用更换也方便。

缺点：径向尺寸较大，承受冲击载荷的能力不高，高速运转时声响较大，工作寿命不长。

14、滚动轴承的组成：外圈、内圈、滚动体和保持架。

15、a、滚动轴承的代号：由前置代号、基本代号、后置代号；b、基本代号由轴承类型代号、尺寸系列代号、内径代号组成。

16、滚动轴承结构形式：双支点单向固定支承、单支点双向固定支承、双支点游动支承。

17、润滑剂分为：润滑油和润滑脂。

《机械设计基础》重点总结机械设计基础是一门研究机械中常用机构和通用零部件工作原理、结构特点、设计方法以及机械传动系统设计的学科。

它是机械工程类专业的重要基础课程，对于我们理解和掌握机械系统的设计与应用具有重要意义。

下面我将为大家总结这门课程的重点内容。

一、平面机构的结构分析1、运动副及其分类运动副是指两构件直接接触并能产生相对运动的活动连接。

根据接触形式的不同，运动副分为低副和高副。

低副包括转动副和移动副，高副则包括齿轮副、凸轮副等。

2、平面机构的运动简图用简单的线条和符号来表示机构的组成和运动情况的图形称为机构运动简图。

绘制机构运动简图时，要准确表示出各构件之间的相对运动关系和运动副的类型。

3、平面机构的自由度计算自由度是指机构具有独立运动的数目。

平面机构的自由度计算公式为：F ＝ 3n 2PL PH，其中 n 为活动构件的数目，PL 为低副的数目，PH 为高副的数目。

机构具有确定运动的条件是自由度等于原动件的数目。

二、平面连杆机构1、铰链四杆机构的基本类型铰链四杆机构包括曲柄摇杆机构、双曲柄机构和双摇杆机构。

其类型取决于各杆的长度关系和机架的选择。

2、铰链四杆机构的演化形式通过改变构件的形状、相对长度以及运动副的尺寸等，可以将铰链四杆机构演化成曲柄滑块机构、导杆机构、摇块机构和定块机构等。

3、平面连杆机构的运动特性包括急回特性、压力角和传动角等。

急回特性可以提高工作效率，压力角越小、传动角越大，机构的传动性能越好。

三、凸轮机构1、凸轮机构的类型按凸轮的形状可分为盘形凸轮、移动凸轮和圆柱凸轮；按从动件的端部形状可分为尖顶从动件、滚子从动件和平底从动件。

2、凸轮机构的运动规律常用的运动规律有等速运动规律、等加速等减速运动规律、余弦加速度运动规律和正弦加速度运动规律等。

不同的运动规律适用于不同的工作场合。

3、凸轮机构的设计设计凸轮机构时，需要根据工作要求确定凸轮的基圆半径、滚子半径、从动件的行程和运动规律等参数。

机械设计基础笔记知识点一、机械设计概论1. 机械设计的定义和作用机械设计是指以人工制作的机械装置为研究对象，通过综合运用机械学、工程力学等知识，进行构思、设计和分析等工作，以满足特定的技术要求和经济要求。

2. 机械设计的基本原则和设计流程机械设计的基本原则包括适应性原则、合理性原则、先进性原则等，并按照设计流程依次进行项目论证、需求分析、方案设计、详细设计、制造和试验等阶段。

二、材料力学基础1. 材料的力学性能指标材料的力学性能指标主要包括强度、刚度、韧性、疲劳性能等。

其中强度是材料在受力时所能承受的最大应力，刚度是材料在受力时所表现出来的抗变形能力，韧性是材料在发生破坏前能吸收的能量，疲劳性能是材料在循环受力下出现破坏的抗性。

2. 应力和应变材料受到外力作用时，内部会产生相应的应力和应变。

应力是单位面积上的力的大小，应变是材料单位长度的变形量。

常见的应力形式包括拉应力、压应力、剪应力等。

三、机械零件设计1. 连接零件的设计连接零件是机械装置中起连接部件间传递力和传递运动的作用。

常见的连接方式有螺栓连接、销连接、键连接等。

在连接零件设计中，需要考虑连接强度、刚度、可拆卸性和工艺性等因素。

2. 轴的设计轴是机械装置上用来传递动力和转动运动的零件。

轴的设计需要考虑强度、刚度、平衡性和传递功率等因素。

轴的材料一般选用高强度的合金钢。

3. 螺纹的设计螺纹是机械装置中常用的连接方式之一。

螺纹的设计需要确定螺纹规格、螺纹传递力、螺纹疲劳寿命和螺纹的配合等参数。

四、机械传动设计1. 齿轮传动的设计齿轮传动是机械装置中常用的传动方式之一。

齿轮传动设计需要确定齿轮的模数、齿轮的参数、齿轮的传动比和齿轮的轴向力等。

2. 带传动的设计带传动是利用带传递动力和运动的方式。

带传动设计需要确定带的类型、传动比和带轮的尺寸等。

3. 链传动的设计链传动是一种静止的链条将动力传递给另一部分。

链传动设计需要确定链条的参数、链轮的尺寸等。

机械设计基础复习资料一、基础知识0、零件（独立的机械制造单元）组成（无相对运动）构件（一个或多个零件、是刚体；独立的运动单元）组成（动连接）机构（构件组合体）；两构件直接接触的可动连接称为运动副；运动副要素（点、线、面）；平面运动副、空间运动副；转动副、移动副、高副（滚动副）；点接触或线接触的运动副称为高副（两个自由度、一个约束）、面接触的运动副称为低副（一个自由度、两个约束，如转动副和移动副）0.1曲柄存在的必要条件：最短杆与最长杆长度之和小于其余两杆长度之和。

连架杆和机架中必有一杆是最短杆。

0.2在四杆机构中，不满足曲柄存在条件的为双摇杆机构，满足后，若以最短杆为机架，则为双曲柄机构；若以最短杆相对的杆为机架则为双摇杆机构；若以最短杆的两邻杆之一为机架，则为曲柄摇杆机构0.3 凸轮从动件作等速运动规律时，速度会突变，在速度突变处有刚性冲击，只能适用于低速凸轮机构；从动件作等加等减速运动规律时，有柔性冲击，适用于中、低速凸轮机构；从动件作简谐运动时，在始末位置加速度也会变化，也有柔性冲击，之适用于中速凸轮，只有当从动件做无停程的升降升连续往复运动时，才可以得到连续的加速度曲线（正弦加速度运动规律），无冲击，可适用于高速传动。

0.4凸轮基圆半径和凸轮机构压力角有关，当基圆半径减小时，压力角增大；反之，当基圆半径增大时，压力角减小。

设计时应适当增大基圆半径，以减小压力角，改善凸轮受力情况。

0.5.机械零件良好的结构工艺性表现为便于生产的性能便于装配的性能制造成本低1.按照工作条件，齿轮传动可分为开式传动两种。

1.1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【齿面疲劳点蚀】1.2对于闭式软齿面来说，齿面点蚀，轮齿折断和胶合是主要失效形式，应先按齿面接触疲劳强度进行设计计算，确定齿轮的主要参数和尺寸，然后再按齿面弯曲疲劳强度进行校核。

1.3闭式齿轮传动中的轴承常用的润滑方式为飞溅润滑1.4. 直齿圆锥齿轮的标准模数规定在_大_端的分度圆上。

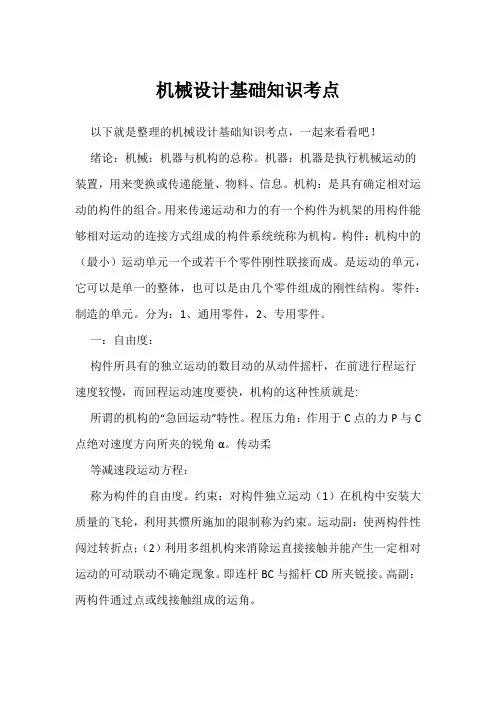

机械设计基础知识考点以下就是整理的机械设计基础知识考点，一起来看看吧！绪论：机械：机器与机构的总称。

机器：机器是执行机械运动的装置，用来变换或传递能量、物料、信息。

机构：是具有确定相对运动的构件的组合。

用来传递运动和力的有一个构件为机架的用构件能够相对运动的连接方式组成的构件系统统称为机构。

构件：机构中的（最小）运动单元一个或若干个零件刚性联接而成。

是运动的单元，它可以是单一的整体，也可以是由几个零件组成的刚性结构。

零件：制造的单元。

分为：1、通用零件，2、专用零件。

一：自由度：构件所具有的独立运动的数目动的从动件摇杆，在前进行程运行速度较慢，而回程运动速度要快，机构的这种性质就是: 所谓的机构的“急回运动”特性。

程压力角：作用于C点的力P与C 点绝对速度方向所夹的锐角α。

传动柔等减速段运动方程：称为构件的自由度。

约束：对构件独立运动（1）在机构中安装大质量的飞轮，利用其惯所施加的限制称为约束。

运动副：使两构件性闯过转折点；（2）利用多组机构来消除运直接接触并能产生一定相对运动的可动联动不确定现象。

即连杆BC与摇杆CD所夹锐接。

高副：两构件通过点或线接触组成的运角。

动副称为高副。

低副：两构件通过面接触而三：凸轮:一个具有曲线轮廓或凹槽的构件。

构成的运动副。

根据两构件间的相对运动形从动件:被凸轮直接推动的构件。

机架:固式，可分为转动副和移动副。

F=3n-2PL-PH定不动的构件(导路)。

凸轮类型：(1)盘形回转机构的原动件（主动件）数目必须等于机构凸轮(2)移动凸轮(3)圆柱回转凸轮从动件类的自由度。

复合铰链：三个或三个以上个构型：(1)尖顶从动件(2)滚子从动件(3)平底从动件在同一条轴线上形成的转动副。

由m个构件(1)直动从动件(2)摆动从动件件组成的复合铰链包含的转动副数目应1基圆：以凸轮最小向径为半径作的圆，用为（m-1）个。

虚约束：重复而不起独立限制rmin表示。

2推程：从动件远离中心位置的过作用的约束称为虚约束。

机械设计基础知识点整理[52页]
一、材料力学
1.应力、应变、杨氏模量、泊松比、屈服强度、延伸率、硬度、断裂韧性等基本概念；
2.各种材料的特性、选材原则；
3.杆件、轴件、皮带悬挂、齿轮传动等常见零部件的强度计算。

二、机械传动
1.基本传动链、链轮、链条等概念；
2.齿轮传动的计算、设计、选型、装配；
3.皮带传动的计算、设计、选型、使用及维护。

三、机械零件
1.机械连接件的种类、用途及计算；
2.机械弹簧的种类、原理、选用及计算；
3.机械密封件的种类、原理及选用；
4.机械减振器的原理、种类及计算。

四、机械制图
1.机械制图的基本知识、图形符号、图形语言和表达方法；
2.机械零件的精度和公差、公差设计原则；
3.常用机械零件的标准化、规范化和统一化图纸的编绘。

五、机械设计基础
1.机械设计的原则、方法、步骤、标准；
2.机械设计中的力学、材料、动力学、工艺、制造等基础知识；
3.机械设计的应用领域、发展趋势和展望。

六、机械加工工艺
1.机械加工工艺的基本概念、种类及基本加工方法；
2.机械加工工艺在机械设计制造中的应用；
3.计算加工余量、过切量、切削速度等加工参数。

以上为机械设计的基础知识点整理，对于学习和掌握机械设计的同学们来说，这些知识点是必须要掌握的基础知识，只有在掌握这些基础知识的基础上，才能够更好地进行机械设计、制造和使用。

机械设计基础必考知识点机械设计是机械工程学科中的重要分支，它涉及到机械零件、机械装置和机械系统的设计与计算。

在机械设计的学习过程中，掌握一些基础的知识点是非常关键的。

下面将介绍一些机械设计基础必考的知识点。

一、材料力学材料力学是机械设计的基础，它研究材料的力学性能和应用。

在机械设计过程中，需要了解材料的力学性质，包括弹性力学、塑性力学、疲劳寿命等。

此外，还需要了解常见材料的力学参数，如弹性模量、屈服强度、断裂韧性等。

二、机械零件设计机械零件设计是机械设计中的核心内容。

在进行机械零件设计时，需要掌握合理的尺寸和公差配合。

合理的尺寸设计能够保证机械零件的功能与性能，而公差配合的合理选择则能够保证机械零件的精度要求。

三、机械装置设计机械装置设计是指将多个机械零件组合起来，形成一个具有特定功能的装置。

在进行机械装置设计时，需要了解机械传动的基本原理和机械传动的选择。

此外，还需要考虑机械装置的稳定性和可靠性。

四、机械系统设计机械系统设计是指将多个机械装置组合起来，形成一个能够完成特定工作的系统。

在进行机械系统设计时，需要考虑系统的工作效率、能量传递和控制等问题。

此外，还需要进行系统的动力学分析和热力学分析。

五、机械制图机械制图是机械设计中必不可少的一环。

在进行机械制图时，需要使用合适的绘图工具，如AutoCAD等。

掌握常用的图形符号和表达方法是进行机械制图的基础。

六、机械CAD设计机械CAD设计是使用计算机辅助设计软件进行机械设计。

在进行机械CAD设计时，需要熟练掌握相应的软件操作技巧，并能够进行三维建模和装配等工作。

综上所述，以上介绍了机械设计基础必考的知识点，包括材料力学、机械零件设计、机械装置设计、机械系统设计、机械制图和机械CAD设计等。

掌握这些知识点，能够为机械设计提供基础支持，提高设计的准确性和可靠性，同时也能够为学习深入的机械设计知识打下坚实的基础。

机械设计基础知识点一、 绪论1、机器：用来变换或传递能量、物料、信息的机械装置;2、机构：把一个或几个构件的运动,变换成其他构件所需的具有确定运动的构件系统;3、构件是指组成机械的运动单元；零件指组成机械的制造单元;二、 机械设计基础知识1、 失效：机械零件丧失工作能力或达不到设计要求性能时,称为失效;2、零件失效形式及原因：1) 断裂失效：零件在受拉压弯剪扭等外载荷作用,某一危险截面应力超过零件的强度极限发生的断裂、2) 变形失效：作用于零件上的应力超过材料的屈服极限,则零件将产生塑性变形、3) 表面损伤失效：零件的表面操作破坏主要是腐蚀、磨损和接触疲劳;3、应力和应力循环特性：可用min max /σσ=r 来表示变应力的不对称程度;r=+1为静应力；r=0为脉动循环变应力；r=-1为对称循环变应力,-1<r<+1为不对称循环变应力;4、零件设计准则：强度准则、刚度准则、耐磨性准则、振动稳定性准则、耐热性准则、可靠性准则;5、机械零件材料选择的基本原则：1) 材料的使用性能应满足工作要求力学、物理、化学、2) 材料的工艺性能满足制造要求铸造性、可锻性、焊接性、热处理性、切削加工性、3) 力求零件生产的总成本最低相对价格、资源状况、总成本;6、摩擦类型：按摩擦表面间的润滑状态不同分为：干摩擦、边界摩擦、流体摩擦、混合摩擦;7、磨损：由于机械作用或伴有物理化学作用,运动副表面材料不断损失的现象称为磨损,分类：粘着磨损、磨粒磨损、表面疲劳磨损、腐蚀磨损;8、常用润滑剂：润滑油、润滑脂9、零件结构工艺性的基本要求：毛坯选择合理、结构简单合理、制造精度及表面粗糙度规定适当;三、 平面机构基础知识1、 运动副：两构件直接接触,并保持一定相对运动,则将此两构件可动连接称之为运动副;按照接触形式,通常把运动副分为低副和高副两类;2、平面机构的自由度：机构能产生独立运动的数目称为机构的自由度;设平面机构中共有n 个活动构件,在各构件尚未构成运动副时,它共有3n 个自由度;而当各构件构成运动副后,设共有个低副和个高副,则机构的自由度为F=3n-2-H L P P -;3、机构具有确定运动的条件：机构自由度应大于0,且机构的原动件的数目应等于机构的自由度的数目;当机构不满足这一条件时,如果机构的原动件数小于机构的自由度,机构的运动不能确定;如果原动件数大于机构的自由度,机构不能产生运动,并将导致机构中最薄弱环节的损坏4、复合铰链、局部自由度、虚约束各自的引入5、瞬心：两构件互作平面相对运动时,在任一瞬时都可以认为它们是绕某一点作相对转动;该点即为两构件的速度瞬心;6、三心定理：作相对平面运动的三个构件共有三个瞬心,这三个瞬心位于同一直线上;四、平面连杆机构1、平面连杆机构基本类型：按两连架杆的运动形式将铰链四杆分为三种：曲柄摇杆机构、双曲柄机构、双摇杆机构;2、平面四杆机构的演化：1)曲柄摇杆机构、2)曲柄滑块机构、3)导杆机构、4)摇块机构、5)定块机构、6)偏心轮机构、7)双滑块机构;3、铰链四杆机构有周转副的条件是：1)最短杆与最长杆的长度之和小于或等于其他两杆的长度之和;2)组成该周转副的两杆中必有一杆为四杆中的最短杆;4、不同形式的获得条件：1)当最短杆为机架时,机架上有两个周转副,故得双曲柄机构；2)当最短杆为连架杆时,机架上有一个周转副,该四杆机构将成为曲柄摇杆机构；3)当最短杆为连杆时,机架上没有周转副,得到双摇杆机构;5、急回动动特性：摇杆在摆去与摆回时的速度不同的性质;6、行程速度变化系数K：K=180°+θ/180°-θ机构在两个极位时,原动件AB所处两个位置之间的锐角θ称为极位夹角θ角越大,K值越大,机构的急回特性也越显着7、压力角：从动件驱动力F与力作用点绝对速度所夹锐角;压力角的余角称为传动角;为了保证机构据传动性能良好,设计通常应使minγ≥40°；在传递力矩较大时,则应使minγ≥50°,对于一些受力很小或不常使用的操作机构,则可允许传动角小些,只要不发生自锁即可;8、死点：设摇杆CD为主动件,则当机构处于图示两个位置之一时,连杆与从动曲柄共线,出现了传动角等于0度的情况;这时主动什CD通过连杆作用于从动件AB 上的力恰好通过其回转中心,所以不能使构件AB转动而出现“顶死”现象;机构的此种位置称为死点;五、凸轮机构1、由于加速度发生无穷大突变而产生的冲击称为刚性冲击,由于加速度的有限值突变产生的冲击称为柔性冲击;2、基圆：以凸轮轮廓曲线的最小向径0r为半径所作的圆称为凸轮的基圆;3、压力角：从动件运动方向与力F之间所夹的锐角即为压力角;4、滚子半径的选择：设理论轮廓曲线外凸部分的最小曲率半径为min ρ,滚子半径为T r ,则相应位置实际轮廓曲线的曲率半径'ρ为'ρ=min ρ-T r ; 且有1) 当min ρ>T r 时,'ρ>0,实际轮廓曲线为一平滑曲线,从动件的运动不会出现失真;2) 当min ρ=T r 时,'ρ=0,实际轮廓曲线出现尖点,尖点极易磨损,磨损后,会使从动件的运动出现失真;3) 当min ρ<T r 时,'ρ<0,实际轮廓曲线出现相交,图中交点以上的轮廓曲线在实际加工时会被切去,使从动件的运动出现严重的失真,这在实际生产中是不允许的;六、 齿轮传动1、齿廓啮合基本定律：一对传动齿轮的瞬时角速比与其连心线被齿廓接触点公法线所分割的两段长度成反比,这个规律称为齿廓啮合基本定律;2、渐开线定义及其性质：当一直线沿某圆作纯滚动时,此直线上任意一点K 的轨迹称为该圆的渐开线,这个圆称为渐开线的基圆,该直线称为渐开线的发生线; 性质：1) 发生线在基圆上滚过的长度等于基圆上被滚过的弧长;2) 渐开线上任意一点的公法线必与基圆相切;3) 渐开线上各点的曲率半径不同,离基圆远,曲率半径越大,渐开线越平缓;4) 渐开线的形状取决于基圆的大小,同一基圆上的渐开线形状相同,不同基圆上的渐开线形状不同,基圆越大,渐开线越平直,基圆半径为无穷大时,渐开线为直线;5) 渐开线是从基圆开始向外展开的,故基圆内无渐开线;6) 渐开线上各点的压力角不相等,离基圆越远,压力角越大;3、渐开线齿廓的啮合特性：1) 四线合一啮合线、过啮合点的公法线、基圆的公切线和正压力作用线四线合一；2) 啮合线为一直线,啮合角为一定值；3) 中心距可调性;4、渐开线标准齿轮正确啮合条件：m1=m2=m,α1=α2=α;5、齿轮连续传动的条件是1/21≥=b p B B εPb 表示基圆齿距,ε越大,表示多对轮齿同时啮合的概率越大,齿轮传动越平稳;6、根切现象：用范成法加工齿轮,当刀具的齿顶线与啮合线的交点超出啮合极限点时,会出现轮齿根部的渐开线齿廓被刀具切去一部分的现象,称为根切;7、最少齿数：根切的产生与齿轮的齿数相关,齿数越少,越容易产生根切;标准齿轮欲避免根切,其齿数必须大于或等于不发生根切时的最少齿数,对于正常齿制的齿轮,最小为17,短齿制齿轮为14,若要求齿轮的齿数小于最少齿数而又不发生根切,则应采用变位齿轮;8、变位齿轮：以切削标准齿轮的位置为基准,将刀具的位置沿径向移动一段距离,这一距离称为刀具的变位量,以xm 表示;其中m 为模数,x 为变位系数;并规定刀具远离轮坯中心的变位系数为正,刀具靠近轮坯中心的变位系数为负;当刀具变位后,与分度圆相切的不是刀具的中线,而是刀具节线,这样切出的齿轮称为变位齿轮;9、轮齿常见的失效形式：1) 轮齿折断 2) 齿面点蚀 3) 齿面胶合 4) 齿面磨损5) 塑性变形;10、斜齿圆柱齿轮传动的正确啮合条件：n n n n n n m m m αααββ====-=212121;;m 、α分别代表两轮的法面模数和法面压力角;11、直齿圆锥齿轮正确啮合的条件：m1=m2=m,α1=α2=αm 、α分别代表两轮的大端模数和压力角;12、蜗杆传动正确啮合的条件是：ααα====2121;t a t a m m m m 、α分别代表蜗杆轴向模数、蜗轮端面模数和蜗杆轴向压力角、蜗轮端面压力角;13、齿轮传动的润滑方式：浸油润滑、喷油润滑七、 轮系1、平面定轴轮系传动比的计算公式：; 周转轮系传动比的计算公式：H n H m H n H m Hmn i ωωωωωω--==齿数连乘积转化轮系中所有主动轮齿数连乘积转化轮系中所有从动轮±= 2、轮系的应用：1) 实现相距较远的两轴之间的传动；2) 实现变速传动；3) 获得大的传动比；4) 实现换向传动；5) 实现运动的合成与分解;八、 带传动与链传动1、打滑现象：当传动的功率P 增大时,有效接力也相应增大,即要求带和带轮接触面上有更大的摩擦力来维持传动;但是,在一定的初拉力下,带和带轮接触面上所能产生的摩擦力有一极限值,称为临界摩擦力或临界有效拉力;当传递的圆周力超过该极限值时,带就在带轮上打滑,即所谓的打滑现象;2、带中最大应力发生在绕入小带轮的点处,其值为:3、带传动的弹性滑动：1) 传动带是弹性体,受力后会产生弹性伸长,带传动工作时,和松边的拉力不等,因而弹性伸长也不同;2) 带在绕过主动轮时,作用在带上的拉力逐渐减小,弹性伸长量也相应减小;3) 因而带在随主动轮前进的同时,沿着主动轮渐渐身后收缩滑动,而在带动从动轮旋转时,情况正好相反,即一边带动从动轮旋转,一边尚其表面向前拉伸滑动;4) 这种由于带的弹性和接力差引起的带在带轮上的滑动,称为带的弹性滑动;4、带的打滑是两个完全不同的概念;弹性滑动是带传动工作时的固有特性,只要主动轮一驱动,紧边和松边就产生拉力差,弹性滑动不可避免;而打滑是因为过载引起的全面滑动,是可以采取措施避免的;5、带传动的包角要求：小带轮包角／a 57.3×﹚d -﹙d ±18012=α,其中d2,d1分别表示大带轮和小带轮的直径,a 表示中心距;6、带传动的最大应力发生在小带轮某一点：其值为c b σσσσ++=11max ,其中1σ=A F /1A 为带的横截面积为紧边拉应力；A qvv A F cc //==σq 为每米长的质量,v 为带速；d YE b /2=σY 表示带截面的节面到最外层的距离；E 为带的弹性模量；d 为带轮直径;7、链传动优缺点：与带传动相比,其主要优点是：1) 能获得准确的平均传动比；2) 所需张紧力小,因而作用在轴上的压力小,3) 结构更为紧凑,传动效率较高,4) 可在高温、油污、潮湿等恶劣环境下工作；与齿轮传动相比较优点：1) 中心距较大而结构较简单,2) 制造与安装精度要求较低;链传动的主要缺点是：1) 瞬时传动比不恒定,2) 传动平稳性差,工作时有一定的冲击和噪声;8、链节距：链条上相邻两销轴的中心距称为链节距,以p 表示,它是链条最主要的参数,滚子链使用时为封闭环形,链条长度以链节数来表示;当链节数为偶数时,链条连接成环形时正好是外链板与内链板相连接,接头处可用开口销和弹簧夹来锁住活动的销轴,当链节数为奇数时,则需要采用过渡链节,链条受力后,过渡链节的链节除受拉力外,还承受附加的弯矩;因此应避免采用奇数链节;九、 连接与弹簧1、螺纹副：外螺纹与内螺纹旋合面组成螺纹副,亦称螺旋副;2、自锁条件：对于矩形螺纹,螺纹副的自锁条件为ρϕ≤,其中ϕ为斜面倾角,ρ为摩擦角;对于非矩形螺纹,其自锁条件为v ρϕ≤,其中v ρ为当量摩擦角,并且有v v f f ρβtan cos /==;3、螺纹的预紧：在一般的螺纹连接中,螺纹装配时都应拧紧,这时螺纹连接受到预紧力的作用,对于重要的螺纹连接,为了保证连接的可靠性、强度和密封性要求,应控制预紧力的大小;4、螺纹的防松：为了保证安全可靠,设计螺纹连接时要采取必要的防松措施;螺纹连接防松的根本问题在于防止螺纹副的相对转动;1) 在静载荷和工作温度变化不大的情况下,拧紧的螺纹连接件因满足自锁性条件一般不会自动松脱;2) 但在冲击、振动和变载的作用下,预紧力可能在某一瞬间消失,连接仍有可能自行松脱而影响正常工作,甚至发生严重事故;3) 当温度变化较大或在高温条件下工作时,连接件与被连接件的温度变形或材料的蠕变,也可能引起松脱;5、防松措施：1) 摩擦防松弹簧垫圈、双螺母、尼龙圈锁紧螺母、2) 机械防松开口销与槽形螺母、止动垫圈与圆螺母、3) 粘合防松6、螺栓的主要失效形式有：1) 螺栓杆拉断；2) 螺纹的压溃和剪断；3) 经常装拆时会因磨损而发生滑扣现象;7、键：平键和半圆键工作面是两侧面；楔键和切向键工作面是上下面;十、 轴承滚动轴承、滑动轴承1、滚动轴承分类：按滚动体形状可以分为球轴承和滚子轴承；按承受载荷的方向或公称接触角的不同,滚动轴承可以分为向心轴承和推力轴承;2、滚动轴承特点：主要优点是：1) 摩擦阻力小、启动灵活、效率高； 2) 轴承单位宽度的承载能力较强； 3) 极大地减少了有色金属的消耗；4) 易于互换,润滑和维护方便; 主要缺点是：1) 接触应力高,抗冲击能力较差,高速重载荷下寿命较低,不适用于有冲击的瞬间过载的高转速场合； 2) 减振能力低,运转时有噪声；3) 径向外廓尺寸大；4) 小批量生产特殊的滚动轴承时成本较高;3、滚动轴承的代号：基本代号中右起12位数字为内径代号,右起第3位表示直径系列代号,右起第4位为宽高度系列代号,当宽度系列为0系列时,可以不标出;4、滚动轴承类型选择：考虑承载能力、速度特性、调心性能、经济性5、滑动轴承的分类：按所受载荷方向的不同,主要分为径向滑动轴承和推力滑动轴承；按滑动表面间摩擦状态的不同,可分为干摩擦滑动轴承、非液体摩擦滑动轴承和液体摩擦滑动轴承;6、滑动轴承轴瓦材料性能：1) 摩擦因数小,有良好的耐磨性、耐腐蚀性、抗胶合能力强；2)热膨胀系数小,有良好的导热性；3)有足够的机械强度和可塑性;十一、轴1、轴的分类：按承载情况不同,轴可以分为以下三类：1)心轴只承受弯矩而不传递转矩的轴、2)传动轴主要传递动力,即主要传递转矩,不承受或承受很小弯矩、3)转轴用于支承传动件和传递动力,既承受弯矩又传递转矩;4)按照轴线的形状还可以分为：直轴、曲轴、钢丝软轴;2、轴的结构设计要求：1)便于轴上零件的装拆和调整；2)对轴上零件进行准确的定位且固定可靠；3)要求轴具有良好的加工工艺性；4)尽量做到受力合理,应力集中小,承载能力强,节约材料和减轻重量;。

机械设计基础知识大全1. 材料力学材料力学是机械设计的基础知识，主要包括材料的弹性、塑性、断裂、疲劳等力学性质。

了解材料的力学性质，有助于选取适宜的材料和确定材料的可靠强度。

2. 静力学静力学是机械设计的重要基础，它包括平面力学、三维力学、力的合成分解、重心和力矩等重要内容。

静力学的应用广泛，可用于设计机械结构和判断结构的稳定性。

3. 动力学动力学是机械设计中不可忽视的重要知识，它包括牛顿定律、功和能量、动量守恒等内容。

了解机械系统的动力学特性，可以帮助设计机械运动控制系统。

4. 机械制图机械制图是机械设计的重要环节，它用于描述机械装配的结构、功能和零件之间的关系。

掌握机械制图的基本要素，有助于绘制出高质量的图纸。

5. 液压传动液压传动是机械设计中广泛应用的技术，它利用液体传递压力和能量，在机械运动控制、能量转换和电控系统中发挥着重要作用。

了解液压控制系统的原理和组成，有助于设计出高效可靠的液压系统。

6. 传动系统传动系统是机械运动和动力传递的重要环节，它包括齿轮传动、皮带传动、链传动等多种形式。

了解每种传动系统的优缺点和适用场合，可以选择适宜的传动方式，优化机械结构。

7. 机械加工机械加工是机械设计中不可或缺的环节，它包括加工工艺、刀具选择和加工精度等内容。

了解机械加工的基本原理和方法，可以提高机械零件的制造精度和质量。

8. 机械设计软件机械设计软件是机械设计中必不可少的工具，它包括CAD、CAM、CAE 等多种类型。

了解常用的机械设计软件的功能和应用，可以提高机械设计的效率和质量。

9. 机械标准机械标准是机械设计的重要参考依据，它规定了机械零件的尺寸、形状、公差和材料等方面的标准化要求。

了解机械标准的内容和应用，可以避免设计中出现不合规范的问题，提高机械产品的质量。

10. 机械维修机械维修是机械设计的延伸，它包括机械设备的故障检测、维修和保养等方面。

了解机械维修的基本原理和方法，可以保持机械设备的正常运转，延长机械产品的使用寿命。

机械设计基础知识点整理1. 机械设计概述机械设计是指通过设计方法和原则，以满足特定需求为目标，创造出适用于特定用途的机械装置的过程。

机械设计过程涉及到各种基础知识点，下面将对其中一些重要的知识点进行整理和概述。

2. 材料选择在机械设计中，材料的选择十分重要。

不同的材料具有不同的性能和特点，直接影响着机械零件的使用寿命和性能。

常见的机械材料有金属材料、聚合物材料和复合材料等。

在选择材料时，需要考虑材料的强度、硬度、韧性、耐腐蚀性等因素。

3. 运动和传动机械装置的运动和传动是机械设计中的重要内容。

通过运动和传动可以实现机械装置的功能。

常见的运动和传动方式有直线运动、旋转运动、齿轮传动、皮带传动等。

在设计中需要考虑运动的平滑性、传动的效率和准确性等因素。

4. 零件设计机械设计中的零件设计是指对机械装置的各个零部件进行设计和布置。

零件设计需要考虑零件的功能要求、结构强度、装配性和易制造性等因素。

在设计中，需要进行零件的尺寸和形状计算，并进行合理的布局和组合。

5. 制图和标注制图和标注是机械设计中的重要环节。

通过制图可以将设计的思路表达出来，使得他人能够理解和制造出符合要求的机械装置。

常见的制图方式有平面图、剖视图、工程图等。

在制图时，需要合理选择图纸比例、标注符号和尺寸标注等。

6. 设计评估和优化在机械设计过程中，设计评估和优化是不可忽视的环节。

通过设计评估可以验证设计方案的合理性和可行性，避免出现设计缺陷和错误。

设计评估可以利用数值计算、仿真分析和实验验证等方法。

同时，在设计过程中还要进行不断的优化，使得设计方案更加合理和优化。

以上是机械设计基础知识点的一些整理和概述。

机械设计是一个广泛而深入的领域，需要不断学习和实践才能提高设计能力。

希望这份文档对你有帮助。

大一机械设计基础知识点机械设计是机械工程中的基础学科，涵盖了机械工程的各个领域和应用。

对于大一学生而言，掌握机械设计的基础知识点是很重要的。

本文将介绍一些大一机械设计的基础知识点，帮助大家打下坚实的基础。

一、机械设计的基本概念机械设计是指在满足一定工作要求的前提下，通过研究和计算得出具有一定结构和尺寸的机械零部件或装置的过程。

机械设计需要考虑材料性能、力学特性、制造工艺等因素。

同时，机械设计的目标是实现功能要求，确保安全可靠，尽可能减少成本。

二、机械零部件的设计机械零部件是机械装置的基本组成单元，掌握机械零部件的设计原则和方法是机械设计的关键。

常见的机械零部件包括轴、齿轮、轴承等。

1. 轴的设计轴是用来传输动力的零部件，承受着扭矩和轴向力的作用。

在设计轴时需要考虑轴的材料、直径、长度等因素。

同时，还需要进行强度计算和坚固性验证，确保轴的安全可靠。

2. 齿轮的设计齿轮是常见的传动元件，广泛应用于各种机械装置中。

在设计齿轮时，需要考虑齿轮的模数、齿数、齿形等参数，确保齿轮的传动效果和运动平稳性。

3. 轴承的设计轴承是支撑和定位旋转零部件的重要组成部分，对机械装置的运动平稳性和使用寿命起着至关重要的作用。

在设计轴承时，需要合理选择轴承的类型、尺寸和润滑方式，确保轴承的使用效果。

三、机构的设计机构是机械装置中能够实现特定运动的部件组合，常见的机构有曲柄滑块机构、齿轮传动机构等。

在机械设计中，需要掌握机构设计的基本原理和常用方法。

1. 曲柄滑块机构曲柄滑块机构是一种将旋转运动转换为直线运动的机构，常用于发动机和压力机等设备中。

在设计曲柄滑块机构时，需要考虑曲柄的长度和角度、滑块的行程和速度等参数。

2. 齿轮传动机构齿轮传动机构是一种常见的机械传动方式，它可以实现不同速度和转矩的传递。

在设计齿轮传动机构时，需要选择合适的齿轮、计算传动比和齿轮的啮合条件，确保传动效果和运动平稳性。

四、机械设计的计算方法在机械设计中，合理的计算方法是确保设计准确性和可行性的关键。

机械设计基础复习总结一、机械制图1.制图常用符号的掌握：如螺纹、齿轮、轴等常用制图符号的画法和要求。

2.视图投影方法的理解：了解各种视图的画法和画布方法，如三视图、正投影、斜投影等。

3.尺寸标注的要求：尺寸标注要精确、清晰、规范，要避免尺寸标注冲突和歧义。

对于特殊形状的零件，还要会选择合适的标注方法。

4.配合标准的理解：掌握基本配合的命名方法和要求，如紧配、松配、过盈配等。

二、机械零件设计1.零件结构设计要求：对于需求提出明确的机械零件，要合理确定零件的结构，满足机械设计的要求，如强度、刚度、耐磨等。

2.零件的材料选择：对于确定了零件的结构后，要根据其工作条件和其它要求选择合适的材料。

3.零件的加工工艺设计：掌握零件加工的基本工艺，如车削、切割、焊接等，了解加工的工序和工艺要求。

4.零件的装配设计：装配设计要保证零件之间的配合精度，避免干涉和间隙过大。

三、机械装配设计1.装配方式的选择：根据机械装置和结构的要求，选择合适的装配方式，如销销装配、螺纹连接等。

2.装配工艺的设计：了解装配的基本工艺，掌握工序和工艺要求。

要注意装配过程中可能出现的问题和解决方法。

3.装配误差和公差的控制：了解装配过程中可能产生的误差和公差的控制要求，明确各零件之间的配合公差。

四、机械设计的重要原则和方法1.机械设计的公差控制原则：明确设计目标，根据设计要求制定合理的公差控制方案，保证产品性能和质量。

2.材料选择的原则：根据机械设计的工作条件、载荷要求和耐磨性等要求，选择合适的材料。

3.设计的创新性和可实施性：要求不只是复制现有的设计，而是要有一定的创新意识，设计出能够实施的方案。

五、机械设计基础常见错误和解决方法1.标注错误：在机械制图中，尺寸标注错误是一种常见问题。

解决方法是仔细检查标注的准确性，并根据标准进行修正。

2.装配设计错误：装配设计中常常会遇到零件干涉、配合间隙过大等问题。

解决方法是进行合理的配合分析和设计，查找并排除问题。

机械基础知识点总结机械设计基础知识点归纳1.材料力学(1)杨氏模量：是材料弹性变形与应力的比值，反映材料的刚度。

(2)应力应变关系：弹性应力应变关系是描述材料在弹性范围内，应变与应力之间的关系。

(3)塑性应变：指材料在一定应力下发生塑性变形的应变。

(4)蠕变：指材料在长时间作用下，温度较高的条件下发生的塑性变形。

(5)疲劳：指在循环应力作用下，材料会发生很小的变形或破裂的现象。

(6)冲击：指材料在突然受到较大应力作用时发生的短暂的变形或破坏。

2.制图和标志(1)有关制图：包括机械零件的投影方法、剖视图、断面图等内容。

(2)机械标志：包括尺寸标注、公差标注等。

3.运动学(1)运动分析：机械运动的分析与描述，包括速度、加速度等。

(2)运动关系：包括直线运动、转动运动的关系，如位移、速度、加速度的计算与关系。

4.动力学(1)动力学分析：机械系统的力学分析方法，包括受力分析、运动方程的建立等。

(2)牛顿定律：牛顿的三大运动定律，描述了物体运动与受力之间的关系。

5.机械设计与结构(1)机械设计：包括机械元件的设计、机械系统的设计等。

(2)机构设计：描述机械元件之间的相对运动关系的设计。

(3)结构设计：机械元件的外形设计、支撑方式、安装方式等。

6.机械零件与加工工艺(1)机械零件：包括轴、轴套、齿轮、联轴器等。

(2)零件加工工艺：包括车削、铣削、磨削、冲压等。

7.机械传动与控制(1)机械传动：包括齿轮传动、带传动、链传动等。

(2)机械控制：包括摇杆、凸轮、连杆机构等。

8.液压与气动传动(1)液压传动：液体作为传动介质的传动方式，包括液压缸、液压马达等。

(2)气动传动：气体作为传动介质的传动方式，包括气缸、气动阀等。

9.机械制造工艺(1)机械制造：包括铸造、锻造、焊接、热处理等。

(2)数控加工：数控机床的操作、编程与加工工艺。

以上是机械设计的一些基础知识点的总结和归纳，对于机械设计师来说，掌握这些知识点是非常重要的基础。

欢迎共阅《机械设计基础》知识点总结1. 构件：独立的运动单元/零件：独立的制造单元机构：用来传递运动和力的、有一个构件为机架的、用构件间能有确定相对运动的连接方式组成的构件系统（机构=机架（1个）+原动件（≥1个）+从动件（若干）） 机器：包含一个或者多个机构的系统注：从力的角度看机构和机器并无差别，故将机构和机器统称为机械2. 机构运动简图的要点：1）构件数目与实际数目相同2）运动副的种类和数目与实际数目相同3）运动副之间的相对位置以及构件尺寸与实际机构成比例（该项机构示意图不需要）3. 4. F =35. I ） II ） III ） IV ）6. θ7. 8. 9. 1III ）10. 压力角的大小与凸轮基圆尺寸有关，基圆半径越小，压力角α越大（当压力角过大时可以考虑增大基圆的半径）11. 凸轮给从动件的力FF ’’（F ’’=F ’tan α） 12. 凸轮机构的自锁现象：在α角增大的同时，F ’’大于有用分力F ’生自锁，【α】在摆动凸轮机构中建议35°-45°，【α机构中建议30°，【α】在回程凸轮机构中建议70°-8013. 凸轮机构的运动规律与冲击的关系：I 律——刚性冲击2）等加等减速（二次多项式）——无冲击（适用于高速凸轮机构）II ）三角函数运动规律：1）余弦加速度（简谐）运动规律——柔性冲击2）正弦加速度（摆线）运动规律——无冲击III ）改进型运动规律：将集中运动规律组合，以改善运动特性 14. 凸轮滚子机构半径的确定：I ）轮廓内凹时：T a r +=ρρII ）轮廓外凸时：T a r -=ρρ（当0=-=T a r ρρ时，轮廓变尖，出现失真现象，所以要使机构正常工作，对于外凸轮廓要使T r >min ρ）注：平底推杆凸轮机构也会出现失真现象，可以增大凸轮的基圆半径来解决问题15. 齿轮啮合基本定律：设P 为两啮合齿轮的相对瞬心（啮合齿轮公法线与齿轮连心线21O O 交点），12i =16. 17. 表示18. 19. 标准安装时的中心距2121r r r c r a f a +⇒=++=20. 渐开线齿轮的加工方法：1）成形法（用渐开线齿形的成形刀具直接切出齿形，例如盘铣刀和指状铣刀），成形法的优点：方法简单，不需要专用机床；缺点：生产效率低，精度差，仅适用于单件生产及精度要求不高的齿轮加工2）范成法（利用一对齿轮（或者齿轮与齿条）互相啮合时，其共轭齿阔互为包络线的原理来切齿的），常见的刀具例如齿轮插刀（刀具顶部比正常齿高出m c *，以便切出顶隙部分，刀具模拟啮合旋转并轴向运动，缺点：只能间断地切削、生产效率低）、齿条插刀（顶部比传动用的齿条高出m c *，刀具进行轴向运动，切出的齿轮分度圆齿厚和分度圆齿槽宽相等，缺点：只能间断地切削、生产效率低）、齿轮滚刀（其在工作面上的投影为一齿条，能够进行连续切削）21. 最少齿数和根切（根切会削弱齿轮的抗弯强度、使重合度ε下降）：对于α=20°和*a h =1的正常齿制标准渐开线齿轮，当用齿条加工时，其最小齿数为17（若允许略有根切，正常齿标准齿轮的实际最小齿数可取14）如何解决根切？变位齿轮可以制成齿数少于最少齿数而无根切的齿轮，可以实现非标准中心距的无侧隙传动，可以使大小齿轮的抗弯能力比较接近，还可以增大齿厚，提高轮齿的抗弯强度(以切削标准齿轮时的位置为基准，刀具移动的距离xm 称为变位量，x 称为变为系数，并规定远离轮坯中心时x 为正值，称为正变位，反之为负值，称为负变位)22. 轮系的分类：定轴轮系（轴线固定）、周转轮系（轴有公转）、复合轮系（两者混合）=m i 1 23.24. 26．飞轮转动惯量的选择：δω2maxm A J =注：1）δωωω22min 2max min max max )(21m J J E E A =-=-=（m ax A 为最大功亏，即飞轮的动能极限差值，m ax A 的确定方法可以参照书本99页）2）2minmax ωωω+=m （m ω为主轴转动角速度的算数平均值）3）mωωωδminmax -=（δ为不均匀系数）27.（刚性）回转件的平衡：目的是使回转件工作时离心力达到平衡，以消除附加动压力，尽可能减轻有害的机械振动。

《机械设计基础》重点总结一、机械设计基础概述机械设计基础是机械工程专业的一门重要课程，它涵盖了机械设计的基本概念、原理和方法。

本课程的主要目标是培养学生具备机械系统设计、分析和优化的能力，为后续的机械设计课程和实际工程设计打下坚实的基础。

二、机械设计基础重点内容1、机械设计基础知识：包括机械零件的分类、材料选择、制造工艺、性能要求等方面的知识。

2、常用机构和零部件：如齿轮机构、链传动、带传动、蜗轮蜗杆传动、滚动轴承、轴系零部件等。

这些机构和零部件的结构特点、工作原理、性能参数以及选型、设计和计算方法等是学习的重点。

3、机械传动系统设计：学生需要掌握机械传动系统的基本组成、类型和设计方法，包括齿轮传动系统设计、带传动系统设计、链传动系统设计等。

4、机械强度分析：学生需要了解机械零件的强度计算方法，包括弯曲强度、剪切强度、挤压强度、接触强度等。

同时，还需要掌握疲劳强度计算和校核的方法。

5、机械动力学分析：学生需要了解机械系统的动力学特性，包括惯性力、动载荷、振动等，掌握动力学分析和计算的方法。

6、机械系统的可靠性设计：学生需要了解可靠性设计的基本概念和方法，掌握可靠性分析和计算的技巧。

7、机械系统的维护与保养：学生需要了解机械系统的维护和保养知识，包括润滑、清洁、检查等日常保养和定期保养的方法。

三、学习方法建议1、掌握基本概念：对于机械设计基础这门课程，掌握基本概念是至关重要的。

学生需要在学习过程中对每个概念进行深入理解，并能够熟练运用。

2、理论实际：学习机械设计基础不能仅仅停留在理论层面，还需要结合实际工程问题进行学习和实践。

学生可以通过参加课程设计、实验等方式将理论知识应用到实践中去。

3、培养分析和解决问题的能力：在学习过程中，学生需要培养分析和解决问题的能力。

对于遇到的问题，学生应该学会从多个角度进行分析，并能够提出有效的解决方案。

4、注重归纳总结：机械设计基础知识点繁多，学生需要经常进行归纳总结，找出知识点之间的和规律，形成自己的知识体系。
