管道流速计算方法
- 格式:doc
- 大小:15.00 KB
- 文档页数:2
管道流量计算公式要点1.管道流量计算的基本公式是流量等于流速乘以截面积,即Q=A*V。
其中,Q表示流量,单位为体积或质量的单位与流速和截面积的单位相对应;A表示管道的截面积,单位为平方米;V表示流速,单位为米/秒。
2.对于液体流体,流速V可以通过测量液体通过管道的时间和管道长度来计算得出。
流速是流体通过管道的速度,可以通过体积流量除以截面积得到。
要注意流速的单位要与截面积的单位相匹配。
3.对于气体流体,流速V可以通过测量气体通过管道的压力差和管道的阻力来计算得出。
气体的流速与其压力和阻力有关,可以通过压降和管道特性来估算。
4.对于非圆形截面的管道,截面积A可以通过几何公式计算得出。
常见的非圆形截面包括矩形、椭圆、三角形等。
5.对于圆形截面的管道,截面积A可以通过计算圆的面积公式得出。
圆的面积公式为A=π*r^2,其中r表示管道的半径。
如果知道管道的直径d,可以通过d/2得到半径。
6.对于压力流量计算,可利用伯努利方程。
该方程描述了流体在不同位置之间压力损失和速度变化之间的关系。
伯努利方程为P1+1/2*ρ*V1^2+ρ*g*h1=P2+1/2*ρ*V2^2+ρ*g*h2,其中P表示压力,ρ表示流体的密度,V表示流速,g表示重力加速度,h表示位置的高度。
7.在管道流量计算中,需要考虑流体的属性。
对于液体,需要考虑其密度和黏度,对于气体,需要考虑其密度和压力。
8.对于多相流(如气液两相流或多组分液体/气体混合物流动),需要考虑不同相之间的相互作用和相态变化,计算流量的方法会有所不同。
9.此外,还需要注意计算公式中各个参数的单位要相一致,如果不同,需要进行转换。
总结起来,管道流量计算需要考虑流速、截面积、流体属性等因素。
根据流体的状态和特性,选取适当的公式进行计算,可以准确地计算出管道中的流量。
管径压力流速流量计算在液体管道系统中,管径、压力、流速和流量是非常重要的参数。
它们互相关联,通过计算可以得到一些关键信息,例如管道系统的设计和性能。
1.管径计算:管径是指管道的内直径。
管径的大小决定了管道能够承受的流量和压力损失。
常用的管径表示方式是英寸(inch)或毫米(mm)。
管径的计算可以根据所需的流量和流速进行。
公式:流量=π*(管径的平方)/4*流速其中,π是圆周率,流量单位可以是升/秒、立方米/小时或加仑/分钟等。
例如,如果流量是100升/秒,流速是2米/秒:管径 = (流量 * 4)/ π * 流速 = (100 * 4)/ (π * 2)≈ 63.66mm2.压力计算:压力是液体在管道中的压强。
压力可以通过计算压力差或使用流速和管道特性来估算。
最常用的单位是帕斯卡(Pa)或标准大气压(atm)。
公式:压力=密度*加速度*高度+压力损失其中,密度是液体的密度,加速度是重力加速度,高度是液体在管道中的高度差,而压力损失是流体在管道中摩擦所引起的压力损失。
例如,如果液体密度是1000千克/立方米,加速度是9.81米/平方秒,高度差是10米,压力损失是1000帕斯卡:3.流速计算:流速是指液体在管道中通过的速度。
流速的大小直接影响着液体的流量和压力损失。
常用的单位是米/秒。
公式:流速=流量/(π*(管径的平方)/4)其中,流量是液体通过管道的体积,计算时需要将流量的单位转换为立方米/秒。
4.流量计算:流量是指液体通过管道截面的体积或重量。
流量的大小取决于液体的流速和管道的截面积。
常用的单位是升/秒、立方米/小时或加仑/分钟等。
公式:流量=(π*(管径的平方)/4)*流速其中,π是圆周率,管径的单位为米,流速的单位为米/秒。
综上所述,管径、压力、流速和流量是液体管道系统中的重要参数,它们之间存在着明确的计算关系。
通过合理计算和选择,可以满足管道系统的设计和运行要求。
管道流速计算方法1 生活给水管道流速生活给水管道的水流速度,宜按表1采用。
表1 生活给水管道的水流速度热水管道的流速,宜按表2选用。
(饮用水流速也是参考表2规定。
)表2 水管道的流速以下摘自教科书《建筑给水排水工程》,考虑到经济流速因素,设计时给水管道流速应控制在正常范围内:或生产给水管道,不宜大于2.0m/s,当防噪声要求,且管径不大于25mm时,流速可采用0.8~1.0m/s;消火栓系统,消防给水管道,不宜大于2.5m/s;自动喷水灭火系统给水管道,不宜大于5.0m/s,但其配水只管在个别情况下,可控制在10 m/s以内。
2 室外消防给水管流速摘自《石油化工企业设计防火规范》GB 50160—92工艺装置区或罐区的消防给水干管的管径,应经计算确定,但不宜小于200mm。
独立的消防给水管道的流速,不宜大于5m/s。
33 自动喷水灭火系统给水管流速摘自《自动喷水灭火系统设计规范》GB 50084—2001管道水力计算1 管道内的水流速度宜采用经济流速,必要时可超过5m/s,但不应大于10m/s。
1条文说明:采用经济流速是给水系统设计的基础要素,本条在原规范第7.1.3条基础上调整为宜采用经济流速,必要时可采用较高流速的规定。
采用较高的管道流速,不利于均衡系统管道的水力特性并加大能耗;为降低管道摩阻而放大管径、采用低流速的后果,将导致管道重量的增加,使设计的经济性能降低。
原规范中关于“管道内水流速度可以超过5m/s,但不应大于10m/s”的规定.是参考下述资料提出的:我国《给排水设计手册》(第三册)建议,管内水的平均流速,钢管允许不大于5m /s;铸铁管为3m/s。
4 给水水泵房1. 消防水池补给水管流速:摘自《建筑设计防火规范》GB 50016-2006第8.6.2条第2点:补水量应经计算确定,且补水管的设计流速不宜大于2.5m/s;2. 给水泵进出水管流速:摘自《室外给水规范GB50013-2006》:水泵吸管及出水管的流速,宜采用下列数值;吸水管:直径小于250mm时,为1.0~1.2m/s;直径在250~1000mm时,为1.2~1.6m/s;直径大于1000mm时,为1.5~2.0m/s。
管道水流速度的公式管道水流速度的公式是指计算管道中水流速度的数学公式。
在液体力学中,流速是指单位时间内流体通过某一截面的体积。
了解水流速度的公式对于设计和管理水力工程以及水资源管理至关重要。
我们需要了解一些基本概念。
在液体力学中,流速可以用体积流量和截面积来表示。
体积流量是指单位时间内通过某一截面的液体体积,通常用Q表示,单位为立方米每秒(m³/s)。
截面积是指流体通过的管道截面的面积,通常用A表示,单位为平方米(m²)。
水流速度是指液体通过管道截面的平均速度,通常用v表示,单位为米每秒(m/s)。
根据定义,我们可以得到以下公式:流速v = 体积流量Q / 截面积A要计算水流速度,我们首先需要知道管道中的体积流量和截面积。
体积流量可以通过测量单位时间内通过管道的水量来计算。
例如,我们可以使用流量计或容器并测量单位时间内填满的水量。
截面积可以通过测量管道横截面的尺寸来计算。
例如,对于圆形管道,截面积可以通过测量管道直径来计算,然后使用以下公式计算:截面积A = π * (管道直径/2)²在实际应用中,我们经常需要计算水流速度以确定管道的流量和压力损失。
例如,在城市供水系统中,了解水流速度有助于确定管道的尺寸和水泵的功率。
此外,在河流和水库中,计算水流速度有助于评估水资源的可利用性和水动力学效应。
除了上述基本公式外,还有一些其他因素需要考虑,以准确计算水流速度。
例如,液体的粘度和管道的摩擦阻力会影响水流速度。
在实际应用中,我们可以使用雷诺数来估计水流的流态。
雷诺数是由法国物理学家兼工程师奥古斯特·欧戈斯坦·雷诺命名的,用来描述流体流动的稳定性。
雷诺数可以通过以下公式计算:雷诺数Re = (液体密度 * 水流速度 * 管道直径) / 液体粘度根据不同的雷诺数范围,液体的流态可以分为层流和紊流。
层流是指在低雷诺数下流动的液体,流速较慢且呈现规则的层状结构。

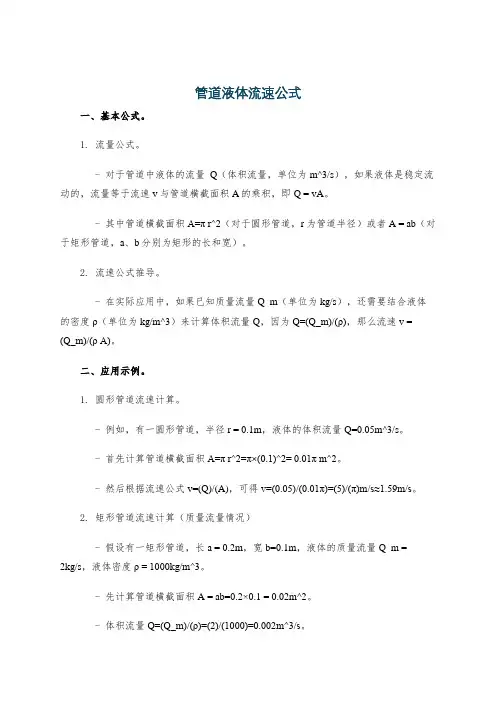

管道液体流速公式
一、基本公式。
1. 流量公式。
- 对于管道中液体的流量Q(体积流量,单位为m^3/s),如果液体是稳定流动的,流量等于流速v与管道横截面积A的乘积,即Q = vA。
- 其中管道横截面积A=π r^2(对于圆形管道,r为管道半径)或者A = ab(对于矩形管道,a、b分别为矩形的长和宽)。
2. 流速公式推导。
- 在实际应用中,如果已知质量流量Q_m(单位为kg/s),还需要结合液体的密度ρ(单位为kg/m^3)来计算体积流量Q,因为Q=(Q_m)/(ρ),那么流速v = (Q_m)/(ρ A)。
二、应用示例。
1. 圆形管道流速计算。
- 例如,有一圆形管道,半径r = 0.1m,液体的体积流量Q=0.05m^3/s。
- 首先计算管道横截面积A=π r^2=π×(0.1)^2= 0.01π m^2。
- 然后根据流速公式v=(Q)/(A),可得v=(0.05)/(0.01π)=(5)/(π)m/s≈1.59m/s。
2. 矩形管道流速计算(质量流量情况)
- 假设有一矩形管道,长a = 0.2m,宽b=0.1m,液体的质量流量Q_m =
2kg/s,液体密度ρ = 1000kg/m^3。
- 先计算管道横截面积A = ab=0.2×0.1 = 0.02m^2。
- 体积流量Q=(Q_m)/(ρ)=(2)/(1000)=0.002m^3/s。
- 最后根据流速公式v=(Q)/(A),可得v=(0.002)/(0.02)=0.1m/s。

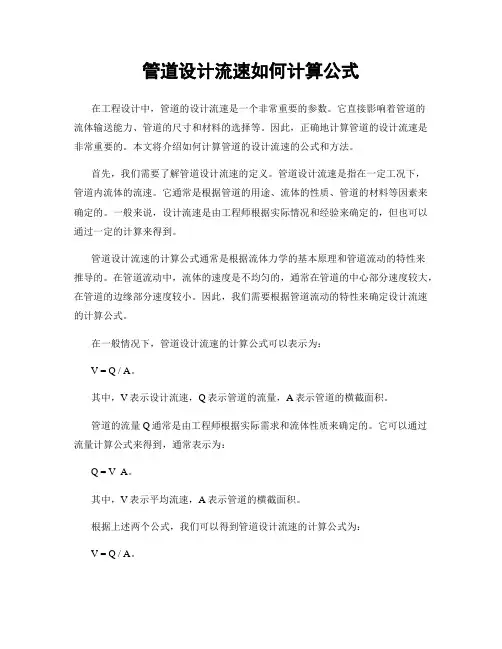

管道设计流速如何计算公式在工程设计中,管道的设计流速是一个非常重要的参数。
它直接影响着管道的流体输送能力、管道的尺寸和材料的选择等。
因此,正确地计算管道的设计流速是非常重要的。
本文将介绍如何计算管道的设计流速的公式和方法。
首先,我们需要了解管道设计流速的定义。
管道设计流速是指在一定工况下,管道内流体的流速。
它通常是根据管道的用途、流体的性质、管道的材料等因素来确定的。
一般来说,设计流速是由工程师根据实际情况和经验来确定的,但也可以通过一定的计算来得到。
管道设计流速的计算公式通常是根据流体力学的基本原理和管道流动的特性来推导的。
在管道流动中,流体的速度是不均匀的,通常在管道的中心部分速度较大,在管道的边缘部分速度较小。
因此,我们需要根据管道流动的特性来确定设计流速的计算公式。
在一般情况下,管道设计流速的计算公式可以表示为:V = Q / A。
其中,V表示设计流速,Q表示管道的流量,A表示管道的横截面积。
管道的流量Q通常是由工程师根据实际需求和流体性质来确定的。
它可以通过流量计算公式来得到,通常表示为:Q = V A。
其中,V表示平均流速,A表示管道的横截面积。
根据上述两个公式,我们可以得到管道设计流速的计算公式为:V = Q / A。
这个公式是计算管道设计流速的基本公式,它可以根据实际情况和需要来进行调整和修正。
在实际工程中,通常还需要考虑管道的摩阻损失、流体的黏度、管道的材料等因素,因此设计流速的计算还需要进行一定的修正和调整。
在进行管道设计流速的计算时,我们还需要考虑一些其他因素。
例如,管道的材料、管道的安装方式、管道的使用环境等因素都会对设计流速产生影响。
因此,在进行设计流速的计算时,我们需要综合考虑这些因素,以确保设计流速的准确性和合理性。
总之,管道设计流速的计算是工程设计中非常重要的一部分。
正确地计算管道的设计流速可以确保管道的正常运行和安全使用。
通过合理地选择计算公式和考虑相关因素,我们可以得到合理的设计流速,从而保证管道的正常运行和安全使用。
管道压力与流速计算公式首先,根据流体力学的定义,压力是一种由于流体在流通或局部发生阻力时产生的物理量,可以用数学公式来表示。
其中,流量是指管道中的流体的水平流量,温度指的是流体的温度,而关联流体特性则是指流体的密度、粘度等特性。
由此,管道压力与流速计算公式可以概括为:P= f(Q,T,ρ,μ)其中, P 为管道压力(单位:千帕);Q 为管道中的流量(单位:立方米/秒);T 为流体温度(单位:摄氏度);ρ为流体的密度(单位:克拉/立方米);μ为流体的粘度(单位:克拉/米)。
下一步,我们可以按照特定的工况条件(如运动方向、压力变化等),借助管道压力与流速计算公式,计算管道系统中压力变化和流速。
由此可见,管道压力与流速计算公式是推动管道系统运行的重要基础。
管道压力与流速计算公式的另一个重要应用是用来计算管道中流体的阻力,即所谓的“压阻比”。
压阻比指的是在管道中的流体的速度随压力的变化的比率,可用下式描述:Δv/ΔP = K其中,v 为流体的水平速度(单位:米/秒);ΔP 为压力的变化量(单位:千帕);K 为由管道压力与流速计算公式计算出来的常数。
此外,管道压力与流速计算公式还可以用于估算管道系统中的流体流速。
首先,根据流体力学知识,确定流体运动的方向。
然后,基于流体特性和管道参数,求出流体的压力和流量。
最后,根据管道压力与流速计算公式,可以求出流速的大小,以及压力变化下的流速变化情况。
管道压力与流速计算公式对工程设计、工程实施以及管道系统运行方面具有重要意义。
正确运用管道压力与流速计算公式,不仅能够有效计算出管道中的压力变化和流速,而且还能够计算出流体阻力、流体流速以及压力变化下的流速变化情况。
由此可见,管道压力与流速计算公式具有重要的理论意义和实际应用价值,为管道运行中的压力变化和流速的计算提供了重要的理论依据。
管路流速计算公式管路流速的计算可是个有趣但也有点复杂的事儿。
咱们先来说说,为啥要了解管路流速的计算公式。
想象一下,你家里的水龙头打开,水哗哗地流出来。
这水流的快慢,其实就和管路流速有关系。
如果流速计算不准确,那可能会出现一些小麻烦。
比如说,在工厂里,要是管路流速没算好,生产线上的机器可能就没法正常运转啦。
那管路流速到底怎么算呢?这就得提到一个关键的公式:v = Q / A 。
这里的 v 表示流速,Q 表示流量,A 表示管路的横截面积。
咱们来举个例子哈。
有一天我去朋友的工厂参观,他们正在安装新的管道系统。
工程师们拿着图纸,在那讨论得热火朝天。
我凑过去一听,原来就是在纠结这个管路流速的计算。
他们要给一个大型机器供水,得确保水的流速足够,不然机器散热不好就容易出故障。
我看着他们又是测量管道的直径,又是计算流量,那认真劲儿,让我都忍不住跟着紧张起来。
最后,经过一番努力,终于算出了合适的流速,大家这才松了一口气。
再来说说这个公式里每个部分的计算。
流量 Q 的计算方法就有好几种,得根据具体的情况来选择。
比如说,如果是已知一段时间内流过的液体体积,那就直接用体积除以时间就行。
而管路横截面积 A 呢,如果是圆形管道,那就是π乘以半径的平方。
在实际应用中,还得考虑很多因素。
比如液体的粘度、管道的材质和粗糙度,这些都会影响流速。
有一次,我在小区里看到物业在维修水管。
工人师傅拿着工具,一边干活一边抱怨说,之前的水管流速设计不合理,导致水压不够,高层的住户经常反映没水用。
这就是因为在最初设计管路的时候,没有准确计算流速造成的。
所以啊,别小看这个管路流速的计算公式,它在我们的生活和工作中可有着大用处呢!不管是建筑施工、工业生产,还是日常生活中的给排水,都离不开它。
只有把流速算准了,才能让各种系统正常运行,避免出现各种麻烦。
总之,管路流速计算公式虽然看起来简单,但要真正用得好,还得结合实际情况,仔细考虑各种因素。
只有这样,才能让我们的生活和工作更加顺畅、高效。
高压管道流速压力计算公式在工业生产中,高压管道的流速和压力是非常重要的参数,对于管道系统的设计和运行都有着至关重要的影响。
因此,准确计算高压管道的流速和压力是非常必要的。
在本文中,我们将介绍高压管道流速和压力的计算公式,以及如何应用这些公式进行实际计算。
首先,我们来看一下高压管道流速的计算公式。
在高压管道中,流速通常是指单位时间内流过管道横截面积的流体体积。
高压管道流速的计算公式如下:流速 = 流量 / 管道横截面积。
其中,流速的单位通常是米/秒,流量的单位通常是立方米/秒,管道横截面积的单位通常是平方米。
在实际应用中,我们通常会根据具体的管道参数和流体性质来计算流速。
例如,对于圆形管道,其横截面积可以通过管道直径来计算;对于非圆形管道,可以通过流体力学原理来计算其横截面积。
接下来,我们来看一下高压管道压力的计算公式。
在高压管道中,压力是指单位面积上受到的力的大小,通常以帕斯卡(Pa)为单位。
高压管道压力的计算公式如下:压力 = 力 / 面积。
其中,压力的单位通常是帕斯卡,力的单位通常是牛顿,面积的单位通常是平方米。
在实际应用中,我们通常会根据流体的密度和流速来计算管道内的压力。
根据流体力学原理,我们可以得到如下的压力计算公式:压力 = 0.5 密度流速^2。
其中,密度的单位通常是千克/立方米,流速的单位通常是米/秒。
通过这个公式,我们可以很容易地计算出高压管道内的压力。
除了上述的基本计算公式外,还有一些其他的因素需要考虑。
例如,在实际应用中,管道系统中通常会存在一定的阻力和摩擦损失,这些因素都会对流速和压力产生影响。
因此,在实际计算中,我们还需要考虑这些因素,并对计算公式进行修正。
在工程实践中,通常会使用计算机软件来进行高压管道流速和压力的计算。
这些软件通常会集成了各种流体力学原理和管道系统设计经验,能够快速、准确地进行计算。
同时,我们也可以通过实验来验证计算结果,进一步提高计算的准确性。
总的来说,高压管道流速和压力的计算是管道系统设计和运行中非常重要的一部分。
管道流速计算
一、公式
流速=管截面积X流速=0.002827X管径^2X流速(立方米/小时)^2:平方。
管径单位:mm
管径=sqrt(353.68X流量/流速),sqrt:开平方
二、注意事项:一般工程上计算时,水管路,压力常见为0.1--0.6MPa,水在水管中流速在1--3米/秒,常取1.5米/秒。
扩展资料
流速与压力的关系是“伯努利原理”。
最为著名的推论为:等高流动时,流速大,压力就小。
丹尼尔·伯努利在1726年提出了“伯努利原理”。
这是在流体力学的连续介质理论方程建立之前,水力学所采用的基本原理,其实质是流体的机械能守恒。
即:
动能+重力势能+压力势能=常数。
其最为著名的推论为:等高流动时,流速大,压力就小。
伯努利原理往往被表述为p+1/2ρv2+ρgh=C,这个式子被称为伯努利方程。
式中p为流体中某点的压强,v为流体该点的流速,ρ为流体密度,g为重力加速度,h为该点所在高度,C是一个常量。
它也可以被表述为p1+1/2ρv12+ρgh1=p2+1/2ρv22+ρgh2。
需要注意的是,由于伯努利方程是由机械能守恒推导出的,所以它仅适用于粘度可以忽略、不可被压缩的理想流体。
管道流速计算方法
1.水泵吸水管及出水管的流速
(1)吸水管。
直径小于250mm时,为1. 0~1. 2m/s;
直径在250~1000mm时,为~1. 6m/s-
(2)出水管。
直径小于250mm时,为1. 5~2. 0m/s;
直径在250一1600mm时,为~2. 5m/s。
2.压力输泥管最小设计流速(见表8-15)
四、管道系统
(1)_压缩空气管道的坡度不宜小于,并宜设置能排放管道系统内积存油、水的装置。
(2)压缩空气管道的管材:过滤器擦洗一般采用钢管;控制仅表系统、混合床树脂混合用。
切断阀门的直径大于50mm时,宜采用闸阀。
(3)压缩空气管道的连接,除与设备、阀门等处用法兰或螺纹连接外,其他部位宜采用焊接。
(4)埋地敷设的压缩空气管道,应根据土壤的腐蚀性,作相应的防腐处理。
压缩空气的埋地管道,宜敷设在冰冻线以下。
(5)压缩空气管道在建筑物人口处,应装切断阀门和压力表。
(6) 对压缩空气负荷波动较大或要求供气压力稳定的用户,宜设置储气罐或其他稳压装置。
储气罐应布置在室外,并宜位于机器间的北面0立式储气罐与厂房外墙的净距,不宜小于储气罐高度的一半。
(7) DN<50管道流速应小于8m/s
