Verilog语言基础知识

verilog 加减法Verilog是一种硬件描述语言（HDL），用于设计电子电路和系统。

它是工业界和学术界最广泛使用的HDL之一，被广泛用于设计数字集成电路（ASIC）和可编程逻辑器件（FPGA）。

加法和减法是数字电路中最基础的运算操作。

在Verilog中，我们可以使用各种不同的方法来实现加法和减法电路。

本文将详细介绍Verilog中的加法和减法电路的设计和实现。

一、加法电路设计加法电路是将两个二进制数相加得到二进制和的电路。

在Verilog中，我们可以使用全加器（full adder）来实现加法电路。

全加器的真值表如下：输入输出A B Cin Sum Cout0 0 0 0 00 0 1 1 00 1 0 1 00 1 1 0 11 0 0 1 01 0 1 0 11 1 0 0 11 1 1 1 1根据真值表，我们可以得到全加器的逻辑表达式如下：Sum = A XOR B XOR CinCout = (A AND B) OR (Cin AND (A XOR B))下面是一个使用全加器实现的4位加法电路的Verilog代码示例：```verilogmodule adder4(input [3:0] A,input [3:0] B,input Cin,output [3:0] Sum,output Cout);wire c1, c2, c3;full_adder fa0(A[0], B[0], Cin, Sum[0], c1);full_adder fa1(A[1], B[1], c1, Sum[1], c2);full_adder fa2(A[2], B[2], c2, Sum[2], c3);full_adder fa3(A[3], B[3], c3, Sum[3], Cout);endmodulemodule full_adder(input A,input B,input Cin,output Sum,output Cout);assign Sum = A ^ B ^ Cin;assign Cout = (A & B) | (Cin & (A ^ B));endmodule```上述代码中，我们定义了一个4位加法电路"adder4"，它有两个4位输入A和B，一个输入Cin和一个4位输出Sum和一个输出Cout。

vivado工具与verilog语言的使用实验总结文章标题：深入探讨vivado工具与verilog语言的使用实验总结导言：在数字电路设计与实现的过程中，vivado工具与verilog语言的使用至关重要。

通过一系列的实验，我们能够全面地了解这两者在数字电路设计中的应用，并掌握它们的使用技巧。

本文将以从简到繁、由浅入深的方式，深入探讨vivado工具与verilog语言的使用实验总结，帮助读者全面理解这一主题。

一、vivado工具的基本介绍在数字电路设计中，vivado工具是一款由Xilinx公司推出的集成化开发环境。

它拥有丰富的功能和强大的性能，能够帮助设计者完成从设计到验证的全流程。

在实验中，我们首先对vivado工具的基本操作进行了学习，包括创建工程、添加设计文件、进行综合与实现等一系列步骤。

通过实践，我们能更加熟练地运用vivado工具进行数字电路设计。

二、verilog语言的基础知识verilog语言是一种硬件描述语言，广泛应用于数字电路的设计与验证。

在实验中，我们深入学习了verilog语言的基础知识，包括模块化的设计思想、信号的赋值与传输、行为级建模和结构级建模等内容。

通过对verilog语言的学习，我们能够更好地理解数字电路的工作原理，提高设计的效率和准确性。

三、vivado工具与verilog语言的综合应用在实验的进阶阶段，我们将vivado工具与verilog语言相结合，进行了一系列的综合应用实验。

通过实际的案例学习，我们掌握了如何利用vivado工具进行综合、仿真和验证，并通过verilog语言实现各种功能模块。

这些实验不仅加深了我们对vivado工具和verilog语言的理解，同时也提高了我们的综合应用能力。

总结与回顾：通过以上的实验学习，我们对vivado工具与verilog语言的使用有了更深入的了解。

vivado工具作为一款集成化开发环境，能够为数字电路设计者提供全方位的支持；而verilog语言则作为一种硬件描述语言，能够帮助设计者更加灵活地进行数字电路设计与验证。

Verilog中的运算符及其相关基础知识⼀、基本运算符1.算术运算符：加（+）减（ -）乘（*）除（/）取模（%）求幂（**）。

（1）%是取模运算符：a % b 按照a 和 b中的长度长的补齐。

两个参数都为有符号数结果为有符号数，否则为⽆符号数；（2）**是求幂运算符：a**b表⽰a的b次⽅，即a表⽰底数，b表⽰指数；（3）除法只能取整数；2.关系运算符：⼤于（>）⼩于（<）⼩于等于（<=）⼤于等于（>=）⽐较表达式的逻辑是否相等（==）⽐较表达式的逻辑是否不相等（!=）按位⽐较表达式的逻辑是否相等（===）按位⽐较表达式的逻辑是否不相等（!==）3.逻辑运算符：逻辑⾮（！）逻辑与（&&）逻辑或（||）4.位运算符：按位⾮（~）按位与（&）按位或（|）异或（^）同或（~^）（1）异或（^）举例：0+0=0 1+0=1 1+1=0（2）同或（~^）举例：0+0=1 1+0=0 1+1=15.归约运算符：归约与（&）归约与⾮（~&）归约或（|）归约或⾮（~|）归约异或（~^）注意：归约运算符的操作数只有⼀个，并只产⽣⼀位结果：举例a=0101，则&a=0（a中的所有位进⾏与操作）； |a=1（a中的所有位进⾏或操作）；6.条件操作符(C语⾔中的三⽬运算符)：a ? b :c 该式中a为条件表达式，b和c为待选的执⾏表达式：如果a为真，则选择执⾏b，否则执⾏c；7.移位运算符：逻辑左移（<<）逻辑右移（>>）算术左移（<<<）算术右移（>>>）（1）逻辑左移和算术左移相同，都是在最低位补0，忽略操作数的符号；（2）逻辑右移在最⾼位补0，忽略操作数的符号；算术右移对于有符号数，⾼位补充值和符号位相同，对于⽆符号数，⾼位补0；8.拼接运算符：{a,b} 把位于⼤括号“{ }”中的两个及以上⽤“,”分隔的⼩表达式连接在⼀起，形成⼀个⼤表达式9.赋值运算符：阻塞型（=）：常⽤于组合逻辑电路和时序逻辑电路⾮阻塞型（<=）：常⽤于时序逻辑电路注意：同⼀module中不能同时出现这两种赋值运算符；10.特殊运算符：（1）a+:b为⽚选，即从a开始到a+b的位（举例：reg q [2+:5]类似于reg q [6:2]）⼆、运算符的优先级：三、逻辑符号和逻辑图形符号四、基础知识1.电平状态：⾼电平（1）低电平（0）未知电平（X）⾼阻态（Z）（1）⾼阻态是⼀个数字电路⾥常见的术语，指的是电路的⼀种输出状态，既不是⾼电平也不是低电平，如果⾼阻态再输⼊下⼀级电路的话，对下级电路⽆任何影响，和没接⼀样，如果⽤万⽤表测的话有可能是⾼电平也有可能是低电平，随它后⾯接的东西定的.2.进制：⼆进制（b）⼋进制（o）⼗进制（d）⼗六进制（h）举例：4’hf：表⽰4位⼗六进制的f，即1111. 4‘b1010：表⽰4位⼆进制的1010，即1010.3.独热码：One-Hot编码，⼜称为⼀位有效编码，主要是采⽤n位状态寄存器来n个状态进⾏编码，每个状态都由他独⽴的寄存器位，并且在任意时候只有⼀位有效。

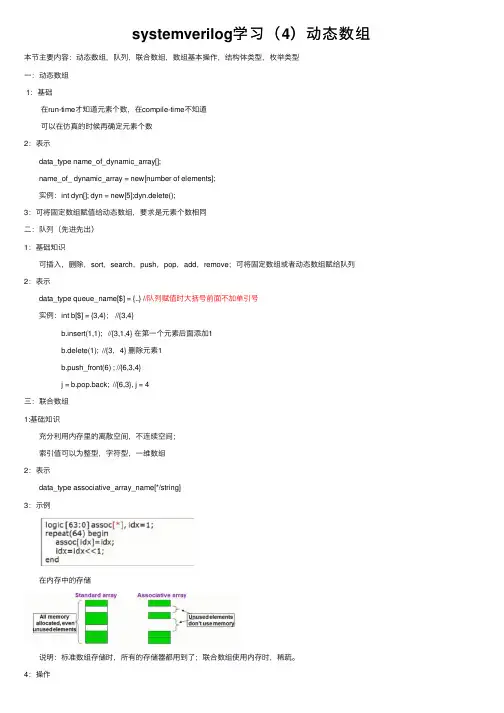

systemverilog学习（4）动态数组本节主要内容：动态数组，队列，联合数组，数组基本操作，结构体类型，枚举类型⼀：动态数组1：基础 在run-time才知道元素个数，在compile-time不知道　可以在仿真的时候再确定元素个数2：表⽰ data_type name_of_dynamic_array[]; name_of_ dynamic_array = new[number of elements]; 实例：int dyn[]; dyn = new[5];dyn.delete();3：可将固定数组赋值给动态数组，要求是元素个数相同⼆：队列（先进先出）1：基础知识 可插⼊，删除，sort，search，push，pop，add，remove；可将固定数组或者动态数组赋给队列2：表⽰ data_type queue_name[$] = {..} //队列赋值时⼤括号前⾯不加单引号 实例：int b[$] = {3,4}； //{3,4} b.insert(1,1); //{3,1,4} 在第⼀个元素后⾯添加1 b.delete(1); //{3，4} 删除元素1 b.push_front(6) ; //{6,3,4} j = b.pop.back; //{6,3}, j = 4三：联合数组1:基础知识 充分利⽤内存⾥的离散空间，不连续空间； 索引值可以为整型，字符型，⼀维数组2：表⽰ data_type associative_array_name[*/string]3：⽰例 在内存中的存储 说明：标准数组存储时，所有的存储器都⽤到了；联合数组使⽤内存时，稀疏。

4：操作 遍历（foreach），first，next，prev，delete，exits四：数组的操作1：算术运算 sum，product，and，or and xor 例如下⾯是sum举例： 说明：on.sum返回on的位数，即⼀位，即值1（5个1相加取⼀位）；将on.sum赋给位宽为8bit的summ，则返回值5。

Verilog基础：1.间隔符：空格〔\b〕，Tab〔\t〕，换行符〔\n〕，换页符。

2.注释：/**/ //3.标识符，关键词：标识符由英文字母、数字、$符、下划线组成，以英文字母或下划线开头。

4.逻辑值：0：逻辑假1：逻辑真x或X：不确定状态z或Z：高阻态5.常量：<1>格式：<+/-><位宽>’<基数符号><数值>b/o/d/h:二、八、十、十六进制<2>数字可加下划线：8’b1001_1001表示8位二进制数10011001<3>科学计数：5E-4: 5*10^4<4>利用参数定义语句来定义一个标识符表示常量：parameter 参数名1=常量1，参数名2=常量2；例：parameter BIT=1,BYTE=8;6.字符串：双撇号内的字符序列，不能分多行书写，表达式或赋值语句中字符串要换成无符号整数，用8位ASCII码表示，一个8位ASCII码表示一个字符变量的数据类型：1.线网〔net type〕类型：线网类被定义后假设没有被元件驱动，则默认值为高阻态关键词：wire：wire[n-1:0]变量名1，变量名2，…，变量名n；除wire外还有wand、wor、tri、triand、trior、trireg2.寄存器类型：寄存器型变量只能在initial或always内被赋值，没被赋值默认为x状态。

4种类型的寄存器变量：<1>reg：行为描述中对寄存器型变量说明<2>integer：32位有符号整数型<3>real：64位有符号实型变量〔默认值是0〕<4>time：64位无符号时间型①reg：格式：reg[n-1:0]变量名1，…，变量名n；例：integer counter；initial //initial是过程语句结构，赋值给寄存器类型变量counter=-1;③real：通常用于对实数型常量进行储存运算例：real delta;initialbegindelta=4e10;delta=2.13endinteger i;initial i=delta; //i得到的值为2④time：主要用于储存仿真时间，只储存无符号整数，常调用系统函数$time例：time current_time;initialcurrent_time=$time;Verilog 基本结构module 模块名〔端口名1，端口名2，…〕端口类型说明〔input，output，inout〕//inout是双向端口参数定义；//将常量用符号常量代替，非必须结构数据类型定义〔wire，reg等〕实例化底层模块和基本门级元件；连续赋值语句〔assign〕；过程块结构〔initial和always〕；行为描述语句；endmodule描述方式：①结构描述方式：调用其他已定义好的底层模块对整个电路进行描述，或直接调用基本门级元件描述。

verilog begin end用法Verilog是一种硬件描述语言（HDL），用于设计数字电路和系统。

该语言使用begin end块来定义代码块，这个语法是Verilog的一个重要组成部分。

在Verilog设计中，begin end块可以控制程序的流程和执行方式，同时也可以保证代码的可读性和可维护性。

下面，我们将详细讨论begin end块的用法及其在Verilog代码中的应用。

1. begin end块的基础知识begin end块是一种代码块，用于控制Verilog程序中的逻辑。

该代码块可以包含多条语句和其他代码块，以便实现复杂的程序逻辑。

begin end块的语法如下所示：```begin// 插入代码和其他逻辑end```其中，begin end块由begin和end关键字组成，中间是代码和其他逻辑。

该语法极其简洁，易于阅读和编写。

2. Verilog中begin end块的使用begin end块在Verilog设计中应用广泛。

这里我们列举了一些常见的使用情况：- 控制结构——在Verilog设计中，使用begin end块来控制程序的流程和执行。

例如，在if语句中，可以使用begin end块来标记代码块。

```if (condition) begin// 满足条件时执行的代码块end```- 循环结构——在Verilog设计中，使用begin end块来实现循环结构。

例如，以下代码使用for循环和begin end块实现了从0到9的加法：```for (i = 0; i < 10; i = i+1) beginsum = sum + i;end```- 块级别视图——begin end块在Verilog设计中还用于定义块级别视图。

块级别视图是设计中的一种抽象，用于组织和管理设计中的模块和其他代码块。

```module example (input a, output b);// 插入代码和其他逻辑always @(posedge clk) begin// 块级别视图代码块endendmodule```3. begin end块的注意事项在使用begin end块时，需要注意以下几点：- begin end块必须完全嵌套——begin end块必须完全嵌套，即内部的begin end块必须在外部的begin end块中。

verilog运算符号
Verilog是一种硬件描述语言，用于模拟和描述数字电路和系统。

Verilog中的运算符按照功能可以分为几类：
1. 算术运算符：这些运算符执行基本的算术运算，包括加法（+）、减法（-）、乘法（*）、除法（/）等。

2. 赋值运算符：用于将值赋给变量，例如等于（=）、小于等于（<=）等。

3. 关系运算符：用于比较两个值的大小关系，例如大于（>）、小于（<）、大于等于（>=）、小于等于（<=）等。

4. 逻辑运算符：用于执行逻辑运算，例如逻辑与（&&）、逻辑或（||）、逻辑非（!）等。

5. 条件运算符：也称为三元运算符，其形式为“? :”，根据条件表达式的值选择两个操作数中的一个。

6. 位运算符：用于执行位级别的运算，例如按位取反（~）、按位与（&）、按位或（|）、按位异或（^）等。

7. 移位运算符：用于执行位移运算，例如左移（<<）、右移（>>）。

8. 拼接运算符：用于将多个位向量拼接成一个更长的位向量，形式为“{}”。

此外，Verilog还支持一些其他的运算符和操作符，如模运算符（%），用于计算两个数的余数；还有归约操作符，如与“&”、或“|”、异或“^”等，这些操作符对整个操作数进行归约运算。

需要注意的是，具体的运算符和支持的操作符可能因Verilog的版本和编译器而有所不同。

因此，在使用Verilog时，建议查阅相关的文档和规范以了解特定环境下支持的运算符和操作符。

SystemVerilog标准手册一、概述SystemVerilog是一种硬件描述和验证语言，它结合了Verilog HDL和VHDL的特性，并增添了许多新的功能和特性。

SystemVerilog的标准手册是SystemVerilog语言的权威参考资料，它详细说明了SystemVerilog的语法、语义和用法规范。

二、内容1. 语言基础SystemVerilog标准手册包含了SystemVerilog语言的基础知识，如数据类型、变量定义、控制结构、函数和任务等。

在这一部分，读者可以了解到SystemVerilog的基本语法和语言特性，为后续的学习和应用打下坚实的基础。

2. 对象和类SystemVerilog引入了面向对象的编程思想，允许用户定义自定义类型、类和对象。

SystemVerilog标准手册详细介绍了对象和类的定义、成员函数、继承和多态等相关内容，为用户提供了丰富的编程工具和技巧。

3. 验证方法SystemVerilog不仅可以用于硬件描述，还可以用于硬件验证。

SystemVerilog标准手册介绍了SystemVerilog的验证方法和工具，包括assertion、coverage、constrained randomization等内容，帮助用户编写高效且可靠的验证代码。

4. 高级特性除了基本的语言特性外，SystemVerilog还提供了许多高级的功能和特性，如接口、多线程、并发控制等。

SystemVerilog标准手册深入介绍了这些高级特性的用法和原理，帮助用户更好地理解和应用SystemVerilog语言。

5. 应用实例除了语法和特性的介绍外，SystemVerilog标准手册还提供了大量的实际应用示例，包括硬件描述、验证代码和仿真模型等。

这些应用实例可以帮助用户更直观地了解SystemVerilog语言的实际应用场景，加深对SystemVerilog的理解和掌握。

三、重要性SystemVerilog标准手册是学习和使用SystemVerilog语言的重要参考资料。

Verilog-HDL基础知识第⼆章 Verilog-HDL基础知识1.Verilog-HDL概述1.1 什么是硬件描述语⾔（HDL）HDL：Hardware Description Language硬件描述语⾔HDL是⼀种⽤形式化⽅法描述数字电路和系统的语⾔，可以描述硬件电路的功能、信号连接关系和定时关系。

1.2 使⽤HDL的优点电路的逻辑功能容易理解；便于计算机对逻辑进⾏分析处理；把逻辑设计与具体电路的实现分成两个独⽴的阶段来操作；逻辑设计与实现的⼯艺⽆关；逻辑设计的资源积累可以重复利⽤；可以由多⼈共同更好更快地设计⾮常复杂的逻辑电路（⼏⼗万门以上的逻辑系统）。

1.3 Top_Down设计思想1.4 Verilog-HDL简介1.4.1 Verilog HDL的发展1.4.2 Verilog-HDL与VHDL的⽐较☆ VHDL－VHSIC Hardware Description Language。

VHDL于 1987年成为IEEE标准。

☆ Verilog-HDL简单易学，语法⽐较灵活。

VHDL语法严谨，需要较长的时间学会。

☆ Verilog-HDL在系统抽象⽅⾯⽐VHDL略差，但在门级开关电路描述⽅⾯⽐VHDL强。

1.4.3 Verilog-HDL 的应⽤ASIC和FPGA设计师可⽤它来编写可综合的代码。

描述系统的结构，做⾼层次的仿真。

验证⼯程师编写各种层次的测试模块对具体电路设计⼯程师所设计的模块进⾏全⾯细致的验证。

库模型的设计：可以⽤于描述ASIC 和FPGA的基本单元（Cell）部件，也可以描述复杂的宏单元（Macro Cell）。

1.4.4 Verilog-HDL的抽象级别⽤Verilog-HDL描述的电路设计就是该电路的Verilog HDL模型，这些模型可以是实际电路的不同级别的抽象，这些抽象的级别和它们对应的模型类型共有以下五种：?系统级(system): ⽤⾼级语⾔结构实现设计模块的外部性能的模型。

verilog 复位赋值摘要：1.Verilog 基础知识2.复位赋值的概念3.复位赋值的实现方法4.复位赋值的应用实例5.总结正文：一、Verilog 基础知识Verilog 是一种硬件描述语言，主要用于数字电路和模拟混合信号电路的描述。

它具有简洁、直观的特点，广泛应用于集成电路设计和验证领域。

Verilog 中的基本元素包括模块、声明、输入输出端口、变量、信号、运算符、条件语句、循环语句等。

二、复位赋值的概念在数字电路中，复位（reset）是指将某个信号或寄存器的值恢复到初始状态。

复位赋值就是在Verilog 代码中实现这一功能，即将某个信号或寄存器的值设置为初始值。

复位赋值可以用于模块的输入端口、输出端口以及内部变量。

三、复位赋值的实现方法在Verilog 中，可以使用连续赋值（assign）和过程赋值（process）两种方法实现复位赋值。

1.连续赋值（assign）连续赋值是一种简单的赋值方法，它将一个表达式的值直接赋给一个信号或寄存器。

连续赋值的语句格式为：```signal_name <= expression;```其中，`signal_name`是信号或寄存器的名称，`expression`是赋给信号或寄存器的值。

2.过程赋值（process）过程赋值是一种复杂的赋值方法，它包含一个敏感信号表，当敏感信号发生变化时，过程赋值中的语句会被执行。

过程赋值的语句格式为：```process(sensitive_signal)beginsignal_name <= new_value;end```其中，`sensitive_signal`是敏感信号，用于触发过程赋值的执行；`signal_name`是信号或寄存器的名称，`new_value`是赋给信号或寄存器的新值。

四、复位赋值的应用实例下面是一个简单的复位赋值应用实例，使用连续赋值方法实现：```module reset_example (input wire clk,input wire rst,output reg [7:0] counter);reg [7:0] cnt;always @(posedge clk or posedge rst) beginif (rst) begincnt <= 0;end else begincnt <= cnt + 1;endendassign counter = cnt;endmodule```在这个例子中，当复位信号（rst）为高电平时，计数器（counter）的值将被设置为0。

Verilog中的浮点数的表示以及浮点数除法IP核的用法初学FPGA，最近用到除法，刚开始想要自己写一段除法的代码来解决，和好多菜鸟一样先去网上输入“verilog除法器”去搜索，搜到了一些代码，但是这些代码都是：分子除以分母得到的结果是商和余数。

例如10除以5商2余0，这个还好，因为可以整除。

如果是11除以5商2余1，可是我想得到的结果是2.2。

继续在网上找，还是没有找到。

后来听从大神指点试试Verilog自带的除法IP核，于是就去找IP核。

马上就要切入正题了，在此先介绍一下本人的背景，主要是增强大家学习FPGA的信心。

本人本科学的是物理学，硕士学的是光学，大学期间对电脑的认识就是计算机二级的水平，本科毕业论文用了一点MATLAB，可以说对于编程完全空白，对于数电中的二极管，三极管，触发器都只停留在知道名字上。

对于二进制，十六进制，浮点，整型都没有概念。

硕士也就用过LabVIEW。

就是这样的基础来学FPGA的，介绍这么一堆，是因为以前看帖子时经常会看到发帖的人会默认读者懂数电，懂模电，懂进制，懂单片机，懂各种协议，懂一切工科的基础知识。

但是问题来了，对于我这种理科生，啥也不懂，怎么办，回答问题的人当然会说：不懂就自己去看呗，谁能把所有的东西都告诉你。

事实确实是这样的，什么问题都要自己去解决，但是我想说如果解答者能站在提问者的角度去回答，那么双方都会获益匪浅的，能知道提问者问的是什么并站在提问者的角度去回答对于解答者是一个很高的要求。

当然提问者也要懂得独立思考，不要什么都去问，先自己查做好准备再提问，这样才能够提出准确，高效的问题。

解答者也乐意解答。

下面我们切入正题：首先我们把要处理的数据分成两类：整型和浮点型，通俗的说就是整数和小数。

我们用这两种数做除法得到的结果无非两种，整除和不能整除，对应的商就是整数和小数。

在此我对除法的编程代码原理不做介绍，只介绍如何调用IP核，对于除法结果为商和余数的代码在网上可以找到，大家可以自己看。

verilog 常数数组【verilog 常数数组】编程指南：一步一步解析引言：在Verilog中，常数数组是常用的一种数据结构，用于在编程中存储和操作一组常量值。

常数数组提供了一种有效的方法来组织和处理数据，并保持代码的可维护性和可读性。

本文将深入探讨Verilog中常数数组的用途、定义和操作以及一些实际的示例。

第一部分：常数数组的基础知识1.1 定义常数数组：在Verilog中，常数数组可以通过使用花括号（{}）来定义。

常数数组的定义语法如下：parameter [n:0] array_name [m:0] = {value1, value2, value3,...};其中，array_name是数组的名称，n表示数组的位宽，m表示数组的长度，value1、value2等表示数组的初始化值。

1.2 数组访问与赋值：常数数组的访问和赋值可以通过索引进行操作。

Verilog中的数组索引从0开始，通过使用“[ ]”来指定索引值。

例如：array_name[index] = new_value;其中，index表示数组中要访问或赋值的元素位置，new_value是要赋予该元素的新值。

1.3 多维常数数组：除了一维常数数组外，Verilog还允许定义多维常数数组。

多维常数数组可以通过添加多个维度来扩展其大小和维度。

例如：parameter [n:0] array_name [m:0] [p:0] = {value1, value2, value3,...}; 其中，array_name是数组的名称，n表示数组的位宽，m和p表示数组的长度，value1、value2等表示数组的初始化值。

第二部分：常数数组的应用举例2.1 查找表：常数数组可以用作查找表，通过预先填充并索引化数组，可以在运行时快速查找对应的值。

例如，假设我们有一个8位的二进制到十六进制转换表：parameter [7:0] binary_to_hex [15:0] = {8'h0, 8'h1, 8'h2, 8'h3, 8'h4, 8'h5, 8'h6, 8'h7, 8'h8, 8'h9, 8'ha, 8'hb, 8'hc, 8'hd, 8'he, 8'hf};在这个例子中，数组binary_to_hex的索引代表二进制数，数组元素的值代表对应的十六进制数。

verilog语法基础Verilog语法基础Verilog是一种硬件描述语言(HDL)，用于描述数字电路和系统。

它是一种基于事件的语言，能够描述电路的结构和行为。

本文将介绍Verilog语法的基础知识，包括模块、端口、信号、赋值和运算等。

一、模块(Module)在Verilog中，模块是描述电路的基本单元。

一个模块可以包含多个端口和信号，并定义了电路的功能和结构。

模块的定义使用关键字module，后跟模块的名称和端口列表。

二、端口(Port)Verilog中的端口是模块与外部环境进行通信的接口。

端口可以是输入端口、输出端口或双向端口。

输入端口用于接收外部信号，输出端口用于输出信号至外部，而双向端口则可同时进行输入和输出。

端口的定义使用关键字input、output或inout，后跟端口的类型和名称。

三、信号(Signal)Verilog中的信号用于在模块内部传递和存储数据。

信号可以是寄存器类型或线网类型。

寄存器类型信号用于存储数据，线网类型信号用于传递数据。

信号的定义使用关键字reg或wire，后跟信号的宽度和名称。

四、赋值(Assignment)在Verilog中，使用赋值语句将值分配给信号或变量。

赋值语句可以是阻塞式赋值或非阻塞式赋值。

阻塞式赋值使用等号(=)将右侧的值赋给左侧的信号，而非阻塞式赋值使用双等号(<=)进行赋值。

赋值语句的左侧可以是信号或变量，右侧可以是常数、信号、变量或表达式。

五、运算(Operator)Verilog中支持多种运算，包括算术运算、逻辑运算、位运算和比较运算等。

算术运算包括加法、减法、乘法和除法等；逻辑运算包括与、或、非和异或等；位运算包括位与、位或、位非和位异或等；比较运算包括等于、不等于、大于、小于等。

运算符可以用于常数、信号、变量或表达式之间的运算。

六、条件语句(Conditional Statement)Verilog中的条件语句用于根据条件选择执行不同的操作。

verlog课程设计一、课程目标知识目标：1. 理解Verilog硬件描述语言的基本概念，掌握其语法结构和编程规范；2. 学会使用Verilog设计简单的数字电路，如逻辑门、组合逻辑电路和时序逻辑电路；3. 掌握Verilog模块化设计方法，能够阅读和分析复杂的Verilog代码。

技能目标：1. 能够运用Verilog语言编写简单的数字电路程序，实现基本功能；2. 能够使用仿真工具对Verilog设计的电路进行测试和验证，分析并解决常见问题；3. 培养学生的团队合作能力，学会与他人共同分析和设计复杂的数字系统。

情感态度价值观目标：1. 培养学生对数字电路设计和Verilog编程的兴趣，激发学生的学习热情；2. 培养学生严谨、细致的学习态度，养成良好的编程习惯；3. 引导学生认识到数字电路在现代科技中的重要作用，增强学生的社会责任感和使命感。

课程性质：本课程为电子信息类专业的基础课程，旨在让学生掌握Verilog硬件描述语言，为后续学习数字电路设计、FPGA开发等课程打下基础。

学生特点：学生具备一定的电子技术基础，了解数字电路的基本原理，但Verilog编程经验较少。

教学要求：结合学生特点和课程性质，采用理论教学与实践操作相结合的方式，注重培养学生的实际操作能力和团队协作能力。

通过本课程的学习，使学生能够独立设计和实现简单的数字电路。

二、教学内容1. Verilog基础知识- Verilog语言概述：发展历程、应用领域和优势- 编程环境搭建：安装与配置Verilog开发工具- 数据类型与运算符：基本数据类型、运算符及其优先级2. 基本语法结构- 模块定义与端口声明：模块结构、端口定义- 常量与变量：定义和使用方法- 控制语句：顺序执行、分支、循环等控制结构3. 数字电路设计- 逻辑门设计：与、或、非、异或等基本逻辑门- 组合逻辑电路设计：编码器、译码器、多路选择器等- 时序逻辑电路设计：触发器、计数器、寄存器等4. 模块化设计方法- 模块化设计理念：模块划分、接口定义- 调用与实例化：模块调用、参数传递- 仿真与调试：测试代码编写、波形分析5. 实践项目- 设计简单的数字电路：如加减法器、比较器等- 分析并优化已有的Verilog代码：提高代码质量与性能- 团队合作项目：共同设计与实现一个复杂的数字系统教学内容安排与进度：本课程共分为10个教学单元，每个单元涵盖上述教学内容的一部分。

Verilog门电路组合简单设计例化一、引言在数字电路设计中，Verilog语言被广泛应用于门电路组合的设计和仿真。

门电路组合的设计是数字电路领域中的基础知识之一，对于理解数字电路的原理和应用至关重要。

本文将围绕Verilog门电路组合的简单设计例化展开讨论，从基础概念开始，逐步深入，帮助读者全面、深刻地理解这一主题。

二、Verilog语言简介Verilog是一种硬件描述语言（HDL），主要用于描述数字逻辑电路。

它类似于一种程序设计语言，但其目的是用于描述电子系统，而不是软件程序。

Verilog具有丰富的语法结构，可以描述从简单的门电路到复杂的集成电路的各个层次。

三、门电路组合简介门电路是数字电路领域的基础组成部分，它由与门、或门、非门等基本逻辑门构成。

组合电路是一种数字电路，它的输出完全取决于当前输入状态，与电路的历史状态无关。

门电路组合设计就是通过组合这些基本的逻辑门，构建出完成特定逻辑功能的电路。

四、Verilog门电路组合的设计流程1. 确定功能需求：首先需要明确要设计的门电路要实现什么功能，比如加法器、减法器、比较器等。

2. 逻辑设计：根据功能需求，进行逻辑设计，确定需要用到的基本逻辑门，以及它们之间的连接关系。

3. Verilog编写：利用Verilog语言描述逻辑设计，包括模块的定义、端口的声明、逻辑功能的描述等。

4. 仿真验证：通过仿真工具对Verilog代码进行仿真验证，确保设计符合预期的功能需求。

5. 综合与布局：进行逻辑综合和布局布线，将逻辑设计映射到实际的物理电路中。

6. 下载与测试：将设计好的Verilog门电路下载到目标芯片中进行测试，验证设计的正确性和稳定性。

五、深入理解Verilog门电路组合设计在Verilog门电路组合的设计过程中，需要注意以下几个重要的方面。

1. 模块化设计：在实际设计时，应该将功能模块化，保持清晰的模块划分，利用模块化的设计思想，可以提高设计的可维护性和可重用性。
