关于360度全景行车记录仪安装及调试--麒麟眼

行车记录仪安装教程安装行车记录仪的教程如下：一、确定安装的位置行车记录仪安装的位置，越靠近车内后视镜越好——一来居中拍摄的角度更大，二来安装在内后视镜附近对前挡视线的影响是最小的。

把行车记录仪安装在内后视镜与前挡玻璃之间，属于最居中的位置。

安装在这个位置时要注意，如果记录仪与内后视镜挨得太近，可能会影响内后视镜的调整角度。

二、需要用到的工具：一般用不到工具，空手就能搞定。

部分车型可能会用到十字或一字改锥。

三、具体的安装走线方法：1、确定行车记录仪的最佳安装位置，建议安装在车内后视镜的右侧，尽量靠中间一些，这样拍摄的角度才会比较正，同时也更具有参考价值。

2、根据电源线的长度来确定最佳布线方案，建议先模拟走一遍线，以确定电源线是否足够长。

3、在确定行车记录仪的安装位置及走线方案后，第一步就是将记录仪的电源线塞进车顶棚的缝隙内。

4、将车顶的线塞进去之后，就需要把门框密封条拽下来，之后双手用力扒开A柱饰板，大部分车A柱饰板是用卡扣固定的，头一次拆会比较紧，不用害怕用点力气即可。

5、拆A柱饰板的目的并不是为了把线放在A柱内，因为不少车型带有侧气帘，怕影响安全，只是为了能让电源线顺利通过，之后将线塞入门框密封条内，将A柱卡扣对准，用拳头轻轻将A柱饰板敲进去。

6、从A柱上端顺着门框向下，一边装密封条，一把将电源线塞入密封条内，直到仪表台最底端将线甩出来，接下来就到考验你腰的时刻了。

7、将电源线穿过手套箱后边，可以根据不同车型的实际情况，把线固定在手套箱背后，或者藏在防火墙或地胶底下，这一步虽然麻烦一些，但视觉效果会最好。

8、为了让点烟器附近看不出有太多的明线，需要把中控台下边的饰板螺丝拧松，扒开一点小缝隙，把线塞入缝隙内再将螺丝拧紧即可，不过车型众多需要自己灵活多变。

9、将点烟器电源插上，确认行车记录仪能通电并能正常启动后，安装布线大功告成，总共耗时二十多分钟。

此次布线最大的体会就是趴副驾驶脚下半天腰会疼，如果你腰够好，这就是小菜一碟。

行车记录仪后摄像头安装方法行车记录仪后摄像头的安装方法是比较简单的，只需要按照以下步骤进行操作即可。

首先，确认安装位置。

后摄像头一般安装在车辆的后部玻璃上，可以选择安装在右侧或左侧，视个人喜好而定。

安装位置应选择在不会阻碍驾驶视野的地方，同时能够充分覆盖到车辆的后方。

然后，准备安装工具。

安装过程中需要使用螺丝刀、电钻、胶水或双面胶等工具。

确保这些工具齐全，并且在安装时小心使用。

接下来，清洁安装位置。

用干净的清洁布或纸巾清洁好安装位置，以去除灰尘和杂质，从而确保胶水或双面胶能够更好地粘紧。

然后，安装摄像头。

将行车记录仪的后摄像头固定在选择好的安装位置上。

如果使用胶水，可以将胶水涂抹在摄像头的背面，并将其粘贴在玻璃上。

如果使用双面胶，可以将一面贴在摄像头背后，另一面贴在玻璃上，然后将其压紧粘贴。

如果使用螺丝固定，可以使用电钻先在玻璃上打孔，然后用螺丝刀将摄像头固定。

接着，连接线路。

将后摄像头的线路与行车记录仪的主机连接，确保连接牢固且正确，以保证信号传输的畅通。

最后，测试并调整。

完成所有安装步骤后，可以启动行车记录仪，检查后摄像头是否正常工作。

可以通过查看行车记录仪的显示屏或手机App上的视频画面来确认。

若发现画面模糊、颠倒或者无法显示，可能需要调整后摄像头的角度或重新连接线路。

注意事项：1. 安装时应避免将摄像头遮挡住，以免影响影像的清晰度。

2. 安装时应尽量避免使用钉子或其他损坏车辆的工具。

3. 在使用胶水或双面胶固定时，应按照说明书上的要求进行，以确保固定牢固。

4. 为了确保拍摄到最佳效果，可根据个人需求调整摄像头的角度。

【教程】行车记录仪的隐蔽走线
这些个介绍，我就不啰嗦了。

在群里朋友的响应下，我发下我的走线图。

除了正面可以看到一段线以外，其他的全部隐藏了。

相对比较完美。

当然，技术流可以用第二个方式，就是接线，方式跟接蓝牙耳机差不多，拆开顶部的那个板子，里面有线头的，但是接线有一定的风险，4S还会因此而不保修。

SO。

我对这个方法的态度是，不推荐，不拒绝。

红色线为线路走线图，黄色虚线为完美隐蔽走线图。

这是安装好以后的全效果图，整个线路就只露出来了这两段。

线从上方走，大家可以看一下，箭头所指的地方，是可以撬开的，用一字起撬开一下
然后把线塞进去，不用很大的空间，塞进去以后，压紧就行了。

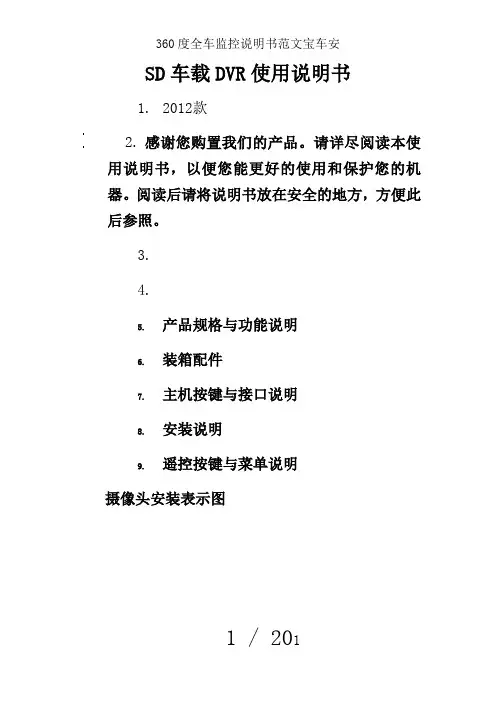

SD车载DVR使用说明书1.2012款2.感谢您购置我们的产品。

请详尽阅读本使用说明书，以便您能更好的使用和保护您的机器。

阅读后请将说明书放在安全的地方，方便此后参照。

3.4.5.产品规格与功能说明6.装箱配件7.主机按键与接口说明8.安装说明9.遥控按键与菜单说明摄像头安装表示图1 / 201.产品规格与功能说明功能完美的SD卡全景行车记录仪，集成了市道上流行的汽车视频装备全景倒车和4个方向视频记录，同时拥有转向协助，及时画面回放，及时监控，并拥有软件后期升级等功能，它采纳高速办理器和嵌入式Linux平台开发，联合IT领域中最初进的视频压缩/解压缩技术。

以SD卡作为储存介质，SD卡车载主机可实现4路CIF、HD1和D1格式的视频录像。

SD卡车载主机产品外观简短、拥有超强抗振，安装灵巧方便，功能强盛，靠谱性高等特色。

SD卡车载主机的产品规格见表1。

表1：SD卡车载主机产品规格列表2 / 203 / 204 / 205 / 20与配件图1：主机1台图4：方向盘遥控器1个图2：360度可调摄像头（2个）图3,：前，后摄像头（2个）图5:带红色检测线的6米延伸线1条图6:带白色检测线的4米延伸线3条图7：1.5米电源线1条图8：2米视频输出线16 / 20条钻头：23mm1个。

说明书1份表3前方板接口定义表按键名称说明IR遥控接收头红外接收头，用于接收遥控器信号<左键没有启动设置设置键的状况下按此键显示前视画面，启动设置键后为左方向键>右键没有启动设置设置键的状况下按此键显示后视画面，7 / 202,。

接线口插口说明8 / 20四：安装说明安装本产品前先封闭汽车电源，主机的最正确安置地点在主驾驶室的座椅下或刹车、离合器的上方或左右以及副驾驶的储物箱。

走线时注意拐角和开合处走线的保护，主机电源接ACC不可以接在电瓶上，免得将电瓶电放完致使没法启动发动机。

如碰到一定剪断连结线，回接时注意绝缘包扎。

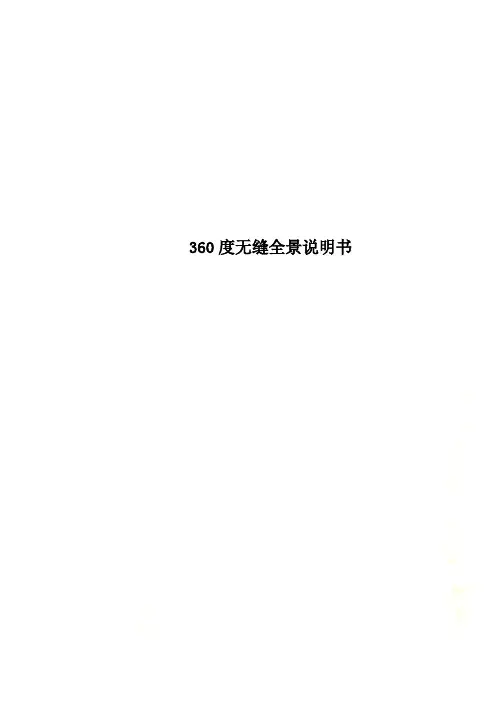

360度无缝全景说明书360°全景无缝行车记录仪产品说明书使用产品前请仔细阅读本说明书2 / 25目录1) 使用入门 (3)1.1.............................................................. 简介31.2.......................................................... 主要组件31.3.......................................................... 面板接口42) 快速使用 (4)2.1.................................................... 系统安装、调试42.1.1 调试工具的布置 (4)2.1.2 注意事项 (5)2.1.3 铺布 (5)2.1.4 调试 (6)2.1.5 更换摄像头 (11)2.1.6 异常情况2.2打开画面 ........................................................ 2.3关闭画面 ........................................................2.4查看行车记录 (14)3) 基本操作 (14)3.1了解系统交互组件 (14)3.1.1遥控器 (14)3.2.................................................. 用户操作界面指南163.2.1遥控界面操作 (16)3.2.2显示界面操作 (16)明亮度 (17)个性化 (18)行车记录 (19)3.3常见个性化设置示例 (23)4) 帮助和支持 (24)5) 产品和安全信息 (24)6) 维修与维护 (25)6.1常见故障及解决办法 (25)1) 使用入门了解系统的基本组成，以便开始使用。

产品名称：360全景记录仪适用车型：十代雅阁/INSPIRE安装说明书友航智行1.安装位置电工胶布 8号套筒十字螺丝刀 10号套筒一字螺丝刀 美纹纸塑料撬板 穿线条面板保护毛巾 安装布一套2.安装工具3.摄像头安装⑴.前视摄像头 ：将摄像头安装于前方车标内1.打开车头盖，卸下红色圈标注的卡扣，撬开盖板。

2.用电钻车标内打8mm两个孔，用于穿线和摄像头固定螺杆。

3.摄像头安装于车标内，用螺母旋紧固定。

4.摄像头固定安装后，将线材对插固定，并用电工胶带包好。

5.将线材延红色虚线方向引入车内6.前视摄像头安装效果图1.打开车尾箱，将红色圈内人卡扣撬下，拆下黑色盖板，并卸下尾板上的螺母。

2.摄像头安装拆掉原车拉手,将摄像头卡好位置.在拉手旁边钻一个小孔用于穿线，避免压线问题⑵.后视摄像头： ：摄像头安装于车辆尾部3.将线材按红色虚线方向走线4.将线材按红色虚线方向走线，按照原车线束走线引入车内,需用穿线条。

5.线材从此处引出，并沿底部盖板把线材引入到驾驶室 6.后视摄像头安装效果图⑶.左、右视摄像头：安装左右后视镜正下方1.打开左/右门板，用撬板将升窗按只用拆一颗螺丝）键板撬开,并拆下来。

2.将螺丝拆下来，门板取下来（门板3.把后视镜拆下来，并用撬板将镜下底壳,用钻头在底壳合适位置打孔，壳撬下。

4.撬开盖板，把圈内螺丝拆下，并拆安装摄像头。

5.将左右摄像头线材按红色虚线指引方向走线。

6.左右摄像头按装效果图4.360主机盒安装及走线1.撬开右侧盖板2.撬开装饰条3.撬开右侧空调出风口4.撬开一键启动装饰条5.撬开空调面板7.取下红色虚线圈内人4颗螺丝6.撬开档位面板两侧装饰条及面板8.旋开主机两侧的螺丝，采用10号长套筒9.将主机线和延长线插头，按颜色一对一对插10.插头与主机对插11.将360主机锁到原车主机上，共用原车螺丝螺母12.将面板恢复，安装显示效果图产品接线示意图原车主机面板360全景主机友航智行版本：v2.0。

使用行车记录仪的正确安装与操作一、导言随着交通事故频繁发生，行车记录仪作为一款汽车配件，逐渐受到车主的关注与喜爱。

行车记录仪可以记录行车过程中的画面，并存储为视频文件，为交通事故的后续处理提供有效的证据。

为了确保行车记录仪的正常工作和发挥最佳效果，正确的安装与操作是至关重要的。

二、正确安装行车记录仪1. 选择适当位置在安装行车记录仪之前，需要选择一个合适的位置。

一般来说，行车记录仪应安装在车内的前部中央位置，以便于记录到最全面的行车画面。

此外，为了避免遮挡视线，行车记录仪应该尽量低于车辆内部后视镜。

2. 清洁安装区域在安装行车记录仪之前，务必清洁安装区域，确保表面光滑，无灰尘和油脂，以便于安装固定。

3. 固定行车记录仪使用附带的固定装置将行车记录仪固定在所选择的位置上。

确保固定牢固，避免在行驶过程中晃动或脱落。

4. 连接电源将行车记录仪的电源线与车辆的电源相连接。

一般可选择连接车辆点烟器插座或直接连接车辆的电源线。

在连接电源时需注意接线的稳固和正确。

三、正确操作行车记录仪1. 开机与关机在正常使用行车记录仪前，请确保行车记录仪的电源已连接并正常工作。

按下电源按钮，待显示屏亮起后，行车记录仪即处于开机状态。

按下电源按钮一段时间后，待显示屏关闭，行车记录仪即处于关机状态。

2. 自动录制行车记录仪一般都配备了G-SENSOR重力感应器，可实现自动录制功能。

当车辆遇到碰撞或急刹车时，G-SENSOR会自动触发录制功能，将相关画面保存起来。

在遭遇交通事故时，这些画面可以作为证据使用。

3. 存储和管理行车记录仪会将录制的画面存储为视频文件。

为了防止录制过程中的画面丢失，建议定期进行存储设备的更换或删除旧文件。

同时，建议使用高速、高质量的存储设备，以确保视频质量。

4. 视频回放与上传行车记录仪一般都具备视频回放和上传功能。

通过按下相应按钮或使用存储设备连接电脑等操作，可以实现对录制的视频进行回放和上传。

回放可以帮助车主了解行车记录仪的工作情况，而上传可以将关键视频分享给相关人员处理。

2023年智能行车记录仪操作与安装指南智能行车记录仪是一种能够记录行车过程中车辆状态、行驶轨迹以及其他相关数据的电子设备。

它可为车主和驾驶员提供诸多便利，如通过行车记录仪中的记录数据进行追踪、行车事故的定责等。

现在，市面上的智能行车记录仪功能、品牌等繁多，不过它们的安装和操作也各有不同。

下面就为您提供一份2023年智能行车记录仪操作与安装的指南，帮助您正确安装和使用您所购置的智能行车记录仪。

一、安装前准备工作1.检查行车记录仪与您的车型是否兼容，了解车辆原有线路结构，尽量避免与原有线路结构冲突。

2.了解地方交通法规及相关规定，选好合适的安装位置。

3.具备一定的安装基础能力或请专业人士安装。

二、安装步骤1.将行车记录仪所需安装工具准备齐全，包括电缆、电烙铁、胶带、螺丝刀等。

2.熄灭车辆电源，把车辆钥匙拔出，以免触电骨折3.按照厂家的指示、详细说明或者视频来定位，放置好和安装位置相符的定位器。

4.选择合适的电缆位置，接好电缆，自行安装车载电源且检查出线口是否及时切割，以便于电线的出线口不至于损坏。

5.安装好行车记录仪主机前，请检查预留电缆开口是否符合要求，是否适用并旋紧电缆。

6.将电缆接在隐藏位置，然后将主机紧固。

三、操作方法1.坚持现在流行的视频一检查起来非常容易的情况优先进行检查。

2.选择好存储设备以及清除历史记录等。

3.按照厂商的指令，正确使用行车记录仪的各种功能，如行车记录、紧急处理、定位追踪等。

4.当记录仪存储记录数据超过存储空间时，注意及时处理，不要影响行车过程。

以上就是2023年智能行车记录仪操作与安装指南，希望对您有所帮助，也希望您能够合理、正确地使用您的智能行车记录仪，确保行车过程的安全和便利。

360全景倒车系统安装注意事项一、安装摄相头在安装摄相头的时候，要注意位置的摆放，后置摄相头因为是专车专用无需做调整外，前置摄相头安装时要尽可能安装在高一点的地方，方向目测垂直车身为宜。

左右摄相头的安装难度很大，安装的好不好直接影响后期的调试工作；打孔时要注意两孔对称尽量远离车身，而且还要保证左右摄相头的方向是垂直向下（注意，左右摄相头上有个小箭头，安装时将箭头与车身摆放垂直）。

二、调试工具的布置需要先将车开到足够大的空间并摆正车位（注意：车前后左右需要留4m左右的空间，场地平坦无障碍），同时，还需准备五把卷尺（卷尺长度要长于车长）、四块专业调试布（最好是两长两短布）和宽胶带。

利用四把卷尺摆成一个矩形。

其中所摆的矩形需要注意以下三个方面：1、确保矩形包围着车辆四周；2、矩形尽量靠近车体；3、确保摄像头的拍摄距离能够达到矩形线的位置；一般来说矩形线离车前保险杠25cm，离车后保险杠10cm，离左右前轮距离5cm，具体车型具体确定。

卷尺摆设效果如图所示：矩形示意图为了确定卷尺是否摆好，可以通过第五把卷尺测量A、B、C、D之间的距离。

一般情况下，通过卷尺确定的矩形，（AB与CD）以及（AC与BD）之间的距离应该相近，误差不超过1cm。

同时，确认相邻两边是否垂直，如AB与BD。

以上误差影响着最终产品图像的拼接效果，建议最多不要超过2cm。

卷尺的摆设效果如图基准点为左前、右后，卷尺如图摆设三、铺布完成卷尺的布置后，即可进行铺布（用宽胶带粘好防止调试布移位）。

各个方位铺布的位置为：前：布的长边对齐AB线，布的左边标示线与A点重合；后：布的长边对齐CD线，布的右边标示线与D点重合；左：布的长边对齐AC线，布的右下角与E点重合；右：布的长边对齐BD线，布的左下角与F点重合；其中，E为在AC上的一点，且E离A的距离是1.5m，即AE=1.5m；F为在BD上的一点，且F离B的距离是1.5m，即BF=1.5m。

1.5M即为左右偏移值。

行车记录仪后摄像头安装方法
行车记录仪后摄像头的安装方法如下：
1. 车主首先需从车厢内部找到一个适合安装后摄像头的位置。

最佳位置可以是在后视镜底部中央，以确保视野开阔而不会阻挡驾驶员的视线。

2. 在选择位置后，车主可以使用附带的安装支架将摄像头固定在所选位置。

支架通常有两个部分：一个贴合玻璃的吸盘和一个扣在摄像头上的固定夹子。

将吸盘轻压在玻璃上，并按下固定夹子，确保摄像头稳固地安装在车辆上。

3. 在固定好支架后，车主可以调整摄像头的角度，使其对准车辆后方，并确保它能够拍摄到所需的画面。

可根据需要进行调整，以便捕捉到行车过程中的重要事件和证据。

4. 安装完成后，车主需将摄像头的电缆连接至行车记录仪。

根据具体型号，连接通常可以通过USB或RCA线来完成。

车主需仔细查看车载记录仪的说明书，选择正确的连接方式，并确保连接牢固。

5. 最后，车主需要测试摄像头是否正常工作。

在车辆启动后，打开行车记录仪，查看摄像头能否正常捕捉到画面。

如画面清晰且位置正确，则表明安装成功。

如果有任何问题，车主可尝试重新安装或检查各个连接部分。

请注意，以上是一般的安装方法，具体步骤可能会因行车记录
仪品牌和型号的不同而有所差异。

因此，在进行安装之前，车主应仔细阅读行车记录仪的使用说明书，并按照厂家提供的指导进行正确的安装。

车载行车记录仪的安装说明车载行车记录仪的安装说明一、准备工作在开始安装车载行车记录仪之前，请确保您已具备以下准备工作：1. 车载行车记录仪（带有一根数据线和一只固定支架）2. 一个存储卡（推荐使用高速读写的Micro SD卡，容量至少为32GB）3. 一个车载充电器或连接车载电源的线缆二、选择安装位置车载行车记录仪可以安装在前挡风玻璃的内侧或后视镜旁边的位置。

选择一个视野开阔、不会遮挡驾驶员视线和影响开车安全的位置。

三、安装步骤1. 清洁安装位置：使用镜面清洁剂或玻璃清洁剂清洁安装位置，确保其干净无尘，以免对影像录制造成影响。

2. 设置好固定支架：将固定支架的表面撕掉双面胶，将其牢固地粘贴在选择的安装位置上。

3. 安装行车记录仪：将车载行车记录仪与固定支架对接，确保其稳固无动摇。

4. 配置电源线：将车载充电器或车载电源线缆连接到车载行车记录仪的电源接口上。

如果使用车载电源线缆，将其连接到车辆电源接口上。

5. 隐藏电源线：将多余的电源线隐藏在车内，避免影响驾驶和乘坐的舒适度。

可以利用汽车内饰上的空隙或适当使用绑线带进行固定。

6. 调整录制角度：根据个人需要，将行车记录仪的镜头角度调整至理想位置。

确保能够全面录制车辆前方及其周围的情况。

7. 插入存储卡：在行车记录仪的存储卡槽中插入准备好的Micro SD卡。

请确保卡槽与存储卡方向一致，以免损坏存储卡。

四、开机与设置1. 按下行车记录仪的开关键，使其启动。

2. 按照使用说明书上的指引，设置行车记录仪的参数，如时间、日期、录制分辨率等。

建议将录制分辨率设置为最高以获得更清晰的录制画面。

3. 提醒：请将语音提示音量调整至适当大小，不要过大以避免对驾驶员产生干扰。

五、注意事项1. 定期检查存储卡：建议每隔一段时间检查存储卡的空间使用情况，及时清理或更换存储卡。

2. 录制文件保存：请将重要的录制文件及时存储到电脑或其他设备上，以免意外删除或录制文件占满存储卡。
