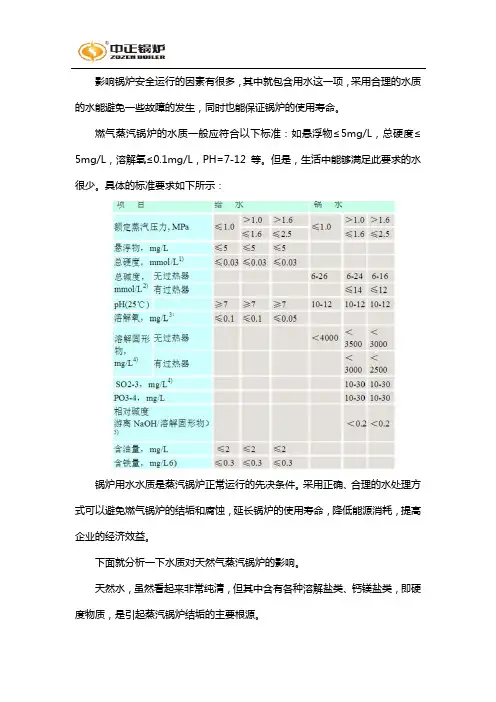

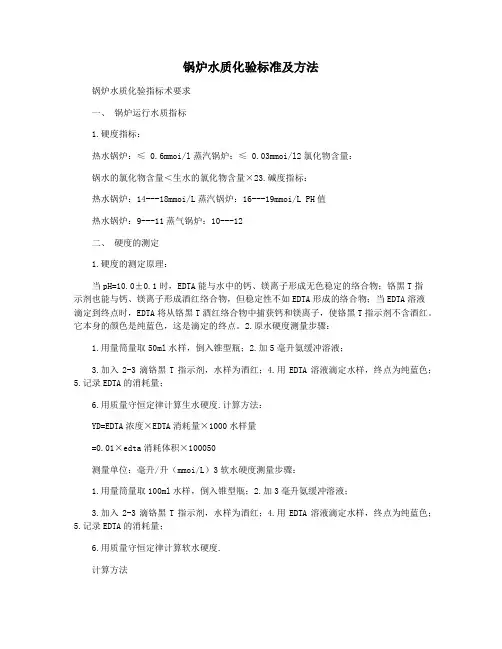

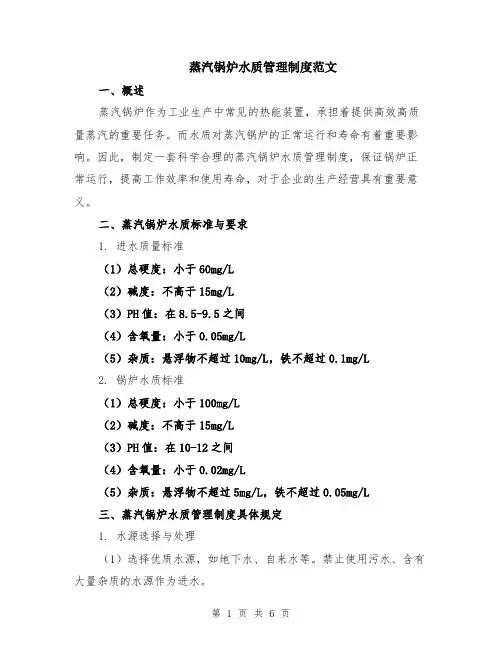

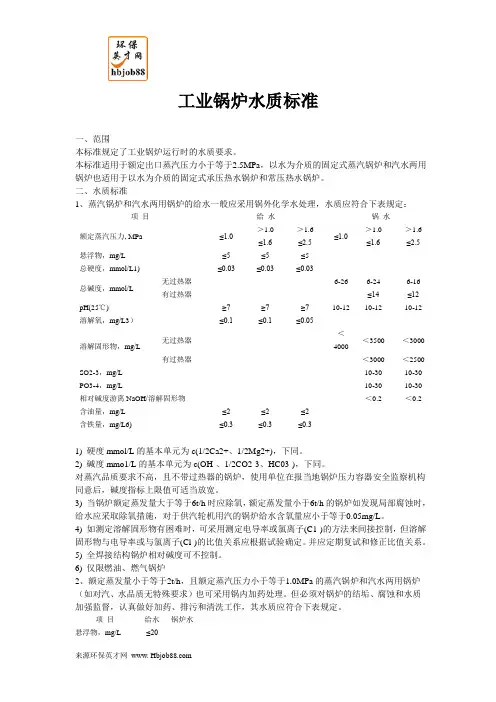

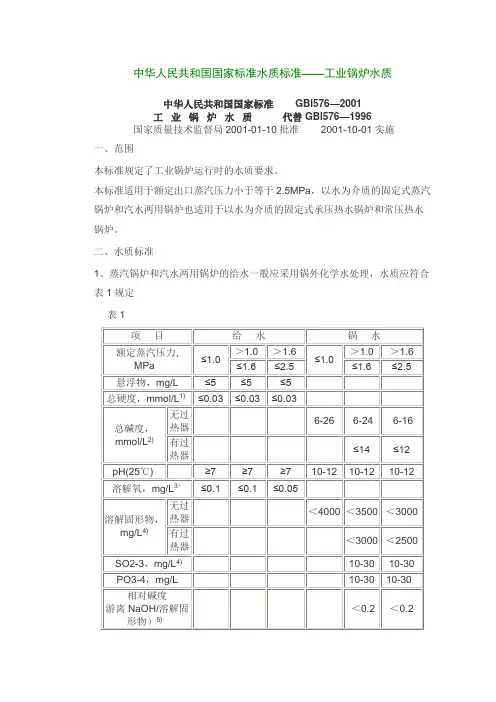

蒸汽锅炉国家标准对水的硬度要求是小于0.03。热水锅炉国家标准对水的硬度要求是小于0.6。
HR-150A洛氏硬度计作业指导书 1.目的 规范作业人员操作此仪器的正确性，确保测试的准确性及作好仪器的保养。 2.范围 HR-150A型洛氏硬度计适用于硬质合金、碳钢、合金钢、铸铁、有色金属等材料的洛氏硬度检测。 3.定义 硬度是材料抵抗弹性变形，塑性变形或破坏的能力。对于以压入法进行的硬度试验，硬度是物质抵抗另一较坚硬的具有一定形状和尺寸的物体压入其表面的能力。 4.主要技术参数 测量范围：20-88HRA，20-100HRB，20-70HRC 试验力：588.4、980.7、1471N（60、100、150Kgf） 指示器刻度： C:0-100 B：30-130 试件最大高度：加丝杆保护套时为100㎜ 不加丝杆保护套时为170㎜ 压痕中心至机壁距离：135㎜ 硬度分辨率：0.5HR 5. 操作使用方法 5.1 试验前的准备工作
5.1.1 调整主试验力的施加速度：手柄（16）置于卸荷位置，手把（13）转到1471N的位置，将35-55HRC的标准硬度块放在工作台上，旋转手轮（27）使硬度块顶起主轴，加上初试验力，拉动手柄（15）加主试验力，观察指示表大指针，从开始旋转到停止的时间应在4-8秒范围内。如不符合，转动油针（14）进行调整，反复进行，至到合适为止。 5.1.2 试验力的选择：根据需要（参考图二）选择试验力，转动手把（13）使所选用的试验力数值对准红点。但必须注意，变换试验力时，手柄（16）必须置于卸荷状态（后极限位置）。 5.1.3 安装压头：根据使用范围选择适当压头。安装压头时，应注意消除压头与主轴（1）端面的间隙。消除方法是：装上压头并用螺钉（28）轻轻固定，然后将标准块或试件放置于工作台上，旋转手轮（27）加上初试验力，拉动手柄（15）使主试验力加于压头上，再将螺钉（28）拧紧，即可消除压头与主轴端面间的间隙。 5.1.4 试件的制备与选择：试件应具有一定得大小和厚度，应能保证相邻压痕中心间与压痕中心至试件边缘的距离大于3毫米，试件最小厚度不应小于压痕深度的8倍。试验后，试样的支撑面上不得有明显的变形痕迹，其最小厚度取决于材质及所采用的负荷，可参考以下试样最小厚度表。
国家标准硬度HRC/HB/HL/HV/HS转换表国家标准硬度转换表:副本 HLD HRC HRB HV HB[1 ] HB[2 ] HSD HLD HRC HRB HV HB[1 ] HB[2 ] HSD 3008359633.932231431546.3 3028459834.232531631846.6 3048560034.532831932046.9 3068560234.833032232347.2 3088660435.133332432547.5 3108760635.433632732847.8 3128760835.733833033148.2 3148861035.934133233348.5 3168961236.234433533648.8 3189061436.534633833949.1 3209061636.834934034149.4 3229161837.135234334449.7 3249262037.435534634650.1 3269362237.635734934950.4 3289462437.936035135250.7 3309462638.236335435551 3329562838.536635735751.3 3349663038.736936036051.7 336976323937236336352 3389863439.337536636652.3 3409963639.637736936952.6 34210063839.838037137152.9 34410164040.138337437453.3 34610164240.438637737753.6 34810264440.738938038053.9 35059.610364640.939238338354.2
国家标准各种硬度值换算表 Steel Rockwell Rockwell Superficial Vickers Brinell Shore HRA HRB HRC HRD 15N 30N 45N HV HB HS 60kgf 100kgf 150kgf 100kgf 15kgf 30kgf 45kgf 50kgf 3000kgf jis 85.6 68.0 76.9 93.2 84.4 75.4 940 97.6 85.3 67.5 76.5 93.0 84.0 74.3 920 96.4 85.0 67.0 76.1 92.9 83.6 74.2 900 95.2 84.7 66.4 75.7 92.7 83.1 73.6 880 94.0 84.4 65.9 75.3 92.5 82.7 73.1 860 92.8 84.1 65.3 74.8 92.3 82.2 72.2 840 91.5 83.8 64.7 74.3 92.1 81.7 71.8 820 90.2 83.4 64.0 73.8 91.8 81.1 71.0 800 88.9 83.0 63.3 73.3 91.5 80.4 70.2 780 87.5 82.6 62.5 72.6 91.2 79.7 69.4 760 86.2 82.2 61.8 72.1 91.0 79.1 68.6 740 84.8 81.8 61.0 71.5 90.7 78.4 67.7 720 83.3 81.3 60.1 70.8 90.3 77.6 66.7 700 81.8 81.1 59.7 70.5 90.1 77.2 66.2 690 81.1 80.8 59.2 70.1 89.8 76.8 65.7 680 80.3 80.6 58.8 69.8 89.7 76.4 65.3 670 79.6 80.3 58.3 69.4 89.5 75.9 64.7 660 78.8 80.0 57.8 69.0 89.2 75.5 64.1 650 78.0 79.8 57.3 68.7 89.0 75.1 63.5 640 77.2 79.5 56.8 68.3 88.8 74.6 63.0 630 76.4 79.2 56.3 67.9 88.5 74.2 62.4 620 75.6 78.9 55.7 67.5 88.2 73.6 61.7 610 74.7 78.6 55.2 67.0 88.0 73.2 61.2 600 73.9 78.4 54.7 66.7 87.8 72.7 60.5 590 73.1 78.0 54.1 66.2 87.5 72.1 59.9 580 72.2 77.8 53.6 65.8 87.2 71.7 59.3 570 71.3 77.4 53.0 65.4 86.9 71.2 58.6 560 70.4 77.0 52.3 64.8 86.6 70.5 57.8 550 505 69.6 76.7 51.7 64.4 86.3 70.0 57.0 540 496 68.7 76.4 51.1 63.9 86.0 69.5 56.2 530 488 67.7 76.1 50.5 63.5 85.7 69.0 55.6 520 480 66.8 75.7 49.8 62.9 85.4 68.3 54.7 510 473 65.9 75.3 49.1 62.2 85.0 67.7 53.9 500 465 64.9 74.9 48.4 61.6 84.7 67.1 53.1 490 456 64.0 74.5 47.7 61.3 84.3 66.4 52.2 480 448 63.0 74.1 46.9 60.7 83.9 65.7 51.3 470 441 62.0 73.6 46.1 60.1 83.6 64.9 50.4 460 433 61.0 73.3 45.3 59.4 83.2 64.3 49.4 450 425 60.0 72.8 44.5 58.8 82.8 63.5 48.4 440 415 59.0 72.3 43.6 58.2 82.3 62.7 47.4 430 405 58.0 71.8 42.7 57.5 81.8 61.9 46.4 420 397 56.9
600MRD型洛氏硬度计操作规程 1.硬度计的使用由专职人员进行。操作者在使用前，应快速浏览说明书一遍，确保对说明书中的操作要点及注意事项了然于心。（人） 2.检查环境温度及支撑硬度计工作台的地面有无来自其他机器的机械振动。确保测试时：环境温度为20℃±10℃；支撑硬度计工作台的地面无来自其他机器的机械振动。（环境） 3.将被测试件的表面清理干净,不得有油污与氧化皮。（料） 4.打开硬度计的电源，先用标准块检查硬度计，确保硬度计准确可用。（机） 5.根据试件形状换用合适的试台,并根据说明书换用相应的负荷与压头，将被测试件平稳地放在试台上。 6.根据需要对系统中的参数进行相应的设置。 7.顺时针缓慢转动升降手柄，使试样与压头接触,目视显示屏，继续缓慢转动升降手柄,当屏幕上方的光带从PRELOAD区域进入OK区域并听到系统发出的“嘟”声时，应立即停止转动手柄,初试验力施加完毕。 8.耐心等待。当硬度计正在或已经加上主试验力时，不要去转动升降手柄，这样做会使试验结果无效；当硬度计正在加主试验力时或保持试验力时间内，严禁调整或转动试验力选择钮，要等卸除主试验力后，才能调整或转动试验力选择钮，否则要打乱试验力选择钮准确性。 9.从显示屏上读取相应标尺的硬度值。 10.逆时针转动手柄,使试台下降一段距离后,才能取下试样,以免损坏压头。不要使压头撞击试台，压头与淬硬的试台撞击，可能使两者都损坏。 11.使用完毕后将试台与压头取下擦拭干净,在试台上涂少许防锈油,尔后一并放回附件箱，同时依说明书清洁硬度计的其余部位，清洁完毕，放回干燥剂，盖上防尘罩，做到防潮、防尘。 12.当需要将硬度计移动到另一场地时，应首先将砝码从机内取出，否则让砝码留在硬度计内将会损坏内部机构。移动到指定位置后，再重新将砝码挂上，并调整硬度计水平。 13.硬度计由专职人员维护。定期用标准块对硬度计进行校对,并按规定对硬度计进行周期检定。 编制审核批准 日期日期日期
国家标准硬度转换表
硬度換算公式: 1.肖氏硬度(H S)=勃式硬度(B H N)/10+12 2.肖式硬度(H S)=洛式硬度(H R C)+15 3.勃式硬度(B H N)=洛克式硬度(H V) 4.洛式硬度(H R C)=勃式硬度(B H N)/10-3 洛氏硬度H R C和布氏硬度H B等硬度对照区别和换算 硬度：是衡量材料软硬程度的一个性能指标。硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。最普通的是静负荷压入法硬度试验，即布氏硬度(H B)、洛氏硬度(H R A，H R B，H R C)、维氏硬度(H V)，橡胶塑料邵氏硬度(H A,H D)等硬度其值表示材料表面抵抗坚硬物体压入的能力。最流行的里氏硬度（H L）、肖氏硬度(H S)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。 1、钢材的硬度：金属硬度(H a r d n e s s)的代号为H。按硬度试验方法的不同， ●常规表示有布氏（H B）、洛氏（H R C）、维氏（H V）、里氏（H L）硬度等，其中以H B及H R C较为常用。 ●H B应用范围较广，H R C适用于表面高硬度材料，如热处理硬度等。两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。 ●H V-适用于显微镜分析。维氏硬度(H V)以120k g以内的载荷和顶角为136°的金刚石方形锥压入器 压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(H V)。 ●H L手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1m m 处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度H L=1000×V B（回弹速度）/V A（冲击速度）。 ●目前最常用的便携式里氏硬度计用里氏（H L）测量后可以转化为：布氏（H B）、洛氏（H R C）、维氏（H V）、肖氏（H S）硬度。或用里氏原理直接用布氏（H B）、洛氏（H R C）、维氏（H V）、里氏（H L）、肖氏（H S）测量硬度值。 时代公司生产的T H系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计T H140/T H160/H L N-11A/H S141便携式系列》） 洛氏硬度(H R C)一般用于硬度较高的材料，如热处理后的硬度等等。 2、H B-布氏硬度：一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。布式硬度 (H B)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。布式硬度值是载荷除以压痕球形表面积所得的商。一般为：以一定的载荷(一般3000k g)把一定大小(直径一般为10m m)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(H B)，单位为公斤力/m m2(N/m m2)。（关于布 式硬度(H B)详细情况请点击《布氏硬度机(计)H B-3000B/T H600》）
洛氏硬度计核查规程 本规程适用洛氏硬度计期间核查。 一、概述 1．金属洛氏硬度计(以下简称硬度计)适用于各种金属材料的硬度测定。它的试验原理是在初试验力F0及总试验力F先后作用下，将压头压入试样表面，卸除主试验力F1，测量保留初试验力时的压痕残余深度h,根据h值及常数N和S,用公式（1）计算洛氏硬度： 洛氏硬度值＝N- h/S (1) 2．期间核查周期为每半年一次。 二、技术要求 1.各运动部件活动自如、可靠，不得有松动、卡滞和影响操作的现象 2 注：H为5点硬度平均值。 三、核查依据 1. JJG112-2003《金属洛氏硬度计检定规程》 2. HR-150A型洛氏硬度计用户使用手册 四、核查用主要器具及环境 1．器具：标准块（Ⅰ号265HRC,Ⅱ号61.3 HRC，Ⅲ45.8 HRC，Ⅳ92.2 HRB） 2．环境：温度(23±5)℃，周围环境应清沽，无振动，无腐蚀性气体 五、核查方法 1.目测设备外观并进行检测操作
2、硬度计示值核查 2.1根据标尺，选用相应的总试验力和压头。在试块上至少试压5次，使硬度计 各部位处于工作状态。 2.2核查时，主试验力施加时间(A～K)标尺(4-8)s。，N和T标尺(1-4)s;总试验力保持时间为(5±1)s“主试验力在(2-3) s内平稳卸除一次的率定值并记录。 2.3核查时，标准块应贴合试台台面移动。在标准块的工作面上测定点，第一点不计，其余5点均匀分布。两相邻压痕中心间距离应不小于压痕直径的4倍，但至少为2mm。压痕中心至硬度块边缘的距离应不小于压痕直径的2.5倍，但至少为lmm。所测5点硬度的平均值与标准块硬度值之差为硬度计的示值误差，5点中最大值与最小值之差为硬度计的示值重复性。 六、结果分析 如果目测及通过标准块核查示值误差、示值重复性都符合设备的技术要求则设备可以继续使用，如果外观有明显影响硬度计使用或示值误差、示值重复性不符合设备技术要求应立即停止使用，分析原因必要时征求技术负责人意见决定是否送计量单位进位检定。
国家标准硬度转换表 里氏洛氏洛氏维氏布氏布氏肖氏里氏洛氏洛氏维氏布氏布氏肖氏HLD HRC HRB HV HB[1]HB[2] HSD HLD HRC HRB HV HB[1] HB[2] HSD 300 83 596 33.9 322 314 315 46.3 302 84 598 34.2 325 316 318 46.6 304 85 600 34.5 328 319 320 46.9 306 85 602 34.8 330 322 323 47.2 308 86 604 35.1 333 324 325 47.5 310 87 606 35.4 336 327 328 47.8 312 87 608 35.7 338 330 331 48.2 314 88 610 35.9 341 332 333 48.5 316 89 612 36.2 344 335 336 48.8 318 90 614 36.5 346 338 339 49.1 320 90 616 36.8 349 340 341 49.4 322 91 618 37.1 352 343 344 49.7 324 92 620 37.4 355 346 346 50.1 326 93 622 37.6 357 349 349 50.4 328 94 624 37.9 360 351 352 50.7 330 94 626 38.2 363 354 355 51 332 95 628 38.5 366 357 357 51.3 334 96 630 38.7 369 360 360 51.7 336 97 632 39 372 363 363 52 338 98 634 39.3 375 366 366 52.3 340 99 636 39.6 377 369 369 52.6 342 100 638 39.8 380 371 371 52.9 344 101 640 40.1 383 374 374 53.3 346 101 642 40.4 386 377 377 53.6 348 102 644 40.7 389 380 380 53.9 350 59.6 103 646 40.9 392 383 383 54.2 352 60.3 104 648 41.2 395 386 386 54.6 354 61 105 650 41.5 398 389 389 54.9
硬度对照表 硬度对照表又叫金属硬度换算表、硬度转换表、金属硬度表、硬度换算表、国家标准硬度转换表、常用维氏、布氏、洛氏硬度的换算表、里氏硬度转换表、洛氏硬度转换表、布氏硬度转换表
感谢以下网站对本资料的大力支持： 测厚仪https://www.doczj.com/doc/4a2736681.html, 超声波测厚仪https://www.doczj.com/doc/4a2736681.html, 钢板测厚仪https://www.doczj.com/doc/4a2736681.html, 金属测厚仪https://www.doczj.com/doc/4a2736681.html, 管道测厚仪https://www.doczj.com/doc/4a2736681.html, 钢管测厚仪https://www.doczj.com/doc/4a2736681.html, 厚度测量仪https://www.doczj.com/doc/4a2736681.html, 超声测厚仪https://www.doczj.com/doc/4a2736681.html, 高温测厚仪https://www.doczj.com/doc/4a2736681.html, 壁厚测量仪https://www.doczj.com/doc/4a2736681.html, 覆层测厚仪https://www.doczj.com/doc/4a2736681.html, 膜厚仪https://www.doczj.com/doc/4a2736681.html, 涂层测厚仪https://www.doczj.com/doc/4a2736681.html, 镀层测厚仪https://www.doczj.com/doc/4a2736681.html, 油漆测厚仪https://www.doczj.com/doc/4a2736681.html, 漆膜测厚仪https://www.doczj.com/doc/4a2736681.html, 锌层测厚仪https://www.doczj.com/doc/4a2736681.html, 防腐层测厚仪https://www.doczj.com/doc/4a2736681.html, 麦考特测厚仪https://www.doczj.com/doc/4a2736681.html, 尼克斯测厚仪https://www.doczj.com/doc/4a2736681.html, 磁感应测厚仪https://www.doczj.com/doc/4a2736681.html, 涡流测厚仪https://www.doczj.com/doc/4a2736681.html, 膜厚测试仪https://www.doczj.com/doc/4a2736681.html, 覆层测厚仪 https://www.doczj.com/doc/4a2736681.html, 电镀层测厚仪https://www.doczj.com/doc/4a2736681.html, 涂镀层测厚仪https://www.doczj.com/doc/4a2736681.html, 镀锌层测厚仪https://www.doczj.com/doc/4a2736681.html, 电解测厚仪https://www.doczj.com/doc/4a2736681.html, 氧化膜测厚仪https://www.doczj.com/doc/4a2736681.html, 磁性测厚仪https://www.doczj.com/doc/4a2736681.html, 干膜测厚仪https://www.doczj.com/doc/4a2736681.html, 湿膜测厚仪https://www.doczj.com/doc/4a2736681.html, 镀铬测厚仪https://www.doczj.com/doc/4a2736681.html, 超声波探伤仪https://www.doczj.com/doc/4a2736681.html, 超声波探伤仪https://www.doczj.com/doc/4a2736681.html, 超声探伤仪https://www.doczj.com/doc/4a2736681.html, 数字超声波探伤仪https://www.doczj.com/doc/4a2736681.html, 电火花检测仪https://www.doczj.com/doc/4a2736681.html, 焊缝探伤仪https://www.doczj.com/doc/4a2736681.html, 超声波探伤仪https://www.doczj.com/doc/4a2736681.html, 金属探伤仪https://www.doczj.com/doc/4a2736681.html, 便携式探伤仪https://www.doczj.com/doc/4a2736681.html, 钢结构探伤仪https://www.doczj.com/doc/4a2736681.html, 磁粉探伤仪https://www.doczj.com/doc/4a2736681.html, 邵氏硬度计https://www.doczj.com/doc/4a2736681.html, 橡胶硬度计https://www.doczj.com/doc/4a2736681.html, 便携式硬度计https://www.doczj.com/doc/4a2736681.html, 便携式硬度计https://www.doczj.com/doc/4a2736681.html, 尼克斯测厚仪https://www.doczj.com/doc/4a2736681.html, 里氏硬度计https://www.doczj.com/doc/4a2736681.html, 轧辊硬度计https://www.doczj.com/doc/4a2736681.html, 巴氏硬度计https://www.doczj.com/doc/4a2736681.html, 韦氏硬度计https://www.doczj.com/doc/4a2736681.html, w-20韦氏硬度计https://www.doczj.com/doc/4a2736681.html, 模具硬度计https://www.doczj.com/doc/4a2736681.html, 超声波硬度计https://www.doczj.com/doc/4a2736681.html, 洛氏硬度计https://www.doczj.com/doc/4a2736681.html, 金属硬度计https://www.doczj.com/doc/4a2736681.html, 硬度测试仪https://www.doczj.com/doc/4a2736681.html, 布氏硬度计https://www.doczj.com/doc/4a2736681.html, 肖氏硬度计 https://www.doczj.com/doc/4a2736681.html, 铸件硬度计https://www.doczj.com/doc/4a2736681.html, 轧辊硬度计https://www.doczj.com/doc/4a2736681.html, 硬度仪https://www.doczj.com/doc/4a2736681.html, 钢板硬度计https://www.doczj.com/doc/4a2736681.html, 铝合金硬度计https://www.doczj.com/doc/4a2736681.html, 电火花检测仪https://www.doczj.com/doc/4a2736681.html, 电火花检漏仪https://www.doczj.com/doc/4a2736681.html, 电火花检测仪https://www.doczj.com/doc/4a2736681.html, 漆膜划格器https://www.doczj.com/doc/4a2736681.html, 表面粗糙度仪https://www.doczj.com/doc/4a2736681.html, 粗糙度测量仪https://www.doczj.com/doc/4a2736681.html, 粗糙度测试仪https://www.doczj.com/doc/4a2736681.html, 喷砂粗糙度仪https://www.doczj.com/doc/4a2736681.html, 光洁度仪https://www.doczj.com/doc/4a2736681.html, 便携式粗糙度仪https://www.doczj.com/doc/4a2736681.html, 粗糙度仪https://www.doczj.com/doc/4a2736681.html, 附着力测试仪https://www.doczj.com/doc/4a2736681.html, 百格刀测试https://www.doczj.com/doc/4a2736681.html, 百格刀 https://www.doczj.com/doc/4a2736681.html, LED观片灯https://www.doczj.com/doc/4a2736681.html, 黑白密度计https://www.doczj.com/doc/4a2736681.html, 光泽度仪https://www.doczj.com/doc/4a2736681.html, 特价机票https://www.doczj.com/doc/4a2736681.html, 无损检测资源网https://www.doczj.com/doc/4a2736681.html, 无损检测仪器https://www.doczj.com/doc/4a2736681.html, 无损123 https://www.doczj.com/doc/4a2736681.html, 网站目录https://www.doczj.com/doc/4a2736681.html, 标线测厚仪https://www.doczj.com/doc/4a2736681.html, 硬度计https://www.doczj.com/doc/4a2736681.html, 超声波测厚仪https://www.doczj.com/doc/4a2736681.html, 涂层测厚仪https://www.doczj.com/doc/4a2736681.html, 硬度计http://www.yingduji.top 无损检测http://www.wusunjiance.top 探伤仪http://www.tanshangyi.top 硬度计https://www.doczj.com/doc/4a2736681.html, 测厚仪http://www.cehouyi.top 布氏硬度计https://www.doczj.com/doc/4a2736681.html, 洛氏硬度计https://www.doczj.com/doc/4a2736681.html, 便携硬度计https://www.doczj.com/doc/4a2736681.html, 钢管硬度计https://www.doczj.com/doc/4a2736681.html, 磷化膜测厚仪https://www.doczj.com/doc/4a2736681.html, 934-1巴氏硬度计https://www.doczj.com/doc/4a2736681.html, 钢轨探伤仪https://www.doczj.com/doc/4a2736681.html, lx-a邵氏硬度计https://www.doczj.com/doc/4a2736681.html, 邵氏橡胶硬度计https://www.doczj.com/doc/4a2736681.html, 涂层测厚仪https://www.doczj.com/doc/4a2736681.html, 防腐层检测仪https://www.doczj.com/doc/4a2736681.html, 橡胶硬度计https://www.doczj.com/doc/4a2736681.html, 工业观片灯https://www.doczj.com/doc/4a2736681.html, 油漆测厚仪https://www.doczj.com/doc/4a2736681.html, 粗糙度检测仪https://www.doczj.com/doc/4a2736681.html,
硬度单位的转换度換算公式 1.肖氏硬度(HS)=勃式硬度(BHN)/10+12 2.肖式硬度(HS)=洛式硬度(HR C)+15 3.勃式硬度(BHN)= 洛克式硬度(HV) 4.洛式硬度(H RC)= 勃式硬度(BHN)/10-3 硬度測定範圍: HS<100 HB<500 HR C<70 HV<1300 (80~88) H RA, (85~95) H RB, (20~70)HRC 洛氏硬度中HRA、H RB、HR C等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。因此标尺B适用相对较软的材料，而标尺C适用较硬的材料。实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。但各种材料的换算关系并不一致。本站《硬度对照表》一文对钢的不同硬度值的换算给出了表格，请查阅。硬度表示材料抵抗硬物体压入其表面的能力。它是金属材料的重要性能指标之一。一般硬度越高，耐磨性越好。常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。 1.布氏硬度(HB) 以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/m m2)。 2.洛氏硬度(H R) 当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、 3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示：HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。H RB：是采用100kg载荷和直径1.5 8mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。 3 维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。『HK=139.54?P/L2。式中：HK－努普硬度，Mpa；P－荷重，kg；L－凹坑对角线长度，mm。我国和欧洲各国采用维氏硬度，美国则采用努普硬度。兆帕（MPa）是显微硬度的法定计量单位，而kg/mm2是以前常用的硬度计算单位。它们之间的换算公式为1kg/mm2=9.80665Mpa HLD HRC H RB HV HB[1] HB[2] HSD HLD HRC H RB HV HB[1] HB[2] HSD 300 83 596 33.9 322 314 315 46.3 302 84 598 34.2 325 316 318 46.6 304 85 600 34.5 328 319 320 46.9 306 85 602 34.8 330 322 323 47.2 308 86 604 35.1 333 324 325 47.5 310 87 606 35.4 336 327 328 47.8 312 87 608 35.7 338 330 331 48.2 314 88 610 35.9 341 332 333 48.5 316 89 612 36.2 344 335 336 48.8 318 90 614 36.5 346 338 339 49.1
页数 程序版本生效日期 编写人审批人 1、准备工作 1.1被测试件的表面应平整光洁，不得有污物、氧化皮、凹坑及显著的加工痕迹，试样的支 承面和试台应清洁，保证良好密合。 1.2试件的最小厚度大于压痕深度的10倍。测试后，试件背面不得有可见的变形痕迹。1.3被测试件应稳定地放在试台上，加力过程中不得移动试件，并保证实验力能垂直施加与 试件上。 1.4根据试件的形状，尺寸大小来选择合适的试台，试件如异形，则可根据具体的几何形状 自行制造专用夹具，使硬度测试有可靠的示值。 1.5被测试件为圆柱时，必须使用“V”型试台，其测试结果要进行修正。 2、操作顺序及要求 2.1接通电源，打开球形开关，指示照明灯亮。 2.2根据材料的软硬程度选择标尺，顺时针转动变荷手轮，确定总试验力。装上压头，压头 柄缺口平面对着螺钉，把压头止紧螺钉略为拧紧，然后将被测试件置于试台上。 2.3顺时针转动旋轮，升降螺杆上升，试件缓慢无冲击地与压头接触，直至硬度计百分表小 指针从黑点移到红点，与此同时长指针转过三圈垂直指向“0”处，此时已施加了所选标尺的初试验力，长指针不得超过5个分度值，若超过此范围不得倒转，应改换测点位置重做。 转动硬度计表盘，使指针对准“0”位 2.4打开启动按钮，电机开始运转，自动加主试验力，指示照明灯自动熄灭。 2.5当总试验力保持时，蜂鸣器发出“嘟嘟”声，总试验力保持时间为5秒，时间的长短由 电位器的旋转而获得.保留初试验力。 2.6总试验力保持时间到，电机转动，自动卸除主试验力，指示照明灯亮。此时硬度计百分 表长指针指向的数据即为被测试件的硬度值。
页数 程序版本生效日期 编写人审批人 2.7反向旋转旋轮，试台下降，更换测试点，重复上述操作。 2.8在每个试件上的测试点不少与五点（第一点不算）。对大批量零件检验，测试点可适当 减少。 3、硬度计的保养及注意事项 3.1实验人员应遵守操作规程，能在试验前后经常用标准块校对仪器。不经常使用的硬度 计，开机后在标准块上要进行数次的硬度测试，稳定后，再进行试件的测试。 3.2仪器搬运时应拖底搬运，不得横倒，并取下砝码和吊杆。 3.3在硬度测试中，加试验力、保持试验力、卸除试验力时严禁转动变荷手轮。 3.4硬度块的使用只能在工作面进行，两相邻压痕及压痕中心至边缘距离不小于2mm，其使 用周期为二年。 3.5硬度计做好周期检定工作，每年至少一次以保证硬度计的准确性。 3.6硬度计应保持清洁，硬度块、球压头使用完毕后应涂上防锈油，防止生锈。 4、执行时间 该指导书自发布之日起生效。
洛氏硬度计期间核查作业指导书 CG/PZJ40-2018 1目的 保证测量结果的准确性和试验数据的可溯源性。 2依据 参照GB/T230.2-2012《金属材料洛氏硬度试验第2部分:硬度计(A、B、C、D、E、F、G、H、K、N、T标尺)的检验与校准》。 3适用范围 使用中和修理后的TH300洛氏硬度计的期间核查。 4周期 在设备两次检定之间。 5环境 （18～35）℃。 6 方法 6.1应对硬度计所使用的每一个标尺进行检测。对于每一待检测的标尺，应从表4规定的每一个硬度范围中选用标准块。标准块的硬度值应接近预期使用的极限值。 6.2在每一标准块的试验面上，应均匀分布地压出5个压痕，而且每个硬度度数要读取到0.2标尺单位，在做这5个压痕以前，至少应压出2个初始压痕以保证硬度计工作自如，以及标准块、压头和试台的定位正确可靠。这些初始压痕的结果应忽略不计。试验应按GB/T230.1进行。 表4 不同标尺的硬度范围
7核查要求 7.1将每一标准块上测得的硬度值H1、H2、H3、H4、H5，按从小到大递增的次序排列。在规定的检验条件下，硬度计的示值重复性r 由公式（1）确定： 51r H H =- (1) 5个压痕的平均值H 12345 5 H H H H H H ++++= (2) 式中： H1、H2、H3、H4、H5——与5个压痕对应的压痕值。 以百分比标识的硬度计的示值相对重复性rel r 按公式（3）计算： 51 100%rel H H r c H -= ?-..............................（3） 式中： C ——标尺系数。对于：A 、C 标尺c=100；对于B 标尺，C=130。 7.2在规定的检验条件下，硬度计的示值误差E 按公式（4）计算： C E H H =- (4) 式中：C H ——所用标准块标定的硬度值。 8核查结论 硬度计的重复性r ，硬度计的示值误差E 符合下表的规定。
硬度计操作规程(总3页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
洛氏硬度计操作规程 一、目的： 指导作业者正确操作，确保设备正确使用，从而准确的对于来料质量的硬度性能进行有效的评定。 二、适用范围： 淬火、表面淬火钢,调质、退火钢,冷硬铸件,可锻铸件,硬质合金钢,铝合金,轴承钢,硬化薄钢板等表面硬度。 三、实验前准备： 3.1使用范围 试验时应按下表选用压头和总试验力: B ∮1.588/mm钢球 980.7(100) HRB 20-100 C 120°金刚石 1471(150) HRC 20-70 A 120°金刚石 588.4(60) HRA 20-88 A标尺: 用于测定硬度超过70HRC的金属(如碳化钨,硬质合金等), 也可测定硬的薄板材料以及表面淬硬的材料. C标尺: 用于测定経过热处理的钢制品硬度. B标尺: 用于测定较软的或中等硬度的金属以及未经淬硬的钢制品. (1) 调整主试验力的加荷速度;(2)试验力的选择(150KG:1471N 100KG/980.7N 60KG/588N));(3 )小心安装硬度计压头. 四、洛氏硬度计主要技术参数 洛氏标尺:HRA,HRB,HRC,HRD,HRE,HRF,HRG,HRH,HRK 初试验力(N):98.07(10kg) 总试验力(N):588(60kg),980(100kg),1471(150kg) 硬度值读数方式:表盘 试件允许最大高度:170mm 压头中心到机身距离:165mm 洛氏硬度计外形尺寸(mm):420×170×620 洛氏硬度计重量(kg):80 执行标准:GB/T230.2 国家标准、JJG112检定规程 硬度值范围 HRA:20～88 HRB:20～100 HRC:20～70 金刚石洛氏压头、直径1.5875mm硬质合金球压头 大平试台、中平试台、V型试台、HRC、HRB硬度块 五、操作步骤： 1.将试样或试块放在试台上。 2.调节度盘，使大指针指“C”点。 3.将实验力选择钮⑥转到你实验所需标尺相应的实验力。
操作规程编号：LX-FS-A17277 洛氏硬度计操作规程标准范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
洛氏硬度计操作规程标准范本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 1. 试验前的准备工作 1.1调整主试验力的加荷速度：手柄（16）置于卸荷位置，手把（13）转到1471N的位置，将35-55HRC标准硬度块放在工作台，旋转手轮（27）是硬度块顶起主轴，加上初试验力，拉动手柄加主试验力，观察指示表大指针，从开始转动到停止的时间应在4-8秒范围内，如不符，可转动油针进行调整，反复进行，直到合适为止。 1.2试验力的选择，转动手把使选用的试验力对准红点，但必须注意应换试验力时，手柄必须置于卸荷状态（即后极限位置）
W3-3-Q-YD-C-01，A/1 HR-150A洛氏硬度计 安全操作规程 HR-150A洛氏硬度计适用于车桥各所需零配件洛氏硬度检测之需要。 1.主要技术参数 1.1初试验力：150N（15kgf） 1.2总试验力（初试验力+主试验力）：588.4N（60kgf）；980.7N（100kgf）；1471N（150kgf） 1.3压头规格：（1）、金刚石压头（C标尺及A标尺试验用），链角c=120°，顶端圆角半径R=0.2mm；（2）、钢球压头（B标尺试验用），钢球直径1.5875mm 1.4指示器刻度： C :0-100; B: 30-130 1.5试件最大高度：170mm 1.6压头中心至机壁的最大距离：135mm 2.操作程序 2.1将与试样匹配的压头安装在主轴孔内。当使用金刚石压头时，手的中指顶住金刚石头部，轻轻朝压头杆孔中推进，贴紧支撑面，把压头止紧螺钉略微拧紧。 2.2根据试样的形状来选择合适的试台安装在升降螺杆孔内。 2.3将试样或试块平整放在试验台上。 2.4顺时针缓慢转动旋轮，升降螺杆上升，并使试件缓慢无冲击地与压头接触，直至硬度计百分表小指针从黑点处移至红点处，同时长指针转过三圈垂直向上，指向“C”处，此时已施加了150N的初试验力。（长度指针偏离“C”位不得超过5个分度值，若超过此范围则不得倒转，应改换测点位置重做。）
2.5转动硬度计转盘，使长指针对准“C”位。 2.6缓慢向后推动加试验力手柄，保证主试验力在4-6秒钟内施加完毕，保持总试验力10秒以后，在2-3秒内平稳向前拉到卸荷手柄卸荷，卸除主试验力，保留初试验力。 2.7根据硬度计表盘长指针所指数据，读出并记录被测试件的硬度。 2.8逆时针旋转旋轮，是试验台面下降，更换测试点，重复上述操作。 2.9试验结束后，将试样和标准块按定置管理要求归位摆放和保存，并做好相应的数据记录。 3.安全注意事项 3.1进入车间岗位劳保用品必须穿戴整齐、规范,并扎紧袖口。 3.2检验过程中需保持双手清洁干燥，避免弄脏设备。 3.3试样的表面应平整光洁，不得带有污物、氧化皮、裂缝、凹坑及明显的加工痕迹。表面粗糙度参数Ra一般应不大于0.8，试样支撑面平整应与实验面平行，牢固放在试验台上，同时应保证试验过程中不发生位移现象。 3.4试样或试验层的厚度应不小于压痕深度残余增量e的10倍，并且试验后试样背面有肉眼可见的变形痕迹。 3.5试验一般应该在10°C至35°C室温下进行。对于温度要求高的试验，室温应控制在23±5°C。 3.6任何情况下不允许压头与试验台及支座触碰，试样支撑面、试验台及支座均不得有压痕。 3.7试验前应先对试验的状态进行检查，应使用与试样硬度值相近的标准洛氏硬度块对硬度计进行校验。 3.8在试验过程中，试验装置不应受到冲击或震动。
