(完整版)平面连杆机构习题及答案

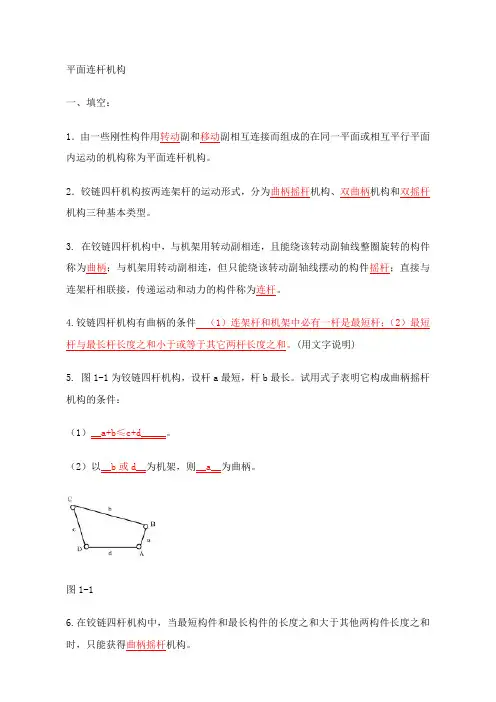

平面连杆机构一、填空：1. 由一些刚性构件用转动副和移动副相互连接而组成的在同一平面或相互平行平面内运动的机构称为平面连杆机构。

2 .铰链四杆机构按两连架杆的运动形式，分为曲柄摇杆机构、双曲柄机构和双摇杆机构三种基本类型。

3. 在铰链四杆机构中，与机架用转动副相连，且能绕该转动副轴线整圈旋转的构件称为曲柄；与机架用转动副相连，但只能绕该转动副轴线摆动的构件摇杆；直接与连架杆相联接，传递运动和动力的构件称为连杆。

4. 铰链四杆机构有曲柄的条件（1）连架杆和机架中必有一杆是最短杆；（2）最短杆与最长杆长度之和小于或等于其它两杆长度之和。

（用文字说明）5. 图1-1为铰链四杆机构，设杆a最短，杆b最长。

试用式子表明它构成曲柄摇杆机构的条件：（1）a+b≤c+d 。

（2）以__b或d__为机架，贝U __a__为曲柄。

图1-16. 在铰链四杆机构中，当最短构件和最长构件的长度之和大于其他两构件长度之和时，只能获得双摇杆机构。

7 .如果将曲柄摇杆机构中的最短杆改作机架时，得到双曲柄机构；最短杆对面的杆作为机架时，得到双摇杆机构。

8. 当机构有极位夹角θ时，则机构有急回特性。

9. 机构中传动角丫和压力角α之和等于90°。

10. 通常压力角α是指力F与C点的绝对速度V C之间间所夹锐角二、选择题：1 •在曲柄摇杆机构中，只有当C∙摇杆为主动件时，才会出现“死点”位置。

A.连杆B.机架C.摇杆 D •曲柄2. 绞链四杆机构的最短杆与最长杆的长度之和，大于其余两杆的长度之和时，机构 B.不存在曲柄。

A.有曲柄存在B.不存在曲柄C.有时有曲柄，有时没曲柄D.以上答案均不对3. 当急回特性系数为 C. K > 1 时，曲柄摇杆机构才有急回运动。

A. K V1B. K = 1C. K > 1D. K = 04. 当曲柄的极位夹角为 D. θ> 0 时，曲柄摇杆机构才有急回运动。

A. θ V 0B. θ=OC. θ≤ 0D. θ > 05. 当曲柄摇杆机构的摇杆带动曲柄运动对，曲柄在“死点”位置的瞬时运动方向是C.不确定的。

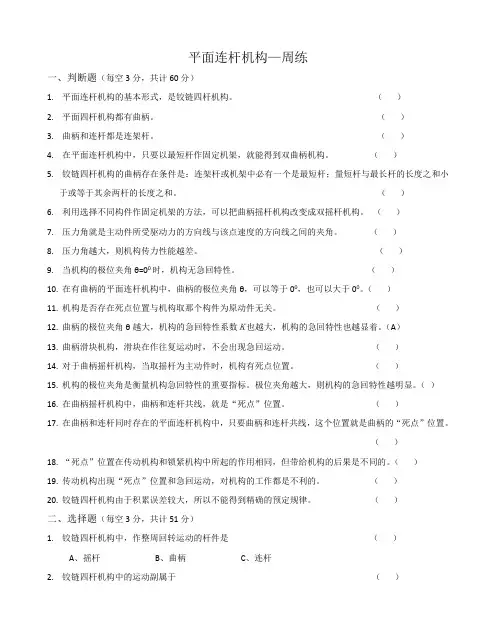

平面连杆机构—周练一、判断题（每空3分，共计60分）1.平面连杆机构的基本形式，是铰链四杆机构。

（）2.平面四杆机构都有曲柄。

（）3.曲柄和连杆都是连架杆。

（）4.在平面连杆机构中，只要以最短杆作固定机架，就能得到双曲柄机构。

（）5.铰链四杆机构的曲柄存在条件是：连架杆或机架中必有一个是最短杆；量短杆与最长杆的长度之和小于或等于其余两杆的长度之和。

（）6.利用选择不同构件作固定机架的方法，可以把曲柄摇杆机构改变成双摇杆机构。

（）7.压力角就是主动件所受驱动力的方向线与该点速度的方向线之间的夹角。

（）8.压力角越大，则机构传力性能越差。

（）9.当机构的极位夹角θ=00时，机构无急回特性。

（）10.在有曲柄的平面连杆机构中，曲柄的极位夹角θ，可以等于00，也可以大于00。

（）11.机构是否存在死点位置与机构取那个构件为原动件无关。

（）12.曲柄的极位夹角θ越大，机构的急回特性系数Ｋ也越大，机构的急回特性也越显着。

（A）13.曲柄滑块机构，滑块在作往复运动时，不会出现急回运动。

（）14.对于曲柄摇杆机构，当取摇杆为主动件时，机构有死点位置。

（）15.机构的极位夹角是衡量机构急回特性的重要指标。

极位夹角越大，则机构的急回特性越明显。

（）16.在曲柄摇杆机构中，曲柄和连杆共线，就是“死点”位置。

（）17.在曲柄和连杆同时存在的平面连杆机构中，只要曲柄和连杆共线，这个位置就是曲柄的“死点”位置。

（）18.“死点”位置在传动机构和锁紧机构中所起的作用相同，但带给机构的后果是不同的。

（）19.传动机构出现“死点”位置和急回运动，对机构的工作都是不利的。

（）20.铰链四杆机构由于积累误差较大，所以不能得到精确的预定规律。

（）二、选择题（每空3分，共计51分）1.铰链四杆机构中，作整周回转运动的杆件是（）A、摇杆B、曲柄C、连杆2.铰链四杆机构中的运动副属于（）A、高副B、低副C、螺旋副3.平面四杆机构中，如果最短杆与最长杆的长度之和小于或等于其余两杆的长度之和，最短杆为机架，这个机构叫做（）A、曲柄摇杆机构B、双曲柄机构`C、双摇杆机构4.平面四杆机构中，如果最短杆与最长杆的长度之和大于其余两杆的长度之和，最短杆为机架，这个机构叫做（）A、曲柄摇杆机构B、双曲柄机构`C、双摇杆机构5.平面四杆机构中，如果最短杆与最长杆的长度之和小于或等于其他两杆的长度之和，最短杆是连架杆，这个机构叫做（）A、曲柄摇杆机构B、双曲柄机构`C、双摇杆机构6.平面四杆机构中，如果最短杆与最长杆的长度之和小于或等于其余两杆长度之和，最短杆是连杆，这个机构叫做（）A、曲柄摇杆机构B、双曲柄机构`C、双摇杆机构7.能把转动运动转变成往复摆动运动的机构是（）A、曲柄摇杆机构B、双曲柄机构`C、双摇杆机构D、曲柄滑块机构8.能把转动运动转换成往复直线运动，也可以把往复直线运动转换成转动运动的机构是（）A、曲柄摇杆机构B、双曲柄机构C、双摇杆机构D、曲柄滑块机构9.能把等速转动运动转变成旋转方向相同的变速转动运动的机构是（）A、曲柄摇杆机构B、不等长双曲柄机构`C、双摇杆机构D、曲柄滑块机构10.曲柚摇杆机构的传动角是（）a.连杆与从动摇杆之间所夹的余角；B、连杆与从动摇杆之间所夹的锐角；C、机构极位夹角的余角。

平面连杆机构习题及答案平面连杆机构一、填空：1．由一些刚性构件用转动副和移动副相互连接而组成的在同一平面或相互平行平面内运动的机构称为平面连杆机构。

2．铰链四杆机构按两连架杆的运动形式，分为曲柄摇杆机构、双曲柄机构和双摇杆机构三种基本类型。

3. 在铰链四杆机构中，与机架用转动副相连，且能绕该转动副轴线整圈旋转的构件称为曲柄；与机架用转动副相连，但只能绕该转动副轴线摆动的构件摇杆；直接与连架杆相联接，传递运动和动力的构件称为连杆。

4.铰链四杆机构有曲柄的条件（1）连架杆和机架中必有一杆是最短杆；（2）最短杆与最长杆长度之和小于或等于其它两杆长度之和。

(用文字说明)5. 图1-1为铰链四杆机构，设杆a最短，杆b最长。

试用式子表明它构成曲柄摇杆机构的条件：（1）__a+b≤c+d_____。

（2）以__b或d__为机架，则__a__为曲柄。

图1-16.在铰链四杆机构中，当最短构件和最长构件的长度之和大于其他两构件长度之和时，只能获得双摇杆机构。

7．如果将曲柄摇杆机构中的最短杆改作机架时，得到双曲柄机构；最短杆对面的杆作为机架时，得到双摇杆机构。

8. 当机构有极位夹角θ时，则机构有急回特性。

9.机构中传动角γ和压力角α之和等于90°。

10.通常压力角α是指力F与C点的绝对速度v c之间间所夹锐角。

二、选择题：1．在曲柄摇杆机构中，只有当 C.摇杆为主动件时，才会出现“死点”位置。

A.连杆B.机架C.摇杆 D．曲柄2．绞链四杆机构的最短杆与最长杆的长度之和，大于其余两杆的长度之和时，机构 B.不存在曲柄。

A.有曲柄存在B.不存在曲柄C. 有时有曲柄，有时没曲柄D. 以上答案均不对3．当急回特性系数为 C. K＞1 时，曲柄摇杆机构才有急回运动。

A. K＜1B. K＝1C. K＞1D. K＝04．当曲柄的极位夹角为 D. θ﹥0 时，曲柄摇杆机构才有急回运动。

A.θ＜0B.θ=0C. θ≦0D. θ﹥05．当曲柄摇杆机构的摇杆带动曲柄运动对，曲柄在“死点”位置的瞬时运动方向是C.不确定的。

平面连杆机构一、填空：1．由一些刚性构件用转动副和移动副相互连接而组成的在同一平面或相互平行平面内运动的机构称为平面连杆机构。

2．铰链四杆机构按两连架杆的运动形式，分为曲柄摇杆机构、双曲柄机构和双摇杆机构三种基本类型。

3. 在铰链四杆机构中，与机架用转动副相连，且能绕该转动副轴线整圈旋转的构件称为曲柄；与机架用转动副相连，但只能绕该转动副轴线摆动的构件摇杆；直接与连架杆相联接，传递运动和动力的构件称为连杆。

4.铰链四杆机构有曲柄的条件（1）连架杆和机架中必有一杆是最短杆；（2）最短杆与最长杆长度之和小于或等于其它两杆长度之和。

(用文字说明)5. 图1-1为铰链四杆机构，设杆a最短，杆b最长。

试用式子表明它构成曲柄摇杆机构的条件：（1）__a+b≤c+d_____。

（2）以__b或d__为机架，则__a__为曲柄。

图1-16.在铰链四杆机构中，当最短构件和最长构件的长度之和大于其他两构件长度之和时，只能获得曲柄摇杆机构。

7．如果将曲柄摇杆机构中的最短杆改作机架时，得到双曲柄机构；最短杆对面的杆作为机架时，得到双摇杆机构。

8. 当机构有极位夹角θ时，则机构有急回特性。

9.机构中传动角γ和压力角α之和等于90°。

10.通常压力角α是指力F与C点的绝对速度v c之间间所夹锐角。

二、选择题：1．在曲柄摇杆机构中，只有当 C.摇杆为主动件时，才会出现“死点”位置。

A.连杆B.机架C.摇杆 D．曲柄2．绞链四杆机构的最短杆与最长杆的长度之和，大于其余两杆的长度之和时，机构 B.不存在曲柄。

A.有曲柄存在B.不存在曲柄C. 有时有曲柄，有时没曲柄D. 以上答案均不对3．当急回特性系数为 C. K＞1 时，曲柄摇杆机构才有急回运动。

A. K＜1B. K＝1C. K＞1D. K＝04．当曲柄的极位夹角为 D. θ﹥0 时，曲柄摇杆机构才有急回运动。

A.θ＜0B.θ=0C. θ≦0D. θ﹥05．当曲柄摇杆机构的摇杆带动曲柄运动对，曲柄在“死点”位置的瞬时运动方向是C.不确定的。

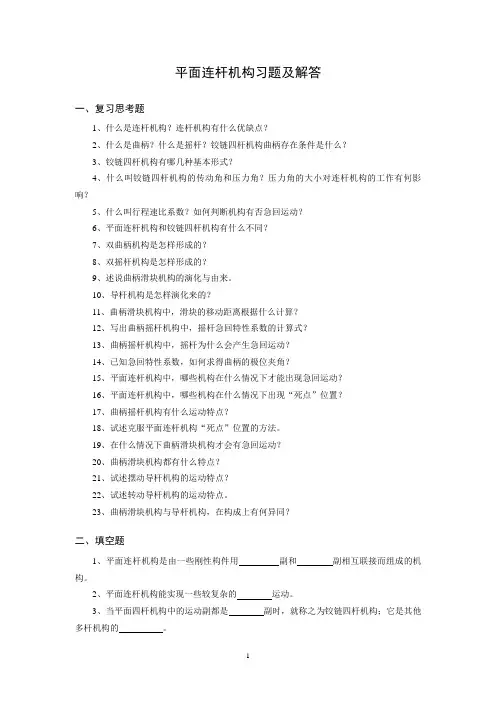

平面连杆机构习题及解答一、复习思考题1、什么是连杆机构？连杆机构有什么优缺点？2、什么是曲柄？什么是摇杆？铰链四杆机构曲柄存在条件是什么？3、铰链四杆机构有哪几种基本形式？4、什么叫铰链四杆机构的传动角和压力角？压力角的大小对连杆机构的工作有何影响？5、什么叫行程速比系数？如何判断机构有否急回运动？6、平面连杆机构和铰链四杆机构有什么不同？7、双曲柄机构是怎样形成的？8、双摇杆机构是怎样形成的？9、述说曲柄滑块机构的演化与由来。

10、导杆机构是怎样演化来的？11、曲柄滑块机构中，滑块的移动距离根据什么计算？12、写出曲柄摇杆机构中，摇杆急回特性系数的计算式？13、曲柄摇杆机构中，摇杆为什么会产生急回运动？14、已知急回特性系数，如何求得曲柄的极位夹角？15、平面连杆机构中，哪些机构在什么情况下才能出现急回运动？16、平面连杆机构中，哪些机构在什么情况下出现“死点”位置？17、曲柄摇杆机构有什么运动特点？18、试述克服平面连杆机构“死点”位置的方法。

19、在什么情况下曲柄滑块机构才会有急回运动？20、曲柄滑块机构都有什么特点？21、试述摆动导杆机构的运动特点？22、试述转动导杆机构的运动特点。

23、曲柄滑块机构与导杆机构，在构成上有何异同？二、填空题1、平面连杆机构是由一些刚性构件用副和副相互联接而组成的机构。

2、平面连杆机构能实现一些较复杂的运动。

3、当平面四杆机构中的运动副都是副时，就称之为铰链四杆机构；它是其他多杆机构的。

4、在铰链四杆机构中，能绕机架上的铰链作整周的叫曲柄。

5、在铰链四杆机构中，能绕机架上的铰链作的叫摇杆。

6、平面四杆机构的两个连架杆，可以有一个是，另一个是，也可以两个都是或都是。

7、平面四杆机构有三种基本形式，即机构，机构和机构。

8、组成曲柄摇杆机构的条件是：最短杆与最长杆的长度之和或其他两杆的长度之和；最短杆的相邻构件为，则最短杆为。

9、在曲柄摇杆机构中，如果将杆作为机架，则与机架相连的两杆都可以作____ 运动，即得到双曲柄机构。

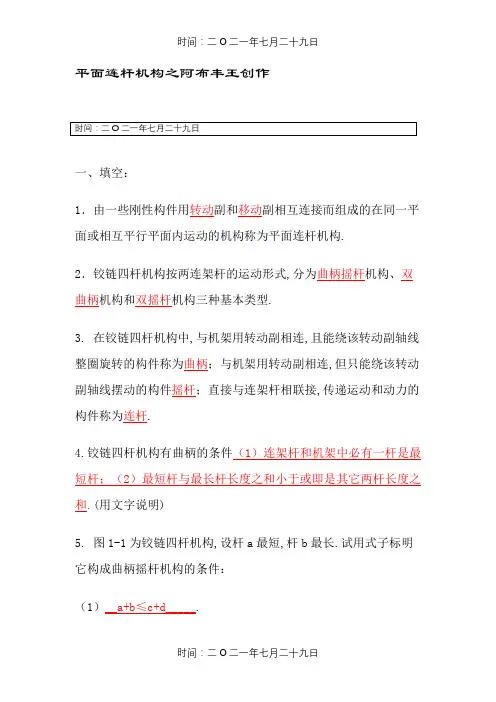

平面连杆机构之阿布丰王创作一、填空：1．由一些刚性构件用转动副和移动副相互连接而组成的在同一平面或相互平行平面内运动的机构称为平面连杆机构.2．铰链四杆机构按两连架杆的运动形式,分为曲柄摇杆机构、双曲柄机构和双摇杆机构三种基本类型.3. 在铰链四杆机构中,与机架用转动副相连,且能绕该转动副轴线整圈旋转的构件称为曲柄；与机架用转动副相连,但只能绕该转动副轴线摆动的构件摇杆；直接与连架杆相联接,传递运动和动力的构件称为连杆.4.铰链四杆机构有曲柄的条件（1）连架杆和机架中必有一杆是最短杆；（2）最短杆与最长杆长度之和小于或即是其它两杆长度之和.(用文字说明)5. 图1-1为铰链四杆机构,设杆a最短,杆b最长.试用式子标明它构成曲柄摇杆机构的条件：（1）__a+b≤c+d_____.（2）以__b或d__为机架,则__a__为曲柄.图1-16.在铰链四杆机构中,当最短构件和最长构件的长度之和年夜于其他两构件长度之和时,只能获得双摇杆机构.7．如果将曲柄摇杆机构中的最短杆改作机架时,获得双曲柄机构；最短杆对面的杆作为机架时,获得双摇杆机构.8. 当机构有极位夹角θ时,则机构有急回特性.9.机构中传动角γ和压力角α之和即是90°.10.通常压力角α是指力F与C点的绝对速度v c之间间所夹锐角.二、选择题：1．在曲柄摇杆机构中,只有当为主动件时,才会呈现“死点”位置.D．曲柄2．绞链四杆机构的最短杆与最长杆的长度之和,年夜于其余两杆的长度之和时,机构.B.不存在曲柄C. 有时有曲柄,有时没曲柄D. 以上谜底均分歧毛病3．当急回特性系数为 C. K＞1 时,曲柄摇杆机构才有急回运动.A. K＜1B. K＝1C. K＞1D. K＝04．当曲柄的极位夹角为 D. θ﹥0 时,曲柄摇杆机构才有急回运动.A.θ＜0B.θ=0C. θ≦0D. θ﹥05．当曲柄摇杆机构的摇杆带动曲柄运动对,曲柄在“死点”位置的瞬时运动方向是 C.不确定的.A.按原运动方向B.反方向C.不确定的D. 以上谜底均分歧毛病6．曲柄滑决机构是由 A. 曲柄摇杆机构演化而来的. A. 曲柄摇杆机构 D. 以上谜底均分歧毛病7．平面四杆机构中,如果最短杆与最长杆的长度之和小于或即是其余两杆的长度之和,最短杆为机架,这个机构叫做.D. 以上谜底均分歧毛病8．平面四杆机构中,如果最短杆与最长杆的长度之和年夜于其余两杆的长度之和,最短杆为连杆,这个机构叫做.D. 以上谜底均分歧毛病9.D．曲柄滑决机构能把转动运动转换成往复直线运动,也可以把往复直线运动转换成转动运动.D．曲柄滑决机构10.铰链四杆机构中若最短杆和最长杆长度之和年夜于其他两杆长度之和时,则机构中B.一定无曲柄存在.A.一定有曲柄存在B.一定无曲柄存在C.是否有曲柄存在还要看机架是哪一个构件.11.为使机构具有急回运动,要求行程速比系数B.K>1.A.K=1B.K>1C.K<112.铰链四杆机构中有两个构件长度相等且最短,其余构件长度分歧,若取一个最短构件作机架,则获得B.双曲柄机构.A.曲柄摇杆B.双曲柄C.双摇杆三、判别图示铰链四杆机构属哪种基本形式？四、判断题1．曲柄和连杆都是连架杆.（×）2．平面四杆机构都有曲柄.（×）3．铰链四杆机构的曲柄存在条件是：连架杆或机架中必有一个是最短杆；最短杆与最长杆的长度之和小于或即是其余两杆的长度之和.（√）4．在平面连杆机构中,只要以最短杆作固定机架,就能获得双曲柄机构.（×）5．利用选择分歧构件作固定机架的方法,可以把曲柄摇杆机构改酿成双摇杆机构.（√）6．利用改变构件之间相对长度的方法,可以把曲柄摇杆机构改酿成双摇杆机构.（√）7．铰链四杆机构根据各杆的长度,即可判断其类型.（×）8．曲柄滑块机构,能把主动件的等速旋转运动,转酿成从动件的直线往复运动.（√）9．极位角就是从动件在两个极限位置的夹角.（×）10．极位角越年夜,机构的急回特性越明显.（√）11．当机构的极位夹角θ=00时,机构无急回特性.（√）12．机构是否存在死点位置与机构取那个构件为原动件无关.（×）13．机构的急回特性系数K的值,是根据极位夹角θ的年夜小,通过公式求得的.14．对曲柄摇杆机构,当取摇杆为主动件时,机构有死点位置.（√）15．在曲柄和连杆同时存在的平面连杆机构中,只要曲柄和连杆共线,这个位置就是曲柄的“死点”位置.（×）16．曲柄在“死点”位置的运动方向与原先的运动方向相同.（×）17．在实际生产中,机构的“死点”位置对工作都是晦气的,处处都要考虑克服.（×）18．铰链四杆机构中,传动角越小,机构的传力性能越好.（×）19．压力角就是主动件所受驱动力的方向线与该点速度的方向线之间的夹角.（×）20．压力角是衡量机构传力性能的重要指标.（√）21．压力角越年夜,则机构传力性能越差.（×）五、简答题1．什么是曲柄？什么是摇杆？铰链四杆机构曲柄存在条件是什么？2．四杆机构的急回特性是何含义？什么条件下机构才具有急回特性？3．什么是四杆机构的死点？试举出几个利用和克服死点的实例. 4．试述压力角的概念,并分析它对机构的工作性能有什么影响？六、计算题1.铰链四杆机构的基本形式有哪几种？如图1-2,已知铰链四杆机构各构件的长度分别为 a=240mm,b=600mm,c=400mm,d=500mm.试问当分别取为机架时,将各获得何种机构？图1-2。

平面连杆机构一、填空：1．由一些刚性构件用转动副和移动副相互连接而组成的在同一平面或相互平行平面内运动的机构称为平面连杆机构。

2．铰链四杆机构按两连架杆的运动形式，分为曲柄摇杆机构、双曲柄机构和双摇杆机构三种基本类型。

3. 在铰链四杆机构中，与机架用转动副相连，且能绕该转动副轴线整圈旋转的构件称为曲柄；与机架用转动副相连，但只能绕该转动副轴线摆动的构件摇杆；直接与连架杆相联接，传递运动和动力的构件称为连杆。

4.铰链四杆机构有曲柄的条件（1）连架杆和机架中必有一杆是最短杆；（2）最短杆与最长杆长度之和小于或等于其它两杆长度之和。

(用文字说明)5. 图1-1为铰链四杆机构，设杆a最短，杆b最长。

试用式子表明它构成曲柄摇杆机构的条件：（1）__a+b≤c+d_____。

（2）以__b或d__为机架，则__a__为曲柄。

图1-16.在铰链四杆机构中，当最短构件和最长构件的长度之和大于其他两构件长度之和时，只能获得曲柄摇杆机构。

7．如果将曲柄摇杆机构中的最短杆改作机架时，得到双曲柄机构；最短杆对面的杆作为机架时，得到双摇杆机构。

8. 当机构有极位夹角θ时，则机构有急回特性。

9.机构中传动角γ和压力角α之和等于90°。

10.通常压力角α是指力F与C点的绝对速度v c之间间所夹锐角。

二、选择题：1．在曲柄摇杆机构中，只有当 C.摇杆为主动件时，才会出现“死点”置。

A.连杆B.机架C.摇杆 D．曲柄2．绞链四杆机构的最短杆与最长杆的长度之和，大于其余两杆的长度之和时，机构 B.不存在曲柄。

A.有曲柄存在B.不存在曲柄C. 有时有曲柄，有时没曲柄D. 以上答案均不对3．当急回特性系数为 C. K＞1 时，曲柄摇杆机构才有急回运动。

A. K＜1B. K＝1C. K＞1D. K＝04．当曲柄的极位夹角为 D. θ﹥0 时，曲柄摇杆机构才有急回运动。

A.θ＜0B.θ=0C. θ≦0D. θ﹥05．当曲柄摇杆机构的摇杆带动曲柄运动对，曲柄在“死点”位置的瞬时运动方向是C.不确定的。

机械设计基础.平面连杆机构习题及解答平面连杆机构习题及解答一、复习思考题1、什么就是连杆机构?连杆机构有什么优缺点？2、什么就是曲柄?什么就是摇杆?铰链四杆机构曲柄存在条件就是什么？3、铰链四杆机构有哪几种基本形式？４、什么叫铰链四杆机构得传动角与压力角？压力角得大小对连杆机构得工作有何影响？5、什么叫行程速比系数？如何判断机构有否急回运动?６、平面连杆机构与铰链四杆机构有什么不同?7、双曲柄机构就是怎样形成得？８、双摇杆机构就是怎样形成得?９、述说曲柄滑块机构得演化与由来。

10、导杆机构就是怎样演化来得？1１、曲柄滑块机构中,滑块得移动距离根据什么计算？12、写出曲柄摇杆机构中，摇杆急回特性系数得计算式?１3、曲柄摇杆机构中，摇杆为什么会产生急回运动？14、已知急回特性系数,如何求得曲柄得极位夹角？１5、平面连杆机构中，哪些机构在什么情况下才能出现急回运动?16、平面连杆机构中，哪些机构在什么情况下出现“死点”位置？１7、曲柄摇杆机构有什么运动特点？18、试述克服平面连杆机构“死点”位置得方法。

19、在什么情况下曲柄滑块机构才会有急回运动？20、曲柄滑块机构都有什么特点？2１、试述摆动导杆机构得运动特点?2２、试述转动导杆机构得运动特点。

23、曲柄滑块机构与导杆机构,在构成上有何异同？二、填空题１、平面连杆机构就是由一些刚性构件用副与副相互联接而组成得机构。

2、平面连杆机构能实现一些较复杂得运动。

3、当平面四杆机构中得运动副都就是副时，就称之为铰链四杆机构；它就是其她多杆机构得。

４、在铰链四杆机构中,能绕机架上得铰链作整周得叫曲柄。

5、在铰链四杆机构中，能绕机架上得铰链作得叫摇杆。

6、平面四杆机构得两个连架杆,可以有一个就是，另一个就是,也可以两个都就是或都就是。

7、平面四杆机构有三种基本形式,即机构，机构与机构.8、组成曲柄摇杆机构得条件就是：最短杆与最长杆得长度之与或其她两杆得长度之与;最短杆得相邻构件为,则最短杆为.9、在曲柄摇杆机构中，如果将杆作为机架,则与机架相连得两杆都可以作_＿＿_ 运动,即得到双曲柄机构.10、在机构中，如果将杆对面得杆作为机架时,则与此相连得两杆均为摇杆,即就是双摇杆机构。

.6-1-1.平面连杆机构-习题+答案很全很好哦第一篇：.6-1-1.平面连杆机构-习题+答案很全很好哦平面连杆机构—周练一、判断题（每空3分，共计60分）1.平面连杆机构的基本形式，是铰链四杆机构。

（）2.平面四杆机构都有曲柄。

（）3.曲柄和连杆都是连架杆。

（）4.在平面连杆机构中，只要以最短杆作固定机架，就能得到双曲柄机构。

（）5.铰链四杆机构的曲柄存在条件是：连架杆或机架中必有一个是最短杆；量短杆与最长杆的长度之和小于或等于其余两杆的长度之和。

（）6.利用选择不同构件作固定机架的方法，可以把曲柄摇杆机构改变成双摇杆机构。

（）7.压力角就是主动件所受驱动力的方向线与该点速度的方向线之间的夹角。

（）8.压力角越大，则机构传力性能越差。

（）9.当机构的极位夹角θ=0时，机构无急回特性。

（）10.在有曲柄的平面连杆机构中，曲柄的极位夹角θ，可以等于0，也可以大于0。

（）11.机构是否存在死点位置与机构取那个构件为原动件无关。

（）12.曲柄的极位夹角θ越大，机构的急回特性系数Ｋ也越大，机构的急回特性也越显著。

（A）13.曲柄滑块机构，滑块在作往复运动时，不会出现急回运动。

（）14.对于曲柄摇杆机构，当取摇杆为主动件时，机构有死点位置。

（）15.机构的极位夹角是衡量机构急回特性的重要指标。

极位夹角越大，则机构的急回特性越明显。

（）16.在曲柄摇杆机构中，曲柄和连杆共线，就是“死点”位置。

（）0017.在曲柄和连杆同时存在的平面连杆机构中，只要曲柄和连杆共线，这个位置就是曲柄的“死点”位置。

（）18.“死点”位置在传动机构和锁紧机构中所起的作用相同，但带给机构的后果是不同的。

（）19.传动机构出现“死点”位置和急回运动，对机构的工作都是不利的。

（）20.铰链四杆机构由于积累误差较大，所以不能得到精确的预定规律。

（）二、选择题（每空3分，共计51分）1.铰链四杆机构中，作整周回转运动的杆件是（）A、摇杆B、曲柄C、连杆2.铰链四杆机构中的运动副属于（）A、高副B、低副C、螺旋副3.平面四杆机构中，如果最短杆与最长杆的长度之和小于或等于其余两杆的长度之和，最短杆为机架，这个机构叫做（）A、曲柄摇杆机构 B、双曲柄机构` C、双摇杆机构4.平面四杆机构中，如果最短杆与最长杆的长度之和大于其余两杆的长度之和，最短杆为机架，这个机构叫做（）A、曲柄摇杆机构B、双曲柄机构` C、双摇杆机构5.平面四杆机构中，如果最短杆与最长杆的长度之和小于或等于其他两杆的长度之和，最短杆是连架杆，这个机构叫做（）A、曲柄摇杆机构 B、双曲柄机构` C、双摇杆机构6.平面四杆机构中，如果最短杆与最长杆的长度之和小于或等于其余两杆长度之和，最短杆是连杆，这个机构叫做（）A、曲柄摇杆机构 B、双曲柄机构` C、双摇杆机构7.能把转动运动转变成往复摆动运动的机构是（）A、曲柄摇杆机构B、双曲柄机构`C、双摇杆机构D、曲柄滑块机构8.能把转动运动转换成往复直线运动，也可以把往复直线运动转换成转动运动的机构是（）A、曲柄摇杆机构B、双曲柄机构C、双摇杆机构D、曲柄滑块机构9.能把等速转动运动转变成旋转方向相同的变速转动运动的机构是（）A、曲柄摇杆机构B、不等长双曲柄机构`C、双摇杆机构D、曲柄滑块机构 10.曲柚摇杆机构的传动角是（）a.连杆与从动摇杆之间所夹的余角； B、连杆与从动摇杆之间所夹的锐角； C、机构极位夹角的余角。

平面连杆机构习题及解答一、复习思考题1、什么是连杆机构？连杆机构有什么优缺点？2、什么是曲柄？什么是摇杆？铰链四杆机构曲柄存在条件是什么？3、铰链四杆机构有哪几种基本形式？4、什么叫铰链四杆机构的传动角和压力角？压力角的大小对连杆机构的工作有何影响？5、什么叫行程速比系数？如何判断机构有否急回运动？6、平面连杆机构和铰链四杆机构有什么不同？7、双曲柄机构是怎样形成的？8、双摇杆机构是怎样形成的？9、述说曲柄滑块机构的演化与由来。

10、导杆机构是怎样演化来的？11、曲柄滑块机构中，滑块的移动距离根据什么计算？12、写出曲柄摇杆机构中，摇杆急回特性系数的计算式？13、曲柄摇杆机构中，摇杆为什么会产生急回运动？14、已知急回特性系数，如何求得曲柄的极位夹角？15、平面连杆机构中，哪些机构在什么情况下才能出现急回运动？16、平面连杆机构中，哪些机构在什么情况下出现“死点”位置？17、曲柄摇杆机构有什么运动特点？18、试述克服平面连杆机构“死点”位置的方法。

19、在什么情况下曲柄滑块机构才会有急回运动？20、曲柄滑块机构都有什么特点？21、试述摆动导杆机构的运动特点？22、试述转动导杆机构的运动特点。

23、曲柄滑块机构与导杆机构，在构成上有何异同？二、填空题1、平面连杆机构是由一些刚性构件用副和副相互联接而组成的机构。

2、平面连杆机构能实现一些较复杂的运动。

3、当平面四杆机构中的运动副都是副时，就称之为铰链四杆机构；它是其他多杆机构的。

4、在铰链四杆机构中，能绕机架上的铰链作整周的叫曲柄。

5、在铰链四杆机构中，能绕机架上的铰链作的叫摇杆。

6、平面四杆机构的两个连架杆，可以有一个是，另一个是，也可以两个都是或都是。

7、平面四杆机构有三种基本形式，即机构，机构和机构。

8、组成曲柄摇杆机构的条件是：最短杆与最长杆的长度之和或其他两杆的长度之和；最短杆的相邻构件为，则最短杆为。

9、在曲柄摇杆机构中，如果将杆作为机架，则与机架相连的两杆都可以作____ 运动，即得到双曲柄机构。
