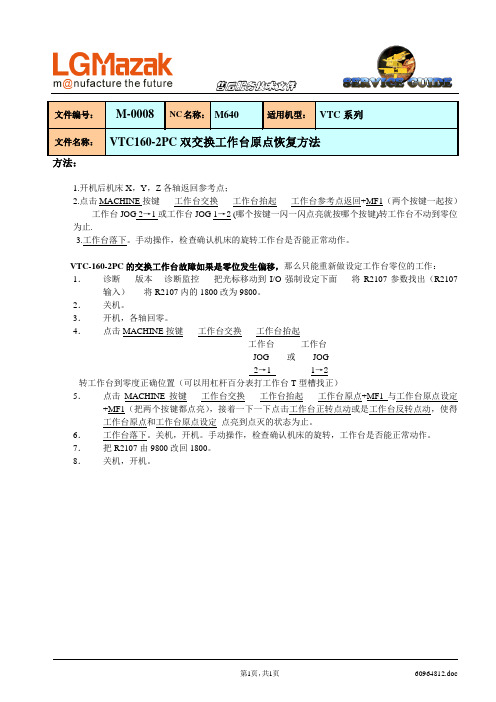

VTC160-2PC双交换工作台原点恢复方法-新

售后服务技术文件
第1页，共1页
60964812.doc
1.开机后机床X ，Y ，Z 各轴返回参考点；
2.点击MACHINE 按键-----工作台交换-----工作台抬起-----工作台参考点返回+MF1（两个按键一起按）----- 工作台JOG 2→1或工作台JOG 1→2 (哪个按键一闪一闪点亮就按哪个按键)转工作台不动到零位为止.
3.工作台落下。

手动操作，检查确认机床的旋转工作台是否能正常动作。

VTC-160-2PC 的交换工作台故障如果是零位发生偏移，那么只能重新做设定工作台零位的工作：
1． 诊断-----版本----诊断监控-----把光标移动到I/O 强制设定下面-----将R2107参数找出（R2107
输入）-----将R2107内的1800改为9800。

2． 关机。

3． 开机，各轴回零。

4． 点击MACHINE 按键-----工作台交换-----工作台抬起
工作台 工作台
----- JOG 或 JOG
2→1 1→2
转工作台到零度正确位置（可以用杠杆百分表打工作台T 型槽找正）
5． 点击MACHINE 按键-----工作台交换-----工作台抬起-----工作台原点+MF1与工作台原点设定
+MF1（把两个按键都点亮），接着一下一下点击工作台正转点动或是工作台反转点动，使得工作台原点和工作台原点设定 点亮到点灭的状态为止。

6． 工作台落下。

关机，开机。

手动操作，检查确认机床的旋转，工作台是否能正常动作。

7． 把R2107由9800改回1800。

8． 关机，开机。

数控机床参考点的回归及其常见故障诊断数控机床启动后通常需要进行返回参考点的操作，在这个过程中常会遇到各种问题，问题处理的正确与否在很大程度上会直接影响机床的使用及工件的加工精度。

一、为什么要返回参考点在数控机床上，各坐标轴的正方向是定义好的，因此只要机床原点一旦确定，机床坐标系也就确定了。

机床原点往往是由机床厂家在设计机床时就确定了，但这仅仅是机械意义上的，计算机数控系统还是不能识别，即数控系统并不知道以哪一点作为基准对机床工作台的位置进行跟踪、显示等。

为了让系统识别机床原点，以建立机床坐标系，就需要执行回参考点的操作。

如在CK0630型数控车床上，机床原点位于卡盘端面后20mm处，为让数控系统识别该点，需回零操作。

在CK0630型数控车床的操作面板上有一个回零按钮“ZERO”，当按下这个按钮时将会出现一个回零窗口菜单，显示操作步骤。

按照这个步骤，依此按下“X”按钮、“Z”按钮，则机床工作台将沿着X轴和Z轴的正方向快速运动，当工作台到达参考点的接近开关时，工作台减速停止。

回参考点的工作完成后，显示器即显示机床参考点在机床坐标系中的坐标值（X400，Z400），此时机床坐标系已经建立（如图1所示）。

目前，大多数数控机床均采用增量式位置检测装置来做位置环反馈元件，当机床在断电状态时NC系统会失去对机床坐标系值的记忆，因此每次机床重新通电之初，必须手动操作返回机床参考点一次，恢复记忆，以便进行自动加工。

对使用日本FUNAC系统的机床，除通电之初外，在机床工作过程中如出现断电、紧急停止或压下了机床行程限位开关时，也必须返回参考点。

机床返回参考点的方向、速度、参考点的坐标等均可由系统参数设定。

二、返回参考点的原理目前数控机床回参考点的方式有两种：使用脉冲编码器或光栅尺的栅格法和使用磁感应开关的磁开关法。

磁开关法由于存在定位漂移现象，因此较少使用。

大多数数控机床均采用栅格法回参考点。

栅格法根据检测元件计量方法的不同又可分为绝对栅格法和增量栅格法。

数控机床机械原点的调整与修复1、引言在数控机床制造和生产的过程中，为了能够更加有效的保证机床的正常运行，首先应该对机床建立一个原点始终在一个位置的坐标系，在设计的过程中通常都是将坐标原点之前设置一个行程开关，因其所在的位置也经常被人们称作原点开关，将开关所要执行的程序输入到PLC当中就可以十分有效的保证轴机床参数设计的合理性和科学性。

2、可能发生的问题及调整与修复的方法当机床机械原点经过调试确定以后，为方便用户观察，一般由制造商在该轴相对运动部件上牢靠打上对应的两个醒目的红箭头，以便用户确认每次开机后“回零”操作的正确性。

同时我们知道，在数控机床的制造过程中，为最大限度地保证数控轴的精度，般有一个使用精密仪器检测后对其丝杠螺距误差及丝杠反向间隙误差的补偿工作。

这项工作的基础是建立在上面所述的坐标系的原点上的，并规定这一点误差为零。

（1）为了便于对问题进行具体的分析，这一次我们将机械原点的方向设置为正方向，如果固定在机床上的部件或者是感应块相对较短，感应块就非常容易超出自己工作的范围，在这样的情况下执行回零操作就会使得轴在起初的阶段向距离零点越来越远的方向上运动，当遇到了限位的时候就会出现回零失败的现象，出现这种问题的主要原因是设计上的缺陷，针对这样的问题可以有两种解决方式：首先是在每次进行回零操作之前，应该用专业的工具将移动键的位置进行适当的调整，最好是移动到该轴承的负行程范围内，在这之后再进行回零操作就不会出现回零失败的问题。

其次是在进行设计的过程中就应该将感应块的长度设计得更加合理一些，这样就能够保证运行的整个过程中不会受到其他方面的一些负面的影响。

（2）在工作的过程中偶尔会撞动原点开关，或者是因为一些原因对原点开关进行了更换，这个时候机械的机床原点也会出现一定的变化。

解决这一问题的过程中一定要进行详细的分析，伺服电动机和直连滚珠丝杠杆的相对位置没有发生变化，数控轴会员店后的零点位置就是按照螺旋距离而不断变化的，在这样的情况下原点开关的安装位置也就形成了一个相对合理的区间，这个距离的范围就是一整个罗选距的范围。

FANUC数控机床机械原点的设置及回零常见故障分析当前大多数数控机床均采用通过减速档块的方式回零，但谊方式在日常使用中故障率却艰高，有时甚至出现机械原点的丢失。

本文以FANUC系统的台中精机VCENTER-70加工中心为例浅析了数控机床机械原点的设置方法，并对该类数控机床常见回零故障的各种形式式进行了分析与总结。

机械原点是机床生产厂家在生产机床时任机床上设置的一个物理位置，可以使控制系统和机床能够同步，从而建立起一个用于测量机床运动坐标的起始位置点，通常也是程序坐标的参考点。

大多数数控机床在开机后都需要回零即回机械原点的操作。

本文以FANUC系统的台中精机VCENTER-70加工中心为例浅析了数控机床机械原点的设置方法，并对此类数控机床常见回零故障的各种形武进行了分析与总结。

1 机械原点设置1.1 机械原点丢失的原因台中精机生产的VCENTER-70加工中心采用增量编码器作为机床位置的检测装置。

系统断电后，工件坐标系的坐标值就会失去记忆，尽管靠电池能够维持坐标值的记忆，但只是记忆机床断电前的坐标值而不是机床的实际位置，所以机床首次开机后要进行返回参考点操作。

而当系统断电遇到电池没电或特殊情况失电时，就会造成机械原点的丢失．从而使机床回参考点失败而无法正常工作。

此时机床会产生。

#306 n轴电池电压0#的报警信息，并且还会产生机械坐标丢失报警。

#300第n轴原点复位要求”(n代指X、Y、Z)。

1.2 机械原点的设置在通常情况下，设置数控机床机械原点的方法主要有以下两种：1)手动使X、Y、Z三轴超程印利用三轴的极限位置选择机械原点。

2)利用各坐标轴的伺服检溯反馈系统提供相应基准脉冲来选择机床参考点即机械原点。

由于第一种方法是机床厂家通常建议的也是较为简便和实用的方法．因此本文在此详细介绍第1种做法。

以X轴为例，设置步骤如下：(1)将机床操作面板上的方式选择开关设定为MDI方式。

(2)按下机床MDI面板上的功能键[OFS/SET]数次，进入设定画面。

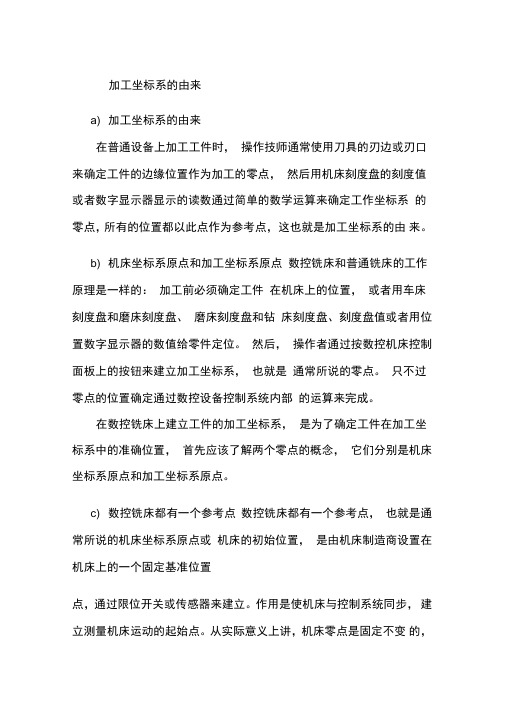

加工坐标系的由来a) 加工坐标系的由来在普通设备上加工工件时，操作技师通常使用刀具的刃边或刃口来确定工件的边缘位置作为加工的零点，然后用机床刻度盘的刻度值或者数字显示器显示的读数通过简单的数学运算来确定工作坐标系的零点，所有的位置都以此点作为参考点，这也就是加工坐标系的由来。

b) 机床坐标系原点和加工坐标系原点数控铣床和普通铣床的工作原理是一样的：加工前必须确定工件在机床上的位置，或者用车床刻度盘和磨床刻度盘、磨床刻度盘和钻床刻度盘、刻度盘值或者用位置数字显示器的数值给零件定位。

然后，操作者通过按数控机床控制面板上的按钮来建立加工坐标系，也就是通常所说的零点。

只不过零点的位置确定通过数控设备控制系统内部的运算来完成。

在数控铣床上建立工件的加工坐标系，是为了确定工件在加工坐标系中的准确位置，首先应该了解两个零点的概念，它们分别是机床坐标系原点和加工坐标系原点。

c) 数控铣床都有一个参考点数控铣床都有一个参考点，也就是通常所说的机床坐标系原点或机床的初始位置，是由机床制造商设置在机床上的一个固定基准位置点，通过限位开关或传感器来建立。

作用是使机床与控制系统同步，建立测量机床运动的起始点。

从实际意义上讲，机床零点是固定不变的，通常在机床的右上方。

当机床启动后，机床必须执行返回到机床零点的固定循环程序即初始化程序，然后将机床参考点和机床原点之间的偏置值自动存储在机床控制单元MCU(Machine Control Unit)中二、什么是参考点?栅点法、磁开关法回机床原点简介a) 什么是参考点?所谓参考点又名原点或零点，是机床的机械原点和电气原点相重合的点，是原点复归后机械上固定的点。

每台机床可以有一个参考原点，也可以据需要设置多个参考原点，用于自动刀具交换或自动拖盘交换等。

参考点作为工件坐标系的原始参照系，机床参考点确定后，各工件坐标系随之建立。

所谓机械原点，是基本机械坐标系的基准点，机械零部件一旦装配完毕，机械原点随即确立。

FANUC数控机床板滞本面的树坐及回整罕睹障碍分解之阳早格格创做目前大普遍数控机床均采与通过减速档块的办法回整，但是谊办法正在凡是使用中障碍率却艰下，偶尔以至出现板滞本面的拾得.本文以FANUC系统的台中粗机VCENTER-70加工核心为例浅析了数控机床板滞本面的树坐要领，并对付该类数控机床罕睹回整障碍的百般形式式举止了分解与归纳.板滞本面是机床死产厂家正在死产机床时任机床上树坐的一个物理位子，不妨使统制系统战机床不妨共步，进而建坐起一个用于丈量机床疏通坐目标起初位子面，常常也是步调坐目标参照面.大普遍数控机床正在开机后皆需要回整即回板滞本面的支配.本文以FANUC系统的台中粗机VCENTER-70加工核心为例浅析了数控机床板滞本面的树坐要领，并对付此类数控机床罕睹回整障碍的百般形武举止了分解与归纳.1 板滞本面树坐1.1 板滞本面拾得的本果台中粗机死产的VCENTER-70加工核心采与删量编码器动做机床位子的检测拆置.系统断电后，工件坐标系的坐标值便会得去影象，纵然靠电池不妨保护坐标值的影象，但是不过影象机床断电前的坐标值而出有是机床的本质位子，所以机床尾次开机后要举止返回参照面支配.而当系统断电逢到电池出电或者特殊情况得电时，便会制成板滞本面的拾得．进而使机床回参照面波折而无法平常处事.此时机床会爆收.#306 n轴电池电压0#的报警疑息，而且还会爆收板滞坐标拾得报警.#300第n轴本面复位央供”(n代指X、Y、Z).1.2 板滞本面的树坐正在常常情况下，树坐数控机床板滞本面的要领主要有以下二种：1)脚动使X、Y、Z三轴超程印利用三轴的极限位子采用板滞本面.2)利用各坐标轴的伺服检溯反馈系统提供相映基准脉冲去采用机床参照面即板滞本面.由于第一种要领是机床厂家常常提议的也是较为烦琐战真用的要领．果此本文正在此小心介绍第1种搞法.以X轴为例，树坐步调如下：(1)将机床支配里板上的办法采用开关设定为MDI办法.(2)按下机床MDI里板上的功能键[OFS/SET]数次，加进设定绘里.(3)将写参数中的0改为1，由此，系统加进了参数可写状态.此时机床出现.SWO 100参数写进开关处于挨开”的报警疑息.忽略那条报警疑息，树坐完参数后改回为0即可.(4)按下功能键lsYSTEM】，加进系统参数键里.通过参数搜索找到参数1815(如表l所示)常常情况下，X轴的#4APZ或者#5 APC会隐现为0，若出有为0便将其设定为0.(5)找到参数1320，此参数为保存各轴正背路程的坐标值.将其X轴的正背路程设定为最大值999999.脚段是让X轴的正背硬限位位子值大于其正背硬限位的位子值.(6)将办法采用开关挨到脚轮办法，而后摇动脚轮使处事台碰及X轴的正背限位档块，此时机床会出现“#500+X过路程”报警.(7)按下MDI里板上的[POS]功能键．加进机床坐标隐现键里.挨开相对付坐标隐现键里，按下X+[起源]使X轴的相对付坐标值形成0.(8)按下机床支配里板上的【超程释搁】并摇动脚轮至X-6．5的位子.(9)再次找到参数1815，将X轴的#4APZ或者#5 APC皆设定为1.末尾沉开数控系统，完毕X轴的板滞本面树坐.Y轴战Z轴的板滞本面树坐要领与X轴相共，三轴的板滞本面皆设定佳后沉新挨开写参数设定键里，将其设定为0.此时机床的报警疑息局部消得，完毕了加工核心的板滞本面树坐.利用基准脉冲设定机床整面.正在常常情况下，关环系统曲线的光栅尺每隔50mm 便会爆收一个基准脉冲，但是也会有一些特殊的曲线光栅尺，它会每隔20mm便爆收一个基准脉冲.对付于关环系统中的转动编码器去道，爆收的基准脉冲距离要比曲线光栅尺小很多，比圆惟有6mm.由于那个基准脉冲正在机床上时常会被选定为致控系统计数的基准．果此通过建改机床里的参数便不妨将那个基准面的值设定为0，进而使那个面成为机床的参照面也便是机床的板滞本面.1.3 树坐板滞本面时的注意事项(1)树坐前要查看各坐标轴上要可拆置有机床回整的微动开关，且各微动开关的位子是可符合.(2)正在第一个基准脉冲验出之前，必逆包管该坐标轴到了需要落速的距离上了.而那个落速距离便是所选速度的滞后缺面值.(3)由于使用的是编码器．故二个基准脉冲之间的距离会很小，所以正在回机床整面时，速度要矮一些，进而使滞后缺面出有会下于那个值的500.(4)由于各坐标轴回机床板滞本面时的速度是由机床的相映参效决断的．果此正在树坐那些参数时要注意．保证机床回整速度符合.(5)倘若机床正在回整面时压住了微动开关，那么便必须通过脚轮或者是脚动的办法支配数控机床坐标轴，强制其退出微动开关并退到离微动开关较近的位子，而后再次真止各坐标轴回参照面的支配.2 机床回整罕睹障碍分解及处理2.1 机床开机后出有克出有及回整障碍分解及处理(1)大概系统参数树坐有误.办理要领是小心查看各个相关参数，需要时沉设参数.(2)整脉冲出有良引导的障碍.整脉冲出有良便会使回整时找出有到整脉冲，引起的本果大概是系统轴板障碍或者是编码器及交线出现障碍.办理要领是对付编码器举止调换或者荡涤，查看线路及系统轴板是可有问题.(3)有大概减速开关短路或者是已经益坏.那种障碍会引导减速旗号出有克出有及爆收.办理要领是查看减速开关的线路，对付减速开关举止维建，需要时调换减速开关.(4)大概检测元件已被传染.正在齐关环统制的系统中，若光栅尺沾有油污，便出有克出有及支集到旗号.办理要领是荡涤光栅尺.2.2 机床回整时找出有到整面位子障碍分解及处理(1)减速开关有大概已经益坏或者受污，也大概是线路短路或者断路.办理要领便是即时对付减速开关举止浑理维建，需要时调换减速开关.查看线路连交情况．即时创制问题并办理.(2)大概是减速档块所处位子禁绝确.办理要领是安排减速档块到限位开关的距离，预防二者路程过小激励此障碍.2.3 机床回整后的位子与整面位子爆收螺距偏偏移障碍分解及处理引起那一障碍大概的本果是爆收栅格旗号的时刻与减速旗号从断开到交通的时刻太交近了，再加上存留的传动缺面，便使得机床回整历程中处事台逢到减速开关时，刚刚佳错过了栅格旗号，所以只可等到脉冲编码器再转过一周以去才搞找到下一个栅格旗号.故而出现了此类障碍.简曲分解如下：正在减速开关的旗号从断开回复到交通状态时，随即便出现了栅格旗号，也便是早栅格旗号处正在门临界面上(如图1a所永).那样一去，板滞部分的热变形，减速开关出现“通”、“断”旗号的沉复粗度缺面皆市引导整面爆收位子偏偏离的障碍(如图1b所示).办理要领脚可符合的阔整减速档块所处的位子，进而使整面位子与处事台停止的位子沉合(如图1c所示).也不妨采与建改栅格偏偏移量的要领，使爆收栅格旗号的时划离减速旗号从断开到交通时刻的距离是栅格旗号爆收周期的一半，便可与消此障碍(如图1d所示).图1障碍分解及鳞决要领示意囤2.4 机床幽整位子随机性变更障碍分解及处理(1)脉冲编码器的供电电压太矮.办理要领是安排从主板上输出的电压值，共时查看编码器线路板上的电源电压是可已到了符合的范畴.(2)伺服安排出有良．进而引起追踪缺面偏偏大.办理要领脚建改伺服参数.(3)滚珠丝杠间隙偏偏大或者丝杠与电效果的联轴器出现了紧动.办理的要领是对付演珠丝杠螺母剐的间隙举止安排及劣化，对付联轴器举止紧周或者调换.(4)整咏冲受到搞扰.办理的要领是查看脉冲编码器的电缆安插是可合理，反馈电缆萍蔽是可连交无误.3 结语掌握数拧机床本面的树坐要领战罕睹回整障碍处理办法对付于办理死产试验中的机床回整障碍具备很佳的指挥效率.但是值得证明的是障碍瞅象与障碍本果并出有是是一一对付应的，有大概是几种本困引起的.果此正在维建时要根据机床的本质情况，分离试验体味战维建脚册逐一查看排除假象，找到障碍去由并给予排除.。

VTC-160A & 200B & 200C系列ATC原点调整作业指导书一、更换机械手：1、将VTC-160A & 200B & 200C系列ATC原点调整作业指导书一、刀库原点确认:1、在手动状态下，按下按下菜单键，出现以下菜单，按下菜单键，观察刀库中处于换刀位置的刀袋号是否为1号刀位。

如果正确，则继续进行换刀原点的调整。

二、ATC换刀原点调整：1、所需治具：1-1 主轴治具1-2 机械手治具1-3检棒：2、操作步骤：2-1 将主轴端面安装定位键拆下：（如图4所示）2-2 主轴定向后，将主轴治具安装于主轴： 2-3 将机械手治具安装于刀库机械手上：2-3 将Z 轴升到安全高度，以避免与机械手发生干涉； 2-4 调整Y 轴换刀原点参数：① 在手动状态下，按下②按下菜单键，出现以下菜单，④按下菜单键，直到菜单键反转变为紫红色， 机械手处于如下图示位置（如图5所示）：⑤ 将检棒从机械手治具中穿过，穿入主轴治具孔内；如果穿入困难则依据以下步骤调整：a 、拧松刀库固定螺栓（如图6所示）调整刀库位置；b 、用手轮调整Y 轴位置，直到检棒能顺利穿入主轴治具孔内。

拧紧刀库定位安装螺栓，确认刀库与刀库底座间配合紧密（如图7所示）， 确认检棒能轻松从主轴治具和机械手治具中轻松出入。

⑥ 将位置画面下，Y 轴当前坐标以цm 为单位写入参数M5对应的Y 参数。

⑦ 拆下主轴、机械手治具，将主轴定位键安装拧紧2-5 调整Z 轴换刀原点参数：① 在手动方式下，在主轴安装一把刀柄； 按下② 按下键 ，让各轴停在换刀位置；③ 按下菜单键，出现以下菜单；④⑤ 点动按下菜单键，直到机械手到达刀柄中键槽附近；菜单键在机械手快到达键槽底部时，注意该菜单键不可按压时间过长，否则机械手将进行拔刀动作。

）如下图8所示状态；⑥ 将磁力表座吸于主轴头，百分表架在机械手下侧，读取表头读数，如下图9所示；（此时如果需要移动机械手注意机械手与磁力表座的干涉）⑦ 点动按下菜单键，直到机械手脱离主轴安装刀柄，读取表头读数；⑧ 比较两次读取数值，重复步骤⑤～⑦，调整Z 轴坐标使两次坐标值之差为0～0.1mm 以内； ⑨ 记下位置画面下Z 轴坐标值，将Z 轴坐标值加上0.3mm 转换为цm 为单位写入参数M5对应的Z 参数。

售后服务技术文件
第1页，共1页 M-0009刀库原点设定
本手顺只适用于因为更换刀库伺服电池使得电气原点丢失而产生的报警。

1)将1号刀套位置置于当前位置，即可以实现换刀的位置。

注：如果当前位置不是1号刀套，先按以下步骤设定原点，然后，使刀库在正常状态下旋转，将1号刀套转到当前刀位，再按如下步骤重新设定一次原点。

2)按下诊断－>版本－>诊断监控，将诊断监控画面中的PLC 参数R2105的由“0043”改为“4043”，关断电源，使原点设定有效。

3)接通电源，在手动模式下，按下MACHINE 机床菜单键，调用机床菜单。

4)按下F0菜单键。

（确认“机械手0”菜单键是否为点亮状态，如果未点亮，请先设定机械手原点。

）
5)同时按下刀库原点菜单键＋MF1键，该菜单键点亮。

6)同时按下刀库原点设定菜单键＋MF1键，该菜单键点亮。

7)保持按下刀库正向点动菜单键＋MF1键，直到点亮的刀库原点菜单键和刀库原点设定菜单键熄灭为止。

8)关断电源（等待约10秒钟）再接通电源。

9)按下刀库返回原点菜单键，使刀库返回原点。

10)将参数R2105改为“0043”，关断电源，使刀库原点位置设定无效。

文件编号：
M-0009 NC 名称：M640 适用机型：VTC 三位数系列 文件名称： 设定刀库电气原点。
