管件规格表示方法
有点老，不知是哪个设计院的。
内容给大家考出来了，需要格式的再下吧。

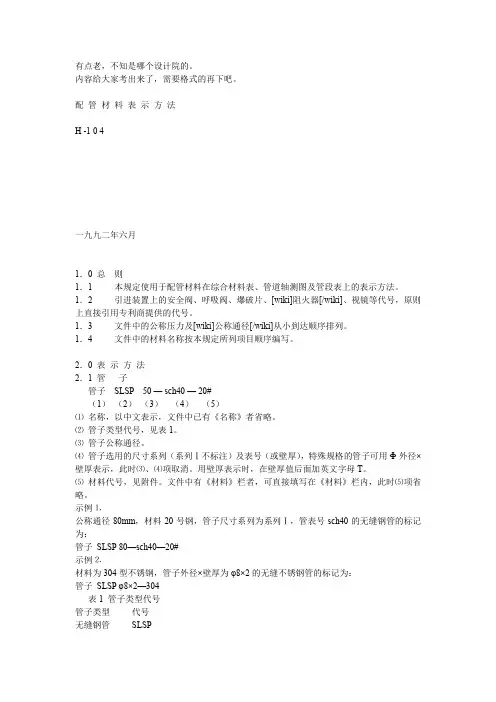

配管材料表示方法H -1 0 4一九九二年六月1．0 总则1．1 本规定使用于配管材料在综合材料表、管道轴测图及管段表上的表示方法。
1．2 引进装置上的安全阀、呼吸阀、爆破片、[wiki]阻火器[/wiki]、视镜等代号，原则上直接引用专利商提供的代号。
1．3 文件中的公称压力及[wiki]公称通径[/wiki]从小到达顺序排列。
1．4 文件中的材料名称按本规定所列项目顺序编写。
2．0 表示方法2．1 管子管子 SLSP 50 — sch40 — 20#（1）（2）（3）（4）（5）⑴名称，以中文表示，文件中已有《名称》者省略。
⑵管子类型代号，见表1。
⑶管子公称通径。
⑷管子选用的尺寸系列（系列Ⅰ不标注）及表号（或壁厚），特殊规格的管子可用Ф外径×壁厚表示，此时⑶、⑷项取消。
用壁厚表示时，在壁厚值后面加英文字母Т。
⑸材料代号，见附件。
文件中有《材料》栏者，可直接填写在《材料》栏内，此时⑸项省略。
示例⒈公称通径80mm，材料20号钢，管子尺寸系列为系列Ⅰ，管表号sch40的无缝钢管的标记为：管子 SLSP 80—sch40—20#示例⒉材料为304型不锈钢，管子外径×壁厚为φ8×2的无缝不锈钢管的标记为：管子SLSP φ8×2—304表1 管子类型代号管子类型代号无缝钢管 SLSP螺旋焊钢管 SWSP焊接钢管 LWSP镀锌焊接钢管 GWSP无缝铝管 SLAP注：⑴除非配管材料工程规定另有指定，管子尺寸系列均采用SHJ405《[wiki]石油[/wiki][wiki]化工[/wiki]企业钢管尺寸系列选用规定》标准。
在文件中不重复出现中国[wiki]石油化工[/wiki]总公司标准好。
综合材料表中的《标准号或图号》栏仅填写管材制造标准号，不写年份（下同）。
⑵镀锌焊接钢管的普通钢管壁厚以管表号schG表示，加强管壁厚以XS表示。
管件的表示方法
管件的表示方法弯头：Elbow 90°long radius BWD Sch.160 1/2"三通：TEE AMSE B 16.9 BWD Sch.40 1"x1/2"同心异径管接头：Reducer concentric ASME B16.9 BWD Sch.160 1/2" x 1/4"管帽：Cape long ASME B16.9 BWD Sch.160 1"垫片：Gasket spiral wound AMSE B 16.20 #2500, 1"x4.5mm法兰：Flange welding neck ASME B16.9 RF #2500 Sch.160 1"双头螺柱：Stud bolt,7/8" 9UNCx145mm六角螺栓：Hex nut,7/8" 9UNC H=22.5mm1。
90 ELBOW WELDED BW S-40S SS ASTM A403 GR.WP304 ASME B16.92。
45 ELBOW SMLS BW S-20 CS ASTM A234 GR.WPB ANSI-B16.93。
PIPE EFW BE S-40S SS ASTM A312 GR.TP304 ASME-B36.19M4。
WELD NECK FLANGE CL300 RF 125-250 RA-FN S-40 CS ASTM A105 ANSI-B16.55。
SLIP ON FLANGE CL150 RF STD-FN CS ASTM A105 AWWA-C207 CLASS E6。
LAP JOINT FLANGE CL150 FF STD-FN CS ASTM A105 ANSI-B16.57。
BLIND FLANGE CL150 RF STD-FN SS ASTM A182 GR.F316L ANSI-B16.58。
常用管件型号标注方法 pt课件
1、阀门的类型： 切断阀 其功能是切断管道中的流体流动。几乎所有的阀门都具有 切断管道流体的作用，但其结构和性能各不相同。作为切 断阀使用的有：闸阀(Z)、截至阀（J）、旋塞阀(X)、球阀 (Q)、蝶阀(D)。
流量调节阀 流量调节阀在完全关闭时，也能切断管道中的流体，但其 主要功能是在运行过程中起到调节流体流量的作用。这类 阀门有：截至阀、节流阀、柱塞阀、球阀（闸阀？）、蝶 阀。
耐油
石棉制品不符合国际环保公约，已经在很多国家禁用。我国还没有禁用的 法规。由于耐油石棉板中硫磺含量高出普通石棉板几倍，在非油品介质中 不易石油耐油石棉板。
ppt课件
19
四、垫片
2、常用垫片与石化企业垫片标准要求
（2）缠绕垫片
缠绕式垫片是半金属垫片中最理想的一种，垫片的主体由V形和M 形金属带填不同的软填料用缠绕机螺旋缠绕而成。为加强垫片主体和 准确定位，设有金属制内环或外环，常用的金属带为不锈钢带，软填 料为特殊的石棉、柔性石墨、聚四氟乙烯等。除另有规定外，外环材 料均为碳钢，内环材料一般与金属带材料相同，，亦可根据介质要求 确定。
ppt课件
27
五、阀门
3、通用阀门的结构特点－闸阀
暗杆闸阀阀杆行走螺纹置于 阀体之内，不受外界环境影 响。阀门开闭时阀杆只作旋 转运动，有阀瓣沿阀杆螺纹 上下行走，外部难于识别阀 门的开启程度，此外，阀杆 螺纹与流体接触，在不洁净 及腐蚀性的介质中，对螺纹 有不良影响。
ppt课件
28
五、阀门
3、通用阀门的结构特点－闸阀
ppt课件
2
一、公称压力与公称通径
根据化工部标准规定，欧洲体系PN与美洲体系CALSS对照表
例：PN250 PN25MPa CLASS1500
流量调节阀 流量调节阀在完全关闭时，也能切断管道中的流体，但其 主要功能是在运行过程中起到调节流体流量的作用。这类 阀门有：截至阀、节流阀、柱塞阀、球阀（闸阀？）、蝶 阀。
耐油
石棉制品不符合国际环保公约，已经在很多国家禁用。我国还没有禁用的 法规。由于耐油石棉板中硫磺含量高出普通石棉板几倍，在非油品介质中 不易石油耐油石棉板。
ppt课件
19
四、垫片
2、常用垫片与石化企业垫片标准要求
（2）缠绕垫片
缠绕式垫片是半金属垫片中最理想的一种，垫片的主体由V形和M 形金属带填不同的软填料用缠绕机螺旋缠绕而成。为加强垫片主体和 准确定位，设有金属制内环或外环，常用的金属带为不锈钢带，软填 料为特殊的石棉、柔性石墨、聚四氟乙烯等。除另有规定外，外环材 料均为碳钢，内环材料一般与金属带材料相同，，亦可根据介质要求 确定。
ppt课件
27
五、阀门
3、通用阀门的结构特点－闸阀
暗杆闸阀阀杆行走螺纹置于 阀体之内，不受外界环境影 响。阀门开闭时阀杆只作旋 转运动，有阀瓣沿阀杆螺纹 上下行走，外部难于识别阀 门的开启程度，此外，阀杆 螺纹与流体接触，在不洁净 及腐蚀性的介质中，对螺纹 有不良影响。
ppt课件
28
五、阀门
3、通用阀门的结构特点－闸阀
ppt课件
2
一、公称压力与公称通径
根据化工部标准规定，欧洲体系PN与美洲体系CALSS对照表
例：PN250 PN25MPa CLASS1500
各类管径表示方法
各类管径表示方法1 范围本标准规定了DN（公称尺寸）的定义和系列。
本标准适用于使用DN 标识的相关标准中规定的管道元件。
注：也可以使用与本标准不同的其他标识尺寸方法，例如螺纹、压配、承插焊或对接焊的管道元件，可用NPS（公称管子尺寸）、OD（外径）、ID（内径）或G（管螺纹尺寸标记）等标识的管道元件。
……一般来说，钢管的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5mm，用D108*5表示；塑料管也用外径表示，如De63；钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。
管子的公称直径和其内径、外径都不相等，例如：公称直径为100mm的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98mm，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸。
公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。
钢管单位中“Φ”和“DN”一般都用来表示直径，区别是：Ф：是表示外径DN：公称直径（近似内径）“Φ”标识普通圆钢管的直径，或管材的外径乘以壁厚，如：Φ25×3标识外径25mm，壁厚为3mm的管材；“DN”：标识管材和阀门等管件的公称直径，通常接近于钢管的内径。
是为了工程安装配套而建立的钢管标准术语，如：DN25;DN50。
不过，现在人们在钢管的计算中，一般都是以英寸为单位，毫米只是一个比较近似、好记的数。
尺寸标注方法及标准PPT课件
⑶ 总体尺寸 零件长、宽、高三个方向的最大尺寸。
定形尺寸定位尺寸总体尺寸可能重合，这时需
作调整，以免出现多余尺寸。
13
二、一些常见形体的定形尺寸
表（一）
14
表（二）
15
三、一些常见形体的定位尺寸
⑴
⑵
宽度基准 ⑶
高度基准 宽度基准
宽度基准
高度基准
长度基准
长度基准
⑴ 一组孔的定位尺寸 长度基准 ⑵ 圆柱体的定位尺寸
22
2019/12/30
23
4. 要注意的问题
应小尺寸在内 尺 大尺寸在外 寸 界 线 太 长
圆角不能用这样标
正确标注：
尺寸线太长 不能在不可见轮廓线上标注
24
六、标注示例： 标注步骤：
形 选体 尺分寸析基准 逐个形体表注尺寸 检查调整
高度 基准
宽度 基准
长度
25
基准
高度基准
100 75
37
7.5 典型结构的尺寸标注
（1）
（2
）
（3）
（4）
38
（5）
典型结构的尺寸注法
（6）
39
典型结构的尺寸注法
40
常见结构的尺寸注法
结构名称 尺 寸 标 注 方 法
说明
均布
EQS
由其他 尺寸确 定的在GB/T16675.2-1996 标准中采用此符号，以此 代替84年标准中的“均布” 。 图中的R不标注具体尺 寸，它的尺寸由宽度12h9 和长度来确定。
A
A
A
R
A
A
A
A
R 4×
A 4×
30
四、内形尺寸与外形尺寸最好分别注在视 图的两侧。 尺寸线交叉
定形尺寸定位尺寸总体尺寸可能重合，这时需
作调整，以免出现多余尺寸。
13
二、一些常见形体的定形尺寸
表（一）
14
表（二）
15
三、一些常见形体的定位尺寸
⑴
⑵
宽度基准 ⑶
高度基准 宽度基准
宽度基准
高度基准
长度基准
长度基准
⑴ 一组孔的定位尺寸 长度基准 ⑵ 圆柱体的定位尺寸
22
2019/12/30
23
4. 要注意的问题
应小尺寸在内 尺 大尺寸在外 寸 界 线 太 长
圆角不能用这样标
正确标注：
尺寸线太长 不能在不可见轮廓线上标注
24
六、标注示例： 标注步骤：
形 选体 尺分寸析基准 逐个形体表注尺寸 检查调整
高度 基准
宽度 基准
长度
25
基准
高度基准
100 75
37
7.5 典型结构的尺寸标注
（1）
（2
）
（3）
（4）
38
（5）
典型结构的尺寸注法
（6）
39
典型结构的尺寸注法
40
常见结构的尺寸注法
结构名称 尺 寸 标 注 方 法
说明
均布
EQS
由其他 尺寸确 定的在GB/T16675.2-1996 标准中采用此符号，以此 代替84年标准中的“均布” 。 图中的R不标注具体尺 寸，它的尺寸由宽度12h9 和长度来确定。
A
A
A
R
A
A
A
A
R 4×
A 4×
30
四、内形尺寸与外形尺寸最好分别注在视 图的两侧。 尺寸线交叉
常用管件型号标注方法课件
CHAPTER
03
管件型号标注实例
直管件标注实例
总结词
直管件是管道系统中常见的管件之一，其型号标注主要包括管径、长度和材质等信息。
详细描述
直管件的标注通常包括管径、长度和材质等参数。例如，一根直管件的标注为 “Φ108mm × 4mm L=1000mm Q235”，其中Φ108mm表示管径为108毫米， 4mm表示管壁厚度为4毫米，L=1000mm表示长度为1000毫米，Q235表示材质为
三通管件标注方法
总结词
三通管件标注需注明各分支管径及连接方式，以明确各分支管道的规格和流向。
详细描述
三通管件的标注包括各分支管径及连接方式两个主要参数。各分支管径需分别注明，以毫米（mm） 为单位。连接方式同直管件标注相同，需注明焊接、螺纹连接等。此外，还需标明各分支管道的流向 ，以明确管道的连接顺序。
三通管件标注实例
总结词
三通管件是管道系统中用于连接三条管道的管件，其型 号标注主要包括主管径、支管径和连接方式等信息。
详细描述
三通管件的标注通常包括主管径、支管径和连接方式等 参数。例如，一根三通管件的标注为“Φ89mm × Φ42mm × Φ28mm L=500mm Q235”，其中 Φ89mm表示主管径为89毫米，Φ42mm和Φ28mm分 别表示两个支管径为42毫米和28毫米，L=500mm表示 长度为500毫米，Q235表示材质为Q235号钢。
Q235号钢。
弯管件标注实例
总结词
弯管件是管道系统中用于改变管道方向的管件，其型号标注主要包括弯曲半径、 弯曲角度和管径等信息。
详细描述
弯管件的标注通常包括弯曲半径、弯曲角度和管径等参数。例如，一根弯管件的 标注为“R=500mm, θ=90°, Φ108mm”，其中R=500mm表示弯曲半径为500 毫米，θ=90°表示弯曲角度为90度，Φ108mm表示管径为108毫米。
