旋转式电磁铁产品介绍DST3019-旋转电磁铁(电磁阀/solenoid/螺线管)1. 型号含义:2. DS T 30193. DS:代表企业代码4. T:代表旋转电磁铁类型O代表圆管电磁铁U代表框架电磁铁D代表吸盘电磁铁P代表拍打电磁铁B代表摆动电磁铁K代表单保持电磁铁LK代表双保持电磁铁KD代表自保持吸盘电磁铁V代表电磁阀Z代表电磁泵5. 3019:代表规格型号,表示外径为30mm,高度为19mm.6. 性能:此旋转电磁铁,是通过滑槽内的钢珠实现旋转运动,滑槽采用特殊加硬处理工艺,确保寿命与工作的稳定性旋转角度可以在几度和90度之间选择7. 工作电压:DC3-48V8. 工作环境温度:-10℃-180℃9. 耐压:线圈和框架间AC1200(50/60HZ)1秒,(10mA)10. 温升:在电压DC12V下,温升小于65℃11. 寿命:30万次(通2秒断2秒)12. 优点:旋转电磁铁采用数控加工的螺旋面,使之在做旋转运动时无轴向位移,旋转角度可达到90度13. 产品用途:旋转电磁铁主要应用于工业自动分选,玩具,缝纫机械,医疗器械,机械手等自动控制系统14. 售后服务:产品三月内出现非人为损坏,包换,一年内包维修15. 电阻及功率:根据客户要求设定16. 负载连接部位:根据客户要求设定如您的旋转电磁铁要求与上述不一样,我们可按您的要求,为您量身订做合您要求的产品。
欢迎您与我司共同探讨研究,共同进步!旋转电磁铁的选购条件,需要了解以下的信息1. 旋转电磁铁旋转角度要求多少?就是旋转轴从一个位置转到另一个位置的角度2. 旋转电磁铁力量要求多大?力量:就是电磁铁通电后从一定行程产生的吸力或推拉力,如推拉电磁铁, 拉动一个物件从位置1拉到位置2所需要的力量,力量越大,功率越大3. 旋转电磁铁通电时间多长?就是电磁铁通电到断电的时间,电磁铁通电时间越长,温升越大,功率越小,力量会变小4. 旋转电磁铁断电时间多长?就是电磁铁断电到通电的时间5. 旋转电磁铁的工作环境?电磁铁所使用环境的温度,湿度, 厂家在生产电磁铁时好知道电磁铁材料用什么等级去设计电磁铁(国标耐温等级A=105,E=120,B=130,F=155,H=180,N=200,C=220,单位摄氏度)6. 旋转电磁铁的使用电压?就是电磁铁通电时所供给的电压,是直流?还是交流?电压是多少伏?7. 旋转电磁铁的供电方式?就是给电磁铁通电是用什么提供电压,是干电池? 电瓶?还是直流电源? 恒压源? 电容?还是家用电?8. 旋转电磁铁的安装方式?λ连接部位的安装方式:就是电磁铁可动滑杆怎么与要求的作用部位连接,如推拉电磁铁,电磁铁芯轴拉动一个物件,芯轴与物件怎么连接,一般常见的有通过销轴,挂轴,卡槽,挂孔,螺纹孔,连接板等λ电磁铁外框的安装方式:就是电磁铁怎么在使用物体上固定,一般常见有外框上有螺纹孔,卡槽,等λ电磁铁接电源的安装方式:就是电磁铁接使用电源的方式,一般常见有电线,端子电线,快接引脚,引脚插孔等旋转电磁铁产品用途:1、玩具投币机娱乐博奕机电动玩具弹子机2、售货机自动售货机换币器售票机3、办公设备验钞机换钞机电脑设备传真机打卡钟复印机打印机绘图机键盘测试机4、运输设备汽车配件自动门锁安全皮带锁汽车电磁阀停车设备5、家用电器录音机、录影机电子琴自动编织机伴唱机咖啡机冰箱洗碗机空调投币电话机健康器材(按摩器、瘦身带等)饮水机感应水龙头6、门锁柜锁类自动门锁自动门吸储物柜收银机7、其他包装机机械手农牧设备冲压设备防火、防盗器省水电磁阀纺织机械医疗器械分选设备电磁铁厂家整理发布!。

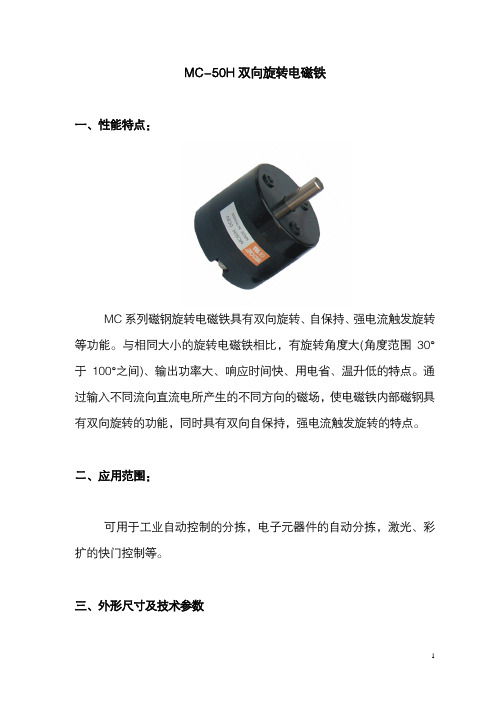

MC-50H双向旋转电磁铁一、性能特点:MC系列磁钢旋转电磁铁具有双向旋转、自保持、强电流触发旋转等功能。
与相同大小的旋转电磁铁相比,有旋转角度大(角度范围30°于100°之间)、输出功率大、响应时间快、用电省、温升低的特点。
通过输入不同流向直流电所产生的不同方向的磁场,使电磁铁内部磁钢具有双向旋转的功能,同时具有双向自保持,强电流触发旋转的特点。
二、应用范围:可用于工业自动控制的分拣,电子元器件的自动分拣,激光、彩扩的快门控制等。
三、外形尺寸及技术参数型号规格 电阻Ω±10%(20℃) 电压/力矩 转动惯量 重量 寿命MC-50H 6.2 参照下图 18(g.cm 2 320g ≥1000万次绝缘等级E级(最高工作温度120℃)绝缘电阻100MΩ(DC500伏兆欧表)绝缘耐压AC1000伏/1分钟四、注意事项:(1)、MC-50H旋转与复位由正反向脉冲电源驱动,在断电后能将轴芯保持在转距初始或终止的位置。
电磁铁在出厂时,内部磁场处于平衡状态,即使通电,轴芯也不能起动旋转,旋转角度应在30°于100°之间设定,同时在旋转角度的两侧分别安装限位装置作为旋转的始终点,且应以中心线对称使用。
为减小电磁铁在动作过程中的冲击力和反弹,应在旋转角度的两侧终点处采取适当缓冲措施。
(2)、双向旋转电磁铁的转子磁钢,具有温度特性,随工作环境温度升高,磁场强度呈下降趋势,要求长时间工作时,应将温升控制在80℃以下。
(3)、双向旋转电磁铁以脉冲电源驱动正反向旋转,正反向通电时间应控制在40~200ms范围内,过长的通电时间,会引起电磁铁温度急剧上升,导致电磁铁线圈的损坏。
(4)、在进行电磁铁安装定位时,特别要注意安装螺钉不能过长(不宜超过4mm),以免损坏内部线圈。
五、使用方法:MC-50H限位安装示意图、驱动控制原理图如下:例如: 先通正向脉冲,电磁铁旋转90°,断掉正向脉冲,电磁铁保持在90°。

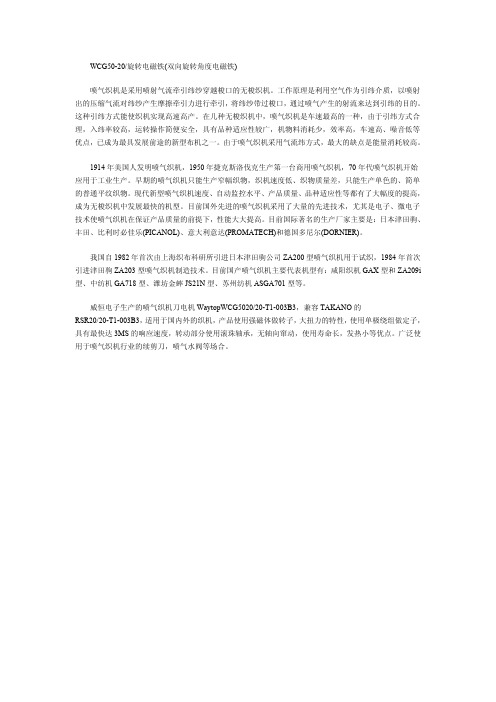

WCG50-20/旋转电磁铁(双向旋转角度电磁铁)喷气织机是采用喷射气流牵引纬纱穿越梭口的无梭织机。
工作原理是利用空气作为引纬介质,以喷射出的压缩气流对纬纱产生摩擦牵引力进行牵引,将纬纱带过梭口,通过喷气产生的射流来达到引纬的目的。
这种引纬方式能使织机实现高速高产。
在几种无梭织机中,喷气织机是车速最高的一种,由于引纬方式合理,入纬率较高,运转操作简便安全,具有品种适应性较广,机物料消耗少,效率高,车速高、噪音低等优点,已成为最具发展前途的新型布机之一。
由于喷气织机采用气流纬方式,最大的缺点是能量消耗较高。
1914年美国人发明喷气织机,1950年捷克斯洛伐克生产第一台商用喷气织机,70年代喷气织机开始应用于工业生产。
早期的喷气织机只能生产窄幅织物,织机速度低、织物质量差,只能生产单色的、简单的普通平纹织物。
现代新型喷气织机速度、自动监控水平、产品质量、品种适应性等都有了大幅度的提高,成为无梭织机中发展最快的机型。
目前国外先进的喷气织机采用了大量的先进技术,尤其是电子、微电子技术使喷气织机在保证产品质量的前提下,性能大大提高。
目前国际著名的生产厂家主要是:日本津田驹、丰田、比利时必佳乐(PICANOL)、意大利意达(PROMATECH)和德国多尼尔(DORNIER)。
我国自1982年首次由上海织布科研所引进日本津田驹公司ZA200型喷气织机用于试织,1984年首次引进津田驹ZA203型喷气织机制造技术。
目前国产喷气织机主要代表机型有:咸阳织机GAX型和ZA209i 型、中纺机GA718型、潍坊金蟀JS21N型、苏州纺机ASGA701型等。
威恒电子生产的喷气织机刀电机WaytopWCG5020/20-T1-003B3,兼容TAKANO的RSR20/20-T1-003B3,适用于国内外的织机,产品使用强磁体做转子,大扭力的特性,使用单极绕组做定子,具有最快达3MS的响应速度,转动部分使用滚珠轴承,无轴向窜动,使用寿命长,发热小等优点。
电磁铁目前已在工业领域农业领域以及家住领域得到普遍的应用。
如何区分电磁铁的类别是广大用户正确选择低成本高质量电磁铁必须做的功课。
下面是SDL(思德隆)电磁铁做出的分类:一、按照供电电流分:1.交流电磁铁交流电磁铁直接输入交流,不用电源转换。
方便快捷。
交流电磁铁以硅钢片作为叠加磁场较多。
应为硅钢片分子结构能够吸收交流电所带来的涡流,进而达到电磁铁的工作磁场的均衡和稳定性。
应用较多的是震动盘电磁铁以及大型牵引电磁铁。
交流电磁铁国外电压110V居多,国内则是220V。
交流电磁铁线圈的电阻一般会很大,这样线圈通过的电流相对就会小,确保线圈不被烧坏。
2.直流电磁铁直流电磁铁一般为低压电磁铁,以6V、12V、24V、36V、48V居多。
交流电磁铁用低电压是为了安全,因此电流就需要电路板控制,电路板带有变压器。
将交流彻底转换为直流电。
直流电稳定均衡,没有涡流带来的困扰。
直流电磁铁使用范围也极为广泛。
比如汽车,中央门锁、尾箱卡扣、大灯高低光转换、方向盘锁、安全带锁、减震气阀、油箱盖、自动波换挡器均使用的是DC12V电磁铁。
二、按照电磁铁工作模式分:1.推拉式电磁铁推拉式电磁铁中间有个铁芯,在线圈通电后产生磁场,磁场将铁芯磁化,铁芯形成叠加磁场,磁场的方向性产生力,铁芯的一端可以带动一个物体做位移运动,从而实现一个功能动作。
应用实例:门锁自动插销就是推拉式电磁铁来实现的。
图例:2.吸盘式电磁铁吸盘式电磁铁通电后如同强磁的功能,能将铁质重物吸住固定或者移位。
断电后没有磁性,使用方便经济。
吸盘式电磁铁另一头是没有磁性的,通过外壳导磁和屏蔽,电磁铁外围没有磁性,做到了该有磁性的地方磁力极强,不该有磁性的地方磁力极弱。
实例应用:钢铁厂将不同形状的废铁通过吸盘电磁铁送往熔炼炉。
图例:3.自保持电磁铁自保持电磁铁是在电磁铁线圈的中间或者一端加装了强磁,通过强磁的磁力将滑动铁芯保持在一个特定位。
当线圈通电时强磁的磁力被抵消或者减弱,从而将滑动铁芯拉动到另外一个位置。

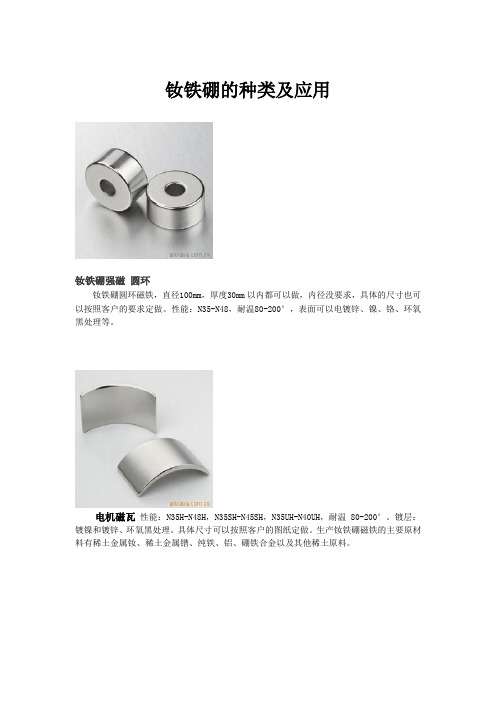

钕铁硼的种类及应用钕铁硼强磁圆环钕铁硼圆环磁铁,直径100mm,厚度30mm以内都可以做,内径没要求,具体的尺寸也可以按照客户的要求定做。
性能:N35-N48,耐温80-200°,表面可以电镀锌、镍、铬、环氧黑处理等。
电机磁瓦性能:N35H-N48H,N35SH-N45SH,N35UH-N40UH,耐温80-200°。
镀层:镀镍和镀锌、环氧黑处理。
具体尺寸可以按照客户的图纸定做。
生产钕铁硼磁铁的主要原材料有稀土金属钕、稀土金属镨、纯铁、铝、硼铁合金以及其他稀土原料。
钕铁硼圆环气缸磁铁钕铁硼圆环磁铁,直径100mm,厚度30mm以内都可以做,内径没要求,具体的尺寸也可以按照客户的要求定做。
性能:N35-N48,耐温80-200°,表面可以电镀锌、镍、铬、环氧黑处理等。
强磁磁铁镀镍钕铁硼方块磁铁没有标准尺寸,具体的尺寸可以按照客户的要求定做。
性能:N35-N48,耐温80-200°,表面可以电镀锌、镍、铬、环氧黑处理等。
电抗器磁钢主要应用于直流电抗器,规格为29*18*1.7 镀镍 N35UH磁钢座、强磁座磁力架磁力吸盘、磁性固定器镀金镀镍方块环氧黑处理铁氧体铁氧体磁性挂钩以上这些烧结钕铁硼永磁材料具有优异的磁性能,广泛应用于电子、电力机械、各种工具、医疗器械、电力电器、玩具、包装、五金机械、航天航空等领域,较常见的有永磁电机、电抗器、接触器、断路器、扬声器、传感器、气缸、去毛刺机、磁选机、计算机磁盘驱动器、磁共振成像设备仪表等。
永磁起重器手动型永磁起重器和全自动永磁起重器,吸重在100公斤到10吨之间。
手动型永磁起重器手柄开关附有安全钮,可单手操作,方便安全。
全自动永磁起重器无需人力扳动手柄,靠电动吊车下钩的升降控制吸附,可起吊相对应的圆钢、钢板,不用电,使用安全。
永磁起重器分为手动型永磁起重器和全自动永磁起重器两种,采用当代高性能磁性材料钕铁硼,使之体积更小、自重更轻、吸持力更强,独特磁路设计,剩磁几乎为零。
磁铁的种类磁铁,也叫磁钢,英文Magnet,磁钢现在主要分两大类,一类是软磁,一类是硬磁;软磁包括硅钢片和软磁铁芯;硬磁包括铝镍钴、钐钴、铁氧体和钕铁硼,其中最贵的是钐钴磁钢,最便宜的是铁氧体磁钢,性能最高的是钕铁硼磁钢,但是性能最稳定,温度系数最好的是铝镍钴磁钢,用户可以根据不同的需求选择不同的硬磁产品。
主要有如下3个性能参数来确定磁铁的性能:剩磁Br :永磁体经磁化至技术饱和,并去掉外磁场后,所保留的Br称为剩余磁感应强度。
矫顽力Hc:使磁化至技术饱和的永磁体的B降低到零,所需要加的反向磁场强度称为磁感矫顽力,简称为矫顽力。
磁能积BH:代表了磁铁在气隙空间(磁铁两磁极空间)所建立的磁能量密度,即气隙单位体积的静磁能量。
由于这项能量等于磁铁的Bm和Hm的乘积,因此称为磁能积。
磁场:对磁极产生磁作用的空间为磁场表面磁场:永磁体表面某一指定位置的磁感应强度如何选择磁铁?在决定选择哪一种磁铁之前应明确需要磁铁发挥何种作用。
磁铁主要的作用有:移动物体,固定物体或抬升物体。
所需磁铁的形状:圆片形,圆环形,方块形,瓦片形或特殊形状。
所需磁铁的尺寸:长,宽,高,直径及公差等等。
所需磁铁的吸力,期望价格及数量等等。
指南针就是根据磁铁的性质发明的磁铁的种类很多,一般分为永磁和软磁两大类,我们所说的磁铁,一般都是指永磁磁铁永磁磁铁又分二大分类:第一大类是:金属合金磁铁包括钕铁硼磁铁Nd2Fe14B)、钐钴磁铁(SmCo)、铝镍钴磁铁(ALNiCO)第二大类是:铁氧体永磁材料(Ferrite)1、钕铁硼磁铁:它是目前发现商品化性能最高的磁铁,被人们称为磁王,拥有极高的磁性能其最大磁能积(BHmax)高过铁氧体(Ferrite)10倍以上。
其本身的机械加工性能亦相当之好。
工作温度最高可达200℃。
而且其质地坚硬,性能稳定,有很好的性价比,故其应用极其广泛。
但因为其化学活性很强,所以必须对其表面凃层处理。
(如镀Zn,Ni,电泳、钝化等)。
电磁铁基本知识9.8.1概述电磁铁是一种通电后对磁性物质产生吸力,将电能转换为机械BE的电器或电器部件。
电磁铁由线圈、铁心(动、静铁心)两部分组成,如图9-1M示。
当线圈中通以电流时,静铁心被磁化而产生吸力,吸引动e4动作。
电磁铁是利用其电磁吸力来操纵、牵引机械装置完成m 期的动作的,苹用于钢铁零件的吸持固定、铁磁物质的起重搬运等。
电磁铁的种类很多,作为电器使用的电磁铁一般可从以下几方面分类:(1)按动铁心运动方式可分为直动式和转动式(又称拍合式)两大类(见图9-1)。
(2)按线圈中通过电流的种类可分为直流电磁铁和交流电磁铁。
(3)按动铁心的行程可分为长行程和短行程两种。
(4)按用途可分为牵引电磁铁、制动电磁铁、起重电磁铁和阀用电磁铁等。
此外,电力液压推动器常代替制动电磁铁用;常用电磁铁的分类见表9—118表9-118 常负电磁铁的分类9.8.2 电磁铁的安装和维护(1)电磁铁的安装①安装前应清除电磁铁的灰尘和污物。
②电磁铁如在仓库内存放时间较久后,安装使用前必需烘干。
③电磁铁的铁心表面应洁净无锈蚀,通电前应去除防护油脂。
④用手移动电磁铁的衔铁数次,以证实其并无卡住现象。
如有卡住现象,必须查明原因使其消除。
⑤电磁铁的传动机构的动作应迅速、准确、无阻滞现象。
⑥直流电磁铁的衔铁上应有隔磁措施,以消除剩磁影响。
⑦电磁铁应牢固地固定在坚固的底座上,并在紧固螺钉下放弹簧垫圈锁紧。
⑧电磁铁的接线应完全按照机构的总系统接线图进行。
⑨接通电磁铁的电源,操作数次,检查衔铁动作是否正常。
如接通后有较大的噪声,必须重新安装和调整。
⑩制动电磁铁的衔铁吸合时,铁心的接触面应紧密地与其固定部分接触,且不得有异常现象。
11)有缓冲装置的制动电磁铁,应调节其缓冲器气道孔的螺钉,使衔铁动作至最终位置时平稳,无剧烈冲击。
12)调整好制动电磁铁与制动器之间连接关系,保证制动器能获得所需的制动力矩。
13)牵引电磁铁固定位置应与推杆(或拉杆)准确配合,使动作行程符合设备的技术要求。
旋转式电磁铁的组成:旋转式电磁铁内置电磁线圈、转轴、定子、永磁铁、隔磁片、塑胶骨架、连接线、上盖、后盖、螺钉以及电子元器件
等组成。
旋转式电磁铁系列:斜面转角旋转式电磁铁、钢珠转角旋转式电磁铁、磁钢转角旋转式电磁铁、扇面转角旋转式电磁铁、矽钢片旋转式电磁
铁等。
旋转式电磁铁工作原理:旋转式电磁铁是一种可以直接输出转矩的执行元器件,以往只是在继电器等电器上面运用一些选择角度小、频率
低、扭矩小的旋转式电磁铁,今年来随着技术不断
的更新和市场的需求出现了一些旋转角度大、扭矩大、旋转频率高的旋转式电磁铁。
在旋转式电磁铁内部装有电磁线圈、螺旋面的转子和定
铁芯,在电磁线圈通电时,产生水平的磁力推动
转子转动,有电能转换成动能形成一个旋转角度以及一定的扭矩的电磁铁我们称之为旋转式电磁铁,扭矩的大小以及选择角度的大小可以根
据客户的要求定制。
磁心科技自主研发、生产的高频率旋转式电磁铁是采用磁钢转角的结构的一种旋转式电磁铁,在电磁铁内部内置线圈、转子、在转子上包注
永磁体,当电磁铁通电时形成和永磁铁相反的磁
场,使转子可以高速的旋转和复位,这种结构的旋转式电磁铁可以在保证产品寿命的同时万次高速旋转,被广泛用于医疗器械和自动化设备上。
电磁铁,电磁阀。
电磁铁产品的优缺点电磁铁做为一款利用电流产生磁场,磁场再驱使动铁芯发生位移运动的机电磁一体产品,根据其选用的材料和设计的结构不同,各有优缺点,现在Waytop的工程师为您分享一些电磁铁产品的特点。
1,双向自保持旋转电磁铁:选用高导磁硅钢片为定铁芯,采用纯铜漆包线绕制线包,驱动由稀土钕铁硼磁铁王制作的转子,具有高响应,大力矩,高频率,断电自保持,长寿命,能效高转换率等优点。
国内代表品牌有广州威恒电子的Waytop,代表型号有WCG10系列(以其直径10MM的体积应用于手持式设备),,WCGF38 15/18(以其38*30的小端面,方便安装,应用于各种户外轨道交通等领域),WCG50 20/20(以其高频,高响应,应用于各种自动化设备),WCG50 20/40(以其小体积,大力矩,完美替代复杂的机械结构)。
2,自复位弹子旋转电磁铁:采用精密冲压的五金杯体做导磁定子,配合由纯铁制作的转子,转子和定子上各压制了3个凹槽,其曲面是根据磁力强度和距离关系曲线图设计的,在转子和定子配合的3个凹槽间装入轴承钢滚子,定子通电后,把转子在磁场力作用下的力分解为轴向的直线运动和径向的旋转运动。
此类产品结构紧凑,材料成本低,但热处理工艺复杂,装配难度大,成品率不高。
国内代表品牌有广州市威恒电子的Waytop品牌,其代表型号有M34045064R(以其34MM的直径,广泛应用于光闸产品),M4904530R(以其45度的自复位特性,广泛应用于电阻等电子分选行业做翻板用途),M5902520R(以其大力矩,长达1000万次以上的长寿命应用于需要高强度工作的自动化设备),M87045006R(以其大力矩,应用于钢铁检测设备代替复杂的机械结构)。
3,斜面旋转电磁铁:采用机械加工的方式在二个纯铁工件上加工相对配合的曲面,在磁场作用下,产生相对运动,此类产品因工作时无轴向位移,适合于力矩要求不高的场合。
但其仅简单利用电磁铁原理,电磁转换效率低,体积较大。
英文Magnet永磁材料也有二大分类:第人类是:合金永磁材料包括桶土水磁材料(钱铁硼Nd2Fe14B)、锣钻(SmC0)、钱線钻(NdNiCO)第二人类是:铁氧体永磁材料(Ferrite)按生产工艺不同分为:烧结铁氧体(Sintered Femte)、粘结铁氧体(橡胶磁RUbberMagnet) X注塑铁氧体(ZhUSUFemte),这三种工艺依据磁晶的取向不同又各分为等方性和异方性磁体。
这些就是目前市面匕的主要永磁材料,还有一些因生产工艺原或成本原因,不能人范闱应用而淘汰,⅛CU-Ni-Fe (铜線铁)、Fe-CO-MO (铁钻钳)、Fe-CO-V (铁钻锐)、MnBi (猛钮)、AlMnC (钻猛碳)(1)、烧结做铁硼(Sintered NdFeB) ——(烧结饮铁硼永磁体经过气流磨制粉后冶炼而成,矫顽力值很高,Fl拥月极高的磁性能,其最人磁能积(BHmaX)高过铁氧体(Femte)Io倍以上。
其本身的机械性能亦相当之好,可以切割加工不同的形状和钻孔。
高性能产詁的最高工作温度可达200摄氏度。
由於它的物质含屋容易导致锈蚀,所以根据不同要求必须对表面进行不同的涂层处理。
(如镀Zn,Ni,AU J EPoXy等)。
非常坚硕利脆、有高抗退磁性、高成本/性能比例、不适用于高工作温度):(2)、粘结钱铁硼(BOndedNdFeB)——粘结钱铁硼是将做铁硼粉末与树脂、塑胶或低熔点金属等粘结剂均匀混合,然后用压缩、挤压或注射成型等方法制成的复合型饮铁硼永磁体。
产品一次成形,无需二次加工、口J直接做成各种复杂的形状。
粘结钱铁硼的各个方向都右•磁性,町以加工成饮铁硼压缩模具和注塑模具。
粽密度离、磁性能极佳、耐腐蚀性好、温度稳定性好。
(3)、注塑钱铁硼(ZhUSU NdFeB)——仃极高之精确度、容易制成各向异性形状复杂的薄樂环或薄磁体2.烧结铁氧体(Sintered Ferrite)的主要原料包括BaFel2019和SrFeI2019,依据磁晶的取向不同分为等方性和异方性磁体。
Waytop旋转电磁铁的种类
旋转电磁铁,英文名称是:Rotary solenoid.是一种通过流过线圈的电流产生磁场来驱动电磁铁转动件来工作的电气部件,能完成预期动作的一种自动化执行元件。
因响应快,无需气源,体积小,使用直流安全电压,越来越多的自动化场合选用了Waytop旋转电磁铁。
日本的电磁铁技术走在世界先进的地位,目前新电元,鹰野二个品牌的产品线比较齐全。
从纺织行业到电子设备行业,都可以看到他们的产品。
旋转电磁铁因结构紧凑,寿命长等特点,在国内的发展也有喜人的进步。
随着光学镜头快门,激光快门,分选料,锅炉风门控制,交通测量切换,快速切速,震动敲击,动感仿真等场合的需求,旋转电磁铁行业在国内得到了飞速的发展。
特别是应用于银行点钞设备,高铁自动售票系统,自动化设备,游艺设备,纺织设备等行业的产品。
目前国内厂家常见的Waytop旋转电磁铁主要有以下四大类别,分别是:弹子转角旋转电磁铁M340/M400/M490/M491/M590/M591系列,双向自保持转角旋转电磁铁WCG50系列/WCGF38系列,平面转角旋转电磁铁WCGP50系列,斜面转角电磁铁WCGX50系列。
其中弹子转角旋转电磁铁按旋转角度常见有25度,45度,75度,95度四种角度,按工作时的旋转方向分为左旋和右旋。
此类型电磁铁断电是依靠断电自复位。
双向自保持转角旋转电磁铁的旋转范围为30度-100度,须依靠外部限位块来定位,因内部使用永磁体,能实现断电自保持,也能输出较大的扭矩。
按形状可分为圆形,方形。
因行业专用现有ATM机专用清分电磁铁,
平面转角旋转电磁铁,旋转角度为30-120度,可订做内部限位的产品,轴承使用角向轴承,永磁铁选用钕铁硼,能实现大扭矩的输出。
斜面转角电磁铁,是用CNC加工配对的斜面凸轮,当线圈通电时,转子和定子产生相对旋转运动。
工作时,无轴向间隙。
在选用旋转电磁铁时,须提供以下参数给厂家:1,旋转角度,2,旋转方向、3,旋转扭力,4,断电复位方式,5,通电时间、断电时间,6,工作电压,7,工作环境,8,安装方式,9,轴的输出方式和是否需要键位。
