第五章电路的暂态过程分析初始状态过渡状态新稳态t 1U Su ct0?动态电路：含有动态元件的电路，当电路状态发生改变时需要经历一个变化过程才能达到新的稳态。

上述变化过程习惯上称为电路的过渡过程。

iRU SKCu C +_R i +_U S t =0一、什么是电路的暂态过程K 未动作前i = 0u C = 0i = 0u C = U s K 接通电源后很长时间C u C +_R i+_U S二、过渡过程产生的原因。

(1). 电路内部含有储能元件L 、M 、C能量的储存和释放都需要一定的时间来完成(2). 电路结构、状态发生变化支路接入或断开，参数变化(换路)三、动态电路与稳态电路的比较：换路发生后的整个变化过程动态分析微分方程的通解任意激励微分方程稳态分析换路发生很长时间后重新达到稳态微分方程的特解恒定或周期性激励代数方程一、电容元件§5-1 电容与电感元件uCi+_q i)()(t Cu t q =dtdu Cdt dq i ==电荷量q 与两极之间电压的关系可用在q -u 平面上可用一条曲线表示，则称该二端元件称为电容元件。

当u ，i 为关联方向时，i =C d u /d t ；u ，i 为非关联方向时，i =–C d u /d t 。

二、电感元件+–u (t)i (t)Φ(t)N uLi+_()()()()t Li t d di t u t Ldt dtψψ===任何时刻，电感元件两端的电压与该时刻的电流变化率成正比。

Φi交链的磁通链与产生该磁通的电流的关系可用在Ψ-i 平面上可用一条曲线表示，则称该二端元件为电感元件。

ti Le d d -=韦安（ψ~i ）特性αψi二. 线性电感电压、电流关系：由电磁感应定律与楞次定律i , φ右螺旋e , φ右螺旋u , e 一致u , i 关联tiLe u d d =-=φi+–u –+e uL i+_§5-2 换路定则与初值的确定t = 0+与t = 0-的概念设换路在t =0时刻进行。

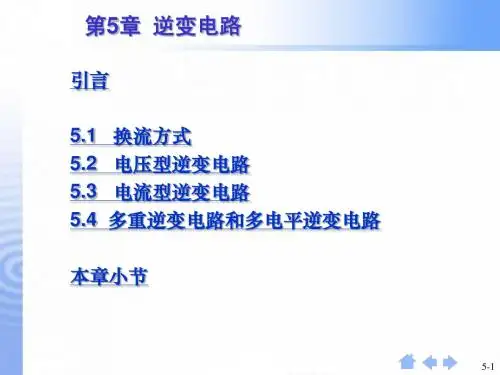

第五章逆变电路一.换流方式1.分类：器件换流、电网换流、负载换流、强迫换流2.器件换流：适用于全控型器件●其余三种方式：针对晶闸管●器件换流和强迫换流属于自换流●电网换流和负载换流属于外部换流●当电流不是从一个支路向另一个支路转移，而是在支路内部终止流通而变为零，则称为熄灭二.逆变1.逆变电路的概念以及组成：与整流相对应，直流电变成交流电，它由逆变桥、控制逻辑和滤波电路组成●逆变：把直流电转变成交流电，整流的逆过程。

●交流侧接电网，为有源逆变●交流侧接负载，为无源逆变●既工作在整流状态又工作在逆变状态，称为变流电路。

2.逆变电路的分类：根据直流侧电源性质的不同●直流侧是电压源：电压型逆变电路又称为电压源型逆变电路●直流侧是电流源：电流型逆变电路又称为电流源型逆变电路3.产生逆变的条件：●有直流电动势，其极性和晶闸管导通方向一致，其值大于变流器直流侧平均电压●晶闸管的控制角α>π/2，使Ud为负值●半控桥或有续流二极管的电路，因其整流电压u d不能出现负值，也不允许直流侧出现负极性的电动势，故不能实现有源逆变●欲实现有源逆变，只能采用全控电路4.逆变和整流的区别：控制角α不同●0<α<π/2时，电路工作在整流状态●π/2<α<π时，电路工作在逆变状态5.把a>π/2时的控制角用π-α=β表示，β称为逆变角●逆变角β和控制角α的计量方向相反，其大小自β=0的起始点向左方计量6.逆变电路的基本工作原理：●逆变电路最基本的工作原理：改变两组开关切换频率，可改变输出交流电频率●电阻负载时，负载电流i o和u o的波形相同，相位也相同●阻感负载时，i o相位滞后于u o，波形也不同7.逆变失败的原因：●触发电路工作不可靠，不能适时、准确地给各晶闸管分配脉冲，脉冲丢失、脉冲延时，致使晶闸管不能正常换相●晶闸管发生故障，该断时不断，或该通时不通●交流电源缺相或突然消失●换相的裕量角不足，引起换相失败8.三相桥整流电路有源逆变状态时各电量的计算：●U d=-1.35U2cosβ●输出直流电流的平均值亦可用整流的公式I d=(U-E)/R∑●每个晶闸管导通2π/3，故流过晶闸管的电流有效值I VT=I d/√3=0.577I d●从交流电源送到直流侧负载的有功功率Pd=R∑I d2+E M I d●在三相桥式电路中，变压器二次侧线电流的有效值I2=√2I VT=√(2/3)I d=0.816I d9.确定最小逆变角βmin的依据：●逆变时允许采用的最小逆变角β应等于βmin=δ+γ+θ●δ晶闸管的关断时间t q折合的电角度，t q大的可达200~300ms，折算到电角度约4︒~5︒●γ换相重叠角，随直流平均电流和换相电抗的增加而增大●θ安全裕量角，主要针对脉冲不对称程度一般可达5︒约取为10︒●βmin一般取30︒~35︒三.电压型逆变电路1.电压型逆变电路的特点：●直流侧为电压源或并联大电容，直流侧电压基本无脉动●输出电压为矩形波，输出电流因负载阻抗不同而不同●阻感负载时需提供无功功率，为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂并联反馈二极管四.单相电压型逆变电路1.半桥逆变电路●优点：电路简单，使用器件少●缺点：输出交流电压幅值为U d/2，且直流侧需两电容器串联，要控制两者电压均衡●应用：用于几kW以下的小功率逆变电源、单相全桥，三相桥式都可看成若干个半桥逆变电路的组合2.全桥逆变电路特点●共四个桥臂，可看成两个半桥电路组合而成●两对桥臂交替导通180°●输出电压合电流波形与半桥电路形状相同，幅值高出一倍●改变输出交流电压的有效值只能通过改变直流电压U d来实现●基波的幅值U o1m=4U d/π=1.27U d●基波的有效值U o1=2√2U d/π=0.9U d3.带中心抽头变压器的逆变电路与全桥电路的比较：●比全桥电路少用一半开关器件●器件承受的电压为2U d，比全桥电路高一倍●必须有一个变压器五.三相电压型逆变电路1.三个单相逆变电路可组合成一个三相逆变电路2.基本工作方式：180°导电方式●每桥臂导电180°，同一相上下两臂交替导电，各相开始导电的角度差120°●任一瞬间有三个桥臂同时导通●每次换流都是在同一相上下两臂之间进行，也称为纵向换流3.负载各相到电源中点N'的电压：U相，1通，u UN'=U d/2，4通，u UN'=-U d/24.负载线电压：●u UV=u UN'-u VN'●u VW=u VN'-u WN'●u WU=u WN'-u UN'5.负载相电压：●u UN=u UN'-u NN'●u VW=u VN'-u NN'●u WU=u WN'-u NN'6.负载中点和电源中点间电压7.负载三相对称时有u UN+u VN+u WN=08.输出线电压有效值U UV=0.816U d●其中基波幅值U UV1m=2√3U d/π=1.1U d●基波有效值U UV1=U UV1m/√2=√6/πU d=0.78U d9.输出线电压有效值U UN=0.471U d●其中基波幅值U UN1m=2U d/π=0.637U d●基波有效值U UN1=U UV1m/√2==0.45U d六.电流型逆变电路1.电流型逆变电路主要特点●直流侧串大电感，电流基本无脉动，相当于电流源●交流输出电流为矩形波，与负载阻抗角无关输出电压波形和相位因负载不同而不同●直流侧电感起缓冲无功能量的作用，不必给开关器件反并联二极管●换流方式有负载换流、强迫换流七.单相电流型逆变电路1.工作方式为负载换相2.工作分析：一个周期内有两个导通阶段和两个换流阶段●基波电流有效值I ol=4I d/√2π=0.9I d●负载电压有效值U o和直流电压U d的关系Uo=1.11Ud/cosφ3.自励方式：工作过程中，感应线圈参数随时间变化，必须使工作频率适应负载的变化而自动调整4.固定工作频率的控制方式称为他励方式七.三相电流型逆变电路1.电路分析：基本工作方式是120°导电方式，每个臂一周期内导电120°，每个时刻上下桥臂组各有一个臂导通，换流方式为横向换流2.输出电流波形和负载性质无关，正负脉冲各120°的矩形3.串联二极管式晶闸管逆变电路●主要用于中大功率交流电动机调速系统●是电流型三相桥式逆变电路●各桥臂的晶闸管和二极管串联使用●120°导电工作方式●强迫换流方式，电容C1~C6为换流电容●换流阶段分为恒流放电和二极管换流两个阶段八.多重逆变电路1.电压型逆变电路输出电压是矩形波，●电流型逆变电路输出电流是矩形波，含有较多谐波●多重逆变电路把几个矩形波组合起来，接近正弦●多电平逆变电路输出较多电平，使输出接近正弦2.两个单相全桥逆变电路组成，输出通过变压器T1和T2串联起来●输出波形：两个单相的输出u1和u2是180°矩形波3.多重逆变电路有串联多重和并联多重两种●串联多重——把几个逆变电路的输出串联起来，多用于电压型●并联多重——把几个逆变电路的输出并联起来，多用于电流型4.三相电压型二重逆变电路的工作原理●由两个三相桥式逆变电路构成，输出通过变压器串联合成●两个逆变电路均为180°导通方式，逆变桥II的相位逆变桥I滞后30°●T1为Δ/Y联结，线电压变比为1：√3，T2一次侧Δ联结，二次侧两绕组曲折星形接法，其二次电压相对于一次电压而言，比T1的接法超前30°，以抵消逆变桥II比逆变桥I滞后的30°这样，u U2和u U1的基波相位就相同●如果T2和T1，一次侧匝数相同，为了使U u2和U u1基波幅值相同，T2和T1二次侧间的匝比就应为1/√35.以N’为参考点，输出相电压有U d/2和-U d/2两种电平，称为两电平逆变电路6.三电平逆变电路也称中点钳位型逆变电路：每桥臂由两个全控器件串联构成，两者中点通过钳位二极管和直流侧中点相连7.线电压的电平：●相电压相减得到线电压●两电平逆变电路的输出线电压有±Ud和0三种电平●三电平逆变电路的输出线电压有±U d、±U d/2和0五种电平●三电平逆变电路输出电压谐波可大大少于两电平逆变电路●三电平逆变电路每个主开关器件承受电压为直流侧电压的一半。

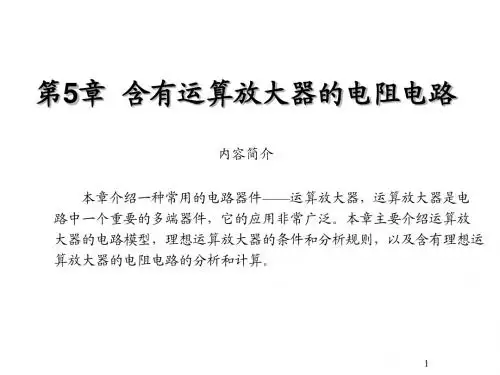

电路(第五版).-邱关源原著-电路教案 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN第5章 含有运算放大器的电阻电路本章重点1、理想运算放大器的两个特性；2、节点法分析含理想运算放大器的电阻电路。

本章难点分析电路时理解虚断、虚短的含义。

教学方法本章是通过一些典型电路讲述了含运算放大器的电阻电路的分析方法。

采用讲授为主，自学为辅的教学方法。

共用2课时。

通过讲例题加以分析，深入浅出，举一反三，理论联系实际，使学生能学会学懂。

授课内容运算放大器是一种电压放大倍数很高的放大器，不仅可用来实现交流信号放大，而且可以实现直流信号放大，还能与其他元件组合来完成微分、积分等数学运算，因而称为运算放大器。

目前它的应用已远远超出了这些范围，是获得最广泛应用的多端元件之一。

5.1运算放大器的电路模型一、电路符号a 端—－反相输入端：在o 端输出时相位相反。

b 端—－同相输入端：在o 端输出时相位相同。

o 端—－输出端A —－放大倍数，也称作“增益”（开环放大倍数：输入端不受o 端影响）。

''''''()o ao bo o o b a u Au u Au u u u A u u =-=⇒=+=-差动输入方式二、端口方程：()o b a u A u u =- 三、电路模型：i o ioR R R R ----输入电阻输出电阻高输入，低输出电阻，A o b a a + _ a u _ + A b + _ b u -15V 0u _ + +__+a _+ +a ub u a ii R()b a A u u - Ro 0u b i0,""0000,""a i b o b a b a i R i R u u u u a b A ≈⎫→∞⎬≈⎭→⎫-≈≈⎬→∞⎭理想状态下，虚断电流可以为，但不能把支路从电路里断开。
