顶管施工专项施工方案1. 项目背景顶管工程是一种常用的地下管线施工技术，广泛应用于城市地下管线的敷设。
该工程的施工方案包括项目背景、施工目标、关键工序、安全措施等内容，下面将详细介绍顶管施工专项施工方案。
2. 施工目标顶管施工的目标是安全、高效、质量保证地完成管线敷设工作。
具体而言，施工目标包括： - 完成规定的工期要求； - 保证施工过程中的安全生产； - 保证施工质量，确保管道的牢固性和密封性； - 保证施工现场的整洁和环境保护。
3. 关键工序顶管施工包括多个关键工序，下面简要介绍几个重要的工序： 1. 前期准备：施工前应组织专业人员进行现场踏勘，了解地下管线的具体情况，确定施工方案，并进行必要的前期准备工作，如材料和设备的准备。
2.预制工作：根据设计要求，制作顶管的预制块，包括预制顶管、接管、过渡管等，确保预制品质量合格。
3.掘进安装：根据设计要求，确定掘进方向和起讫点，并采用合适的掘进机械进行掘进施工，确保工程施工的准确性和稳定性。
4.管线敷设：根据顶管的尺寸和设计要求，采用专业设备将顶管准确安装在预制块上，并进行必要的固定和密封处理，确保管线的牢固和密封。
5.管线连接：将敷设好的顶管与原有管线进行连接，确保连接点的严密和稳固。
6.后期处理：施工结束后，对施工现场进行清理整理，检查和测试顶管施工质量，确保工程的完整性和稳定性。
4. 安全措施为了确保施工过程中的安全，需要采取以下措施： - 严格遵守相关的安全操作规程和施工规范； - 确保施工人员经过安全培训，并持有相关证件； - 组织专业人员对施工现场进行定期巡查和安全检查； - 配备必要的安全设备和防护用品，并进行良好的维护和管理； - 在施工现场设置明显的安全警示标志，确保施工人员的安全意识； - 积极与相关部门和单位进行安全联络和协调。
为确保顶管施工质量，需要采取以下控制措施： - 严格按照设计要求和规范进行施工操作； - 对质量关键点进行检查和测试，如顶管预制品的尺寸、焊缝的质量等； - 建立健全的质量档案，记录施工过程的关键环节和技术资料； - 配备专业的施工监理人员，对施工过程进行监督和指导； - 定期组织质量验收，确保施工质量符合相关标准和规范。
顶管的施工方案顶管施工方案一、项目概况本项目为顶管工程，施工范围包括道路改造、管线迁移、绿化恢复等工作。
二、施工组织1. 建立项目部，由专业顶管施工管理人员组成，负责统筹协调施工工作。
2. 设立施工指挥部，负责各施工队伍的协调与指导，确保施工进度和质量。
三、施工方案1. 施工准备（1）查看施工图纸，确定施工范围、施工方法以及材料配备；（2）制定施工计划，明确各施工环节的工期和工作内容；（3）组织施工队伍，安排人员岗位，进行技术交底和安全培训。
2. 施工过程（1）道路改造：按照施工图纸要求，采用机械开挖或手工开挖方式，清理路面杂物，保证道路畅通。
（2）管线迁移：根据管线迁移方案，采用开挖、铺设、连接等方式，迁移各种管线，并确保管线安全稳定。
（3）顶管施工：按照顶管工艺，采用导向钻进（HDD）技术，进行顶管施工，同时进行管线的连接和灌浆修复工作。
（4）绿化恢复：在施工结束后，对道路进行表面修复，进行绿化恢复工作，保证工程完美竣工。
四、施工安全1. 制定施工安全管理方案，明确施工现场的安全责任和安全措施；2. 做好安全教育培训工作，要求施工人员严格遵守安全操作规程；3. 设置施工警示标志，确保施工现场安全有序；4. 做好施工现场的消防工作，防止火灾事故的发生；5. 加强对施工人员的动作监控，保证施工期间的工作安全。
五、施工质量控制1. 按照图纸要求、规范要求，制定施工工艺和质量控制方案；2. 采用质量检测仪器，对施工过程进行实时监测，确保施工质量；3. 对施工过程和施工成果进行全面检查，强化质量监督。
若发现质量问题，及时进行整改；4. 做好施工记录，确保施工质量可追溯。
六、环保措施1. 确保施工期间的垃圾、废水、废弃物等的正确处理，符合环保要求；2. 采用低噪音、低排放的机械设备，减少施工对周边环境的污染；3. 进行施工前、施工中、施工后的环境监测，控制环境污染的发生。
七、施工期限和进度安排根据项目规模和施工难度，制定合理的工期计划并进行进度安排，确保按时完成施工任务。

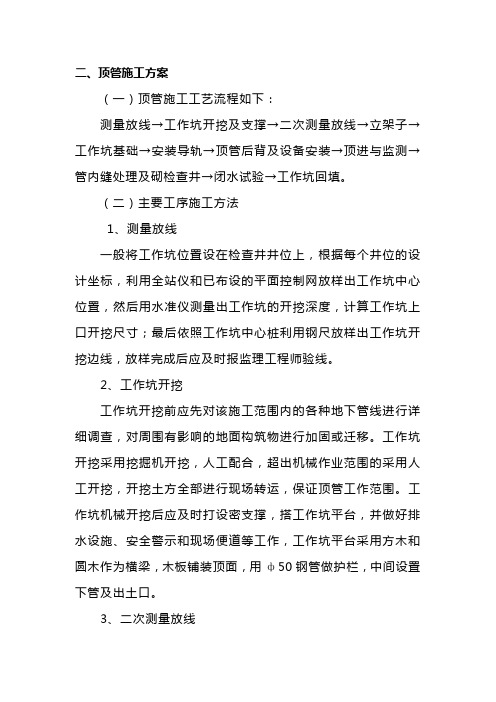

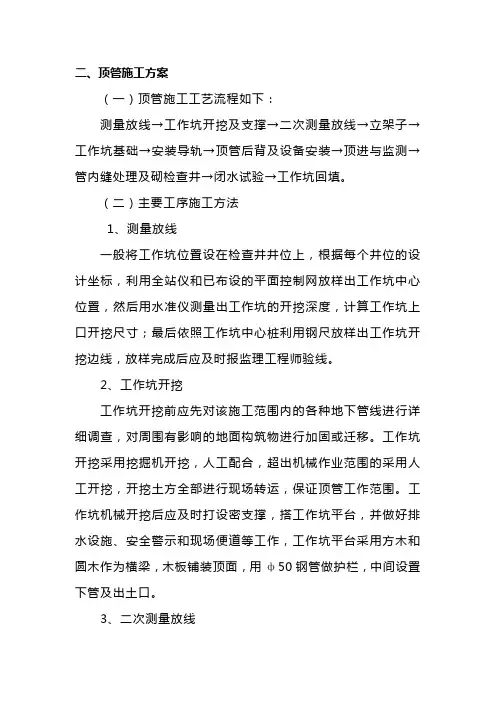

二、顶管施工方案（一）顶管施工工艺流程如下：测量放线→工作坑开挖及支撑→二次测量放线→立架子→工作坑基础→安装导轨→顶管后背及设备安装→顶进与监测→管内缝处理及砌检查井→闭水试验→工作坑回填。
（二）主要工序施工方法1、测量放线一般将工作坑位臵设在检查井井位上，根据每个井位的设计坐标，利用全站仪和已布设的平面控制网放样出工作坑中心位臵，然后用水准仪测量出工作坑的开挖深度，计算工作坑上口开挖尺寸；最后依照工作坑中心桩利用钢尺放样出工作坑开挖边线，放样完成后应及时报监理工程师验线。
2、工作坑开挖工作坑开挖前应先对该施工范围内的各种地下管线进行详细调查，对周围有影响的地面构筑物进行加固或迁移。
工作坑开挖采用挖掘机开挖，人工配合，超出机械作业范围的采用人工开挖，开挖土方全部进行现场转运，保证顶管工作范围。
工作坑机械开挖后应及时打设密支撑，搭工作坑平台，并做好排水设施、安全警示和现场便道等工作，工作坑平台采用方木和圆木作为横梁，木板铺装顶面，用ф50钢管做护栏，中间设臵下管及出土口。
3、二次测量放线在工作坑内支撑加固工作以及坑内土方基本出完以后进行二次测量放线，主要包括：坑里引测两个监测控制水准点，四个管位中线点，要求选点位臵稳固不易碰撞，监测控制操作方便精确，每周复测一次。
4、立顶管架子顶管四腿架子配合卷扬机用来下管和出土，四腿架子基础采用C30砼扩大基础50×50cm，厚度40cm。
要求四腿砼基础水平误差不超过5mm，利用25t吊车吊装顶管架子，安装平稳后用钢丝绳和角钢将四条支腿连接成一个整体。
最后用彩条布在顶管架上搭设防雨棚。
5、工作坑基础要求基础宽度比管外径大40cm，根据管位中线在坑内放样出基础尺寸，顶管工作坑基础采用30cm厚3：7灰土垫层，30cm 厚C20砼平基，基础以外的范围可采用素土回填夯实，同时应设臵集水坑。
6、安装导轨安装导轨以便保证管子的顶进方向，其安装质量直接影响着管道的顶进质量，所以安装导轨，一定要精益求精。
第1篇一、工程概况本工程为某市新建的一条城市地下排水管道工程，全长约3公里，管径为DN1000mm，采用HDPE双壁波纹管。
由于施工场地受限，且部分路段穿越既有道路、地下管线等，因此决定采用顶管施工方法进行管道铺设。
二、施工准备1. 组织准备- 成立顶管工程施工项目部，明确项目经理、技术负责人、施工负责人等岗位责任。
- 组织施工人员进行技术培训和安全教育，确保施工人员具备相应的专业技能和安全意识。
2. 技术准备- 对顶管施工技术进行详细研究，包括顶管设备的选型、施工工艺、质量控制等。
- 编制顶管工程施工方案，明确施工步骤、质量要求、安全措施等。
3. 材料准备- 根据工程量，提前采购HDPE双壁波纹管、钢管、橡胶密封圈、顶管设备等材料。
- 对材料进行检验，确保质量符合设计要求。
4. 设备准备- 选择合适的顶管设备，包括顶管机、后座、导向系统、推进系统等。
- 对设备进行检验和维护，确保其性能良好。
5. 场地准备- 清理施工现场，确保施工场地平整、开阔。
- 设置施工围挡，做好安全防护措施。
三、施工工艺1. 施工流程- 测量放线：根据设计图纸，进行测量放线，确定顶管起点和终点位置。
- 前期挖掘：在顶管起点开挖工作井，井深应满足顶管设备吊装要求。
- 设备组装：将顶管机、后座、导向系统、推进系统等设备组装在顶管井内。
- 预埋管道：在顶管井内预埋管道，管道接口应采用热熔连接。
- 吊装顶管机：将顶管机吊装到顶管井内，确保其水平稳定。
- 顶管施工：启动顶管机，开始顶管施工，推进管道穿越障碍物。
- 后期回填：顶管施工完成后，进行工作井回填，并对管道进行检测和验收。
2. 顶管设备- 顶管机：采用履带式顶管机，其长度应满足管道长度要求。
- 后座：采用固定式后座，确保顶管机稳定。
- 导向系统：采用导向装置，确保管道轴线正确。
- 推进系统：采用液压系统，提供顶管动力。
3. 施工技术- 顶管施工前，应对地下管线、地下障碍物进行探测，确保管道安全穿越。
顶管施工专项施工方案一、前期准备工作在进行顶管施工前，必须做好充分的前期准备工作，包括以下几个方面：1.施工图纸评审由专业的工程师和技术人员对施工图纸进行仔细评审，确保施工方案合理、可行。
2.施工现场勘察施工前必须对施工现场进行全面的勘察，包括地质环境、地形状况等方面的调查，为后续施工提供准确的数据支持。
3.材料准备准备好所需的材料，包括管子、配件、机械设备等，确保施工过程中不会因为材料不足而延误进度。
二、施工工艺流程1.准备工作在施工前，对施工现场进行清理和布置，确保施工区域空旷，方便施工作业进行。
2.基础处理进行基础处理工作，包括开挖、支撑、道路铺设等，为后续的顶管施工做好准备工作。
3.顶管安装根据设计要求，安装好顶管及相关管件，确保安装位置准确、牢固。
4.管道连接进行管道的连接和密封工作，确保管道连接牢固、密封性好。
5.试压验收对已安装好的管道进行试压验收，确保管道质量符合标准要求，无渗漏现象。
三、安全措施在顶管施工过程中，必须严格遵守相关安全规定，确保施工现场的安全。
包括但不限于：•施工人员必须穿着安全防护服装•施工现场必须设置警示标识•施工前必须进行安全交底•严格控制施工现场的火源四、施工质量控制在施工过程中，必须进行严格的质量控制，包括但不限于：•施工过程中的质量检查•施工材料的质量验收•施工工艺的合理调整五、施工后收尾工作在顶管施工完成后，进行施工现场的清理和复原工作，确保施工现场整洁有序。
以上是对顶管施工专项施工方案的简要介绍，具体施工过程还需根据实际情况进行具体设计和调整。
顶管施工方案(完整版)范本1：顶管施工方案(完整版)1. 引言1.1 项目背景1.2 项目目标1.3 项目范围2. 施工方案概述2.1 施工目标2.2 施工策略2.3 施工方法2.3.1 预处理工作2.3.2 顶管安装2.3.3 管道连接2.3.4 封孔与回填2.4 施工组织2.4.1 人员组织2.4.2 设备与材料组织2.5 安全措施3. 项目准备3.1 前期工作3.2 设计审查3.3 材料采购与检查3.4 设备准备4. 水平定向钻顶管施工流程4.1 钻孔4.1.1 钻孔设备选择与调试4.1.2 钻孔程序设置4.2 管道铺设与安装4.2.1 管道制作与检查4.2.2 顶管安装准备工作4.2.3 顶管施工过程4.3 补强与回填4.3.1 补强材料选择与施工4.3.2 回填处理5. 施工质量控制5.1 质量控制流程5.2 施工质量检查与验收6. 环境保护6.1 施工对环境的影响6.2 环境保护措施与处理方法6.3 废弃物处理7. 进度计划与风险管理7.1 施工进度计划制定7.2 风险分析与应对措施8. 项目交付与验收8.1 施工完工报告8.2 竣工验收9. 经济投资与成本控制9.1 施工费用估算9.2 成本控制与变更管理10. 附件罗列出本所涉及附件如下：1. 项目设计文件2. 施工图纸3. 设备调试记录4. 环境评估报告5. 安全生产许可证6. 竣工验收报告本所涉及的法律名词及注释：1. 建设工程质量管理条例：对建设工程质量管理工作进行规范和监督的法规。
2. 环境保护法：规定了环境保护的基本原则和责任制度。
3. 建设项目环境影响评价管理办法：对建设项目进行环境影响评价的管理办法。
范本2：顶管施工方案(详细版)1. 引言1.1 项目背景1.2 项目目标1.3 项目范围2. 施工方案概述2.1 施工目标与要求2.2 施工策略与原则2.3 施工方法与工艺2.3.1 土层分析与设计2.3.2 顶管施工设备与材料2.3.3 施工工艺流程2.4 安全与环保措施2.4.1 安全管理要求2.4.2 环保管理要求3. 施工前准备3.1 工程测量与设计3.2 设备与材料采购3.3 人员组织与培训3.4 施工现场准备4. 施工过程与方法4.1 成桩工程4.1 打桩工艺流程4.2 顶管施工4.2.1 顶管施工工艺流程4.2.2 施工质量控制4.3 回填与平整4.3.1 回填材料与方法4.3.2 平整与修复5. 管网连接5.1 管道连接工艺5.2 连接质量控制6. 环境保护与安全管理6.1 环境保护措施6.2 安全管理与应急预案6.3 废弃物处理7. 质量控制与验收7.1 施工质量控制要求7.2 施工质量验收标准8. 进度管理与风险控制8.1 施工进度计划8.2 风险识别与应对措施9. 项目总结与经验总结9.1 施工总结报告9.2 经验总结与改进意见10. 附件清单罗列出本所涉及附件如下：1. 工程测量与设计报告2. 设备与材料购置合同3. 人员组织与培训记录4. 环境保护与安全管理方案5. 施工质量控制记录6. 施工进度计划与变更控制本所涉及的法律名词及注释：1. 建设工程质量管理条例：国家建设工程质量管理工作的法规标准，确保工程质量符合要求。
顶管施工工程施工方案一、工程概况顶管施工工程，是指在地下空间环境受限条件下，通过顶管技术，对现有桩基础进行加固处理，以增加其承载能力，保证工程安全进行施工的一项工程。
该工程所在位置位于城市中心区域，周边道路繁忙，人口密集，对施工条件提出了较高的要求。
本施工方案根据实际情况制定，旨在确保工程质量和安全，减少对周边环境的影响。
二、工程内容1. 工程地点：本工程地点位于城市中心区域，临近商业中心，地下空间环境受限，周边有地铁、地下管道等设施存在，对施工条件提出了一定限制。
2. 工程范围：本次顶管施工工程范围涵盖一定区域内的桩基础加固工程，包括对现有桩基础进行加固处理，增加其承载能力。
3. 工程要求：本次施工工程的主要要求是保证工程质量和安全，减少对周边环境的影响。
施工过程中要严格按照相关法规和标准进行操作，确保施工质量。
4. 工程时间：本次施工工程的时间安排为3个月，包括前期准备、施工实施、后期验收等。
三、施工方案1. 前期准备（1）调查勘测：在开始施工前，要对施工地点进行详细的勘测调查，了解地下空间情况和现有桩基础情况，为后续施工提供数据支持。
（2）材料准备：根据设计图纸和工程需要，对所需材料进行准备，确保施工过程中能够及时供应所需材料。
（3）人员培训：组织施工人员进行相关培训，包括安全操作规程、施工技术等，确保施工人员具备足够的技术水平和安全意识。
2. 施工实施（1）工地秩序：在施工过程中，要严格控制工地秩序，保持施工现场整洁，避免杂物堆放，确保施工安全。
（2）施工操作：根据设计要求和技术要求，组织施工人员进行加固处理，采用专业设备和工艺，确保工程质量。
（3）安全措施：在施工过程中，要严格执行相关安全规定，保证施工人员的人身安全，避免安全事故的发生。
3. 后期验收（1）工程检验：施工完成后，要进行验收检查，确保施工质量达到设计要求，并对存在的问题进行整改。
（2）项目总结：对整个施工过程进行总结，包括工程质量、施工进度、安全管理等方面，为今后类似工程提供参考。

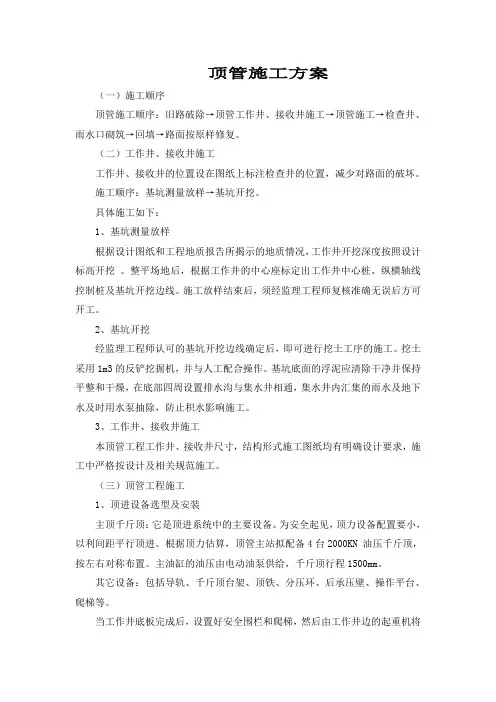

顶管施工方案（一）施工顺序顶管施工顺序：旧路破除→顶管工作井、接收井施工→顶管施工→检查井、雨水口砌筑→回填→路面按原样修复。
（二）工作井、接收井施工工作井、接收井的位置设在图纸上标注检查井的位置，减少对路面的破坏。
施工顺序：基坑测量放样→基坑开挖。
具体施工如下：1、基坑测量放样根据设计图纸和工程地质报告所揭示的地质情况，工作井开挖深度按照设计标高开挖。
整平场地后，根据工作井的中心座标定出工作井中心桩、纵横轴线控制桩及基坑开挖边线。
施工放样结束后，须经监理工程师复核准确无误后方可开工。
2、基坑开挖经监理工程师认可的基坑开挖边线确定后，即可进行挖土工序的施工。
挖土采用1m3的反铲挖掘机，并与人工配合操作。
基坑底面的浮泥应清除干净并保持平整和干燥，在底部四周设置排水沟与集水井相通，集水井内汇集的雨水及地下水及时用水泵抽除，防止积水影响施工。
3、工作井、接收井施工本顶管工程工作井、接收井尺寸，结构形式施工图纸均有明确设计要求，施工中严格按设计及相关规范施工。
（三）顶管工程施工1、顶进设备选型及安装主顶千斤顶：它是顶进系统中的主要设备。
为安全起见，顶力设备配置要小，以利间距平行顶进。
根据顶力估算，顶管主站拟配备4台2000KN 油压千斤顶，按左右对称布置。
主油缸的油压由电动油泵供给，千斤顶行程1500mm。
其它设备：包括导轨、千斤顶台架、顶铁、分压环、后承压壁、操作平台、爬梯等。
当工作井底板完成后，设置好安全围栏和爬梯，然后由工作井边的起重机将上述设备吊入井内按要求的精度安装。
2、井地面设备选型及布置液压系统：包括高压油泵、控制阀、溢流阀和油管油箱等，其作用是对主顶千斤顶和机头纠偏千斤顶组提供压力油。
本工程配置5套液压系统，高压油泵为31.5Mpa。
油泵流量18L/min。
起重设备：采用16T—25T的吊车吊装不同管径的管道。
3、顶管顶进当井内、井外的准备工作全部完成后，可将机头吊放到井内导轨上，调整好方向，开始顶管，据管道中心线位置，在工作井上方吊线控制顶管方向，顶管方向控制得好，整条管道才有可能顶好，顶管方向不好，整条管道就难于顶好，故必须严格控制顶管方向精度，采用跟踪测量，随时调整方向及高程偏差。
顶管施工方案5篇第一篇：顶管施工方案一、顶管施工方案工程概况工程概况工程概况该工程为综合管廊工程的一部分，由于化章街及综合通道交通繁忙、疏解困难，支管廊明挖施工无法进行，因此过路支管廊采用DN1500、DN2000的钢筋混凝土套管，采用顶管施工工艺。
其中综合通道支管为DN2000钢筋混凝土套管，埋深1000mm，顶管长度63米；综合通道燃气支管为DN1500钢筋混凝土套管，埋深2000mm，顶管长度59米。
场地工程地质情况地勘资料不详工艺选择顶管施工根据业主提供的地堪资料及现场实际勘察情况选用人工掘进顶管施工或水冲式机头顶管施工两种工艺。
然后在工作坑内借助顶进设备，把敷设的管子按设计中线和高程的要求顶入，并用水力或小车将土从管中运出。
掘进顶管采用企口钢筋混凝土管。
施工准备 1.生产准备⑴进行施工测量和放线工作。
⑵确定管线范围内及施工用地内所有障碍物，如管线、电线杆、高架桥墩等的准确位置。
现场调查顶管地段内主要障碍物有排水管、供水管、水掣井、电力电讯管道和渠箱位置和标高，地面交通情况较复杂。
⑶按施工平面布置图修建临时设施，安装临时用水、用电线路，并试水、试电、修好临时排水沟。
⑷订购所需铁井盖、井圈。
⑸进行顶管所用非标准设备的安装。
2.技术准备⑴组织现场施工人员学习，审查施工图纸和进行各专业图纸会审，进行设计要求和施工技术交底。
⑵编制好顶管施工工艺卡，做好顶管施工人员的再培训工作。
⑶绘制临时工程及施工非标准设备工具图纸。
主要项目施工方法1、管节与接头由于本管道为污水管道，为防止污水渗漏和地下水涌入，管节间必须有可靠的防水措施。
顶管管材采用企口加强型钢筋混凝土管，双层钢筋网在端部加密。
接头采用“T”形钢板套环。
钢套环厚度6毫米，管端面安装“O”形橡胶止水环，顶进完毕后填塞环氧树脂砂浆。
2、工作坑的布置工作坑是顶管施工的工作场所。
其位置可根据以下条件确定: ⑴根据管线设计，工作坑可选在检查井处；⑵单向顶进时，应选在管道下游端，以利排水；⑶考虑地形和土质情况,有无可利用的原土后背；⑷工作坑与可能穿越的建筑物要有一定安全距离；⑸距水、电源较近的地方等。
第1篇一、工程概况1. 工程名称：XX城市排水管道工程2. 工程地点：XX市XX区3. 工程规模：本工程为XX城市排水管道工程，全长约XX公里，主要建设内容包括顶管施工、管道铺设、检查井及雨水口等配套设施建设。
4. 工程特点：本工程地处城市繁华地段，施工场地狭小，周边建筑物密集，地下管线复杂，施工难度较大。
二、顶管施工概述1. 顶管施工原理：顶管施工是一种不开挖地面的管道施工方法，通过顶管机将管道从工作井中顶进至接收井，实现管道的铺设。
2. 顶管施工特点：顶管施工具有施工速度快、对周边环境影响小、适应性强等特点。
三、顶管施工方案1. 施工准备（1）施工组织成立顶管施工领导小组，负责顶管施工的组织、协调和管理工作。
（2）人员配备根据工程规模和施工要求，配备充足的施工人员，包括顶管施工技术人员、操作人员、管理人员等。
（3）设备准备根据工程需要，准备顶管机、挖掘机、运输车辆、测量仪器等设备。
2. 施工工艺（1）顶管机选择根据工程地质条件和管道直径，选择合适的顶管机。
本工程采用螺旋钻式顶管机。
（2）顶管施工流程1）现场勘查：对顶管线路进行现场勘查，了解地质条件和地下管线情况。
2）工作井施工：按照设计要求，挖掘工作井，确保井内空间满足顶管机施工要求。
3）导向系统设置：设置导向系统，确保顶管机沿设计线路顶进。
4）顶管施工：启动顶管机，按照设计要求进行顶管施工。
5）接收井施工：在顶管施工过程中，挖掘接收井，确保井内空间满足管道安装要求。
6）管道安装：将管道从接收井中拉出，进行管道安装。
7）检查井及雨水口施工：按照设计要求，施工检查井及雨水口。
8）管道试压及通水：对管道进行试压及通水试验，确保管道质量。
3. 施工质量控制（1）顶管机质量：顶管机应选用具有合格证书的产品，确保顶管机性能稳定。
（2）导向系统质量：导向系统应采用高精度导向设备，确保顶管机沿设计线路顶进。
（3）管道质量：管道材料应符合国家相关标准，确保管道质量。
顶管专项施工方案江西有色建设集团有限公司长城驿服务区GSCCYFJ1项目经理部2017年3月20日顶管施工方案一、工程概况：本工程为G30连霍高速永昌至山丹段服务区升级改造工程的穿越高速公路顶管施工项目，施工内容：东西区之间管道采用顶管技术，分别设置电缆（800MM）热力、消防（1000MM）的钢筋混凝土管，电缆管道设计覆土厚度为3.0m，热力、消防管道设计覆土厚度为2.8m，顶进根数总计两根，长度约34米。
顶管平面图二、编制依据：《给排水管道工程施工及验收规范》（GB50269-97）《顶管施工规范》 DG/TJ08-2049-2008 《质量评定标准与验收办法》 GB50300-2013《排水检查井图集》图集号04S531《给排水管道工程施工及验收规范》 GB50268-2008《混凝土和钢筋混凝土排水管》 GBT11836-2009 《施工技术规程》三、施工组织部署根据施工场地的实际情况和地质情况，本工程采用手撅式顶管机施工，工作井及接收井采用钢筋混凝土。
施工部署施工现场场区：施工区域采用彩色锌瓦2米高全封闭围蔽，在路边设置标志牌和反光标志，夜间设警示灯。
开挖土方随挖随运到弃土场堆放；临时用电主干线采用380V三相五线制，接通工作井；坑内及管道内照明采用12V安全交流电源供电。
供电拟采用市电和现场发电机组相结合。
顶管施工措施根据现场布置，先施工顶管工作坑。
顶管采取24小时不间断施工，以缩短工期。
（一）工艺流程1、施工程序：测量放线→确定工作井，接收井位置→井室施工→安装顶管设备，调试→顶管采购→顶管施工→闭水试验→整理内业资料→竣工验收。
（二）、工作井及接收井施工本工程共有工作井6600*6800 1座，6600*3000（长*宽）的矩形接收井1座，顶管施工完成后，工作井及接收井改成给水检查井。
1、顶管工作井施工平面布置图见图1：2、钢筋混凝土工作井和接收井施工（1）基本施工方法对钢筋混凝土工作井及接收井采取先开挖基坑，分级开挖，边坡按设计要求采用挂网喷射混凝土和浆砌片石进行支护，然后施做钢筋混凝土圆形井和矩形井，后背墙位置进行简单或加强注浆加固。
2）模板的制作：a、模板采用组合钢模，要求模板表面光滑平整，拼组尺寸偏差符合设计要求，具有足够的强度、刚度和稳定性，且拆装方便接缝严密不漏浆；b、模板安装好后检查轴线、高程，符合设计要求后加固，撑牢顶紧保证模板在浇注混凝土过程承受力后，不变形、不移位；c、模内干净无杂物，拼合平整严密；支架结构的立面、平面均应安装牢固。
支架立柱应在两个互相垂直的方向加以固定，支架支承部分必须安置在可靠坚实的地基上。
3）钢筋的加工：a、基本要求：钢筋应具有出厂质量证明书；筋表面洁净，使用前应将表面油腻、漆皮、鳞锈等除干净，钢筋平直，无局部弯折；采用冷拉方法调直钢筋时，I级钢筋的冷拉率不宜大于2%；钢筋的弯制和末端符合设计及规范要求；名种钢筋下料尺寸符合设计及规范要求；用I级钢筋制作的箍筋，其末端应做弯钩，弯钩的直径应大于受力主筋直径，且不小于箍筋直径的2.5倍。
弯钩平直部分长度，一般结构不宜小于箍筋直径5倍，有抗震要求的结构，不应小于箍筋直径的10倍。
b、成型安装要求：钢筋要按规范和设计要求连接牢固；预埋钢筋位置需准确，满足钢筋保护层的要求，井身钢筋与预埋钢筋按50%截面错开配置；钢筋骨架全部配螺旋筋点焊成型后吊装就位，并与预埋钢筋焊接，或采用现场绑扎钢筋骨架；在钢筋骨架不同高度和平面处绑扎适量的垫块，以保持钢筋在模板中的准确位置和保护层厚度。
调直钢筋时，I 级钢筋的冷拉率不宜大于2%；钢筋的弯制和末端符合设计及规范要求；名种钢筋下料尺寸符合设计及规范要求；用I级钢筋制作的箍筋，其末端应做弯钩，弯钩的直径应大于受力主筋直径，且不小于箍筋直径的2.5倍。
弯钩平直部分长度，一般结构不宜小于箍筋直径5倍，有抗震要求的结构，不应小于箍筋直径的10倍。
b、成型安装要求：钢筋要按规范和设计要求连接牢固；预埋钢筋位置需准确，满足钢筋保护层的要求，井身钢筋与预埋钢筋按50%截面错开配置；钢筋骨架全部配螺旋筋点焊成型后吊装就位，并与预埋钢筋焊接，或采用现场绑扎钢筋骨架；在钢筋骨架不同高度和平面处绑扎适量的垫块，以保持钢筋在模板中的准确位置和保护层厚度。
（4）混凝土浇注：混凝土采用搅拌站集中拌和，施工要求与注意事项如下： a、浇筑前，对支架、模板、钢筋和预埋件进行检查，模板内的杂物、积水和钢筋上的污垢清理干净；模板如有缝隙，应填塞严密，模板内面应涂刷脱模剂。
b、浇注前，检查混凝土的均匀性和坍落度。
c、对浇注混凝土使用的脚手架，应便于人员与料具上下，且必须保证安全。
d、混凝土应按一定厚度、顺序和方向分层浇筑，应在下层混凝土初凝或能重塑前浇筑上层混凝土，混凝土分层浇筑厚度不超过40cm。
e、浇筑混凝土时，采用插入式振捣棒捣固。
振捣应符合下列规定：随时观察所设置的预埋螺栓、预留孔是否移动，若发现移位时应及时校正。
②预留孔的成型设备及时抽拉松动。
③在灌注过程中应注意模板、支架等支撑情况，设专人检查，如有变形，移位或沉陷应立即校正并加固，处理后方可继续浇筑。
h、在浇筑过程中或浇筑完成时，如混凝土表面泌水较多，须在不扰动已浇筑混凝土的条件下，采取措施将水排除。
继续浇筑混凝土时，应查明原因，采取措施。
i、混凝土浇筑完成后，对混凝土裸露面应及时进行修整、抹平，减少泌水。
j、混凝土达到一定强度后，要及时洒水养护，天气干燥时还应覆盖养护。
（三）顶管施工方法顶管施工作业在工作坑内进行，操作坑内顶进后背采用钢梁，枕木结合的方式，油压千斤顶产生动力，后背提供反作用力，推动砼管向土体切入，管内的土用小车运至工作坑处提升至地面，边出土边顶进，顶入土不大于1/2根时接另一根，直至顶入长度达设要求。
1、顶进方法与作业坑的尺寸1）顶进方法采用油压千斤顶对砼管进行吃土顶进。
2）作业坑的尺寸。
A、作业坑的长度砼管长+千斤顶+后背、横梁A=4+0.8+0.6+0.6=6.0米B、作业坑的宽度为6.8米C、作业坑的深度为3米工作坑位置根据现场实际情况选定，采用直槽式开挖，从坑底上返1.2米以内不放坡，超过1.2米的部分按1：0.75放坡。
3）、后背的设计（1）后背最大顶力的计算：根据桥涵工程处施工手册测试计算，顶进的最大顶力，是构件的重量乘在摩擦系数2.5-3为最大顶力；Nmax（φ1000）=2.14T/根×15×（2.5-3）=80.25T-96.3T （2）后背宽度为3.0米（3）后背高度为2.0米2、后背、滑道、基础及支撑的施工方法1）、后背的施工方法：顶力中心在砼管管径的2/3处，后背采用枕木钢轨结合方法，枕木横放紧贴土层，钢轨紧挨枕木后背。
2）、滑道作法：滑道的宽度以计算尺寸而定，滑道枕木距砼管下皮为30毫米，滑道作法采用2根5米导轨铺设，为防砼管倾斜，做3-4个定位钢卡。
3）、基础的施工方法：本工程地质为粉砂层，略含土。
工作坑底部可采用自然土铺垫在工作坑底部即可。
3顶进与放管：1）、砼管的顶进采用320吨千斤顶一台套。
2）、砼管接口：采用平口管钢涨圈连接法。
3）、放管采用25T汽吊，为防止放管时管口扣坏，放管时用橡胶垫保护。
为防止顶进过程中砼管损坏，两根砼管应放平对齐。
（四）、管道安装1、用吊机将管道放到工作井中。
2、在工作井焊接好第一根管道后，放入顶管套管中，以此将管道全部焊接好。
3、管道做闭水试验，合格后，进行下一部工作、4、在工作井，接收井做给水检查井。
5、回填工作井及接收井。
四、施工组织与管理根据本工程的实际情况，我项目部成立定向穿越施工组，负责该工程的施工作业。
工程项目管理组织及岗位责任框图施工人员组织表五、施工准备5.1施工平面a. 施工用电需求，根据现场实际情况，采用发电机或接电；b. 施工用水、生活用水根据现场情况就近取水；5.2材料准备本工程采用定向砼顶管，由于水平定向钻铺管工程为连续施工，工程开工前，管材及各种材料提前到场。
5.3设备准备钻机及主要配套机具见下表：5.4进度计划G30连霍高速公路长城驿服务区东西区顶管工程，过路非开挖管道敷设顶管工程工期为12天。
施工进度计划表计划实施的保证措施：a. 根据工程量及地质情况，配备足够数量施工机械，人力，以保证工期按计划完成；b. 进场后调试好机械，备足备件，对施工设备全面维护和保养，降低现场设备故障率；c. 合理、科学的组织施工计划。
d. 加强控制质量关，及时解决现场发生的问题，检查每道工序。
e. 应用ISO9002质量体系、压力管道安装保证体系控制施工质量，最大限度提高一次合格率。
f. 设备和材料的运输，均提前查明路线，保证配合工程进度的需求。
g. 及时收听天气预报，提前做好异常天气的施工措施，随时调整施工部署，尽量减少天气对施工进度带来的影响。
六、施工组织部署6.1测量定位、管线探测及场地准备6.1.1测量定位放线根据施工要求的管道轴线放出钻机安装位置线、管道两端的具体轴线位置及标高；在路面上放出轴线及标高，设计详细的导向数据。
a.放出钻机的安装位置线、入土点、出土点的具体位置及标高；在入土点、出土点放出桩位及标高。
b. 放线入土点、出土点位置左右偏差不超过20mm，沿管线轴方向误差不超过40mm，并做出明显标记。
从出土点到回拖管线路必须保持直线。
c. 测量放线过程中做好各项记录，包括控制桩测量（复测）记录，转角处理方式记录、放线加桩记录。
6.1.2管线复测施工地点位于G30连霍高速旁，为了防止意外，首先对施工区域进行地下障碍物及管线复测，以确保下步顺利施工。
主要采用现场管线调查对地下金属和非金属管道进行复测，把管线种类、埋深、管材标示在现场和图纸上。
根据现场管线资料调整管道轨迹，确定定向钻穿越剖面图，确保提前避开地下障碍物及管线。
6.1.3场地准备根据现场测量放线及管线复测结果确定的最终施工图对出入点进行按有关文明施工要求围护，清理平整场地。
七、质量保证措施1、熟悉图纸，正确理解设计意图。
安排专人进行熟悉图纸，认真做好了解图纸意图的工作。
不明之处联系设计院，及时理解并熟知图纸。
施工测量数据收集并保存完整，入竣工资料。
2、加强管理人员及施工人员的教育培训工作。
定期不定期的对管理人员及施工人员进行培训，争取每一个人都能理解每一工序的施工要点及注意事项。
3、严把材料关；材料到场后及时报监理进行见证取样并送至外委的试验室进行检测，经检测合格后方可使用，否则退场。
4、严格执行“三检”制度，做好报验工作。
5、做好施工人员的施工技术交底工作，使操作者心中有数，防患于未然，技术人员必须亲临现场，随时处理存在的技术问题。
顶管允许偏差6、质量目标：工程质量满足设计要求，合格率100%。
