用CAD进行坐标转换的具体步骤

CAD坐标与尺寸单位转换指南在使用CAD软件进行设计和绘图时，准确理解和使用坐标与尺寸单位是非常重要的。

本文将为您提供一份CAD坐标与尺寸单位转换的指南，帮助您轻松处理各种单位转换。

首先，我们来讨论坐标系统。

CAD软件通常使用笛卡尔坐标系统来表示二维或三维空间中的点位置。

在笛卡尔坐标系统中，一个点的位置可以由X、Y和（如果是三维的）Z坐标来表示。

X坐标代表点在水平方向上的位置，Y坐标代表点在垂直方向上的位置，而Z坐标代表点在垂直于水平方向的深度位置。

当我们使用CAD软件时，我们经常需要在不同的坐标系统之间进行转换。

例如，某些设计可能以米为单位，而另一些设计可能以毫米、英尺或英寸为单位。

为了进行正确的转换，我们首先需要了解当前的坐标单位。

在AE软件中，通过“单位”选项来设置坐标单位。

默认情况下，坐标单位设置为像素。

如果您的设计必须与其他CAD软件兼容，您可能需要调整单位设置。

您可以在“首选项”或“设置”菜单中找到“单位”选项，并选择适合您设计的单位。

接下来，让我们来说一说尺寸单位。

CAD软件中的尺寸单位用于表示线段、圆、多边形等几何图形的尺寸。

这些单位通常包括米、毫米、英尺、英寸等。

当我们在设计中使用特定的尺寸单位时，我们需要确保正确地转换并在不同的CAD软件之间保持一致。

在AE软件中，可以使用多种方式来转换不同的尺寸单位。

一种最常见的方法是使用“尺寸标注”工具。

通过选择这个工具，您可以在绘图中选择一个对象，并显示其尺寸。

然后，您可以根据需要将尺寸以转换为所需的单位。

此外，某些CAD软件还提供了内置的单位转换工具。

您可以通过向量计算或线性缩放来将设计从一个尺寸单位转换为另一个尺寸单位。

这些工具通常位于编辑或转换菜单中。

在处理CAD坐标和尺寸单位转换时，准确性至关重要。

一点的微小差异可能会在设计中产生严重的问题。

因此，在进行任何单位转换之前，务必仔细检查和确认所用的单位。

此外，为了进一步提高准确性，您还可以使用CAD软件中提供的精确定位工具。

CAD文件中的坐标系与坐标转换技巧CAD（Computer-aided design）技术在各个领域中被广泛应用，如建筑设计、工程制图以及机械制造等。

坐标系及坐标转换是CAD设计中非常重要的概念和技巧，它们对于准确描述和定位图形对象起着关键的作用。

本文将介绍CAD文件中的坐标系概念、坐标转换的基本原理与方法，并提供一些实际应用中的技巧与案例。

一、CAD文件中的坐标系在CAD设计中，坐标系是一种用于描述和定位图形对象的坐标系统。

它通常由原点、坐标轴和单位组成。

原点是坐标系的起始位置，坐标轴是沿着特定方向延伸的直线，用于表示位置和方向。

单位是用来衡量距离或长度的标准，如毫米、英尺或像素。

CAD文件中的坐标系通常是二维的，由水平和垂直两个坐标轴组成。

在三维CAD设计中，还会增加一根垂直于平面的Z轴，用于表示高度或深度。

坐标系在CAD设计中的作用是确定和定位图形对象的位置和方向。

通过坐标系，我们可以准确地测量、绘制和编辑CAD图纸中的各个元素，例如线条、多边形和曲线等。

在CAD软件中，我们可以选择不同的坐标系来适应不同的设计需求，例如选择世界坐标系或用户定义的本地坐标系。

二、坐标转换的基本原理与方法在CAD设计中，由于不同CAD软件和不同设计环境的差异，可能存在坐标系的不一致性或需要进行坐标转换的情况。

坐标转换是将一个坐标系中的点映射为另一个坐标系中的点，以实现不同坐标系之间的数据交换和协调。

常见的坐标转换方法有以下几种：1. 平移变换：平移变换是指通过平移坐标轴的位置来实现坐标转换。

通过平移变换，我们可以将一个坐标系中的点移动到另一个坐标系中的位置。

平移变换的基本原理是根据两个坐标系的原点之间的距离，将一个坐标系中的点沿着相同方向和距离平移。

在CAD软件中，我们可以通过指定平移向量或指定参考点来进行平移变换。

2. 缩放变换：缩放变换是指通过改变坐标轴的标度比例来实现坐标转换。

通过缩放变换，我们可以将一个坐标系中的点按照一定的比例映射到另一个坐标系中。

Cad图纸的坐标怎么转换成大地坐标坐标转换是在不同坐标系统之间转换位置信息的过程。

在CAD（Computer-Aided Design，计算机辅助设计）软件中，坐标转换是一项常见的任务，因为CAD软件通常使用自己的坐标系统来定义和表示绘图中的对象。

然而，有时候我们需要将CAD图纸中的坐标转换成更实际的大地坐标系统，以便在地理信息系统（GIS）中进行分析和处理。

下面将介绍将CAD图纸的坐标转换成大地坐标的方法。

1. 理解CAD图纸坐标系统在CAD软件中，通常使用笛卡尔坐标系统来定义和表示对象的位置。

该坐标系统以原点为基准，通过X、Y和Z轴来确定位置。

原点通常是图纸的左下角或中心点，而X轴和Y轴则沿着图纸的水平和垂直方向。

2. 确定CAD图纸的基准点在进行坐标转换之前，我们需要确定CAD图纸上的一个基准点，并将其与实际世界中的大地坐标相关联。

这个基准点通常是图纸上的一个明确的标志物，比如交叉点、角落或特定的参考点。

在选择基准点时，最好选择具有明确标记和易于识别的点。

3. 获取基准点的大地坐标获得基准点的大地坐标是进行坐标转换的关键步骤。

这可以通过使用全球定位系统（GPS）设备或地理勘测的方法来获取。

在进行大地勘测时，需要测量基准点的经纬度、高程和椭球面参数等信息。

这些数据将用于将CAD图纸坐标转换为大地坐标。

4. 建立CAD坐标到大地坐标的转换模型一旦获得了基准点的大地坐标，就可以建立一个转换模型来将CAD图纸中的坐标转换为大地坐标。

这个转换模型可以是简单的线性变换，也可以是使用复杂的地理转换算法来校正误差和投影变换等。

这个模型需要将CAD图纸坐标的原点和轴与基准点的大地坐标相关联。

5. 实施坐标转换一旦建立了转换模型，就可以开始将CAD图纸中的任意点的坐标转换为大地坐标。

这可以通过应用转换模型的算法来实现。

通常，CAD软件提供了一些工具或脚本来进行坐标转换。

在进行转换时，需要将CAD图纸坐标输入到转换模型中，并获得相应的大地坐标结果。

坐标转换
施工总平面图与各楼图纸之间坐标的转换，为全站仪放样提供正确的坐标数据，提高测量
效率。

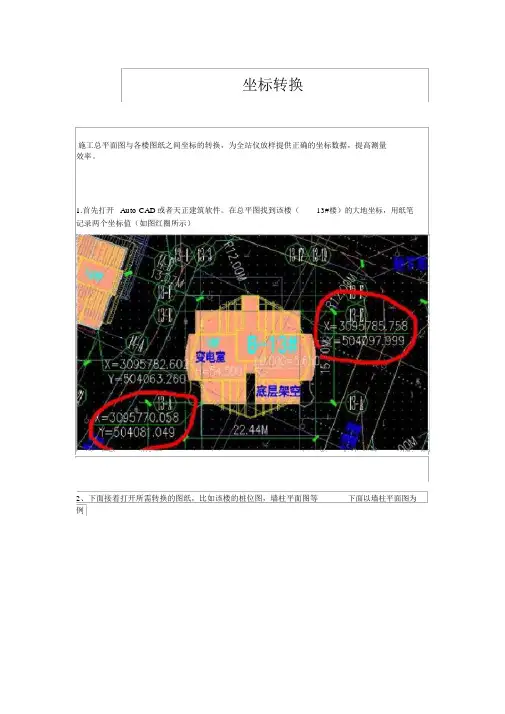

1.首先打开Auto CAD或者天正建筑软件。

在总平图找到该楼（13#楼）的大地坐标，用纸笔记录两个坐标值（如图红圈所示）
2、下面接着打开所需转换的图纸，比如该楼的桩位图，墙柱平面图等下面以墙柱平面图为例
3.在图形输入 L，定义一个点的坐标，注意：这里先输入Y 值再输入
X值，且不输小数点，坐标输好后回车，直线的第二个点任意。

接着 L，输入第二个点的坐标
4.输好之后用天正建筑里的【坐标标注】核对坐标数值
5.然后输入命令 AL 选中要转换的图形将图纸上的点和刚刚输入的两个坐标点依次对齐。

就 OK了
（点击左上工具栏里的视图再点击重新生成就行了，用实时缩放工具就可以随便放大和缩小了
或：输入 Z 回车后输入 A，即可显示全屏）
6.将图纸上对应的点和刚刚输入的两个坐标点依次对齐。

图形对齐完毕
7.下图为已经转换好的坐标图，可以用坐标标注任意一点的坐标值
在 UCS 工具栏中有一个三点旋转的命令，点击后就指定你需要旋转的基点，然后指定
你按此基点旋转的X 轴和 Y 轴，完成了在命令栏中输入plan ，输入 C（即当前UCS(C)）然后回车， OK 了，现在点击坐标就和旋转前的一致了。

经纬度CAD文件如何转换为平面坐标系（CGCS2000-国家2000坐标系）文件,
附CAD文件转换成kml操作。

1.经纬度CAD文件
如下图中红色标注位置，表示的是经度108.89度，纬度24.96度。

可以看出是一个经纬度文件，不是我们熟悉的坐标文件，好多人就一脸懵逼，特别是新手。

2.转换文件
（1）安装电脑版的奥维地图。

打开如下，点击用户登陆手机端的账户。

（2）在CAD中将经纬度文件转换成DXF文件，因为奥维不能读取DWG。

（3）在奥维中“系统”-“倒入对象”中导入DXF文件。

（4）在弹出的“解析文件”对话框中依次按图进行设置，“CAD坐标”选择“经纬度”，然后“开始解析”，最后点“导入”。

（5）在收藏夹中选择导入的文件，右击，出现对话框中选择“导出”
（6）在导出对话框中，选择导出的格式。

在这里可以选择KML或者DXF格式。

Kml格式是奥维地图的基础格式，经纬度的文件，该格式文件可以直接在奥维里打开，而不需要进行任何设置，区别于DXF格式还需要设置才可以导入奥维。

想要在GPS手簿软件中或者CAD中打开需要选择导出DXF。

（7）选择存放路径
（8）进行到处文件的坐标系设置。

这里注意中央经线根据不同地区对应设置即可，其他不变。

最后点击“确定”后“导出”即可。

（9）成果。

cad坐标系转换方法CAD坐标系转换方法1. 引言在计算机辅助设计（Computer-Aided Design，CAD）中，坐标系转换是一项非常重要的功能。

由于不同的CAD软件使用不同的坐标系，而在不同的领域和应用中，常常需要将CAD文件在不同的坐标系之间进行转换。

本文将介绍常见的CAD坐标系转换方法，包括平移、旋转和缩放。

2. 平移平移是一种将对象从一个坐标系中的位置移动到另一个坐标系中的位置的方法。

在CAD软件中，平移是通过指定平移向量来实现的。

平移向量包括X方向、Y方向和Z方向上的位移值。

通过将对象的每个顶点与平移向量相加，即可将对象平移至新坐标系中的位置。

3. 旋转旋转是一种将对象绕某个轴心旋转一定角度的方法。

在CAD软件中，旋转是通过指定旋转轴和旋转角度来实现的。

旋转轴通常由两个点确定，旋转角度则是根据用户的设定进行调整。

通过对对象的每个顶点进行旋转变换，即可将对象在新坐标系中进行旋转。

4. 缩放缩放是一种改变对象尺寸的方法。

在CAD软件中，缩放是通过指定缩放因子来实现的。

缩放因子可以是一个比例值，也可以是一个具体的长度值。

缩放操作会按照缩放因子在X、Y和Z方向上分别进行缩放。

通过对对象的每个顶点进行缩放变换，即可将对象在新坐标系中进行缩放。

5. 坐标系转换实例为了更加清晰地理解CAD坐标系转换的方法，以下是一个简单的实例。

假设有一个CAD文件，其原始坐标系为A坐标系，需要将其转换到B坐标系。

首先，通过平移操作将原始坐标系A中的原点移动到新坐标系B中的指定位置。

根据实际需求，指定平移向量为（tx, ty, tz）。

接下来，通过旋转操作将原始坐标系A中的X轴旋转到与新坐标系B中的X轴重合。

根据实际需求，指定旋转角度为θ。

最后，通过缩放操作根据实际需求调整对象的尺寸。

根据实际需求，指定缩放因子为（sx, sy, sz）。

通过以上步骤，即可将CAD文件从坐标系A转换到坐标系B。

6. 总结CAD坐标系转换是一项常见而重要的功能，可帮助用户在不同的CAD软件和应用中进行协同工作。

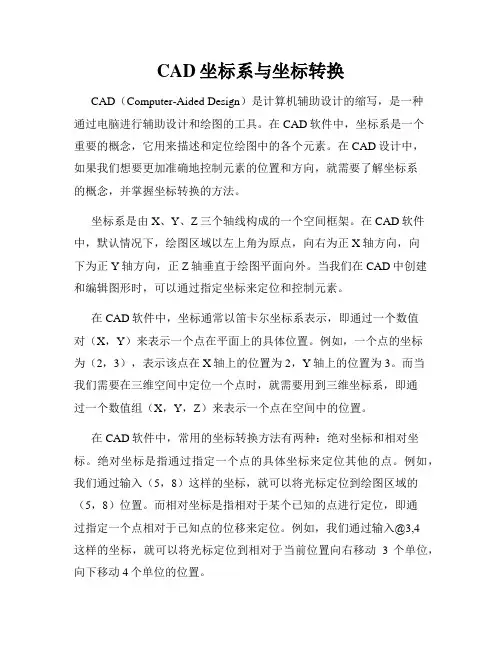

CAD坐标系与坐标转换CAD（Computer-Aided Design）是计算机辅助设计的缩写，是一种通过电脑进行辅助设计和绘图的工具。

在CAD软件中，坐标系是一个重要的概念，它用来描述和定位绘图中的各个元素。

在CAD设计中，如果我们想要更加准确地控制元素的位置和方向，就需要了解坐标系的概念，并掌握坐标转换的方法。

坐标系是由X、Y、Z三个轴线构成的一个空间框架。

在CAD软件中，默认情况下，绘图区域以左上角为原点，向右为正X轴方向，向下为正Y轴方向，正Z轴垂直于绘图平面向外。

当我们在CAD中创建和编辑图形时，可以通过指定坐标来定位和控制元素。

在CAD软件中，坐标通常以笛卡尔坐标系表示，即通过一个数值对（X，Y）来表示一个点在平面上的具体位置。

例如，一个点的坐标为（2，3），表示该点在X轴上的位置为2，Y轴上的位置为3。

而当我们需要在三维空间中定位一个点时，就需要用到三维坐标系，即通过一个数值组（X，Y，Z）来表示一个点在空间中的位置。

在CAD软件中，常用的坐标转换方法有两种：绝对坐标和相对坐标。

绝对坐标是指通过指定一个点的具体坐标来定位其他的点。

例如，我们通过输入（5，8）这样的坐标，就可以将光标定位到绘图区域的（5，8）位置。

而相对坐标是指相对于某个已知的点进行定位，即通过指定一个点相对于已知点的位移来定位。

例如，我们通过输入@3,4这样的坐标，就可以将光标定位到相对于当前位置向右移动3个单位，向下移动4个单位的位置。

在CAD软件中，还有一种常见的坐标系是极坐标系。

极坐标是一种用角度和半径来表示点的坐标系统。

在CAD中，我们可以通过极坐标来绘制圆弧和曲线等各种图形。

极坐标的表示通常是（角度，半径），其中角度可以用度数或弧度表示。

除了常用的绝对坐标、相对坐标和极坐标外，CAD软件还提供了其他坐标转换的方法，如旋转坐标、镜像坐标等。

通过灵活运用这些坐标转换方法，我们可以在CAD设计中快速准确地定位和控制元素，提高工作效率。

CAD软件中坐标变换的方法与技巧CAD（计算机辅助设计）软件在工程设计中扮演着重要的角色，它能够快速、准确地完成设计任务。

而在CAD软件中，坐标变换是一个非常重要的概念和技巧，它能够提高设计师的工作效率和准确性。

本文将介绍CAD软件中坐标变换的方法与技巧，帮助读者更好地理解和应用这一概念。

首先，我们需要理解什么是坐标变换。

简单来说，坐标变换就是将一个点的坐标从一个坐标系转换到另一个坐标系的过程。

在CAD软件中，常见的坐标变换包括平移、旋转和缩放等操作，它们可以帮助设计师将对象精确地放置到指定位置。

在CAD软件中进行坐标变换的方法有很多种，下面我们将介绍几种常见的方法。

首先是平移操作。

平移操作是将一个对象在平面上沿指定方向移动一定距离。

在CAD软件中，平移可以通过选择需要移动的对象，然后指定一个移动向量来完成。

一般来说，我们可以通过输入需要移动的距离和方向来指定平移向量，也可以直接在屏幕上拖动对象到目标位置。

平移操作通常用于将对象快速移动到指定位置，例如将一个零件从一个位置移到另一个位置。

其次是旋转操作。

旋转操作是将一个对象按照指定的角度绕旋转中心点进行旋转。

在CAD软件中，旋转可以通过选择需要旋转的对象，然后指定旋转中心和旋转角度来完成。

一般来说，我们可以通过输入旋转角度和选择旋转中心点的方式来完成旋转操作。

旋转操作常用于将对象旋转到特定的方向，例如将一个构件旋转到与另一个构件平行的位置。

此外，缩放操作也是CAD软件中常用的坐标变换方法之一。

缩放操作是按照指定的比例因子将一个对象的尺寸进行缩放。

在CAD软件中，缩放可以通过选择需要缩放的对象，然后指定一个缩放比例来完成。

一般来说，我们可以通过输入一个比例因子来指定缩放比例，也可以直接在屏幕上拖动对象的边缘点来完成。

缩放操作常用于将对象按照比例进行放大或缩小，例如将一个建筑平面图按照指定的比例进行缩放。

除了上述提及的常见的坐标变换方法，CAD软件中还有一些其他的高级变换技巧，例如镜像变换、对称变换、偏移等。
