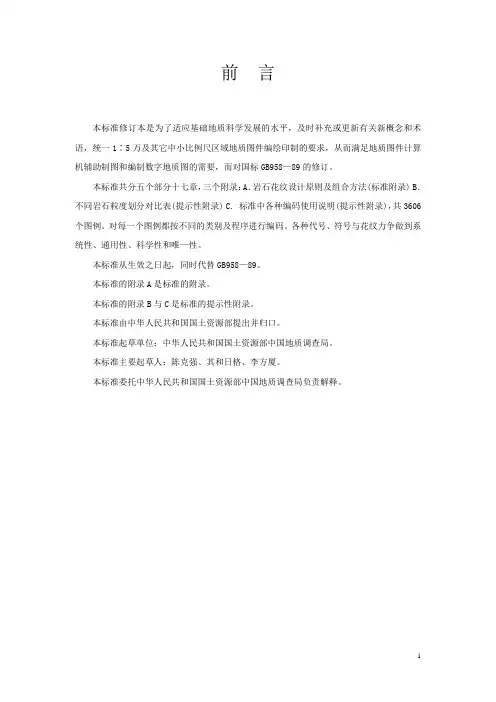

前言本标准修订本是为了适应基础地质科学发展的水平，及时补充或更新有关新概念和术语，统一1∶5万及其它中小比例尺区域地质图件编绘印制的要求，从而满足地质图件计算机辅助制图和编制数字地质图的需要，而对国标GB958—89的修订。
本标准共分五个部分十七章，三个附录：A．岩石花纹设计原则及组合方法(标准附录) B．不同岩石粒度划分对比表(提示性附录) C. 标准中各种编码使用说明(提示性附录)，共3606个图例。
对每一个图例都按不同的类别及程序进行编码。
各种代号、符号与花纹力争做到系统性、通用性、科学性和唯—性。
本标准从生效之日起，同时代替GB958—89。
本标准的附录A是标准的附录。
本标准的附录B与C是标准的提示性附录。
本标准由中华人民共和国国土资源部提出并归口。
本标准起草单位：中华人民共和国国土资源部中国地质调查局。
本标准主要起草人：陈克强、其和日格、李方厦。
本标准委托中华人民共和国国土资源部中国地质调查局负责解释。
中华人民共和国区域地质图图例GB958—99Geological symbols used for regional geological maps代替GB958—89(1∶50000)为适应地质工作深化改革和加快地质制图工作规范化、标准化和计算机辅助制图以及编制数字地质图的要求，制定这—套标准的代号、符号和花纹以及相关的编码，亦利于地质工作或其它科学、技术和经济领域等部门使用。
1 范围本标准规定了1∶50000及其它中小比例尺区域地质图件(包括详图、平面图、地质柱状图、矿产图、成矿规律及预测图等)上，地质年代单位符号、年代地层、岩石地层、花岗岩类谱系单位和年代加岩性单位、特殊岩石地层、（构造地(岩)层）和层序地层单位代号与符号类型、各类常用岩石和矿物的代号、符号和花纹、各类矿产的矿床、矿点的等级符号与花纹和一般调查中（非专业调查）常见地貌类型、地质灾害和旅游地质等内容的符号与花纹等及其表示方法与原则。

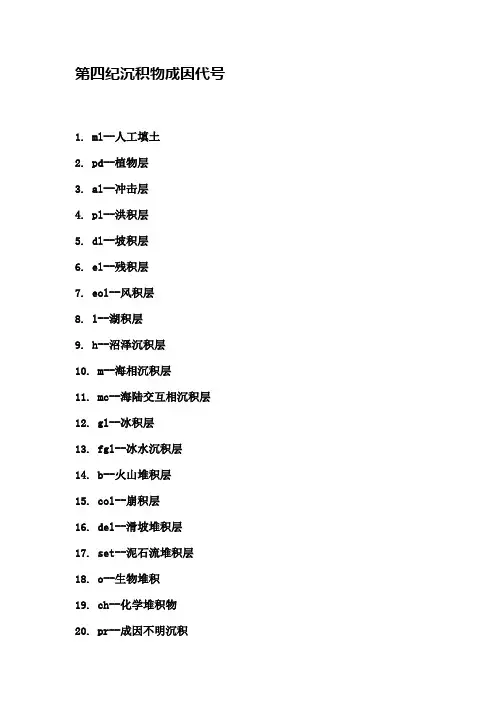

第四纪沉积物成因代号1. ml--人工填土2. pd--植物层3. al--冲击层4. pl--洪积层5. dl--坡积层6. el--残积层7. eol--风积层8. l--湖积层9. h--沼泽沉积层10. m--海相沉积层11. mc--海陆交互相沉积层12. gl--冰积层13. fgl--冰水沉积层14. b--火山堆积层15. col--崩积层16. del--滑坡堆积层17. set--泥石流堆积层18. o--生物堆积19. ch--化学堆积物20. pr--成因不明沉积注：上述每类符号前加第四纪符号Q，并以上标符号的形式显示，表示完整的地层符号。
由原岩风化产物经各种外力地质作用而成的沉积物，至今其沉积历史不长，所以只能形成未经胶结硬化的沉积物，也就是通常所说的“第四纪沉积物”或“土”。
不同成因类型的第四纪沉积物，各具有一定的分布规律和工程地质特征，以下分别介绍其中主要的几种成因类型：残积物、坡积物和洪积物。
残积物（Qel）（Qel为第四纪地层的成因类型符号）残积物是由岩石风化后，未经搬运而残留于原地的土，而另一部分则被风和降水所带走。
它处于岩石风化壳的上部，是风化壳中的剧风化带，向下则逐渐变为半风化的岩石。
它的分布主要受地形的控制，在宽广的分水岭上，由雨水产生地表径流速度小，风化产物易于保留的地方，残积物就比较厚。
在平缓的山坡上也常有残积物覆盖。
在不同的气候条件下、不同的原岩，将产生不同矿物成份、不同物理力学性质的残积土。
由于风化剥蚀产物是未经搬运的，颗粒不可能被磨圆或分选，没有层理构造。
残积物与基岩之间没有明显的界限，通常经过一个基岩风化层(带)而直接过渡到新鲜岩石。
残积物有时与强风化层很难区分。
一般说来，残积物是由于雨雪水流将细颗粒带走后残留的较粗颗粒的堆积物。
风化层则虽受风化作用的影响，但它是未被剥蚀搬运的基岩风化产物。
残积物中残留碎屑的矿物成分很大程度上与下卧基岩相一致，这是鉴定残积物的主要根据。
第四系地质成因及符号 The Standardization Office was revised on the afternoon of December 13, 2020第四系地质成因及符号ml--人工填土pd--植物层al--冲击层pl--洪积层dl-坡积层el--残积层eol--风积层l--湖积层h--沼泽沉积层m--海相沉积层mc--海相交互相沉积层gl--冰积层fgl--冰水积层b--火山堆积层col--崩积层del--滑坡堆积set--泥石流o--生物堆积ch--化学堆积物pr--成因不明沉积一、冲积物(alluvial deposit)河流在平缓地段所堆积下来的碎屑物，称为冲积物。
冲积物根据其形成条件，可分为：1、山区河谷冲积物大部分由卵石、碎石等粗颗粒组成，分选性较差，大小不同的砾石互相交替，成为水平排列的透镜体或不规则的夹层，厚度一般不大。
一般地说，山区河谷的堆积物颗粒大，承载力高，但由于河流侧向侵蚀的结果也带来了大量的细小颗粒，特别是当河流两旁有许多冲沟支岔时，这些冲沟支岔带来的细小颗粒往往和冲积的粗大颗粒交错堆积在一起，承载力也因而降低。
2、平原河谷冲积物河流上游的冲积物一般颗粒粗大，向下游逐渐变细。
冲积层一般呈条带状，具有水平层理，有时也成流水层或湍流层的交错层理。
在每一个小层中，岩性的成分就比较均匀，有极良好的分选性。
冲积物的颗粒形状一般为亚圆形或圆形，搬运的距离愈长，颗粒的浑圆度越好。
平原河谷冲积物可分为：河床冲积物、河漫滩冲积物、牛轭湖冲积物和阶地冲积物。
河床冲积物、河漫滩冲积物多为磨圆度较好的漂石、卵石、圆砾和各种砂类土，有时也有粉土、粘性土存在。
在同一地段上，河漫滩冲积物的粒度一般较河床冲积物为小。
在同一河漫滩上，靠河床近的冲积物的粒度比距河床远的为大。
牛轭湖冲积物只有当洪水期间成为溢洪区时才能形成，此时，细砂或粉质粘土就直接覆盖在原来已形成的泥炭或淤泥层上。
中华人民共和国地质矿产行业标准DZ/T 0001一91区域地质调查总则(1∶50000)1991-06-11发布 1991-10-01实施中华人民共和国地质矿产部发布中华人民共和国地质矿产行业标准区域地质调查总则DZ/T 0001一91(1∶50 000)1 主题内容和适用范围1.1 主题内容本总则规定了一比五万区域地质调查的性质、目的任务、基本准则、填图内容与方法、工作程度与精度要求、资料综合整理、图件及说明书编制、评审验收和提交的办法。
1.2 适用范围本总则适用于一比五万区域地质调查工作,是该项工作设计编写、成果验收、质量监控的主要依据。
2 引用标准GB958 区域地质图图例(1∶50000〉ZB/T D10 004 城市地区区域地质调查工作技术要求(1∶50000)3 目的任务一比五万区域地质调查〈以下简称一比五万区调)是一项基础地质工作。
其目的任务是通过填制一比五万地质图查明区内地层、岩石〈沉积岩、岩浆岩、变质岩〉、构造以及其他各种地质体的特征,并研究其属性、形成环境和发展历史等基础地质问题,为国土规划、矿产普查、水文、工程、环境地质勘查、地质科研、地质教学等提供基础地质资料。
4 基本准则4.1 以先进地质理论为指导,以地质观察研究为基础,运用行之有效的新技术、新方法,不断提高地质研究程度和填图质量。
4.2 在优先考虑国民经济建设需要基础上,按照构造单元完整性和地质矿产条件的相似性划分片区,进行总体部署,并采用国际分幅的单幅或多幅(一般2～4幅〉测制。
4.3 对区内已有的遥感图象、地质、矿产、地球物理、地球化学等资料,在综合分析研究基础上,充分合理地加以应用。
4.4 采取实测或编测结合的方式进行填图,已有符合精度要求的大于一比五万比例尺地质图件资料的地区,可以编为主,编测结合方式进行。
4.5 地质填图要与科学研究相结合。
重要的基础地质问题可立项专题研究。
4.6 承担地质填图项目的单位,以短小精干的分队为宜,一般一个分队应配备3～5名地质技术骨干。

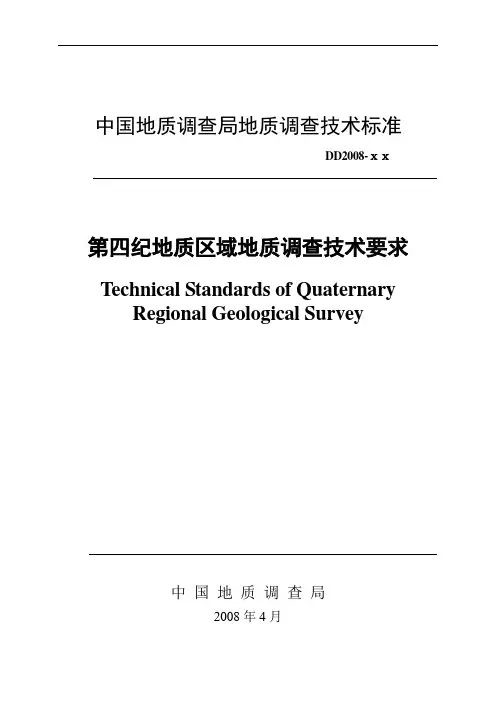

中国地质调查局地质调查技术标准DD2008-ⅹⅹ第四纪地质区域地质调查技术要求Technical Standards of Quaternary Regional Geological Survey中国地质调查局2008年4月目次1 范围 (1)2 规范性引用文件 (1)3 术语与定义 (1)4 资料收集 (2)5 野外踏勘 (2)6 设计编审 (3)7 调查内容 (3)7.1 一般调查内容 (3)7.1.1 地貌调查 (3)7.1.2 第四纪沉积物调查 (4)7.1.3 第四纪地层调查 (5)7.1.4 第四纪岩浆岩调查 (6)7.1.5 第四纪新构造调查 (6)7.1.6 第四纪地质事件调查 (7)7.1.7 第四纪资源调查 (7)7.1.8 古文化层调查 (7)7.1.9 地质灾害调查 (7)7.1.10 第四纪古环境调查 (9)7.2 不同自然地理区的调查内容 (9)7.2.1 平原区 (9)7.2.2 海岸带 (9)7.2.3 盆地区 (9)7.2.4 丘陵区 (10)7.2.5 岩溶区 (10)7.2.6 荒漠区 (10)7.2.7 黄土高原区 (10)7.2.8 青藏高原区 (11)8 调查方法与精度 (12)8.1 路线地质 (12)8.2 地质剖面 (12)8.3 钻孔 (12)8.4 遥感方法和资料的应用 (13)8.5 地球物理方法和资料的应用 (13)8.6 地球化学方法和资料的应用 (14)8.7 样品采集与测试 (14)9 成果表达 (14)9.1 地质图编制 (14)9.2 地貌图编制 (15)9.3 空间数据库建设 (16)9.4 报告编写 (16)10 成果验收与资料归档 (16)附录A (资料性附录) 第四纪地质体常用测年法及其采样要求 (17)前言本标准是对DZ/T0001-1991《区域地质调查总则（1:50 000）》和DZ/T 0246-2006《1:250000区域地质调查技术要求》的补充。
地质勘查常⽤标准----区域地质图图例1-8区域地质图图例(1:50000)(GB 958-89)~为适应地质⼯作改⾰深化和加快地质制图⼯作规范化、标准化和计算机使⽤的需要，制定了这⼀套标准的符号和花纹，以利地质⼯作或其它技术、科学、经济领域等部门使⽤。
1主题内容与适⽤范围本标准规定了1：50000区域地质图件(包括详图、平⾯图、地质柱状图、地质横切剖⾯图、矿产图、成矿规律及预测图等)上，地层年代单位符号、岩⽯和矿物符号、各类矿产的矿床、矿点符号等的表⽰⽅法总则。
本标准适⽤于1：50000区域地质调查、野外填图及室内编图。
对其它⽐例尺的地质图件表⽰符号和花纹也可参照使⽤。
本标准不包括城市地区1：50000区域地质调查⼯作的特殊要求内容和以岩⽯地层单位制图即组图上的岩⽯地层单位符号。
2表⽰⽅法的原则2.1为了地质制图不同⽬的的需要，应在相应的地质图件上，表⽰需要的花纹和符号。
2.2表⽰岩⽯和矿物花纹采⽤⿊⾊(或着⾊)或漏空花纹符号，但其花纹符号的原意不变。
2.3岩⽯和矿物花纹的表现形式与岩⽯的分类命名紧密相关，往往侧重岩⽯中的某些特征。
本标准只列岀较常见的各类不同的岩⽯分类主要岩⽯类型。
2.4在制定岩⽯和矿物花纹符号时，遵守下列原则：241注意各种符号的系统性、通⽤性，在同⼀图件上，⼀种符号只能代表⼀种内容含意。
2.4.2对长期习惯通⽤的符号，如⽆原则性错误，尽量保留，但对长期以讹传讹的符号，经查证重新拟定其含意。
2.4.3设计的各种花纹尽量作到含意确切，简单清晰，便于绘制。
2.5使⽤本标准中没有涉及到的内容时，可在本标准规定的原则范围内，根据具体情况，改⾰、创新、设计花纹符号，但绝不能改变已设计的花纹符号之含意。
2.6本标准年代地层单位中的长城(Ch)、蓟县(Jx)、青⽩⼝(Qn)三个系的符号，不同于国际上公认系的符号标准。
国家技术监督局1989-02-22发布1989-10-01实施第⼀篇地质图件上使⽤的图例3 地质体单位符号3.1.4.1 Q 第四系3.1年代地层单位符号3.1.1 宇(Eonothem) 3.1.4.2 R 第三系3.1.2 界的符号 3.1.4.3 K ⽩垩系3.121 Cz 新⽣界 3.1.4.4 J 侏罗系3.122 Mz 中⽣界 3.1.4.5 T 三叠系3.1.2.3 Pz 古⽣界 3.1.4.6 P ⼆叠系3.1.2.4 Pt 元古界 3.1.4.7 C ⽯炭系3.1.2.5 Ar 太古界 3.1.4.8 D 泥盆系3.1.2.6 AnC 前寒武 3.1.4.9 S 志留系3.1.2.7 AnZ 前震旦 3.1.4.10 O 奥陶系3.1.2.8 M 3.1.4.11 C 寒武系3.1.3 亚界的符号 3.1.4.12 Z 震旦系3.1.3.1 PZ2 上古⽣界 3.1.4.13 Qn 青⽩⼝系3.1.3.2 Pz1 下古⽣界 3.1.4.14 Jx 蓟县系3.1.3.3 Pt 3 上元古界 3.1.4.15 Ch 长城系3.1.3.4 Pt 2 中元古界 3.1.5 亚系的符号3.1.3.5 Pt1 下元古界 3.1.5.1 N 上第三系3.1.3.6 Ar2 上太古界 3.1.5.2 E 下第三系3.1.3.7 A「1 下太古界 3.1.6 统的符号3.1.4 系的符号 3.1.6.1 Qh 全新统QP3上更新统3.162 Qp 更新统QP2 中更新统3.1.6.21 D3 上泥盆统或泥盆系上统QP1 下更新统 3.1.6.22 D2 中泥盆统或泥盆系中统N2 上新统 3.1.6.23 D1 下泥盆统或泥盆系下统3.163 上第三系N1 中新统 3.1.6.24 S3 上志留统或志留系上统3.1.6.5 E3 渐新统 3.1.6.25 S2 中志留统或志留系中统3.1.6.6 E2 始新统、下第三系 3.1.6.26 S1 下志留统或志留系下统3.167 E1 古新统 3.1.6.27 。

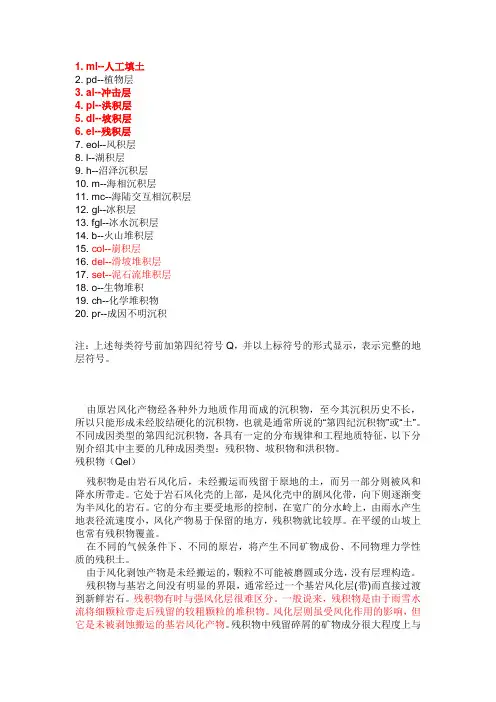

1. ml--人工填土2. pd--植物层3. al--冲击层4. pl--洪积层5. dl--坡积层6. el--残积层7. eol--风积层8. l--湖积层9. h--沼泽沉积层10. m--海相沉积层11. mc--海陆交互相沉积层12. gl--冰积层13. fgl--冰水沉积层14. b--火山堆积层15. col--崩积层16. del--滑坡堆积层17. set--泥石流堆积层18. o--生物堆积19. ch--化学堆积物20. pr--成因不明沉积注：上述每类符号前加第四纪符号Q，并以上标符号的形式显示，表示完整的地层符号。
由原岩风化产物经各种外力地质作用而成的沉积物，至今其沉积历史不长，所以只能形成未经胶结硬化的沉积物，也就是通常所说的“第四纪沉积物”或“土”。
不同成因类型的第四纪沉积物，各具有一定的分布规律和工程地质特征，以下分别介绍其中主要的几种成因类型：残积物、坡积物和洪积物。
残积物（Qel）残积物是由岩石风化后，未经搬运而残留于原地的土，而另一部分则被风和降水所带走。
它处于岩石风化壳的上部，是风化壳中的剧风化带，向下则逐渐变为半风化的岩石。
它的分布主要受地形的控制，在宽广的分水岭上，由雨水产生地表径流速度小，风化产物易于保留的地方，残积物就比较厚。
在平缓的山坡上也常有残积物覆盖。
在不同的气候条件下、不同的原岩，将产生不同矿物成份、不同物理力学性质的残积土。
由于风化剥蚀产物是未经搬运的，颗粒不可能被磨圆或分选，没有层理构造。
残积物与基岩之间没有明显的界限，通常经过一个基岩风化层(带)而直接过渡到新鲜岩石。
残积物有时与强风化层很难区分。
一般说来，残积物是由于雨雪水流将细颗粒带走后残留的较粗颗粒的堆积物。
风化层则虽受风化作用的影响，但它是未被剥蚀搬运的基岩风化产物。
残积物中残留碎屑的矿物成分很大程度上与下卧基岩相一致，这是鉴定残积物的主要根据。
例如砂岩风化剥蚀后生成的残积物多为砂岩碎块。

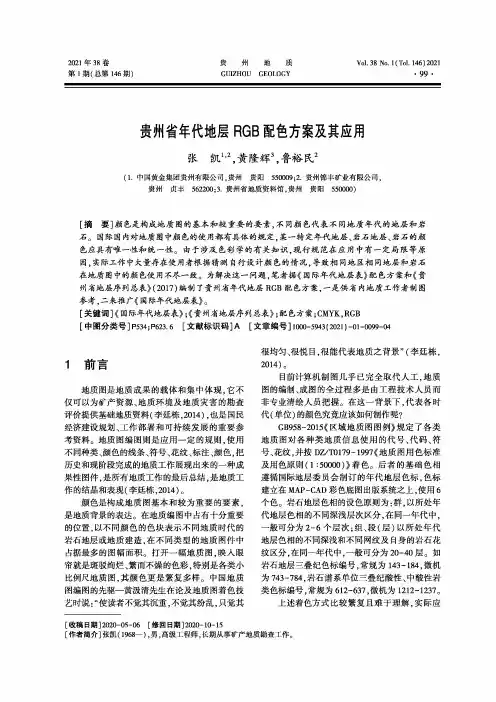

Vol. 38 No. l(Tol. 146)2021・99・2021年38卷第1期（总第146期）贵 州 地 质GUIZHOU GEOLOGY贵州省年代地层RGB 配色方案及其应用张凯匕黄隆辉彳,鲁裕民$（1-中国黄金集团贵州有限公司，贵州 贵阳550009；2.贵州锦丰矿业有限公司，贵州贞丰562200；3.贵州省地质资料馆，贵州贵阳550000）［摘 要］颜色是构成地质图的基本和较重要的要素，不同颜色代表不同地质年代的地层和岩石。
国际国内对地质图中颜色的使用都有具体的规定，某一特定年代地层、岩石地层、岩石的颜色应具有唯一性和统一性。
由于涉及色彩学的有关知识，现行规范在应用中有一定局限等原 因，实际工作中大量存在使用者#■据猜测自行设计颜色的情况，导致相同地区相同地层和岩石 在地质图中的颜色使用不尽一致。
为解决这一问题，笔者据《国际年代地层表》配色方案和《贵州省地层序列总表》（2017）编制了贵州省年代地层RGB 配色方案，一是供省内地质工作者制图参考，二来推广《国际年代地层表》。
［关键词］《国际年代地层表》；《贵州省地层序列总表》；配色方案;CMYK , RGB［中图分类号］P534；P623.6 ［文献标识码］A ［文章编号］1000-5943（2021） -01-0099-041 前言地质图是地质成果的载体和集中体现，它不 仅可以为矿产资源、地质环境及地质灾害的勘查评价提供基础地质资料（李廷栋,2014），也是国民 经济建设规划、工作部署和可持续发展的重要参 考资料。
地质图编图则是应用一定的规则，使用不同种类、颜色的线条、符号、花纹、标注、颜色，把 历史和现阶段完成的地质工作展现出来的一种成果性图件,是所有地质工作的最后总结，是地质工 作的结晶和表现（李廷栋,2014）。
颜色是构成地质图基本和较为重要的要素，是地质背景的表达。
在地质编图中占有十分重要 的位置，以不同颜色的色块表示不同地质时代的岩石地层或地质建造，在不同类型的地质图件中 占据最多的图幅面积。

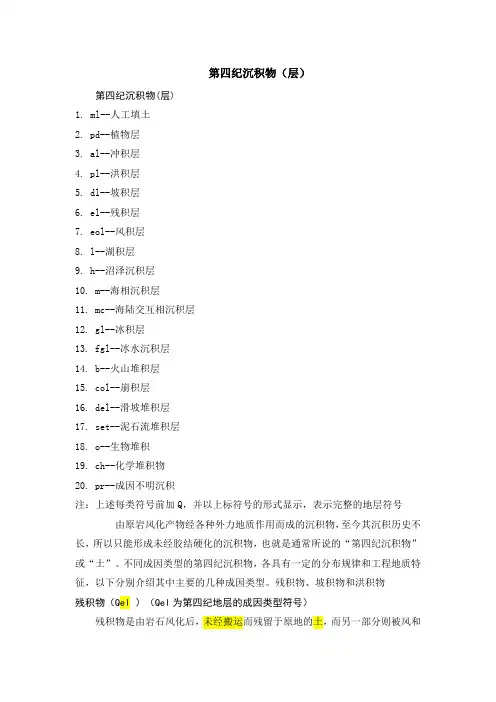

第四纪沉积物（层）第四纪沉积物(层)1. ml--人工填土2. pd--植物层3. al--冲积层4. pl--洪积层5. dl--坡积层6. el--残积层7. eol--风积层8. l--湖积层9. h--沼泽沉积层10. m--海相沉积层11. mc--海陆交互相沉积层12. gl--冰积层13. fgl--冰水沉积层14. b--火山堆积层15. col--崩积层16. del--滑坡堆积层17. set--泥石流堆积层18. o--生物堆积19. ch--化学堆积物20. pr--成因不明沉积注：上述每类符号前加Q，并以上标符号的形式显示，表示完整的地层符号由原岩风化产物经各种外力地质作用而成的沉积物，至今其沉积历史不长，所以只能形成未经胶结硬化的沉积物，也就是通常所说的“第四纪沉积物”或“土”。
不同成因类型的第四纪沉积物，各具有一定的分布规律和工程地质特征，以下分别介绍其中主要的几种成因类型。
残积物、坡积物和洪积物残积物（Qel ）（Qel为第四纪地层的成因类型符号）残积物是由岩石风化后，未经搬运而残留于原地的土，而另一部分则被风和降水所带走。
它处于岩石风化壳的上部，是风化壳中的剧风化带，向下则逐渐变为半风化的岩石。
它的分布主要受地形的控制，在宽广的分水岭上，由雨水产生地表径流速度小，风化产物易于保留的地方，残积物就比较厚。
在平缓的山坡上也常有残积物覆盖。
在不同的气候条件下、不同的原岩，将产生不同矿物成份、不同物理力学性质的残积土。
由于风化剥蚀产物是未经搬运的，颗粒不可能被磨圆或分选，没有层理构造。
残积物与基岩之间没有明显的界限，通常经过一个基岩风化层(带)而直接过渡到新鲜岩石。
残积物有时与强风化层很难区分。
一般说来，残积物是由于雨雪水流将细颗粒带走后残留的较粗颗粒的堆积物。
风化层则虽受风化作用的影响，但它是未被剥蚀搬运的基岩风化产物。
残积物中残留碎屑的矿物成分很大程度上与下卧基岩相一致，这是鉴定残积物的主要根据。
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载第四系地质成因及符号地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容第四系地质成因及符号ml--人工填土pd--植物层al--冲击层pl--洪积层dl-坡积层el--残积层eol--风积层l--湖积层h--沼泽沉积层m--海相沉积层mc--海相交互相沉积层gl--冰积层fgl--冰水积层b--火山堆积层col--崩积层del--滑坡堆积set--泥石流o--生物堆积ch--化学堆积物pr--成因不明沉积一、冲积物(alluvial deposit)河流在平缓地段所堆积下来的碎屑物，称为冲积物。
冲积物根据其形成条件，可分为：1、山区河谷冲积物大部分由卵石、碎石等粗颗粒组成，分选性较差，大小不同的砾石互相交替，成为水平排列的透镜体或不规则的夹层，厚度一般不大。
一般地说，山区河谷的堆积物颗粒大，承载力高，但由于河流侧向侵蚀的结果也带来了大量的细小颗粒，特别是当河流两旁有许多冲沟支岔时，这些冲沟支岔带来的细小颗粒往往和冲积的粗大颗粒交错堆积在一起，承载力也因而降低。
2、平原河谷冲积物河流上游的冲积物一般颗粒粗大，向下游逐渐变细。
冲积层一般呈条带状，具有水平层理，有时也成流水层或湍流层的交错层理。
在每一个小层中，岩性的成分就比较均匀，有极良好的分选性。
冲积物的颗粒形状一般为亚圆形或圆形，搬运的距离愈长，颗粒的浑圆度越好。
平原河谷冲积物可分为：河床冲积物、河漫滩冲积物、牛轭湖冲积物和阶地冲积物。
河床冲积物、河漫滩冲积物多为磨圆度较好的漂石、卵石、圆砾和各种砂类土，有时也有粉土、粘性土存在。
在同一地段上，河漫滩冲积物的粒度一般较河床冲积物为小。
在同一河漫滩上，靠河床近的冲积物的粒度比距河床远的为大。
