超声波流量计系统的设计

超声波流量计方案引言超声波流量计是一种常用的流量测量设备，它利用超声波技术来测量液体、气体以及蒸汽等流体的流量。

本文将介绍超声波流量计的工作原理、应用场景以及选型时的一些建议。

工作原理超声波流量计利用超声波在介质中的传播速度与介质流速之间的关系来测量流量。

它通过发射一束超声波，并利用接收器接收超声波的反射信号来计算流速。

超声波在介质中的传播速度受到介质密度、温度和流速的影响。

通常情况下，流体的密度和温度变化较小，因此主要通过测量超声波传播时间来计算流速。

超声波流量计通常包括一个发射器和一个或多个接收器。

发射器和接收器之间的距离确定了测量路径。

当超声波经过流体时，它的传播速度会受到流体流速的影响。

接收器接收到反射的超声波信号，并将其传递给测量设备。

通过测量超声波的传播时间和路径长度，可以计算出流体的流速。

应用场景超声波流量计在许多领域都有广泛的应用，特别是在工业自动化领域中。

以下是一些常见的应用场景：1.液体流量测量：超声波流量计可用于测量液体流量，例如供水管道、化工流程、石油和天然气管道等。

2.气体流量测量：超声波流量计也可用于测量气体流量，例如空调系统、天然气和石油气流动等。

3.蒸汽流量测量：超声波流量计在蒸汽系统中也有广泛的应用，可用于测量蒸汽的流量和质量。

由于超声波流量计具有非接触式、无压力损失、广泛测量范围和高精度等优点，因此被广泛应用于液体、气体和蒸汽的流量测量。

选型建议在选择超声波流量计时，需要考虑以下因素：1.测量介质：不同的超声波流量计适用于不同的介质，例如液体、气体或蒸汽。

确保选购的超声波流量计适用于要测量的介质。

2.测量范围：不同的超声波流量计有不同的测量范围。

根据实际需求选择合适的测量范围。

3.精度要求：超声波流量计的精度常常是选择的关键因素。

根据应用需求选择适当的精度。

4.环境条件：考虑超声波流量计将使用的环境条件，例如温度、压力和湿度。

选择适应环境条件的超声波流量计。

5.信号输出：超声波流量计的信号输出方式也是一个重要的考虑因素。

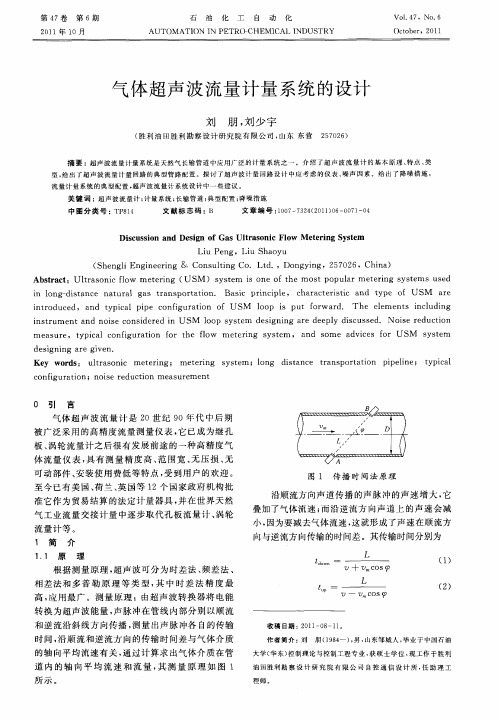

基于信号互相关的超声波气体流量计的设计随着科学技术的不断发展，各行各业对于测量和控制领域的需求也越来越高。

在工业生产过程中，对气体流量进行准确的测量和监控是非常重要的。

超声波气体流量计作为一种新型的流量测量仪器，在工业自动化和流程控制中得到了广泛的应用。

与传统的机械流量计相比，超声波气体流量计具有测量范围广、精度高、响应速度快等优点。

在超声波气体流量计的设计中，信号互相关技术是一种常用的测量方法。

它通过测量发送和接收超声波信号之间的相关性来确定气体流量，具有测量灵敏度高、抗干扰能力强等特点。

本文将介绍基于信号互相关的超声波气体流量计的设计方法。

一、超声波气体流量计的原理超声波气体流量计是利用超声波在气体中传播时受到流速的影响而进行测量的仪器。

其原理是利用超声波在静止气体和流动气体中传播的速度差异来测量气体流量。

在超声波气体流量计中，通常会将传感器安装在管道的两端，一个作为发射装置，另一个作为接收装置。

通过发射装置向管道中发送超声波信号，然后通过接收装置接收超声波信号，并进行信号处理和分析，最终得到气体流量的参数。

二、信号互相关技术在超声波气体流量计中的应用信号互相关是一种在信号处理和分析中常用的技术，它通过计算信号之间的相关性来获取信号的特征参数。

在超声波气体流量计中，可以利用信号互相关技术来对发送和接收的超声波信号进行分析，从而得到气体流动的信息。

信号互相关技术具有测量精度高、抗干扰能力强的特点，因此在超声波气体流量计设计中得到了广泛的应用。

三、基于信号互相关的超声波气体流量计的设计方法1. 传感器设计：在超声波气体流量计的设计中，传感器是至关重要的部分。

传感器的设计直接影响到信号采集的质量和精度。

一般情况下，传感器应具有较高的发射和接收灵敏度，能够有效地捕获管道中传播的超声波信号。

2. 信号处理：传感器采集到的超声波信号需要进行信号处理，以提取有用的信息。

信号处理包括滤波、放大、去噪等步骤，可以采用数字信号处理技术进行处理，以确保信号的准确性和稳定性。

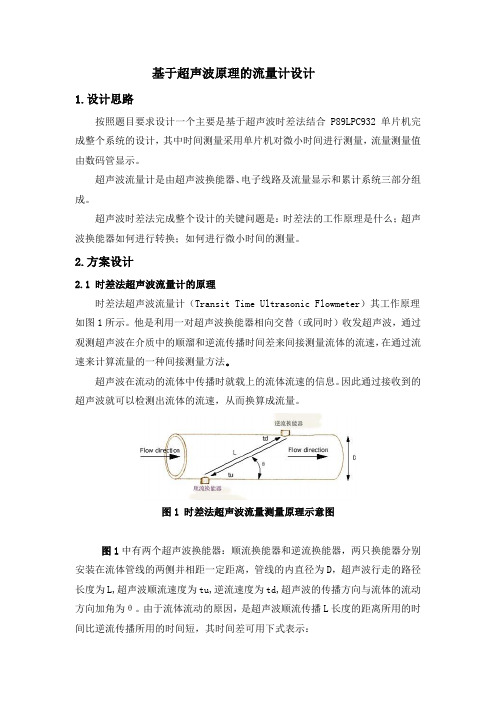

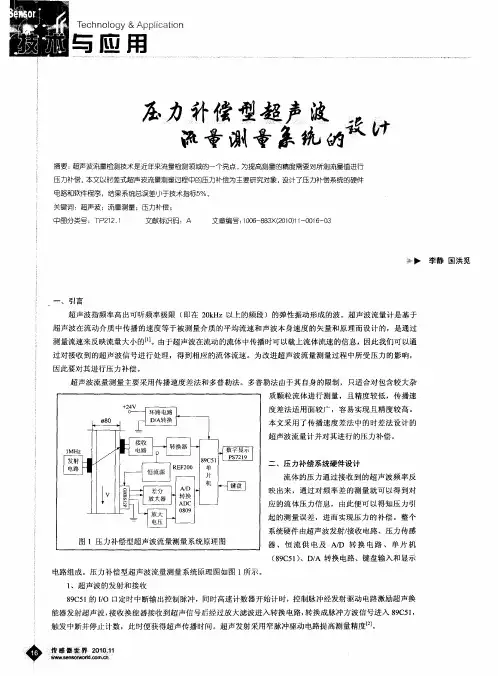

基于超声波原理的流量计设计1.设计思路按照题目要求设计一个主要是基于超声波时差法结合P89LPC932单片机完成整个系统的设计，其中时间测量采用单片机对微小时间进行测量，流量测量值由数码管显示。

超声波流量计是由超声波换能器、电子线路及流量显示和累计系统三部分组成。

超声波时差法完成整个设计的关键问题是：时差法的工作原理是什么；超声波换能器如何进行转换；如何进行微小时间的测量。

2.方案设计2.1 时差法超声波流量计的原理时差法超声波流量计（Transit Time Ultrasonic Flowmeter）其工作原理如图1所示。

他是利用一对超声波换能器相向交替（或同时）收发超声波，通过观测超声波在介质中的顺溜和逆流传播时间差来间接测量流体的流速，在通过流速来计算流量的一种间接测量方法。

超声波在流动的流体中传播时就载上的流体流速的信息。

因此通过接收到的超声波就可以检测出流体的流速，从而换算成流量。

图1 时差法超声波流量测量原理示意图图1中有两个超声波换能器：顺流换能器和逆流换能器，两只换能器分别安装在流体管线的两侧并相距一定距离，管线的内直径为D，超声波行走的路径长度为L,超声波顺流速度为tu,逆流速度为td,超声波的传播方向与流体的流动方向加角为θ。

由于流体流动的原因，是超声波顺流传播L长度的距离所用的时间比逆流传播所用的时间短，其时间差可用下式表示：其中：c是超声波在非流动介质中的声速，V是流体介质的流动速度，tu和td 之间的差为：式中X是两个换能器在管线方向上的间距。

为了简化，我们假设，流体的流速和超声波在介质中的速度相比是个小量。

即：上式可简化为：也就是流体的流速为：由此可见，流体的流速与超声波顺流和逆流传播的时间差成正比。

流量Q可以表示为：24DQ Vdtπ=⎰如果已经知道了L、c、D 和θ，只要能够测得顺流和逆流传播时间差（Δt ）就可以求出速度V，进而得到瞬时流量。

2.2 工作过程单片机发出测量命令后产生一定的波形，先对计数器清零，接着同步启动发射电路触发超声波换能器发射超声波脉冲，同时使计数器开始对高频方波进行计数，在接收端收到脉冲信号后，一部分返回发射端代替同步信号触发发射电路再次发射超声波，另一部分进贴分频电路进行分频，如此反复形成顺流发射的多脉冲循环。

1.引言研究利用超声波测量流体流量已经有数十年的历史了。

1928年，法国人0.Rutten研制成功了世界上第一台超声流量计。

但为了使超声波流量计有一定的精度，时差法超声波流量计要求对时间的测量至少有10mS，这在当时是很难做到的。

1955年，应用声循环法的MAXSON 流量计在美国研制成功，用于航空燃料油流量的测量。

50年代末期，超声波流量计由理论研究阶段进入工业应用时期。

但由于电子线路太复杂而未占有牢固的地位[1]。

进入20世纪的70年代以后，由于集成电路技术的飞速发展，高精度的时间测量成为一件轻而易举的事，再加上高性能、工作非常稳定的锁相技术(PLL)的出现与应用，使得超声波流量计的可靠性得到了初步的保证，同时为了消除声速变化对测量精度的影响，出现了频差法超声流量计。

锁相频差法测量周期短，响应速度快，而且几乎完全消除了声速对测量精度的影响，因而这种方法成为测量大管径大流量超声流量计的主要方案，缺点是测量小管径小流量时精度得不到保证。

同一时期，前苏联科技工作者对管道内流体的流速分布规律作了大量深入细致的研究，指出管道内流体流动存在两种状态：层流状态和紊流状态，并给出了层流状态下的理论计算公式，为超声波流量计进一步提高测量精度打下了坚实的理论基础。

至此，超声波流量计的研究和应用才蓬勃发展起来，超声流量计的种类也越来越多，相继出现了波束偏移法、多普勒法、相关法及噪声法等。

其中波束偏移法是利用超声波在流体中传播时因流体流动产生的波束的偏移量的大小来测量流量，这种方法灵敏度低，只能用来测量大管径大流量;多普勒法利用不纯净流体中散射体的多普勒频移来测量流量，特别适用于不纯净流体的流量测量；相关法利用相关技术来测量流量，测量精度高，适用范围广，但相关流量计线路复杂，价格昂贵，一般只在要求较高的场合使用；噪声法则通过检测流体中的噪声来测量流量，这种方法线路简单，价格便宜，但精度低，只能在要求不高的场合使用。

超声波流量计方案一、引言超声波流量计是一种常见的流量测量设备，通过利用超声波的传播特性实现对流体流量的测量。

它具有测量准确、无压力损失、无移动部件等优点，在工业生产中得到广泛应用。

本文将介绍超声波流量计的基本原理、常见类型以及应用案例，为读者提供一个全面了解和选用超声波流量计的方案。

二、基本原理超声波流量计通过发射超声波脉冲到流体中，利用声波在流体中传播的速度差异来测量流速。

其工作原理基于多普勒效应，即当声波遇到流体运动时，波长会发生变化，从而实现对流速的测量。

常见的超声波流量计包括传输时间差法和多普勒效应法，下面将分别进行介绍。

2.1 传输时间差法传输时间差法是一种基于声速差异原理的测量方法。

超声波流量计通常由两个传感器组成，一个作为发射器向下游发射超声波信号，另一个作为接收器接收信号。

超声波在流体中传播的速度取决于流体的物理性质以及流速。

当超声波流经流体时，由于流体的速度不同，传输时间会发生变化。

通过测量声波传播的时间差，可以计算出流体的平均流速。

2.2 多普勒效应法多普勒效应法是一种基于声波频率变化原理的测量方法。

超声波流量计的传感器通常同时具备发射和接收功能。

当超声波与流体运动相互作用时，声波的频率会发生变化。

对于与流体相对运动的声波而言，当流速较大时，声波频率会增加；当流速较小时，声波频率会减小。

通过测量超声波频率变化，可以计算出流体的实际流速。

三、常见类型根据实际应用需求和流体特性，超声波流量计可以分为不同类型，下面将介绍其中三种常见的类型。

3.1 声速差法超声波流量计声速差法超声波流量计采用传输时间差法进行测量，其原理是通过测量超声波在流体中传播的时间差来计算流体的流速。

该类型的流量计适用于流体中无颗粒或颗粒较小的情况，如液体或气体的流量测量。

3.2 直接时间差法超声波流量计直接时间差法超声波流量计是一种改进的传输时间差法测量方法。

与传统声速差法不同的是，该类型的流量计不再使用两个传感器，而是采用单个传感器进行测量。

超声波流量计方案引言超声波流量计是一种常用的流量测量仪表，通过使用超声波技术来测量液体或气体流经管道的流量。

这种流量计具有高精度、无需直接接触流体、不受管道材质和粘度的影响等优点，因此在工业生产和实验室中得到了广泛的应用。

本文将介绍一种基于超声波原理的流量计方案。

方案设计原理超声波流量计通过测量超声波在流体中传播的时间来计算流速和流量。

方案的基本原理如下： 1. 发射器发射一个超声波脉冲，脉冲经过流体并被流体表面反射回来。

2. 接收器接收到反射回来的超声波脉冲，并测量脉冲从发射器到接收器之间的时间差。

3. 根据时间差和超声波在流体中的传播速度，可以计算出流体的流速和流量。

硬件设计超声波流量计的硬件设计包括以下几个主要组件： 1. 发射器：用于发射超声波脉冲。

2. 接收器：用于接收反射回来的超声波脉冲。

3. 传感器：用于将超声波波束聚焦到流体中，并接收反射波。

4. 信号处理电路：用于处理接收到的脉冲信号，并计算出时间差。

软件设计超声波流量计的软件设计主要包括信号处理算法和数据显示界面的设计。

信号处理算法是计算时间差和流速的核心部分，可以使用以下步骤实现： 1. 接收到的脉冲信号经过放大和滤波处理，去除噪声和干扰。

2. 找到接收信号的起始点和结束点，计算时间差。

3. 根据超声波在流体中的传播速度和时间差，计算出流速和流量。

数据显示界面可以使用图形界面或者命令行界面实现，根据实际需求设计合适的界面布局和数据显示方式。

实施步骤硬件实施1.按照设计要求连接发射器、接收器和传感器到相应的电路板上。

2.连接信号处理电路和显示模块。

3.进行硬件测试和校准。

软件实施1.根据信号处理算法的设计，编写软件代码。

2.设计并实现数据显示界面。

3.进行软件测试和调试。

总结本文介绍了一种基于超声波原理的流量计方案。

通过测量超声波传播的时间差，可以计算出流体的流速和流量。

该方案具有高精度和不受管道材质和粘度影响的优点。
