视频监控系统是由哪些设备组成的

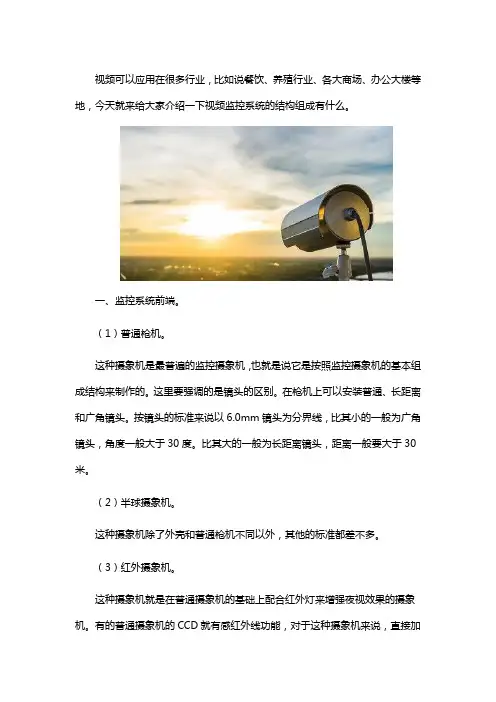

视频可以应用在很多行业，比如说餐饮、养殖行业、各大商场、办公大楼等地，今天就来给大家介绍一下视频监控系统的结构组成有什么。

一、监控系统前端。

（1）普通枪机。

这种摄象机是最普遍的监控摄象机，也就是说它是按照监控摄象机的基本组成结构来制作的。

这里要强调的是镜头的区别。

在枪机上可以安装普通、长距离和广角镜头。

按镜头的标准来说以6.0mm镜头为分界线，比其小的一般为广角镜头，角度一般大于30度。

比其大的一般为长距离镜头，距离一般要大于30米。

（2）半球摄象机。

这种摄象机除了外壳和普通枪机不同以外，其他的标准都差不多。

（3）红外摄象机。

这种摄象机就是在普通摄象机的基础上配合红外灯来增强夜视效果的摄象机。

有的普通摄象机的CCD就有感红外线功能，对于这种摄象机来说，直接加装红外灯就可以了。

有的摄象机本身不含感红外线功能，这就需要对镜头加以要求，必须是可以感红外的镜头加红外灯才能满足要求。

（4）一体化摄象机。

这种摄象机的使用也非常频繁，它是一种将变焦镜头（分为手动和自动）和摄象机的基本组成元件一起集成起来的一种特殊的监控摄象机。

2、控制云台。

（1）云台。

云台是承载摄像机进行水平和垂直两个方向转动的装置，内置两个交流电机，负责水平和垂直的运动；水平转动的角度一般为350度，垂直转动的角度一般为75度，而且，水平和垂直转动的角度可以通过调节限位开关进行调整。

（2）云台解码器。

云台解码器，是为带有云台、变焦镜头等可控设备提供驱动电源并与控制设备如矩阵进行通讯的前端设备。

通常，解码器可以控制云台的上、下、左、右旋转，变焦镜头的变焦、聚焦、光圈以及对防护罩雨刷器、摄像机电源、灯光等设备的控制，还可以提供若干个辅助功能开关，以满足不同能够用户的实际需要。

3、视频服务器。

视频服务器主要负责监控网络的数据信息管理和网络客户授权等。

视频服务器是由一个或多个模拟视频输入口、图像数字处理器、压缩芯片和一个具有网络连接功能的视频数字处理器所构成。

视频监控系统组成在当今社会，视频监控系统已经成为保障安全、管理秩序的重要手段，无论是在公共场所、企业单位还是家庭环境中，都发挥着不可或缺的作用。

那么，一个完整的视频监控系统究竟由哪些部分组成呢？让我们一起来了解一下。

视频监控系统的核心组成部分包括前端设备、传输设备、控制设备和显示与存储设备。

前端设备是整个监控系统的“眼睛”，主要负责图像和声音的采集。

常见的前端设备有摄像机、镜头、防护罩、云台等。

摄像机是其中最为关键的部件，其性能直接影响到监控图像的质量。

摄像机根据成像原理的不同，可分为模拟摄像机和网络摄像机。

模拟摄像机通过同轴电缆传输模拟信号，图像清晰度相对较低；而网络摄像机则采用数字信号传输，能够提供更高的分辨率和更清晰的图像。

镜头的作用是调整摄像机的视角和焦距，以确保拍摄到所需的画面范围。

防护罩则用于保护摄像机免受外界环境的影响，如灰尘、雨水、撞击等。

云台可以使摄像机实现水平和垂直方向的转动，从而扩大监控范围。

传输设备是连接前端设备和后端设备的“桥梁”，负责将前端采集到的视频、音频等信号传输到控制中心，并将控制中心的指令传送到前端设备。

传输方式主要有有线传输和无线传输两种。

有线传输包括同轴电缆、双绞线、光纤等，其中光纤具有传输距离远、信号衰减小、抗干扰能力强等优点，适用于大型监控系统；无线传输则通过 WiFi、蓝牙、移动通信网络等方式进行，具有安装灵活、施工方便等优点，但在信号稳定性和传输距离上可能存在一定的局限性。

控制设备是整个监控系统的“大脑”，主要包括视频矩阵、硬盘录像机（DVR）、网络视频录像机（NVR）等。

视频矩阵用于对多个摄像机的图像进行切换和控制，可以将任意一路输入图像切换到任意一路输出显示设备上。

硬盘录像机和网络视频录像机则用于对视频信号进行录制、存储和回放，同时还具备一些智能分析功能，如移动侦测、报警联动等。

显示与存储设备是监控系统的“输出终端”，用于显示监控图像和存储视频数据。

视频监控系统的工作原理视频监控系统是一种通过摄像机和视频录像机等设备，通过传输、存储和处理视频信号，以实现对特定区域进行实时监控和记录的系统。

它广泛应用于安保领域、交通管理、工业控制等各个领域。

本文将详细介绍视频监控系统的工作原理。

一、视频监控系统的基本组成视频监控系统由摄像机、传输介质、存储设备、视频处理器和监控显示器等多个组件组成。

1. 摄像机：摄像机是视频监控系统的核心部件，通过光学透镜将实时画面转化为电子信号，并传输给其他设备进行处理和显示。

2. 传输介质：传输介质负责将摄像机产生的电子信号传输到其他设备。

主要有有线传输和无线传输两种方式。

有线传输可以使用电缆或光纤进行数据传输，传输速度快、稳定性高；无线传输则通过无线电波将信号传输到接收设备，具有灵活性和便携性等优势。

3. 存储设备：存储设备用于将视频信号进行录制和存储。

常见的存储设备包括硬盘录像机（DVR）、网络硬盘录像机（NVR）等。

这些设备具有大容量、高稳定性和可靠性的特点，可以长时间保存视频数据。

4. 视频处理器：视频处理器负责对摄像机采集到的视频信号进行处理和编码。

它可以对图像进行增强、压缩、分割和分析等操作，以提高视频质量和减少存储空间的占用。

5. 监控显示器：监控显示器用于显示摄像机传输过来的视频画面。

它可以将多个摄像机的画面分屏显示，以便实时监控和比对。

二、视频监控系统的工作原理可以分为图像采集、信号传输、信号处理和图像展示四个步骤。

1. 图像采集：视频监控系统通过摄像机对特定区域的图像进行采集。

摄像机的镜头接收到光线，并将光线信息转换为电子信号。

这些信号包含着图像的亮度、饱和度、对比度等信息。

2. 信号传输：摄像机产生的电子信号需要通过传输介质传输到其他设备。

有线传输通过电缆或光纤将信号传输到存储设备或视频处理器等设备；无线传输通过无线电波将信号传输到接收设备。

传输过程中需要保证信号的稳定性和安全性。

3. 信号处理：视频处理器接收到图像采集设备传输过来的信号后，对信号进行处理和编码。

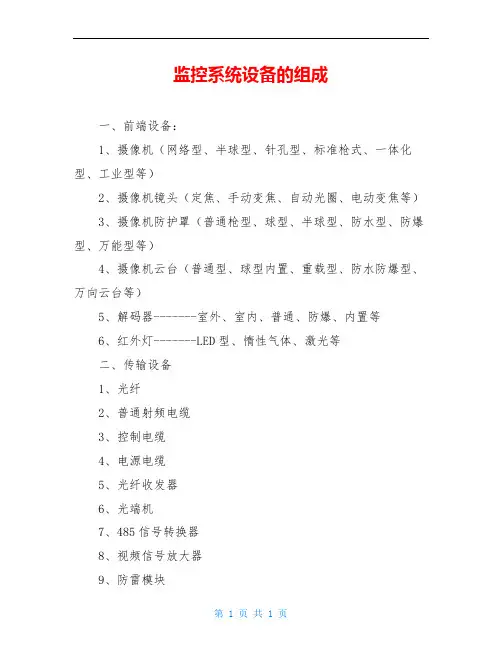

监控系统设备的组成
一、前端设备：
1、摄像机（网络型、半球型、针孔型、标准枪式、一体化型、工业型等）
2、摄像机镜头（定焦、手动变焦、自动光圈、电动变焦等）
3、摄像机防护罩（普通枪型、球型、半球型、防水型、防爆型、万能型等）
4、摄像机云台（普通型、球型内置、重载型、防水防爆型、万向云台等）
5、解码器-------室外、室内、普通、防爆、内置等
6、红外灯-------LED型、惰性气体、激光等
二、传输设备
1、光纤
2、普通射频电缆
3、控制电缆
4、电源电缆
5、光纤收发器
6、光端机
7、485信号转换器
8、视频信号放大器
9、防雷模块
三、控制设备
1、矩阵（数字、模拟、VG
A、RG
B、多媒体）
2、控制键盘
3、控制码发生器
4、控制码转换器
5、画面处理器
6、PC式录像机
7、嵌入式录像机
8、普通模拟长延时录像机
9、数字矩阵（软件＋解码卡）
10、时间字符发生器
11、视频分配器
12、视频放大器
13、云台镜头控制器
14、信号转换器（RS-232转485）
四、显示设备
1、CRT监视器
2、液晶监视器
3、电视墙
4、硬质背投
5、普通投影幕
6、VGA监视器
五、附属设备、配件
1、UPS电源
2、交换机
3、路由器
4、控制台
5、机柜
6、镀锌管
7、蛇皮管
8、PVC塑料管
9、聚乙烯尼龙管
10、Q九头、RJ45头
11、开关电源
12、线卡
13、PVC线槽
14、桥架。

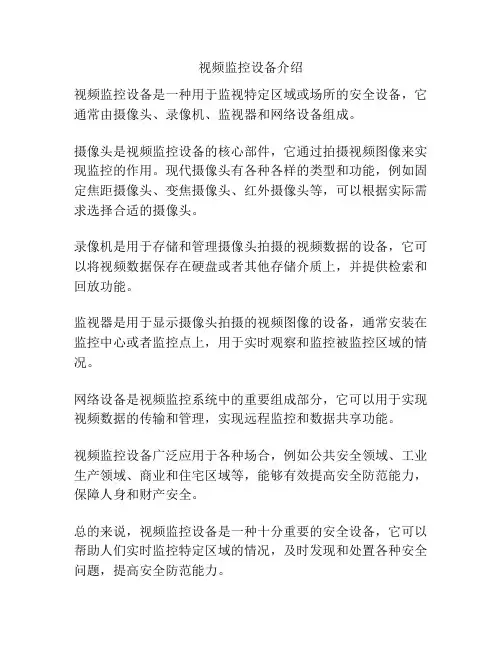

视频监控设备介绍
视频监控设备是一种用于监视特定区域或场所的安全设备，它通常由摄像头、录像机、监视器和网络设备组成。

摄像头是视频监控设备的核心部件，它通过拍摄视频图像来实现监控的作用。

现代摄像头有各种各样的类型和功能，例如固定焦距摄像头、变焦摄像头、红外摄像头等，可以根据实际需求选择合适的摄像头。

录像机是用于存储和管理摄像头拍摄的视频数据的设备，它可以将视频数据保存在硬盘或者其他存储介质上，并提供检索和回放功能。

监视器是用于显示摄像头拍摄的视频图像的设备，通常安装在监控中心或者监控点上，用于实时观察和监控被监控区域的情况。

网络设备是视频监控系统中的重要组成部分，它可以用于实现视频数据的传输和管理，实现远程监控和数据共享功能。

视频监控设备广泛应用于各种场合，例如公共安全领域、工业生产领域、商业和住宅区域等，能够有效提高安全防范能力，保障人身和财产安全。

总的来说，视频监控设备是一种十分重要的安全设备，它可以帮助人们实时监控特定区域的情况，及时发现和处置各种安全问题，提高安全防范能力。

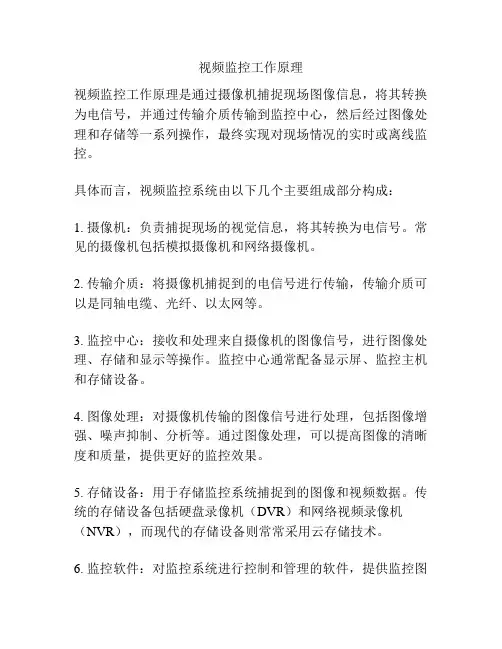

视频监控工作原理
视频监控工作原理是通过摄像机捕捉现场图像信息，将其转换为电信号，并通过传输介质传输到监控中心，然后经过图像处理和存储等一系列操作，最终实现对现场情况的实时或离线监控。

具体而言，视频监控系统由以下几个主要组成部分构成：
1. 摄像机：负责捕捉现场的视觉信息，将其转换为电信号。

常见的摄像机包括模拟摄像机和网络摄像机。

2. 传输介质：将摄像机捕捉到的电信号进行传输，传输介质可以是同轴电缆、光纤、以太网等。

3. 监控中心：接收和处理来自摄像机的图像信号，进行图像处理、存储和显示等操作。

监控中心通常配备显示屏、监控主机和存储设备。

4. 图像处理：对摄像机传输的图像信号进行处理，包括图像增强、噪声抑制、分析等。

通过图像处理，可以提高图像的清晰度和质量，提供更好的监控效果。

5. 存储设备：用于存储监控系统捕捉到的图像和视频数据。

传统的存储设备包括硬盘录像机（DVR）和网络视频录像机（NVR），而现代的存储设备则常常采用云存储技术。

6. 监控软件：对监控系统进行控制和管理的软件，提供监控图
像的实时显示、录像回放、报警处理等功能。

监控软件可以在监控中心的计算机上运行，也可以安装在移动设备上进行远程监控。

视频监控工作原理的基本流程为：摄像机捕捉现场图像信息，将其转换为电信号，通过传输介质传输到监控中心。

监控中心接收到信号后，进行图像处理和存储等操作，最后通过监控软件进行监控展示和管理。

视频监控系统广泛应用于各个领域，如公共安全、交通管理、园区管理、企业安保等，为社会提供了重要的安全保障和信息管理手段。

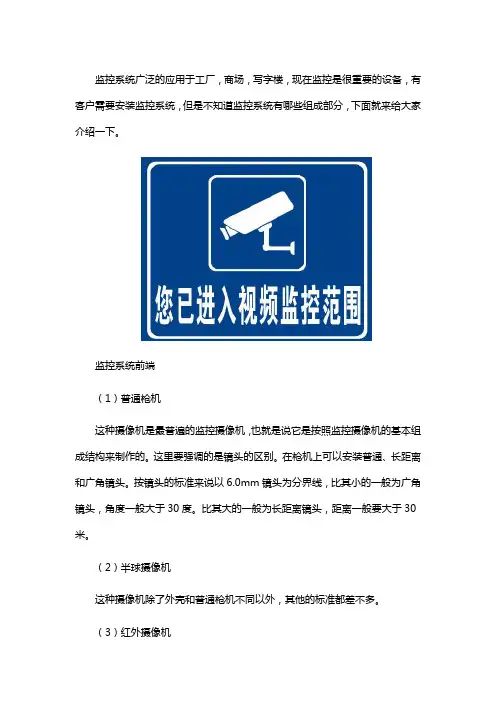

监控系统广泛的应用于工厂，商场，写字楼，现在监控是很重要的设备，有客户需要安装监控系统，但是不知道监控系统有哪些组成部分，下面就来给大家介绍一下。

监控系统前端（1）普通枪机这种摄像机是最普遍的监控摄像机，也就是说它是按照监控摄像机的基本组成结构来制作的。

这里要强调的是镜头的区别。

在枪机上可以安装普通、长距离和广角镜头。

按镜头的标准来说以6.0mm镜头为分界线，比其小的一般为广角镜头，角度一般大于30度。

比其大的一般为长距离镜头，距离一般要大于30米。

（2）半球摄像机这种摄像机除了外壳和普通枪机不同以外，其他的标准都差不多。

（3）红外摄像机这种摄像机就是在普通摄像机的基础上配合红外灯来增强夜视效果的摄像机。

有的普通摄像机的CCD就有感红外线功能，对于这种摄像机来说，直接加装红外灯就可以了。

有的摄像机本身不含感红外线功能，这就需要对镜头加以要求，必须是可以感红外的镜头加红外灯才能满足要求。

（4）一体化摄像机这种摄像机的使用也非常频繁，它是一种将变焦镜头（分为手动和自动）和摄像机的基本组成元件一起集成起来的一种特殊的监控摄像机。

它一般有两种用途：一是与球型云台配合使用，也被称为球机中的“机芯”；二是于红外灯做到一个大的壳子中，被称为红外一体化摄像机。

控制云台（1）云台云台是承载摄像机进行水平和垂直两个方向转动的装置，内置两个交流电机，负责水平和垂直的运动；水平转动的角度一般为350 度，垂直转动的角度一般为75 度，而且，水平和垂直转动的角度可以通过调节限位开关进行调整。

（2）云台解码器云台解码器，是为带有云台、变焦镜头等可控设备提供驱动电源并与控制设备如矩阵进行通讯的前端设备。

通常，解码器可以控制云台的上、下、左、右旋转，变焦镜头的变焦、聚焦、光圈以及对防护罩雨刷器、摄像机电源、灯光等设备的控制，还可以提供若干个辅助功能开关，以满足不同能够用户的实际需要。

视频服务器视频服务器主要负责监控网络的数据信息管理和网络客户授权等。

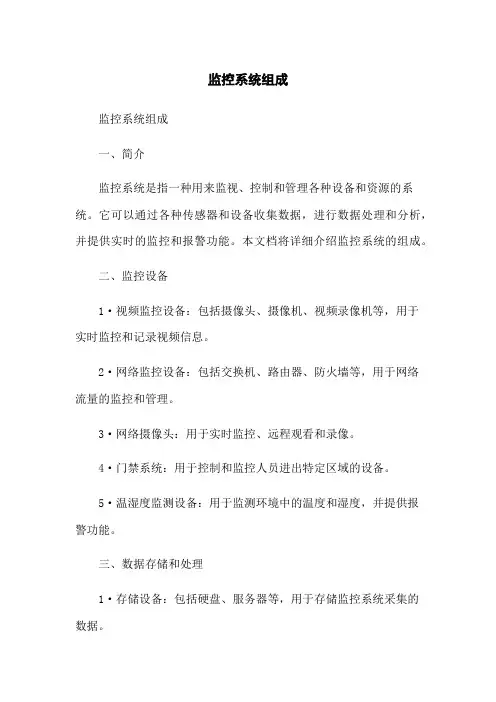

监控系统组成监控系统组成一、简介监控系统是指一种用来监视、控制和管理各种设备和资源的系统。

它可以通过各种传感器和设备收集数据，进行数据处理和分析，并提供实时的监控和报警功能。

本文档将详细介绍监控系统的组成。

二、监控设备1·视频监控设备：包括摄像头、摄像机、视频录像机等，用于实时监控和记录视频信息。

2·网络监控设备：包括交换机、路由器、防火墙等，用于网络流量的监控和管理。

3·网络摄像头：用于实时监控、远程观看和录像。

4·门禁系统：用于控制和监控人员进出特定区域的设备。

5·温湿度监测设备：用于监测环境中的温度和湿度，并提供报警功能。

三、数据存储和处理1·存储设备：包括硬盘、服务器等，用于存储监控系统采集的数据。

2·数据处理设备：包括监控主机、控制器等，用于对监控数据进行处理和分析。

四、监控中心监控中心是监控系统的核心部分，它负责监控设备的管理和控制，实时显示监控画面，并对监控数据进行处理和分析。

监控中心还可以通过互联网连接到远程终端，实现远程监控和管理。

五、报警系统监控系统通常配备报警设备，用于在检测到异常情况时发出警报。

报警设备可以包括声音报警器、灯光报警器、短信报警等。

六、远程监控远程监控是监控系统的一个重要功能，它可以通过互联网实现对监控设备的远程观看和管理。

用户可以通过方式、电脑等终端设备随时随地对监控系统进行操作和监控。

七、附件本文档涉及的附件包括系统组成图、设备配置表等，详见附件部分。

八、法律名词及注释1·监控：对特定对象、区域或者过程进行观察、记录和控制的行为。

2·数据隐私：个人或组织拥有的数据，涉及个人隐私或商业机密，需要受到保护。

3·远程监控：通过互联网实现对远程设备的监控和管理。

4·报警系统：用于在发生异常情况时发出警报的设备和系统。

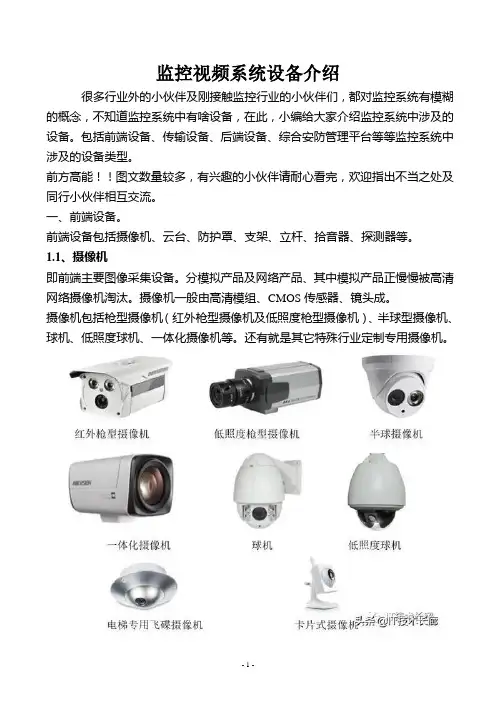

监控视频系统设备介绍很多行业外的小伙伴及刚接触监控行业的小伙伴们，都对监控系统有模糊的概念，不知道监控系统中有啥设备，在此，小编给大家介绍监控系统中涉及的设备。

包括前端设备、传输设备、后端设备、综合安防管理平台等等监控系统中涉及的设备类型。

前方高能！！图文数量较多，有兴趣的小伙伴请耐心看完，欢迎指出不当之处及同行小伙伴相互交流。

一、前端设备。

前端设备包括摄像机、云台、防护罩、支架、立杆、拾音器、探测器等。

1.1、摄像机即前端主要图像采集设备。

分模拟产品及网络产品、其中模拟产品正慢慢被高清网络摄像机淘汰。

摄像机一般由高清模组、CMOS传感器、镜头成。

摄像机包括枪型摄像机（红外枪型摄像机及低照度枪型摄像机）、半球型摄像机、球机、低照度球机、一体化摄像机等。

还有就是其它特殊行业定制专用摄像机。

注：一体化摄像机指的是一种带电动聚焦及带机械变焦功能的一体化摄像机，需配合云台或特殊定制的护罩使用，内部机芯与球机机芯为同一道理。

红外设备与低照度设备外观区别在于一个带红外，一个不带红外；实质功能区别在于红外摄像机在夜晚的时候监控画面为黑白画面，而低照度设备只要在微弱的光线下都呈现彩色画面。

电梯专用摄像机：由于电梯内部空间小，为了美观，大多会采用类似飞碟形状，也有很多现场使用半球摄像机代替。

1.2、云台即由两组电机组成、带动摄像机转动的安装平台。

一般应用于家庭迷你云台、高速公路、森林防火以及石油化工区域的防爆云台等特殊行业使用。

1.3、防护罩这里说的护罩指的是一种应用于保护枪型摄像机的护罩，防尘、防雨、抗高低温、抗腐蚀等。

目前较多使用在道路监控中。

1.4、支架即固定摄像机的设备。

分为吊装支架，壁装支架。

按形状分为万向节支架，I型支架，L型支架、T型支架及鸭嘴型支架。

1.5、立杆用于安装在户外没有墙体固定，但需安装监控摄像机的地方。

分为八角监控杆，圆管监控杆，等径监控杆，变径监控杆，锥形监控杆，高度一般为3-6米。

视频监控系统基本系统组成培训教程1.引言视频监控系统在现代社会的各个领域发挥着重要作用，不仅为公共安全提供保障，也为企业、商业、家庭等领域提供安全监控服务。

为了使大家更好地了解视频监控系统，本文将详细介绍视频监控系统基本系统组成，帮助大家掌握视频监控系统的基础知识。

2.视频监控系统概述视频监控系统是一种利用视频技术进行实时监控、录像和远程传输的系统。

它主要由前端设备、传输设备、控制设备和显示设备四部分组成。

通过这四部分的协同工作，实现对监控区域的实时监控、录像存储和远程查看等功能。

3.前端设备前端设备是视频监控系统的核心部分，主要负责采集监控区域的图像信息。

前端设备包括摄像机、镜头、防护罩、支架等。

（1）摄像机：摄像机是视频监控系统的核心设备，根据成像原理不同，可分为模拟摄像机和数字摄像机。

模拟摄像机采用模拟信号传输，数字摄像机采用数字信号传输。

（2）镜头：镜头是摄像机的重要部件，用于聚焦和调整视角。

根据焦距不同，镜头可分为定焦镜头和变焦镜头。

（3）防护罩：防护罩用于保护摄像机和镜头，防止外界环境对摄像机的影响。

根据安装位置不同，防护罩可分为室内防护罩和室外防护罩。

（4）支架：支架用于固定摄像机和镜头，调整拍摄角度。

根据安装方式不同，支架可分为壁挂式支架、吊顶式支架和立杆式支架。

4.传输设备传输设备负责将前端设备采集的图像信息传输至控制设备。

传输设备包括同轴电缆、双绞线、光纤、无线传输设备等。

（1）同轴电缆：同轴电缆是一种传输高频信号的传输线，具有较好的抗干扰性能。

适用于模拟视频信号的传输。

（2）双绞线：双绞线是一种传输数字信号的传输线，具有成本低、布线方便等优点。

适用于数字视频信号的传输。

（3）光纤：光纤是一种传输光信号的传输线，具有传输距离远、带宽大、抗干扰性能强等优点。

适用于长距离、高速率视频信号的传输。

（4）无线传输设备：无线传输设备利用无线电波传输图像信号，具有布线方便、安装灵活等优点。

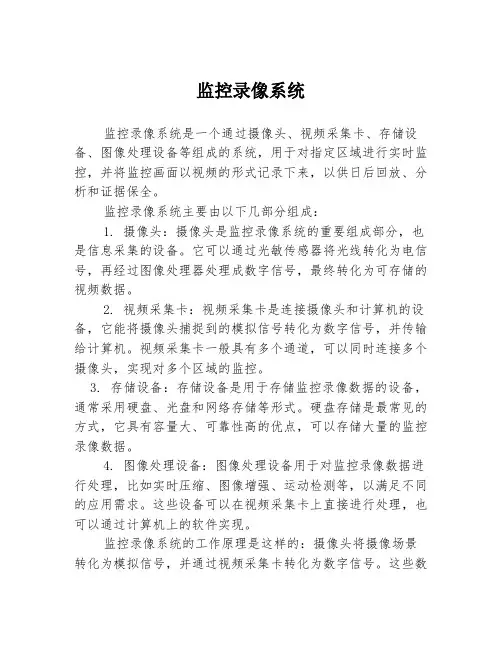

监控录像系统监控录像系统是一个通过摄像头、视频采集卡、存储设备、图像处理设备等组成的系统，用于对指定区域进行实时监控，并将监控画面以视频的形式记录下来，以供日后回放、分析和证据保全。

监控录像系统主要由以下几部分组成：1. 摄像头：摄像头是监控录像系统的重要组成部分，也是信息采集的设备。

它可以通过光敏传感器将光线转化为电信号，再经过图像处理器处理成数字信号，最终转化为可存储的视频数据。

2. 视频采集卡：视频采集卡是连接摄像头和计算机的设备，它能将摄像头捕捉到的模拟信号转化为数字信号，并传输给计算机。

视频采集卡一般具有多个通道，可以同时连接多个摄像头，实现对多个区域的监控。

3. 存储设备：存储设备是用于存储监控录像数据的设备，通常采用硬盘、光盘和网络存储等形式。

硬盘存储是最常见的方式，它具有容量大、可靠性高的优点，可以存储大量的监控录像数据。

4. 图像处理设备：图像处理设备用于对监控录像数据进行处理，比如实时压缩、图像增强、运动检测等，以满足不同的应用需求。

这些设备可以在视频采集卡上直接进行处理，也可以通过计算机上的软件实现。

监控录像系统的工作原理是这样的：摄像头将摄像场景转化为模拟信号，并通过视频采集卡转化为数字信号。

这些数字信号经过压缩处理后，保存在存储设备上。

用户可以通过监控软件实时查看摄像头的画面，也可以通过回放功能查看历史录像。

监控录像系统的应用广泛，常见于公共场所、商业店铺、住宅小区、工厂车间等地方。

它可以帮助管理人员实时监控现场情况，及时发现并处理问题；也可以提供证据材料，帮助破案和调查事故；还可以对工作流程进行分析和改进，提高工作效率。

总之，监控录像系统是一种通过摄像头、视频采集卡、存储设备、图像处理设备等组成的系统，能够对指定区域进行实时监控，并将监控画面以视频的形式记录下来。

它在安防、犯罪侦查、生产监控等方面发挥着重要作用，为社会的安全与稳定做出了重要贡献。

视频监控系统构成与设备介绍引言随着科技的发展和社会安全意识的提高，视频监控系统在各个领域得到了广泛应用。

视频监控系统通过摄像机和其他设备采集和传输图像信息，可以实时监控和录制特定区域的情况。

本文将介绍视频监控系统的构成和常见设备。

构成要素视频监控系统由多个要素组成，包括硬件设备、软件平台和网络通信。

下面将依次介绍这些要素。

硬件设备硬件设备是视频监控系统的基础，主要包括摄像机、显示屏、录像设备和存储设备。

1.摄像机：摄像机是视频监控系统最重要的组成部分，用于采集监控区域的图像信息。

根据安装方式和摄像方式的不同，摄像机可以分为固定式摄像机、球型摄像机、云台摄像机等。

2.显示屏：显示屏用于实时显示监控区域的图像信息。

可以选择液晶显示屏、LED显示屏等不同类型的显示设备，根据监控需求和空间条件来决定显示屏的尺寸和分辨率。

3.录像设备：录像设备用于将摄像机采集到的图像信息进行录制和存储。

常见的录像设备包括硬盘录像机（DVR）和网络视频录像机（NVR）等，可以通过设定录制时间、录制模式和存储介质等来满足特定的监控需求。

4.存储设备：存储设备用于存储大量的监控图像信息。

可以选择硬盘、网络存储设备（NAS）等不同类型的存储设备，根据监控需求和存储空间的要求来选择适合的存储设备。

软件平台软件平台是视频监控系统的核心，用于管理和处理摄像机采集到的图像信息。

软件平台可以分为监控管理软件、图像分析软件和远程管理软件等。

1.监控管理软件：监控管理软件用于对视频监控系统中的所有设备进行管理和控制。

可以通过监控管理软件对摄像机进行配置、录像设备进行录制计划和存储设备进行存储管理等。

2.图像分析软件：图像分析软件用于对视频图像进行特定目标的分析和识别。

常见的图像分析软件功能包括人脸识别、车牌识别、行为分析等，可以提供更加智能化和便捷的监控服务。

3.远程管理软件：远程管理软件用于远程访问和管理视频监控系统。

用户可以通过远程管理软件实时查看监控图像、远程控制摄像机和进行录像回放等操作，方便实现对监控的实时监控和远程管理。

监控系统由哪几部分组成第1 前端部分前端完成模拟视频的拍摄，探测器报警信号的产生，云台、防护罩的控制，报警输出等功能。

主要包括摄像头、电动变焦镜头、室外红外对射探测器、双监探测器、温湿度传感器、云台、防护罩、解码器、警灯、警笛等设备(设备使用情况根据用户的实际需求配置)。

摄像头通过内置CCD及辅助电路将现场情况拍摄成为模拟视频电信号，经同轴电缆传输。

电动变焦镜头将拍摄场景拉近、推远，并实现光圈、调焦等光学调整。

温、湿度传感器可探测环境内温度、湿度，从而保证内部良好的物理环境。

第2 传输部分这里介绍的传输部分主要由同轴电缆组成。

传输部分要求在前端摄像机摄录的图像进行实时传输，同时要求传输具有损耗小，可靠的传输质量，图像在录像控制中心能够清晰还原显示。

第3 控制部分该部分是安防监控系统的核心，它完成模拟视频监视信号的数字采集、MPEG-1压缩、监控数据记录和检索、硬盘录像等功能。

它的核心单元是采集、压缩单元，它的通道可靠性、运算处理能力、录像检索的便利性直接影响到整个系统的性能。

控制部分是实现报警和录像记录进行联动的关键部分。

第4 电视墙显示部分该部分完成在系统显示器或监视器屏幕上的实时监视信号显示和录像内容的回放及检索。

系统支持多画面回放，所有通道同时录像，系统报警屏幕、声音提示等功能。

它既兼容了传统电视监视墙一览无余的监控功能，又大大降低了值守人员的工作强度且提高了安全防卫的可靠性。

终端显示部分实际上还完成了另外一项重要工作——控制。

这种控制包括摄像机云台、镜头控制，报警控制，报警通知，自动、手动设防，防盗照明控制等功能，用户的工作只需要在系统桌面点击鼠标操作即可。

第五、防盗报警部分在内围的在重要出入口、楼梯口安装主动式红外探头，进行布防，在监控中心值班室(监控室)安装报警主机，一旦某处有人越入，探头即自动感应，触发报警，主机显示报警部位，同时联动相应的探照灯和摄像机，并在主机上自动切换成报警摄像画面，报警中心监控用计算机弹出电子地图并作报警记录，提示值班人员处理，大大加强了保安力度。

前言：上次介绍了视频监控系统施工的全生命周期，今天重点介绍一下视频监控系统的全过程内容。

正文：一、视频监控的组成前端设备——> 传输设备——> 终端设备——> 存储、控制、显示1、前端设备监控项目的发展历程：从模拟到数字再到智能模拟系统：主要设备是视频切换矩阵；数字系统：主要设备有IPC、DVS、NVR、CMS等设备；智能系统：基于视频分析的技术设备，比如人脸识别摄像机等前端部分摄像机,按常见方式分为：枪机、半球、球机、一体云台。

2、传输设备视频安防监控系统中的三种常见的传输介质，同轴电缆、双绞线、光纤。

同轴电缆传输的距离500米，双绞线的传输距离100米，光纤的传输距离几公里甚至几十公里。

二、常见的视频接口1）BNC接口：即同轴电缆接口，主要用于非平衡CVBS(复合电视广播信号)基带视频信号的连接，其阻抗为75欧姆。

BNC接口有两种接线方式：一是压接，二是焊接。

它输入的视频信号分别由RGB以及水平扫描和垂直扫描五条线组成，它可把三基色讯号分开，最大限度避免干扰。

2）AV接口：它是一种混合视频信号，是音频（Audio ）和视频（Video ）的简称，没有经过RF射频信号调制、放大、检波、解调等过程，信号保真度相对较好；它是模拟接口，用于数字显示设备时，需要一个模拟信号转数字信号的过程，一般数字显示设备不建议使用。

由红、白、黄三种颜色的线组成，其中黄线为视频传输线，红色和白色则是负责左右声道的声音传输。

3）S-VIDEO接口：一种将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰的接口。

S接口是五芯接口，由两路视频亮度信号、两路视频色度信号和一路公共屏蔽地线组成。

4）VGA接口：显卡上应用最为广泛的接口类型，绝大多数的显卡都带有此种接口。

工作原理，是计算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为R、G、B三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。

视频监控系统常见问题及解决方法(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--视频监控系统常见问题及解决方法视频监控系统一般由前端设备、传输线路、控制及显示设备三大部分组成。

前端设备主要包括摄像机、云台、解码器，以获取监视目标的信息；传输线路通过视频线、通讯线将前端设备所获取的信息传送至控制中心，并通过电源线为前端设备供电；控制及显示设备主要包括矩阵控制主机、录像机、监视器、图像分割器、电源、控制台、电视墙、控制机柜等，以完成对传送回来的信息的处理、切换、分割及控制。

在视频监控系统中，设备自身的故障一般比较少见，即使出现，也比较容易解决，而大多数问题往往出现在传输线路的敷设、连接、控制设备的连接等施工、安装过程中。

以下对视频监控系统常见的一些故障进行简要分析介绍。

1.无图像显示，无视频信号故障现象描述：线路正常连接、通电后，中控室显示终端上无图像显示，硬盘录像机“无视频信号”、矩阵、图形分割器等“No signal”提示存在。

原因分析：此现象一般情况可断定前端视频信号没有正常传送回控制设备，有可能是摄像机未正常供电，没有工作；电源线断路，摄像机未通电；视频线断路；BNC头焊接不牢靠等。

解决方法：首先确认摄像机是否通电，是否正常工作；如果摄像机未通电，则检查电源、变压器、电源线等；如果摄像机通电，则可用排除法将摄像机直接连接在显示终端观察，如还没有显示，则确定摄像机故障，如有图像显示，则可确定视频传输线路有故障，检查视频线及BNC接头，确认后更换线缆或重新焊接BNC接头。

2.无图像显示，有视频信号故障现象描述：线路正常连接、通电后，中控室显示终端上无图像显示，黑屏，硬盘录像机“无视频信号”、矩阵、图形分割器等“No signal”提示不存在。

原因分析：此现象与前面介绍第一种现象类似但有本质区别，一般情况可排除传输线路故障，未出现“无视频信号”“No signal”等提示，证明前端视频信号已传送回控制设备，有可能是现场无照明；摄像机镜头光圈关闭；摄像机角度没有调整好；显示器亮度未调整合适；摄像机供电电源功率不够等。

监控系统由哪几部分组成第1 前端部分前端完成模拟视频的拍摄，探测器报警信号的产生，云台、防护罩的控制，报警输出等功能。

主要包括摄像头、电动变焦镜头、室外红外对射探测器、双监探测器、温湿度传感器、云台、防护罩、解码器、警灯、警笛等设备(设备使用情况根据用户的实际需求配置)。

摄像头通过内置CCD及辅助电路将现场情况拍摄成为模拟视频电信号，经同轴电缆传输。

电动变焦镜头将拍摄场景拉近、推远，并实现光圈、调焦等光学调整。

温、湿度传感器可探测环境内温度、湿度，从而保证内部良好的物理环境。

第2 传输部分这里介绍的传输部分主要由同轴电缆组成。

传输部分要求在前端摄像机摄录的图像进行实时传输，同时要求传输具有损耗小，可靠的传输质量，图像在录像控制中心能够清晰还原显示。

第3 控制部分该部分是安防监控系统的核心，它完成模拟视频监视信号的数字采集、MPEG-1压缩、监控数据记录和检索、硬盘录像等功能。

它的核心单元是采集、压缩单元，它的通道可靠性、运算处理能力、录像检索的便利性直接影响到整个系统的性能。

控制部分是实现报警和录像记录进行联动的关键部分。

第4 电视墙显示部分该部分完成在系统显示器或监视器屏幕上的实时监视信号显示和录像内容的回放及检索。

系统支持多画面回放，所有通道同时录像，系统报警屏幕、声音提示等功能。

它既兼容了传统电视监视墙一览无余的监控功能，又大大降低了值守人员的工作强度且提高了安全防卫的可靠性。

终端显示部分实际上还完成了另外一项重要工作——控制。

这种控制包括摄像机云台、镜头控制，报警控制，报警通知，自动、手动设防，防盗照明控制等功能，用户的工作只需要在系统桌面点击鼠标操作即可。

第五、防盗报警部分在内围的在重要出入口、楼梯口安装主动式红外探头，进行布防，在监控中心值班室(监控室)安装报警主机，一旦某处有人越入，探头即自动感应，触发报警，主机显示报警部位，同时联动相应的探照灯和摄像机，并在主机上自动切换成报警摄像画面，报警中心监控用计算机弹出电子地图并作报警记录，提示值班人员处理，大大加强了保安力度。

随着人们安全意识的提高，许多公司和家庭为了保护自身和房屋财产等的安全，都安装了视频监控系统。

那么视频监控系统是由哪几部分组成的呢?下边我们一起来了解一下吧。

视频监控系统是由前端采集、传输、控制、显示及记录五个部分组成。

1、前端采集部分前端采集部分多由一台或多台摄像机及红外灯、声音采集设备、防护罩等组成，主要是为了采集画面、声音、报警信息和状态信息。

摄像机录制了画面之后，传输到监控系统中，并可以实现镜头的拉近、推远、变焦控制等，解码器作为控制镜头和云台的重要设备，可以在监控台通过电脑来控制镜头的移动。

2、传输部分视频监控系统中的传输过程是指利用光纤、双绞线、无线网络等传输、控制指令、状态信息。

传输部分根据输送的类型不同，分为数字信号和模拟信号。

这两种信号系统的成本、传输性能等不太相同，大家可以根据自己的需要进行选择和组合。

3、控制部分控制部分是视频监控系统的最重要的部分，它可以控制视频、音频信号的显示切换、整个系统资源的分配，镜头的推拉、控制云台、切换各个通信接口、控制监视器、配套电源等设备。

在现代的新型数字化系统中，监控系统与计算机最新技术相互结合，控制部分拥有了更为强大的功能，可以设置管理权限、控制区域、掌控网络、带宽控制等，成为了更为强大的安保系统。

4、显示部分显示部分主要负责将得到的视频、音频信号在终端设备输出。

终端显示设备经过了几个时代的更新，从很早的监视器、液晶监视器到投影仪、现在的LCD 拼接屏等。

5、记录部分这部分主要保证图像等数据最终被完好的存储于归档。

记录部分采用的设备包括硬盘录像机、网络硬盘录像机和网络存储等，小型监控系统与大中型监控系统采用的设备各有不同。

以上就是有关视频监控系统组成的一些相关介绍，希望对您进一步的认识了解有所帮助。
