储能系统功能介绍及基本拓扑储能系统是一个可完成存储电能和供电的系统。
本系统主要由两大单元组成:储能单元和监控与调度管理单元。
储能单元包含储能电池组、电池管理系统、PCS等;监控与调度管理单元包括计算机、控制软件及显示终端。
2.1 储能系统PCS功能描述:储能变流器又叫储能系统双向变流器,又可以称为功率变换系统(PCS)。
储能变流器是储能单元中功率调节的执行设备,由若干个交直流变换模块及直流变换模块构成。
储能系统中的能量转换系统(PCS)处于交流380V三相电网和储能电池组之间,用于满足储能电池组充放电控制的需要。
在监控与调度系统的调配下,可满足额定的功率需求,并结合电池管理系统的信息,实施有效和安全的储电和放电管理。
2.2储能系统电池管理系统功能描述:电池管理系统安装于储能电池组内,负责对储能电池组进行电压、温度、电流、容量等信息的采集,实时状态监测和故障分析,同时通过CAN总线与PCS、监控与调度系统联机通信,实现对电池进行优化的充放电管理控制。
本系统每簇电池组各自配套一套电池管理系统,能达到有效和高效地使用每簇储能电池及整体合理调配的目的。
2.3监控与调度管理系统:监控与调度管理系统(以下简称监控调度系统,SDS,Supervision and Dispatch System)是储能单元的能量调度、管理中心,负责收集全部电池管理系统数据、储能变流器数据及配电柜数据,向各个部分发出控制指令,控制整个储能系统的运行,合理安排储能变流器工作;系统既可以按照预设的充放电时间、功率和运行模式自动运行,也可以接受操作员的即时指令运行。
电池管理系统主要功能-nego使用的电池管理系统功能。
(1)单体电池电压的检测利用专用电压测量芯片,内含高精度A/D转换模块。
电池巡检周期达到150ms,电压检测范围0~5V,精度0.5%FSR。
从而精确及时监控电池在使用过程中的状态及变化。
有效时防止电池的不正当使用。
(2)电池温度的检测BMS应能与电池组热管理设计相互配合,实现电池组各模块温度的检测。

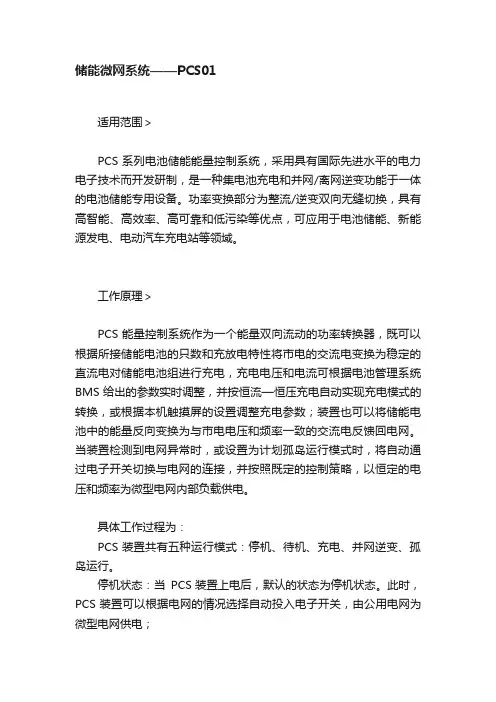

储能微网系统——PCS01适用范围>PCS 系列电池储能能量控制系统,采用具有国际先进水平的电力电子技术而开发研制,是一种集电池充电和并网/离网逆变功能于一体的电池储能专用设备。
功率变换部分为整流/逆变双向无缝切换,具有高智能、高效率、高可靠和低污染等优点,可应用于电池储能、新能源发电、电动汽车充电站等领域。
工作原理>PCS 能量控制系统作为一个能量双向流动的功率转换器,既可以根据所接储能电池的只数和充放电特性将市电的交流电变换为稳定的直流电对储能电池组进行充电,充电电压和电流可根据电池管理系统BMS 给出的参数实时调整,并按恒流—恒压充电自动实现充电模式的转换,或根据本机触摸屏的设置调整充电参数;装置也可以将储能电池中的能量反向变换为与市电电压和频率一致的交流电反馈回电网。
当装置检测到电网异常时,或设置为计划孤岛运行模式时,将自动通过电子开关切换与电网的连接,并按照既定的控制策略,以恒定的电压和频率为微型电网内部负载供电。
具体工作过程为:PCS 装置共有五种运行模式:停机、待机、充电、并网逆变、孤岛运行。
停机状态:当PCS 装置上电后,默认的状态为停机状态。
此时,PCS 装置可以根据电网的情况选择自动投入电子开关,由公用电网为微型电网供电;待机状态:系统首先通过软启动电阻为母线充电,并依次投入交流侧和直流侧接触器。
在待机状态下,可快速进入充电、并网逆变等运行模式;充电过程:PCS 在待机状态下,按照设定的充电参数(后台设置或触摸屏设置),控制IGBT动作,将交流市电转化为希望的直流电为储能电池进行充电,充电电压和充电电流均可以设定,充电时间也可以进行设定。
当充电电压或是电流达到设定值后充电结束,装置自动进入待机状态。
并网逆变:当PCS 接收到放电指令后(后台设置或触摸屏控制),将进入并网逆变模式,并通过控制IGBT 将储能电池的直流电转变为与电网电压相位和频率一致的交流电能,此时PCS 工作于电流源模式,放电的电流大小和放电阶段均可以人为设置或按BMS 实时给出的参数动态调节。

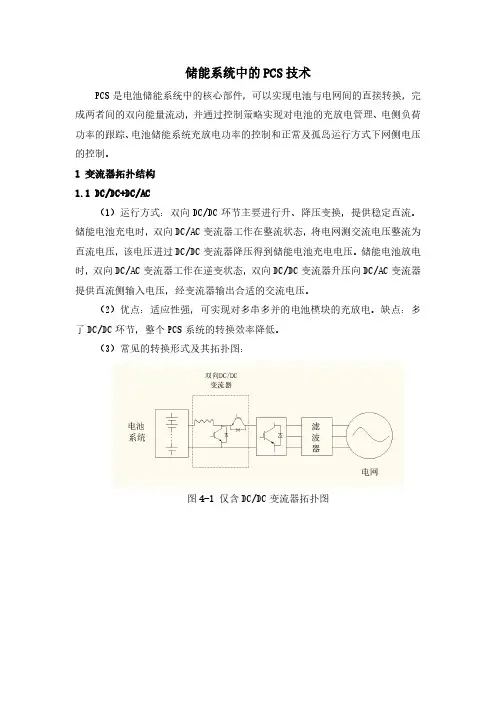

储能系统中的PCS技术PCS是电池储能系统中的核心部件,可以实现电池与电网间的直接转换,完成两者间的双向能量流动,并通过控制策略实现对电池的充放电管理、电侧负荷功率的跟踪、电池储能系统充放电功率的控制和正常及孤岛运行方式下网侧电压的控制。
1 变流器拓扑结构1.1 DC/DC+DC/AC(1)运行方式:双向DC/DC环节主要进行升、降压变换,提供稳定直流。
储能电池充电时,双向DC/AC变流器工作在整流状态,将电网测交流电压整流为直流电压,该电压进过DC/DC变流器降压得到储能电池充电电压。
储能电池放电时,双向DC/AC变流器工作在逆变状态,双向DC/DC变流器升压向DC/AC变流器提供直流侧输入电压,经变流器输出合适的交流电压。
(2)优点:适应性强,可实现对多串多并的电池模块的充放电。
缺点:多了DC/DC环节,整个PCS系统的转换效率降低。
(3)常见的转换形式及其拓扑图:图4-1 仅含DC/DC变流器拓扑图图4-2 直流共侧DC/DC变流器拓扑图图4-3 交流共侧DC/DC变流器拓扑图相比常规的结构,直流共侧系统及交流共侧系统,可采用模块化连接方式1.2 DC/AC(1)运行方式:储能电池经过串并联后,直接连接DC/AC的直流端。
储能电池系统充电时,双向DC/AC变流器工作在整流状态,将系统侧交流电转化为直流电,将能量储存在储能电池中。
放电时,双向储能变流器工作在逆变状态,将储能电池释放的能量由直流变成交流电。
(2)特点:适用于电网中分布式独立电源并网,结构简单。
PCS环节能耗相对较低。
缺点:系统体积大、造价高,储能系统的容量选择缺乏灵活性,电网侧发生短路故障可能在PCS直流侧产生短时大电流,对电池生产较大冲击。
(3)仅含DC/AC环节的PCS拓扑图如图4-4所示:图4-4 仅含DC/AC变流器拓扑图(4)包含DC/AC环节的PCS拓扑图如图4-5所示,这种拓扑结构的扩容方式是,多组电池组分别经过各自的DC/AC环节后再并联,并联后滤波并网。

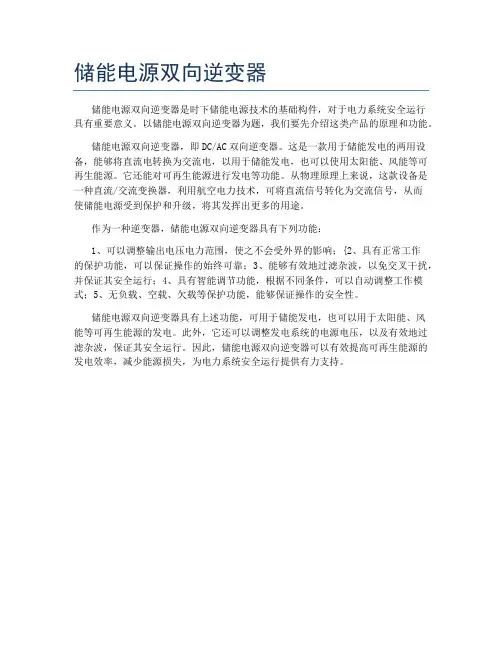

储能电源双向逆变器
储能电源双向逆变器是时下储能电源技术的基础构件,对于电力系统安全运行
具有重要意义。
以储能电源双向逆变器为题,我们要先介绍这类产品的原理和功能。
储能电源双向逆变器,即DC/AC双向逆变器。
这是一款用于储能发电的两用设备,能够将直流电转换为交流电,以用于储能发电,也可以使用太阳能、风能等可再生能源。
它还能对可再生能源进行发电等功能。
从物理原理上来说,这款设备是一种直流/交流变换器,利用航空电力技术,可将直流信号转化为交流信号,从而
使储能电源受到保护和升级,将其发挥出更多的用途。
作为一种逆变器,储能电源双向逆变器具有下列功能:
1、可以调整输出电压电力范围,使之不会受外界的影响;{
2、具有正常工作
的保护功能,可以保证操作的始终可靠;3、能够有效地过滤杂波,以免交叉干扰,并保证其安全运行;4、具有智能调节功能,根据不同条件,可以自动调整工作模式;5、无负载、空载、欠载等保护功能,能够保证操作的安全性。
储能电源双向逆变器具有上述功能,可用于储能发电,也可以用于太阳能、风
能等可再生能源的发电。
此外,它还可以调整发电系统的电源电压,以及有效地过滤杂波,保证其安全运行。
因此,储能电源双向逆变器可以有效提高可再生能源的发电效率,减少能源损失,为电力系统安全运行提供有力支持。

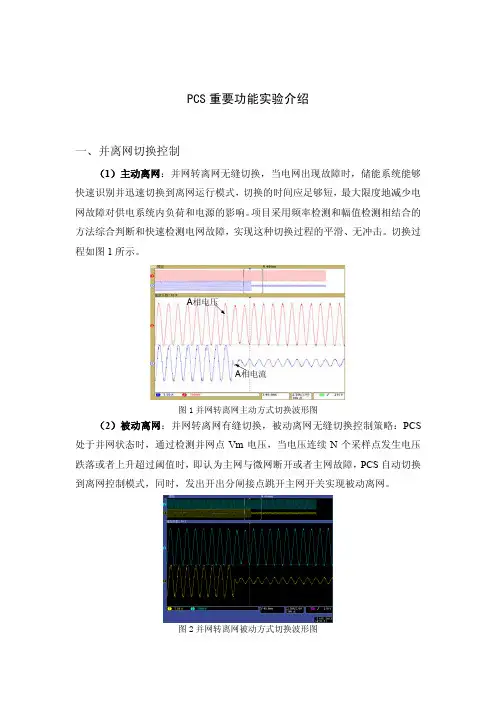

PCS重要功能实验介绍一、并离网切换控制(1)主动离网:并网转离网无缝切换,当电网出现故障时,储能系统能够快速识别并迅速切换到离网运行模式,切换的时间应足够短,最大限度地减少电网故障对供电系统内负荷和电源的影响。
项目采用频率检测和幅值检测相结合的方法综合判断和快速检测电网故障,实现这种切换过程的平滑、无冲击。
切换过程如图1所示。
A相电压A相电流图1并网转离网主动方式切换波形图(2)被动离网:并网转离网有缝切换,被动离网无缝切换控制策略:PCS 处于并网状态时,通过检测并网点Vm电压,当电压连续N个采样点发生电压跌落或者上升超过阈值时,即认为主网与微网断开或者主网故障,PCS自动切换到离网控制模式,同时,发出开出分闸接点跳开主网开关实现被动离网。
图2并网转离网被动方式切换波形图二、同期并网切换控制(1)被动同期并网控制,采用保护装置并网合闸的方式:储能变流器从离网到并网的切换过程中,实现控制模式从电压/频率(V/f)控制模式切换到恒功率控制模式。
并网前储能变流器必须首先通过锁相环跟踪控制,使变流器输出电压在幅值、频率和相位上都与电网电压匹配。
否则,并网开关闭合时存在较大的电压差,从而导致并网冲击电流过大,对变流器的安全造成威胁。
切换过程如图3所示,采用同期保护装置并网合闸,PCS收到同期并网干接点后,通过通讯接收保护装置发来的电网侧电压与频率,调节电压频率,保护装置实时判断,当满足合闸条件后立即合闸,PCS判断后进入待机状态。
图3 离网转并网切换波形图(2)自动同期并网控制,采用PCS自动判断同期点的方式:该模式下不使用同期保护装置,PCS检测电网侧电压,当接收监控系统发来同期命令后,开始跟踪电网侧电网相位,当完成相位跟踪后,立即开出并网合闸命令,由相应的执行开关合闸完成自动同期并网。
图4 自动同期控制过程二、离网带非线性负荷与消谐处理当PCS带较大非线性负荷时,作为微网主电源时,采用V/f控制,输出电压会产生严重畸变,如图4,当微网不控制整流用电设备情况下,PCS输出电压电流波形。

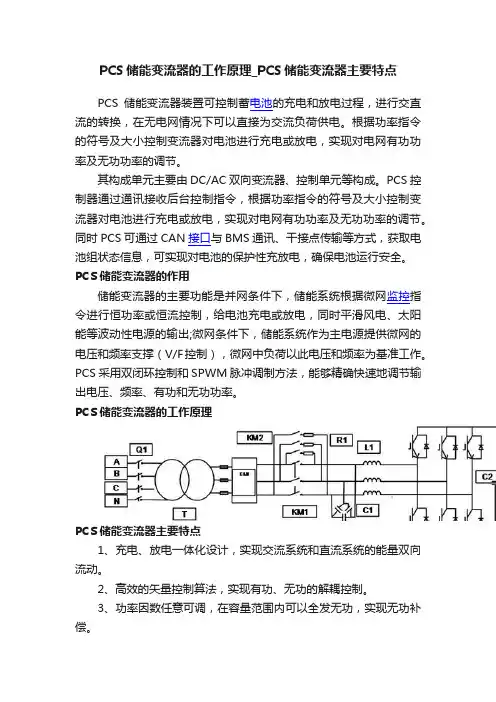

PCS储能变流器的工作原理_PCS储能变流器主要特点PCS储能变流器装置可控制蓄电池的充电和放电过程,进行交直流的转换,在无电网情况下可以直接为交流负荷供电。
根据功率指令的符号及大小控制变流器对电池进行充电或放电,实现对电网有功功率及无功功率的调节。
其构成单元主要由DC/AC双向变流器、控制单元等构成。
PCS控制器通过通讯接收后台控制指令,根据功率指令的符号及大小控制变流器对电池进行充电或放电,实现对电网有功功率及无功功率的调节。
同时PCS可通过CAN接口与BMS通讯、干接点传输等方式,获取电池组状态信息,可实现对电池的保护性充放电,确保电池运行安全。
PCS储能变流器的作用储能变流器的主要功能是并网条件下,储能系统根据微网监控指令进行恒功率或恒流控制,给电池充电或放电,同时平滑风电、太阳能等波动性电源的输出;微网条件下,储能系统作为主电源提供微网的电压和频率支撑(V/F控制),微网中负荷以此电压和频率为基准工作。
PCS采用双闭环控制和SPWM脉冲调制方法,能够精确快速地调节输出电压、频率、有功和无功功率。
PCS储能变流器的工作原理PCS储能变流器主要特点1、充电、放电一体化设计,实现交流系统和直流系统的能量双向流动。
2、高效的矢量控制算法,实现有功、无功的解耦控制。
3、功率因数任意可调,在容量范围内可以全发无功,实现无功补偿。
4、支持并网运行、离网运行;并可以实现并网与离网的平滑无缝切换。
5、支持微网运行,可为微网提供稳定的电压和频率支撑。
6、主动式与被动式孤岛检测方法相结合。
7、完善的继电保护功能,有效防止逆变器的异常损坏。
8、支持多种储能电池,不同的型号仅控制器的软件不同。
9、多台PCS可实现多机并联运行,总输出功率不小于叠加总功率的95%。
10、支持交流侧短时短路运行模式。
11、支持自同期功能。
12、高可靠性机柜设计,满足不同运行区域需要。
13、主功率回路采用高可靠性功率模块。
14、10KW换流器单体之间相互独立。

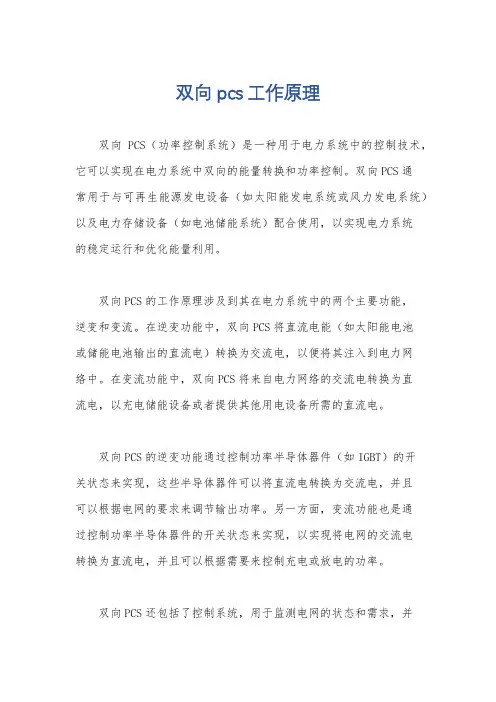

双向pcs工作原理
双向PCS(功率控制系统)是一种用于电力系统中的控制技术,它可以实现在电力系统中双向的能量转换和功率控制。
双向PCS通
常用于与可再生能源发电设备(如太阳能发电系统或风力发电系统)以及电力存储设备(如电池储能系统)配合使用,以实现电力系统
的稳定运行和优化能量利用。
双向PCS的工作原理涉及到其在电力系统中的两个主要功能,
逆变和变流。
在逆变功能中,双向PCS将直流电能(如太阳能电池
或储能电池输出的直流电)转换为交流电,以便将其注入到电力网
络中。
在变流功能中,双向PCS将来自电力网络的交流电转换为直
流电,以充电储能设备或者提供其他用电设备所需的直流电。
双向PCS的逆变功能通过控制功率半导体器件(如IGBT)的开
关状态来实现,这些半导体器件可以将直流电转换为交流电,并且
可以根据电网的要求来调节输出功率。
另一方面,变流功能也是通
过控制功率半导体器件的开关状态来实现,以实现将电网的交流电
转换为直流电,并且可以根据需要来控制充电或放电的功率。
双向PCS还包括了控制系统,用于监测电网的状态和需求,并
且根据这些信息来调节逆变和变流的操作。
这些控制系统通常包括了先进的电力电子技术和算法,以实现对电力系统的精确控制和优化。
总的来说,双向PCS的工作原理是基于先进的电力电子技术和控制系统,通过逆变和变流功能实现对电力系统中双向能量转换和功率控制的精确调节,从而实现电力系统的稳定运行和能量利用的最大化。
双向储能变流器pcs的三种工作模式:并网、离网以及混合模式储能系统是电力生产过程中一个重要组成部分。
储能系统可以有效地进行削峰平谷,平滑负荷,促进可再生能源的应用;可以调峰调频,提高电力系统运行稳定性;可以有效的利用电力设备,降低供电成本。
储能系统对智能电网的建设具有重大的战略意义。
双向储能变流器pcs是电网与储能装置之间的接口,适用于需要动态储能的应用场合(并网系统、离网系统和混合系统),在电能富余时将电能存储,电能不足时将存储的电能变流后向电网输出,或在微网中作为主电源支撑微网运行。
双向储能变流器pcs产品用于储能系统中,通过与储能组件与公共电网连接,在电网负荷低谷期,将电网中的交流电能转换成直流电能,给储能组件充电,在电网负荷高峰期,又将储能组件中直流电能转换满足电网要求的交流电能,回馈到公共电网中,起到削峰填谷的功能。
保证电网的正常运行。
以双向变流为基本特点,能够应用在并网和离网等场合,具有一系列特殊性能、功能的变流器。
实现储能与电网的柔性接口,适合智能电网建设。
储能变流器的工作原理是交、直流侧可控的四象限运行的变流装置,实现对电能的交直流双向转换。
该原理就是通过微网监控指令进行恒功率或恒流控制,给电池充电或放电,同时平滑风电、太阳能等波动性电源的输出。
PCS采用双闭环控制和SPWM脉冲调制方法,能够精确快速地调节输出电压、频率、有功和无功功率。
双向储能变流器pcs可以通过快速的电能存储来响应负荷的波动,吸收多余的能量或补充缺额的能量,实现大功率的动态调节,很好地适应频率调节和电压功率因数的校正,从而提高系统运行的稳定性。
双向储能变流器pcs的工作模式分为并网模式、离网模式和混合模式。
1.并网模式并网模式下包括充电功能和放电功能,此时用户可以选择自动模式和手动模式。
在自动模式下,如果用户选择并网充电或放电状态,储能逆变器将以之前设定好的值对蓄电池进行充电或放电。
在手动模式下,用户可以通过手动修改充电或放电电流、电压和时间值,使储能逆变器工作在设定的充电或放电状态。

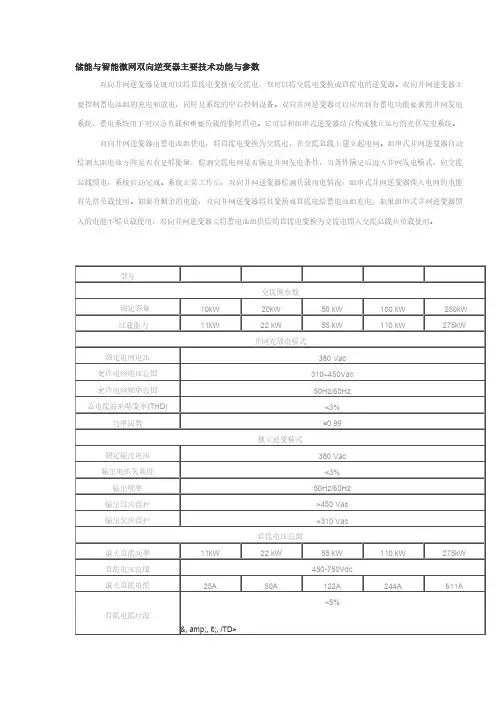

储能与智能微网双向逆变器主要技术功能与参数双向并网逆变器是既可以将直流电变换成交流电,也可以将交流电变换成直流电的逆变器。
双向并网逆变器主要控制蓄电池组的充电和放电,同时是系统的中心控制设备。
双向并网逆变器可以应用到有蓄电功能要求的并网发电系统,蓄电系统用于对应急负载和重要负载的临时供电。
它可以和组串式逆变器结合构成独立运行的光伏发电系统。
双向并网逆变器由蓄电池组供电,将直流电变换为交流电,在交流总线上建立起电网。
组串式并网逆变器自动检测太阳电池方阵是否有足够能量,检测交流电网是否满足并网发电条件,当条件满足后进入并网发电模式,向交流总线馈电,系统启动完成。
系统正常工作后,双向并网逆变器检测负载用电情况,组串式并网逆变器馈入电网的电能首先供负载使用。
如果有剩余的电能,双向并网逆变器将其变换成直流电给蓄电池组充电;如果组串式并网逆变器馈入的电能不够负载使用,双向并网逆变器又将蓄电池组供给的直流电变换为交流电馈入交流总线共负载使用。
型号交流侧参数额定容量10kW20kW50 kW100 kW250kW过载能力11kW22 kW55 kW110 kW275kW并网充放电模式额定电网电压380 Vac允许电网电压范围310~450Vac允许电网频率范围50Hz/60Hz总电流波形畸变率(THD)<3%功率因数≥0.99独立逆变模式额定输出电压380 Vac输出电压失真度<3%输出频率50Hz/60Hz输出过压保护>450 Vac输出欠压保护<310 Vac直流电压范围最大直流功率11kW22 kW55 kW110 kW275kW 直流电压范围450-750Vdc最大直流电流25A50A122A244A611A<5%直流电流纹波&, amp;, lt;, /TD>系统最大转换效率96.6%工作温度-25~+60℃相对湿度0~95%,无冷凝噪声<50dB保护功能极性反接保护、短路保护、孤岛效应保护、过热保护、过载保护、接地故障保护等冷却方式强制风冷防护等级IP20显示与通讯显示触摸屏标准通讯模式RS485(MODBUS协议)机械参数宽×深×高(mm)重量(kg)1503007009001300。

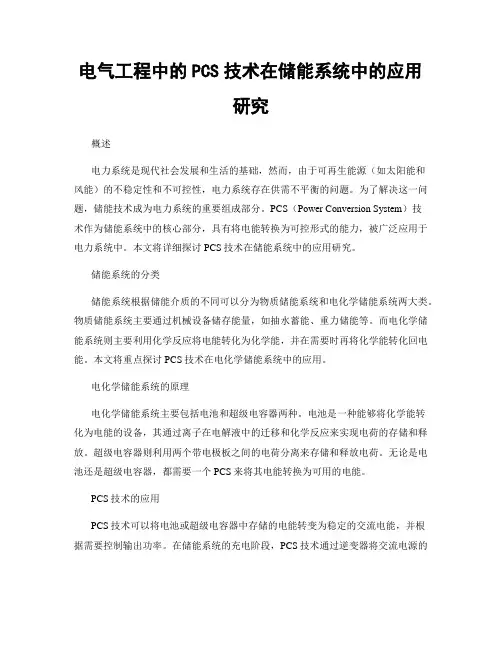

电气工程中的PCS技术在储能系统中的应用研究概述电力系统是现代社会发展和生活的基础,然而,由于可再生能源(如太阳能和风能)的不稳定性和不可控性,电力系统存在供需不平衡的问题。

为了解决这一问题,储能技术成为电力系统的重要组成部分。
PCS(Power Conversion System)技术作为储能系统中的核心部分,具有将电能转换为可控形式的能力,被广泛应用于电力系统中。
本文将详细探讨PCS技术在储能系统中的应用研究。
储能系统的分类储能系统根据储能介质的不同可以分为物质储能系统和电化学储能系统两大类。
物质储能系统主要通过机械设备储存能量,如抽水蓄能、重力储能等。
而电化学储能系统则主要利用化学反应将电能转化为化学能,并在需要时再将化学能转化回电能。
本文将重点探讨PCS技术在电化学储能系统中的应用。
电化学储能系统的原理电化学储能系统主要包括电池和超级电容器两种。
电池是一种能够将化学能转化为电能的设备,其通过离子在电解液中的迁移和化学反应来实现电荷的存储和释放。
超级电容器则利用两个带电极板之间的电荷分离来存储和释放电荷。
无论是电池还是超级电容器,都需要一个PCS来将其电能转换为可用的电能。
PCS技术的应用PCS技术可以将电池或超级电容器中存储的电能转变为稳定的交流电能,并根据需要控制输出功率。
在储能系统的充电阶段,PCS技术通过逆变器将交流电源的电能转换为直流电能,并存储到电池或超级电容器中。
而在放电阶段,PCS技术则通过逆变器将储存的直流电能转换为交流电能,并输出给电力系统供应。
PCS技术的关键问题在PCS技术的应用中,存在一些关键问题需要解决。
首先,是控制算法的优化问题。
合理有效的控制算法可以提高PCS系统的效率和稳定性。
其次,是电能的转换效率问题。
PCS系统在电能的转换过程中会有能量损耗,如何提高转换效率成为减少能源浪费的关键。
此外,如何保证PCS的安全性和可靠性也是一个重要的研究方向。
PCS技术的未来发展随着可再生能源的快速发展和智能电网的兴起,PCS技术在储能系统中的应用前景广阔。
储能与智能微网双向逆变器主要技术功能与参数1.储能功能:双向逆变器可将直流储能系统(如锂电池、超级电容器等)的储能能力转化为交流电,并通电到微网系统中。
这种储能功能可以让储能系统具备储存和释放电能的能力,以应对电网的供电不稳定或停电情况。
2.逆变功能:逆变是双向逆变器的主要功能之一,它可以将直流电转化为交流电。
通过逆变功能,双向逆变器可以将储能系统中的直流电能转变为微网系统所需要的交流电,并供电给加载设备。
3.双向传输功能:双向逆变器具有双向传输能力,既可以将储能系统中的电能传输到微网系统,也可以将微网系统中的电能传输到储能系统中。
这种双向传输功能使得双向逆变器可以实现电网与储能系统之间的互联互通,实现电能的双向流动。
4.网络接口功能:双向逆变器通常具有网络接口功能,可以通过有线或无线网络与其他设备进行通讯。
通过网络接口功能,双向逆变器可以实现与智能微网管理系统的连接,以实现对设备状态的监控和控制。
5.功率调节功能:双向逆变器通常具有功率调节功能,可以根据微网系统的负载需求自动调节输出功率。
这种功率调节功能可以提高电能利用率,避免因负载变化而导致的能源浪费或电能不足的情况。
6.安全保护功能:双向逆变器通常具有安全保护功能,可以对输入和输出电流、电压进行监测和保护。
当电流或电压异常时,双向逆变器可以自动切断电力传输,以保护设备和用户的安全。
7.高效能转换:双向逆变器的效率是一个重要的参数,它表示输入电能与输出电能之间的转换效率。
双向逆变器的高效能转换可以减少能源损耗,提高整体系统的能源利用效率。
8.频率和电压稳定性:双向逆变器应具有良好的频率和电压稳定性,以确保输出电能的稳定和质量。
频率和电压稳定性参数可以衡量双向逆变器在不同工作条件下的输出电能的稳定性。
综上所述,储能与智能微网双向逆变器具有储能、逆变、双向传输、网络接口、功率调节、安全保护、高效能转换、频率和电压稳定性等多种功能和参数。
这些功能和参数使得双向逆变器成为实现储能系统与微网系统之间的电能转换和互联互通的重要设备。
储能变流器用途储能变流器(PCS)是储能系统中的核心部件,它能够实现储能系统的充电和放电过程,进行交直流的变换。
具体来说,储能变流器可以把储能系统的直流电逆变成交流电,输送给电网或者给交流负荷使用;也可以把电网的交流电整流为直流电,给储能系统充电。
这种设备在多个领域都有广泛的应用,以下将详细介绍储能变流器的用途。
首先,储能变流器在可再生能源领域的应用非常广泛。
随着可再生能源(如太阳能和风能)在电力供应中的比例逐渐增加,其波动性和不稳定性对电网的影响也越来越大。
储能变流器可以有效地解决这个问题,它可以在可再生能源产生过剩电能时将其储存起来,在能源不足时释放出来,从而平衡电网的供需关系,提高电网的稳定性和可靠性。
其次,储能变流器在分布式能源系统中也发挥着重要的作用。
分布式能源系统是一种将能源生产和消费紧密结合的能源供应方式,它可以有效地提高能源利用效率,降低能源损耗。
储能变流器作为分布式能源系统中的关键设备,可以实现电能的优化配置和高效管理,进一步提高分布式能源系统的经济性和环保性。
此外,储能变流器在微电网中也有着广泛的应用。
微电网是一种将分布式电源、储能系统和负荷紧密结合的小型电力系统,它可以独立运行,也可以与主电网相互连接。
储能变流器作为微电网中的核心设备,可以实现微电网与主电网之间的电能双向转换,提高微电网的供电质量和可靠性。
同时,储能变流器在智能电网的建设中也发挥着重要的作用。
智能电网是一种基于先进的信息通信技术,实现电网的自动化、智能化和互动化的新型电力系统。
储能变流器作为智能电网中的关键设备,可以实现电能的灵活调度和优化配置,提高电网的运行效率和安全性。
除此之外,储能变流器还在工业和商业领域有着广泛的应用。
在工业领域,一些大型设备或生产线需要稳定的电力供应,储能变流器可以通过充放电过程来平衡电网的负荷,避免或减少因电力波动而导致的设备故障或生产中断。
在商业领域,储能变流器则可以用于商场、酒店等场所的应急电源系统,保障在电网故障时的正常供电。
主题:PCS双向变流器整流+逆变随着能源领域的快速发展,可再生能源已经成为了人们关注的重点之一。
在可再生能源中,光伏发电和风力发电等所占比重越来越大。
然而,这些可再生能源发电具有间断性和波动性,因此需要储能系统来平稳输出电能。
而PCS双向变流器整流+逆变技术便是一种解决方案。
一、PCS双向变流器整流+逆变技术的工作原理PCS双向变流器整流+逆变技术是一种将可再生能源发电系统和储能系统相结合的技术,其工作原理如下:1. 整流过程:在电能产生的过程中,PCS双向变流器将可再生能源发电系统产生的电能通过整流过程转换为直流电能,并供给给储能系统进行储存。
2. 逆变过程:在需要使用储能系统输出电能时,PCS双向变流器则将储能系统中的直流电能通过逆变过程转换为交流电能,以满足电网或负载的需求。
二、PCS双向变流器整流+逆变技术的优点PCS双向变流器整流+逆变技术具有如下优点:1. 提高能源利用率:通过整流+逆变,PCS双向变流器可以将可再生能源发电系统产生的电能更充分地利用起来,从而提高能源的利用率。
2. 平滑输出电能:由于可再生能源发电具有波动性,PCS双向变流器整流+逆变技术可以通过储能系统来平稳输出电能,减少对电网的冲击。
3. 提高电能质量:PCS双向变流器整流+逆变技术可以通过控制系统来提高电能质量,减少电能的波动和谐波,保证电网的安全稳定运行。
三、PCS双向变流器整流+逆变技术在实际应用中的案例PCS双向变流器整流+逆变技术已经在多个项目中得到了应用,取得了显著的成效。
比如在某地的光伏发电项目中,通过引入PCS双向变流器整流+逆变技术,有效提高了光伏发电的整体效率,同时平稳输出了电能,为电网运行提供了良好的支持。
四、PCS双向变流器整流+逆变技术的发展趋势随着可再生能源的发展和储能技术的不断成熟,PCS双向变流器整流+逆变技术也将迎来更好的发展。
未来,人们可以预见到这项技术将在更多的可再生能源发电项目中得到应用,为整个能源行业的可持续发展做出更大的贡献。
储能pcs功能原理
储能PCS(Power Conversion System)是一种能够将电能转化为储能形式的设备,它可以将电能储存起来,以备不时之需。
储能PCS 的功能原理是通过电池组将电能储存起来,然后在需要的时候将储存的电能转化为电力输出,以满足电力需求。
储能PCS的核心部件是电池组,电池组是由多个电池单元组成的,每个电池单元都能够储存一定量的电能。
当电池组接收到电能时,电能会被储存在电池单元中,当需要输出电能时,电池组会将储存的电能转化为电力输出。
储能PCS的工作原理可以分为两个阶段:储能阶段和输出阶段。
在储能阶段,电池组会将电能储存起来,这个过程需要使用充电器将电能输入到电池组中。
在输出阶段,电池组会将储存的电能转化为电力输出,这个过程需要使用逆变器将电能转化为交流电。
储能PCS的优点是可以提高电力系统的可靠性和稳定性,同时也可以提高电力系统的效率。
储能PCS可以在电力系统出现故障或者电力需求增加的情况下,提供备用电源,以保证电力系统的正常运行。
此外,储能PCS还可以将电力系统的峰谷电力进行平衡,以提高电力系统的效率。
储能PCS是一种非常重要的电力设备,它可以将电能储存起来,以备不时之需。
储能PCS的功能原理是通过电池组将电能储存起来,
然后在需要的时候将储存的电能转化为电力输出,以满足电力需求。
储能PCS的优点是可以提高电力系统的可靠性和稳定性,同时也可以提高电力系统的效率。
储能变流器pcs工作原理储能变流器PCS工作原理储能变流器PCS(Power Conversion System)是一种将电能转换储存并输出的设备,其主要功能是将可再生能源如太阳能、风能等转换成电能储存,也可以将储存的电能转换为交流电源输出。
那么,储能变流器PCS的工作原理是什么呢?储能变流器PCS一般由DC/DC变换器、电池组、DC/AC变换器和控制系统四部分组成。
其中,DC/DC变换器用于将太阳能、风能等可再生能源产生的直流电转换为适合电池组充电的直流电,同时控制电池组的充电。
而电池组则用于存储电能。
DC/AC变换器则将电池组存储的直流电转换为交流电,并输出到电网上。
控制系统则对储能变流器PCS进行控制管理。
储能变流器PCS的工作原理主要分为两个部分:充电和放电。
在充电阶段,DC/DC变换器将太阳能、风能等可再生能源产生的直流电转换为适合电池组充电的直流电,并控制电池组的充电。
充电过程中,控制系统会监控电池组的电压、电流、温度等参数,确保电池组的充电状态在安全范围内。
在放电阶段,DC/AC变换器将电池组储存的直流电转换为交流电,并输出到电网上。
放电过程中,控制系统同样会监控电池组的电压、电流、温度等参数,确保电池组的放电状态在安全范围内。
储能变流器PCS的工作原理需要说明的是,控制系统是储能变流器PCS的核心部分,其功能包括储能变流器PCS的开关控制、电压控制、电流控制、频率控制、功率控制等等。
控制系统根据电池组的状态和电网的需求,自动调节储能变流器PCS的工作状态,以保证系统稳定运行。
储能变流器PCS的工作原理是将可再生能源转换储存,并按需将储存的电能输出到电网上。
其核心控制系统能够自动调节储能变流器PCS的工作状态,确保系统稳定运行。
随着可再生能源的不断发展和应用,储能变流器PCS在电力系统中的作用将会越来越重要。
pcs型式试验报告在当今的能源领域,电力储能系统(PCS)的重要性日益凸显。
PCS 作为连接储能电池与电网或负载的关键设备,其性能和可靠性直接关系到整个储能系统的稳定运行。
为了确保 PCS 在实际应用中的表现符合设计要求和相关标准,进行严格的型式试验是必不可少的环节。
PCS 型式试验是对 PCS 产品的全面性能评估,涵盖了电气性能、功能特性、安全保护、环境适应性等多个方面。
通过这些试验,可以验证 PCS 是否具备在各种工况下稳定运行、高效转换能量以及保障系统安全的能力。
在电气性能测试方面,包括但不限于输入输出特性、效率测试、功率因数、谐波含量等项目。
输入特性主要考察 PCS 在不同电压和频率下的正常启动和运行能力。
输出特性则关注其输出电压的稳定性、精度以及动态响应性能。
效率测试是衡量PCS 能量转换效率的重要指标,高效率意味着更少的能量损耗和更高的运行经济性。
功率因数反映了PCS 对电网无功功率的贡献,良好的功率因数有助于提高电网的电能质量。
谐波含量的测试则是为了确保 PCS 在运行过程中不会向电网注入过多的谐波,从而避免对电网造成干扰。
功能特性的测试也是型式试验的重要组成部分。
例如,充放电控制功能的准确性和稳定性,能否按照设定的策略实现电池的合理充放电;并离网切换功能,在电网故障或需要离网运行时,能否迅速、平稳地完成切换,保障负载的持续供电;以及无功补偿功能,是否能够根据电网需求提供无功支持,改善电网的电压稳定性。
安全保护功能更是 PCS 型式试验的重点关注内容。
过压保护、过流保护、短路保护、过热保护等功能的有效性和可靠性直接关系到设备和人员的安全。
在试验中,通过模拟各种故障情况,检验 PCS 是否能够及时检测到异常并迅速采取保护措施,避免故障扩大造成严重后果。
环境适应性试验也是必不可少的环节。
PCS 可能会在各种恶劣的环境条件下运行,如高温、低温、高湿度、盐雾等。
通过环境试验,可以验证 PCS 在这些极端环境下的性能稳定性和可靠性。
PCS重要功能实验介绍
一、并离网切换控制
(1)主动离网:并网转离网无缝切换,当电网出现故障时,储能系统能够快速识别并迅速切换到离网运行模式,切换的时间应足够短,最大限度地减少电网故障对供电系统内负荷和电源的影响。
项目采用频率检测和幅值检测相结合的方法综合判断和快速检测电网故障,实现这种切换过程的平滑、无冲击。
切换过程如图1所示。
A相电压
A相电流
图1并网转离网主动方式切换波形图
(2)被动离网:并网转离网有缝切换,被动离网无缝切换控制策略:PCS 处于并网状态时,通过检测并网点Vm电压,当电压连续N个采样点发生电压跌落或者上升超过阈值时,即认为主网与微网断开或者主网故障,PCS自动切换到离网控制模式,同时,发出开出分闸接点跳开主网开关实现被动离网。
图2并网转离网被动方式切换波形图
二、同期并网切换控制
(1)被动同期并网控制,采用保护装置并网合闸的方式:储能变流器从离网到并网的切换过程中,实现控制模式从电压/频率(V/f)控制模式切换到恒功率控制模式。
并网前储能变流器必须首先通过锁相环跟踪控制,使变流器输出电压在幅值、频率和相位上都与电网电压匹配。
否则,并网开关闭合时存在较大的电压差,从而导致并网冲击电流过大,对变流器的安全造成威胁。
切换过程如图3所示,采用同期保护装置并网合闸,PCS收到同期并网干接点后,通过通讯接收保护装置发来的电网侧电压与频率,调节电压频率,保护装置实时判断,当满足合闸条件后立即合闸,PCS判断后进入待机状态。
图3 离网转并网切换波形图
(2)自动同期并网控制,采用PCS自动判断同期点的方式:该模式下不使用同期保护装置,PCS检测电网侧电压,当接收监控系统发来同期命令后,开始跟踪电网侧电网相位,当完成相位跟踪后,立即开出并网合闸命令,由相应的执行开关合闸完成自动同期并网。
图4 自动同期控制过程
二、离网带非线性负荷与消谐处理
当PCS带较大非线性负荷时,作为微网主电源时,采用V/f控制,输出电压会产生严重畸变,如图4,当微网不控制整流用电设备情况下,PCS输出电压电流波形。
图4离网非线性负荷,PCS输出电压波形。
图5 采用谐波抑制方法离网非线性负荷PCS输出电压波形
三、离网投切负荷
图6 离网控制投入电容负荷波形
图7 离网带载时,投切电抗器负荷波形
四、离网黑启动控制
图8冲击性负荷(7.5kW电机)黑启动图9冲击性及20kW阻性负荷黑启动注:绿色:DC输出直流电压波形,紫色:PCS输出电压
图10 切除负荷(7.5kW电机及20kW电阻)
(绿色:DC输出直流电压波形,紫色:PCS输出电压)
五、多机并联试验
图11表示两台50kWPCS,一台100kWPCS并联运行,投入36kW可调RLC 负载。
此时三台PCS功率分别为:A台10.6kW,B台10.4kW,C台15kW。
运行工况为:交流母线电压220V,频率49.85Hz。
首先C台切出,A,B两台功率
立即增大均分;其后C 台投入后,A ,B 两台功率减小,三台功率均分稳定运行。
A 台电流
B 台电流
C 台电流
电压波形
图11 三台pcs 并联运行,其中一台pcs 切出和投入试验波形
图12表示A 、B 、C
三台带
36kW 电阻负荷并联运行,投入电动机负荷,冲击电流较小,电压波动低,且三台PCS
实现了冲击性负荷投入时的功率均分和平稳运行。
A 台电流
B 台电流
C 台电流
电压波形
图12 A ,B 、C 三台带电阻并联运行,启动电动机。
