废气净化处理技术方案一、概述随着社会经济的发展,人们的环保意识越来越强，各级环保部门对污染排放的限制也越来越严格。
如何取得经济效益与环境的和谐统一是人类面临的新问题。
而在现阶段解决污染源的有效措施之一就是对污染源进行治理，使其对周边生态环境的污染影响降到最低，其排放总量及排放浓度达到（或优于）国家和地方相应的法律法规及规范的要求。
该实验室做实验的过程中会产生含有苯类物质及粉尘的废气，废气的主要污染成分为苯、甲苯、二甲苯等，该种废气不仅有异味，而且有一定的毒性，如果不加以处理而直接排放将会对周围环境造成污染。
工业上常把苯、甲苯、二甲苯统称为三苯，在这三种物质当中以苯的毒性最大。
二、设计依据与原则(一)、设计依据1、厂方出具的废气治理工程设计施工委托书；2、厂方提供的该厂项目立项书；3、环境影响报告表；4、厂方提供的有关该型号的技术参数；5、《大气污染物排放标准》(DB44/27----2001)；6、环境工程设计手册《环境废气控制卷》。
7、废气源设备的相关技术资料；8、相关的废气治理设计规范；9、以往同类工程资料与经验；（二）、设计原则1、采用先进可靠的废气治理工艺与方法；2、精确计算和精心设计，既保证处理效果又保证机房通风良好；3、布局合理、美观，工程经济、实用。
三、治理要求（一）设计处理能力根据建设方提供的数据，该公司生产车间废气排放量235m3/min。
经换算，我公司设计废气净化系统处理能为14100m3/H。
（二）经净化后气体排放浓度低于中华人民共和国《大气污染物综合排放标准》(GB16297—1996)和广东省地方标准《大气污染物排放标准》（GB44/27—2001）中“现有污染源大气污染物排放限值”规定的二级排放浓度，排放浓度达到：苯:0mg/m3＜12mg/m3甲苯:35mg/m3＜40mg/m3二甲苯:60mg/m3＜70mg/m3（三）经治理后粉尘排放浓度达到广东省地方标准《大气污染物排放标准》(DB44/27----2001)中粉尘最高容许排放浓度（第一时间段）标准：颗粒物:110mg/m3＜120mg/m3四、有害溶剂污染物基本性质一般情况下,混炼押出工艺过程中的有机废气多为苯、甲苯、二甲苯等挥发性的有机溶剂,这些物质均为无色液体,有芳香味,具有不溶于水、易挥发、易燃等特点。
通风除尘系统设计一、设计背景随着现代工业的发展，工厂和生产车间中产生的粉尘和有害气体越来越多。
这些粉尘和有害气体不仅污染了空气，还对工作人员的健康造成了威胁。
因此，设计一个高效的通风除尘系统是非常必要的。
二、系统设计原则1.高效：系统能够高效地清除产生的粉尘和有害气体，始终保持工作环境的清洁和安全。
2.省能：系统应能够低耗能地工作，以减少运行成本。
3.稳定：系统应具备稳定的运行性能，能够适应不同工作条件下的需求。
4.高品质：系统的零部件应选用高品质材料，具备耐磨、耐腐蚀和耐高温等特性。
三、系统组成1.风机：负责产生足够的风量，以将空气中的粉尘和有害气体吸入系统。
2.过滤器：用于过滤空气中的粉尘，确保排出的气体符合国家标准。
3.净化设备：用于去除空气中的有害气体，并对废气进行处理，避免排放对环境的污染。
4.排风口：将经过净化处理的空气排出系统，保持室内空气清新。
5.控制系统：负责监控和控制通风除尘系统的运行状态，实现自动化运行。
四、系统设计流程1.确定通风需求：根据工作场所的面积和使用条件，确定通风除尘系统的各项参数，如风量、风速等。
2.选型：根据通风需求和场地条件，选购适合的风机、过滤器和净化设备等零部件。
3.布置布局：根据场地的空间布局，合理安排各组件的位置和布线。
4.安装调试：按照设计要求进行系统的安装和调试工作，确保各组件能够正常运行。
5.运行维护：定期检查和维护通风除尘系统，保证其稳定运行。
五、系统优化为了进一步提高通风除尘系统的效率和节能性，可以采取以下几种优化措施：1.使用高效过滤器：选用具有较高过滤效率和较长使用寿命的过滤器，以降低粉尘排放。
2.采用节能风机：选用具有较高效率和较低功耗的风机，减少系统运行的能量消耗。
3.定期清洁维护：定期清洁和更换过滤器，保证系统的正常运行和净化效果。
4.优化管道设计：合理设计通风管道，减少管道阻力，提高风量利用率。
综上所述，通风除尘系统设计是一个复杂而重要的工程。
汽车尾气净化系统的构造设计引言随着汽车数量的增加和环境污染的日益严重，汽车尾气净化系统的构造设计变得越来越重要。
本文将介绍一种简单且有效的汽车尾气净化系统的构造设计方案。
设计原则在设计汽车尾气净化系统时，我们应遵循以下原则：1. 简单性：设计方案应简单易行，不涉及复杂的法律问题或技术困难。
2. 效率：系统应具有高效净化尾气的能力，以降低汽车尾气对环境的影响。
构造设计方案基于以上原则，我们提出以下汽车尾气净化系统的构造设计方案：1. 排气管：在汽车尾部加装排气管，用于将废气从发动机排出。
2. 催化转化器：在排气管中安装一个催化转化器，通过化学反应将有害物质转化为无害物质。
3. 颗粒捕集器：在排气管中添加颗粒捕集器，用于捕捉和过滤微小颗粒物，如颗粒状污染物和颗粒物氧化物。
4. 负离子发生器：引入负离子发生器，通过释放负离子来吸附和中和空气中的有害物质。
5. 空气过滤器：在进气系统中添加空气过滤器，用于过滤空气中的颗粒物和污染物。
系统工作原理汽车运行时，废气从发动机排出，并经过排气管进入尾气净化系统。
首先，废气进入催化转化器，在催化剂的作用下发生化学反应，将有害物质转化为无害物质。
然后，废气经过颗粒捕集器，其中的微小颗粒物被捕捉并过滤掉。
同时，负离子发生器释放负离子吸附和中和空气中的有害物质。
最后，经过空气过滤器的净化，废气中的颗粒物和污染物被过滤掉，排出的尾气达到较高的净化效果。
结论本文介绍了一种简单且有效的汽车尾气净化系统的构造设计方案。
该方案通过排气管、催化转化器、颗粒捕集器、负离子发生器和空气过滤器的组合，能够高效净化汽车尾气，降低对环境的污染。
该设计方案符合设计原则，并具有一定的实用性和可行性。
参考文献。
工业废气处理系统设计手册一、背景：随着工业化进程的不断推进，工厂产生的工业废气问题日渐突出。
这些工业废气如果不及时处理，会对人体、环境和自然资源造成严重的危害，因此对工业废气处理系统的设计和实施具有重要的意义。
二、工业废气的成分：工业废气的成分涉及到多种物质，如有机化合物、无机化合物、挥发性有机物、重金属、二氧化硫、氮氧化物等。
污染物的种类复杂，浓度高低不一，导致工业废气处理系统设计难度大。
三、设计原则：1、科学原则：设计应符合现代科学的基本原理，确保废气处理的有效性和安全性。
2、可操作原则：考虑设备的厂家选型、管理和维护成本等，确保可行可操作。
3、节约原则：减少生产成本，降低处理成本，优化投资回报率。
四、工业废气处理系统：工业废气处理系统一般包括以下部分：收集系统、净化系统、废气排放系统。
1、收集系统：收集系统主要用于收集废气排放源，包括收集管道、风机、阀门、排放口等。
根据废气的产生量和排放信息，确定收集管道的数量和位置，并选择合适的风机以及阀门型号、排放口尺寸等参数。
2、净化系统：净化系统主要用于净化废气中的有害物质，通常包括去除废气中的固体、液体和气体污染物的净化设备，如除尘器、吸收塔、脱硫设备、催化剂等。
不同的污染物需要采用不同的净化设备，必须根据废气成分、污染物排放标准来选择净化设备。
除尘器主要用于去除废气中的固体颗粒物；吸收塔主要用于去除废气中的酸性气体；脱硫设备主要用于去除废气中的二氧化硫；催化剂主要用于氧化废气中的有机污染物，提高废气的处理效果。
3、排放系统：排放系统主要用于废气的排放，包括废气排放管道、尾气排放口。
废气排放系统必须根据相关法规、标准、规范进行设计和施工，以确保废气排放达到污染物排放标准。
五、工业废气处理系统的工艺流程：废气处理系统一般采用以下几个步骤实现工业废气的净化处理：废气收集、预处理、净化、最终处理和排放。
其中，收集和排放是废气处理系统的前后端，其余三者是废气净化的主要流程。

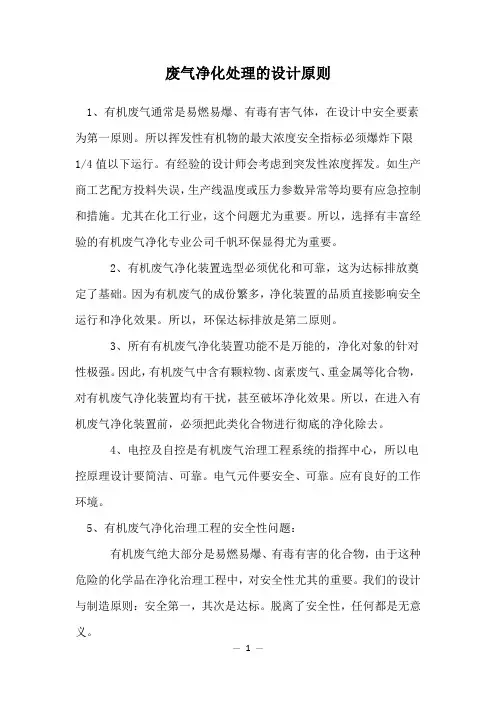

废气净化处理的设计原则1、有机废气通常是易燃易爆、有毒有害气体，在设计中安全要素为第一原则。
所以挥发性有机物的最大浓度安全指标必须爆炸下限1/4值以下运行。
有经验的设计师会考虑到突发性浓度挥发。
如生产商工艺配方投料失误，生产线温度或压力参数异常等均要有应急控制和措施。
尤其在化工行业，这个问题尤为重要。
所以，选择有丰富经验的有机废气净化专业公司千帆环保显得尤为重要。
2、有机废气净化装置选型必须优化和可靠，这为达标排放奠定了基础。
因为有机废气的成份繁多，净化装置的品质直接影响安全运行和净化效果。
所以，环保达标排放是第二原则。
3、所有有机废气净化装置功能不是万能的，净化对象的针对性极强。
因此，有机废气中含有颗粒物、卤素废气、重金属等化合物，对有机废气净化装置均有干扰，甚至破坏净化效果。
所以，在进入有机废气净化装置前，必须把此类化合物进行彻底的净化除去。
4、电控及自控是有机废气治理工程系统的指挥中心，所以电控原理设计要简洁、可靠。
电气元件要安全、可靠。
应有良好的工作环境。
5、有机废气净化治理工程的安全性问题：有机废气绝大部分是易燃易爆、有毒有害的化合物，由于这种危险的化学品在净化治理工程中，对安全性尤其的重要。
我们的设计与制造原则：安全第一，其次是达标。
脱离了安全性，任何都是无意义。
有机废气净化工程的安全性有二大部分组成。
其一，有机废气净化装置本身的安全可靠性；其二，有机废气净化系统设计的安全可靠性。
二者只要有一存在安全性问题，那必然存在安全隐患。
6、有机废气前处理系统在有机废气中通常会有颗粒物、漆雾、重金属、卤素化合物等混合物。
因此，在有机废气净化之前应把这些混合物进行严格净化，以免影响后级净化效果。
前处理通常选用前处理器、水帘式净化器、喷淋净化器、除尘器、高效除尘器等配套净化设备及附件。
废气净化系统的组成和设计原则
废气净化主要是指针对工业场所产生的工业废气诸如粉尘颗粒物、烟气烟尘、异味气体、有毒有害气体进行治理的工作。
常见的废气净化有工厂烟尘废气净化、车间粉尘废气净化、有机废气净化、废气异味净化、酸碱废气净化、化工废气净化等。
那么废气净化系统的组成和设计原则是怎样的呢?通过对污染物的有效捕集，以保证周围良好的生产、生活环境，尽可能使输送及净化的气体量比较少，效率比较高。
集气罩是用来捕集污染物的装置，其性能对局部排气净化系统的技术经济指标有直接影响。
2、管道
管进是废气污染控制系统中不可缺少的组成部分。
管道系统在净化系统中是用来输送气流的，通过管道使系统的设备和部件连成一个整体。
合理地设计、施工和使用管道系统，不仅能充分发挥控制装置的效能，而且直接关系到设计和
运转的经济合理性。
3、气体净化装置
气体净化装置是净化系统的核心部分。
当排气中污染物含比较超过排放标准时，必须先进行净化处理，达到排放标准后才能排入大气。
4、通风机
通风机是净化系统中气体流动的动力装置。
通风机一般都放在净化设备后面，防止通风机的磨损和腐蚀。
5、烟囱
烟囱是净化系统的排气装置。
由于净化后的气体中仍然还含有一定浓度的污染物，这些污染物经烟囱排放后在大气中扩散、稀释，并比较终沉降到地面。
为了保证地面污染物浓度不超过环境空气质从标准，烟囱必须具有一定的高度。
此外，为了保证废气净化系统能够正常运行，根据净化处理对象的不同，在净化系统中往往增设必要的
辅助设备。
例如：处理高温气体时的冷却装置、余热利用装置，满足钢材热胀冷缩变化的管道补偿器，输送易燃易爆气体时的防爆装置，以及用来调节系统风量和压力平衡的各种阀门，用于测量系统内各种参数的测量仪器、控制仪器和测孔，用于支撑和固定管道、设备的支架，用于降低风机噪声的消音装置等。
废气净化系统的设计原则：
1、有机废气通常是易燃易爆、有毒有害气体，在设计中安全要素为第一原则。
所以挥发性有机物的最大浓度安全指标必须爆炸下限1/4值以下运行。
有经验的设计师会考虑到突发性浓度挥发。
如生产商工艺配方投料失误，生产线温度或压力参数异常等均要有应急控制和措施。
尤其在化工行业，这个问题尤为重要。
所以，选择有丰富经验的有机废气净化专业公司千帆环保显得尤为重要。
2、有机废气净化装置选型必须优化和可靠，这为达标排放奠定了基础。
因为有机废气的成份繁多，净化装置的品质直接影响安全运行和净化效果。
所以，环保达标排放是第二原则。
3、所有有机废气净化装置功能不是万能的，净化对象的针对性极强。
因此，有机废气中含有颗粒物、卤素废气、重金属等化合物，对有机废气净化装置均有干扰，甚至破坏净化效果。
所以，在进入有机废气净化装置前，必须把此类化合物进行彻底的净化除去。
4、电控及自控是有机废气治理工程系统的指挥中心，所以电控原理设计要简洁、可靠。
电气元件要安全、可靠。
应有良好的工作环境。
5、有机废气净化治理工程的安全性问题：
有机废气绝大部分是易燃易爆、有毒有害的化合物，由于这种危险的化学品在净化治理工程中，对安全性尤其的重要。
我们的设计与制造原则：安全第一，其次是达标。
脱离了安全性，任何都是无意义。
有机废气净化工程的安全性有二大部分组成。
其一，有机废气
净化装置本身的安全可靠性;其二，有机废气净化系统设计的安全可靠性。
二者只要有一存在安全性问题，那必然存在安全隐患。
6、有机废气前处理系统
在有机废气中通常会有颗粒物、漆雾、重金属、卤素化合物等混合物。
因此，在有机废气净化之前应把这些混合物进行严格净化，以免影响后级净化效果。
前处理通常选用前处理器、水帘式净化器、喷淋净化器、除尘器、高效除尘器等配套净化设备及附件。
