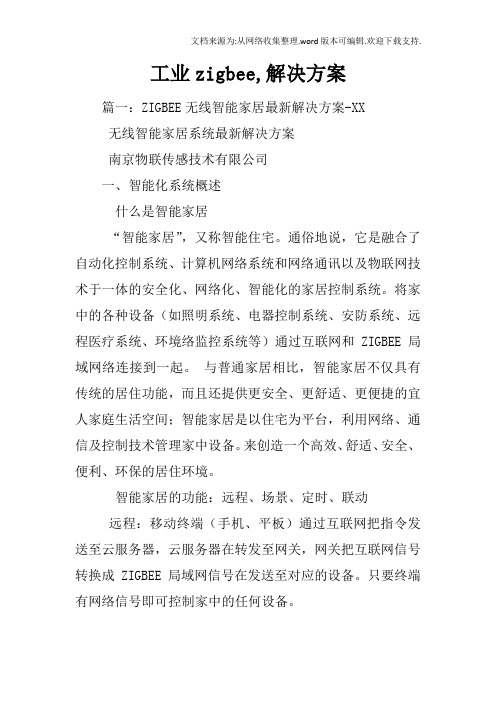

工业zigbee,解决方案
工业zigbee,解决方案篇一：ZIGBEE无线智能家居最新解决方案-XX无线智能家居系统最新解决方案南京物联传感技术有限公司一、智能化系统概述什么是智能家居“智能家居”，又称智能住宅。
通俗地说，它是融合了自动化控制系统、计算机网络系统和网络通讯以及物联网技术于一体的安全化、网络化、智能化的家居控制系统。
将家中的各种设备（如照明系统、电器控制系统、安防系统、远程医疗系统、环境络监控系统等）通过互联网和ZIGBEE局域网络连接到一起。
与普通家居相比，智能家居不仅具有传统的居住功能，而且还提供更安全、更舒适、更便捷的宜人家庭生活空间；智能家居是以住宅为平台，利用网络、通信及控制技术管理家中设备。
来创造一个高效、舒适、安全、便利、环保的居住环境。
智能家居的功能：远程、场景、定时、联动远程：移动终端（手机、平板）通过互联网把指令发送至云服务器，云服务器在转发至网关，网关把互联网信号转换成ZIGBEE局域网信号在发送至对应的设备。
只要终端有网络信号即可控制家中的任何设备。
场景：把多个设备添加到同一个触发键中。
例如：回家之后需要开启灯光、空调、电视，关闭声光报警器、烟雾探测器、红外入侵探测器等。
智能家居终端软件可以提供同时一键操作以上所有设备的功能即场景功能。
定时：场景设置好，要执行必须手动触发，定时之后就可以根据具体设定的时间自动触发，定时的方式和手机设置闹铃的方式相同。
联动：智能家居有传感器、控制器、APP构成。
通过APP 设置只要传感器检测到相关信号之后控制器能自动执行相应的动作即联动。
二、项目需求系统概述一个舒适的家居环境应该对家居的照明、电器、安防、环境、健康、综合服务系统，使用业主通过简单的操作即可拥有轻松的生活环境和惬意的生活氛围，让生活变得更舒心、放心、省心。
本项目将遵循业主需求，并依照南京物联对于智能家居设计的六大基本原则，即L、S、A、E、H、O对居家各个功能区域进行详细而有系统的分析设计。
zigbee解决方案比较
Zigbee 解决方案总结一．非开源协议栈1.freescale 解决方案协议栈种类：1.1 802.15.4标准mac1.2 SMAC1.3 SynkroRF1.4 ZigBee RF4CE1.5 ZigBee 2007最简单的就是SMAC，是面向最简单的点对点应用的，不涉及网络的概念；其次是IEEE802.15.4，一般用来组建简单的星型网络，而且提供了源代码，可以清楚地看到网络连接的每个步骤，分别调用了哪些函数；BeeStack（符合zigbee 2007）是提供的最复杂的协议栈，但是看不到代码，它提供给你一些封装好的函数，比如创建网络函数，你直接调用它，协调器就把网络创建好了，终端节点调用它则寻找可以加入的ZigBee网络并尝试加入。
其中硬件平台可以为下面中的任一种：MC13202 （2.4 GHz射频收发器）MC13213 （2.4 GHz射频收发器和带60K闪存的8位MCU）MC13224V （2.4 GHz平台级封装(PIP) –带有128KB闪存、96KB RAM、80KB ROM的32位TDMI ARM7处理器）MC13233 （带有HCS08 MCU的2.4 GHz片上系统）MC13202没有自带mcu，在做应用时，需要用户在自己的扩展板上加上mcu，既需要实现对外围设备的底层控制，也需要实现协议栈。
下面的几种均有自带mcu，协议栈的实现在自带的mcu 上实现，功能较简单的可直接使用片上的mcu资源进行控制；功能复杂的应用，最好协议栈实现与外围控制分开，大多数应用都选择arm芯片作为控制芯片；详细信息可以查看/products/rf/ZigBee.asp 2.microchip 解决方案协议栈种类：ZigBee® Smart Energy Profile (SEP) SuiteZigBee® PROZigBee® RF4CE均是一整套的协议集，价格不菲；硬件平台:Pic18(mcu)+MRF24J40（2.4GHZ 射频收发器）+天线与freescale 的mc13202相似，MRF24J40也只是射频收发器，不包含mcu，协议栈的实现需要借助于外围的mcu,当然微芯公司选择的是pic18及以上的芯片作为其主控mcu，通过spi接口与MRF24J40通信，查询其寄存器的状态，实现协议栈功能。
物联网zigbee无线智能家居解决方案39
WL-IWW-01
11 无线智能安全插座（墙面型） WL-WWS-2 12 无线墙面开关（单、多键） WL-SFB-A01
13 无线调光开关（单、多键） WL-DS-A01
14 无线智能插座
WL-ICS-A01
15 无线智能阀门
Z-A10
16 无线红外转发器
WL-ZRFC-01
17 无线自动窗帘
ZigBee又获
得了新的应用机会。物联网的网络边缘应用最多的就是传感器或控制单元，这些是构成物联网的最基础最核心最广泛的单元细胞，而
ZigBee能够
在数千个微小的传感传动单元之间相互协调实现通信，并且这些单元只需要很少的能量，以接力的方式通过无线电波将数据从一个网络节点传到
另一个节点，所以它的通信效率非常高。这种技术低功耗、抗干扰、高可靠、易组网、易扩容，易使用，易维护、便于快速大规模部署等特点顺
二、ZigBee 智能家居产品与传统智能家居产品的比较优势
物联网背景下智能家居的理解
物联网一个重要特征就是能够快速大规模部署并能够长期稳定运行，这样的特征就要求我们的家居产品必须具备无线、无缝、绿色、安全、可靠 的能力，从这些基本能力来看，传统的所谓智能家居产品显然已经不能适应物联网时代的要求。
ZigBee 最初预计的应用领域主要包括消费电子、能源管理、卫生保健、家庭自动化、建筑自动化和工业自动化。随着物联网的兴起，
WiFi ：其实就是 IEEE802.11b 的别称，是由一个名为“无线以太网相容联盟”（ Wireless Ethernet Compatibility Alliance, WECA）的组织 所发布的业界术语，中文译为“无线相容认证”。它是一种短程无线传输技术，能够在数百米范围内支持互联网接入的无线电信号。它的最大特
Zigbee无线联网解决方案
Zigbee无线联网解决方案基于ZigBee网络的无线联网解决方案【3. ZigBee设备与施耐德PLC的联网测试3.1 网络拓扑3.2 硬件配置本测试方案采用三个PLC，分别为M241，M221，M218控制器，ZigBee设备为上海顺舟科技的ZigBee无线传输设备SZ02-485-2K，该产品配备模块、电源、胶棒天线一套。
产品外观如下图所示。
ZigBee模块的基本特性如下：?主要功能：有RS232、485、USB以及NET接口与无线Z-BEE的相互转换，通过无线ZIGBEE 进行组网通信；?无线功能强大：具备中继路由功能； ?通信距离较远：最大视距传输距离2000米；?抗干扰能力强：2.4G DSSS扩频技术；?串口应用灵活：透明方式或指令格式传输，最高波特率115200；?发送模式灵活：广播发送或目标地址发送模式可选；?节点类型灵活：中心节点、路由节点、终端节点可任意设置；?组网能力较强：星型网、树型网、链型网、网状网；?网络容量较大：16信道可选，65535个网络ID可任意设置3.3 ZigBee模块的配置3.3.1 中心节点的NodeIDZigBee模块在使用前需要配置基本参数，Centre节点专用NodeID是0000，用户没有专用的工具是不能修改的，因为它的配置需要专用的配置平台，一旦设定为Centre，0000地址成为该模块的专用地址，不能配置在其它模块。
3.3.2 模块的网络参数配置终端模块的网络参数需要通过Windows系统的工具软件“超级终端”来配置，在WindowsXP 系统中，超级终端位于“程序——附件——通讯——超级终端”，可以直接打开，选择COM 端口后就可以连接ZigBee模块，入下图：Hyper Terminal，安装在系统中后，就可以用该软件来配置ZigBee模块的网络参数。
配置方法详见ZigBee操作手册3.3.3 配置电缆ZigBee模块的配置也通过485端口，如下图是模块的接口：与施耐德PLC的485端口接线时，对应的端子如下，D1对应Zigbee模块的A，D0接B采用通用的USB——485适配器即可，本次测试使用的适配器如下：中心节点0000，网络拓扑星形，广播模式，波特率9600，数据位8，无校验，停止位1，SRC地址不输出；从节点1地址0002，路由节点，主从模式；从节点2地址0003，路由节点，主从模式；其他参数相同。

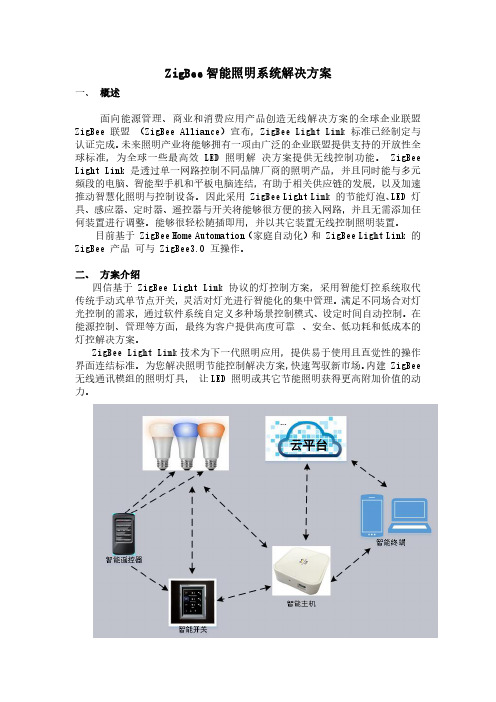

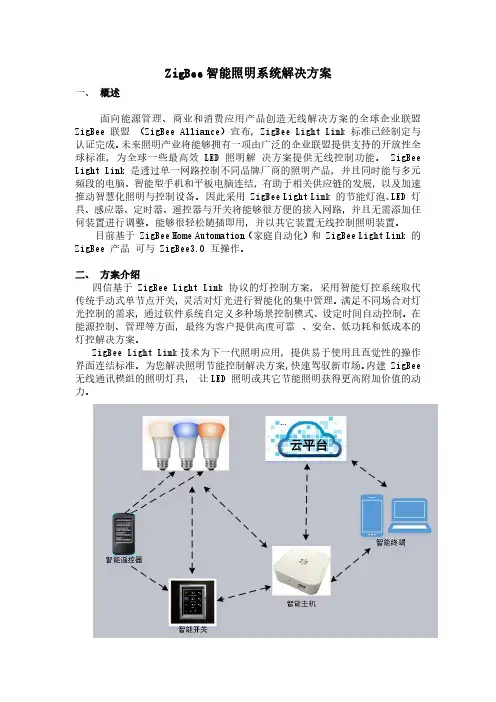

ZigBee智能照明系统解决方案
ZigBee智能照明系统解决方案一、概述面向能源管理、商业和消费应用产品创造无线解决方案的全球企业联盟ZigBee联盟（ZigBee Alliance）宣布，ZigBee Light Link标准已经制定与认证完成。
未来照明产业将能够拥有一项由广泛的企业联盟提供支持的开放性全球标准，为全球一些最高效LED照明解决方案提供无线控制功能。
ZigBee Light Link是透过单一网路控制不同品牌厂商的照明产品，并且同时能与多元频段的电脑、智能型手机和平板电脑连结，有助于相关供应链的发展，以及加速推动智慧化照明与控制设备。
因此采用ZigBee Light Link的节能灯泡、LED灯具、感应器、定时器、遥控器与开关将能够很方便的接入网路，并且无需添加任何装置进行调整。
能够很轻松随插即用，并以其它装置无线控制照明装置。
目前基于ZigBee Home Automation（家庭自动化）和ZigBee Light Link的ZigBee产品可与ZigBee3.0互操作。
二、方案介绍四信基于ZigBee Light Link协议的灯控制方案，采用智能灯控系统取代传统手动式单节点开关，灵活对灯光进行智能化的集中管理。
满足不同场合对灯光控制的需求，通过软件系统自定义多种场景控制模式、设定时间自动控制。
在能源控制、管理等方面，最终为客户提供高度可靠、安全、低功耗和低成本的灯控解决方案。
ZigBee Light Link技术为下一代照明应用，提供易于使用且直觉性的操作界面连结标准。
为您解决照明节能控制解决方案，快速驾驭新市场。
内建ZigBee 无线通讯模组的照明灯具，让LED照明或其它节能照明获得更高附加价值的动力。
ZigBee Light Link是专门针对照明应用设计的。
得益于这种优化设计，ZLL 产品可轻松实现颜色设置、调光级数和亮度设置、存储情景模式和自动灯控，从而实现最大程度的便利及最高能效。
三、智能灯控方案组成简单易用、低成本、保密性好、抗干扰能力强、标准统一、行业推广应用潜力大。
ZigBee智能家居项目解决方案
的趋势。越来越多的家庭开始采用智能家居设备，以提高生活质量和便
利性。
0能家居的技术也
在不断创新。智能家居设备之间的互联互通、智能化控制、语音交互等
功能逐渐成为市场主流。
03
消费者需求多样化
消费者对智能家居设备的需求日益多样化，包括安全监控、智能照明、
支持端到端加密，确保数 据在源节点和目标节点之 间的传输过程中不被窃取 或篡改。
设备认证授权管理策略制定
设计设备接入认证流程，对接入网络的设 备进行身份验证，防止非法设备接入。 实行设备权限分级管理，根据设备类型和 功能分配不同的访问权限。
建立设备黑名单机制，对恶意设备进行封 禁，防止其再次接入网络。
窗帘控制模块设计原理及实现方法
设计原理
利用ZigBee无线通信技术，实现对窗帘 的远程控制和自动化管理。结合光照传 感器和时间设定，自动调节窗帘开合程 度，达到遮阳、采光和隐私保护的目的 。
VS
实现方法
采用ZigBee模块与窗帘电机连接，实现 无线通信。利用光照传感器采集环境光照 度数据，结合时间设定和用户需求，通过 微处理器处理后，控制窗帘电机正反转以 调节窗帘开合程度。用户可通过手机APP 或智能语音助手进行远程控制和定时设置 。
用户体验优化措施建议
界面优化
简化操作流程，提高系统的易用性和用户体验；采用图形 化界面，使得用户能够更直观地理解和操作系统。
安全性优化
加强系统的安全防护措施，保护用户的隐私和数据安全； 采用加密技术和访问控制机制，防止未经授权的访问和操 作。
响应速度优化
优化系统架构和代码，提高系统的响应速度和处理能力； 采用并发处理技术，使得系统能够同时处理多个任务，提 高用户的使用效率。
完整智能家居zigbee系统方案，代码和硬件电路设计等
完整智能家居zigbee系统⽅案，代码和硬件电路设计等
本压缩包中包含zigbee⽹络层的所有设计⽅案，包括原理图，PCB，以及实现的zigbee程序，包含的设备有，插座，单路开关，双路开关，中继器，以及zigbee主机的设计。
1、原理图包含：zigbee主机，中继器，插座，单路开关，双路开关的zigbee模块原理图，以及对应的供电底板原理图。
2、PCB包含：zigbee主机，中继器，插座，单路开关，双路开关的zigbee模块PCB，以及对应的供电底板的PCB。
3、程序包含：主机程序，中继程序，插座程序，但双路开关程序，程序包含了低功耗，休眠机制，做了能量检测和信道扫描，⾃动调频机制，可以有效的避开wifi的⼲扰提⾼系统的稳定系，zigbee⽹络进⾏了加密，可以起到保护个⼈信息的⽬的，同时整个⽹络可以加载70---100个节点稳定⼯作，⼀般不会出现掉⽹现象，就算偶尔有掉⽹也能迅速⾃动重现链接上⽹络。
4、⽂档包含：设计说明⽂档，测试⽂档，测试报告，通讯协议，使⽤说明⽂档等⽂档
5、外购模块相关资料
6、安装建议⽂档。
以上为部分内容截图。
zigbee解决方案
zigbee解决方案现代物联网技术的不断进步为无线通信行业带来了新的发展机遇，ZigBee因其简单，高效，自我组织，低功耗的特点，逐渐成为物联网无线传感器网络（WSN）中的重要技术标准。
本文将从基本原理、特点优点、应用场景等多方面介绍ZigBee的解决方案。
一、基本原理ZigBee技术采用短距离、低功耗、低速率、短时间的无线通信方式，采用IEEE802.15.4的标准，实现了多个低功耗传感器（LPS）组网间的设备，达到数据通信的目的。
网络结构一般由一个协调器、若干路由器和终端节点组成。
二、特点优点1、低功耗：ZigBee使用的大多是短途通信，硬件控制非常简单，通信过程中的功耗相对低。
2、自身组成：ZigBee节点之间具有自我组织的特性，可以根据节点数量的变化自适应调整，增强了整个网络的稳定性。
3、自适应网络：ZigBee网络不需要依靠中心节点对路由进行管理，构建自适应的网络拓扑结构，能够满足很多应用场景的需求。
4、可靠性：传输过程采用确认机制，确保被接收器正确接收，提高了通信的可靠性。
5、安全性：支持AES-128加密算法，确保数据的机密性和完整性。
三、应用场景1、家庭自动化：ZigBee技术广泛应用于家庭自动化系统中，实现家居设备的智能控制，如智能灯光控制，智能门锁等。
2、车联网：汽车成了不可或缺的交通工具，ZigBee无线传感网络技术可用于实现汽车内外部设备的智能控制。
3、智慧城市：ZigBee技术可以在水电表等领域广泛应用，实现智慧城市的各项服务的优化运营，如停车场的管理及路灯的节能节约。
总之，ZigBee技术解决方案是在物联网应用场景中极具潜力的技术，它运用广泛，已经得到广泛的认可和应用。
zigbee智能主机解决方案
zigbee智能主机,解决方案篇一：Zigbee智能家居整体方案Zigbee智能家居整体方案一、智能家居简介智能家居是以互联网为核心最终实现的家居互联，将家中各种设备连接到一起，提供家电控制、照明控制、窗帘控制、防盗报警、环境监测、三表抄送等多种功能和手段。
构建高效的住宅设施与家庭日程事务的智能管理系统，提升家居安全性、便利性、舒适性、艺术性，并实现环保节能的居住环境。
二、智能家居系统组成1. 照明系统实现对全宅灯光的智能管理，可以用遥控等多种智能控制方式实现对全宅灯光的遥控开关，调光，全开全关及“会客、影院”等多种一键式灯光场景效果的实现。
并可用定时控制、电话远程控制、手机控制等多种控制方式实现功能，从而达到智能照明的节能、环保、舒适、方便的功能。
另一方面与窗帘自动控制系统结合，实现室内自动调光，根据室外天气情况自动开关窗。
(1) 控制：就地控制、多点控制、遥控控制、区域控制等；(2) 安全：通过弱电控制强电方式，控制回路与负载回路分离；(3) 简单：智能灯光控制系统采用模块化结构设计，简单灵活、安装方便；(4) 灵活：根据用户的不同需求，只需做软件修改设置就可以实现灯光布局的改变和功能扩充。
2. 电器控制系统电器控制采用弱电控制强电方式，即安全又智能，可以用遥控、定时等多种智能控制方式实现对在家里电视、空调、饮水机、插座、地暖、投影机、新风系统等进行智能控制。
系统可以做到让客厅、餐厅、卧室等多个房间的电视机共享家庭影音库，并可以通过遥控器选择自己喜欢的音源进行观看。
避免饮水机在夜晚反复加热影响水质，在外出时断开插排通电，避免电器发热引发安全隐患。
以及对空调地暖进行定时或者远程控制，让您到家后马上享受舒适的温度和新鲜的空气。
(1) 方便：手机控制、就地控制、场景控制、遥控控制、电话电脑远程控制等；(2) 控制：通过红外或者协议信号控制方式，安全方便不干扰；(3) 健康：通过智能检测器，可以对家里的温度、湿度、亮度进行检测，并驱动电器设备自动工作；(4) 安全：系统可以根据生活节奏自动开启或关闭电路，避免不必要的浪费和电气老化引起的火灾。

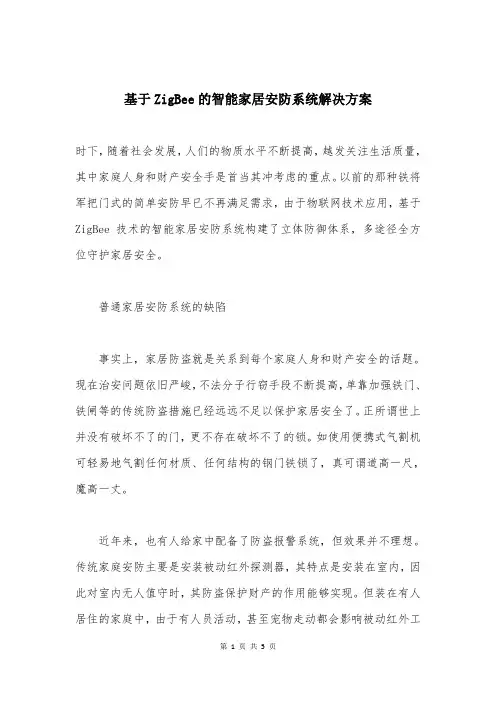

基于ZigBee的智能家居安防系统解决方案
基于ZigBee的智能家居安防系统解决方案时下，随着社会发展，人们的物质水平不断提高，越发关注生活质量，其中家庭人身和财产安全手是首当其冲考虑的重点。
以前的那种铁将军把门式的简单安防早已不再满足需求，由于物联网技术应用，基于ZigBee技术的智能家居安防系统构建了立体防御体系，多途径全方位守护家居安全。
普通家居安防系统的缺陷事实上，家居防盗就是关系到每个家庭人身和财产安全的话题。
现在治安问题依旧严峻，不法分子行窃手段不断提高，单靠加强铁门、铁闸等的传统防盗措施已经远远不足以保护家居安全了。
正所谓世上并没有破坏不了的门，更不存在破坏不了的锁。
如使用便携式气割机可轻易地气割任何材质、任何结构的钢门铁锁了，真可谓道高一尺，魔高一丈。
近年来，也有人给家中配备了防盗报警系统，但效果并不理想。
传统家庭安防主要是安装被动红外探测器，其特点是安装在室内，因此对室内无人值守时，其防盗保护财产的作用能够实现。
但装在有人居住的家庭中，由于有人员活动，甚至宠物走动都会影响被动红外工作，容易引起误触发报警。
因此在安装时考虑的因素很多，对人员室内活动要有限制，对空调、阳光等外部环境要避让等等，而且在安装和维护上也有不少麻烦。
智能家居安防系统工作原理和特点随着中国经济的腾飞，人民生活水平已从温饱向小康过渡。
住宅建设及家庭安全防范设施越来越得到重视。
人们对安防的要求越来越高，尤其是随着物联网、云计算、三网融合等技术的兴起，智能家居迎来了发展的第二春，极大地方便了人们的生活，拿着手机就能搞定日常生活，人在外地，可以查看家中的老人生活情况;有歹徒闯入家中，手机会在第一时间接收到报警信号;煤气如果泄露，一氧化碳传感器实时报警，并切断煤气阀门，打开通风系统。
原来，智能家居拥有复杂的控制系统包括智能照明、智能家电、智能窗帘、智能安防、影音控制等多个系统。
作为核心之一的安防系统运用立体防御系统，配备带有传感器功能的云智能锁、云抽屉锁，以及云玻璃破碎、门磁、窗磁、烟雾、氧气、一氧化碳、温湿度、光照等20多个传感器，侦测家中的一草一木，如遇风吹草动，就会主动发出报警信号，便于主人及时作出决策通知警方或社区保安。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
zigbee智能主机,解决方案篇一：Zigbee智能家居整体方案Zigbee智能家居整体方案一、智能家居简介智能家居是以互联网为核心最终实现的家居互联，将家中各种设备连接到一起，提供家电控制、照明控制、窗帘控制、防盗报警、环境监测、三表抄送等多种功能和手段。
构建高效的住宅设施与家庭日程事务的智能管理系统，提升家居安全性、便利性、舒适性、艺术性，并实现环保节能的居住环境。
二、智能家居系统组成1. 照明系统实现对全宅灯光的智能管理，可以用遥控等多种智能控制方式实现对全宅灯光的遥控开关，调光，全开全关及“会客、影院”等多种一键式灯光场景效果的实现。
并可用定时控制、电话远程控制、手机控制等多种控制方式实现功能，从而达到智能照明的节能、环保、舒适、方便的功能。
另一方面与窗帘自动控制系统结合，实现室内自动调光，根据室外天气情况自动开关窗。
(1) 控制：就地控制、多点控制、遥控控制、区域控制等；(2) 安全：通过弱电控制强电方式，控制回路与负载回路分离；(3) 简单：智能灯光控制系统采用模块化结构设计，简单灵活、安装方便；(4) 灵活：根据用户的不同需求，只需做软件修改设置就可以实现灯光布局的改变和功能扩充。
2. 电器控制系统电器控制采用弱电控制强电方式，即安全又智能，可以用遥控、定时等多种智能控制方式实现对在家里电视、空调、饮水机、插座、地暖、投影机、新风系统等进行智能控制。
系统可以做到让客厅、餐厅、卧室等多个房间的电视机共享家庭影音库，并可以通过遥控器选择自己喜欢的音源进行观看。
避免饮水机在夜晚反复加热影响水质，在外出时断开插排通电，避免电器发热引发安全隐患。
以及对空调地暖进行定时或者远程控制，让您到家后马上享受舒适的温度和新鲜的空气。
(1) 方便：手机控制、就地控制、场景控制、遥控控制、电话电脑远程控制等；(2) 控制：通过红外或者协议信号控制方式，安全方便不干扰；(3) 健康：通过智能检测器，可以对家里的温度、湿度、亮度进行检测，并驱动电器设备自动工作；(4) 安全：系统可以根据生活节奏自动开启或关闭电路，避免不必要的浪费和电气老化引起的火灾。
3. 安防监控系统随着人们居住环境的升级，人们越来越重视自己的个人安全和财产安全，对人、家庭以及住宅的小区的安全方面提出了更高的要求，智能安防已成为当前的发展趋势。
安防门禁系统通过RFID实现非法进门报警，远程开关门功能，配合视频监控系统可以让用户通过网络时时查看家里的情况，充分发挥监控的实时性和主动性。
为了能实时分析、跟踪、判别监控对象，并在异常事件发生时提示、上报，安防监控系统的“智能化”就显得尤为重要。
(1) 安全：安防系统可以对陌生人入侵、煤气泄漏、火灾等情况提前及时发现并通知主人；(2) 简单：操作非常简单可以通过手机或者门口控制器进行布防或者撤防；(3) 实用：视频监控系统可以依靠安装在室外的摄像机可以有效的阻止小偷进一步行动，并且也可以在事后取证给警方提供有利证据。
4. 场景自定义系统当人们回家的时候，希望家里的空调先打开、窗帘自动打开、放好洗澡水、打开舒适的音乐等等一系列的动作，并且每位用户根据家庭的情况其具体的设置各不相同，所以众志物联网提供自定义场景系统，人们可以根据自己的喜好设置打包成一个“回家模式”，用户只要一键确认，就可以完成自己设置好的动作，较常用的模式有：“回家模式”、“离开模式”、“睡觉模式”。
(1) 安全：由于场景系统一旦确认，会启动很多动作，所以每个模式的操作系统都要求用户再次确认；(2) 方便：只需要一键，就可以同时启动预先的设置；(3) 灵活：用户可以非常方便地自定义动作组成，设置成属于自己个性的智能家居系统。
1. 软件独立于硬件智能家电的通信协议和方式五花八门，还没有形成一个比较统一的标准，智能系统必须能通过相关技术措施屏蔽掉这些差异才能可能实现高效率地搭建智能系统。
2. 可定制性智能系统所面向的客户是个人，所以智能系统的软件平台特别是人机交流这一块必须是高度可定制的，二次开发人员可以为客户定制个性化、风格各异的智能家电管理控制平台。
3. 高度扩展性由于每个智能家庭对智能家电的需求是不一样的，这要求智能控制系统可以根据家庭的需要随意模块化地组合各种家电，并实现智能系统和硬件的无缝配合。
4. 多对多的控制智能系统必须能够在任何一个地方实现完全相同的控制功能，比如在客厅和主卧可以实现完全相同的控制功能。
篇二：zigbee智能家居解决方案智能家居是以住宅为平台，利用综合布线技术、网络通信技术、安全防范技术、自动控制技术、音视频技术将家居生活有关的设施集成，构建高效的住宅设施与家庭日程事务的管理系统，提升家居安全性、便利性、舒适性、艺术性，并实现环保节能的居住环境。
基于智能家居的最新定义，参考ZigBee技术的特点，设计出的本系统，在包含了智能家居必备系统(智能家居(中央)控制管理系统、家居照明控制系统、家庭安防系统)的基础上，加入了家居布线系统、家庭网络系统、背景音乐系统和家庭环境控制系统。
在智能家居的认定上，只有完整地安装了所有的必备系统，并且至少选装了一种及以上的可选系统的家居系统才能称为智能家居。
因此，本系统可以称为是智能家居。
1 系统设计方案该系统设计由家庭内被控制设备和远程控制设备组成。
其中家庭内被控制设备主要有能访问Internet的计算机、控制中心、监控节点和选择添加的家用电器控制器。
远程控制设备主要由远程计算机和手机组成。
系统组成如图1所示。
系统的主要功能有：1)网页前台页面的浏览，后台信息管理；2)通过Internet和手机两种远程控制方式实现室内家用电器、安防和灯光的开关控制；3)通过RFID模块实现用户识别，从而完成室内安防状态的开关，在盗贼入侵时通过短信息(SMS)向用户报警；4)通过中央控制管理系统软件完成室内灯光及家电的本地控制和状态显示；5)利用数据库完成个人信息存储和室内设备状态存储，通过中央控制管理系统方便用户查询室内设备状态。
2 系统硬件设计系统硬件设计包括控制中心、监控节点和选择添加的家用电器控制器(这里以电风扇控制器为例)的设计。
2．1 控制中心控制中心主要功能有：1)组建无线ZigBee网络，把所有监控节点加入网络中，并实现新设备的接收；2)用户身份识别，用户在离家或归来时通过用户卡实现室内安防的开关；3)当有盗贼入侵室内时，通过向用户发送短信息报警。
用户也可通过短信息控制室内安防、灯光及家电；4)系统单机运行时，液晶显示当前系统状态，方便用户查看；5)存储电器设备状态并发送至PC机，以实现系统联机。
根据控制中心的功能设计出它的组成框图如图2所示。
选用TI公司的CC2430单片机作为ZigBee模块的控制器，它是一款高性能、低功耗的805l内核的单片机。
也是一款符合IEEE802．15．4规范的2．4 GHz的射频器件，硬件支持载波监听多路访问／冲突检测(CSMA／CA)，2．0～3．6 V的工作电压有利于实现系统低功耗。
通过连接在控制中心的ZigBee协调器模块，在室内建立无线星形ZigBee网络．并将所有监控节点、选择添加的家用电器控制器作为该网络中的终端节点加入网络中，从而实现室内安防及家电的无线ZigBee网络控制。
控制中心MCU采用8位单片机ATMegal28，该器件是一款高性能、低功耗的RISC结构的单片机，大多数指令可在1个时钟周期内完成，最高工作于16 MHz，具有128 K的系统内可编程Flash，4 K字节的EEPROM和2个串行接口。
它与GSM模块、RFID模块、液晶模块、ZigBee协调器和PC机相连，是整套硬件系统的核心，完成对中央控制管理系统的响应和对各模块的驱动。
GSM模块采用TC35i模块。
它通过串行UART接口直接与控制中心MCU相连。
RFID模块采用ZLG500模块，其内部集成了MFRC500型ISO14443A读卡器，能够读写RC500内的．EEPROM。
由于ZLG500并不是采用标准SPI 接口规范，故只能与单片机的通用I／O接口相连才能实现通信。
液晶模块选用1602液晶，采用4线接口与控制中心MCU的通用I／O接口相连。
ZigBee协调器与控制中心MCU 采用2线接口即可实现两者间的数据双向传输。
控制中心MCU 与计算机RS232串口相连，传输数据稳定、可靠，实时性好。
2．2 监控节点监控节点的功能有：1)人体信号的检测，当盗贼入侵时进行声光报警；2)灯光的控制，其控制方式分为自动控制和手动控制，自动控制是根据室内光线的强弱自动打开／关闭灯光，手动控制是通过中央控制管理系统实现灯光控制：3)将报警信息及其他信息发送至控制中心，并接收来自控制中心的控制指令以完成设备控制。
从监控节点的功能出发，监控节点组成如图3所示。
红外加微波的探测模式是目前在人体信号检测时最常用的方式。
热释电红外探头这里选用RE200B，放大器件采用BISS0001。
RE200B由3～10 V 电压供电，内置热释电双敏感红外元件，当元件接收红外光时在每个元件两极发生光电效应而积累电荷。
BISS0001是由运算放大器、电压比较器、状态控制器、延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路。
它与RE200B及少量元件就可构成被动式热释电红外开关。
微波传感器选用ANT-G100模块，中心频率是10 GHz，建立时间最大值是6μs。
与热释电红外模块复合使用，可有效降低目标探测错误率。
灯光控制模块主要由光敏电阻和灯光控制继电器组成。
将光敏电阻与10 kΩ的可调电阻串联，再将光敏电阻另一端接地，可调电阻另一端接高电平。
通过单片机的模数转换器获取两个电阻连接点的电压值，从而判定当前灯光是否打开。
可调电阻可供用户调节，以满足用户设置灯光刚刚打开时的光线强度。
室内灯光的开关通过继电器控制。
只需一个输入输出口即可实现。
2．3 选择添加的家用电器控制器选择添加的家用电器的控制主要根据设备功能实现设备控制，这里以电风扇为例。
电风扇控制就是控制中心将上位机下达的电风扇控制指令通过ZigBee网络发送至电风扇控制器实现，不同的家电识别码是不同的，例如，本协议规定电风扇的识别码是122，家用彩电的识别码是123，这样就实现控制中心对不同家电的识别。
而对于相同的指令代码，不同家电执行的功能是不一样的。
图4为选择添加的家用电器组成。
3 系统软件设计系统软件设计主要包括6部分，分别为远程控制网页设计、中央控制管理系统设计，控制中心主控制器ATMegal28程序设计、CC2430协调器程序设计、CC2430监控节点程序设计、CC2430选择添加设备的程序设计。
3．1 ZigBee协调器的程序设计协调器首先完成应用层初始化，将应用层状态和接收状态设为空闲，然后打开全局中断并初始化I／O端口。
