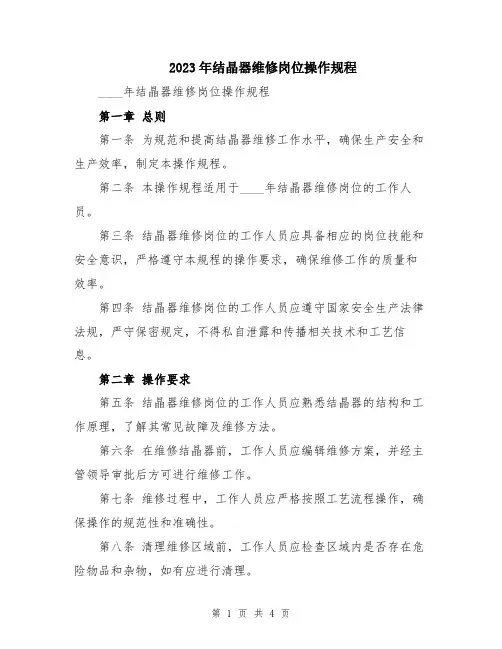

2023年结晶器维修岗位操作规程____年结晶器维修岗位操作规程第一章总则第一条为规范和提高结晶器维修工作水平,确保生产安全和生产效率,制定本操作规程。
第二条本操作规程适用于____年结晶器维修岗位的工作人员。
第三条结晶器维修岗位的工作人员应具备相应的岗位技能和安全意识,严格遵守本规程的操作要求,确保维修工作的质量和效率。
第四条结晶器维修岗位的工作人员应遵守国家安全生产法律法规,严守保密规定,不得私自泄露和传播相关技术和工艺信息。
第二章操作要求第五条结晶器维修岗位的工作人员应熟悉结晶器的结构和工作原理,了解其常见故障及维修方法。
第六条在维修结晶器前,工作人员应编辑维修方案,并经主管领导审批后方可进行维修工作。
第七条维修过程中,工作人员应严格按照工艺流程操作,确保操作的规范性和准确性。
第八条清理维修区域前,工作人员应检查区域内是否存在危险物品和杂物,如有应进行清理。
第九条维修过程中,工作人员应戴上防护用品,包括安全帽、防护眼镜、耐酸碱手套等。
第十条维修工作应遵循“质量第一,安全第一”的原则,严禁在维修过程中存在违章操作和非法行为。
第三章安全注意事项第十一条进入维修区域前,工作人员应提前进行安全检查,确保维修区域没有漏电、火源等安全隐患。
第十二条工作人员在维修过程中,应随时关注周围的工艺设备和生产环境,发现异常及时报告上级领导。
第十三条维修过程中,工作人员应遵守相关的安全操作规程,严禁超负荷操作、操作麻痹现象等。
第十四条维修过程中,如有火焰或爆炸等危险情况发生时,工作人员应立即采取逃离维修区域的紧急措施,并及时向有关人员报告。
第十五条工作人员在维修过程中,如遇到无法解决的问题或存在安全隐患时,应及时停止维修工作,并向上级报告,等待解决后方可继续工作。
第四章工具使用和维护第十六条维修岗位的工作人员应熟悉维修所需的各种工具和设备的使用方法,并掌握其维护保养知识。
第十七条工作人员在使用工具和设备时,应先进行检查和试用,确保其正常工作和安全使用。
结晶器维修岗位操作规程模版一、岗位背景和职责1.1 岗位背景结晶器维修岗位是指对工业生产中用于结晶过程的设备进行维修和保养的工作岗位。
结晶过程通常用于固体物质的纯度提升和晶体的生长,对结晶器的正常运行和维护具有重要意义。
1.2 岗位职责1)负责结晶器设备的日常维护和保养工作,包括设备检查、清洁、润滑等操作;2)及时处理结晶器设备故障,包括故障诊断、维修和更换设备零部件;3)负责结晶器设备的定期巡查和检测,并及时上报设备异常情况;4)配合相关部门进行设备的安装、调试和改进工作;5)编写维修记录和报告,对设备维修情况进行整理和汇总。
二、操作规程2.1 安全操作规程1)佩戴个人防护用具,包括防护眼镜、耳塞、手套等;2)熟悉结晶器设备的安全操作流程和注意事项;3)遵守设备操作规范,不得随意更改设备工作参数;4)在操作设备前,先进行设备检查,确保设备处于正常工作状态;5)操作设备时,注意观察设备运行情况,如有异常及时停机处理;6)维修设备时,必须先切断设备电源,确保操作安全;7)遵守现场安全规定,确保操作环境清洁和整洁。
2.2 设备维护规程1)定期进行设备检查,检查项目包括设备外观、连接件、温度、压力等;2)按照设备维护计划进行设备保养,包括设备清洁、润滑、更换零部件等;3)根据设备维护记录,及时处理设备故障,包括故障诊断、维修和更换设备零部件;4)对设备进行定期巡查,及时发现并上报设备异常情况;5)与相关部门合作,配合设备安装、调试和改进工作;6)编写维修记录和报告,对设备维修情况进行整理和汇总。
2.3 设备故障处理规程1)及时响应设备故障报警,迅速到达现场处理;2)首先切断设备电源,确保操作安全;3)根据故障现象和报警信息,进行故障诊断;4)及时向上级报告故障情况,并按照报告要求进行故障处理;5)修复故障后,进行设备测试和调试,确保设备恢复正常工作;6)记录故障处理过程和故障原因,编写维修记录和报告;7)提出设备故障预防和改进的建议,优化设备运行状态。
象,必须保障平直。
5、热电偶与插针连接牢固。
6、结晶器热电偶安装规范6.1、热电偶安装前检查要求6.1.1、、在安装热电偶前应用灌装喷射清洗剂在喷口处接一根细长管伸入孔内进行清洗,去除油污、锈蚀(用小铁刷子清理)等异物后才能装入热电偶,热电偶要保证安装到位,每根热电偶都要真正顶在铜板上,每根热电偶都要测量绝缘和电阻,并且检查升温状态,同时观察各热电偶接线是否正确。
6.1.2、、结晶器试压时热电偶检查标准:要保证在水箱与铜板组装后的水压试验时,检查装有热电偶的螺栓孔内是否渗水,可用一根Ф3mm的钢丝,前部卷一些脱脂棉花(医用棉花)伸入孔底检查,必须确保每个螺栓孔内无渗漏。
6.1.3、热电偶温测标准,使用蒸汽加热箱对每一根热电偶进行逐一加热,通过检测仪器观察,要保证在单位时间内,每根热电偶的升温速度要基本一致,对升温速度无明显差异。
6.2、热电偶安装要求6.2.1、热电偶制作要求6.2.2、、结晶器专家系统热电偶安装技术要求迅速可靠的温度采集是结晶器稳定监控和防止拉漏的先决条件,因此,温度探头的安装必须满足如下条件:热电偶对温度的迅速可靠的响应,在拉速提高的情况下尤其应如此;探头以及结晶器线缆的安装应牢固可靠,密封完好;结晶器可快速方便的更换。
6.2.3、、热电偶选型所采用的热电偶是K型热电偶。
K型探头的热电偶是由一条镍-铬线和一条镍-铝导线焊接而形成的。
这两条线装在一个由螺栓导向的管中。
该管上安装的弹簧可保证热电偶与铜板之间接触良好。
6.2.4、热电偶位置结晶器每个宽面上有3排11列(2#机3排15列),每个窄面上有3排1列热电偶(1、3、4#机总共72个热电偶,2#机96个热电偶)。
热电偶的位置结晶器每个宽面有两个接线器,每个接线器带64个插脚。
每个接线器上可连30个热电偶(每个热电偶与一个屏蔽共有两条线)。
结晶器窄面上的带10个插脚的接线器上连着3个热电偶。
热电偶的位置热电偶要保证安装到位,每根热电偶都要真正顶在铜板上,每根热电偶都要测量绝缘和电阻,并且检查升温状态,同时观察各热电偶接线是否正确。

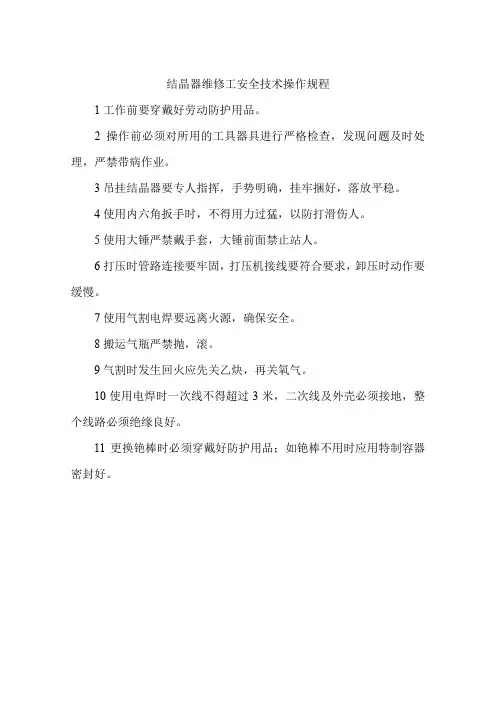

结晶器维修工安全技术操作规程
1工作前要穿戴好劳动防护用品。
2操作前必须对所用的工具器具进行严格检查,发现问题及时处理,严禁带病作业。
3吊挂结晶器要专人指挥,手势明确,挂牢捆好,落放平稳。
4使用内六角扳手时,不得用力过猛,以防打滑伤人。
5使用大锤严禁戴手套,大锤前面禁止站人。
6打压时管路连接要牢固,打压机接线要符合要求,卸压时动作要缓慢。
7使用气割电焊要远离火源,确保安全。
8搬运气瓶严禁抛,滚。
9气割时发生回火应先关乙炔,再关氧气。
10使用电焊时一次线不得超过3米,二次线及外壳必须接地,整个线路必须绝缘良好。
11更换铯棒时必须穿戴好防护用品;如铯棒不用时应用特制容器密封好。

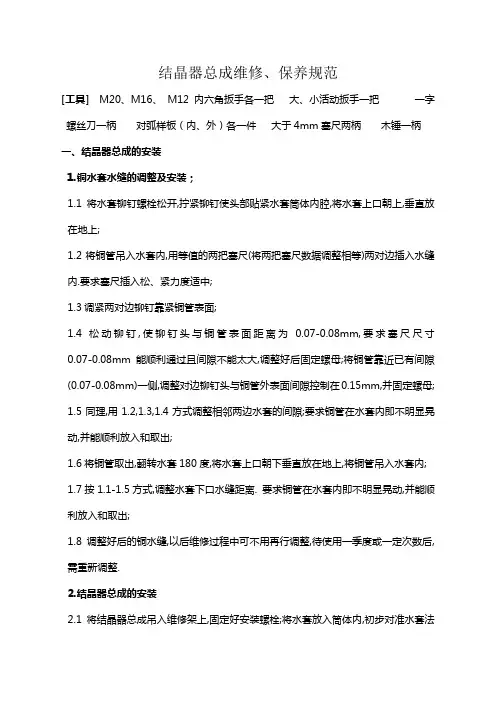

结晶器总成维修、保养规范[工具] M20、M16、 M12内六角扳手各一把大、小活动扳手一把一字螺丝刀一柄对弧样板(内、外)各一件大于4mm塞尺两柄木锤一柄一、结晶器总成的安装1.铜水套水缝的调整及安装;1.1将水套铆钉螺栓松开,拧紧铆钉使头部贴紧水套筒体内腔,将水套上口朝上,垂直放在地上;1.2将铜管吊入水套内,用等值的两把塞尺(将两把塞尺数据调整相等)两对边插入水缝内.要求塞尺插入松、紧力度适中;1.3调紧两对边铆钉靠紧铜管表面;1.4松动铆钉,使铆钉头与铜管表面距离为0.07-0.08mm,要求塞尺尺寸0.07-0.08mm 能顺利通过且间隙不能太大,调整好后固定螺母;将铜管靠近已有间隙(0.07-0.08mm)一侧,调整对边铆钉头与铜管外表面间隙控制在0.15mm,并固定螺母;1.5同理,用1.2,1.3,1.4方式调整相邻两边水套的间隙;要求铜管在水套内即不明显晃动,并能顺利放入和取出;1.6将铜管取出,翻转水套180度,将水套上口朝下垂直放在地上,将铜管吊入水套内;1.7按1.1-1.5方式,调整水套下口水缝距离. 要求铜管在水套内即不明显晃动,并能顺利放入和取出;1.8调整好后的铜水缝,以后维修过程中可不用再行调整,待使用一季度或一定次数后,需重新调整.2.结晶器总成的安装2.1将结晶器总成吊入维修架上,固定好安装螺栓;将水套放入筒体内,初步对准水套法兰中心线与筒体中心线一致;2.2安装筒体密封圈,并安装上支承法兰,用M20螺栓轻轻拧紧;2.3用卡环卡住铜管卡槽,放入上支承法兰及水套筒体内,将卡环压入上支承法兰中;2.4 安装放射源套管,固定上密封圈,将顶板固定安装,并与上支承法兰由螺栓拧紧;2.5旋转维修架,使下口朝上,安装下密封法兰;下密封圈,安装下底板,螺栓拧紧固定.2.6安装足辊,用对弧样板调节足辊距离,要求足辊调整靠近对弧样板,调整偏差±0.1mm;2.7安装结晶器喷淋水条;2.8 旋转维修架将结晶器上口朝上,拧紧上支承法兰固定螺栓;安装金接受器筒体; 此种维修方式仅仅针对水套需重新调整水缝的情况;2.9试压1.2MPa,保压15分钟无渗漏.二、结晶器总成的使用维修顺序松开上盖板M12螺钉,取下上盖板————取下放射器源————旋转180度,取下喷淋水条————松开下密封法兰螺栓,取下下底板————用两螺栓对称将下密封法兰与筒体固定————用木锤轻击铜管下口,直至卡槽脱离上密封法兰————取出卡槽及铜管————将卡槽卡入新铜管或维修后铜管,一起放入上密封法兰及水套内————用木锤轻击铜管上端部或卡板,使卡槽落入上密封法兰内————安装上密封圈、放射源和上盖板,固定M12螺栓————旋转180度,取下两对压紧的螺栓————安装下密封圈————安装下底板,并用螺栓固定,拧紧————安装喷淋环————调整足辊————试压1.2MPa,保压15分钟无渗漏三、保养规范1、起吊高度不够,结晶器总成与其它硬物及设备碰撞,损伤腰板的安装尺寸及密封性能;2、严禁安装过程中用硬物、铁锤击打设备及铜管,以免造成设备损伤,影响使用性能;3、严禁装配过程中带入棉纱,抹布,橡胶等杂物进入筒体,以免造成喷嘴、水缝堵塞;4、保持设备的外观清洁。

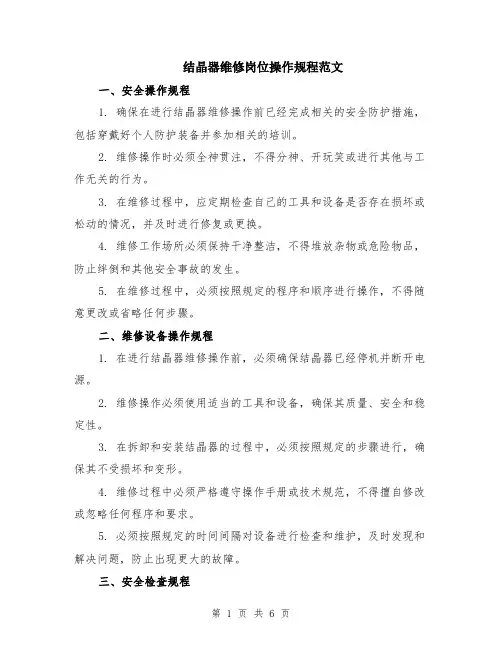

结晶器维修岗位操作规程范文一、安全操作规程1. 确保在进行结晶器维修操作前已经完成相关的安全防护措施,包括穿戴好个人防护装备并参加相关的培训。
2. 维修操作时必须全神贯注,不得分神、开玩笑或进行其他与工作无关的行为。
3. 在维修过程中,应定期检查自己的工具和设备是否存在损坏或松动的情况,并及时进行修复或更换。
4. 维修工作场所必须保持干净整洁,不得堆放杂物或危险物品,防止绊倒和其他安全事故的发生。
5. 在维修过程中,必须按照规定的程序和顺序进行操作,不得随意更改或省略任何步骤。
二、维修设备操作规程1. 在进行结晶器维修操作前,必须确保结晶器已经停机并断开电源。
2. 维修操作必须使用适当的工具和设备,确保其质量、安全和稳定性。
3. 在拆卸和安装结晶器的过程中,必须按照规定的步骤进行,确保其不受损坏和变形。
4. 维修过程中必须严格遵守操作手册或技术规范,不得擅自修改或忽略任何程序和要求。
5. 必须按照规定的时间间隔对设备进行检查和维护,及时发现和解决问题,防止出现更大的故障。
三、安全检查规程1. 在进行结晶器维修操作前,必须对维修设备和维修场所进行全面的安全检查,确保不存在任何危险和隐患。
2. 检查设备的电源和电线是否正常,排除任何因电气故障引起的潜在风险。
3. 检查设备的各个部件和连接点是否紧固,确保其不会出现松动和脱落的情况。
4. 检查设备的润滑和冷却系统是否正常工作,防止因摩擦产生过热和其他安全问题。
5. 检查设备的保护装置和安全防护装置是否完好,确保其能够有效地保护操作人员的安全。
6. 定期对维修设备和维修场所进行检查,及时处理设备和场所的安全问题。
四、紧急处理规程1. 在维修操作过程中,如果出现设备故障或其他紧急情况,应立即停止维修操作,并按照紧急处理程序进行处理。
2. 在处理紧急情况前,必须确保自己的安全,采取相应的防护措施,并通知相关负责人和其他人员。
3. 在处理紧急情况时,应按照规定的程序和要求进行操作,确保其高效、安全和稳定。

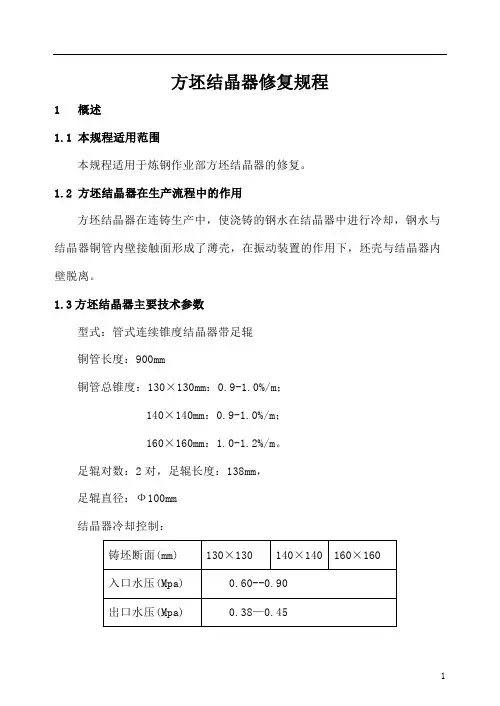

方坯结晶器修复规程1 概述1.1 本规程适用范围本规程适用于炼钢作业部方坯结晶器的修复。
1.2 方坯结晶器在生产流程中的作用方坯结晶器在连铸生产中,使浇铸的钢水在结晶器中进行冷却,钢水与结晶器铜管内壁接触面形成了薄壳,在振动装置的作用下,坯壳与结晶器内壁脱离。
1.3方坯结晶器主要技术参数型式:管式连续锥度结晶器带足辊铜管长度:900mm铜管总锥度:130×130mm:0.9-1.0%/m;140×140mm:0.9-1.0%/m;160×160mm:1.0-1.2%/m。
足辊对数:2对,足辊长度:138mm,足辊直径:Ф100mm结晶器冷却控制:1.4 方坯结晶器的结构简介方坯结晶器主要由结晶器框架、铜管、足辊及喷淋管四部分组成。
2 修复作业标准2.1 修复前的准备工作2.1.1修复人员的准备(1)钳工 2名(2)电工 1名(3)焊工 1名(4)起重工 1名2.1.2 设备工具的准备(1)修复设备的准备1)悬臂吊 1台2)打压泵 1台3)翻转台 1套(2)修复工具的准备1)电焊机一台,焊把线2根2)氧气、乙炔一套3)靠弧尺一台4)300卡尺一把5)塞尺一把6)倒锥仪一台7)15寸、12寸活扳手各一把;管钳子一把;眼睛扳手一套;呆扳手一套;内六方扳手一套;大、小手锤各一把2.1.3备件材料的准备1) 铜管2)结晶器各种备件3)各种螺栓4)各种密封圈2.2 方坯结晶器的修复流程2.2.1 结晶器的拆解检查1)吊起结晶器拆除喷淋管2)清理结晶器3)拆上密封法兰4)翻转5)拆下密封法兰6)吊起拆除铜管7)吹扫2.2.2对损坏失效及问题部位进行修复或更换(1)结晶器铜管的检查更换标准(有下列情况进行更换)1)剩余倒锥度:140方≤0.30%/m,130方≤0.30%/m2)铜管内壁凹凸变形>0.5mm3)铜管内壁划痕深度>1.0mm和长度>200mm4)铜管内腔对角线差>0.5mm5)使用寿命:≥110炉(2)结晶器其它备件的检查更换标准1)结晶器上密封盖变形、烧坏、切割深度超过10mm更换2)铜管上下密封口因腐蚀、磨损及烧坏等超过管壁1mm立即报废3)足辊凹坑凸起深度超过3mm,辊面有缺陷及粘钢,更换4)结晶器各种密封胶圈为一次性使用,不得多次使用5)更换结晶器铜管、中套时,应按照图纸检查结晶器铜管、中套是否符合要求,不合格者不能使用2.2.3结晶器的回装1)装铜管、卡板密封圈2)装上法兰3)翻转4)装密封圈、下密封法兰5)检查足辊、靠弧6)掉起到翻转台注水、打压、装喷淋管7)保压后吊到指定位置2.3.4结晶器的维修质量标准1)保持结晶器外表清洁无杂物。

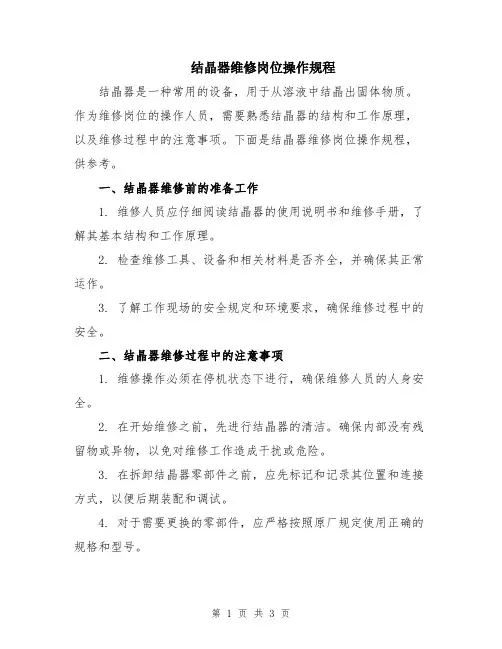

结晶器维修岗位操作规程结晶器是一种常用的设备,用于从溶液中结晶出固体物质。
作为维修岗位的操作人员,需要熟悉结晶器的结构和工作原理,以及维修过程中的注意事项。
下面是结晶器维修岗位操作规程,供参考。
一、结晶器维修前的准备工作1. 维修人员应仔细阅读结晶器的使用说明书和维修手册,了解其基本结构和工作原理。
2. 检查维修工具、设备和相关材料是否齐全,并确保其正常运作。
3. 了解工作现场的安全规定和环境要求,确保维修过程中的安全。
二、结晶器维修过程中的注意事项1. 维修操作必须在停机状态下进行,确保维修人员的人身安全。
2. 在开始维修之前,先进行结晶器的清洁。
确保内部没有残留物或异物,以免对维修工作造成干扰或危险。
3. 在拆卸结晶器零部件之前,应先标记和记录其位置和连接方式,以便后期装配和调试。
4. 对于需要更换的零部件,应严格按照原厂规定使用正确的规格和型号。
5. 维修过程中应注意环境温度和湿度,以免影响结晶器的正常运行。
6. 若维修需要涉及到结晶器内的溶液和化学物质,应佩戴防护服、手套、护目镜等个人防护设备,确保人身安全。
7. 在维修过程中,防止结晶器的接触部分出现划痕或损伤,以保证其密封性和稳定性。
8. 维修完成后,进行相关功能和安全性的测试和检查,确保结晶器能够正常运行。
9. 维修结束后,及时清理工作现场和维修工具,并将故障零部件妥善处理,以免造成二次污染或危险。
三、结晶器常见故障及维修方法1. 结晶器无法启动或启动困难可能原因:电路故障、电源故障、继电器故障等。
维修方法:检查电路和电源,修复或更换故障零部件。
2. 结晶器溶液无法流动或流动不畅可能原因:管道堵塞、泵故障、阀门故障等。
维修方法:清理管道、更换故障的泵或阀门。
3. 结晶器出现泄漏可能原因:密封件老化、螺纹松动、管道破损等。
维修方法:更换密封件、紧固螺纹、修复或更换破损的管道。
4. 结晶器温度无法控制或控制不准确可能原因:温度传感器故障、控制系统故障等。

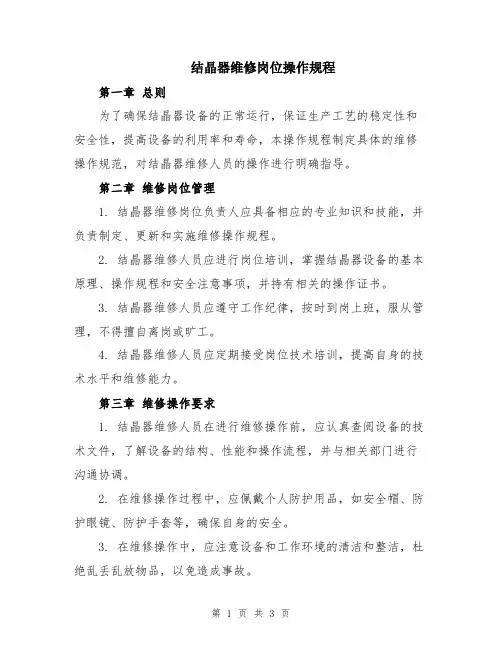

结晶器维修岗位操作规程第一章总则为了确保结晶器设备的正常运行,保证生产工艺的稳定性和安全性,提高设备的利用率和寿命,本操作规程制定具体的维修操作规范,对结晶器维修人员的操作进行明确指导。
第二章维修岗位管理1. 结晶器维修岗位负责人应具备相应的专业知识和技能,并负责制定、更新和实施维修操作规程。
2. 结晶器维修人员应进行岗位培训,掌握结晶器设备的基本原理、操作规程和安全注意事项,并持有相关的操作证书。
3. 结晶器维修人员应遵守工作纪律,按时到岗上班,服从管理,不得擅自离岗或旷工。
4. 结晶器维修人员应定期接受岗位技术培训,提高自身的技术水平和维修能力。
第三章维修操作要求1. 结晶器维修人员在进行维修操作前,应认真查阅设备的技术文件,了解设备的结构、性能和操作流程,并与相关部门进行沟通协调。
2. 在维修操作过程中,应佩戴个人防护用品,如安全帽、防护眼镜、防护手套等,确保自身的安全。
3. 在维修操作中,应注意设备和工作环境的清洁和整洁,杜绝乱丢乱放物品,以免造成事故。
4. 维修人员应按照设备维修计划和工艺要求,进行结晶器的维修和更换工作,确保维修质量和进度。
5. 维修过程中,如发现设备异常情况或存在安全隐患,应立即停止操作,并及时向上级汇报,协同解决问题。
6. 维修人员在完成维修操作后,应填写维修工作记录,详细记录维修过程中的关键信息和存在的问题,并按照相关要求上报。
第四章安全注意事项1. 结晶器维修人员应熟悉结晶器维修过程中的各类安全事故和应急处理措施,并能快速、准确地做出应对举措。
2. 在维修操作中,维修人员应随时关注设备的工作状态,如发现设备温度异常、压力变化、漏液等问题,应立即停止维修操作,并报告上级。
3. 维修人员在维修过程中,应注意操作规程,如严禁用力过猛、用力不均匀等操作,以免损坏设备或造成人员伤害。
4. 在维修操作中,维修人员应注意维修工具的使用和保养,定期检查和更换,确保其使用可靠和安全。

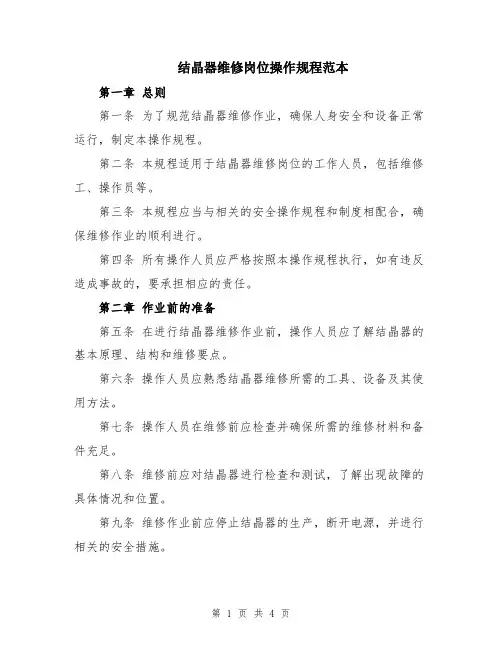

结晶器维修岗位操作规程范本第一章总则第一条为了规范结晶器维修作业,确保人身安全和设备正常运行,制定本操作规程。
第二条本规程适用于结晶器维修岗位的工作人员,包括维修工、操作员等。
第三条本规程应当与相关的安全操作规程和制度相配合,确保维修作业的顺利进行。
第四条所有操作人员应严格按照本操作规程执行,如有违反造成事故的,要承担相应的责任。
第二章作业前的准备第五条在进行结晶器维修作业前,操作人员应了解结晶器的基本原理、结构和维修要点。
第六条操作人员应熟悉结晶器维修所需的工具、设备及其使用方法。
第七条操作人员在维修前应检查并确保所需的维修材料和备件充足。
第八条维修前应对结晶器进行检查和测试,了解出现故障的具体情况和位置。
第九条维修作业前应停止结晶器的生产,断开电源,并进行相关的安全措施。
第十条在维修前,操作人员应核对所需的维修计划和作业票,确保工作的有序进行。
第三章维修作业的操作流程第十一条操作人员应按照维修计划和作业票的要求,进行结晶器的拆卸和组装。
第十二条在拆卸过程中,操作人员应采取必要的防护措施,避免结晶器的部件损坏和人员受伤。
第十三条拆卸完成后,操作人员应对已拆卸的结晶器部件进行清洗和检查,修复损坏的部件或更换新的备件。
第十四条维修完成后,操作人员应按照维修计划和作业票的要求,进行结晶器的组装。
第十五条组装过程中,操作人员应严格按照结晶器的装配规范和要求进行操作,确保每个部件的正常安装。
第十六条组装完成后,操作人员应进行结晶器的调试和测试,确保各项参数符合要求。
第十七条维修作业完成后,操作人员应对现场进行清理和整理,确保安全、整洁。
第四章安全措施第十八条进入结晶器维修现场的人员应佩戴符合要求的安全防护用具,并遵守相关的安全规定。
第十九条操作人员在进行维修作业前,应对作业现场进行安全检查,清除可能存在的安全隐患。
第二十条维修现场应设置明显的安全警示标识,提醒人员注意安全。
第二十一条在进行维修作业时,禁止使用破损或不合格的工具和设备。
