注塑机分类
1.拔罐式自动注射塑料机：这种机器是自动化最高的，特点是采用高精度的冷却模块，可以实现高速精密的注射，得到的塑料件精度高，产量大，可以实现一次性注射出多件塑料件，整机操作简单，效率高。
2.滚筒式自动注射塑料机：设备的总体部分采用滚道的结构，分为两个部分：注射结构和滚筒结构，其特点是采用双联机构，可以实现高速精密的注射，可以同时注射多件塑料件，节省时间，成型精度高，效率高。
3.滚筒式木质吸胶塑料机：这种机器是木质面料填充注塑机，由注射结构和滚筒结构两部分组成，特点是这种机器可以把木质面料和塑料熔融在一起，形成无缝的底座，使木质面料更紧凑，增加它的硬度和抵抗性，可以制作出更高品质的木质塑料件。
4.拉绳式自动注射塑料机：这种机器独特的拉绳机构，采用高精度的冷却模块，可以实现高精度和高速度的注射，可以实现一次性把多个零件在一次注射中生产，产量可增加，成型精度高，效率高。
注塑机的分类注塑机是一种用于生产塑料制品的机器设备。
它通过将熔化的塑料注入模具中，使得塑料在模具中形成所需要的形状。
注塑机广泛应用于制造各种塑料制品，例如塑料杯子、塑料椅子、塑料箱子等。
不同类型的注塑机适用于不同的生产要求。
在本文中，将介绍几种常见的注塑机类型。
1. 压力类型注塑机压力型注塑机，又称液压注塑机，是一种使用液压系统进行注塑的注塑机。
该类型的注塑机具有高压和较大的射出量，能够进行大量的塑料制品生产。
由于其采用了液压系统，该注塑机的动作速度比电机驱动的注塑机速度慢，并且噪音较大。
2. 电动型注塑机电动型注塑机是一种利用电机驱动进行注塑的注塑机。
相较于压力型注塑机，电动型注塑机质量更加稳定，注塑速度快，操作更加方便。
这种类型的注塑机广泛应用于轻质注塑及小工件的注塑生产。
3. 混合型注塑机混合型注塑机是一种同时拥有液压系统和电机驱动的注塑机。
混合型注塑机结合了两种注塑机的优势，其采用了双电机同步驱动系统，能够根据生产需要自动切换液压或电动系统，从而提高生产效率和生产质量。
4. 神经网络控制注塑机神经网络控制注塑机是一种可编程注塑机，其采用计算机控制系统，可以预设加热时间、冷却时间、注塑时间及压力等参数，实现程序化控制。
此类注塑机非常适合于大量生产一种特定塑料零件的生产，因为它能够自动调节参数，从而提高生产效率和质量。
5. 全电动注塑机全电动注塑机是一种全电动操作的注塑机。
相比于传统的液压注塑机，全电动注塑机具有更高的精度与稳定性。
由于电动注塑机可以调整时间和温度等程度对注塑质量进行精确的控制，因此适合生产高要求的产品。
结论不同类型的注塑机适用于不同的生产要求，选择正确的注塑机有利于提高生产效率和产品质量。
注塑机的技术将继续发展，未来注塑机可能会趋向于全电动操作，且更专门应用于生产特定形状的产品。
注塑机机型和分类一、注塑机型号及表示（1）我国轻工部标准（SG 318-83、SZ ）——理论注射容积/合模力 （2）东德标准（TGL 23915）KUASY ——额定行程容积/合模力 （3）欧洲建议标准（1983）合模力——当量注射容积 （4）国外多数厂家样本 厂家专用代号——合模力 （5）机械部标准（1986） SZ 合模力——当量注射容积附：其中当量注射容积 = 理论注射容积（Cm 3）* 额定注射压力（Mpa ）/ 100Mpa. 力劲机械厂生产的注塑机型号采用的是国外多数厂家样本，例如：PT 重大改进设计序号合模力二、通用注塑机的型式及分类通用注塑机是指目前应用最广泛的加工热塑性塑料的单工位注塑机，通用注塑机可以是螺杆式，也可以是柱塞式，但以螺杆为主，可以是卧式、立式，也可以是角式，但是以卧式为主。
通用注塑机可按加工能力、注射与合模部件的结构、液压和电气控制的特点进行详细分类。
1、按成型能力分类，如下：类型 锁模力（KN ） 理论注射容积（CM 3） 超小型 < 160 < 16 小型 160～2000 16～630 中型 2500～4000 800～3150 大型 5000～12500 4000～10000超大型>16000 >16000力劲机械厂生产的注塑机锁模力从30TON-1300TON，从小型、中型到大型已成系列。
2、按合模结构特征分类1）全机械式如：全电机注塑机2）液压式注塑机分两种：a：直压式一—移模动作与合模力的产生与保持是在液压力连续作用下完成的；b：程序式——则是分段完成，移模到位后才起高压。
3）液压—机械式力劲机械厂注塑机PT30 ～PT450全部是液压——机械式。
PT650H、PT1300H则是程序式液压式，而130TON的全电机亦将面世。
3、按注塑部件结构特点分类1)注射缸为单缸2)注射缸为双缸3)螺杆驱动装置为电机4)螺杆驱动装置为液压马达力劲机械厂注射机注射缸为双缸，除130TON的全电机注塑机螺杆驱动装置为电机，其它机型螺杆驱动装置为液压马达。

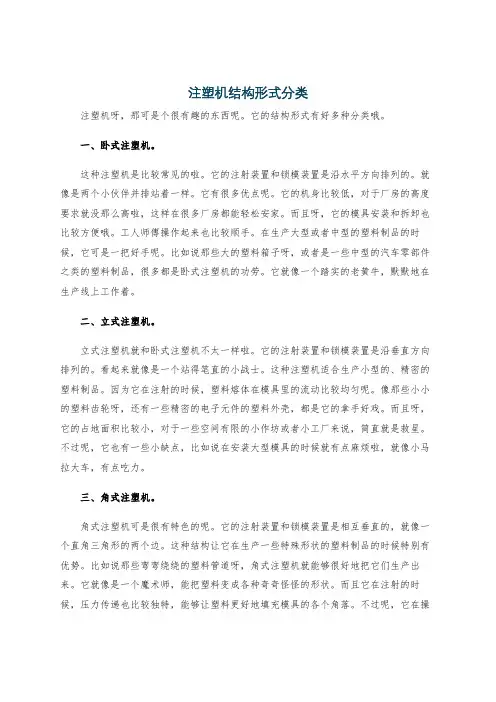

注塑机结构形式分类注塑机呀，那可是个很有趣的东西呢。
它的结构形式有好多种分类哦。
一、卧式注塑机。
这种注塑机是比较常见的啦。
它的注射装置和锁模装置是沿水平方向排列的。
就像是两个小伙伴并排站着一样。
它有很多优点呢。
它的机身比较低，对于厂房的高度要求就没那么高啦，这样在很多厂房都能轻松安家。
而且呀，它的模具安装和拆卸也比较方便哦。
工人师傅操作起来也比较顺手。
在生产大型或者中型的塑料制品的时候，它可是一把好手呢。
比如说那些大的塑料箱子呀，或者是一些中型的汽车零部件之类的塑料制品，很多都是卧式注塑机的功劳。
它就像一个踏实的老黄牛，默默地在生产线上工作着。
二、立式注塑机。
立式注塑机就和卧式注塑机不太一样啦。
它的注射装置和锁模装置是沿垂直方向排列的。
看起来就像是一个站得笔直的小战士。
这种注塑机适合生产小型的、精密的塑料制品。
因为它在注射的时候，塑料熔体在模具里的流动比较均匀呢。
像那些小小的塑料齿轮呀，还有一些精密的电子元件的塑料外壳，都是它的拿手好戏。
而且呀，它的占地面积比较小，对于一些空间有限的小作坊或者小工厂来说，简直就是救星。
不过呢，它也有一些小缺点，比如说在安装大型模具的时候就有点麻烦啦，就像小马拉大车，有点吃力。
三、角式注塑机。
角式注塑机可是很有特色的呢。
它的注射装置和锁模装置是相互垂直的，就像一个直角三角形的两个边。
这种结构让它在生产一些特殊形状的塑料制品的时候特别有优势。
比如说那些弯弯绕绕的塑料管道呀，角式注塑机就能够很好地把它们生产出来。
它就像是一个魔术师，能把塑料变成各种奇奇怪怪的形状。
而且它在注射的时候，压力传递也比较独特，能够让塑料更好地填充模具的各个角落。
不过呢，它在操作上可能比卧式注塑机和立式注塑机要稍微复杂一点，就像一个有点小脾气的孩子，需要工人师傅更耐心地去对待它。
四、多色注塑机。
多色注塑机一听名字就知道它很厉害啦。
它可以同时注塑多种颜色的塑料呢。
就像是一个会画彩虹的小画家。
它的结构是为了满足一些特殊的塑料制品的需求而设计的。
第一章注塑机的基础知识第一节注塑机的分类1.按排列形式分类主要根据注塑螺杆的轴线与模板运动的导轨的排列关系进行分类，平行且水平放置为卧式，平行且垂直放置为立式，相互垂直为角式。
1.1 卧式注塑机具有以下优点：机身低机器重心较低，运行平稳：有利于操纵和维修：成型的制品可以利用自身的重量自动下落，容易实现全自动操作，应此应用广泛。
对大，中，小型机都适用，是目前国内外注塑机采用的最基本形式。
经过多年的技术发展，卧式注塑机细分为曲式，直压式，全自动式三大系列。
根据塑制品成型精度的高低，又可分为普通型和精密型两种类别。
1.2 立式注塑机具有以下优点：占地面积小：模具拆装方便；成型制品的嵌件容易安装。
其缺点是：制品顶出后往往要用手或其他方法将制品取出，不易实现自动化操作，机身较高稳定性差，加料及维修不便。
目前主要用在注塑量在60G以下的小型机上。
1.3 角式注塑机其优缺点介于卧，立两机之间，制品成型时容料经分型面进入模腔，它特别适合成型中心不允许留有浇口痕迹的制品。
如果用卧式或立式注塑机，模具必须设计成多型腔或偏置一边，会经常受到机器模板尺寸的限制。
2 按机器加工能力分类一般用来表示注塑机加工能力的参数的机器的型号规格里标出，有合模力和注塑质量，而多数是合模力表示，过去也有用合模力和注塑质量同时表示的。
例如1 海太牌HTL2000-F5（F6）注塑机，HT表示海太品牌，L表示系列，2000表示机器的和模力为2000吨或2000*10千牛（KN）；F5（F6）表示配置等级。
例如2 海太牌HTE160-F5（F6,7）注塑机，HT表示海太品牌，L表示系列，160表示机器的和模力为160吨或160*10千牛（KN）；F5（F6,7）表示配置等级。
例如3 ZS980/122注塑机，ZS表示卧式注塑机， 980表示机器的和模力为980千牛；122表示机器标准螺杆（B）的注塑质量为122克。
欧洲有些厂商还采用“合模力”和“注射能量”同时表示的方法，如：DH100—430注塑机，DH表示制造商的品牌。

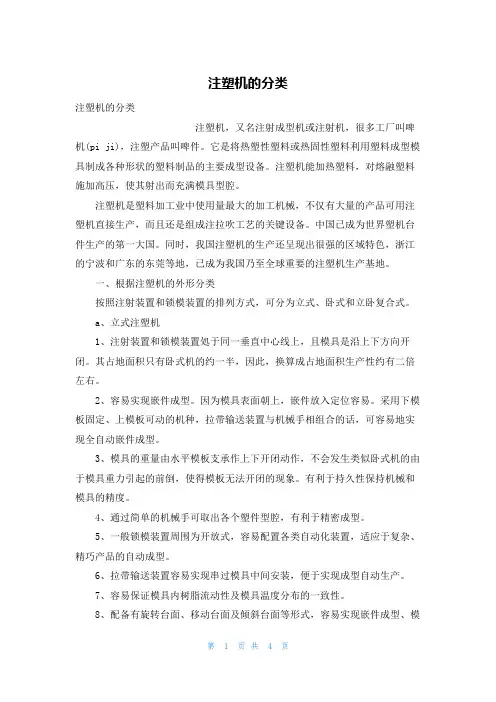

注塑机的分类注塑机的分类注塑机，又名注射成型机或注射机，很多工厂叫啤机(pi ji)，注塑产品叫啤件。
它是将热塑性塑料或热固性塑料利用塑料成型模具制成各种形状的塑料制品的主要成型设备。
注塑机能加热塑料，对熔融塑料施加高压，使其射出而充满模具型腔。
注塑机是塑料加工业中使用量最大的加工机械，不仅有大量的产品可用注塑机直接生产，而且还是组成注拉吹工艺的关键设备。
中国已成为世界塑机台件生产的第一大国。
同时，我国注塑机的生产还呈现出很强的区域特色，浙江的宁波和广东的东莞等地，已成为我国乃至全球重要的注塑机生产基地。
一、根据注塑机的外形分类按照注射装置和锁模装置的排列方式，可分为立式、卧式和立卧复合式。
a、立式注塑机1、注射装置和锁模装置処于同一垂直中心线上，且模具是沿上下方向开闭。
其占地面积只有卧式机的约一半，因此，换算成占地面积生产性约有二倍左右。
2、容易实现嵌件成型。
因为模具表面朝上，嵌件放入定位容易。
采用下模板固定、上模板可动的机种，拉带输送装置与机械手相组合的话，可容易地实现全自动嵌件成型。
3、模具的重量由水平模板支承作上下开闭动作，不会发生类似卧式机的由于模具重力引起的前倒，使得模板无法开闭的现象。
有利于持久性保持机械和模具的精度。
4、通过简单的机械手可取出各个塑件型腔，有利于精密成型。
5、一般锁模装置周围为开放式，容易配置各类自动化装置，适应于复杂、精巧产品的自动成型。
6、拉带输送装置容易实现串过模具中间安装，便于实现成型自动生产。
7、容易保证模具内树脂流动性及模具温度分布的一致性。
8、配备有旋转台面、移动台面及倾斜台面等形式，容易实现嵌件成型、模内组合成型。
9、小批量试生产时，模具构造简单成本低，且便于卸装。
10、经受了多次地震的考验，立式机由于重心低，相对卧式机抗震性更好。
b、卧式注塑机1、即使是大型机由于机身低，对于安置的厂房无高度限制。
2、产品可自动落下的场合，不需使用机械手也可实现自动成型。
注塑机理论知识目录一、基础知识 (2)1.1 注塑机的定义与分类 (3)1.2 注塑机的基本结构 (4)1.2.1 喷射系统 (6)1.2.2 锁模系统 (7)1.2.3 液压控制系统 (8)1.2.4 控制系统 (10)1.3 注塑机的性能参数 (11)二、注塑机的工作原理 (13)2.1 注塑过程简介 (14)2.2 注塑机的操作流程 (15)2.3 注塑机的加工工艺参数 (17)三、注塑机的操作与维护 (18)3.1 注塑机的操作步骤 (19)3.2 注塑机的维护保养 (20)3.2.1 日常检查与维护 (21)3.2.2 定期保养与维修 (22)3.3 注塑机的常见故障及排除方法 (23)四、注塑机的安全与环保 (25)4.1 注塑机的安全操作规程 (26)4.2 注塑机的环保要求 (27)4.2.1 废弃物的处理 (29)4.2.2 能源管理与节约 (30)五、注塑机的选购与评估 (32)5.1 注塑机的选型原则 (33)5.2 注塑机的性能评估 (35)5.3 注塑机的性价比分析 (36)六、注塑机的发展趋势 (37)6.1 注塑技术的创新与发展 (39)6.2 注塑机的智能化与自动化 (40)6.3 注塑机的绿色环保趋势 (41)一、基础知识注塑机是一种将塑料材料加热熔化后，通过注射的方式将熔体注入模具内，经过冷却固化后得到所需形状塑料产品的机器。
它由多个主要部件组成，包括注射系统、液压系统、电气控制系统、加热和冷却系统等。
注塑机所使用的塑料材料种类繁多，包括但不限于聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）、聚酰胺（PA）、聚碳酸酯（PC）等。
不同的塑料材料具有不同的物理和化学性质，在注塑过程中需要根据材料的特性进行调整。
注塑过程主要包括加料、塑化、注射、保压、冷却和脱模等步骤。
在注塑过程中，塑料颗粒被加入到料斗中，经过加热熔化后，通过注射装置将熔体注入模具的型腔。
在注射和保压阶段，注塑机对模具施加压力以确保塑料充分填充模具。
注塑机类型注塑机的类型有：立式、卧式、全电式，但是无论那种注塑机，其基本功能有两个：卧式注塑机(1)加热塑料，使其达到熔化状态；(2)对熔融塑料施加高压，使其射出而充满模具型腔。
注塑机螺杆式注塑机螺杆式注塑机由4部分组成：注射装置、合模装置、液压传动和电气控制系统。
注射装置，由料筒、螺杆、喷嘴、料斗、计量装置、螺杆传动装置、注塑压缸和注射座移动压缸等部件组成。
其主要作用是使塑料熔融并塑化均匀，再在一定压力和温度作用下将定量的熔融料注入注塑模中。
合模装置，又称锁模装置。
由合模压缸、动模板、定模板、合模机构、拉杆、脱模装置安全栅门等组成。
其主要作用是保证模具按规定程序和速度开启和闭合、并保证有足够的合模力使模具紧密闭合。
合模装置分液压式、机械式和液压/机械混合式三大类。
液压传动和电气控制系统，保证注塑机按注塑工艺所规定程序的压力、速度、温度和时间准确无误地工作。
液压传动系统由动力油泵、方向阀、节流阀、压力阀和油箱等组成。
电气控制系统由动力控制、动作过程控制和加热控制等系统组成。
注塑机结构和功能立式注塑机注塑机通常由注射系统、合模系统、液压传达动系统、电气控制系统、润滑系统、加热及冷却系统、安全监测系统等组成。
(1)注塑系统注射系统的作用：注射系统是注塑机最主要的组成部分之一，一般有柱塞式、螺杆式、螺杆预塑柱塞注射式3种主要形式。
应用最广泛的是螺杆式。
其作用是，在注塑料机的一个循环中，能在规定的时间内将一定数量的塑料加热塑化后，在一定的压力和速度下，通过螺杆将熔融塑料注入模具型腔中。
注射结束后，对注射到模腔中的熔料保持定型。
注射系统的组成：注射系统由塑化装置和动力传递装置组成。
螺杆式注塑机塑化装置主要由加料装置、料筒、螺杆、射咀部分组成。
动力传递装置包括注射油缸、注射座移动油缸以及螺杆驱动装置(熔胶马达)。
(2)合模系统合模系统的作用：合模系统的作用是保证模具闭合、开启及顶出制品。
同时，在模具闭合后，供给予模具足够的锁模力，以抵抗熔融塑料进入模腔产生的模腔压力，防止模具开缝，造成制品的不良现状。
注塑机的分类及其特点
注塑机可以根据其结构、用途等不同因素进行分类，常见的分类如下：
1.按照结构分类：垂直注塑机、水平注塑机、角度注塑机等。
垂直注塑机：是一种结构简单、占地面积小、操作方便的注塑机。
其模具安装在机床上方，注塑装置和成型装置分别位于机床上下两个部分。
水平注塑机：是一种结构比较复杂，但生产效率高的注塑机。
其模具和注塑机处于同一水平面上，成型装置和模具分别位于注塑机的前后两端。
2.按照用途分类：通用注塑机、特种注塑机、微型注塑机等。
通用注塑机：适用于制造各种大小、形状、难度程度不同的注塑制品，是最常用的注塑机类型。
特种注塑机：用于制造一些特殊的注塑制品，如塑料制鞋机、塑料瓶盖机等。
微型注塑机：适用于小型注塑制品的制造，如塑料制品零部件、电子制品的注塑等。
3.按照注射方式分类：射出式注塑机、挤出式注塑机、吹塑式注塑机等。
射出式注塑机：通过高压使塑料溶液注入模具中，经过冷却、成型、脱模等工序，制成塑料制品。
挤出式注塑机：通过双螺杆或单螺杆将固态塑料加热融化，再通过模具挤出成型，适用于制造较长的塑料制品。
吹塑式注塑机：将桶中已经加热融化并通过模具挤出的塑料制品，通过吹塑成型机器将其吹制成成型品。
不同类型的注塑机有着不同的特点和适用范围，选择合适的注塑机可以提高制品的质量和生产效率。
本文摘自再生资源回收-变宝网（）注塑机分类及特点注塑机又名注射成型机或注射机。
它是将热塑性塑料或热固性塑料利用塑料成型模具制成各种形状的塑料制品的主要成型设备。
分为立式、卧式、全电式。
下面简单介绍一下注塑机的分类及特点。
分类（1）按塑化方式分类1. 柱塞式塑料注射成型机它的混炼性很差的，塑化性也不好，要加装分流梭装置。
已很少使用。
2. 往复式螺杆式塑料注射成型机;依靠螺杆进行塑化与注射，混炼性和塑化性都很好，现在使用最多。
3. 螺杆——柱塞式塑料注射成型机依靠螺杆进行塑化与依靠柱塞进行注射，两个过程分开来。
（2）按合模方式分类1.机械式2.液压式3..液压——机械式特点立式注塑机1、注射装置和锁模装置処于同一垂直中心线上，且模具是沿上下方向开闭。
其占地面积只有卧式机的约一半，因此，换算成占地面积生产性约有二倍左右。
2、容易实现嵌件成型。
因为模具表面朝上，嵌件放入定位容易。
采用下模板固定、上模板可动的机种，拉带输送装置与机械手相组合的话，可容易地实现全自动嵌件成型。
3、模具的重量由水平模板支承作上下开闭动作，不会发生类似卧式机的由于模具重力引起的前倒，使得模板无法开闭的现象。
有利于持久性保持机械和模具的精度。
4、通过简单的机械手可取出各个塑件型腔，有利于精密成型。
5、一般锁模装置周围为开放式，容易配置各类自动化装置，适应于复杂、精巧产品的自动成型。
6、拉带输送装置容易实现串过模具中间安装，便于实现成型自动生产。
7、容易保证模具内树脂流动性及模具温度分布的一致性。
8、配备有旋转台面、移动台面及倾斜台面等形式，容易实现嵌件成型、模内组合成型。
9、小批量试生产时，模具构造简单成本低，且便于卸装。
10、经受了多次地震的考验，立式机由于重心低，相对卧式机抗震性更好。
卧式注塑机1、即使是大型机由于机身低，对于安置的厂房无高度限制。
2、产品可自动落下的场合，不需使用机械手也可实现自动成型。
3、由于机身低，供料方便，检修容易。
注塑机的分类
随着工业化社会的迅速发展，人们对产品的需求也越来越多样化。
就拿塑料产品来说，市面上各类新奇独特的塑料制品更是层出不穷。
塑料制品的多样化出现，也意味着对注塑机的要求也越来越多样化。
所以在选择注射机时，要针对不同注塑产品，去选择合适的注射成型机。
由于注塑制品的结构和种类比较多，所以用来成型注塑制品的注射机类型也较多。
德库玛将注塑机按以下几种方式进行分类：
1.按对原料的塑化和注射方式分类。
2.按注射机外形结构不同分类。
3.按注塑机的加工能力分类。
4.按注射机的特殊用途分类。
按对原料的塑化和注射方式分类，又可以将注塑机分为（1）柱塞式、（2）往复螺杆式（3）螺杆塑化柱塞注射式三种。
按注射机外形结构不同，又可分为（1）立式注塑机、（2）卧式注射机、（3）角式注射机、（4）多模注射机、（5）组合式注射机
按加工能力的大小给注射机分类，可分为（1）超小型注射机、（2）小型注塑机、（3）中型注塑机、（4）大型注射机（5）超大型注塑机
按注射机的用途分类可分为（1）通用型注射机、（2）排气式注射机、（3）精密度高速注射机、（4）塑料鞋用注射机、（5）三注射头单模位注射机、（6）双注射头两模位注射机。
根据不同塑料制品选对注射机。
那么做出来的注塑产品，一定能达到事半功半的效果。
提高产品质量的同时也提高了生产效率，近而就提高了产能，那么也就是说能为企业创造更多的利润。
所以，选对一台好的塑料成型机设备至关重要。
