《测控仪器设计》(第3章)《测控仪器设计(第3版)》

《测控仪器设计》(第3章)《测控仪器设计(第3版)》

• 如果由于导轨误差，基准读数显微镜和测量使读 数显微镜支架在图示平面内产生的转动，使基准 读数显微镜的第二次瞄准位置由M2′移到M2″， 此时带来的测量误差为：
d d ' d(1 cos) d 2 / 2
因为：（1-cosφ）=2sin2φ/2 设d 被测线纹长度，且d=20mm，φ=1′， 则引起的误差为：Δ=20×(0.0003)2/2=9×10-7 mm
12—望远镜调焦环；13—度盘照明反光镜；14—望远镜的目镜管；15—照准部
的水准器；16—圆盒水准器；17—照准部与基座的连接螺旋；18—垂直度盘水准
器；19—垂直度盘水准器微动螺旋；20—水平度盘变换螺旋；21—水平度盘变换
螺旋保险钮；22—物镜内镀银面；23—十字丝照明反光镜；24—照准部水准器改
• 因此，遵守阿贝(Abbe)原则的仪器，应符合图 3-5所示的安排。仪器的标准刻线尺与被测工件作台的 直径共线。
21:46
15
1． 图3-6a为用游标卡尺测量工件的直径。
• 它的读数刻线尺和被测件的尺寸线不在一条线上， 故不符合阿贝原则。
21:46
16
测量时，活动量爪在尺架（导轨）上移动，由于导轨之间存
12
PZT微动扫描机构
21:46
13
第三节 测控仪器设计原则
在仪器设计长期实践的基础上,形成了一些带有普 遍性的或在一定场合下带有普遍性的仪器设计所应遵循 的基本原则与基本原理.这些设计原则与设计原理,作为 仪器设计中的技术措施,在保证和提高仪器精度,改善仪 器性能,以及在降低仪器成本等方面带来了良好的效果.
测控系统与仪器设计

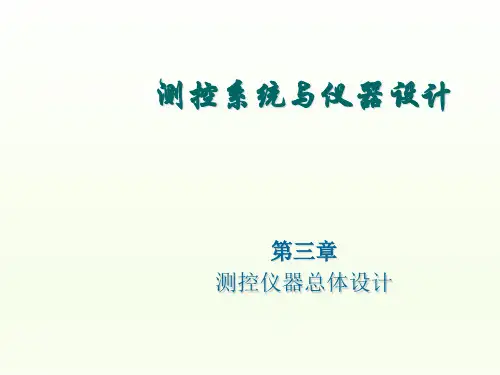

第三章 测控仪器总体设计
何谓测控仪器总体设计？
• 总体设计的时机？

测控仪器设计课件第4章

测控仪器设计课件第4章

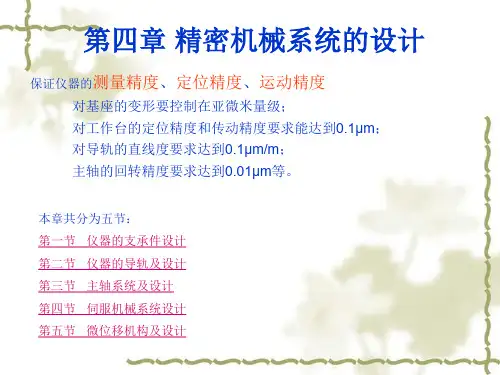

第四章 精密机械系统的设计
保证仪器的测量精度、定位精度、运动精度
对基座的变形要控制在亚微米量级； 对工作台的定位精度和传动精度要求能达到0.1µm； 对导轨的直线度要求达到0.1µm/m； 主轴的回转精度要求达到0.01µm等。
本章共分为五节： 第一节 仪器的支承件设计 第二节 仪器的导轨及设计 第三节 主轴系统及设计 第四节 伺服机械系统设计 第五节 微位移机构及设计
1）稳定性好，花岗石经过了几百万年的天 然时效处理，内应力早已消除，几乎不变 形，稳定性极好。2）加工简便，采用研 磨、抛光会得到很高的精度和好的表面粗糙 度，加工工艺简便，其耐磨性比铸铁高5～ 10倍。 3）温度稳定性好，导热系数和线膨 胀系数均很小，在室内温度缓慢变化情况 下，产生的变形比钢小得多，约为铸铁的 1／2。4）吸振性好，内阻尼系数比钢大15 倍，不传递振动。 5）不导电，不磁化，抗 电磁影响性能好。6）维护保养方便，能抵 抗酸碱气体和溶液腐蚀，不用涂任何防锈油 脂。7）价格便宜。
弹性平均效应原 理
导轨设计应遵守的 原理和原则
定义
图示 图4—14
导向导轨与压紧导 在仪器中为保证导轨运动的直线性常用导轨的一面作为 导向面，另一面作压紧面，即导向和压紧分开，保证通 轨分立原则 过压紧力使导向面可靠接触，保证导向精度。
图4—14 导轨布置图 a）双V形导轨导向与压紧 b）万工显导轨布置图
主要内容
1）减少的办法有：①采用刚度设计，如有限元法；②结构设计，如设计加强 肋；③补偿措施，如用螺钉或其它方法反变形。 2）局部变形发生在载荷集中的地方，如立柱与导轨接触部分。 3）接触变形是由于微观不平度造成实际接触面积仅是名义接触面积的很小一 部分。为了减少接触变形，可采用预加载荷的办法增加接触刚度，对于固定不 动的接触面，预加载荷一般大于活动件及其上部件的重力与外载荷的和；对于 活动的接触面，预加载荷一般等于活动件及其上工件的重力和 。 ①滑动摩擦导轨与导轨面间的比压有关， 一般要求比压不大于0.04。 可采用 卸荷结构导轨。降低比压（导轨接触面部分单位面积上承受载荷的大小）。 ②良好的防护与润滑，也可增加耐磨性。 ③从导轨副的配合上选择，使静导轨硬度为动导轨硬度的1.1—1.2倍。 常用以 下不同硬度材料配合：铸铁—铸铁导轨、铸铁—淬硬铸铁导轨、铸铁—淬硬钢 导轨、铜合金—钢导轨、塑料导轨（聚四氟乙烯）—铸铁导轨，有较好的抗振 性和耐磨性，且温度适应性广（-200～+280℃），摩擦系数小。 ④从材料和热处理工艺上选择 ▼HT200～HT400铸铁高频淬火，淬火后硬度可达48～53HRC； ▼ “镶钢导轨”耐磨性比铸铁导轨高5～10倍。40Cr、T8、T10、GCrl5、 20Cr、20CrMnTi ▼镶塑料导轨具有摩擦系数小、耐磨性好、工艺简单、成本低等优点。对于润 滑不良或无法润滑的垂直导轨以及要求重复定位精度高，微进给移动无爬行 现象的情况下采用此种导轨最为适当

测控仪器设计课件(第三次课)

测控仪器设计课件(第三次课)

（八）干扰与环境波动引起的误差
所谓干扰，一方面是外部设备电磁场、电火花等的干扰，另一方面 是由于内部各级电路之间电磁场干扰以及通过地线、电源等相互耦合造 成的干扰。
•偶然的电磁干扰可能使仪器电路产生错误的触发翻转； •环境的波动使激光波长发生变化； •气源压力的波动可使气动测量仪器的示值发生改变。
第三节 仪器误差分析
2
yA yAW yAq yAM 3.56 mm
A AW Aq AM 1.5610 rad
3
B 0.46103 rad
测头部件从B点移到A点时，在测量方向Z向上引起的测量误差为
y A yB 3.43 mm
s＝1000mm时，阿贝误差为
l
W q MA
y AW
y Aq
AM
AM
AW
测头部件集中 负荷 横臂自重均匀 负荷
Aq
AM
立柱所受转矩
图2—11悬臂式坐标测量机受力变形
•当测头部件在最外端A处时
M A lW 0.5l 2q
•当测头部件在最内端B处时
M B l1W 0.5l1 q
yB 0.13 m m
x
例2-1 激光干涉测长仪的误差分析与计算
当干涉仪处于起始位置，其初始光程差为 2( Lm Lc )，对应的干涉条纹数为
0 即测量方程：L K0 ( L L ) m c 当反射镜M2移动到M2 位置时，设 2n
被测长度为L，那么，此时的干涉 条纹数为
K1
2n( Lm Lc )
s( A B ) 1.11m m
（二）测量力
测量力作用下的接触变形
和测杆变形也会对测量精度产生影响，引起 运行误差。

测控仪器设计课件第3章(4.5.6.7节)

测控仪器设计课件第3章(4.5.6.7节)

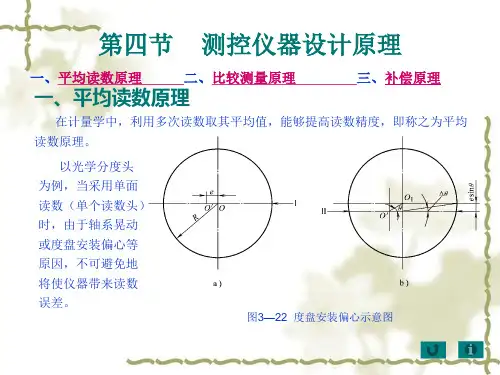

由此可知位移量同步比较测量原理的定义是：对复合参数进行测量的近代方法 是先分别用激光装置或光栅装置等测出它们各自的位移量，然后再根据它们之间 存在的特定关系由计算机系统直接进行运算比较而实现测量。
图3-24是采用电子式位移量同步比较原理所设计的万能齿轮整体误差测量机的 原理图。
图3—24 万能齿轮整体误差测量机原理图
图3—32 平行光管测量原理简图
图3—33 正切杠杆三条特性曲线
平行光管是一种能产生平行光束的仪器，是装校调整光学仪器的重要 工具之一，也是光学量度的重要仪器。当配用不同的分划板时，可用 来测量透镜或透镜组的焦距、分辨率等。 D550电子平行光管采用高分辨率电子目镜系统将分划板图像清晰成像 于CCD光敏面上，图像通过USB线传输至电脑显示器，通过专用图像 采集软件可实现分划板图像的放大显示、保存、及图像再处理。
由上述两个公式可以看出，差动式电感传 感器的灵敏度比非差动式提高一倍。
2．光学量差动比较测量
图3—27 双通道差动法 透过率 测量原理
1-辐射光 2-反射镜 3-透镜 4-汇聚透镜 5-光电元件 6-差动放大器 7-指示表
辐射光源1借助反射镜2和透镜3分别沿着标准通道I和测量通道II并行输送， 实现被测样品与标准台样品比较，以差值指示。因此，降低共模信号的影响，还 可消除杂散光的干扰。
三、补偿原理
补偿原理是仪器设计中一条内容广泛而意义重大的设计原理。如果在设计中， 采用包括补偿、调整、校正环节等技术措施，则往往能在提高仪器精度和改善仪 器性能方面收到良好的效果。
1．补偿环节的选择 为了取得比较明显的补偿效果，补偿环节应选择在仪器结构、工艺、精度上的薄弱环 节，对环境条件及外界干扰敏感的环节上。 2．补偿方法的确定 有光电方法、软件方法、电学方法、标准器比较的方法等。 3．补偿要求的分析 根据不同的补偿对象，有不同的补偿要求： 例如，对于导轨直线度偏差的补偿，必须要对整个行程范围进行连续逐点的补偿；而 对仪器示值的校正，一般可要求校正几个特征点，如首尾两点，或中间选几点，达到选 定的特征点保证仪器示值精确即可。 4．综合补偿（最佳调整原理）的实施 优点：综合补偿方法具有简单、易行、补偿效果好的特点。

测控仪器设计(全)PPT课件

测控仪器设计(全)PPT课件
量程是7 ℃。
✓ 测量范围
• 测量仪器误差允 许范围内的被测 量值。
如光学计的示值范围 为±0.1mm，但其悬臂可 沿立柱调节180mm，在该 范围内仍可保证仪器的测 量精度，则其测量范围为 180±0.1mm。
光学计
✓ 灵敏度
• 测量仪器输出的变化与对应的输入变化的 比值。 s=△y/△x
• 表征仪器对被测量变化的反应能力。 • 当输出值与输入值为同一量纲时，灵敏度
又称为放大比。
第四节 对测控仪器设计的要求和设计程序
一、设计要求
(1)精度要求 精度是测控仪器的生命，精度是第一位的。
精度本身只是一种定性的概念。为表征一台仪器的性能和 达到的水平，应有一些精度指标要求，如静态测量的示值 误差、重复性误差、复现性、稳定性、回程误差、灵敏度、 鉴别力、线性度等，动态测量的稳态响应误差、瞬态响应
2009年9月，Intel总裁兼 CEO Paul Otellini展示世界 上第一块基于22nm工艺的 晶圆。该晶圆上的每个指甲 盖大小的单独硅片内都集成 了多达29亿个晶体管。
↓
努力于2016年实现10nm工 艺。
16
一、精度及其重要性
精度：是误差的反义词，精度的高低是用误差的大小来衡量的。 误差大，精度低；反之，误差小，精度高。
17
二、 精度分析的目的
❖ 仪器误差的客观存在性：决定了仪器的精度无论多高，总存 在误差。
大等
光准直式、显微镜式、投影放大、摄 光学式放大部件 影放大式、莫尔条纹、光干涉等
前置放大、功率放大等 电子放大部件
光电放大部件 光电管放大、倍增管放大等
名称 机械系统
光学系统 电子信息处 理系统 光电系统
6
4.瞄准部件

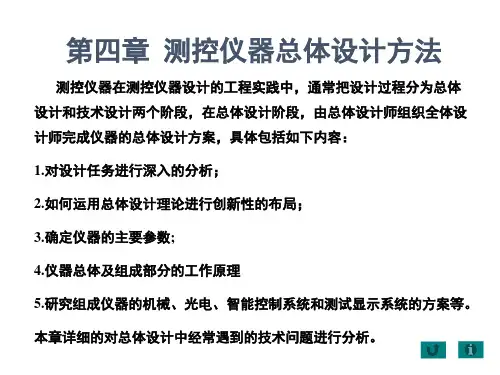

测控仪器设计 第4版 第四章 测控仪器设计方法

测控仪器设计 第4版 第四章 测控仪器设计方法

二、创新设计方法的训练
1） 学习，掌握创造学理论的基本思想，掌握创新思维规律，面对来自于自 然界生存压力、社会发展需求压力、经济竞争压力、个人工作压力及自我责任 心，事业心的主客观强大压力，激发出积极、主动创造精神。
2）摸索创新设计的方法和技巧
创新设计的诀窍在于
① 充分依靠现代网络信息资源有针对性的检索相关资料，补充掌握不足的信 息来达到创新构思。
② 在设计的整个过程中采用集多人智慧，互相启发来寻求解决问题的途径； 也可通过有针对性、有系统地提问来激发智慧，寻找解决办法
③ 通过对现有产品的观察，优缺点分析，或采用数学建模，或采用系统分析 及形态学矩阵的理论分析方法寻求各种解决办法。
举例子说明：采用系统分析方法解决防止螺纹松动的结构措施。
螺钉锁紧力矩公式为
➢ 敢于标新立异。创新思维的特点不仅是要突破“思维定势”的束缚，而且要 敢于标新立异，即敢于提出与前人甚至多数人不同的见解，敢于对似乎完美 的现实事物提出怀疑，寻找更合理的解法。
➢ 善于从不同角度思考问题，探索多种解法，设想多个可供选择的方案，这样， 成功的几率必然成倍增长。我们称这种思维方法为多向思维或扩散思维。
解决了齿轮测量参数多、测量仪器复杂、测量精度不高的难题。使一台仪器实现 了多台仪器和量具才能达到的测量功能，体现了设计者在仪器功能上的创新成就。 3）开关（新技术和新方法的创新）
机械式开关是最早的通断控制形式，但其反映的频率低，定位精度差，结构复 杂，惯性大，寿命短。随着科技的发展，人们开发出触摸式、感应式、声控式、光 控式、红外线式等多种新的开关。这些新的开关设计反映出设计者对各种新技术和 新方法的创新研究。
第三节 测控仪器工作原理的选择和系统设计
消除了操作者的人为误差，实现了自动化、 数字化、微米级的测量精度。

测控仪器设计教案

测控仪器设计教案
第十二章：测控仪器的市场与经济分析
12.1 教学目标
1. 了解测控仪器市场的现状和趋势。
2. 学习测控仪器市场分析的方法和技巧。
3. 掌握测控仪器经济分析的基本原理。
12.2 教学内容
1. 测控仪器市场的现状和趋势
2. 测控仪器市场分析的方法和技巧
3. 测控仪器经济分析的基本原理
12.3 教学方法
1. 讲授法：讲解测控仪器市场的现状和趋势。
9. 创新与实践：激发学生创新思维，学习创新方法和步骤，培养实际操作能力和创新实践。
10. 标准化与法规：理解标准化的意义和作用，掌握相关标准和法规，学会使用标准化方法和法规进行设计和生产。
11. 市场与经济分析：了解测控仪器市场的现状和趋势，学会市场分析的方法和技巧，掌握经济分析的基本原理。
12. 项目管理：理解项目管理的重要性，掌握项目管理的基本原理和方法，学会使用项目管理工具进行项目规划和管理。
3. 课后作业：布置相关习题，巩固学生对测控仪器市场与经济分析知识的应用。
第十三章：测控仪器的项目管理
13.1 教学目标
1. 理解项目管理在测控仪器开发中的重要性。
2. 掌握项目管理的基本原理和方法。
3. 学会使用项目管理工具进行测控仪器项目规划和管理。
13.2 教学内容
1. 项目管理在测控仪器开发中的重要性
3. 课后作业：布置相关习题，巩固学生对测控仪器误差处理知识的应用。
第四章：测控仪器的可靠性与维护
4.1 教学目标
1. 理解测控仪器可靠性的重要性。
2. 掌握测控仪器可靠性的评价方法。
3. 学会测控仪器的维护与故障处理。
4.2 教学内容
1. 测控仪器可靠性的重要性

测控仪器设计教案

测控仪器设计教案

测控仪器设计教案第一章：测控仪器概述1.1 教学目标了解测控仪器的基本概念、分类和特点掌握测控仪器的基本组成和原理了解测控仪器在工程应用中的重要性1.2 教学内容测控仪器的定义和分类测控仪器的基本组成和原理测控仪器的主要性能指标测控仪器在工程应用中的案例分析1.3 教学方法采用讲授、讨论和案例分析相结合的方式进行教学引导学生通过实际案例理解测控仪器在工程中的应用1.4 教学资源教材：测控仪器设计基础课件：测控仪器概述案例分析材料1.5 教学评估课堂讨论和提问案例分析报告第二章：测控仪器的设计原则与方法2.1 教学目标掌握测控仪器设计的基本原则和方法熟悉测控仪器的系统设计与模块划分了解测控仪器的设计流程和注意事项2.2 教学内容测控仪器设计的基本原则测控仪器的系统设计与模块划分测控仪器的设计流程和注意事项测控仪器设计实例分析2.3 教学方法采用讲授、案例分析和讨论相结合的方式进行教学引导学生通过实际案例理解测控仪器的设计方法和流程2.4 教学资源教材：测控仪器设计方法课件：测控仪器的设计原则与方法案例分析材料2.5 教学评估课堂讨论和提问设计原则和方法的实践练习第三章：测控仪器的传感器技术3.1 教学目标了解传感器的基本概念和分类掌握传感器的选择和应用方法熟悉常见传感器的原理和特性3.2 教学内容传感器的基本概念和分类传感器的选择和应用方法常见传感器的原理和特性传感器技术在测控仪器中的应用案例3.3 教学方法采用讲授、讨论和案例分析相结合的方式进行教学引导学生通过实际案例理解传感器在测控仪器中的应用3.4 教学资源教材：传感器技术与应用课件：测控仪器的传感器技术案例分析材料3.5 教学评估课堂讨论和提问传感器选择和应用的实践练习第四章：测控仪器的信号处理技术4.1 教学目标掌握测控仪器信号处理的基本原理和方法熟悉信号处理技术在测控仪器中的应用了解现代信号处理技术的发展趋势4.2 教学内容测控仪器信号处理的基本原理和方法信号处理技术在测控仪器中的应用现代信号处理技术的发展趋势信号处理技术在测控仪器设计中的案例分析4.3 教学方法采用讲授、讨论和案例分析相结合的方式进行教学引导学生通过实际案例理解信号处理技术在测控仪器中的应用4.4 教学资源教材：信号处理技术及其应用课件：测控仪器的信号处理技术案例分析材料4.5 教学评估课堂讨论和提问信号处理技术的实践练习第五章：测控仪器的数据采集与通信技术5.1 教学目标掌握测控仪器数据采集和通信的基本原理和方法熟悉数据采集与通信技术在测控仪器中的应用了解现代数据采集与通信技术的发展趋势5.2 教学内容测控仪器数据采集和通信的基本原理和方法数据采集与通信技术在测控仪器中的应用现代数据采集与通信技术的发展趋势数据采集与通信技术在测控仪器设计中的案例分析5.3 教学方法采用讲授、讨论和案例分析相结合的方式进行教学引导学生通过实际案例理解数据采集与通信技术在测控仪器中的应用5.4 教学资源教材：数据采集与通信技术及其应用课件：测控仪器的数据采集与通信技术案例分析材料5.5 教学评估课堂讨论和提问数据采集与通信技术的实践练习第六章：测控仪器的误差分析与补偿6.1 教学目标理解测控仪器误差的来源和分类掌握误差分析的基本方法和补偿技术学习如何提高测控仪器的测量精度6.2 教学内容测控仪器误差的来源和分类误差分析的基本方法常见误差的补偿技术提高测控仪器测量精度的措施6.3 教学方法采用讲授、分析和实验相结合的方式进行教学引导学生通过实验理解误差分析与补偿的方法6.4 教学资源教材：误差分析与补偿技术课件：测控仪器的误差分析与补偿实验设备与数据6.5 教学评估课堂讨论和提问误差分析与补偿的实验报告第七章：测控仪器的抗干扰技术7.1 教学目标了解测控仪器干扰的来源和分类掌握抗干扰技术的基本方法和措施学习如何提高测控仪器的抗干扰能力7.2 教学内容测控仪器干扰的来源和分类抗干扰技术的基本方法提高测控仪器抗干扰能力的措施抗干扰技术在测控仪器设计中的应用案例7.3 教学方法采用讲授、分析和案例相结合的方式进行教学引导学生通过案例理解抗干扰技术在测控仪器中的应用7.4 教学资源教材：抗干扰技术及其应用课件：测控仪器的抗干扰技术案例分析材料7.5 教学评估课堂讨论和提问抗干扰技术应用的实践练习第八章：测控仪器的可靠性与维护8.1 教学目标理解测控仪器可靠性的重要性掌握提高测控仪器可靠性的方法学习测控仪器的维护和故障处理8.2 教学内容测控仪器可靠性的概念和重要性提高测控仪器可靠性的方法测控仪器的维护和故障处理测控仪器可靠性在工程应用中的案例分析8.3 教学方法采用讲授、讨论和案例分析相结合的方式进行教学引导学生通过实际案例理解测控仪器的可靠性与维护8.4 教学资源教材：测控仪器可靠性工程课件：测控仪器的可靠性与维护案例分析材料8.5 教学评估课堂讨论和提问可靠性与维护的实践练习第九章：测控仪器的智能化技术9.1 教学目标理解测控仪器智能化的重要性掌握测控仪器智能化技术的基本原理学习智能测控仪器的应用和发展趋势9.2 教学内容测控仪器智能化的重要性测控仪器智能化技术的基本原理智能测控仪器的应用和发展趋势测控仪器智能化技术在工程应用中的案例分析9.3 教学方法采用讲授、讨论和案例分析相结合的方式进行教学引导学生通过实际案例理解测控仪器的智能化技术9.4 教学资源教材：测控仪器智能化技术课件：测控仪器的智能化技术案例分析材料9.5 教学评估课堂讨论和提问智能化技术应用的实践练习第十章：测控仪器的设计实践与案例分析10.1 教学目标掌握测控仪器设计的全过程熟悉测控仪器设计实践中的问题和解决方法学习测控仪器设计案例的分析方法10.2 教学内容测控仪器设计的全过程测控仪器设计实践中的问题和解决方法测控仪器设计案例的分析方法测控仪器设计实践与案例分析的讨论10.3 教学方法采用讲授、讨论和案例分析相结合的方式进行教学引导学生通过实际案例理解测控仪器的设计实践与案例分析10.4 教学资源教材：测控仪器设计实践与案例分析课件：测控仪器的design practice and case analysis案例分析材料10.5 教学评估课堂讨论和提问设计实践与案例分析的实践练习第十一章：现代测控技术与系统11.1 教学目标理解现代测控技术的发展趋势掌握现代测控系统的组成与特点学习现代测控技术在工程中的应用11.2 教学内容现代测控技术的发展趋势现代测控系统的组成与特点现代测控技术在工程中的应用案例现代测控技术的未来发展11.3 教学方法采用讲授、讨论和案例分析相结合的方式进行教学引导学生通过实际案例理解现代测控技术及其应用11.4 教学资源教材：现代测控技术与系统课件：现代测控技术与系统案例分析材料11.5 教学评估课堂讨论和提问现代测控技术应用的实践练习第十二章：网络化测控系统12.1 教学目标理解网络化测控系统的概念与特点掌握网络化测控系统的设计与实现方法学习网络化测控系统在工程中的应用12.2 教学内容网络化测控系统的概念与特点网络化测控系统的设计与实现方法网络化测控系统在工程中的应用案例网络化测控技术的发展趋势12.3 教学方法采用讲授、讨论和案例分析相结合的方式进行教学引导学生通过实际案例理解网络化测控系统及其应用12.4 教学资源教材：网络化测控系统课件：网络化测控系统案例分析材料12.5 教学评估课堂讨论和提问网络化测控技术应用的实践练习第十三章：虚拟仪器技术与应用13.1 教学目标理解虚拟仪器技术的概念与特点掌握虚拟仪器的设计与实现方法学习虚拟仪器技术在工程中的应用13.2 教学内容虚拟仪器技术的概念与特点虚拟仪器的设计与实现方法虚拟仪器技术在工程中的应用案例虚拟仪器技术的发展趋势13.3 教学方法采用讲授、讨论和案例分析相结合的方式进行教学引导学生通过实际案例理解虚拟仪器技术及其应用13.4 教学资源教材：虚拟仪器技术与应用课件：虚拟仪器技术与应用案例分析材料13.5 教学评估课堂讨论和提问虚拟仪器技术应用的实践练习第十四章：测控仪器的发展趋势14.1 教学目标理解测控仪器的发展趋势掌握测控仪器技术的发展方向学习测控仪器在未来的应用前景14.2 教学内容测控仪器的发展趋势测控仪器技术的发展方向测控仪器在未来的应用前景测控仪器技术发展的挑战与机遇14.3 教学方法采用讲授、讨论和案例分析相结合的方式进行教学引导学生通过实际案例理解测控仪器的发展趋势及其影响14.4 教学资源教材：测控仪器的发展趋势课件：测控仪器的发展趋势案例分析材料14.5 教学评估课堂讨论和提问对测控仪器发展趋势的理解和分析报告第十五章：测控仪器的创新与实践15.1 教学目标培养学生的创新思维提高学生解决实际问题的能力学习测控仪器创新的实践方法15.2 教学内容测控仪器创新的意义与挑战培养创新思维的方法与技巧测控仪器创新实践的方法与步骤测控仪器创新案例分析15.3 教学方法采用讲授、讨论、创新实践和案例分析相结合的方式进行教学引导学生通过实际案例理解测控仪器的创新过程和实践方法15.4 教学资源教材：测控仪器的创新与实践课件：测控仪器的创新与实践案例分析材料15.5 教学评估课堂讨论和提问创新实践项目的报告和展示学生创新思维和问题解决能力的评估重点和难点解析本文主要介绍了测控仪器设计教案的内容，包括测控仪器的基本概念、分类和特点，测控仪器的设计原则与方法，传感器的选择和应用，信号处理技术，数据采集与通信技术，误差分析与补偿，抗干扰技术，可靠性与维护，智能化技术，网络化测控系统，虚拟仪器技术与应用，以及测控仪器的发展趋势和创新与实践。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

l
分度圆
o2
图2—19 齿轮传动
例2-6 测杆与导套之间的配合间隙所引起的作用误差 测杆与导套为摩擦传动作用副，专用线为导套中心先，
由于两着之间存在间隙使测杆倾斜 h ，引起的作
用误差可按几何关系折算为
F s(1 cos ) s
2
2
总结
大体上可以按照上面所述三种情况来计算一对 运动副作用误差。通常，能转换成瞬时臂误差的源
1．源误差可以转换成瞬时臂误差时的作用误差计算
设一对运动副的理论瞬时 臂是 r0 ( ) ，若运动副中存在一源误差直接表现为瞬时臂误差 r0 ( ) ，那么位移沿作用 线传递的基本公式为
dl [r0 ( ) r0 ( )]d
由瞬时臂误差
r0 ( ) 而引起的作用线上的附加位移(作用误差)为
（一）机构传递位移的基本公式
• 推力传动 传递位移时一对运动副之间的相互作用力为推力
•
摩擦力传动 传递位移时一对运动副之间的相互作用力为摩擦力
作用线 为一对运动副之间瞬时作用力的方向线
• 推力传动，其作用线是两构件接触区的公法线
•
摩擦力传动，其作用线是两构件接触区的公切线
如图2-17
位移沿作用线传递的基本公式为
arctan( r0 / R)
图2—21 小模数渐开线齿形检查仪
1—被测齿轮 2—基圆盘 3—主拖板 4—传动丝杠 5—斜尺 6—主导轨
7—手柄 8—测量拖板 9—测杆 10—测微仪 11—测量导轨 12—推力弹簧
测量拖板的位移距离为
s Ltan L r0 R r0
上式表明：测量拖板水平位移与基圆盘的转角位移之间的位移关系形成的是 一种以r0为基圆半径的标准渐开线。当被测齿形的展开长度有误差时，测微仪输
•作用线l2－l2的作用误差为
F
F2 F F
L cos
3.求作用线l2－l2上的总作用误差 • 作用线l2－l2与l1－l1之间直线传动比
,1 i2
dl2 dl1 sin sin dl1 dl1
•作用线l2－l2上的总作用误差
图2—22 源误差与作用误差示意图 2.斜尺与测量拖板运动副的作用误差 • 所引起的作用误差 斜尺倾斜角调整误差既不 能转换成瞬时臂误差，也不与作用线方向相同，只
F L2 AB L cos
•
引起的作用误差
斜尺直线
度误差与作用线方向l2－l2相同， 能用几何法将其折成作用误差。作用误差为 则其所引起的作用误差为
矩阵的秩为满秩时，方程组有唯 一解。一旦计算出最小二乘估计 值a ˆ j ( j 0,1,2,, m) ，用 表征仪器的实际输出与输入关系 公式（特性）。
m
n n x i i 1 n m xi i 1
x x
i 1 i 1 n
n
i
2 i
x
i 1
,a in
dln r0 n ( n )d n dla r0 a ( a )d a
若第a条作用线有作用误差为 Fa ，它是该运动副上所有源误差所引起的 作用线上的位移增量的总和。当将第a条作用线上作用误差转换到第n条作用
线上时，使第n条作用线上产生附加的位移增量，成为第n条作用线上的作用
误差多发生在转动件上；而既不能换成瞬时臂误差，
其方向又不与作用线方向一致的源误差多发生在平 动件上。 若一对运动副上有m 个源误差，每个源误差均 使其作用线上产生一个作用误差
Fk (k 1.2,, m) 那么该运动副的总作用误差为
，
F Fk
k 1
m
图2—20 测杆倾斜
（三）作用误差从一条作用线向另一条作用线的传递
ˆ0 , a ˆ1 ,, a ˆm ) yi f 0 ( xi ) yi a ˆ j xij MIN (a i 1 i 1 j 0
n 2 n m
2
•求解上述优化问题可以归结为
解以下线性方程组： •是有（m＋1）个待定系数的线
性方程组，数学上已经证明在主
1.基圆盘与主拖板运动副的作用误差
•
e引起的作用误差 基圆盘安装偏心可 以转换成瞬时臂误差 则引起的作用误差为 r0 ( ) esin
Fe r0 ( )d esin d e(1 cos )
0
，
• R 引起的作用误差 基圆盘半径误差可 以转换成瞬时臂误差，则引起作用误差为
F F
齿轮运动副的作用线就是齿轮的啮合线，若存
在齿廓总偏差 F ，由于其方向与齿轮啮合线方向一致，当齿轮转过一个齿时，
当超过一个齿时，作用误差为 F Ewm cos F
Ewm 为齿距累 为渐开线齿形压力角，
o1
l
基圆
F
积偏差， Ewm cos 为齿距累积偏差在 齿轮啮合线上投影。 3．源误差既不能折算成瞬时臂误差，其方向又 不与作用线一致时 在这种情况下，很难用一个 通式来计算作用误差，只能根据源误差与作用误 差之间的几何关系，运用几何法，将源误差折算 到作用线上。
误差，有如下关系
,a Fa Fn in
若仪器有K对运动副组成，每一对运动副作用线上的作用误差 仪器测量端运动副的作用线为第 K条作用线。全部的K对运动副的作用误差转换 Fj ( j 1,2,, K )
，
到第K条作用线上，引起第K条作用线的附加位移的总和即为仪器测量端位移总
误差 ，即
在机构传递位移的同时，各对运动副上的作用误差也随之一同传递，最终
成为影响机构位移精度的总误差。首先必须研究一对运动副作用线上的位移 是如何传递到另一条作用线上去的机制。 •作用线之间传动比 作用线之间瞬时直线位移之比。设仪器中任意两对运动
副作用线上的瞬时直线位移分别为 dla 与 dln ，作用线之间传动比可写为
出被测齿形的误差
s l s l r0
仪器的精度取决于标准渐开线运动的准确性。建立标准渐开线运动 的测量链：主拖板，斜尺基圆盘、测量拖板，测微仪，斜尺
分析测量拖板的位 移误差 •仪器中若存在基圆盘安装偏心误差 e •基圆盘半径误差 R •斜尺表面直线度误差 以及斜尺倾斜角度的调整误差

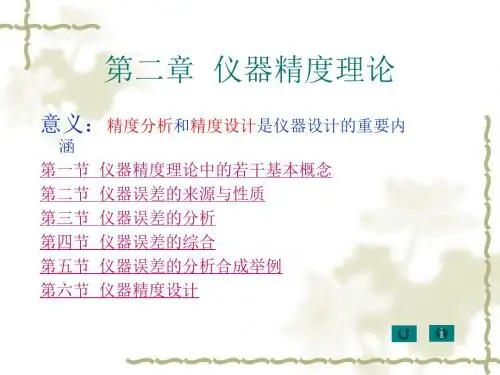

第二章 仪器精度理论
